SAM DIN. Andra fördelar: Låg vikt

Transkript

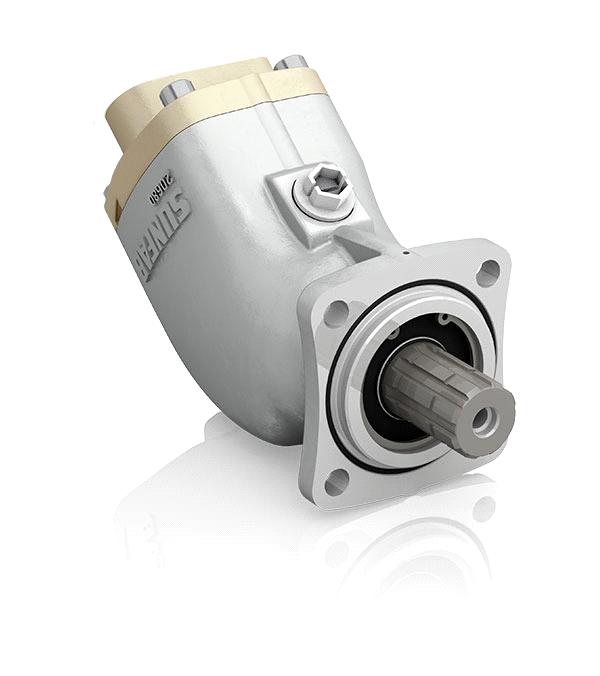

1 SAM DIN är en serie axialkolvmotorer med låg vikt som är särskilt lämpade för mobil hydraulik. SAM DIN är av bent-axistyp med sfäriska kolvar. Konstruktionen ger en kompakt motor med få rörliga delar, högt startmoment och hög driftsäkerhet. Den täcker hela deplacementområdet cmᶟ/varv med ett maxtryck på bar. Den höga driftsäkerheten bygger på materialval, härdningsmetoder, ytstrukturer samt en kvalitetssäkrad tillverkningsprocess. Andra fördelar: Korrosionsfritt pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Hög verkningsgrad Lämpar sig för användningsområden med hög vinkelacceleration tack vare den höga rotationsstyvheten Låg vikt Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset 3205SE Utskriven: :15:32 - Sida 1/7

2 Versioner, huvuddata Exempel SA M W - N - DL4 - L35 - S3 G Line Line SA Sunfab Aluminium 7. Anslutningslock S3 40 gängad anslutning X X X X X X X X X X X X X 1. Typ M Motor 2. Deplacement 8. Anslutningar G ISO G X X X X X X X X X X X X X 3. Rotationsriktning W Oberoende 9. Tillägg 1 Extern dränering 4. Tätning N Nitril 10. Varvtalsgivare 00 Ingen varvtalsgivare X X X X X X X X X X X X X 5. Monteringsfläns ISO 7653-D DL4 ø Axel DIN 5462 / ISO 14 L35 8x32x34.9 X = Tillgänglig, standard O = Kontakta Sunfab Motor SAM DIN Deplacement cm 3 /rev Arbetstryck max intermittent max kontinuerligt Varvtal max intermittent max kontinuerligt min kontinuerligt Effekt max intermittent max kontinuerligt bar rpm 0 2 kw Startmoment teoretiskt värde Nm/bar Masströghetsmoment (x 10-3 ) kg m Max intermittent hustryck bar Vikt kg Med intermittent drift avses max 6 sekunder per minut, gällande t ex varvtalstoppar vid avlastnings- och accelerationsförlopp. 3205SE Utskriven: :15:32 - Sida 2/7

3 Allmänna anvisningar SAM DIN Axelbelastningar Motorns livslängd beror till en stor del på lagrens livslängd. Dessa påverkas av driftsförhållanden, såsom varvtal, tryck, oljeviskositet, reningsgrad. Optimal angreppsvinkel för radiallaster F 20 A Tryck moturs rotation Tryck medurs rotation B 20 F Lagerlivslängd (h) Radiallast (N) En yttre belastning på axeln, dess storlek, riktning och placering påverkar också lagerlivslängden. Önskas beräkning av lagerlivslängder för speciella applikationer, kontakta Sunfab Hydraulics. Installation Motorhuset fylls med olja till minst 50 % av volymen före uppstart. Dräneringsslangen ansluts på motorns högst placerade dräneringsuttag. Andra änden ansluts under oljenivån på oljetanken. Hydraulvätskor Högprestandaolja enligt specifikation ISO typ HM, DIN HLP eller bättre ska användas. Min. viskositet 10 cst krävs för att säkerställa smörjning. Idealisk viskositet är cst. Ledningsdimensionering Rekommenderad flödeshastighet i tryckledningen är max 7 m/sek. Filtrering Renlighet ISO norm 4406, kod 16/13 rekommenderas. Användbara formler Flödesbehov Varvtal Vridmoment Effekt Q = n = M = P = D x n 1000 x η v Q x 1000 x η v D D x p x η hm 6.3 Q x p x η t 60 l min varv min Nm kw D n P Q η v η hm η t M p = deplacement, cm 3 varv = varvtal, varv min = effekt, kw = flöde, liter min = volymetrisk verkningsgrad = hydraulmekanisk verkningsgrad = total verkningsgrad = η v x η hm = moment, Nm = tryckdifferens mellan in- och utgång på hydraulmotorn, MPa 3205SE Utskriven: :15:32 - Sida 3/7

4 Dimensions SAM Flange, shaft & connection cover Millimeter (inch) DL4 ISO 7653-D -0, O 80-0,030-0, O (4x) q , , ISO G1/ L35 DIN 5462 / ISO 14 S3G ISO G3/4 (2x) SPLINE 8x32x34,9 M SE Utskriven: :15:32 - Sida 4/7

5 Dimensions SAM Flange, shaft & connection cover Millimeter (inch) DL4 ISO 7653-D -0, O 80-0,030-0, O (4x) , , q 114, , ISO G1/ L35 DIN 5462 / ISO 14 S3G ISO G3/4 (2x) SPLINE 8x32x34,9 M12 122, SE Utskriven: :15:32 - Sida 5/7

6 Dimensions SAM Flange, shaft & connection cover Millimeter (inch) DL4 ISO 7653-D -0, O 80-0,030-0, O (4x) L35 DIN 5462 / ISO 14 S3G ISO G1 (2x) SPLINE 8x32,34,9 M q , ISO G1/ SE Utskriven: :15:32 - Sida 6/7
