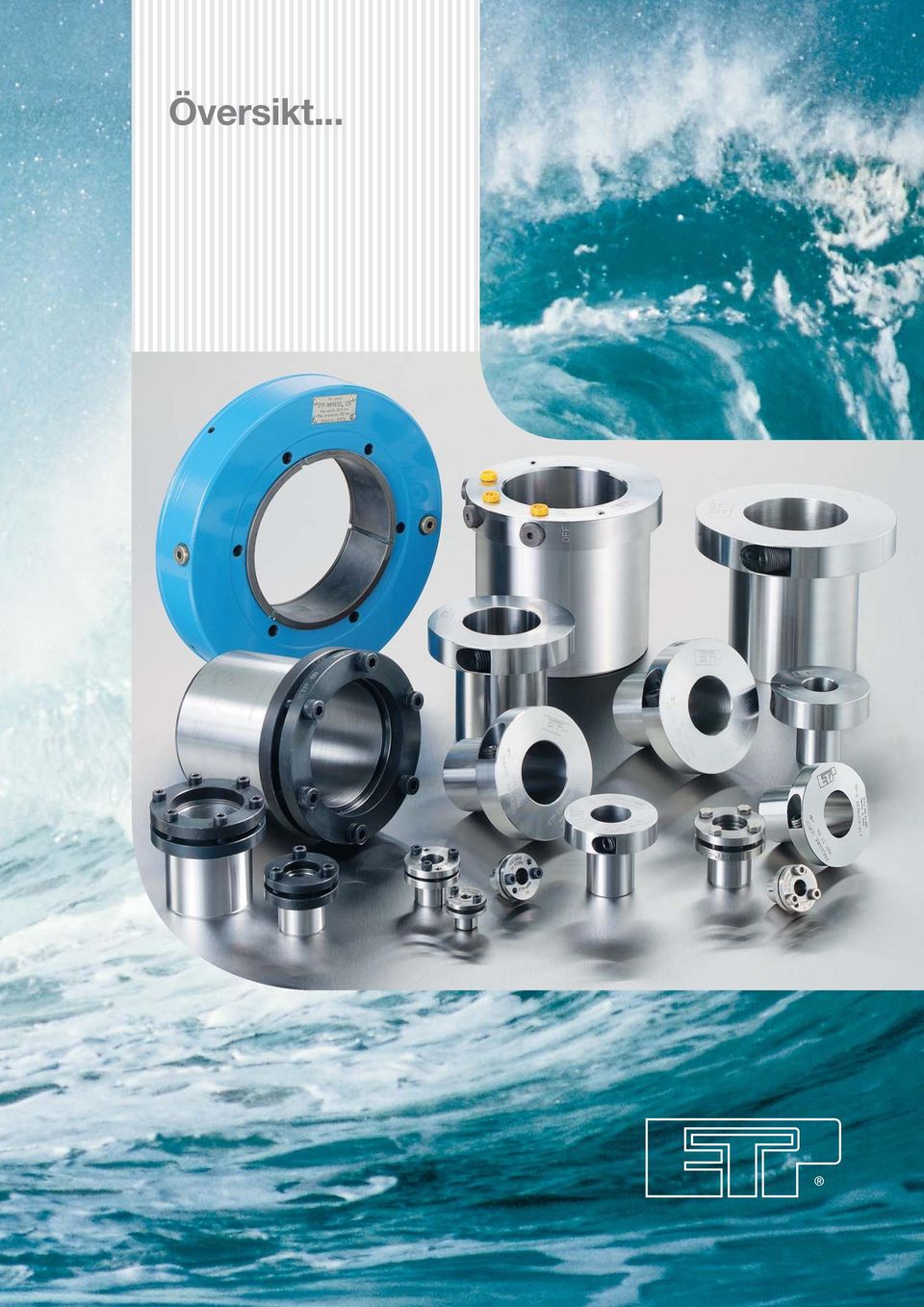

1 Översikt...

2 ETP-EXPRESS För snabb montering och kompakt inbyggnad ETP-EXPRESS R Rostfritt Ytterst snabb montering/demontering med endast EN skruv. Radiell åtkomst av skruven, spar plats längs axeln. Ytterst små inbyggnadsmått. Dimensioner: 15-1 mm samt 5/8-2. Alla delar som kommer i kontakt med omgivningen är av rostfritt stål. Lätt att rengöra. Dimensioner: 15-8 mm samt 5/8" - 2". ETP-EXPRESS C Nickelbelagd Belagd med Nickel för god korrosionsbeständighet. Livsmedelsgodkänd beläggning. Dimensioner: 15-5 mm. ETP-TECHNO För extremt god rundgång och frekvent montering Snabb montering/demontering. Endast en skruv behöver dras. Extremt god rundgång. Kan monteras/demonteras 1 tals gånger. Dimensioner: 15-1 mm samt 1-1 1/2". Även special.

Lätt att rengöra. Dimensioner: 15-8 mm samt 5/8" - 2". ETP-EXPRESS C Nickelbelagd Belagd med Nickel för god korrosionsbeständighet. Livsmedelsgodkänd beläggning. Dimensioner: 15-5 mm.

3 ETP-CLASSIC För alla normala behov Små inbyggnadsmått och måttligt yttryck ger liten utvändig diameter på navet. Exakt injustering av navet vid monteringen. Dimensioner: 15-1 mm samt 3/4-4. ETP-CLASSIC R Rostfritt Alla delar som kommer i kontakt med omgivningen är av rostfritt stål. Dimensioner: 15-5 mm. ETP-MINI För små axlar Lätt att montera. Överför höga moment. Små inbyggnadsmått. Dimensioner: 6-14 mm samt 1/4 1/2. ETP-MINI R Rostfritt Alla delar som kommer i kontakt med omgivningen är av rostfritt stål. Dimensioner: 6-14 mm. ETP-HYLOC För snabb montering och höga belastningar ETP-IMPRESS Hydrauliskt klämförband för hålaxlar Höga överförbara moment. Radiell och axiell anslutning. God rundgång. Kan överföra höga radialkrafter. DNV-godkänd för marina applikationer. Dimensioner: 5-22 mm. Special > 22 mm. Montering/demontering görs snabbt, lätt och noggrant. Kan monteras i trånga utrymmen. Ungefär samma inbyggnadsmått som mekaniska förband. Dimensioner: 1-26 mm.

Dimensioner: 6-14 mm samt 1/4 1/2. ETP-MINI R Rostfritt Alla delar som kommer i kontakt med omgivningen är av rostfritt stål. Dimensioner: 6-14 mm.

4 ETP-OCTOPUS C Snabb och exakt låsning med hydraulik Hög vridstyvhet. Både axialkraft och vridmoment kan överföras. Lätt att bygga in. ETP-OCTOPUS O ETP-OCTOPUS F Dimensioner: 3-1 mm. Även special. Lågt erforderligt hydraultryck för låsning. Lämplig för frekvent trycksättning. Korrosionsbeständig. Dimensioner: 1-1 mm. Även special. Via flänsen kan även ett vridmoment överföras. Inbyggd avstrykare. Dimensioner: 1-1 mm. Även special. ETP-HYCON Hydromekanisk koppling för högt moment och vridstyvhet ETP-HFC Typ S Typ F Axel-Axel koppling < kg <L Dimensioner: 8-4 mm. Även special. < kg Högt överförbart moment. µ =,3 med ETP-HFC (High Friction Coating). Hög vridstyvhet. Snabb montering/demontering. Låg vikt, lågt tröghetsmoment. Inget oljespill. Kompakt konstruktion. Axel-Fläns koppling >d Flänsen rör sig inte under monteringen. Momentet överförs via den inre hylsan. Dimensioner: 8-4 mm. Även special.

Inbyggd avstrykare. Dimensioner: 1-1 mm. Även special. ETP-HYCON Hydromekanisk koppling för högt moment och vridstyvhet ETP-HFC Typ S Typ F Axel-Axel koppling < kg <L Dimensioner: 8-4 mm.

5 ...ETP axel-nav förband ETP axel-nav förband uppfattas idag som det självklara valet för mer kvalificerad maskinkonstruktion, de erbjuder det optimala kostnads/prestanda förhållandet och finns i ett flertal utföranden. De är uppbyggda enligt antingen den hydrauliska eller hydromekaniska principen som ger unika fördelar både vid konstruktion, i drift och vid demontering. Denna broschyr visar en översikt av de tillgängliga ETP axel-nav förbanden. För mer detaljerad teknisk information hänvisas till separata huvudbroschyrer. Den hydrauliska ETP-principen ETP-EXPRESS och ETP-TECHNO monteras alla ytterst snabbt och enkelt genom åtdragning av endast en skruv. ETP-TECHNO används vid behov av många monteringar och för extremt bra rundgång. Alla produkterna består av en dubbelväggig hylsa av härdat stål fylld med ett tryckmedium. I flänsen finns en skruv och kolv med tätning för trycksättningen. Alla arbetar enligt den hydrauliska principen dvs vid åtdragning av skruven byggs ett jämnt och måttligt högt yttryck upp mot axel och nav. ETP-EXPRESS Montering eller demontering görs på mindre än 1 sekunder. Den hydrauliska principen ger fördelar som är viktiga för dagens moderna konstruktioner. Ökade krav på mindre inbyggnadsmått, bättre rundgång/balans vid ökade maskinhastigheter, kortare stillestånd för service och ökad precision gör att fler och fler konstruerar med ETP hydrauliska förband. Enkel och noggrann positionering Platsbesparing utefter axeln Snabb montering Små inbyggnadsmått God rundgång Snabb demontering Den hydro-mekaniska ETP-principen ETP-HYLOC, ETP-IMPRESS och ETP-HYCON monteras snabbt och lätt, även för stora axlar, med en hydraulisk pump. Hydrauliken ger en enkel montering/ demontering och bra rundgång. Då förbandet är monterat är det mekaniskt låst. Denna hydro-mekaniska ETP-princip är speciellt lämplig vid höga moment, höga radialkrafter och för stora axlar. ETP-HYLOC Anslutning axiellt eller radiellt Snabb montering och demontering God rundgång Höga moment, radial- och axialkrafter

Denna broschyr visar en översikt av de tillgängliga ETP axel-nav förbanden. För mer detaljerad teknisk information hänvisas till separata huvudbroschyrer.

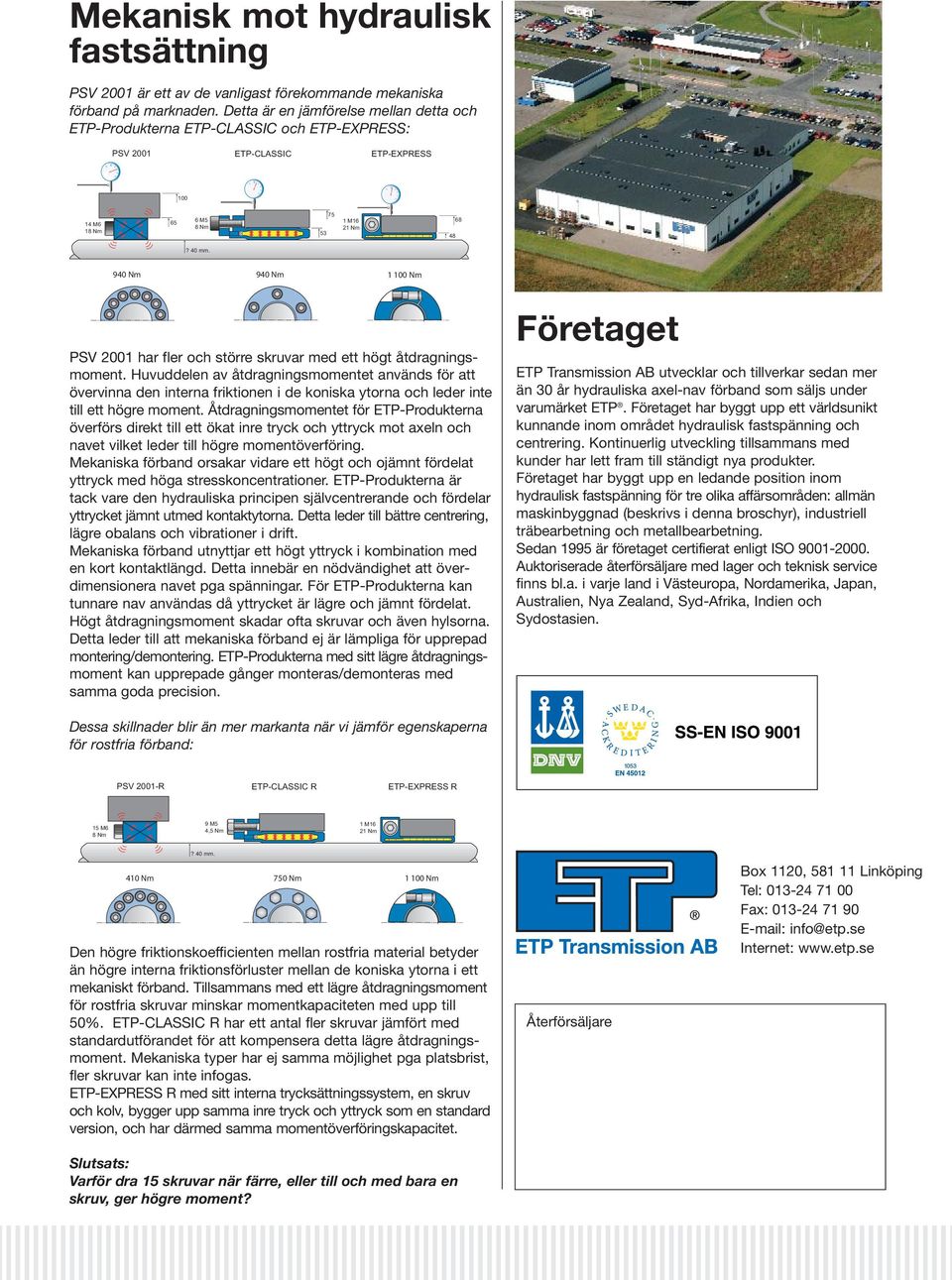

6 Mekanisk mot hydraulisk fastsättning PSV 21 är ett av de vanligast förekommande mekaniska förband på marknaden. Detta är en jämförelse mellan detta och ETP-Produkterna ETP-CLASSIC och ETP-EXPRESS: PSV 21 ETP-CLASSIC ETP-EXPRESS 1 14 M6 18 Nm 65 6 M5 8 Nm M16 21 Nm 68 48? 4 mm. 94 Nm 94 Nm 1 1 Nm PSV 21 har fler och större skruvar med ett högt åtdragningsmoment. Huvuddelen av åtdragningsmomentet används för att övervinna den interna friktionen i de koniska ytorna och leder inte till ett högre moment. Åtdragningsmomentet för ETP-Produkterna överförs direkt till ett ökat inre tryck och yttryck mot axeln och navet vilket leder till högre momentöverföring. Mekaniska förband orsakar vidare ett högt och ojämnt fördelat yttryck med höga stresskoncentrationer. ETP-Produkterna är tack vare den hydrauliska principen självcentrerande och fördelar yttrycket jämnt utmed kontaktytorna. Detta leder till bättre centrering, lägre obalans och vibrationer i drift. Mekaniska förband utnyttjar ett högt yttryck i kombination med en kort kontaktlängd. Detta innebär en nödvändighet att överdimensionera navet pga spänningar. För ETP-Produkterna kan tunnare nav användas då yttrycket är lägre och jämnt fördelat. Högt åtdragningsmoment skadar ofta skruvar och även hylsorna. Detta leder till att mekaniska förband ej är lämpliga för upprepad montering/demontering. ETP-Produkterna med sitt lägre åtdragningsmoment kan upprepade gånger monteras/demonteras med samma goda precision. Företaget ETP Transmission AB utvecklar och tillverkar sedan mer än 3 år hydrauliska axel-nav förband som säljs under varumärket ETP. Företaget har byggt upp ett världsunikt kunnande inom området hydraulisk fastspänning och centrering. Kontinuerlig utveckling tillsammans med kunder har lett fram till ständigt nya produkter. Företaget har byggt upp en ledande position inom hydraulisk fastspänning för tre olika affärsområden: allmän maskinbyggnad (beskrivs i denna broschyr), industriell träbearbetning och metallbearbetning. Sedan 1995 är företaget certifierat enligt ISO Auktoriserade återförsäljare med lager och teknisk service finns bl.a. i varje land i Västeuropa, Nordamerika, Japan, Australien, Nya Zealand, Syd-Afrika, Indien och Sydostasien. Dessa skillnader blir än mer markanta när vi jämför egenskaperna för rostfria förband: PSV 21-R ETP-CLASSIC R ETP-EXPRESS R 15 M6 8 Nm 9 M5 4,5 Nm 1 M16 21 Nm? 4 mm. 41 Nm 75 Nm 1 1 Nm Den högre friktionskoefficienten mellan rostfria material betyder än högre interna friktionsförluster mellan de koniska ytorna i ett mekaniskt förband. Tillsammans med ett lägre åtdragningsmoment för rostfria skruvar minskar momentkapaciteten med upp till 5%. ETP-CLASSIC R har ett antal fler skruvar jämfört med standardutförandet för att kompensera detta lägre åtdragningsmoment. Mekaniska typer har ej samma möjlighet pga platsbrist, fler skruvar kan inte infogas. ETP-EXPRESS R med sitt interna trycksättningssystem, en skruv och kolv, bygger upp samma inre tryck och yttryck som en standard version, och har därmed samma momentöverföringskapacitet. Slutsats: Varför dra 15 skruvar när färre, eller till och med bara en skruv, ger högre moment? Återförsäljare Box 112, Linköping Tel: Fax: info@etp.se Internet:

94 Nm 94 Nm 1 1 Nm PSV 21 har fler och större skruvar med ett högt åtdragningsmoment.
