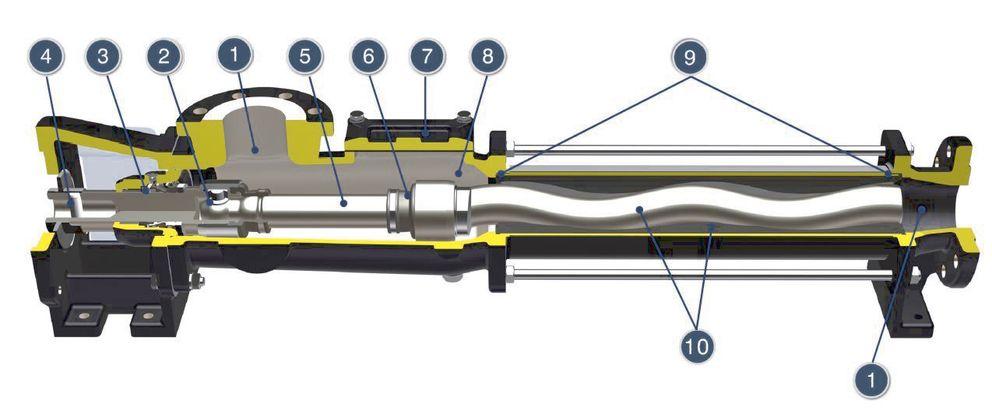

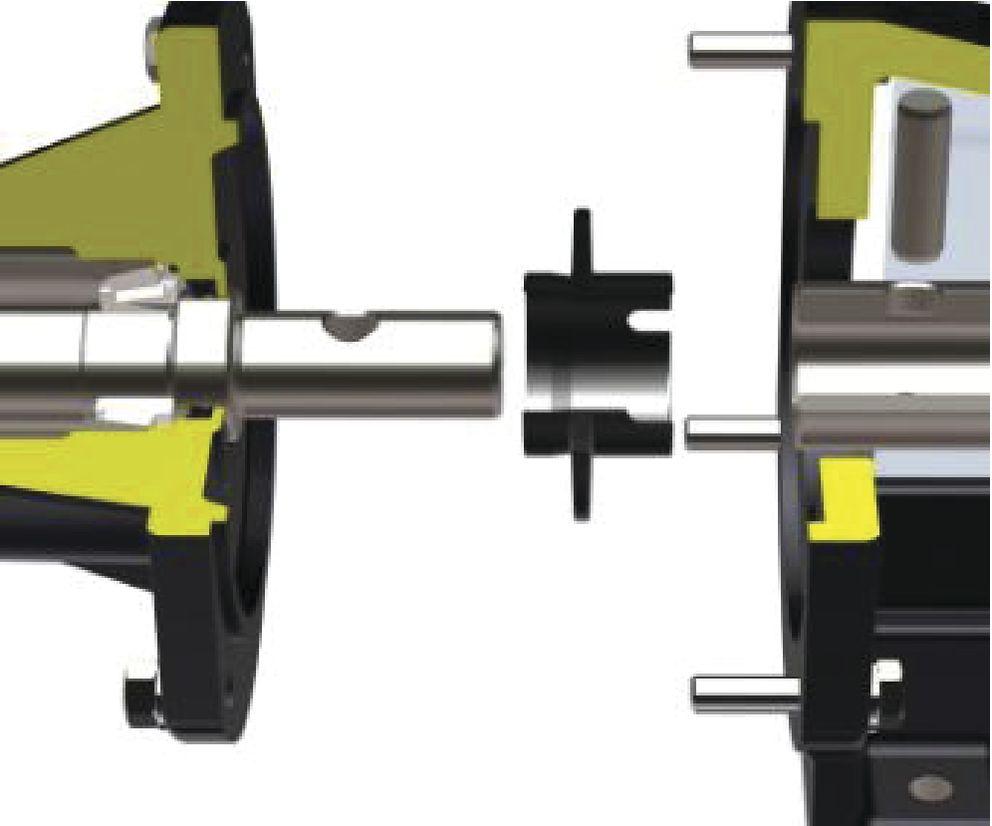

1 Products Pumpar Excenterskruvpumpar Nova Rotors excenterskruvpumpar Excenterskruvpumpar Nova Rotors serie Diamond allmän information Användningsområde Nova Rotors excenterskruvpumpar serie Diamond är speciellt lämpade för att hantera låg- och högviskösa medier vilka kan vara slitande och även innehålla större partiklar. Nova Rotors excenterskruvpumpar ger ett pulsationsfritt flöde och hanterar den pumpade vätskan skonsamt. Nova Rotors har designat pumparna för att kunna hantera stora partiklar. Detta möjliggörs bl.a. av de kompakta drivknutarna tillsammans med ett väl tilltaget och koniskt format inlopp till statorn. Pumpar i gjutjärnsutförande har som standard en väl tilltagen inspektionslucka placerad nära inloppet till statorn för att underlätta rengöring, något som uppskattas av kunder inom bl.a. biogas. Nova Rotors serie Diamond finns i 6 olika storlekar med flöde upp till 110 m 3/h och tryck upp till 48 bar. Exempel på användningsområden är slam- och avfallshantering inom biogas och vattenrening, färg och lösningsmedel, lim, oljerester, lakvatten, lera, deg, sirap, yoghurt, fruktkoncentrat, fiskrens, cement, spackel, hudkräm, tandkräm, mm. 1. Anslutningar 2. Koppling 3. Tätning 4. Motoranslutning 5. Kardanaxel 6. Gummibälg 7. Inspektionslucka 8. Pumphus 9. Självtätande stator 10. Rotor/Stator Telfa AB Box Tranås, Tel: Fax: info@telfa.se 1 / 5

2 Fördelar DN Diamond-serien Telfa AB Box Tranås, Tel: Fax: / 5

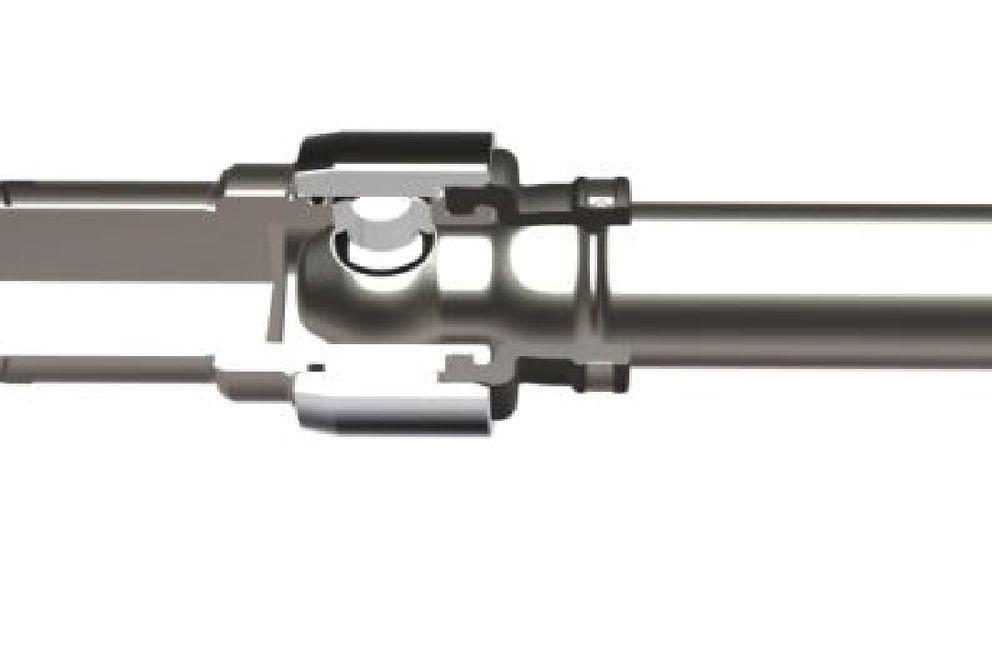

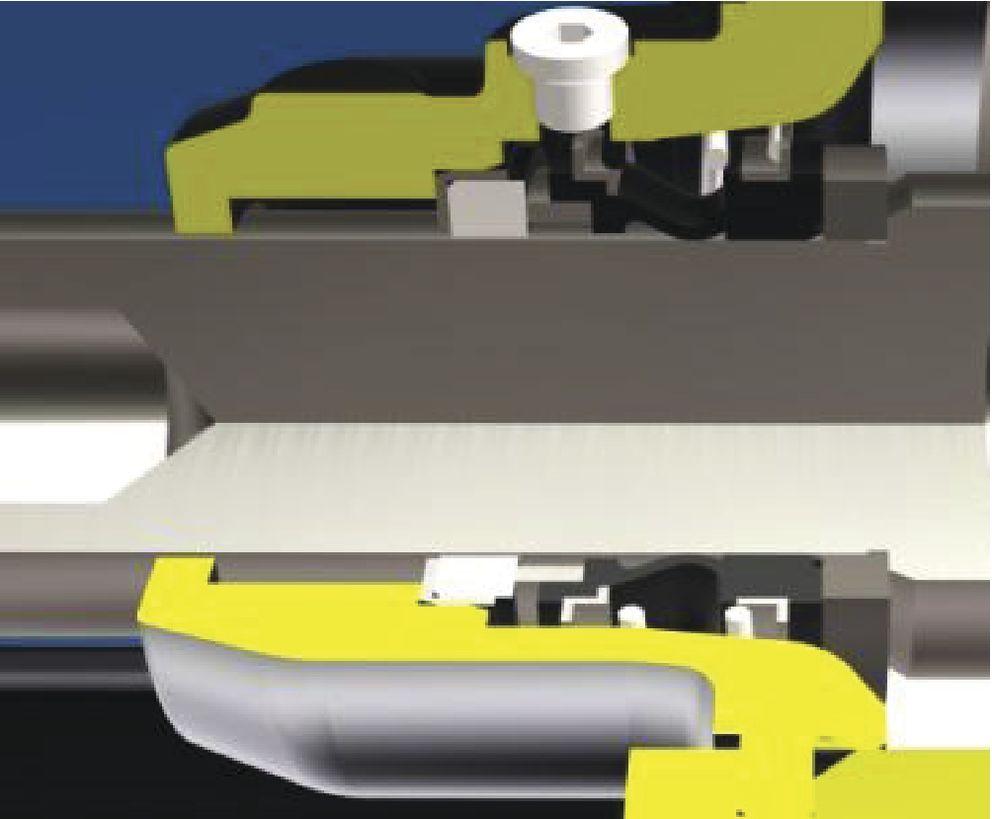

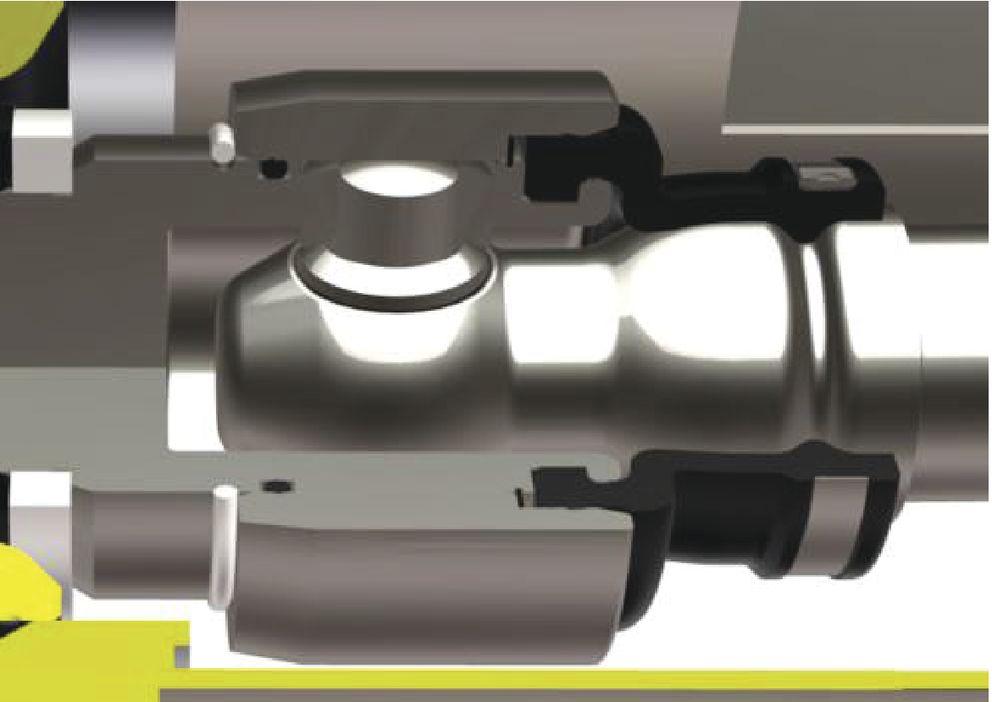

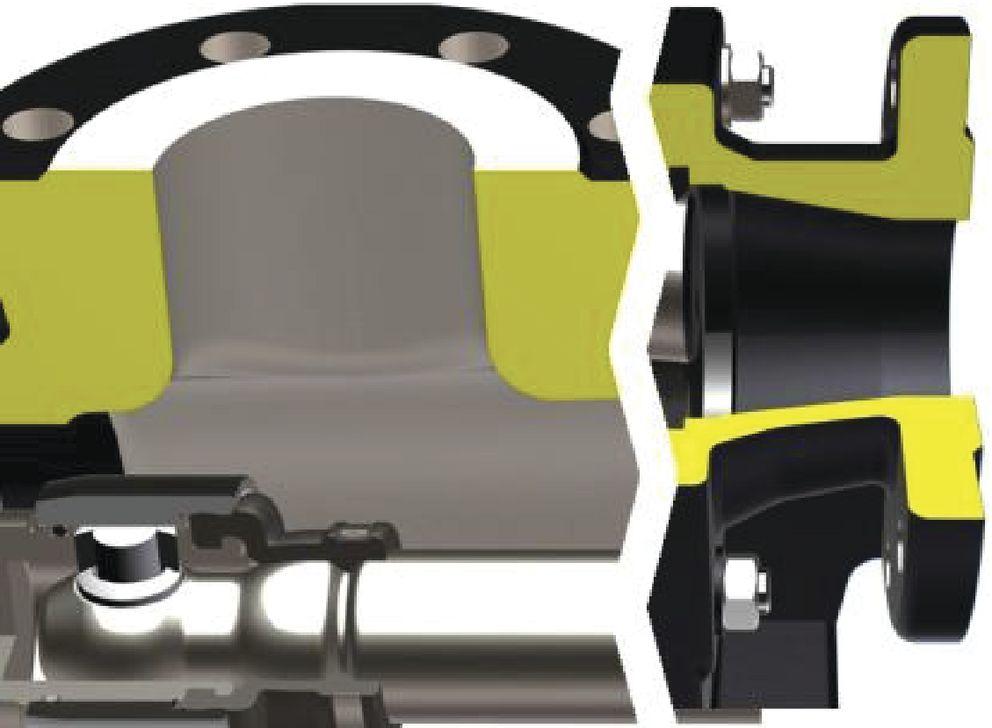

3 1. Stora öppningar vid in- och utlopp förbättrar sugförmågan och underlättar pumpningen. Detta medger pumpning av produkter med upp till % torrhalt och ger även en mycket kompakt pumpkonstruktion. Pumphus och flänsar är konstruerade och byggda enligt API Standard 676. De är utformade för att ge lite motstånd och skonsam pumpning. 2. Patenterad led med hög verkningsgrad, robust, pålitlig och slitstark. Designad för enkelt och kostnadseffektivt underhåll med höghållfasta bussningar för att undvika dyra reservdelar. Stiftet och bussningarna är konstruerade med en speciell teknik som garanterar lång livslängd, mycket längre än en traditionell konstruktion. 3. Standardutförandet är med enkel mekanisk tätning, men tätningsalternativen är många. Utrymmet för axeltätningen är utformat och förberett för att rymma olika typer av tätningar. Exempel på tätningar är enkel mekanisk tätning, enkel mekanisk tätning med spolning, dubbel mekanisk tätning och packbox. Tätningarna kan också balanseras och väljs utifrån ett stort urval av material för att passa varje enskild applikation. Dessutom finns enkla och dubbla patrontätningar samt tätningar i överensstämmelse med API-standard Anslutningen till motorn sker via en kopplingsfläns och ett stift genom axeln. Stiftet gör att anslutningen blir lika stark i båda rotationsriktningarna och är dessutom kompakt och kostnadseffektiv. 5. Som standard är de roterande delarna i rostfritt syrafast stål men går även att få i andra material för att passa varje applikation. Materialvalet påverkar inte livslängden på kopplingen på grund av användningen av lätt utbytbara bussningar. Konstruktionen är kompakt och lämnar stort utrymme för det passerande mediat. Telfa AB Box Tranås, Tel: Fax: info@telfa.se 3 / 5

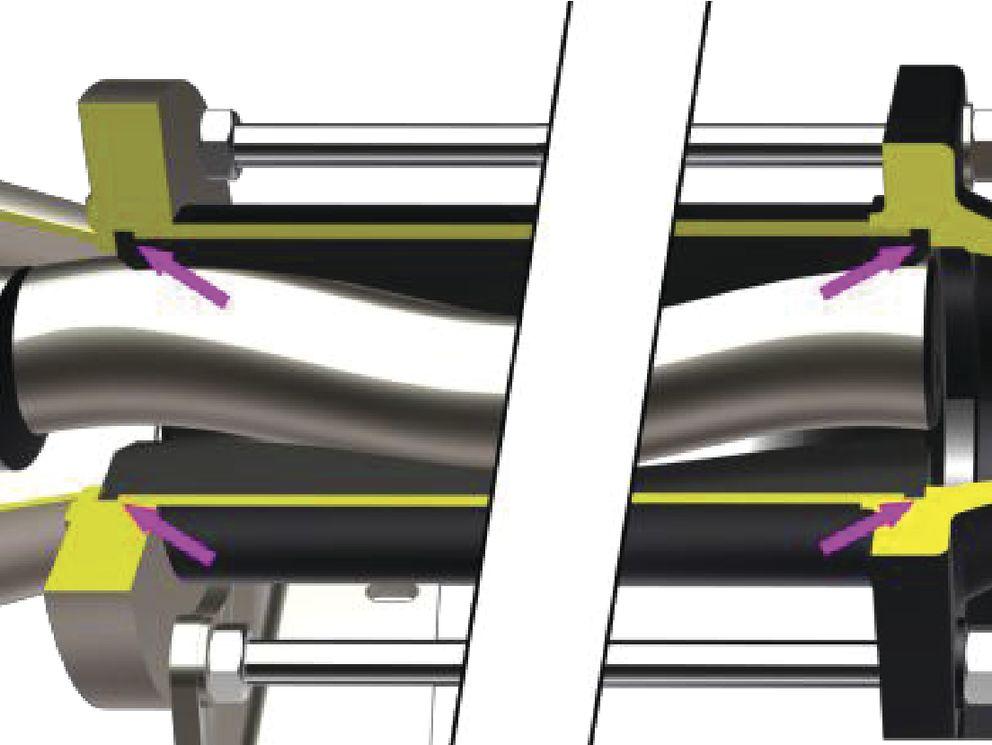

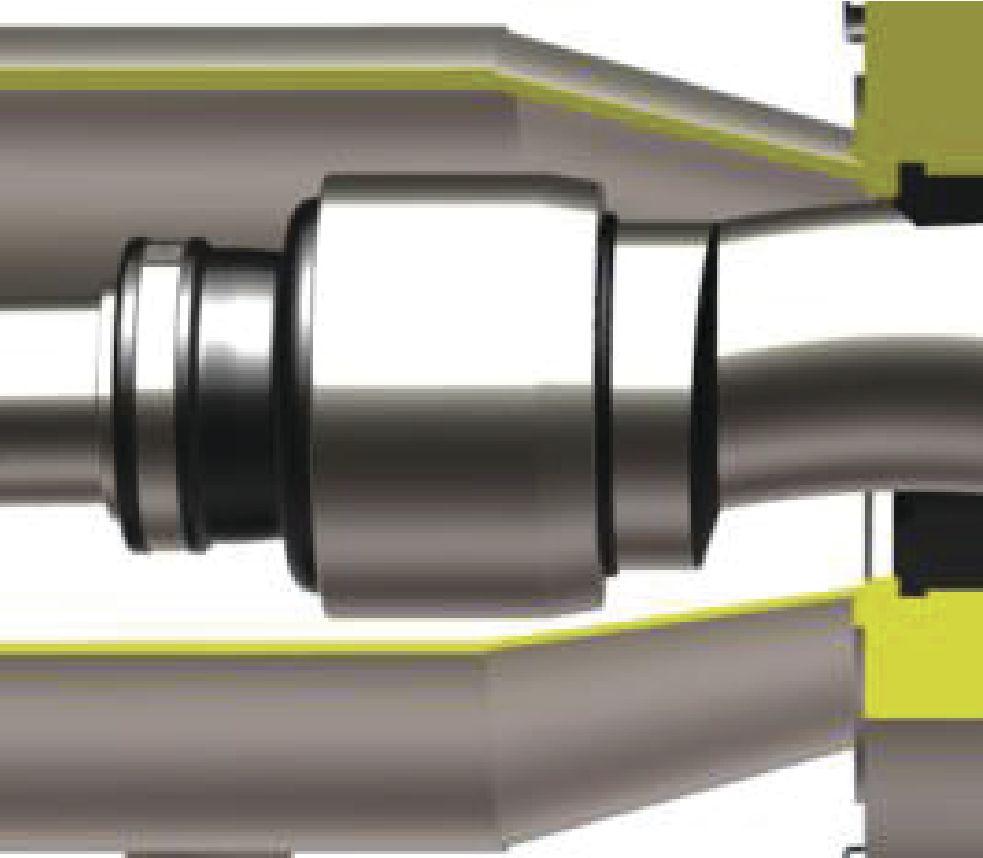

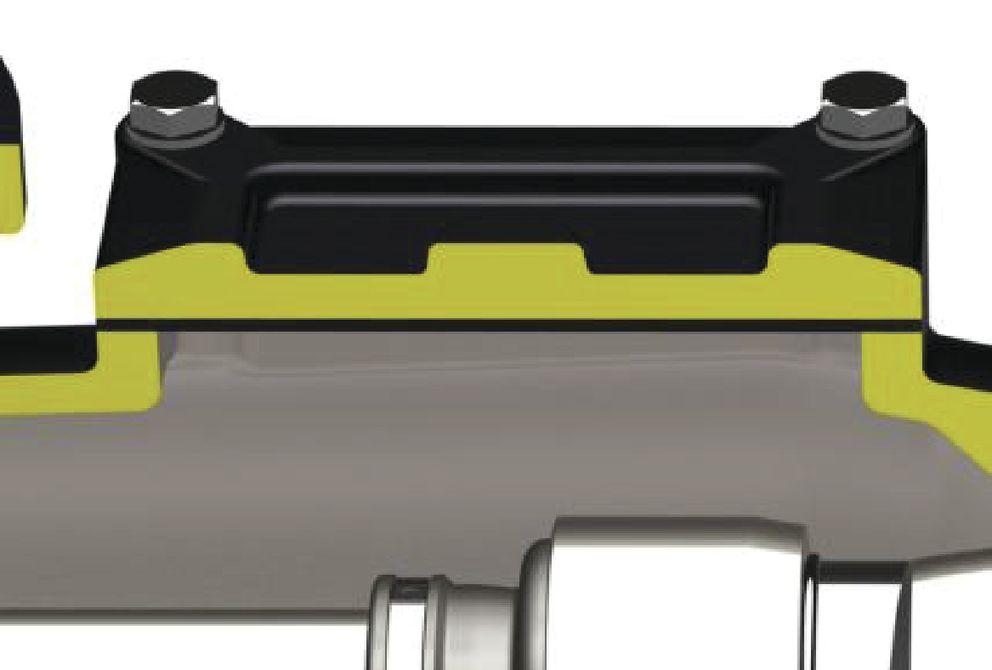

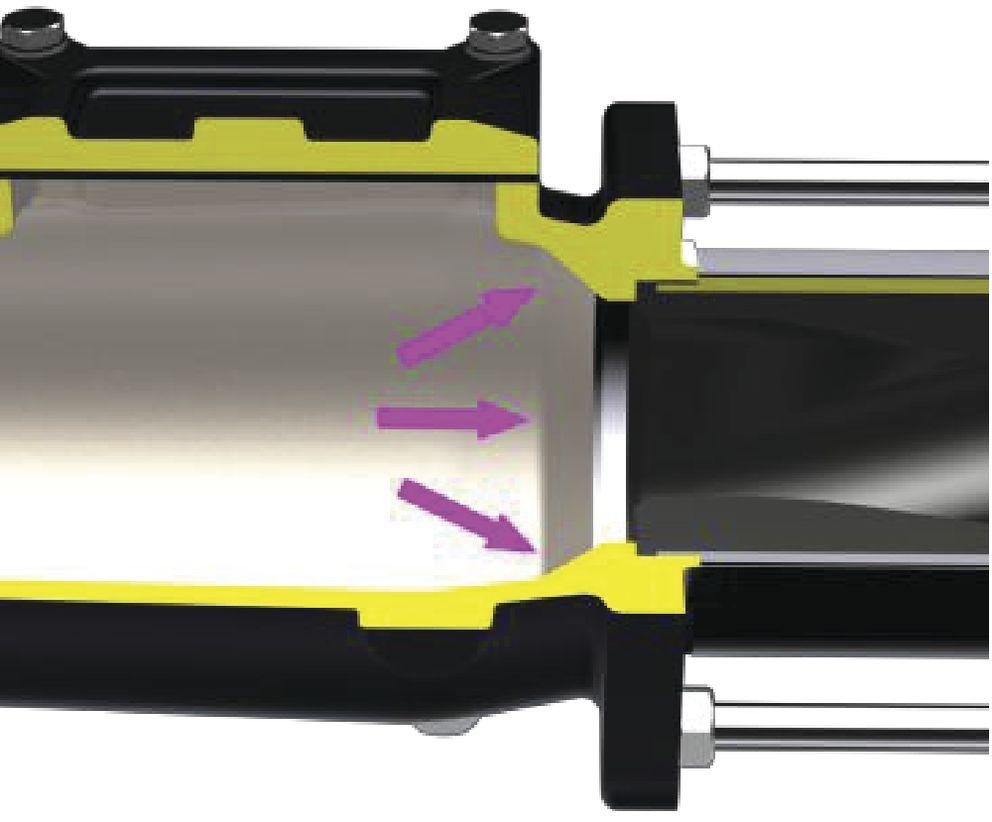

4 6. Gummibälgen har endast en liten yta i kontakt med produkten och den är placerad så att den skyddas för eventuella fasta och vassa partiklar. Konstruktionen med en rostfri hylsa skyddar leden och ger den en lång problemfri drift. Dessutom garanteras perfekt täthet av fogen vid höga tryck samt eliminerar behovet av en andra klämma som är normalt vid traditionell konstruktion. 7. Pumphus i gjutjärn har en stor inspektionslucka för rengöring och underhåll vid ingången till statorn. 8. Inloppet till statorn är koniskt formad med ett stort tvärsnitt. Detta tillsammans med den kompakta leden möjliggör enkel och problemfri passage för det pumpade mediat. 9. De två kortsidorna av statorn har en integrerad tätning som eliminerar användningen av O-ringar. Det ger även en kompakt och robust konstruktion där statorn inte har någon möjlighet att rotera. 10. Rotorerna tillverkas med hög nogrannhet och efterbehandling för att maximera pumpens effektivitet och minska risken för problem. De kan konstrueras av olika material och med olika ytbehandling för att vara den bästa lösningen för varje applikation. Statorerna är av hög kvalitet och tillverkas enligt strikta parametrar för att garantera en optimal passform med rotorn. Lång geometri garanterar hydrauliska prestanda som inte är möjligt med traditionell geometri samtidigt som belastningen minskar och livslängden ökar. Telfa AB Box Tranås, Tel: Fax: info@telfa.se 4 / 5
