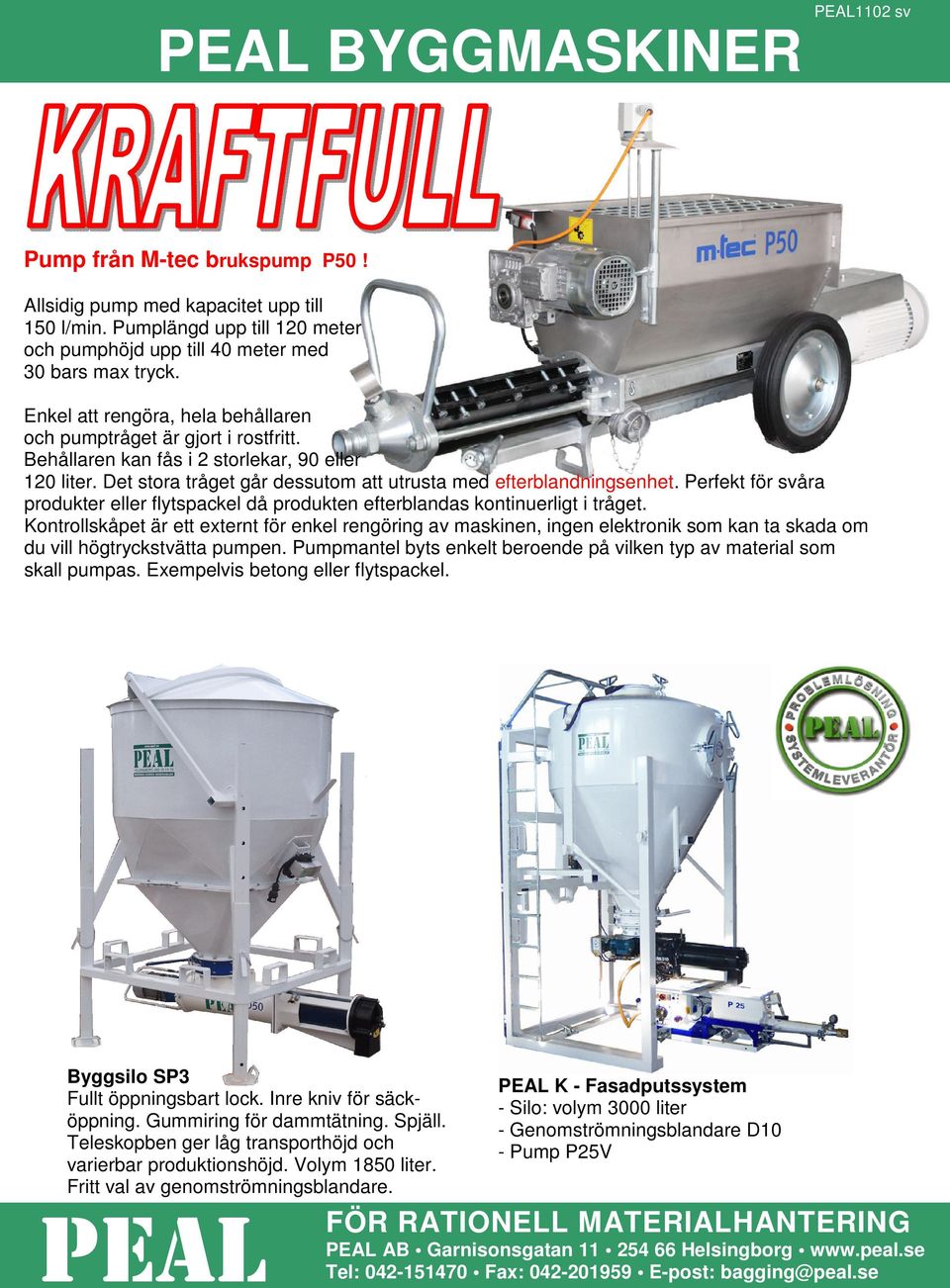

1 PEAL BYGGMASKINER PEAL1102 sv Pump från M-tec brukspump P50! Allsidig pump med kapacitet upp till 150 l/min. Pumplängd upp till 120 meter och pumphöjd upp till 40 meter med 30 bars max tryck. Enkel att rengöra, hela behållaren och pumptråget är gjort i rostfritt. Behållaren kan fås i 2 storlekar, 90 eller 120 liter. Det stora tråget går dessutom att utrusta med efterblandningsenhet. Perfekt för svåra produkter eller flytspackel då produkten efterblandas kontinuerligt i tråget. Kontrollskåpet är ett externt för enkel rengöring av maskinen, ingen elektronik som kan ta skada om du vill högtryckstvätta pumpen. Pumpmantel byts enkelt beroende på vilken typ av material som skall pumpas. Exempelvis betong eller flytspackel. Byggsilo SP3 Fullt öppningsbart lock. Inre kniv för säcköppning. Gummiring för dammtätning. Spjäll. Teleskopben ger låg transporthöjd och varierbar produktionshöjd. Volym 1850 liter. Fritt val av genomströmningsblandare. PEAL PEAL K - Fasadputssystem - Silo: volym 3000 liter - Genomströmningsblandare D10 - Pump P25V FÖR RATIONELL MATERIALHANTERING PEAL AB Garnisonsgatan Helsingborg Tel: Fax: E-post: bagging@peal.se

2 STORBEHÅLLARE SP10 BEHÅLLARE SP10 SP10 Storbehållare är en damm- och vattentät behållare med en volym på 6,5 kbm. Levereras med vertikalutlopp eller med skruv. Stora, dammtäta luckor SP10 med vertikalutlopp Övervikt fals för optimal lucktätning - Stege till tak Fällbara takräcken. Stora, täta luckor. Inbygg säckkniv med dammtätning. Låsbara luckor Gaffelgenomgångar Sidofästen för containerhantering. Vibratorfäste. Lutande tak för vattenavvisning. Volym: Mått: ca 2300kg ca 6500 liter vattenmått 3000*1900*2900mm Extra utrustning. Sätt storbehållaren på ett PBS, Peal Byggmaskin System, med påmonterad blandare för högsta tillgänglighet vid puts eller spackelarbeten. Inbyggd säckkniv med gummitätning PBS, PEAL understativ PEAL TVÅNGSBLANDARE P400 PEAL TVÅNGSBLANDARE P400 STORLEK: - Diameter: 140 cm - Höjd: 180 cm - Avstånd tömningslucka till mark: 85 cm kg P400 är en planblandare avsedd att blanda murbruk, putsbruk, finbetong och andra blandningar. 4 kw elmotor. Styrskåp (På/Av). Elanslutning. 5-polig CEE, 400V, 50 Hz, 16 Amp. Tätt lock med 2 materialinlopp och 1 inspektionslucka. Vattenanslutning (3/4 ) med vattenfördelare. Tre blandararmar med bultade knivar. Stor diameter på innercylinder ger snabb och effektiv blandning. Bottenslitplåt. Volym: 400 liter. Ger max 250 liter/sats.

3 BLANDARE D10(III) - MODERN TEKNIK - PERFEKT BLANDNINGSRESULTAT NYTÄNKANDE UPPBYGGNAD Patenterad blandningsteknik: Vatten först. Den manuella blandningsmetoden att tillsätta bruket i en hink vatten har sedan länge visat sig vara det mest effektiva sättet att blanda på. Genomströmningsblandaren D10 II arbetar automatiserat enligt samma princip. (Sump metoden) Bruket matas fram och tillsätts till en vattensump. Därefter sker blandningen. Modern design Blandarröret är tillverkat i polyuretan. Detta minskar både slitage och påbakning av material. Styrsystemet är inbyggt i blandaren. Display visar felkoder. Blandaren kan monteras under silo och på ett stativ för matning av material från säck. 1 2 Användningsområde: Blandar alla vanliga torrbruksprodukter med en kornstorlek på upp till 3 mm Kapacitet: Ström: Vatten koppling: PLASTHUS Integrerad kontrollpanel Integrerad vattenkoppling Optimalt isolerad INMATNINGSOMRÅDE Optimal produktförberedelse Jämn matning från silo VATTENSUMP Klumpfri inblandning Förbättrad blandning SNABBKOPPLING Enkelt att flytta blandare l/min 2,2 Kw, 400 V, 50 Hz, 269 rpm. 400V, 50Hz 3-fas Säkring: 10A, vid belastning 24A. Kabel: 5 x 4.0 mm 2 Anslutning: 16A 5 polig 3/4 vattenslang med GEKA koppling Vattentryck på 2,5 bar behövs när maskinen är igång x 450 x 320 mm. Ca 90 kg. 5 6 KONTROLLSYSTEM Enkelt underhåll Elektronik pluggat på kretskort Integrerat skyddssystem stänger av maskin om vattentrycket är för lågt, eller om blandarröret ej är korrekt monterat Torrmaterialsond (tillval) stänger av maskin om det ej finns material i inmatningsområdet BLANDARRÖR i Polyuretan Ingen materialpåbyggnad Snabb rengörning Ingen deformering vid slag Slittålig

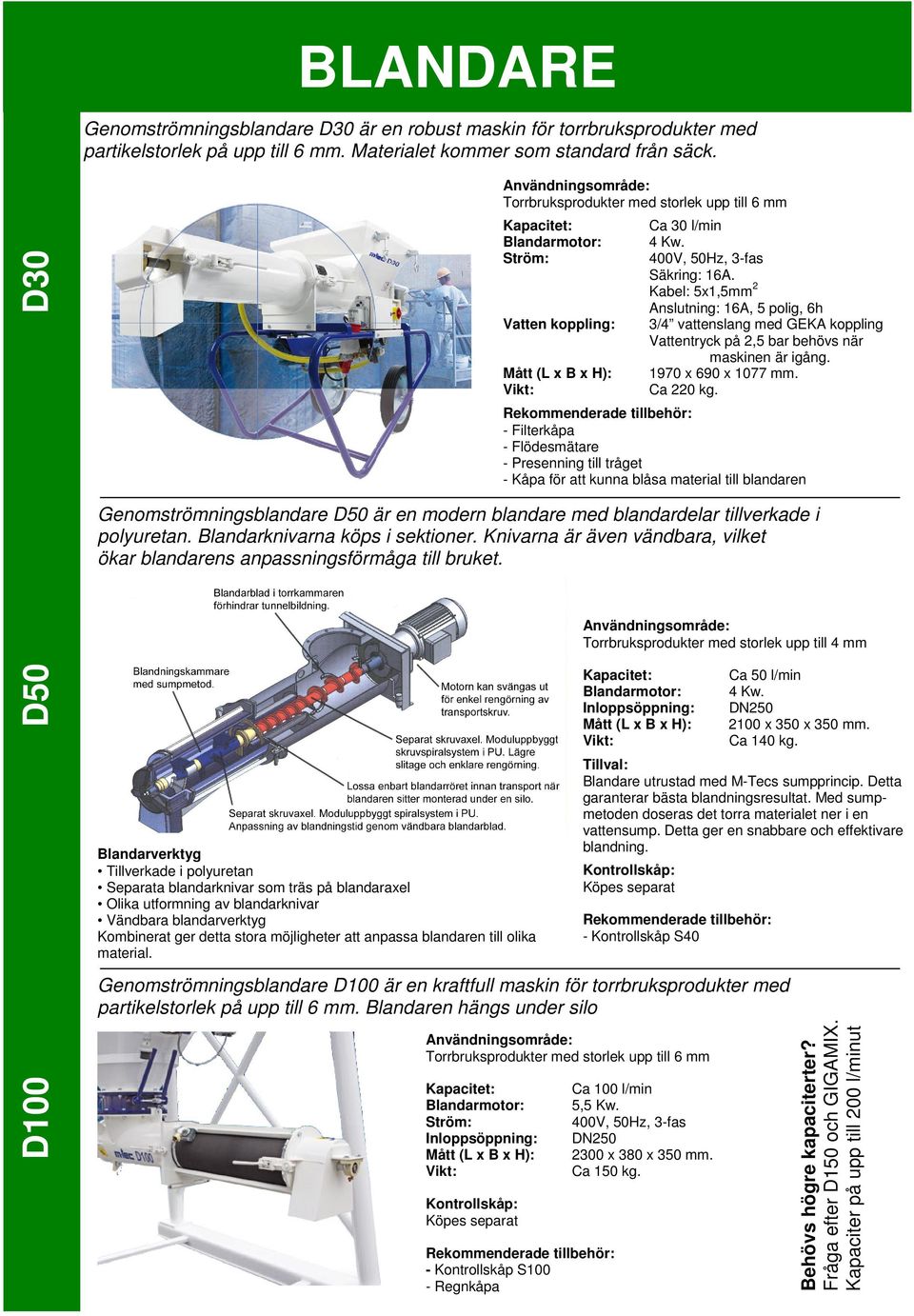

4 BLANDARE Genomströmningsblandare D30 är en robust maskin för torrbruksprodukter med partikelstorlek på upp till 6 mm. Materialet kommer som standard från säck. D100 D50 D30 Genomströmningsblandare D50 är en modern blandare med blandardelar tillverkade i polyuretan. Blandarknivarna köps i sektioner. Knivarna är även vändbara, vilket ökar blandarens anpassningsförmåga till bruket. Blandarverktyg Tillverkade i polyuretan Separata blandarknivar som träs på blandaraxel Olika utformning av blandarknivar Vändbara blandarverktyg Kombinerat ger detta stora möjligheter att anpassa blandaren till olika material. Användningsområde: Torrbruksprodukter med storlek upp till 4 mm Kapacitet: Inloppsöppning: Ca 50 l/min 4 Kw. DN x 350 x 350 mm. Ca 140 kg. Tillval: Blandare utrustad med M-Tecs sumpprincip. Detta garanterar bästa blandningsresultat. Med sumpmetoden doseras det torra materialet ner i en vattensump. Detta ger en snabbare och effektivare blandning. Kontrollskåp: Köpes separat Rekommenderade tillbehör: - Kontrollskåp S40 Genomströmningsblandare D100 är en kraftfull maskin för torrbruksprodukter med partikelstorlek på upp till 6 mm. Blandaren hängs under silo Användningsområde: Torrbruksprodukter med storlek upp till 6 mm Kapacitet: Ström: Inloppsöppning: Kontrollskåp: Köpes separat Användningsområde: Torrbruksprodukter med storlek upp till 6 mm Kapacitet: Ström: Vatten koppling: Rekommenderade tillbehör: - Kontrollskåp S100 - Regnkåpa Ca 100 l/min 5,5 Kw. 400V, 50Hz, 3-fas DN x 380 x 350 mm. Ca 150 kg. Ca 30 l/min 4 Kw. 400V, 50Hz, 3-fas Säkring: 16A. Kabel: 5x1,5mm 2 Anslutning: 16A, 5 polig, 6h 3/4 vattenslang med GEKA koppling Vattentryck på 2,5 bar behövs när maskinen är igång x 690 x 1077 mm. Ca 220 kg. Rekommenderade tillbehör: - Filterkåpa - Flödesmätare - Presenning till tråget - Kåpa för att kunna blåsa material till blandaren Behövs högre kapaciterter? Fråga efter D150 och GIGAMIX. Kapaciter på upp till 200 l/minut

5 PUMPAR P15 den rostfria pumpen Med P15 kan alla pumpbara material med en materialstorlek på upp till 5 mm hanteras. I standardleveransen ingår 4 kw pumpmotor, materialtråg och styrning med frekvensomformare. Tillval: Med en extruder kan material matas direkt från silo till pump. P20 den robusta pumpen P20 är en kompakt pump som hanterar pumpbara material med en materialstorlek på upp till 5 mm. I standardleveransen ingår en 4 kw pumpmotor, materialtråg och styrning med frekvensomformare. P25 den mångsidiga pumpen P25 är en mångsidig pump för hantering av alla pumpbara material med en materialstorlek på upp till 5 mm. I standardleveransen ingår en 5,5 kw pumpmotor, materialtråg och styrning med frekvensomformare. P50 den kraftfulla pumpen P50 är en kraftfull pump för hantering av alla pumpbara material med en materialstorlek på upp till 8 mm. Finns även med förbehållare med omrörare för flytspackel. EXEMPEL PÅ M-TEC PUMPAR Bild ovan: P15 Bild ovan: P20 Bild ovan: P25 Bild ovan: P50 P50 P25 P20 P15 P15V P25V Kapacitet: 0,3 16 l/m* Kapacitet: 5 25 l/m* Pumpdistans: upp till 50 m* Pumpdistans: upp till 80 m* Pumphöjd: upp till 30 m* Pumphöjd: upp till 30 m* Pumptryck: upp till 30 bar Pumptryck: upp till 30 bar Storlek: 1150x580x540 Storlek: 1100x650x550 Ca 100 kg Ca 100 kg P20V P50 Kapacitet: 3 22 l/m* Kapacitet: l/m* Pumpdistans: upp till 50 m* Pumpdistans: upp till 120 m* Pumphöjd: upp till 30 m* Pumphöjd: upp till 40 m* Pumptryck: upp till 30 bar* Pumptryck: upp till 30 bar Storlek: 1150x580x540 Storlek: 2120 x 620 Ca 100 kg kg *= Beroende på pumpat material samt typ av rotor/stator

6 BLANDARPUMPAR Monomix är en liten, smidig blandarpump som är enkel att använda inne i hus och till renoveringsarbeten. För alla pumpbara torrbruk från säck med max 3 mm partikelstorlek. Finns i 230 Volts eller 400 Volts utförande. Storlek (LxBxH): 1430 x 670 x 1150 mm, Ca 160 kg Teknisk data 230 Volt 400 Volt Kapacitet 5 20 l/minut Ca 22 l/minut Pumplängd < 20 meter* < 20 meter* Pumphöjd < 10 meter* < 20 meter* Pumptryck < 20 bar < 40 bar Motorstyrka 3,0 kw 5,5 kw * Beroende på material, val av pumpmantel samt slang. Monomix M300 M300 ger en hög blandningskvalitet samtidigt som den är enkel att arbeta med samt att rengöra. Genom att kombinera en stor blandningskammare med M-Tecs patenterade sumpprincip erhålls bästa möjliga blandning av konventionella och mer komplexa material. Teknisk data M300 levereras med blandarpump inklusive kompressor med automatisk avstängning och vattenpump. Kapacitet: Mellan 1 och 60 l/min Pumplängd: Upp till 60 m Pumphöjd: Upp till 30 m Pumptryck: Upp till 30 bar Pumplängd och pumphöjd beror på produkten som används. Pumpkapacitet: ca 24 l/minut (6-47 l/min beroende på skruv och mantel) Pumplängd: upp till 50 meter* Pumphöjd: upp till 30 meter* Pumptryck: upp till 30 bar Storlek: 1650x640x1470mm 270 kg * beroende på material samt val av pumpmantel och skruv. DUOMIX 2000 är vår mest mångsidiga blandarpump. Material kan appliceras ifrån småsäck, silos eller färdigtblandat material från hink. Maskinen kan bl.a. användas till följande: Gipsbaserat puts, cementbaserat putsbruk, fiberbruk, flytspackel. etc. Arbetar med sumpmetod Dubbla blandarkammare Enkel felsökning DUOMIX 2000 Pumpmotor: Frekvensomformare: Kompressor: Vattenpump: 3 Kw, 400V, 50Hz, 260 rpm. 5,5 kw, 400V, 50 Hz, rpm. 7,5 kw, 400V, 50 Hz. 1,1 kw, ca 360 l/min, max 4 bar. 0,75 kw, ca 60 l/min, max 6 bar x 640 x 1500 mm. Ca 260 kg (inklusive tillbehör).

7 PEAL BYGGMASKINSYSTEM Under 2009 introducerar PEAL sitt nya byggmaskinsystem. Samma maskinstativ servar olika behållare som rymmer 1850, 3000 eller 6500 liter. På maskinstativet monteras en M-Tec genomströmningsblandare för blandning av bruk eller spackel. Maskinstativet är utrustat med en svängarm på vilken pumpen är monterad. Pumpen fälls fram vid produktion. Kapacitet genomströmningsblandare: från 15 till 200 liter / minut. PBS PEAL Byggmaskinsystem Data PEAL storsäcktömmare Alla storsäckstömmare har kniv monterad på insidan för öppning av säck samt gummitätning för minimering av damning. SP3 Rymd: LxBXH 1850 liter 400 kg 220x200x200 cm SP5 för fast installation Rymd: 3000 liter 800 kg LxBXH 150X150X230 cm SP10 Rymd: LxBxH 6500 liter 1100 kg 300x190x290 cm Storsäckstömmare SP2 med blandarpump M300 SP5 med understativ, blandare och pump UNDERSTATIV LXBXH 500 kg 300x190x130 cm
