1 LOGSET TH skördaraggregat

2 2 Effektivitet utan kompromisser TH75 kan utrustas med en barkningssats för eukalyptusträd. Den synkroniserade matarkretsen, de parallellstyrda kvistningsknivarna och matarhjulen positionerar stammen och garanterar en effektiv barkning. Titan skördaraggregatserien innehåller det rätta skördaraggregatet för alla trädstorlekar. De senaste innovationerna har testats i sin helhet före implementeringen för att säkerställa att varje TH skördaraggregat håller måttet och verkligen gynnar entreprenören och föraren. Logset representerar kunskap och kvalitet inom området skogsmaskiner. Logset visar vägen för skogsavverkning vad gäller användbarhet, extrem hållbarhet och bättre produktivitet. Under mer än 20 år har Logset utvecklat skogsmaskiner tillsammans med sina kunder. Ett nytt begrepp har fötts: Logset kvalitet.

3 3 TH skördaraggregaten är tillverkade av styvt stål och har mindre antal rörliga komponenter. De erbjuder en högre effektivitet, bättre hållbarhet, större användbarhet och högre produktivitet. TH skördaraggregat och LOGSET TOC-MD mätutrustning arbetar smidigt tillsammans med LOGSET GT skördaren. LOGSET är SIMPLY BETTER - konstruerad för din framgång.

4 4 Maximal styrka, hastighet & precision LOGSET TH skördaraggregat är lätta, smidiga och effektiva utan att kompromissa med styrkan. De har en stark och öppen konstruktion som säkerställer ett enkelt underhåll där inga specialverktyg behövs. Alla TH skördaraggregat kan utrustas med flera tillvalsfunktioner, allt efter kundens behov. TH skördaraggregat med den intelligenta LOG- SET TOC-MD mätenheten kompletterar verkligen det nya LOGSET GT skördarprogrammet av skördaraggregat. De arbetar smidigt och utgör ett oslagbart paket tillsammans. Reaktionsstången minskar påkänningen på skördaraggregatet. Det helhydrauliska mäthjulet ger tillförlitlig mätning. Kraftfulla hydrauliska motorer för bästa matningskraft. Det hydrauliska systemet har visat sig störningsfritt även under de mest krävande förhållanden. SuperCut sågenhet har automatisk kedjespänning, proportionell kedjesmörjning och inbyggda sensorer. Logset förenar forskning och utveckling med den praktiska virkesdrivningen. Kontinuerligt samarbete med kunder och tillämpningen av den senaste tekniken i effektiv virkesdrivning har gjort Logset till den som man följer på skogsmaskinsmarknaden.

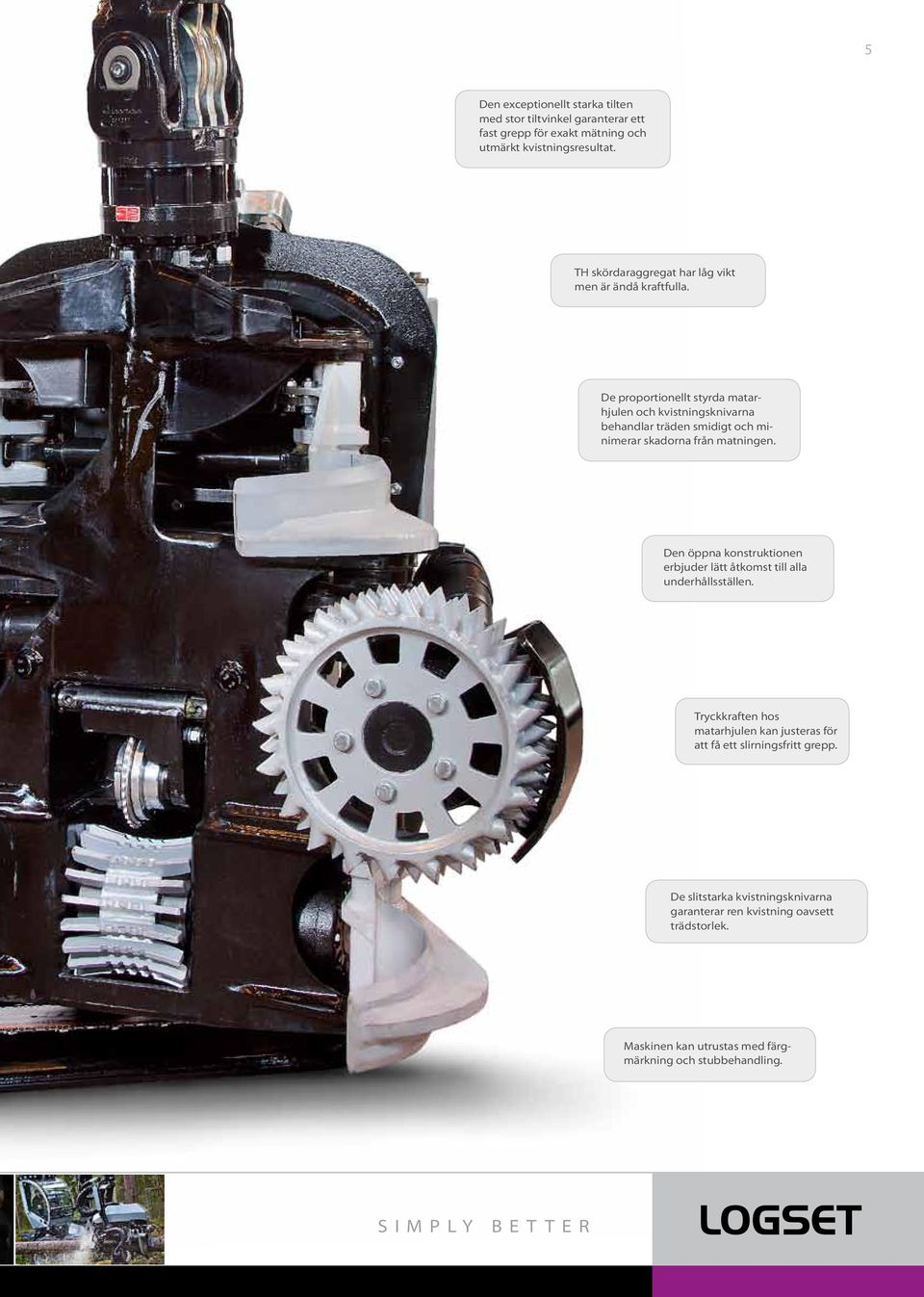

5 5 Den exceptionellt starka tilten med stor tiltvinkel garanterar ett fast grepp för exakt mätning och utmärkt kvistningsresultat. TH skördaraggregat har låg vikt men är ändå kraftfulla. De proportionellt styrda matarhjulen och kvistningsknivarna behandlar träden smidigt och minimerar skadorna från matningen. Den öppna konstruktionen erbjuder lätt åtkomst till alla underhållsställen. Tryckkraften hos matarhjulen kan justeras för att få ett slirningsfritt grepp. De slitstarka kvistningsknivarna garanterar ren kvistning oavsett trädstorlek. Maskinen kan utrustas med färgmärkning och stubbehandling.

6 6 LOGSET TH45 produktiv för avverkning av energiskog och gallring MODELL TH 45 DIMENSIONER Bredd, öppet aggregat, mm Bredd, stängt aggregat, mm Höjd till toppkniv, mm Höjd med rotator & länk, mm Vikt med rotator & länk, kg 850 FÄLLNING / KAPNING Max. fällning / kapning diameter, mm 550 Sågsvärd, mm 640 Sågenhet SuperCut Sågmotor Parker/Bucher Sågkedja, sträckning Automatisk Kedjeoljetankens volym, liter 8 HYDRAULISK Maximalt tryck, bar 280 Flöde för optimal produktivitet, lit/min 160 Ventilblock: Specialbyggt för skördaraggregat Logset TH45 är byggd för att uppnå maximalt resultat i gallringsarbeten. TH45 är kompakt med låg vikt och kan manövreras snabbt och smidigt även i tät skog. Skördaraggregatet är konstruerat för att hantera små till medelstora träd. Det är utrustat med två hydrauliska matarhjul och ett fritt rullande stödhjul för att minska friktionen och förbättra matningen. Hydrauliken har optimerats för att också kunna fungera tillsammans med en mindre skördare. Flödet till matarmotorerna är optimerat. Ett jämnt fördelat tryck och flöde förhindrar slirning vid upparbetning av kvistiga stammar. De integrerade hydraulslangarna är väl skyddade bakom hydraulmotorerna och nära ventilblocket. Längdmäthjulet styrs av en hydraulcylinder, vars tryck går att justera för att få ett idealtryck som passar under rådande förhållanden. MATNING Hydraulmotorer, matningsarmar, cm³ 400/500 Hydraulmotorer, stomme, cm³ - Hydraulmotorer, antal 2 Matningshastighet m/sek. 6,0/4,7 (240 l/min) Max.öppning, matarrullar, mm 450 KVISTNING Max. öppning, övre knivar, mm 560 Max. öppning, bakre knivar, mm - Kvistningsdiameter, spets mot spets, mm 400 Statisk kniv, antal 1 Rörliga knivar, antal 3 Max. tiltvinkel ( ) 140 ROTATOR Indexator AV12S, H122, BBR 15H MÄTNINGSSYSTEM LOGSET TOC-MD REKOMMENDERAD STORLEK BASMASKIN Hjulburen bas t. Bandburen bas t. TILLVALSUTRUSTNING Färgmärkning, stubbehandling, alternativa mäthjul, matarrullar, alternativa diametersensorer, utrustning för energived...

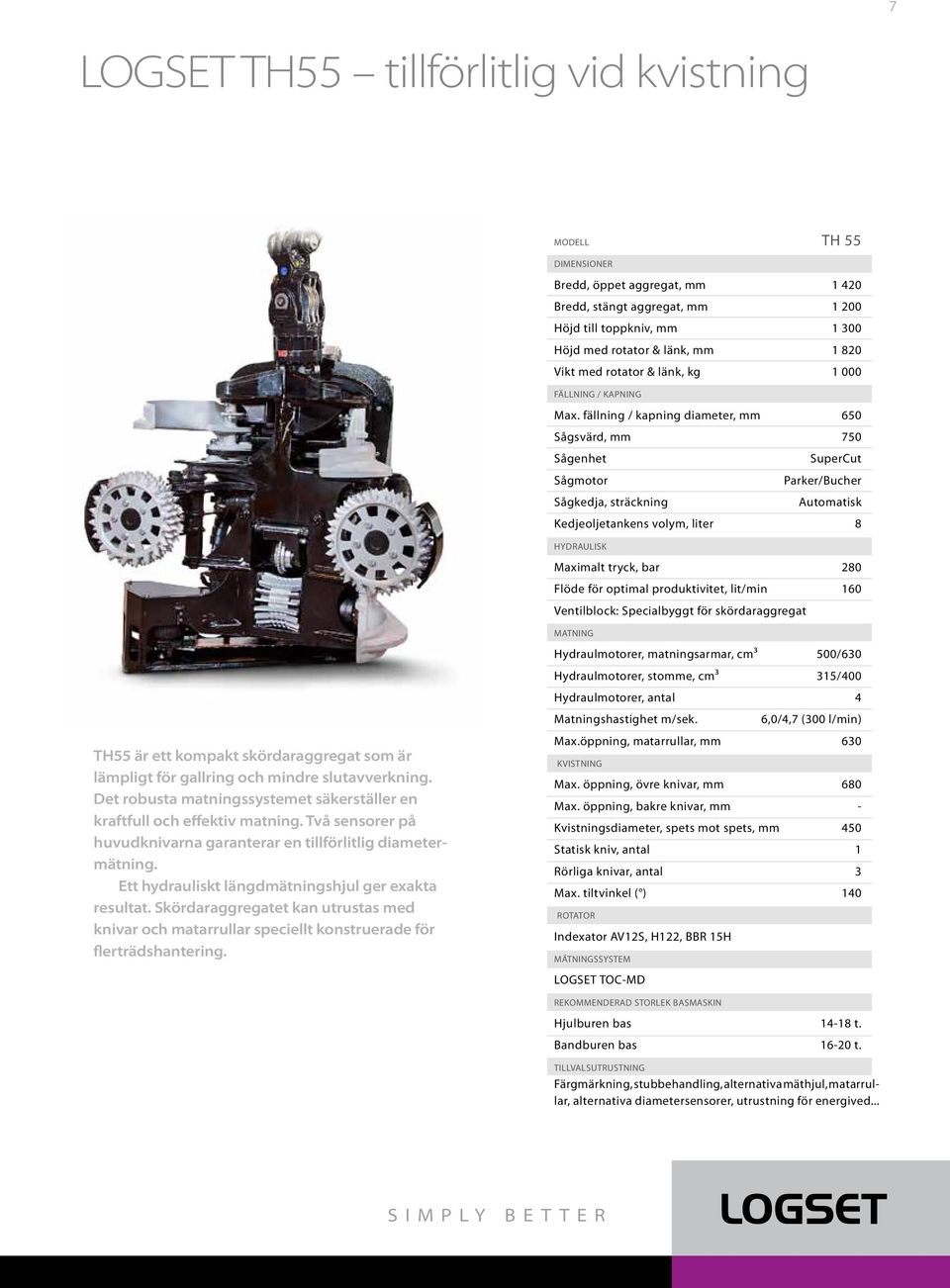

7 7 LOGSET TH55 tillförlitlig vid kvistning MODELL TH 55 DIMENSIONER Bredd, öppet aggregat, mm Bredd, stängt aggregat, mm Höjd till toppkniv, mm Höjd med rotator & länk, mm Vikt med rotator & länk, kg FÄLLNING / KAPNING Max. fällning / kapning diameter, mm 650 Sågsvärd, mm 750 Sågenhet SuperCut Sågmotor Parker/Bucher Sågkedja, sträckning Automatisk Kedjeoljetankens volym, liter 8 HYDRAULISK Maximalt tryck, bar 280 Flöde för optimal produktivitet, lit/min 160 Ventilblock: Specialbyggt för skördaraggregat TH55 är ett kompakt skördaraggregat som är lämpligt för gallring och mindre slutavverkning. Det robusta matningssystemet säkerställer en kraftfull och effektiv matning. Två sensorer på huvudknivarna garanterar en tillförlitlig diametermätning. Ett hydrauliskt längdmätningshjul ger exakta resultat. Skördaraggregatet kan utrustas med knivar och matarrullar speciellt konstruerade för flerträdshantering. MATNING Hydraulmotorer, matningsarmar, cm³ 500/630 Hydraulmotorer, stomme, cm³ 315/400 Hydraulmotorer, antal 4 Matningshastighet m/sek. 6,0/4,7 (300 l/min) Max.öppning, matarrullar, mm 630 KVISTNING Max. öppning, övre knivar, mm 680 Max. öppning, bakre knivar, mm - Kvistningsdiameter, spets mot spets, mm 450 Statisk kniv, antal 1 Rörliga knivar, antal 3 Max. tiltvinkel ( ) 140 ROTATOR Indexator AV12S, H122, BBR 15H MÄTNINGSSYSTEM LOGSET TOC-MD REKOMMENDERAD STORLEK BASMASKIN Hjulburen bas t. Bandburen bas t. TILLVALSUTRUSTNING Färgmärkning, stubbehandling, alternativa mäthjul, matarrullar, alternativa diametersensorer, utrustning för energived...

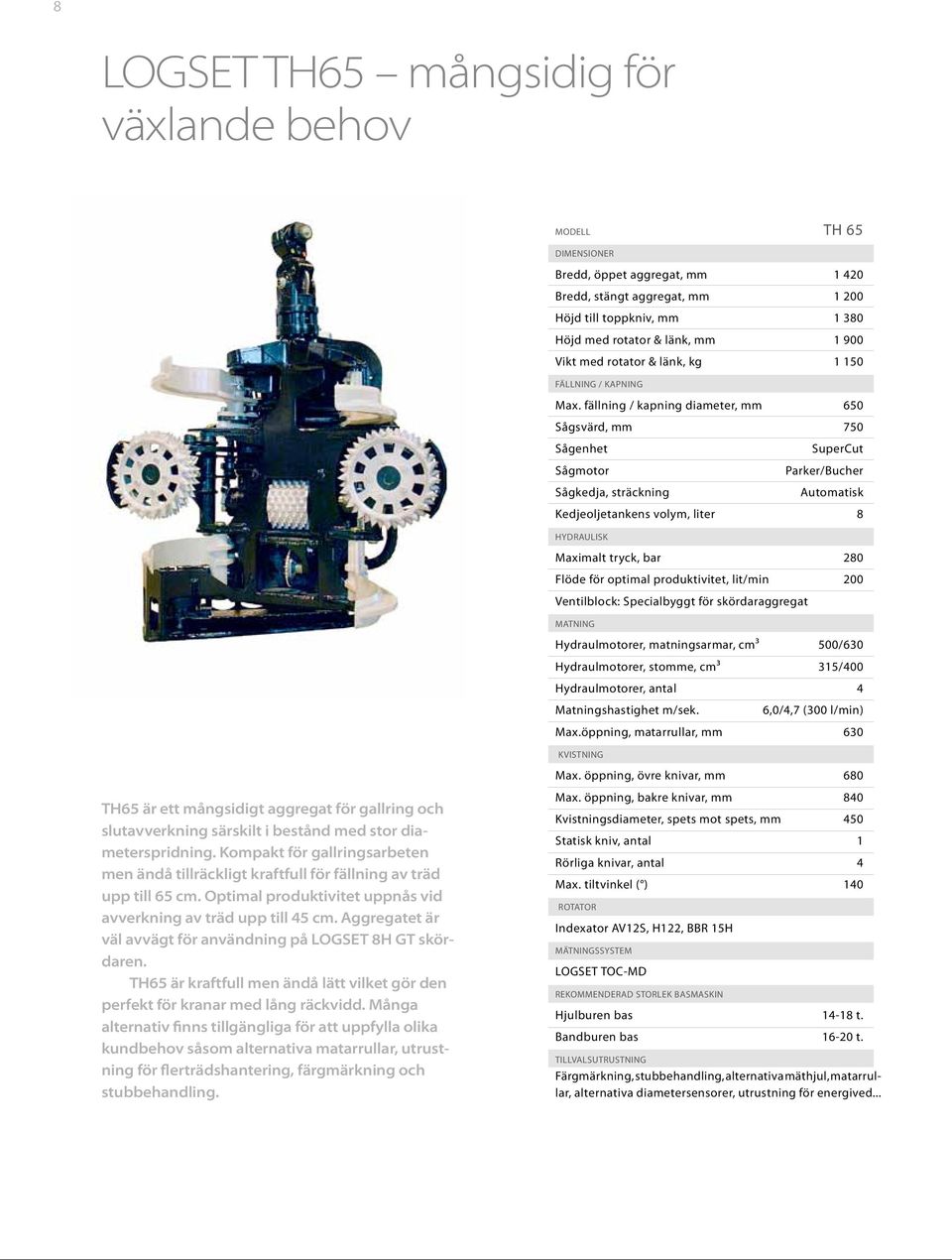

8 8 LOGSET TH65 mångsidig för växlande behov MODELL TH 65 DIMENSIONER Bredd, öppet aggregat, mm Bredd, stängt aggregat, mm Höjd till toppkniv, mm Höjd med rotator & länk, mm Vikt med rotator & länk, kg FÄLLNING / KAPNING Max. fällning / kapning diameter, mm 650 Sågsvärd, mm 750 Sågenhet SuperCut Sågmotor Parker/Bucher Sågkedja, sträckning Automatisk Kedjeoljetankens volym, liter 8 HYDRAULISK Maximalt tryck, bar 280 Flöde för optimal produktivitet, lit/min 200 Ventilblock: Specialbyggt för skördaraggregat MATNING Hydraulmotorer, matningsarmar, cm³ 500/630 Hydraulmotorer, stomme, cm³ 315/400 Hydraulmotorer, antal 4 Matningshastighet m/sek. 6,0/4,7 (300 l/min) Max.öppning, matarrullar, mm 630 TH65 är ett mångsidigt aggregat för gallring och slutavverkning särskilt i bestånd med stor diameterspridning. Kompakt för gallringsarbeten men ändå tillräckligt kraftfull för fällning av träd upp till 65 cm. Optimal produktivitet uppnås vid avverkning av träd upp till 45 cm. Aggregatet är väl avvägt för användning på LOGSET 8H GT skördaren. TH65 är kraftfull men ändå lätt vilket gör den perfekt för kranar med lång räckvidd. Många alternativ finns tillgängliga för att uppfylla olika kundbehov såsom alternativa matarrullar, utrustning för flerträdshantering, färgmärkning och stubbehandling. KVISTNING Max. öppning, övre knivar, mm 680 Max. öppning, bakre knivar, mm 840 Kvistningsdiameter, spets mot spets, mm 450 Statisk kniv, antal 1 Rörliga knivar, antal 4 Max. tiltvinkel ( ) 140 ROTATOR Indexator AV12S, H122, BBR 15H MÄTNINGSSYSTEM LOGSET TOC-MD REKOMMENDERAD STORLEK BASMASKIN Hjulburen bas t. Bandburen bas t. TILLVALSUTRUSTNING Färgmärkning, stubbehandling, alternativa mäthjul, matarrullar, alternativa diametersensorer, utrustning för energived...

9 9 LOGSET TH75 effektiv vid tunga avverkningar MODELL TH75 / TH 75X DIMENSIONER Bredd, öppet aggregat, mm Bredd, stängt aggregat, mm Höjd till toppkniv, mm Höjd med rotator & länk, mm Vikt med rotator & länk, kg FÄLLNING / KAPNING Max. fällning / kapning diameter, mm 750 Sågsvärd, mm 820 Sågenhet SuperCut Sågmotor Parker/Bucher Sågkedja, sträckning Automatisk Kedjeoljetankens volym, liter 8 HYDRAULISK Maximalt tryck, bar 280 Flöde för optimal produktivitet, lit/min 200 Ventilblock: Specialbyggt för skördaraggregat Det kraftiga TH75 är det största aggregatet i TH sortimentet. Trots detta har TH75 en relativt kort ram och väger bara 1300 kg. Därför är den perfekt anpassad för användning på LOGSET 8H GT och 10H GT. Minimal kontakt mellan stam och ram minskar friktionen, säkerställer låg bränsleförbrukning och lång livslängd på komponenterna. TH75 är ett komplett paket av lösningar för tunga stammar. Den fasta bakre kniven höjer kvistningskvaliteten. För att bidra till maximalt resultat erbjuder Logset alternativa matningsmotorstorlekar och matarrullar. LOGSET TH75X för grävmaskiner Den starka konstruktionen av TH75X passar bandburna maskiner särskilt bra. Den matar stammar effektivt även vid lägre pump- och motoreffekter. MATNING Hydraulmotorer, matningsarmar, cm³ 630/800 Hydraulmotorer, stomme, cm³ 315 / 400 Hydraulmotorer, antal Matningshastighet m/sek. 4 / 2 (X version) 5,6 / 4,4 (300 l/min) Max.öppning, matarrullar, mm 740 KVISTNING Max. öppning, övre knivar, mm 780 Max. öppning, bakre kniv,s mm Kvistningsdiameter, spets mot spets, mm 550 Statisk kniv, antal 2 Rörliga knivar, antal 4 Max. tiltvinkel ( ) 148 ROTATOR Indexator AV12S, H122, BBR 15H MÄTNINGSSYSTEM LOGSET TOC-MD REKOMMENDERAD STORLEK BASMASKIN Hjulburen bas t. Bandburen bas t. TILLVALSUTRUSTNING Färgmärkning, stubbehandling, alternativa mäthjul, matarrullar, alternativa diametersensorer, utrustning för energived...

10 10 TOC-MD tillförlitlig mätning Ta kontroll över produktionen LOGSET TOC-MD representerar det senaste i mätningsteknik och hanterar alla funktioner från aptering till rapportering. Systemets intelligens tillsammans med de automatiska nivåerna och många innovativa funktioner resulterar i en effektiv avverkning.

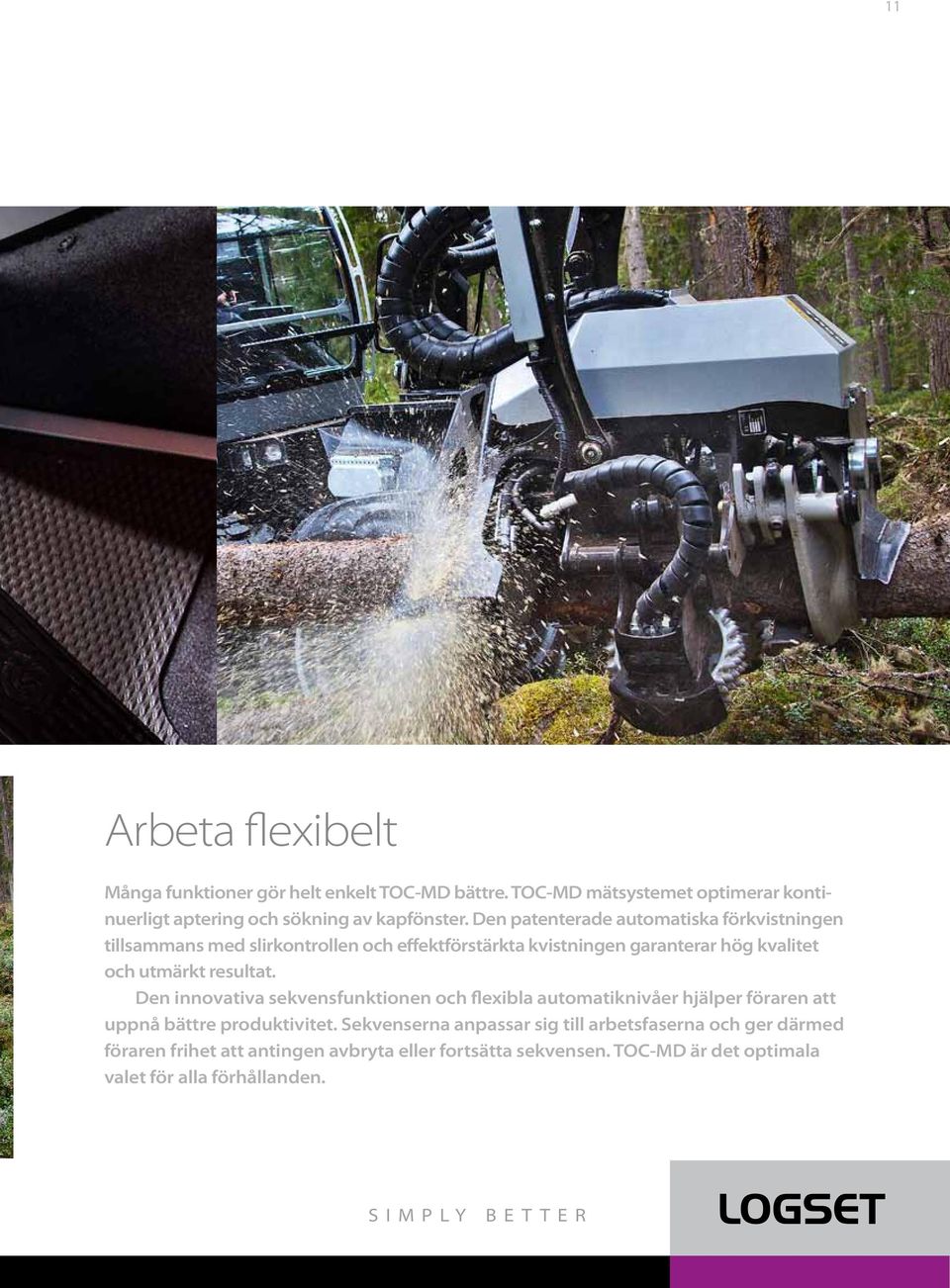

11 11 Arbeta flexibelt Många funktioner gör helt enkelt TOC-MD bättre. TOC-MD mätsystemet optimerar kontinuerligt aptering och sökning av kapfönster. Den patenterade automatiska förkvistningen tillsammans med slirkontrollen och effektförstärkta kvistningen garanterar hög kvalitet och utmärkt resultat. Den innovativa sekvensfunktionen och flexibla automatiknivåer hjälper föraren att uppnå bättre produktivitet. Sekvenserna anpassar sig till arbetsfaserna och ger därmed föraren frihet att antingen avbryta eller fortsätta sekvensen. TOC-MD är det optimala valet för alla förhållanden.

12 statiivi.fi Skördaraggregatprogram 06/12 Vi förbehåller oss rätten till ändringar. Alla tekniska specifikationer ska uppfattas enbart som riktgivande. Bilder och diagram visar inte alltid standardversionerna av maskinerna. Copyright Oy Logset Ab. Oy Logset Ab Hänninensvägen 2 FI Kvevlax FINLAND Tel Fax
