Strip till för täta radavstånd

Transkript

1 Spirit C StripDrill

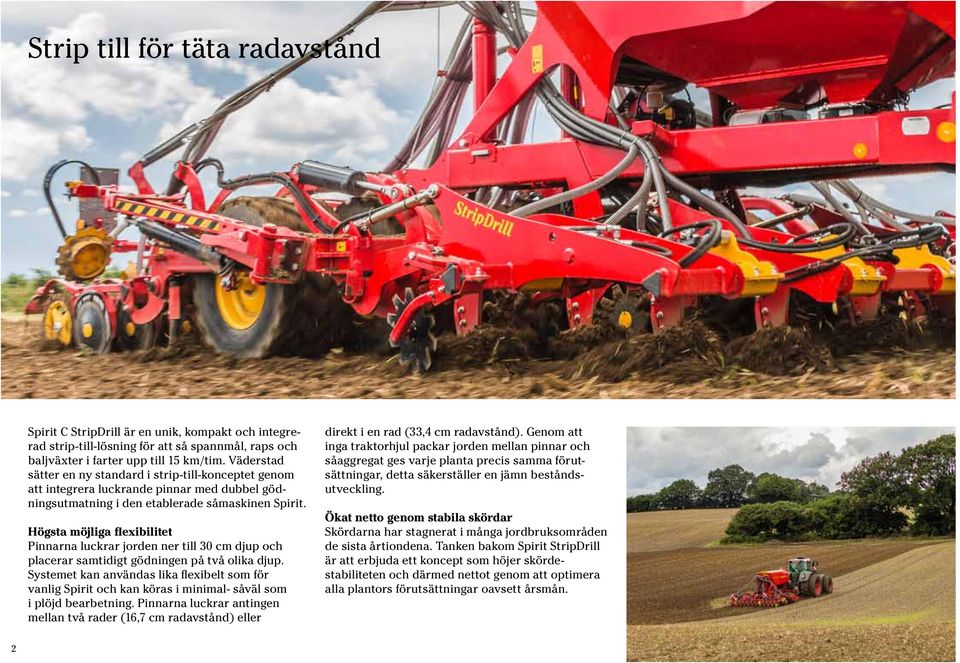

2 Strip till för täta radavstånd Spirit C StripDrill är en unik, kompakt och integrerad strip-till-lösning för att så spannmål, raps och baljväxter i farter upp till 15 km/tim. Väderstad sätter en ny standard i strip-till-konceptet genom att integrera luckrande pinnar med dubbel gödningsutmatning i den etablerade såmaskinen Spirit. Högsta möjliga flexibilitet Pinnarna luckrar jorden ner till 30 cm djup och placerar samtidigt gödningen på två olika djup. Systemet kan användas lika flexibelt som för vanlig Spirit och kan köras i minimal- såväl som i plöjd bearbetning. Pinnarna luckrar antingen mellan två rader (16,7 cm radavstånd) eller direkt i en rad (33,4 cm radavstånd). Genom att inga traktorhjul packar jorden mellan pinnar och såaggregat ges varje planta precis samma förutsättningar, detta säkerställer en jämn beståndsutveckling. Ökat netto genom stabila skördar Skördarna har stagnerat i många jordbruksområden de sista årtiondena. Tanken bakom Spirit StripDrill är att erbjuda ett koncept som höjer skördestabiliteten och därmed nettot genom att optimera alla plantors förutsättningar oavsett årsmån. 2

3 Systemet i detalj 1. Luckring och gödsling StripDrill-pinnarna är bara 25 mm breda för att flytta minimalt med jord. Den platta framsidan på pinnen skapar sprickor i jorden vilket påverkar rotutvecklingen positivt. Hårdmetallen på pinnen ger lång livslängd även för intensivt arbete på 30 cm djup i 15 km/tim. Fårorna gör att rötterna kan ta sig genom hårdare lager och bidrar även till att vatten snabbt dräneras bort från ytan vid stora mängder nederbörd. 2. En ren såbädd Begränsningstallrikarna stoppar jordflödet i sidled och garanterar därmed en halmfri såbädd. Detta är särskilt viktigt vid sådd av oljeväxter då det säkerställer plantutvecklingen. 3. Exakt fröplacering, jämn uppkomst Spirits väl beprövade såenhet säkerställer en mycket god fröplacering även i höga farter

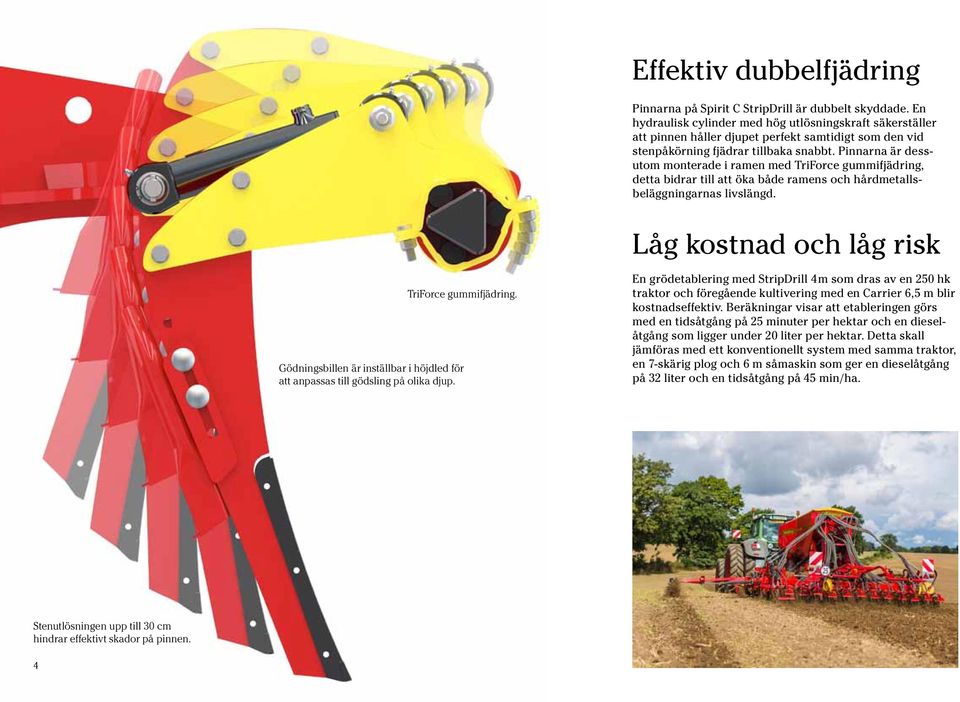

4 Effektiv dubbelfjädring Pinnarna på Spirit C StripDrill är dubbelt skyddade. En hydraulisk cylinder med hög utlösningskraft säkerställer att pinnen håller djupet perfekt samtidigt som den vid stenpåkörning fjädrar tillbaka snabbt. Pinnarna är dessutom monterade i ramen med TriForce gummifjädring, detta bidrar till att öka både ramens och hårdmetallsbeläggningarnas livslängd. Låg kostnad och låg risk TriForce gummifjädring. Gödningsbillen är inställbar i höjdled för att anpassas till gödsling på olika djup. En grödetablering med StripDrill 4 m som dras av en 250 hk traktor och föregående kultivering med en Carrier 6,5 m blir kostnadseffektiv. Beräkningar visar att etableringen görs med en tidsåtgång på 25 minuter per hektar och en dieselåtgång som ligger under 20 liter per hektar. Detta skall jämföras med ett konventionellt system med samma traktor, en 7-skärig plog och 6 m såmaskin som ger en dieselåtgång på 32 liter och en tidsåtgång på 45 min/ha. Stenutlösningen upp till 30 cm hindrar effektivt skador på pinnen. 4

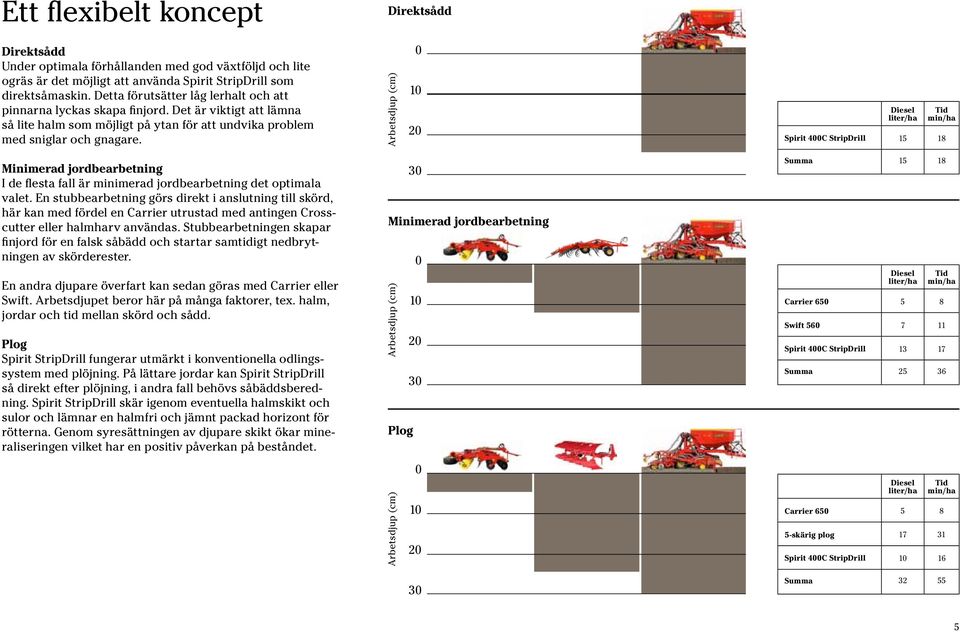

5 Ett flexibelt koncept Direktsådd Direktsådd Under optimala förhållanden med god växtföljd och lite ogräs är det möjligt att använda Spirit StripDrill som direktsåmaskin. Detta förutsätter låg lerhalt och att pinnarna lyckas skapa finjord. Det är viktigt att lämna så lite halm som möjligt på ytan för att undvika problem med sniglar och gnagare. Arbetsdjup (cm) Diesel liter/ha Tid min/ha Spirit 400C StripDrill Minimerad jordbearbetning I de flesta fall är minimerad jordbearbetning det optimala valet. En stubbearbetning görs direkt i anslutning till skörd, här kan med fördel en Carrier utrustad med antingen Crosscutter eller halmharv användas. Stubbearbetningen skapar finjord för en falsk såbädd och startar samtidigt nedbrytningen av skörderester. En andra djupare överfart kan sedan göras med Carrier eller Swift. Arbetsdjupet beror här på många faktorer, tex. halm, jordar och tid mellan skörd och sådd. Plog Spirit StripDrill fungerar utmärkt i konventionella odlingssystem med plöjning. På lättare jordar kan Spirit StripDrill så direkt efter plöjning, i andra fall behövs såbäddsberedning. Spirit StripDrill skär igenom eventuella halmskikt och sulor och lämnar en halmfri och jämnt packad horizont för rötterna. Genom syresättningen av djupare skikt ökar mineraliseringen vilket har en positiv påverkan på beståndet. 30 Minimerad jordbearbetning 0 Arbetsdjup (cm) Plog Arbetsdjup (cm) Summa Diesel liter/ha Tid min/ha Carrier Swift Spirit 400C StripDrill Summa Diesel liter/ha Tid min/ha Carrier skärig plog Spirit 400C StripDrill Summa

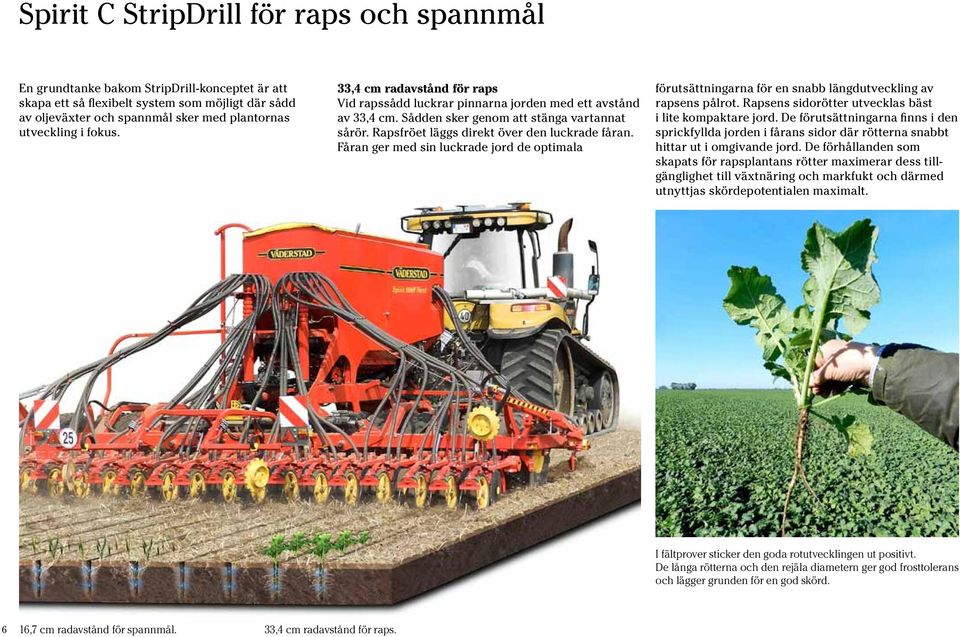

6 Spirit C StripDrill för raps och spannmål En grundtanke bakom StripDrill-konceptet är att skapa ett så flexibelt system som möjligt där sådd av oljeväxter och spannmål sker med plantornas utveckling i fokus. 33,4 cm radavstånd för raps Vid rapssådd luckrar pinnarna jorden med ett avstånd av 33,4 cm. Sådden sker genom att stänga vartannat sårör. Rapsfröet läggs direkt över den luckrade fåran. Fåran ger med sin luckrade jord de optimala förutsättningarna för en snabb längdutveckling av rapsens pålrot. Rapsens sidorötter utvecklas bäst i lite kompaktare jord. De förutsättningarna finns i den sprickfyllda jorden i fårans sidor där rötterna snabbt hittar ut i omgivande jord. De förhållanden som skapats för rapsplantans rötter maximerar dess tillgänglighet till växtnäring och markfukt och därmed utnyttjas skördepotentialen maximalt. I fältprover sticker den goda rotutvecklingen ut positivt. De långa rötterna och den rejäla diametern ger god frosttolerans och lägger grunden för en god skörd. 6 16,7 cm radavstånd för spannmål. 33,4 cm radavstånd för raps.

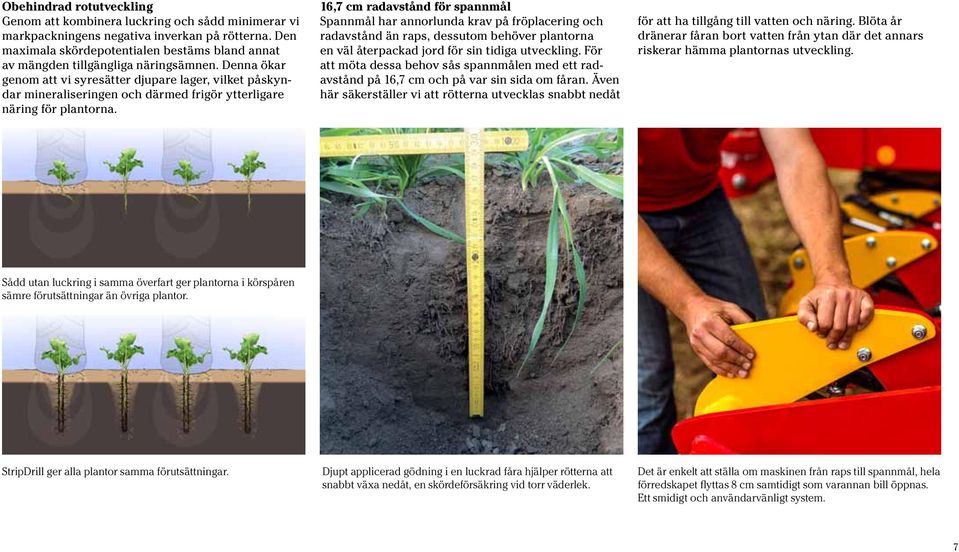

7 Obehindrad rotutveckling Genom att kombinera luckring och sådd minimerar vi markpackningens negativa inverkan på rötterna. Den maximala skördepotentialen bestäms bland annat av mängden tillgängliga näringsämnen. Denna ökar genom att vi syresätter djupare lager, vilket påskyndar mineraliseringen och därmed frigör ytterligare näring för plantorna. 16,7 cm radavstånd för spannmål Spannmål har annorlunda krav på fröplacering och radavstånd än raps, dessutom behöver plantorna en väl återpackad jord för sin tidiga utveckling. För att möta dessa behov sås spannmålen med ett radavstånd på 16,7 cm och på var sin sida om fåran. Även här säkerställer vi att rötterna utvecklas snabbt nedåt för att ha tillgång till vatten och näring. Blöta år dränerar fåran bort vatten från ytan där det annars riskerar hämma plantornas utveckling. Sådd utan luckring i samma överfart ger plantorna i körspåren sämre förutsättningar än övriga plantor. StripDrill ger alla plantor samma förutsättningar. Djupt applicerad gödning i en luckrad fåra hjälper rötterna att snabbt växa nedåt, en skördeförsäkring vid torr väderlek. Det är enkelt att ställa om maskinen från raps till spannmål, hela förredskapet flyttas 8 cm samtidigt som varannan bill öppnas. Ett smidigt och användarvänligt system. 7

8 Gödning på två djup säkrar skörden Fördelen med optimalt placerad gödning blir uppenbar vid extrema vädersituationer. Kalla och våta höstar frigör jorden bara låga halter av näring, särskilt problematisk är tillgången på kväve och fosfor. Vid rapsodling leder detta till en sämre utvecklad gröda inför vintern. I stora delar av Europa spås klimatförändringarna leda till torrare vårar. Detta leder till att det översta jordskiktet lätt torkar upp och hämmar näringsupptaget och beståndsutvecklingen. Med StripDrill precisionsgödsling vädersäkras odlingen och vi ökar nettot med effektivare växt-näringsutnyttjande. Grund gödsling för tidig utveckling Kombisådd gödning på 5-10 cm djup kan snabbt nås av plantornas rötter, vilket enligt flera försök leder till högre skördar. Samtidigt som skörden blir högre ökar även det totala kväveupptaget. Franska försök (Arvalis,Soufflet, EMC2) visar att en mindre mängd placerad gödning levererade samma skörd som en större mängd bredspridd gödning. Raps hör till de grödor som svarar bäst på kombigödsling eftersom mycket kväve åtgår i nedbrytning av förfruktens halm. Genom att gödsla i den halmfria fåran får plantan stadig tillgång till kväve. 0 5 cm 10 cm 15 cm Grund gödsling 5-10 cm 20 cm 25 cm Djup gödsling > 15 c m 8 30 cm

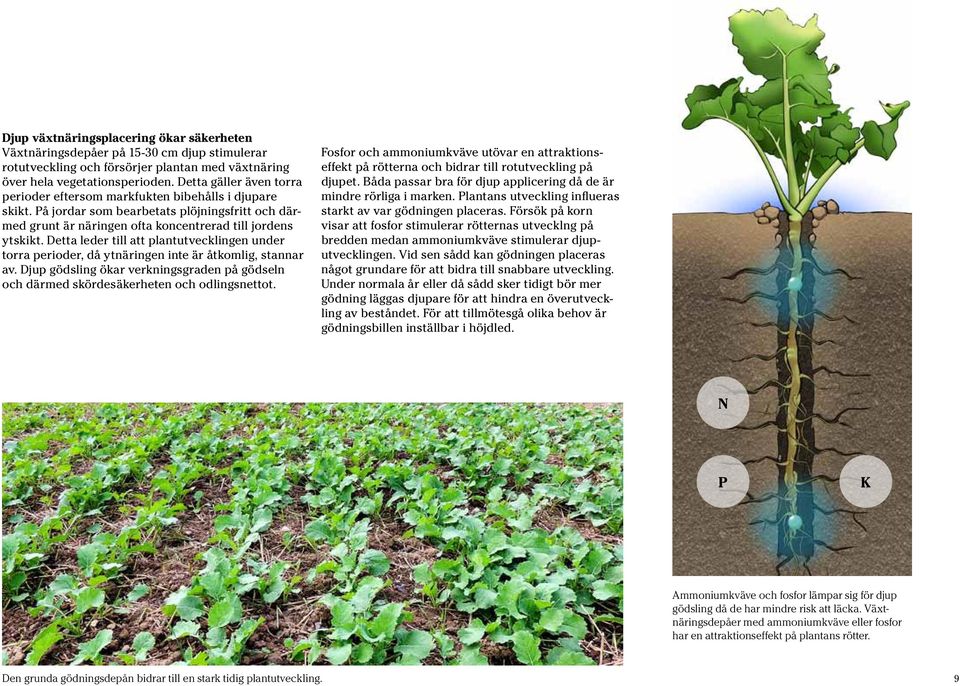

9 Djup växtnäringsplacering ökar säkerheten Växtnäringsdepåer på cm djup stimulerar rotutveckling och försörjer plantan med växtnäring över hela vegetationsperioden. Detta gäller även torra perioder eftersom markfukten bibehålls i djupare skikt. På jordar som bearbetats plöjningsfritt och därmed grunt är näringen ofta koncentrerad till jordens ytskikt. Detta leder till att plantutvecklingen under torra perioder, då ytnäringen inte är åtkomlig, stannar av. Djup gödsling ökar verkningsgraden på gödseln och därmed skördesäkerheten och odlingsnettot. Fosfor och ammoniumkväve utövar en attraktionseffekt på rötterna och bidrar till rotutveckling på djupet. Båda passar bra för djup applicering då de är mindre rörliga i marken. Plantans utveckling influeras starkt av var gödningen placeras. Försök på korn visar att fosfor stimulerar rötternas utvecklng på bredden medan ammoniumkväve stimulerar djuputvecklingen. Vid sen sådd kan gödningen placeras något grundare för att bidra till snabbare utveckling. Under normala år eller då sådd sker tidigt bör mer gödning läggas djupare för att hindra en överutveckling av beståndet. För att tillmötesgå olika behov är gödningsbillen inställbar i höjdled. N P K Ammoniumkväve och fosfor lämpar sig för djup gödsling då de har mindre risk att läcka. Växtnäringsdepåer med ammoniumkväve eller fosfor har en attraktionseffekt på plantans rötter. Den grunda gödningsdepån bidrar till en stark tidig plantutveckling. 9

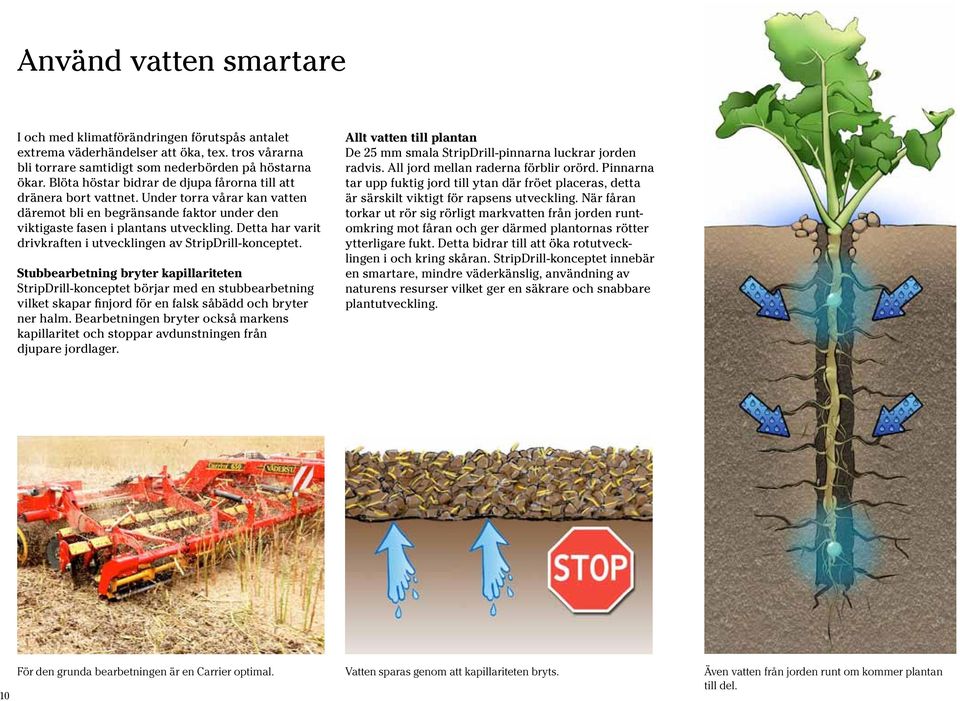

10 Använd vatten smartare I och med klimatförändringen förutspås antalet extrema väderhändelser att öka, tex. tros vårarna bli torrare samtidigt som nederbörden på höstarna ökar. Blöta höstar bidrar de djupa fårorna till att dränera bort vattnet. Under torra vårar kan vatten däremot bli en begränsande faktor under den viktigaste fasen i plantans utveckling. Detta har varit drivkraften i utvecklingen av StripDrill-konceptet. Stubbearbetning bryter kapillariteten StripDrill-konceptet börjar med en stubbearbetning vilket skapar finjord för en falsk såbädd och bryter ner halm. Bearbetningen bryter också markens kapillaritet och stoppar avdunstningen från djupare jordlager. Allt vatten till plantan De 25 mm smala StripDrill-pinnarna luckrar jorden radvis. All jord mellan raderna förblir orörd. Pinnarna tar upp fuktig jord till ytan där fröet placeras, detta är särskilt viktigt för rapsens utveckling. När fåran torkar ut rör sig rörligt markvatten från jorden runtomkring mot fåran och ger därmed plantornas rötter ytterligare fukt. Detta bidrar till att öka rotutvecklingen i och kring skåran. StripDrill-konceptet innebär en smartare, mindre väderkänslig, användning av naturens resurser vilket ger en säkrare och snabbare plantutveckling. 10 För den grunda bearbetningen är en Carrier optimal. Vatten sparas genom att kapillariteten bryts. Även vatten från jorden runt om kommer plantan till del.

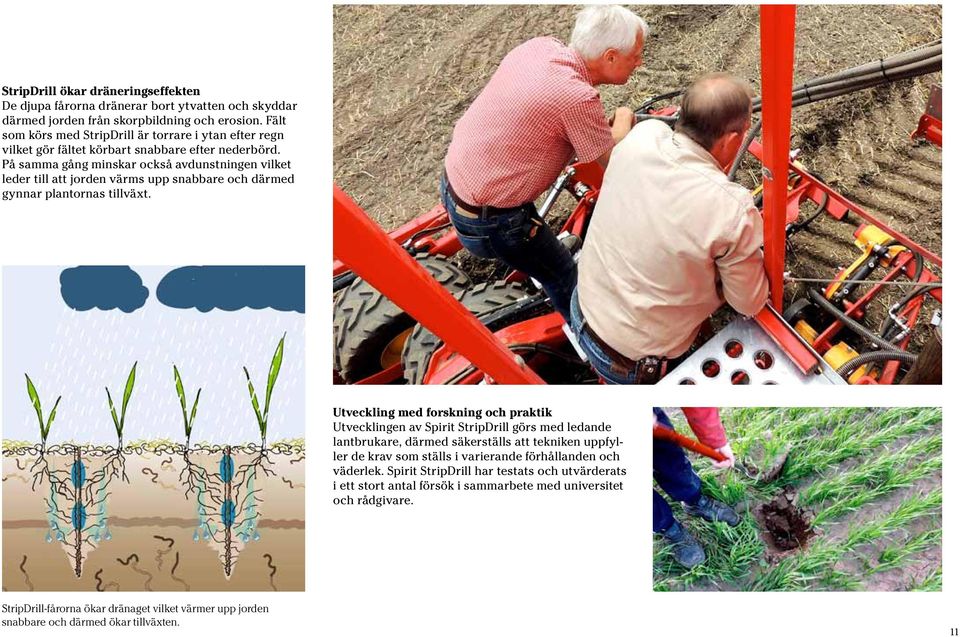

11 StripDrill ökar dräneringseffekten De djupa fårorna dränerar bort ytvatten och skyddar därmed jorden från skorpbildning och erosion. Fält som körs med StripDrill är torrare i ytan efter regn vilket gör fältet körbart snabbare efter nederbörd. På samma gång minskar också avdunstningen vilket leder till att jorden värms upp snabbare och därmed gynnar plantornas tillväxt. Utveckling med forskning och praktik Utvecklingen av Spirit StripDrill görs med ledande lantbrukare, därmed säkerställs att tekniken uppfyller de krav som ställs i varierande förhållanden och väderlek. Spirit StripDrill har testats och utvärderats i ett stort antal försök i sammarbete med universitet och rådgivare. StripDrill-fårorna ökar dränaget vilket värmer upp jorden snabbare och därmed ökar tillväxten. 11

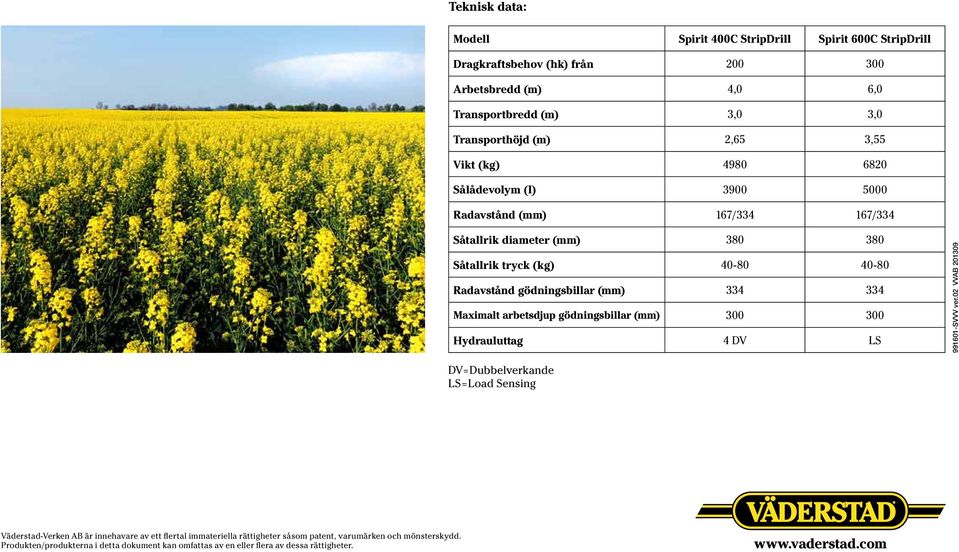

12 Teknisk data: Modell Spirit 400C StripDrill Spirit 600C StripDrill Dragkraftsbehov (hk) från Arbetsbredd (m) 4,0 6,0 Transportbredd (m) 3,0 3,0 Transporthöjd (m) 2,65 3,55 Vikt (kg) Sålådevolym (l) Radavstånd (mm) 167/ /334 Såtallrik diameter (mm) Såtallrik tryck (kg) Radavstånd gödningsbillar (mm) Maximalt arbetsdjup gödningsbillar (mm) Hydrauluttag 4 DV LS SVVV ver.02 VVAB DV=Dubbelverkande LS=Load Sensing Väderstad-Verken AB är innehavare av ett flertal immateriella rättigheter såsom patent, varumärken och mönsterskydd. Produkten/produkterna i detta dokument kan omfattas av en eller flera av dessa rättigheter.
