Utbildning vid leverans Klart att användas omgående Skjuter sönder berg & sten med omedelbar verkan

Transkript

1 Utrustning för Berg- & Stenspräckning Utbildning vid leverans Klart att användas omgående Skjuter sönder berg & sten med omedelbar verkan SIMPLEX Den enda Stenspräckningspatronen med separat tändare Säkrare & Effektivare Världspatent 1

2 Stenspräckning Historik Stenspräckning Made in Sweden SIMPLEX Ett världspatent Om företaget Power Tools är ett familjeföretag som startades av Jan-Åke Bengtsson på 1970-talet. Företaget startade som tillverkare av lerduvor och hagelammunition och har lång historik inom kruthantering. All produktion och produktutveckling sker på företaget i Herrljunga. I början av 2000-talet gav sig företaget in i en ny bransch och började producera utrustning för stenspräckning. Stenspräckaren som var det första systemet för spräckning utvecklades ganska snabbt till dagens SIMPLEX system med elektrisk tändning. Den första Simplexpatronen hade integrerad tändare i patronen. Efter ett par års utvecklingsarbete skedde ett stort genombrott tändaren separerades ifrån patronen vilket gjorde den både säkrare och effektivare. Företaget är sedan flera år marknadsledande inom produkter för spräckning av sten, berg och betong och är innehavare av ett flertal patent på sina produkter som sträcker sig över de flesta länder i världen. Kunderna är allt ifrån den ensamma entreprenören till Skanska, NCC, Peab, Svevia m.fl. SIMPLEX Familjen Bengtsson som fortfarande driver företaget har under åren förvandlat familjegården till något som idag mer liknar ett mindre industriområde. Tändare Tändaren är standard i klass 2. Om man befinner sig i starka kraftfält kan man självklart få en tändare i klass 3. + Patron+Tändare Patron = 2 Stenspräckaren Detta var den första produkten Power Tools tog fram

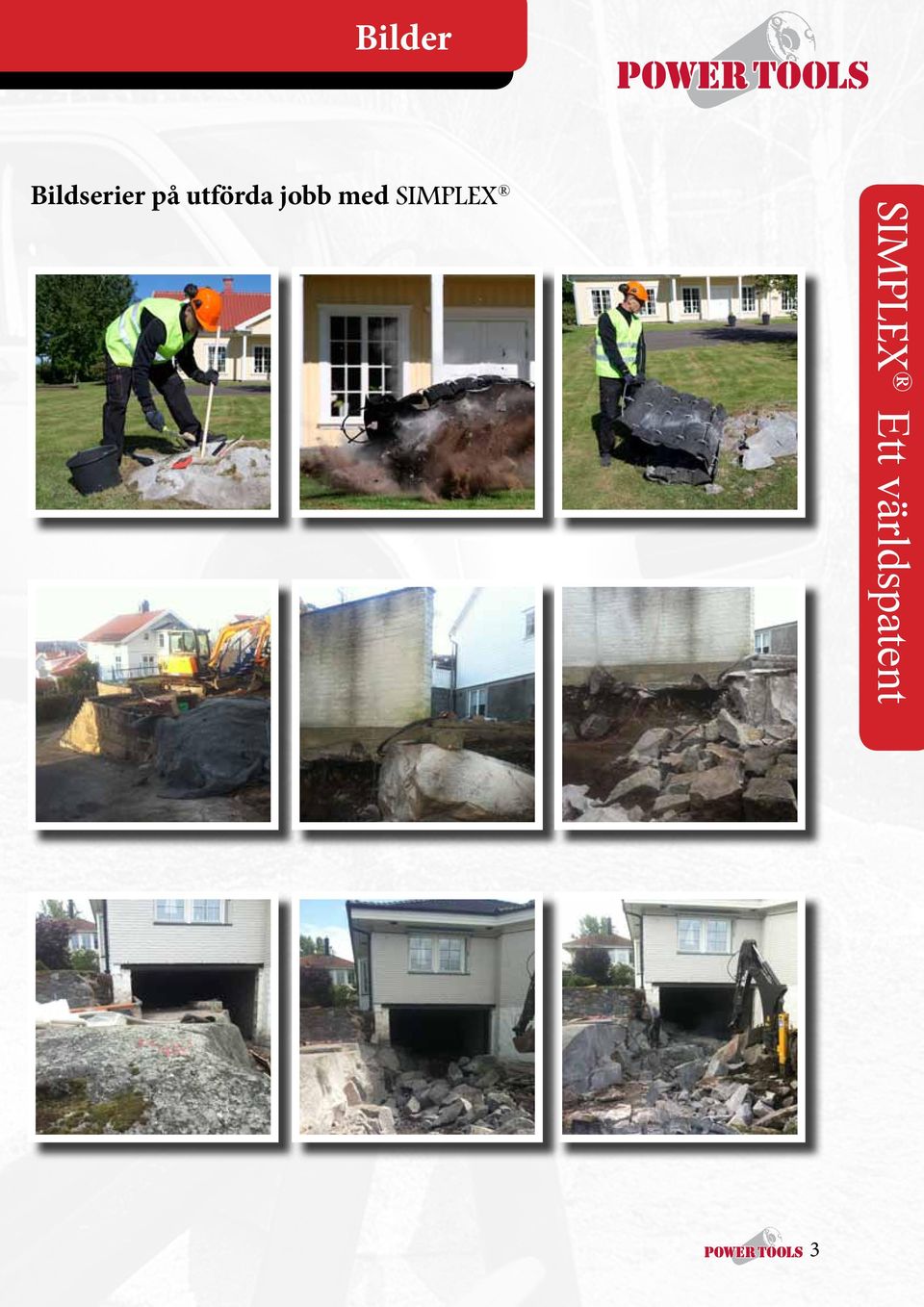

3 SIMPLEX Bilder SIMPLEX Ett Ett världspatent världspatent Bildserier på utförda jobb med SIMPLEX 3

4 Stenspräckning Information SIMPLEX SIMPLEX Ett världspatent SIMPLEX Den enda stenspräckningspatronen med separat tändare Ett världspatent för framtiden Säkrare - Effektivare - Framtidssäkrad Vibrationssäkert Simplex är ett system för spräckning i sten, berg och betong från Power Tools. Systemet utlöser elektriskt små krutladdade patroner. Under lång tid har Power Tools utvecklat en ny serie elektriska stenspräckningspatroner, utvecklingen har gått från patroner med inbyggda tändare till en helt ny serie patroner med separata tändare. Detta innebär för användaren, bättre effekt, större säkerhet och svarar upp mot framtida krav. En annan klar fördel med separat tändare är att man kan välja om man vill ha klass 2 eller klass 3 tändare till patronen. Krutet har den fördelen att det har mycket lägre förbränningshastighet jämfört med konventionellt sprängämne. Genom detta minimerar man risker, arbetar miljövänligt, ekonomiskt och kan undvika dyra besiktningar av husgrunder. Tack vare att vibrationerna klingar ut snabbt kan spräckning ske nära husgrunder, vattenledningar, fjärrvärmeledningar, elledningar och andra känsliga objekt utan att dessa tar någon skada. Även mindre stenar och små bergsklackar som sticker upp i gräsmattan är lämpliga att ta bort genom att använda sig av stenspräckning. Stenspräckning används idag av Skanska, PEAB, NCC, Svevia samt flera tusen andra entreprenörer. Vid köp av utrustning ingår leverans och utbildning där våra kompetenta utbildare levererar utrustningen och genomför utbildningen på plats. Utbildningen sker antingen hos kunden eller på plats hos Power Tools i Herrljunga, Stockholm eller Uppsala. 4

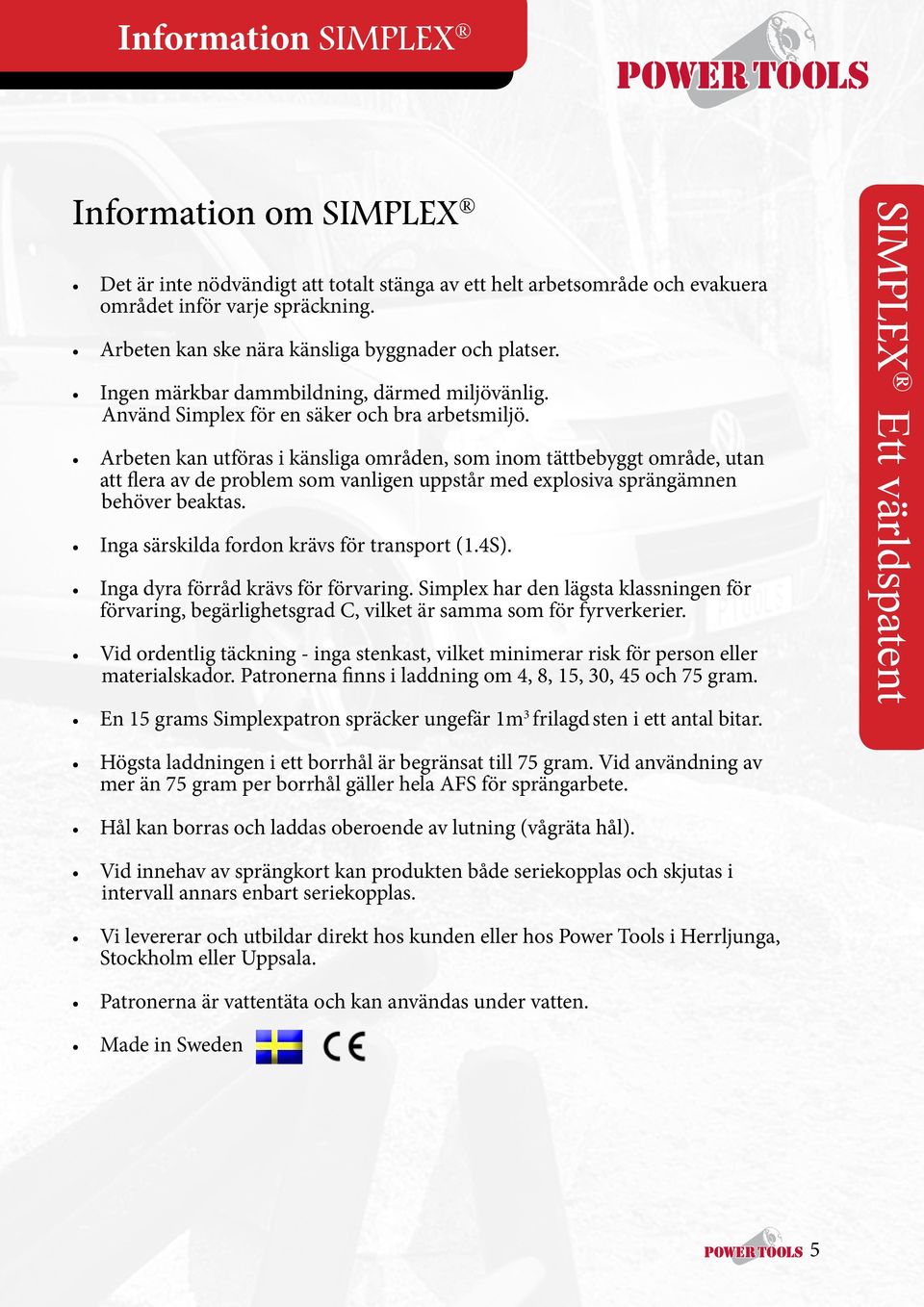

5 Information SIMPLEX SIMPLEX SIMPLEX Ett Ett världspatent världspatent Information om SIMPLEX Det är inte nödvändigt att totalt stänga av ett helt arbetsområde och evakuera området inför varje spräckning. Arbeten kan ske nära känsliga byggnader och platser. Ingen märkbar dammbildning, därmed miljövänlig. Använd Simplex för en säker och bra arbetsmiljö. Arbeten kan utföras i känsliga områden, som inom tättbebyggt område, utan att flera av de problem som vanligen uppstår med explosiva sprängämnen behöver beaktas. Inga särskilda fordon krävs för transport (1.4S). Inga dyra förråd krävs för förvaring. Simplex har den lägsta klassningen för förvaring, begärlighetsgrad C, vilket är samma som för fyrverkerier. Vid ordentlig täckning - inga stenkast, vilket minimerar risk för person eller materialskador. Patronerna finns i laddning om 4, 8, 15, 30, 45 och 75 gram. En 15 grams Simplexpatron spräcker ungefär 1m3 frilagd sten i ett antal bitar. Högsta laddningen i ett borrhål är begränsat till 75 gram. Vid användning av mer än 75 gram per borrhål gäller hela AFS för sprängarbete. Hål kan borras och laddas oberoende av lutning (vågräta hål). Vid innehav av sprängkort kan produkten både seriekopplas och skjutas i intervall annars enbart seriekopplas. Vi levererar och utbildar direkt hos kunden eller hos Power Tools i Herrljunga, Stockholm eller Uppsala. Patronerna är vattentäta och kan användas under vatten. Made in Sweden 5

6 SIMPLEX Ett världspatent Stenspräckning Information SIMPLEX Hur kommer man i gång med SIMPLEX? För att få använda Simplexsystemet krävs att man är 18 år fyllda och att man har genomgått en utbildning som Power Tools ombesörjer för. Utbildningen tar cirka 4-6 timmar beroende på antal deltagare. Efter genomförd utbildning erhåller man ett spräckkort och är då godkänd för att arbeta med SIMPLEX. I utbildningen ingår även ett startpaket. I startpaketet ingår följande: Väska med tändapparat, kabel 30 meter, 4 st klämmor, täckduk (5x5 m), laddkäpp, hink, spade. Information om utbildning Utbildningen består av två delar, en praktisk och en teoretisk. Den praktiska delen omfattar borrning, laddning och skjutning. Alla säkerhetsaspekter och riskanalyseringar ingår. Den teoretiska delen består av genomgång av aktuella lagar och regler, diskussioner och avslutas med ett teoretiskt test. Som bevis för genomförd utbildning får du ett Spräckkort. Spräckkortet gäller endast för Power Tools produkter och det system du genomgått utbildning på. Produkter från andra tillverkare av t.ex. sprängkapslar, stenspräckningspatroner, dynamit eller andra explosiva varor är helt förbjudet att använda under det spräckkort du fått från Power Tools Spräckutrustning. 6

7 Information SIMPLEX SIMPLEX Vad är Simplex? Hur säker är Simplex? Finns det trögare tändare? Går det att använda Simplex under vatten? Vilka kunder köper era produkter? Simplex är en krutbaserad patron med ett krut som är specialutvecklat för stenspräckning. Krutet i patronen har en brinnhastighet på ungefär 350 m/s att jämföra med dynamit som har en brinnhastighet på ungefär m/s. Krutets låga brinnhastighet gör att det skapas minimalt med vibrationer. På de tidigare patronerna som Power Tools tillverkade satt den elektriska tändaren integrerad i patronen. För att maximera säkerheten har Power Tools vidareutvecklat patronen till dagens Simplexpatron. Simplexsystemet består av en patron med separat elektrisk tändare. Patronen och den elektriska tändaren sammanförs och patronen blir då skarp precis innan spräckning. Detta ökar säkerheten vid handhavandet av produkten, och även vid transport och förvaring. Med den nya Simplexmetoden har vi lagt ner mycket tid och arbete för att öka säkerheten maximalt. Patronen och tändaren levereras separerade. Anledningen till att vi har vidareutvecklat vår tidigare patron och separerat den elektriska tändaren från patronen är att vi helt vill eliminera risken för att patronen skall få en ofrivillig tändning. Det föreligger alltid en risk för att elektriska tändare kan påverkas av kraftfält som högspänningsledningar, jordkabel eller radiosändare under transport och hantering. Att man inte får ha sprängkapseln integrerad i dynamiten i annat fall än när man skall spränga är ju en självklarhet. Detta är lika självklart när det gäller våra produkter. Ja det finns det. Detta är en av fördelarna med SIMPLEX att man kan välja tändare. Om man skall spräcka sten i områden med starka kraftfält så kan man beställa klass 3 tändare från oss. Anledningen att vi levererar standard klass 2 tändare är att klass 3 tändarna kräver mer ström och begränsar då antalet patroner man kan skjuta i serie och batteriet i tändapparaten förbrukas betydligt fortare än med klass 2 tändarna. Ja, Simplexpatronerna är helt vattentäta och fungerar utmärkt under vatten. Mer än entreprenörer använder sig av Power Tools produkter. Våra kunder är allt från den egna entreprenören till de större företagen som Skanska, Peab, NCC, Svevia m.m. 7 SIMPLEX Ett Ett världspatent världspatent Frågor & Svar

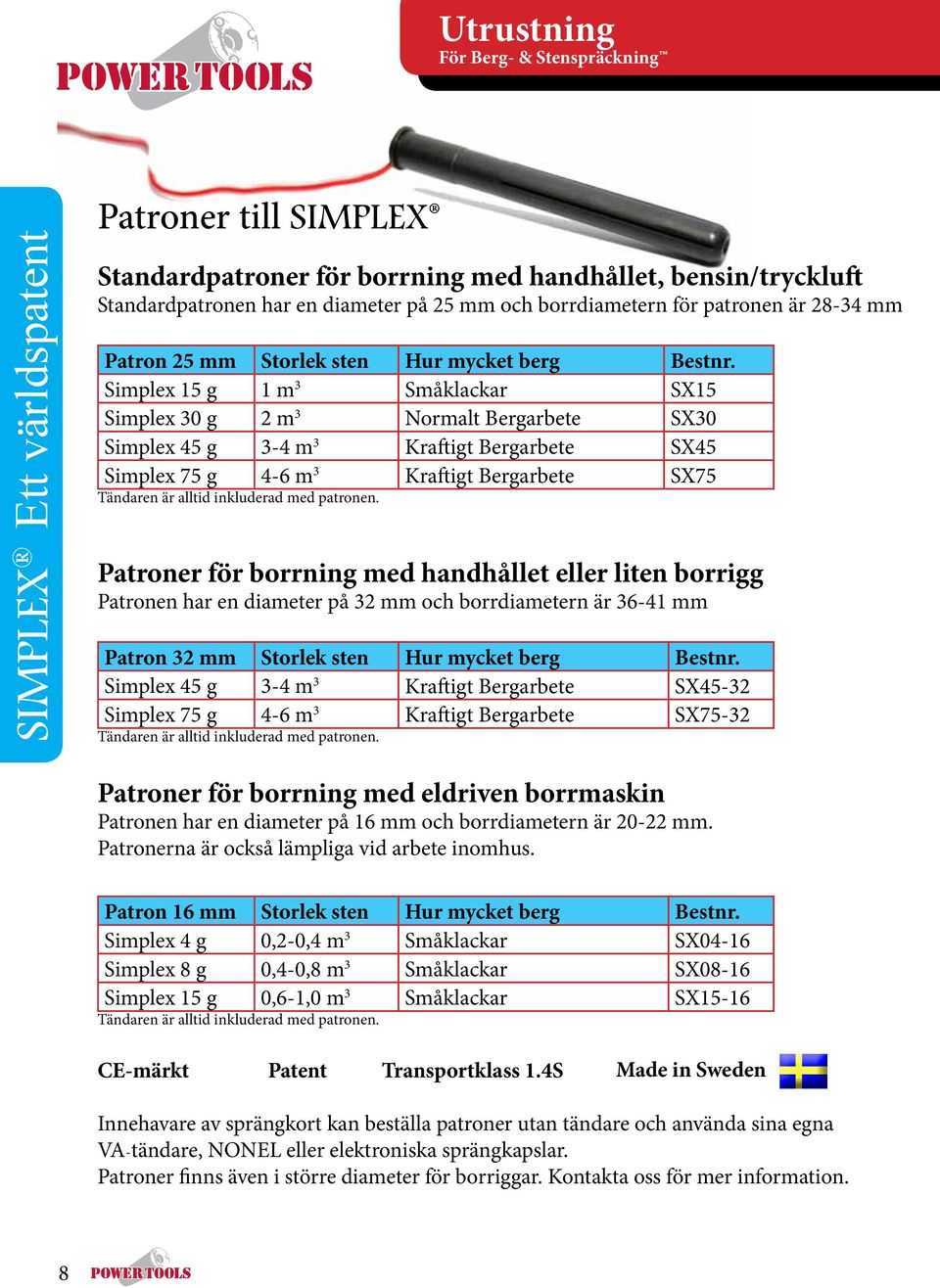

8 Utrustning För Berg- & Stenspräckning SIMPLEX Ett världspatent Patroner till SIMPLEX Standardpatroner för borrning med handhållet, bensin/tryckluft Standardpatronen har en diameter på 25 mm och borrdiametern för patronen är mm Patron 25 mm Storlek sten Hur mycket berg Bestnr. Simplex 15 g 1 m 3 Småklackar SX15 Simplex 30 g 2 m 3 Normalt Bergarbete SX30 Simplex 45 g 3-4 m 3 Kraftigt Bergarbete SX45 Simplex 75 g 4-6 m 3 Kraftigt Bergarbete SX75 Tändaren är alltid inkluderad med patronen. Patroner för borrning med handhållet eller liten borrigg Patronen har en diameter på 32 mm och borrdiametern är mm Patron 32 mm Storlek sten Hur mycket berg Bestnr. Simplex 45 g 3-4 m 3 Kraftigt Bergarbete SX45-32 Simplex 75 g 4-6 m 3 Kraftigt Bergarbete SX75-32 Tändaren är alltid inkluderad med patronen. Patroner för borrning med eldriven borrmaskin Patronen har en diameter på 16 mm och borrdiametern är mm. Patronerna är också lämpliga vid arbete inomhus. Patron 16 mm Storlek sten Hur mycket berg Bestnr. Simplex 4 g 0,2-0,4 m 3 Småklackar SX04-16 Simplex 8 g 0,4-0,8 m 3 Småklackar SX08-16 Simplex 15 g 0,6-1,0 m 3 Småklackar SX15-16 Tändaren är alltid inkluderad med patronen. CE-märkt Patent Transportklass 1.4S Made in Sweden Innehavare av sprängkort kan beställa patroner utan tändare och använda sina egna VA-tändare, NONEL eller elektroniska sprängkapslar. Patroner finns även i större diameter för borriggar. Kontakta oss för mer information. 8

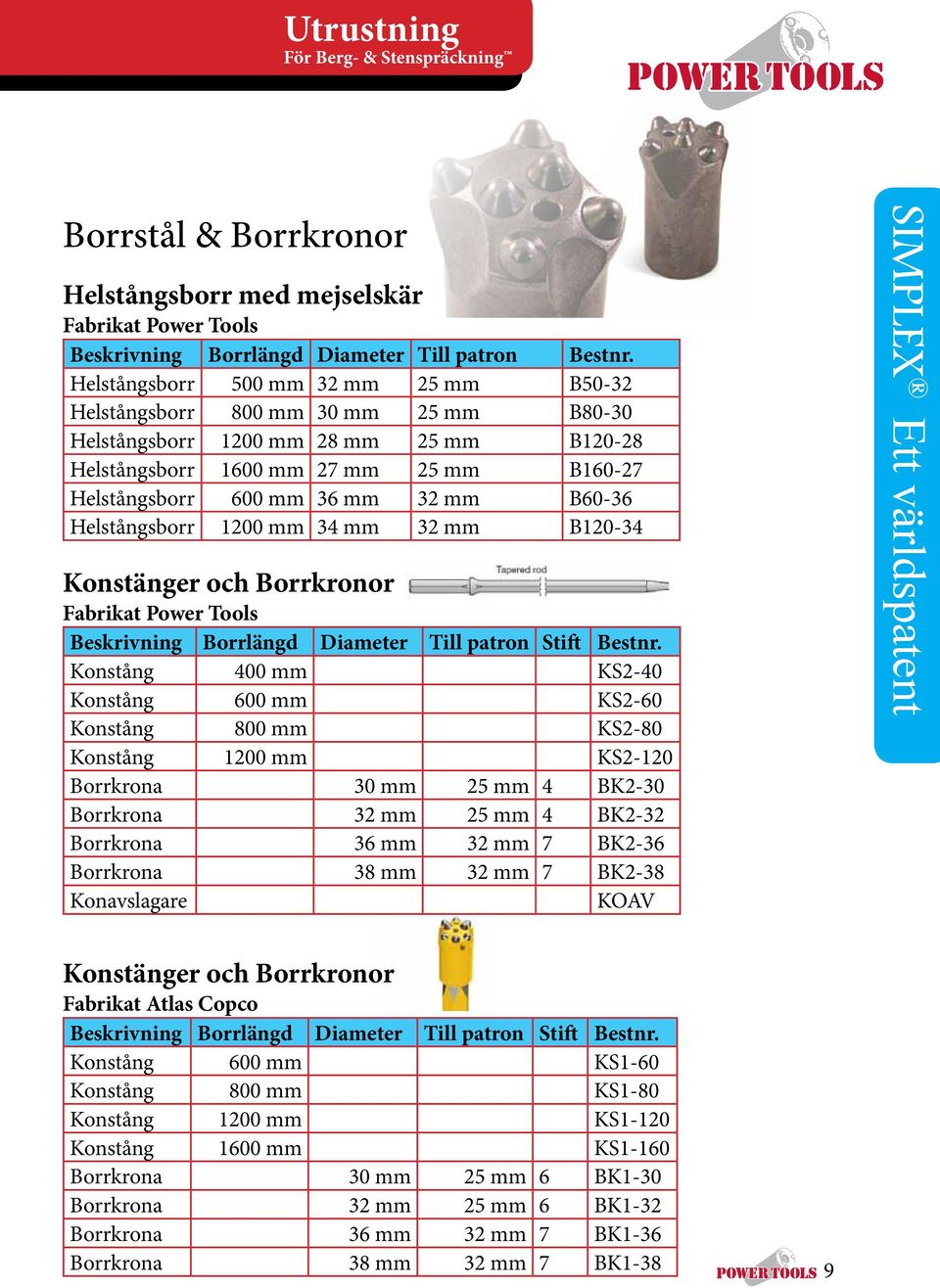

9 Utrustning För Berg- & Stenspräckning Borrstål & Borrkronor Helstångsborr med mejselskär Fabrikat Power Tools Beskrivning Borrlängd Diameter Till patron Bestnr. Helstångsborr 500 mm 32 mm 25 mm B50-32 Helstångsborr 800 mm 30 mm 25 mm B80-30 Helstångsborr 1200 mm 28 mm 25 mm B Helstångsborr 1600 mm 27 mm 25 mm B Helstångsborr 600 mm 36 mm 32 mm B60-36 Helstångsborr 1200 mm 34 mm 32 mm B Konstänger och Borrkronor Fabrikat Power Tools Beskrivning Borrlängd Diameter Till patron Stift Bestnr. Konstång 400 mm KS2-40 Konstång 600 mm KS2-60 Konstång 800 mm KS2-80 Konstång 1200 mm KS2-120 Borrkrona 30 mm 25 mm 4 BK2-30 Borrkrona 32 mm 25 mm 4 BK2-32 Borrkrona 36 mm 32 mm 7 BK2-36 Borrkrona 38 mm 32 mm 7 BK2-38 Konavslagare KOAV SIMPLEX Ett världspatent Konstänger och Borrkronor Fabrikat Atlas Copco Beskrivning Borrlängd Diameter Till patron Stift Bestnr. Konstång 600 mm KS1-60 Konstång 800 mm KS1-80 Konstång 1200 mm KS1-120 Konstång 1600 mm KS1-160 Borrkrona 30 mm 25 mm 6 BK1-30 Borrkrona 32 mm 25 mm 6 BK1-32 Borrkrona 36 mm 32 mm 7 BK1-36 Borrkrona 38 mm 32 mm 7 BK1-38 9

10 Utrustning För Berg- & Stenspräckning SIMPLEX Ett världspatent Borrstål Hammarborr med SDS fäste Fabrikat Hitachi Beskrivning Borrlängd Diameter Till patron Bestnr. Zentroplus 400 mm 20 mm 16 mm B45-20 Zentromax 400 mm 20 mm 16 mm B52-20 Zentromax 450 mm 28 mm 25 mm B57-28 Zentromax 550 mm 28 mm 25 mm B67-28 Gängade borrkronor och konstänger Se prislistan/kontakta oss Beskrivning Längd Bestnr. Avspärrningsband 250 m AB Skyddsmattor Benämning Storlek Vikt Bestnr. Skyddsmatta 90 x 190 cm ca 60 kg PT060 Skyddsmatta 200 x 250 cm ca 350 kg PT350 Skyddsmatta 200 x 300 cm ca 450 kg PT450 Skyddsmatta 300 x 300 cm ca 680 kg PT680 Täckduk 5 x 5 m DUK Större mattor finns. Kontakta oss för mer information. Täckduk 10 Skyddsmattor finns i storlekar från 60 kg kg. Täckduken släpper igenom luften och är till för att stoppa eventuellt splitter. Denna duk tar inte upp vatten vilket gör den lättarbetad i alla väder.

11 Utrustning För Berg- & Stenspräckning Borrmaskiner SIMPLEX Ett världspatent Pionjär borrmaskin komplett i låda Oftast har vi borrmaskiner i lager. Modellerna varierar, de vanligaste är Pionjär 80 och den nyare Pionjär 120. Borrmaskinerna ligger förpackade i rejäla trälådor med en hel del tillbehör och borr. Vi säljer maskinerna i befintligt skick och utan garanti. För lagersaldo och aktuella priser kontakta oss. Vi har även pneumatiska bergborrmaskiner att erbjuda. 11

12 Utrustning För Berg- & Stenspräckning Borrigg Mini MR1 SIMPLEX Ett världspatent Borrigg Mini MR1 från Power Tools har en lätt men stabil konstruktion. Den ger användaren möjlighet att montera en egen handhållen borrmaskin, bensin, tryckluft eller hydraulisk. Genom att ansluta en dammsugarenhet till den förmonterade anslutningen får du en säker och bra arbetsmiljö. Du uppfyller de arbetsmiljökrav som finns. Borrigg Mini MR1 monteras på ett S30, S40 eller S45-fäste. Genom att också montera borriggen på en rototilt får man en mycket flexibel borrning. Man sparar tid samt undviker det slitage och belastning som handhållen borrning innebär för kroppen. Borriggen ansluts till maskinens 12 volts eluttag. Släden som styr den monterade borrmaskinen manövreras trådlöst från såväl i hytten som utanför. Borrigg Mini MR1 passar till grävmaskiner från 1,5 till 6 ton. Maximal borrlängd 1,6 m som standard. Det finns även en modell för grävmaskiner från 6 ton och uppåt. Borrigg MR2. 12

13 Utrustning För Berg- & Stenspräckning Patent Pending Borrigg Mini MR1 består av följande komponenter: Borrstativ Stödben Styrbox med kabel (kopplas till batteri) Kabel med buntband (ska sitta mellan styrbox och borrigg) Trådlös fjärrkontroll Dammsugaruttag Teknisk data Borrigg Mini MR1 Passar till S30, S40 och S45-fäste. Max borrlängd 1,6 m i standardutförande. Vikt ca: 130 kg i standardutförande. Längd 2,5 m i standardutförande. Längden går att få i andra mått enligt önskemål. Borriggen är helt galvaniserad. SIMPLEX Ett världspatent Extra tillbehör: Manuell höj/sänk kontroll (sitter kopplad med en kabel på styrboxen). Av/på stängningsventil för tryckluftsdriven borrhammare med styrbox och fjärrkontroll. Kontakta oss för prisuppgift Made in Sweden 13

14 Utrustning För Berg- & Stenspräckning SIMPLEX Ett världspatent Stenspräckningspatroner Passar till vårt äldre system Stenspräckaren, Patronerna passar även till Rock Cracker och Boulder Buster. Glöm inte att underhålla din stenspräckare, beställ reservdelar från oss. Starter Cartridge Starter Cartridge appliceras i Stenspräckaren innan avfyrning. Patronerna levereras i askar om 25 st. En förpackning innehåller 250 patroner. CE-märkt Vårt första system, Stenspräckaren Made in Sweden Cracker Cartridge Cracker Cartridge är en förstärkningspatron som appliceras i det borrade hålet innan avfyrning. Patronerna levereras i askar om 25 st. En förpackning innehåller 250 patroner. CE-märkt Made in Sweden 14

15 Bilder Laddning av sten pågår med SIMPLEX SIMPLEX Ett världspatent Spräckning av betong med SIMPLEX 15

16 Kontakta oss för närmare information Södra Sverige Huvudkontor Power Tools AB Norra Säm Herrljunga Telefon: E-post: Stockholmsområdet Power Tools Stockholm AB Törnbystigen Upplands Väsby Mobil: E-post: hakan@ptools.se Uppsala och norrut Power Tools Uppsala AB Fålhagsleden Uppsala Mobil: E-post: jonny@ptools.se
