1 KOMPLETT VAGNSPROGRAM Designade av nordiska lantbrukare

2 DESIGNADE AV NORDISKA LANTBRUKARE KONSTANT UTVECKLING AV VAGNARNA MI tippvagnsprogram består i dag av 5 serier av tippvagnar med lastkapacitet på 8 till 30 ton. Vagnarna utvecklas löpande, så de följer med ändringar i kundernas behov och efterfrågan samt regleverk. Vagnarna produceras i Litauen på Umega fabriken, som även producerar tippvagnar till andra länder. Fabriken arbetar efter flera ISO-normer för att säkra, att kvaliteten alltid är av samma standard. MI och Umega har ett tätt samarbete och möts flera gånger per år för att diskutera synpunkter från de danska lantbrukarna till vagnarna. STORT VÄRDE FÖR PENGANA MI tippvagnarna är varken de dyraste eller de billigaste vagnarna på marknaden. De ligger stadigt i mitten, där de flesta lantbrukarna kan få sitt behov uppfyllt även vad gäller möjlig extrautrustning, och där standardutrustningen ger riktigt gott värde för pengarna. SERVICE OCH SUPPORT I SVERIGE MI tippvagnarna säljs av MI återförsäljare runt om i landet, så det finns alltid kvalificerad support samt slit- och reservdelar i närheten. Hela sortimentet av MI tipvagnar kan ses på 2

3 DU FÅR RIKLIGT MED EXTRAUTRUSTNING MI tippvagnar levereras med rikligt med utrustning, som andra vagnsproducenter väljer att erbjuda som extrautrustning. Utrustning som hydrauliska bromsar, LED-belysning och tippstabilisator mm ökar både säkerheten och körglädjen för dig och dina medtrafikanter. De olika vagnsmodellerna erbjuds dessutom med individuella extrautrustningar se detta på de följande produktsidorna under extrautrustning. INSTÄLLBAR DRAGÖGLA På alla SPC vagnar kan dragöglan bytas och höjden ställas in. KOMPLETT LED-BELYSNING är standard på alla MI tippvagnar. SPANNMÅLSLUCKA är standard på alla MI tippvagnar. ADR HJULAXLAR är standard på alla MI tippvagnar. Vagnar från 14 ton och mer har alla axlar med 10 håls nav. LÅS med tvångslåsning av den franska baklämmnen säkrar tät stängning. Det är standard på alla SPC vagnar. TIPPSTABILISATOR är standard på SPC 20 och CD 300 vagnar. Tippstabilisator gör vagnen stabil under avlastning. STEGE är standard på alla MI tippvagnar. Ruta är standard på alla SPC vagnar. HYDRAULISKA ADR BROMSAR är standard på alla MI tippvagnar. PILOTSTYRD SLANGBROTTS- VENTIL förhindrar ofrivillig öppning eller sänkning vid slangbrott. Det är standard på alla SPC vagnar. 3

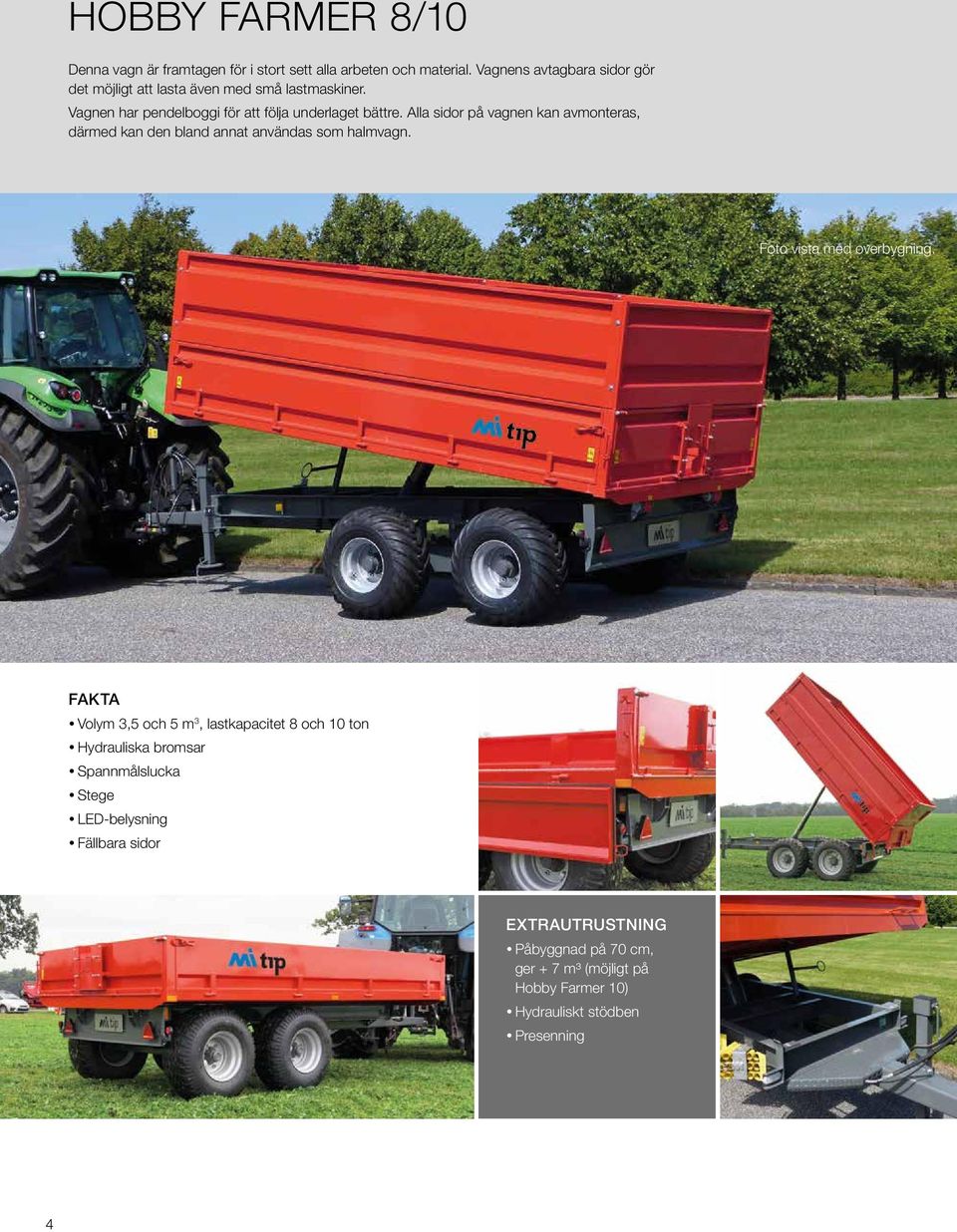

4 HOBBY FARMER 8/10 Denna vagn är framtagen för i stort sett alla arbeten och material. Vagnens avtagbara sidor gör det möjligt att lasta även med små lastmaskiner. Vagnen har pendelboggi för att följa underlaget bättre. Alla sidor på vagnen kan avmonteras, därmed kan den bland annat användas som halmvagn. Foto vista med overbygning. FAKTA yvolym 3,5 och 5 m 3, lastkapacitet 8 och 10 ton yhydrauliska bromsar yspannmålslucka ystege yled-belysning yfällbara sidor EXTRAUTRUSTNING ypåbyggnad på 70 cm, ger + 7 m³ (möjligt på Hobby Farmer 10) yhydrauliskt stödben ypresenning 4

5 FARMER En mycket allsidig vagn till det mesta material. De avtagbara sidorna gör det möjligt att lasta vagnen även med små lastmaskiner. Vagnen har fjädrad boggi för bästa komfort. Baklämmen består av en 120 cm topphängd och 30 cem hydraulisk bakläm. FAKTA yvolym 18 m 3, lastkapacitet 14 ton yhydrauliska bromsar på alla hjul ystege yhydraulisk bakläm yled belysning yskyddsnät vid baklampor yegenvikt kg EXTRAUTRUSTNING yhögtipp yhydraulsikt stödben yruta i framstamm ybotten av Hardox-stål yskärmar yfjädrat drag yrullpresenning 5

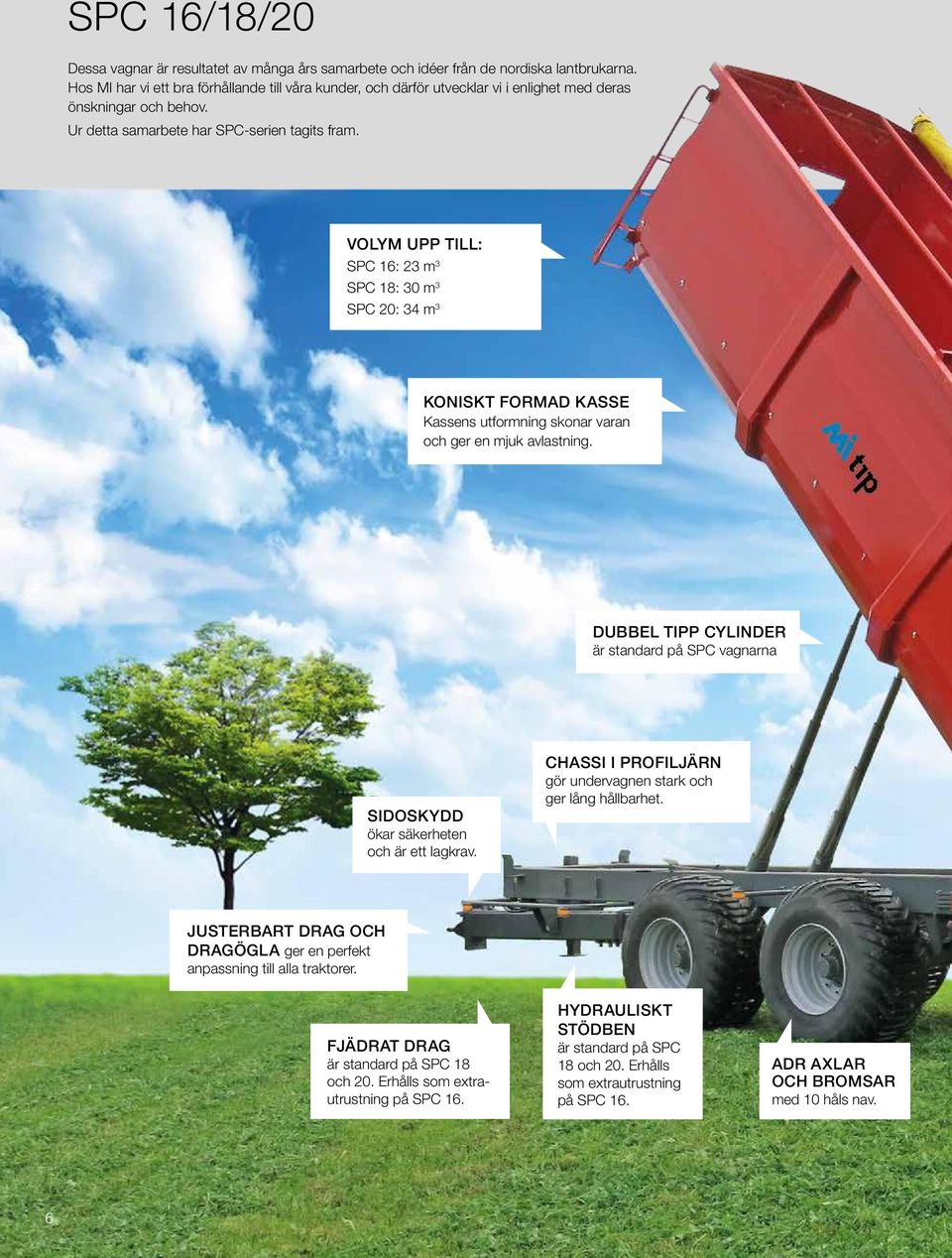

6 SPC 16/18/20 Dessa vagnar är resultatet av många års samarbete och idéer från de nordiska lantbrukarna. Hos MI har vi ett bra förhållande till våra kunder, och därför utvecklar vi i enlighet med deras önskningar och behov. Ur detta samarbete har SPC-serien tagits fram. VOLYM UPP TILL: SPC 16: 23 m 3 SPC 18: 30 m 3 SPC 20: 34 m 3 KONISKT FORMAD KASSE Kassens utformning skonar varan och ger en mjuk avlastning. DUBBEL TIPP CYLINDER är standard på SPC vagnarna SIDOSKYDD ökar säkerheten och är ett lagkrav. CHASSI I PROFILJÄRN gör undervagnen stark och ger lång hållbarhet. JUSTERBART DRAG OCH DRAGÖGLA ger en perfekt anpassning till alla traktorer. FJÄDRAT DRAG är standard på SPC 18 och 20. Erhålls som extrautrustning på SPC 16. HYDRAULISKT STÖDBEN är standard på SPC 18 och 20. Erhålls som extrautrustning på SPC 16. ADR AXLAR OCH BROMSAR med 10 håls nav. 6

7 ALB VENTIL/LASTBEROENDE BROMSAR FÖRLÄNGER HÅLLBARHETEN Hållbarheten på traktorns bromsar och vagnens däck förlängs betydligt, när man kör med en vagn som har ALB ventil. En ALB ventil är lastkännande bromsar och många känner igen det från lastbilstrailers, där ALB ventilen i stället styrs med tryckluft. ALB ventilen sitter monterad på vagnens huvudram, där den mäter vikten som blir lastad i vagnen. Utifrån det bestämmer ALB ventilen, hur mycket tryck som ska anbringas bromsarna. Detta ger en mer effektiv bromsning, och samtidigt låser sig inte hjulen vid en lätt bromsning eller vid körning med tom vagn. En vang med ALB ventil kommer inte att ge svarta ränder på asfalten vid inbromsning, då ventilen alltid säkerställer att bromsning sker med rätt tryck. Detta ger mindre slitage på traktorns bromsar och vagnens däck. ALB ventil erhålls som extrautrustning på SPC vagnarna. LODRÄTA RUTOR på framstammen ger traktorföraren god sikt över vagnens innehåll. PRESENNING erhålls som extrautrustning. SLANGBROTTSVENTIL förhindrar ofrivillig öppning eller sänkning vid slangbrott. PÅBYGGNAD på 30, 60 eller 80 cm erhålls som extrautrustning. SJÄLVLÅSANDE BAKLÄM särkar en tät låsning. FJÄDRAD BOGGI med en fjäder per axel. 7

8 SPD ENTREPRENADVAGN Detta är en serie av robusta entreprenadvagnar med kraftig vagnsbotten i Hardox 400 stål. Vagnarna kan lasta 12 eller 16 ton och är perfekta för att lasta jord, sten, grus och rivningsmaterial mm. Med påbyggnad (extrautrustning) fungerar de även till grovfoder och spannmål. Båda vagnarna är mycket stabila både i kuperad terräng och på landsvägen. SPD 16 SPD 16 FAKTA ylastkapacitet 16 ton ymöjlighet för fällbar bakläm, vilket är perfekt vid transport av högt material ybakåttipp ykraftig fjädrad ADR boggi axel yfjädrat drag ybotten av Hardox 400 stål SPD 12 FAKTA ylastkapacitet 12 ton ybakåttipp yfransk bakläm ykraftig oberoende pendelboggi yfjädrat drag ybotten av Hardox 400 stål SPD 12 8

9 MI EXPRESS SKJUTVAGN Med en volym på 40 m 3 och en avlastningstid på cirka 45 sekunder är denna framkörningsvagn med och säkrar en stor kapacitet. Vagnen kan användas till grovfoder, majs, spannmål, sand mm. Den har en avlastningshöjd på mm vilket tillåter 10 tons axelbelastning. FAKTA yvolym 40 m 3 yfjädrat drag, 4 ton yfjädrad boggi med 150 mm Black Bull axlar från ADR ystyrbar bakre axel yhydraulisk uppfällning av stötfångare vid avlastning yspannmålslucka EXTRAUTRUSTNING yvågceller yavlastningsskruv 9

10 SV 23 SKRUVVAGN Få ut mer av din skördetröska med en SV 23 skruvvagn! Med en avlastningshöjd från 3,8 till 4,9 meter är det möjligt att lasta direkt i en lastbil. Vagnen har hydrauliska bottenskott, som gör det enkelt att justera avlastningen till olika produkter även gödning. Med påbyggnad kan vangen rymmer 27 m 3. FAKTA yvolym 23 m 3, kapacitet 17 ton yavlastningstid från 2 min yhydrauliska bromsar på båda axlar ysjälvstyrande bakre axel yrullpresenning och plattform EXTRAUTRUSTNING yavlastning till både höger och vänster sida yförlängningsstrut yvågutrustning y30 cm påbyggnad (+4 m 3 ) yskärmar i aluminium eller plast 10

11 SPECIFIKATIONER Hobby Farmer 8 Hobby Farmer 10 Farmer SPC 16 SPC 18 SPC 20 CD 300 SPD 12 SPD 16 Express SV 23 Max. teknisk nyttolast kg kg kg kg kg kg kg kg kg kg kg Flaklängd mm mm mm mm mm mm mm mm mm mm mm Flakbredd 2 20 mm mm mm mm mm mm mm mm mm mm mm Flakhöjd 400 mm 500 mm mm mm mm mm mm 760 mm 800 mm mm - Volym 3,3 m 3 12 m 3 18 m 3 17 m 3 20,5 m 3 24 m 3 27 m 3 8 m 3 8 m 3 40 m 3 23 m 3 Volym med 30 cm påbyggnad m 3 24 m 3 28 m m 3 Volym med 60 cm påbyggnad m 3 28 m 3 32 m 3 37 m Volym med 80 cm gräspåbyggnad m 3 34 m 3 40 m Höjd till flakbotten från mark 1000 mm 1133 mm 1180 mm 1250 mm 1360 mm 1500 mm 1500 mm 1255 mm 1420 mm - - Standard stödben Mekanisk Mekanisk Mekanisk Mekanisk Hydraulisk Hydraulisk Hydraulisk Mekanisk Hydraulisk Hydraulisk Mekanisk Spårvidd mm mm mm mm mm mm mm mm mm mm mm Vikt på dragkrok vid full last kg kg kg kg kg kg kg kg kg kg kg Standardhjul 400/60 R15,5 520/50 R17 385/65 R22,5 550/45 R22,5 600/50 R22,5 600/55 R26,5 600/55 R26,6 56/45 R22,5 600/50 R22,5 600/55x26,5 600/55x26,5 Längd vagn mm mm mm mm mm mm mm mm mm mm mm Bredd vagn mm mm mm mm mm mm mm mm mm 255 mm mm Totalhöjd mm 1 628/2 373 mm mm mm mm mm mm mm mm mm mm Axeltyp Pendelboggi Pendelboggi Fjädrad boggi Fjädrad boggi Fjädrad boggi Fjädrad boggi Affjed. tridem Pendelboggi Affjed. bogie Fjädrad boggi Fjädrad boggi Tillverkare av axlar/fjädrar ADR ADR ADR ADR ADR ADR ADR ADR ADR ADR ADR Axeldimensioner 70x70 mm 90x90 mm 90x90 mm 90x90 mm 100x100 mm 150x150 mm 110x110 mm 90x90 mm 110x110 mm 150x150 BB mm 150x150 mm ALB ventil Extra Extra Extra Extra Axelavstånd mm mm mm mm mm mm mm mm mm mm mm Broms dimensioner x80 mm 400x80 mm 406x120 mm 406x120 mm 406x120 mm 400x80 mm 400x80 mm 406x120 mm 406x120 mm Trafikbelysning Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Stege fram Extra Extra Standard Standard Standard Standard Standard Extra Standard Standard Standard Ruta i framstam Extra Extra Extra Standard Standard Standard Standard - - Standard Standard Spannmålslucka i bakläm Standard Standard Standard Standard Standard Standard Standard - - Standard - Hydrauliska bromsar Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Standard Fjädrat drag Extra Standard Standard Standard Standard Standard Standard Standard Styrbar axel Extra Standard Standard - - Standard Standard Tippstabilisator Standard Standard Egenvikt kg kg kg kg kg kg kg kg kg kg kg

12 CD 300 Denna vagn med trippelboggi har självstyrande axel fram och bak, vilket säkrar ett litet marktryck och minimerar markskador när man svänger på åkern. Den koniskt utformade kassen ger en jämn avlastning av alla typer av material. Fjädrat drag och undervagn ger stor komfort för föraren och skonar traktorn met stötbelastningar. Vagnen är som standard utrustad med tippstabilisator på alla axlar för att göra vagen extra stabil vid avlastning. Vagnens bågformade profil samt lodräta stolpar ger en mycket bra styrka och stabilitet i kassen. FAKTA yvolym upp till 40 m 3, kapacitet 30 ton ykonisk kasse ytippstabilisator på främre och bakre axel yspannmålslucka 500x500 mm yegenvikt kg EXTRAUTRUSTNING ykuldrag ypåbyggnad på 30, 60 eller 80 cm ypresenning med plattform yalb ventil ykuldrag ytryckluftsbromsar yfärg efter önskan yskärmar Vi förbehåller oss rätten till tryck- och bildfel samt förändringar i teknisk specifikation utan föregående meddelande. Produkter på bilder kan vara extrautrustade. Mars IMPORTÖR: ÅTERFÖRSÄLJARE:
