1 vagnar

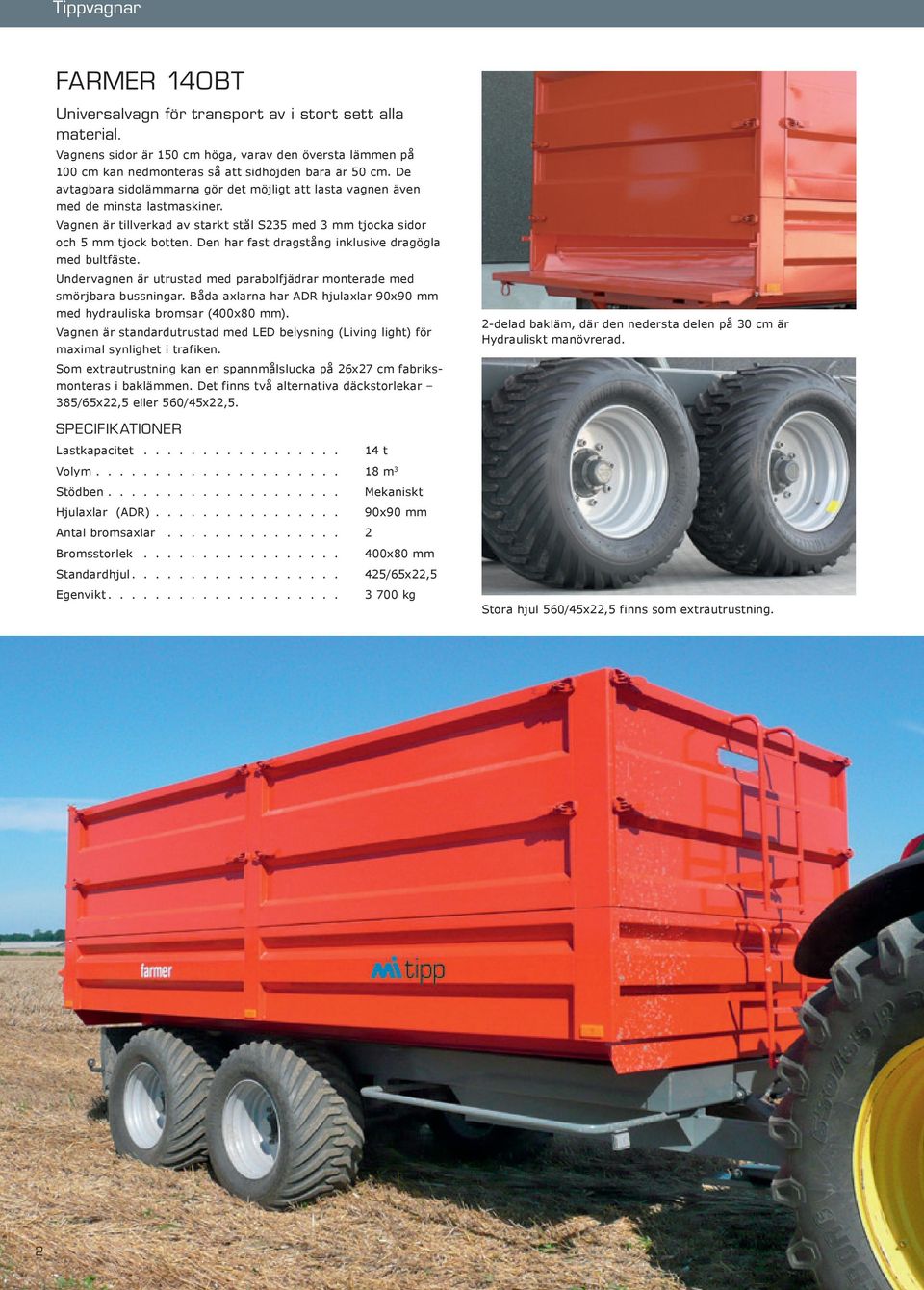

2 FARMER 140BT Universalvagn för transport av i stort sett alla material. Vagnens sidor är 150 cm höga, varav den översta lämmen på 100 cm kan nedmonteras så att sidhöjden bara är 50 cm. De avtagbara sidolämmarna gör det möjligt att lasta vagnen även med de minsta lastmaskiner. Vagnen är tillverkad av starkt stål S235 med 3 mm tjocka sidor och 5 mm tjock botten. Den har fast dragstång inklusive dragögla med bultfäste. Undervagnen är utrustad med parabolfjädrar monterade med smörjbara bussningar. Båda axlarna har ADR hjulaxlar 90x90 mm med hydrauliska bromsar (400x80 mm). Vagnen är standardutrustad med LED belysning (Living light) för maximal synlighet i trafiken. Som extrautrustning kan en spannmålslucka på 26x27 cm fabriksmonteras i baklämmen. Det finns två alternativa däck storlekar 385/65x22,5 eller 560/45x22,5. 2-delad bakläm, där den nedersta delen på 30 cm är Hydrauliskt manövrerad. Lastkapacitet t Volym m 3 Stödben Mekaniskt Hjulaxlar (ADR) x90 mm Antal bromsaxlar Bromsstorlek x80 mm Standardhjul /65x22,5 Egenvikt kg Stora hjul 560/45x22,5 finns som extrautrustning. 2

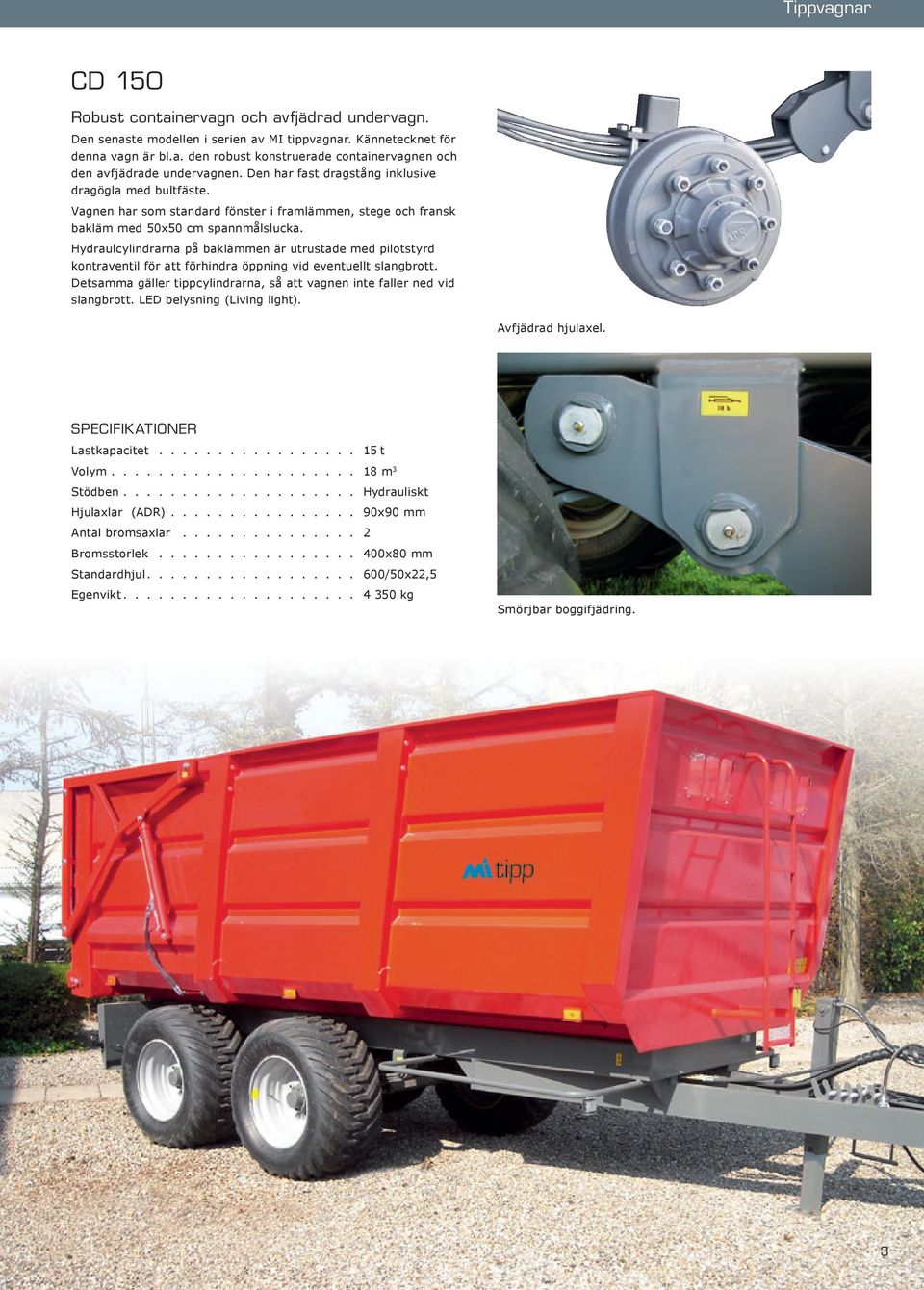

3 CD 150 Robust containervagn och avfjädrad undervagn. Den senaste modellen i serien av MI tippvagnar. Kännetecknet för denna vagn är bl.a. den robust konstruerade containervagnen och den avfjädrade undervagnen. Den har fast dragstång inklusive dragögla med bultfäste. Vagnen har som standard fönster i framlämmen, stege och fransk bakläm med 50x50 cm spannmålslucka. Hydraulcylindrarna på baklämmen är utrustade med pilotstyrd kontraventil för att förhindra öppning vid eventuellt slangbrott. Detsamma gäller tippcylindrarna, så att vagnen inte faller ned vid slangbrott. LED belysning (Living light). Avfjädrad hjulaxel. Lastkapacitet t Volym m 3 Stödben Hydrauliskt Hjulaxlar (ADR) x90 mm Antal bromsaxlar Bromsstorlek x80 mm Standardhjul /50x22,5 Egenvikt kg Smörjbar boggifjädring. 3

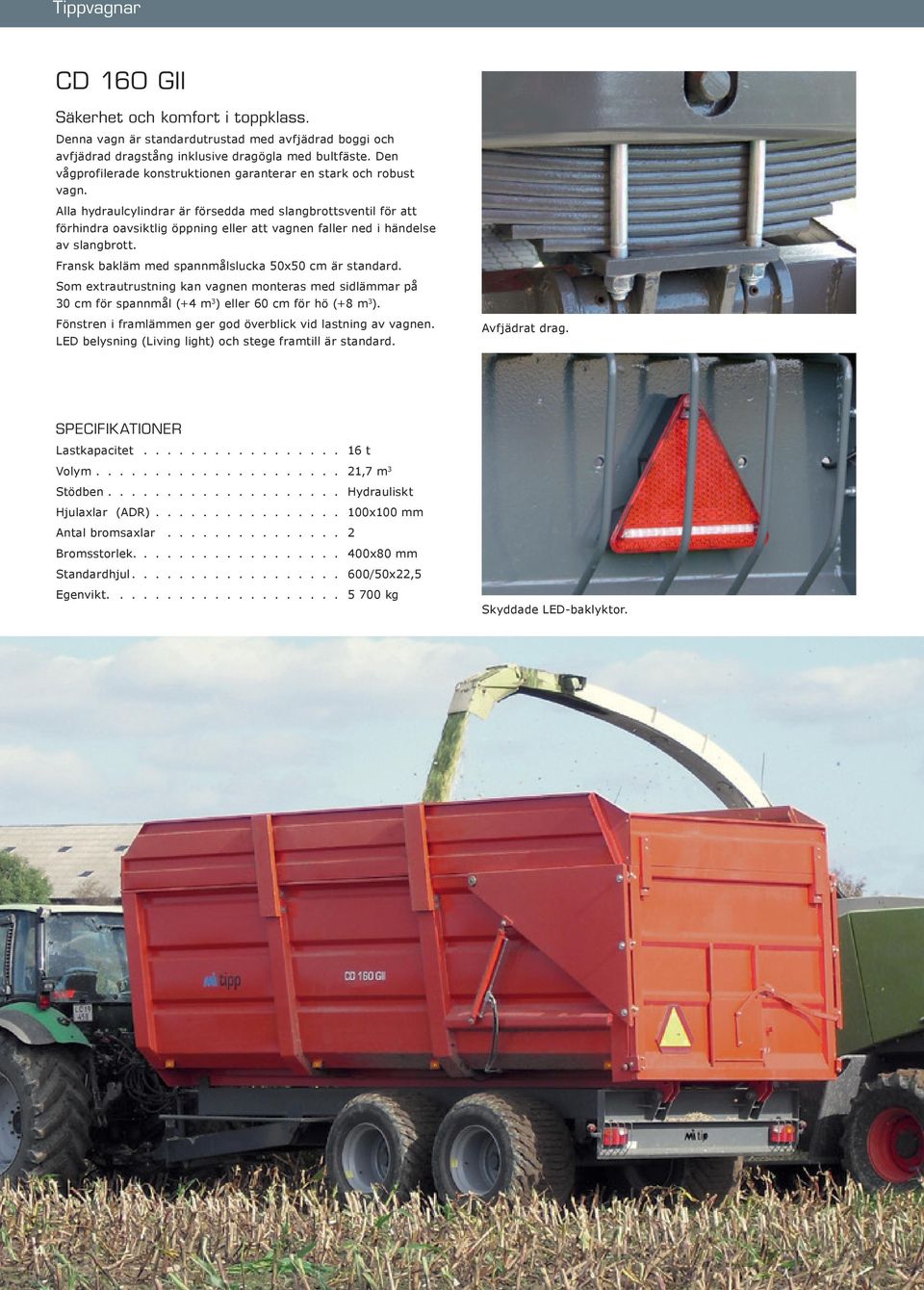

4 CD 160 GII Säkerhet och komfort i toppklass. Denna vagn är standardutrustad med avfjädrad boggi och av fjädrad dragstång inklusive dragögla med bultfäste. Den vågprofilerade konstruktionen garanterar en stark och robust vagn. Alla hydraulcylindrar är försedda med slangbrottsventil för att förhindra oavsiktlig öppning eller att vagnen faller ned i händelse av slangbrott. Fransk bakläm med spannmålslucka 50x50 cm är standard. Som extrautrustning kan vagnen monteras med sidlämmar på 30 cm för spannmål (+4 m 3 ) eller 60 cm för hö (+8 m 3 ). Fönstren i framlämmen ger god överblick vid lastning av vagnen. LED belysning (Living light) och stege framtill är standard. Avfjädrat drag. Lastkapacitet t Volym ,7 m 3 Stödben Hydrauliskt Hjulaxlar (ADR) x100 mm Antal bromsaxlar Bromsstorlek x80 mm Standardhjul /50x22,5 Egenvikt kg Skyddade LED-baklyktor. 4

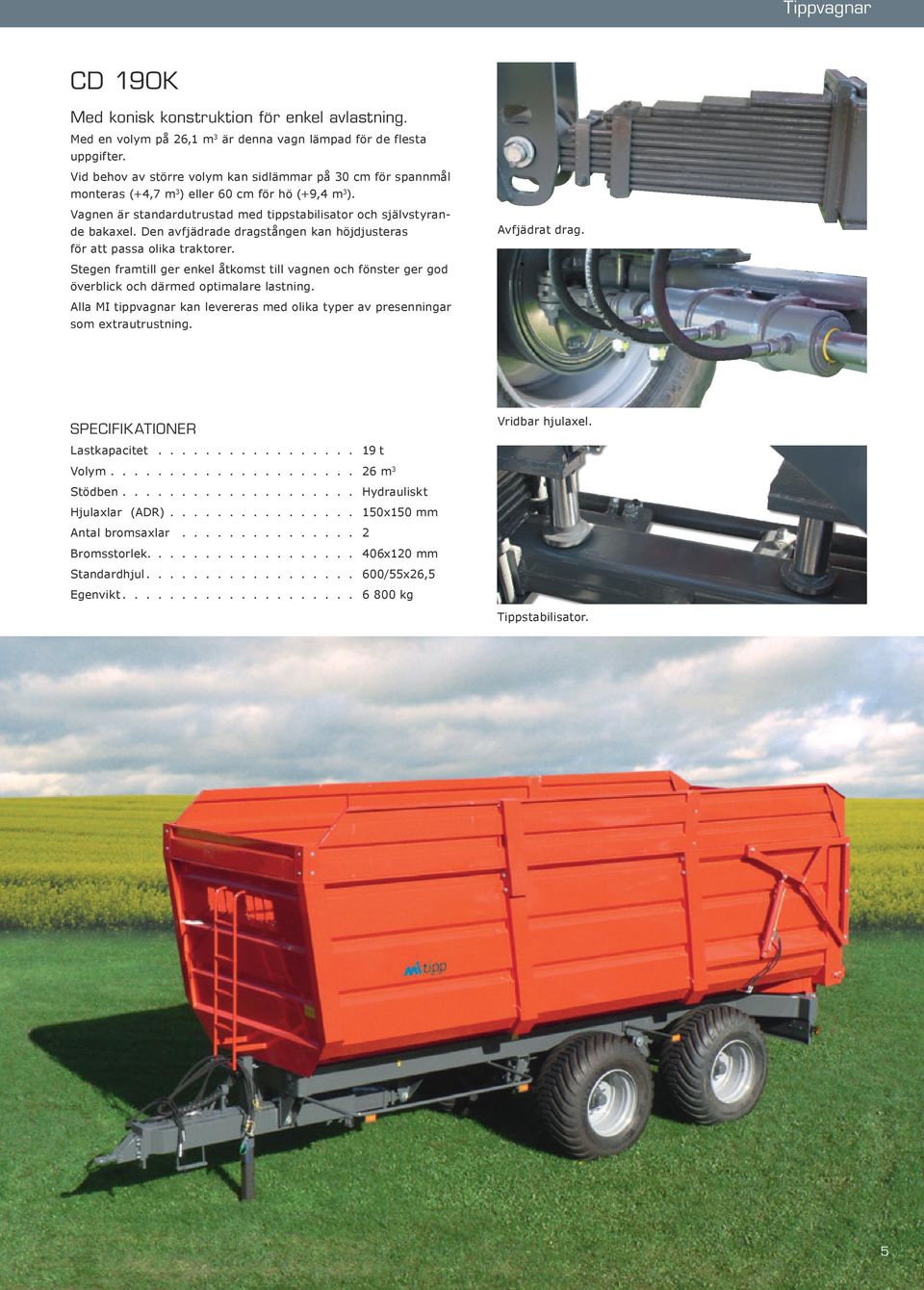

5 CD 190K Med konisk konstruktion för enkel avlastning. Med en volym på 26,1 m 3 är denna vagn lämpad för de flesta uppgifter. Vid behov av större volym kan sidlämmar på 30 cm för spannmål monteras (+4,7 m 3 ) eller 60 cm för hö (+9,4 m 3 ). Vagnen är standardutrustad med tippstabilisator och självstyrande bakaxel. Den avfjädrade dragstången kan höjdjusteras för att passa olika traktorer. Stegen framtill ger enkel åtkomst till vagnen och fönster ger god överblick och därmed optimalare lastning. Alla MI tippvagnar kan levereras med olika typer av presenningar som extrautrustning. Avfjädrat drag. Lastkapacitet t Vridbar hjulaxel. Volym m 3 Stödben Hydrauliskt Hjulaxlar (ADR) x150 mm Antal bromsaxlar Bromsstorlek x120 mm Standardhjul /55x26,5 Egenvikt kg Tippstabilisator. 5

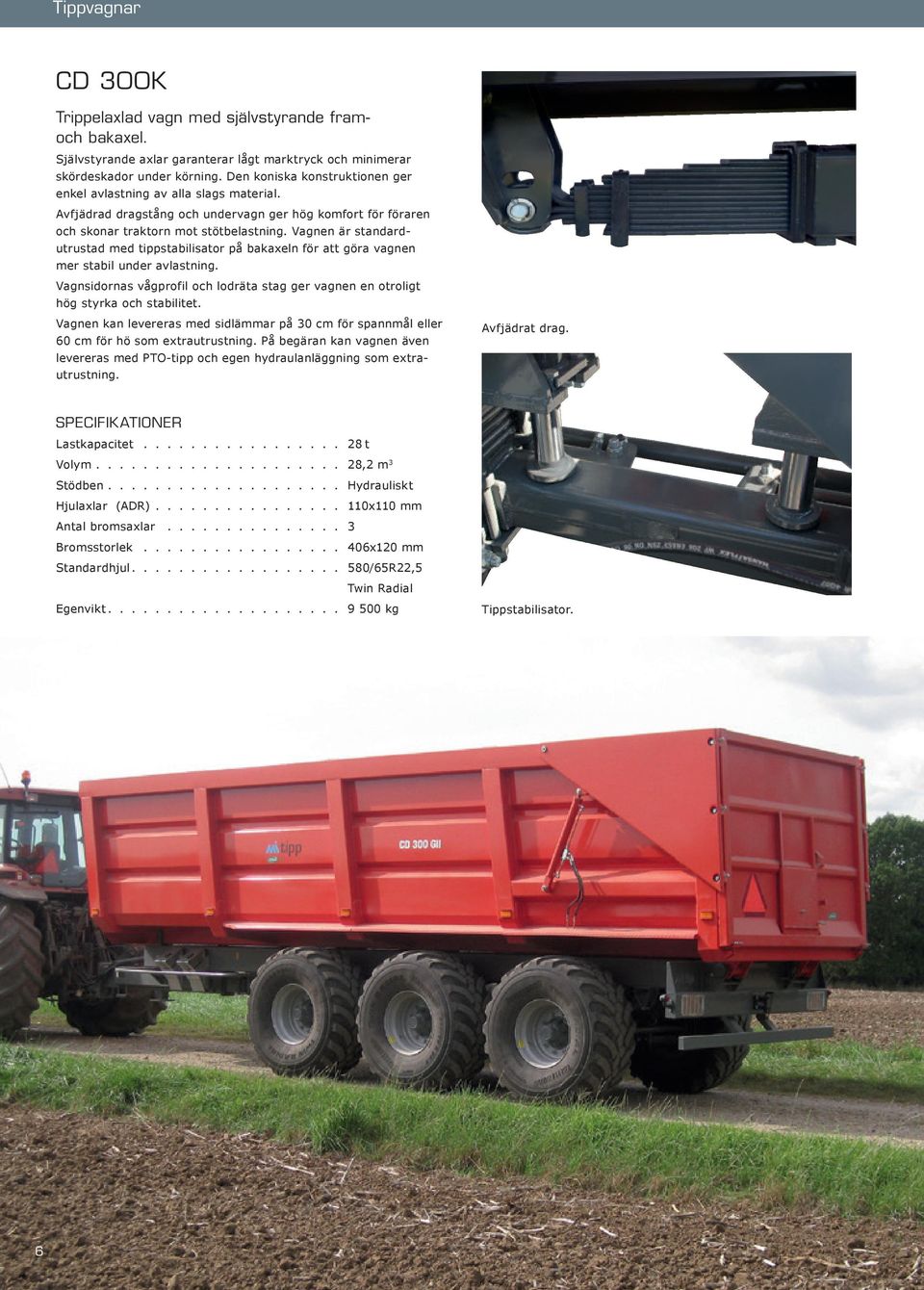

6 CD 300K Trippelaxlad vagn med självstyrande framoch bakaxel. Självstyrande axlar garanterar lågt marktryck och minimerar skördeskador under körning. Den koniska konstruktionen ger enkel avlastning av alla slags material. Avfjädrad dragstång och undervagn ger hög komfort för föraren och skonar traktorn mot stötbelastning. Vagnen är standardutrustad med tippstabilisator på bakaxeln för att göra vagnen mer stabil under avlastning. Vagnsidornas vågprofil och lodräta stag ger vagnen en otroligt hög styrka och stabilitet. Vagnen kan levereras med sidlämmar på 30 cm för spannmål eller 60 cm för hö som extrautrustning. På begäran kan vagnen även levereras med PTO-tipp och egen hydraulanläggning som extrautrustning. Avfjädrat drag. Lastkapacitet t Volym ,2 m 3 Stödben Hydrauliskt Hjulaxlar (ADR) x110 mm Antal bromsaxlar Bromsstorlek x120 mm Standardhjul /65R22,5 Twin Radial Egenvikt kg Tippstabilisator. 6

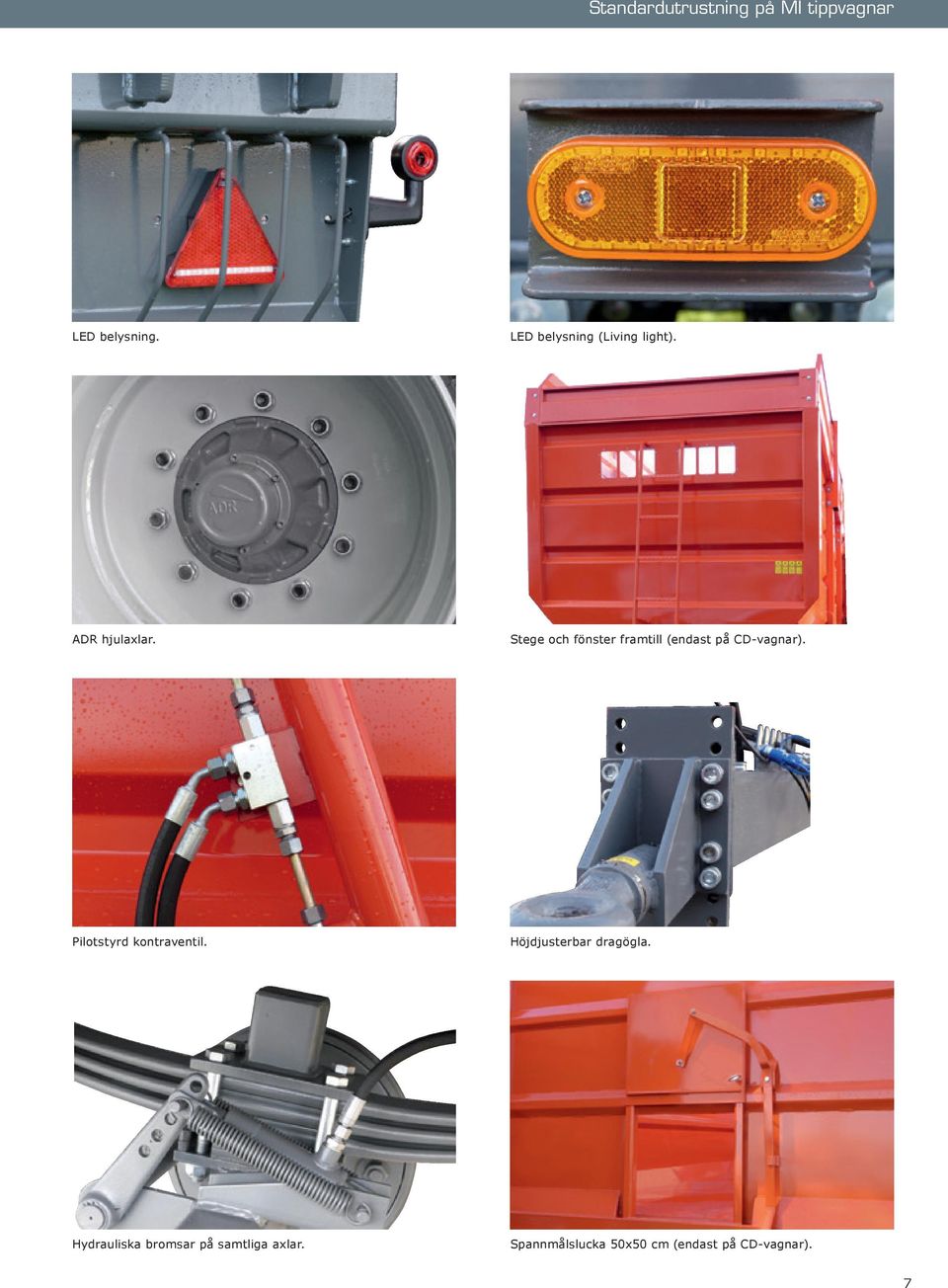

7 Standardutrustning på MI tippvagnar LED belysning. LED belysning (Living light). ADR hjulaxlar. Stege och fönster framtill (endast på CD-vagnar). Pilotstyrd kontraventil. Höjdjusterbar dragögla. Hydrauliska bromsar på samtliga axlar. Spannmålslucka 50x50 cm (endast på CD-vagnar). 7

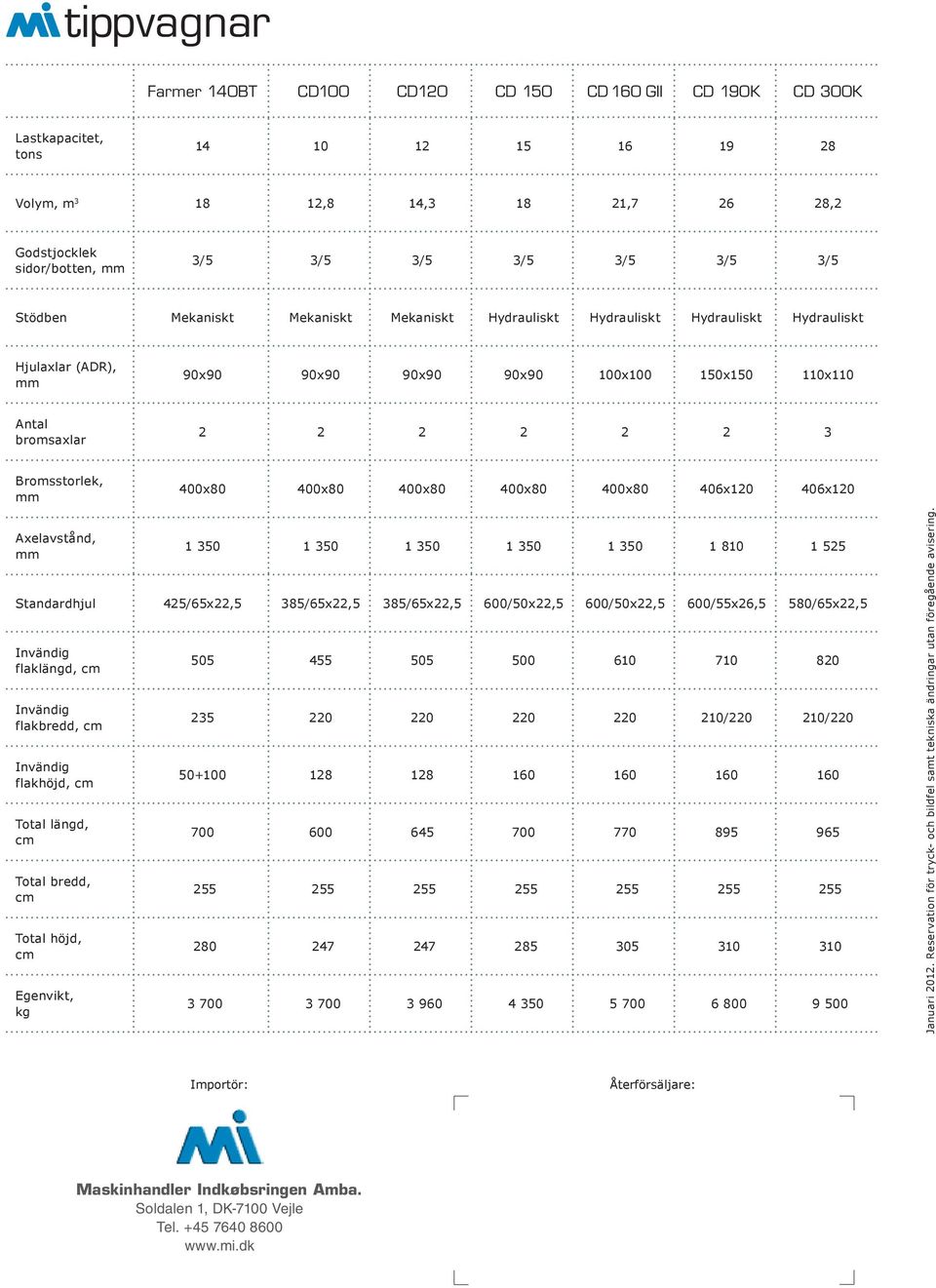

8 vagnar Farmer 140BT CD100 CD120 CD 150 CD 160 GII CD 190K CD 300K Lastkapacitet, tons Volym, m ,8 14, , ,2 Godstjocklek sidor/botten, mm 3/5 3/5 3/5 3/5 3/5 3/5 3/5 Stödben Mekaniskt Mekaniskt Mekaniskt Hydrauliskt Hydrauliskt Hydrauliskt Hydrauliskt Hjulaxlar (ADR), mm 90x90 90x90 90x90 90x90 100x x x110 Antal bromsaxlar Bromsstorlek, mm 400x80 400x80 400x80 400x80 400x80 406x x120 Axelavstånd, mm Standardhjul 425/65x22,5 385/65x22,5 385/65x22,5 600/50x22,5 600/50x22,5 600/55x26,5 580/65x22,5 Invändig flaklängd, cm Invändig flakbredd, cm Invändig flakhöjd, cm Total längd, cm Total bredd, cm Total höjd, cm Egenvikt, kg / / Januari Reservation för tryck- och bildfel samt tekniska ändringar utan föregående avisering. Importör: Återförsäljare: Maskinhandler Indkøbsringen Amba. Soldalen 1, DK-7100 Vejle Tel
