1 Miljömärkt produkt!

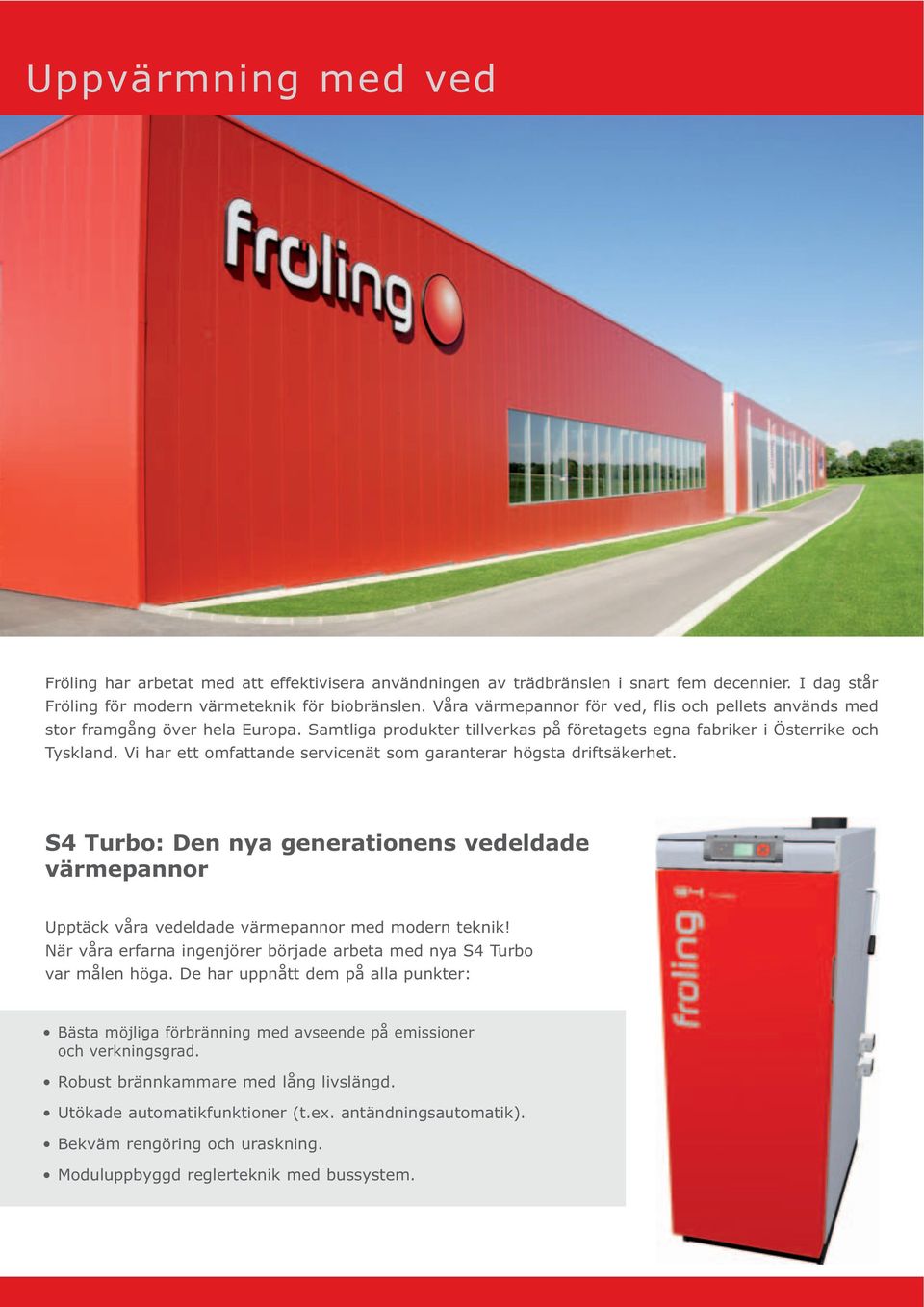

2 Uppvärmning med ved Fröling har arbetat med att effektivisera användningen av trädbränslen i snart fem decennier. I dag står Fröling för modern värmeteknik för biobränslen. Våra värmepannor för ved, flis och pellets används med stor framgång över hela Europa. Samtliga produkter tillverkas på företagets egna fabriker i Österrike och Tyskland. Vi har ett omfattande servicenät som garanterar högsta driftsäkerhet. S4 Turbo: Den nya generationens vedeldade värmepannor Upptäck våra vedeldade värmepannor med modern teknik! När våra erfarna ingenjörer började arbeta med nya S4 Turbo var målen höga. De har uppnått dem på alla punkter: Bästa möjliga förbränning med avseende på emissioner och verkningsgrad. Robust brännkammare med lång livslängd. Utökade automatikfunktioner (t.ex. antändningsautomatik). Bekväm rengöring och uraskning. Moduluppbyggd reglerteknik med bussystem.

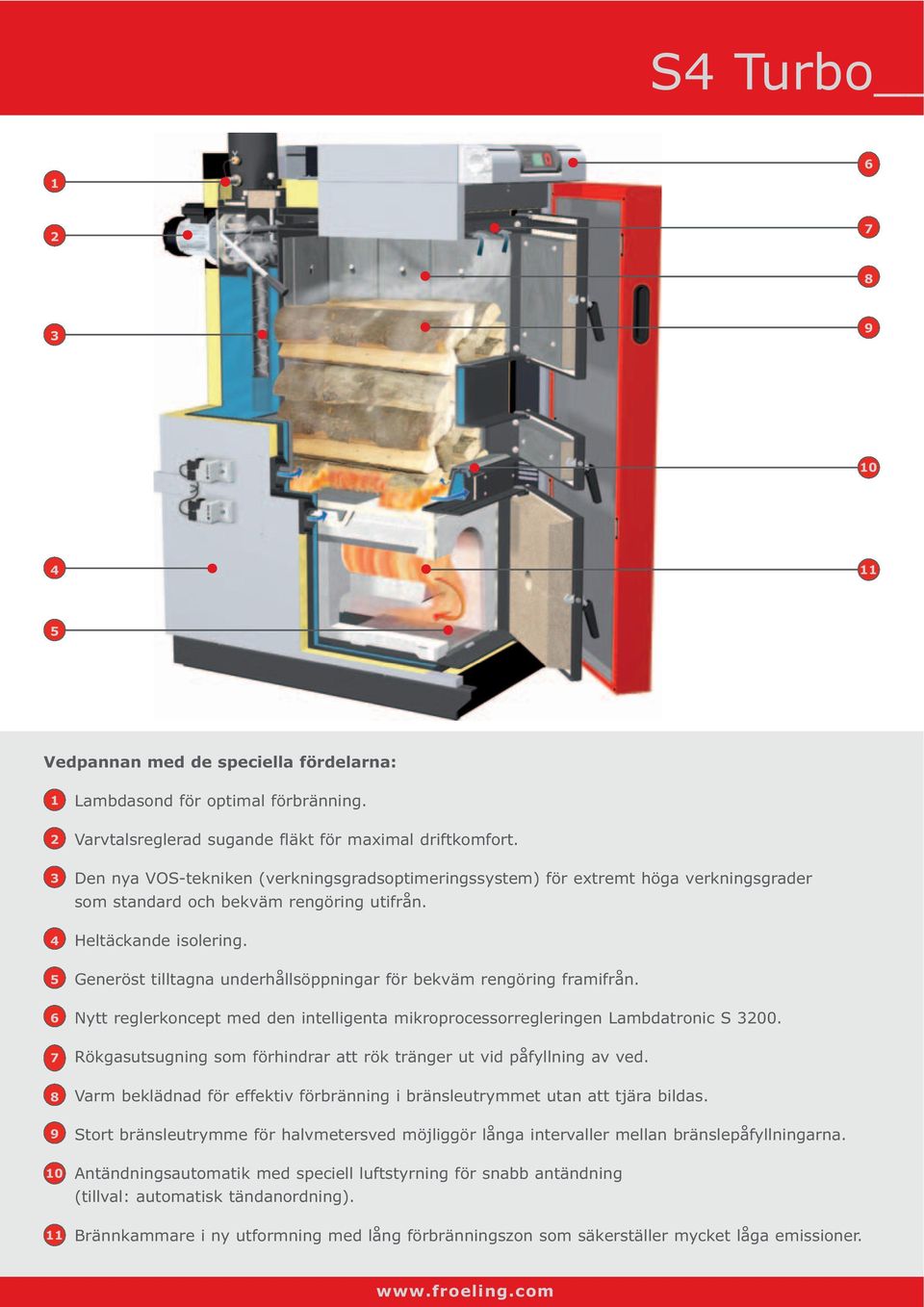

3 S4 Turbo Vedpannan med de speciella fördelarna: Lambdasond för optimal förbränning. Varvtalsreglerad sugande fläkt för maximal driftkomfort. Den nya VOS-tekniken (verkningsgradsoptimeringssystem) för extremt höga verkningsgrader som standard och bekväm rengöring utifrån. Heltäckande isolering. Generöst tilltagna underhållsöppningar för bekväm rengöring framifrån. Nytt reglerkoncept med den intelligenta mikroprocessorregleringen Lambdatronic S Rökgasutsugning som förhindrar att rök tränger ut vid påfyllning av ved. Varm beklädnad för effektiv förbränning i bränsleutrymmet utan att tjära bildas. Stort bränsleutrymme för halvmetersved möjliggör långa intervaller mellan bränslepåfyllningarna. Antändningsautomatik med speciell luftstyrning för snabb antändning (tillval: automatisk tändanordning). Brännkammare i ny utformning med lång förbränningszon som säkerställer mycket låga emissioner.

4 Nästa generation Större bränsleutrymme för halvmetersved med varma väggar bekväm bränslepåfyllning längre brinntid långa intervaller mellan bränslepåfyllningarna S4 Turbo kan fyllas med halvmetersved i alla modeller från märkeffekten 15 kw och uppåt. Bränslepåfyllningen sker bekvämt framifrån och det stora bränsleutrymmet möjliggör långa intervaller mellan påfyllningarna. Ofta räcker det med att fylla pannan en gång om dagen. Det innebär att du får mer tid för annat medan S4 Turbo levererar trivsam värme från trädbränslet. Brännkammare i nytt utförande mycket lång förbränningszon mindre emissioner betydande bidrag till miljöskyddet Fröling har vidareutvecklat sin väl beprövade, cylinderformade brännkammare och sätter en ny standard med optimerad styrning av rökgasen. Emissionerna kan sänkas ännu mer tack vare den förlängda förbränningszonen. Det innebär att du hjälper till att hålla luften renare när du använder den här vedpannan. Robust konstruktion och högtemperatur-brännkammare av kiselkarbid möjliggör ännu längre livslängd. VOS-teknik som standard ännu högre verkningsgrad, bekväm rengöring utifrån, bränslebesparing. S4 Turbo erbjuder komfort helt utan kompromisser. Pannan levereras som standard med inbyggd VOS-teknik (verkningsgradsoptimeringssystem) som består av speciella turbulatorer som sitter i värmeväxlarens rör och som med hjälp av en skakmekanism bekvämt rengör de värmeöverförande ytorna. Ytterligare ett plus är att bränsleförbrukningen minimeras när de värmeöverförande ytorna är rena.

5 S4 Turbo Unik automatisk tändning fyll på med bränsle, tänd, stäng luckorna och börja värma ingen rökutveckling i pannrummet automatisk tändning (tillval) Detta är helt unikt! Till skillnad från vanliga vedpannor kan tändluckan på S4 Turbo stängas direkt efter antändningen tack vare en speciell styrning av primärluften. Den som önskar ännu högre komfort kan välja den automatiska tändningen som finns som tillval. Så bekvämt kan det vara att värma med ved! Speciell rökgasutsugning ingen rök tränger ut när ved fylls på pannrummet hålls rent Den speciella rökgasutsugningen förhindrar att rök tränger ut vid vedpåfyllning, oavsett i vilken förbränningsfas pannan befinner sig. Modern vedeldning är ett rent nöje! Varvtalsreglerad sugande fläkt maximal driftkomfort problemfri start av pannan permanent stabilisering av förbränningen S4 Turbo-pannans driftsäkerhet optimeras ytterligare av den inbyggda sugande fläkten som ingår i standardutrustningen. Därmed kan pannan startas utan problem även om skorstenen är kall. Den sugande fläkten stabiliserar dessutom förbränningen under hela förbränningstiden och anpassar effekten till det aktuella behovet.

6 Komfort med system Reglering Lambdatronic S 3200 exakt reglering av förbränningen genom lambdareglering och separat reglering av primär- och sekundärluft stor och översiktlig manöverpanel med inställbar betraktningsvinkel menystyrda funktioner med onlinehjälp pannan kan övervakas från vardagsrummet Med den nya pannregleringen S 3200 kan Fröling erbjuda framtidens teknik redan i dag. På den behovsoptimerade manöverpanelen med sin individuellt inställbara betraktningsvinkel visas alla drifttillstånd på ett översiktligt sätt. De optimalt strukturerade menyerna gör handhavandet synnerligen enkelt. De viktigaste värmeoch varmvattenfunktionerna kan bekvämt väljas via funktionsknappar. Frölings bussystem gör det möjligt att montera utbyggnadsmoduler på valfri plats. Du kan montera lokala styrenheter på pannan, vid fördelaren, bredvid ackumulatortanken, i vardagsrummet eller hos grannen. Kort sagt där du tycker att de behövs. En annan fördel är att allt installeras med minimalt behov av elkablar. Ännu mer komfort uppnår du med den nya rumsmanöverenheten RBG Via denna enhet kan du bekvämt styra uppvärmningen från vardagsrummet. Alla viktiga värden och tillståndsmeddelanden kan avläsas på enklast tänkbara sätt och du kan göra samtliga inställningar med en knapptryckning.

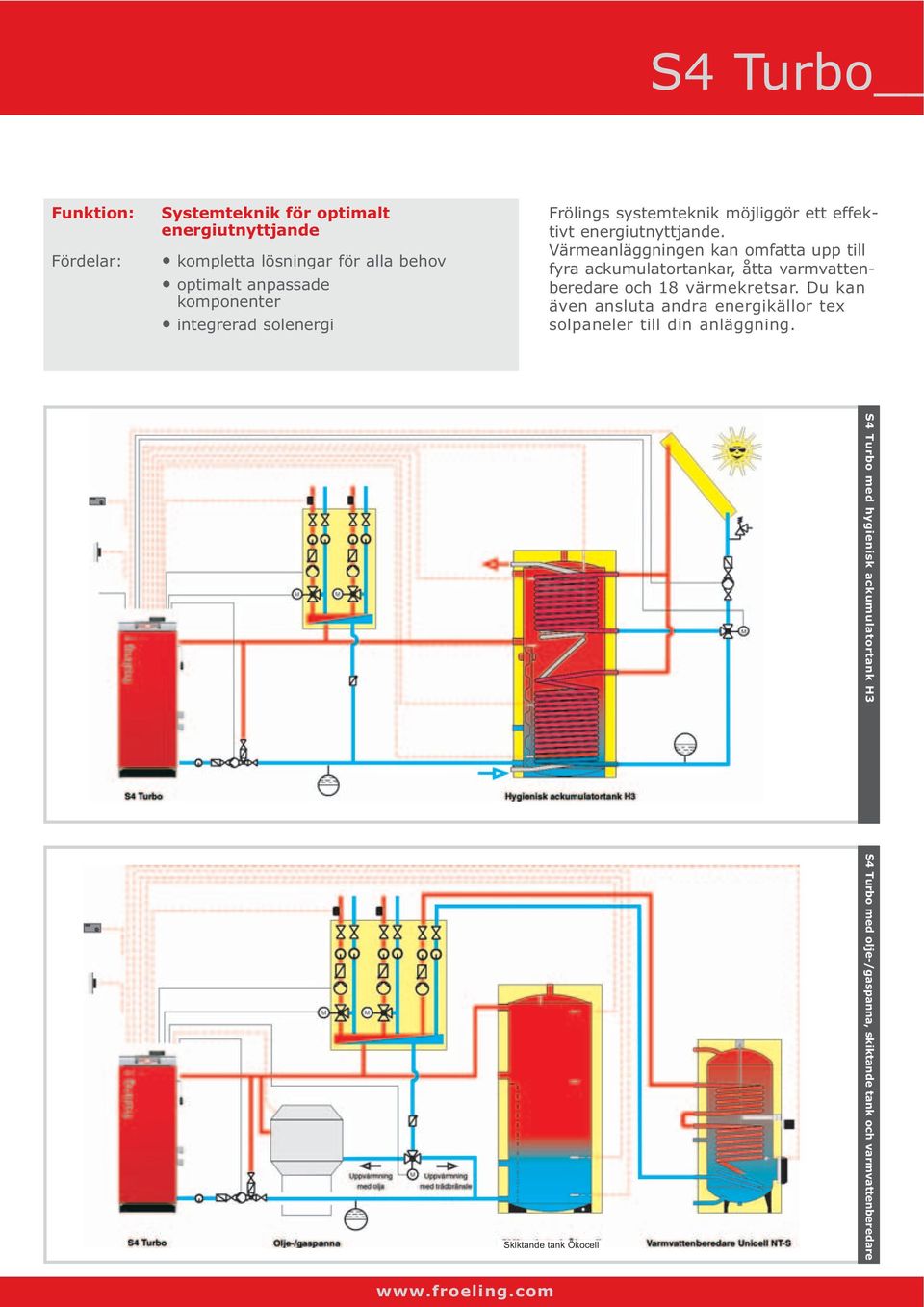

7 S4 Turbo Systemteknik för optimalt energiutnyttjande kompletta lösningar för alla behov optimalt anpassade komponenter integrerad solenergi Frölings systemteknik möjliggör ett effektivt energiutnyttjande. Värmeanläggningen kan omfatta upp till fyra ackumulatortankar, åtta varmvattenberedare och 18 värmekretsar. Du kan även ansluta andra energikällor tex solpaneler till din anläggning. Skiktande tank Ökocell S4 Turbo med hygienisk ackumulatortank H3 S4 Turbo med olje-/gaspanna, skiktande tank och varmvattenberedare

8 Tekniska data S4 Turbo S4 Turbo Mått - S4 Turbo L Pannans längd L1 Pannans totala längd inkl. sugande fläkt L1* Pannans totala längd inkl. sugande fläkt B Pannans bredd B1 Total bredd inkl. ställmotorer H Pannans höjd H1 Total höjd inkl. avgasrör H1* Höjd sugande fläktens hus H2 Höjd anslutning avgasrör H2* Höjd anslutning avgasrör H3 Höjd anslutning framledning H4 Höjd anslutning returledning H5 Höjd säkerhetsvärmeväxlare Avgasrörets diameter *) De markerade måtten gäller endast S4 Turbo 50/60; alla mått i mm. Tekniska data - S4 Turbo Märkeffekt [kw] Elektrisk effekt [W] Bränsleutrymme volym [l] Påfyllningslucka (bredd / höjd) [mm] 360 / / / / / / / 380 Vattenvolym [l] Pannans vikt [kg] Ytterligare tekniska data lämnas vid förfrågan. Rådgör gärna med oss. P Alla bilder är endast symboliska! Med reservation för tekniska förändringar samt tryck- och sättningsfel. Heizkessel- und Behälterbau GesmbH A-4710 Grieskirchen, Industriestr. 12 Tel +43 (0) Fax +43 (0) E-post: info@froeling.com Internet:
