1 SafePlus 12/24 kv SF 6 -isolerat kompaktställverk ABB

2 Allmänt SafePlus är ett kompaktställverkskoncept från ABB för 12/24 kv distributionsnät. Ställverket har en unik flexibilitet genom sin utbyggbarhet och de olika möjligheterna till modulära och halvmodulära lösningar som det ger. Kombinerat med SafeRing, som är ABBs standardställverk, utgör de en komplett lösning för 12/24 kv distributionsnät. SafeRing och SafePlus har identiska användargränssnitt. SafePlus byggs som ett slutet system med en tank av rostfritt stål som innehåller alla spänningsförande delar och kopplingsapparater. En tät ståltank med konstant klimatsäker miljö betyder pålitlighet, hög personsäkerhet och ett system som är i det närmaste underhållsfritt. Som tillval kan en extern utanpåliggande samlingsskena tillhandahållas för att uppnå full modularitet. Samlingskenan är inpluggningsbar och helt avskärmad och isolerad för att garantera driftsäkerhet och klimatoberoende. SafePlus-konceptet erbjuder val mellan antingen en effektbrytare/relälösning eller säkring/lastfrånskiljare som transformatorskydd. SafePlus passar för ett stort urval av skyddsreläer för de flesta applikationer. SafePlus kan också utrustas med fjärrstyrning och övervakningsenhet. SAFERING LEVERERAS MED FÖLJANDE STANDARDUTRUSTNING Jordningskopplare med slutförmåga Manövermekanism med integrerad mekanisk förregling Manöverspak Möjlighet till låsning av alla manöverdon Genomföringar horisontellt i fronten för kabelanslutning Manometer för mätning av SF 6 -gastryck. En lyftögla för enkel hantering Alla fack är förberedda för eftermontering av fjärrstyrning och övervakningsenhet. Tillgängliga moduler inom SafePlus område: BE SL SV VT M

3 Kvalitet och miljö SafePlus är tillverkad i enlighet med våra stränga kvalitets- och miljökrav. Våra ISO och ISO certifikat säkerställer högsta kvalitet och miljöhänsyn i alla led. SafePlus är 90-95% återvinningsbart och alla plastdetaljer är individuellt märkta för att förenkla hanteringen. 200 A/630 A C DE D F V Om andra ställverkslösningar önskas kan detta lösas med SafePlus, som är ABBs modulära kompaktställverk med identiska användargränssnitt.

4 Fjärrstyrning och övervakningsenhet Användningen av integrerad fjärrstyrnings- och övervakningsenhet ger många fördelar. Stilleståndstiderna kan reduceras avsevärt eftersom fel upptäcks snabbt och kan frånskiljas. Enkel överblick och lastövervakning gör att nätet kan utnyttjas mer effektivt. Övervakningsenheten är en integrerad del av SafeRing och levereras färdigkopplad med styrning och övervakning. Den har ett definierat gränssnitt som förenklar eventuell eftermontering av enheten. Som kommunikationsenhet används ABB RTU211. FUNKTIONER Fjärrstyrning och lägesindikering av upp till fyra fack. Övervakning av kortslutningsindikator Övervakning av SF 6 -gastryck Lägesindikering av ljusbågseleminator TILLVAL DPI - Direct Process Interface för: Strömmätning på högspänningssidan med kabelströmstransformatorer. Ström- och spänningsmätning på distributionstransformatorns nersida. (Elkvalitetsmätning) KOMMUNIKATIONSMEDIA Enheten levereras med olika typer av kommunikationsmedia. Externa kommunikationsmedia som t ex radio kopplas via RS232-gränssnittet som är standard. Enheten kan levereras med integrerat modem för telekommunikation eller ABBs modem för kommunikation via kabelskärmen eller fasledare. Driftcentral Kommunikation

5 A RMU A B C 1-facks facks facks facks facks TEKNISKA DATA Last- Effekt- Jordningsfrånskiljare brytare kopplare Märkspänning kv 12 17, , ,5 24 Isolationsnivå: provspänning kv Stötspänningshållfasthet kv Märkström A Brytförmåga: sluten slinga A tomgående kabel A jordfel A jordfel kabelladdning A brytström vid kortslutning ka Slutförmåga ka 62,5 52,5 52,5 52, ,5 52,5 52,5 Korttidsström 1 sek ka Korttidsström 3 sek ka SafePlus kompaktställverk är testat i enlighet med IEC-normer som IEC 60265, IEC 60129, IEC 60056, IEC och IEC Fjärrstyrnings- och övervakningsenhet Fjärrstyrnings- och övervakningsenhet Mått 645 x 268 x 220 Fjärrstyrningsterminal RTU211 Hjälpspänning V DC eller 110/220V AC Laddare 2,8A, laddningsström 0,8A Batteri 2x12V (24V), 20Ah Kommunikationsprotokoll RP570/571 Standard IEC Med protokollkonverterarkort DNP 3.0 Med protokollkonverterarkort Modbus RTU Med protokollkonverterarkort Modem ABB 23W63, fast lina V 23 modem för point-to-point multidrop eller radio upp till 1200 Baud Westermo TD-22, uppringt modem CCITT V.22bis, 2400 bit/s CCITT V.22bis, Bell 212A, 1200 bit/s CCITT V.21bis, Bell 103, 300 bit/s CCITT V.23bis, 1200/75 bit/s Kraftnätkommunikation ABB DLM-100

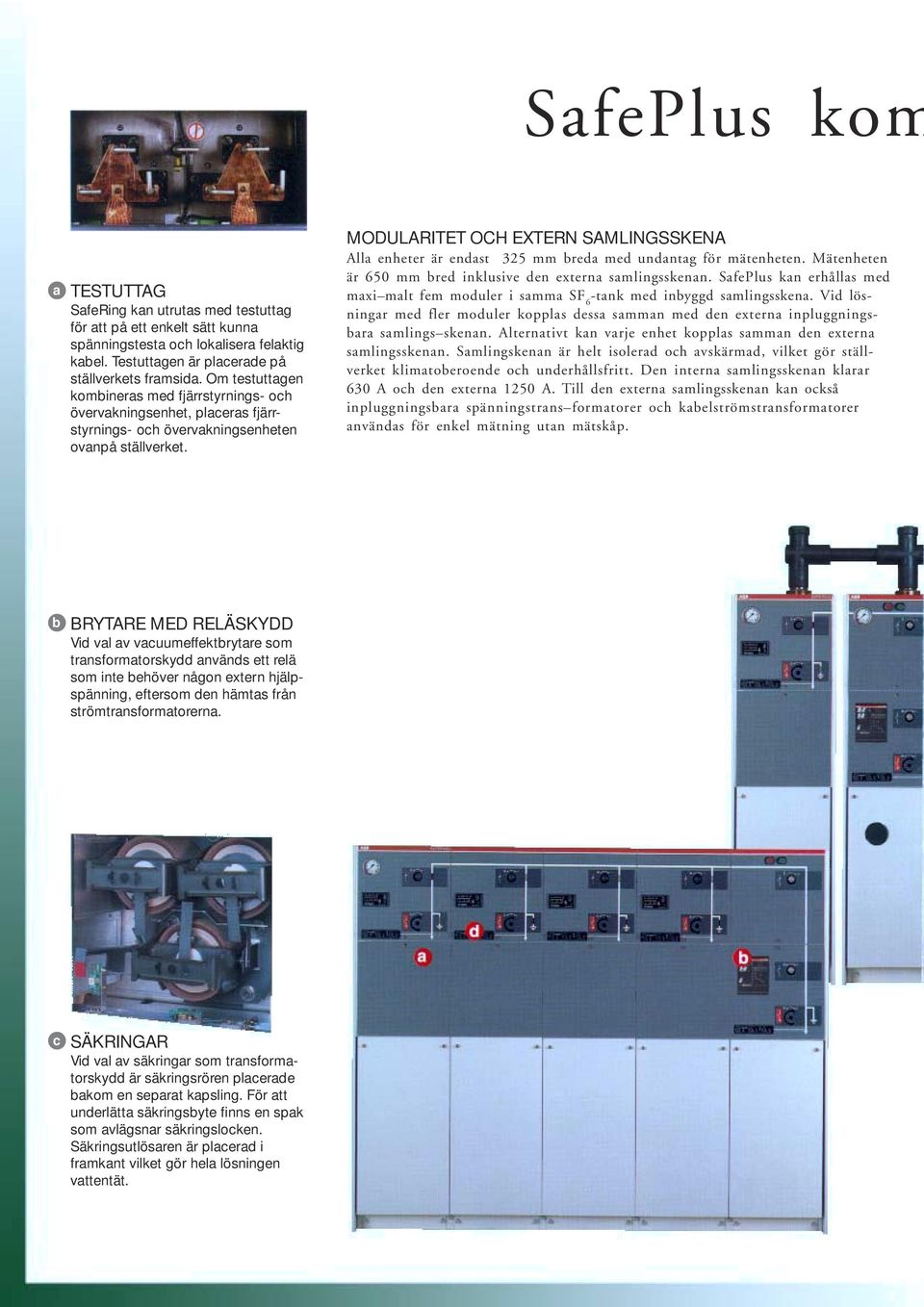

6 SafePlus kom a TESTUTTAG SafeRing kan utrutas med testuttag för att på ett enkelt sätt kunna spänningstesta och lokalisera felaktig kabel. Testuttagen är placerade på ställverkets framsida. Om testuttagen kombineras med fjärrstyrnings- och övervakningsenhet, placeras fjärrstyrnings- och övervakningsenheten ovanpå ställverket. MODULARITET OCH EXTERN SAMLINGSSKENA Alla enheter är endast 325 mm breda med undantag för mätenheten. Mätenheten är 650 mm bred inklusive den externa samlingsskenan. SafePlus kan erhållas med maxi malt fem moduler i samma SF 6 -tank med inbyggd samlingsskena. Vid lösningar med fler moduler kopplas dessa samman med den externa inpluggningsbara samlings skenan. Alternativt kan varje enhet kopplas samman den externa samlingsskenan. Samlingskenan är helt isolerad och avskärmad, vilket gör ställverket klimatoberoende och underhållsfritt. Den interna samlingsskenan klarar 630 A och den externa 1250 A. Till den externa samlingsskenan kan också inpluggningsbara spänningstrans formatorer och kabelströmstransformatorer användas för enkel mätning utan mätskåp. b BRYTARE MED RELÄSKYDD Vid val av vacuumeffektbrytare som transformatorskydd används ett relä som inte behöver någon extern hjälpspänning, eftersom den hämtas från strömtransformatorerna. c SÄKRINGAR Vid val av säkringar som transformatorskydd är säkringsrören placerade bakom en separat kapsling. För att underlätta säkringsbyte finns en spak som avlägsnar säkringslocken. Säkringsutlösaren är placerad i framkant vilket gör hela lösningen vattentät.

7 paktställverk d e SPÄNNINGS- OCH KORTSLUTNINGS- INDIKERING SafePlus kan utrustas med permanent eller inpluggningsbar spänningsindikator liksom med elektronisk kortslutningsindikering för enkel felsökning. LJUSBÅGSELIMINATOR SafePlus kompaktställverk kan levereras med ljusbågseliminator som sluter automatiskt om en intern ljusbåge uppstår. f LASTFRÅNSKILJARE OCH EFFEKTBRYTARE Lastfrånskiljarna och effektbrytarna levereras för manuell betjäning som standard. Som tillval kan de utrustas med motordon. g KABELANSLUTNING SafePlus är utrustad med standardgenomföringar enligt DIN Alla genomföringar har samma höjd från golvet och är skyddade med en frontplåt. Frontplåten kan som tillval levereras med förregling mot jordningskopplare och i ljusbågssäkert utförande. Det är möjligt att montera två kablar parallellt med en särskild frontplåt. LÅSSYSTEM SafePlus kan levereras med ett låssystem med nycklar för samtliga kopplingsapparater. TRANSFORMATORSKYDD För SafeRing finns möjlighet att välja antingen en effektbrytare/relälösning eller säkring/lastfrånskiljare som transformatorskydd. Säkringar ger optimalt skydd mot högre kortkortslutningsströmmar, reläer ger bättre skydd vid lägre kortslutningsströmmar.
