AX1 Luftisolerat mellanspänningsställverk

Storlek: px
Starta visningen från sidan:

Download "AX1 Luftisolerat mellanspänningsställverk"

Transkript

1 AX1 Luftisolerat mellanspänningsställverk

2 Nyfikenheten var stor när AX1 premiärvisades på Elfack/Elkraft, och många undrade kan ett ställverk verkligen vara intelligent? Svaret är ja AX1 har artificiell intelligens. Med hjälp av data från olika sensorer kan fackdatorerna utföra intelligenta handlingar, t ex lösa ut, förregla, larma, informera om driftdata, informera om olika händelser, meddela när underhåll behövs, mm. Fackdatorerna kommunicerar på eget initiativ eller besvarar frågor från driftpersonalen via fjärrkontroll, koncentrator eller stationsdator. Därigenom kan ställverket styras och övervakas mycket effektivt, vilket ger ökad driftsäkerhet och bättre driftekonomi. Periodiskt underhåll kan helt ersättas med behovsstyrt underhåll. Datorteknik och elektronik får en allt viktigare roll i modern ställverkskonstruktion. Ett exempel på samspel mellan elektronik och elteknik/ mekanik är ljusbågseliminatorn som släcker en ljusbåge på kortare tid än 10 ms. Risken för personskador på grund av ett ljusbågsfel inuti ställverket är därmed eliminerad. Några mekaniska skador hinner heller inte uppstå varför ställverket direkt kan tas i drift igen efter ett ljusbågsfel. Eftersom behovet av tryckavlastning bortfaller blir uppställningen av ställverket både enklare och billigare. Typiskt för AX1 är också det primärkapslade utförandet där alla mellanspänningsdelar är beröringssäkert avskärmade med jordad stålplåt. Brytarens manöverdon är placerat utanför primärkapslingen och kan enkelt avlägsnas eller bytas ut vid behov av underhåll, utan att facket behöver tas ur drift. När vi utvecklade AX1 var en av huvudmålsättningarna att skapa ett ställverk som på ett miljövänligt sätt kunde distribuera elkraft så kostnadseffektivt som möjligt. När vi nu presenterar en ny årsmodell av AX1, ändrar vi naturligtvis inte på ett vinnande koncept. Men vi har finslipat detaljerna ytterligare, och en viktig nyhet är att märkströmmen höjts till 3150 A vid 12 kv och 2500 A vid 24 kv. Låt oss bevisa konkurrensstyrkan i AX1. Christer Arnborg Konstruktionsansvarig

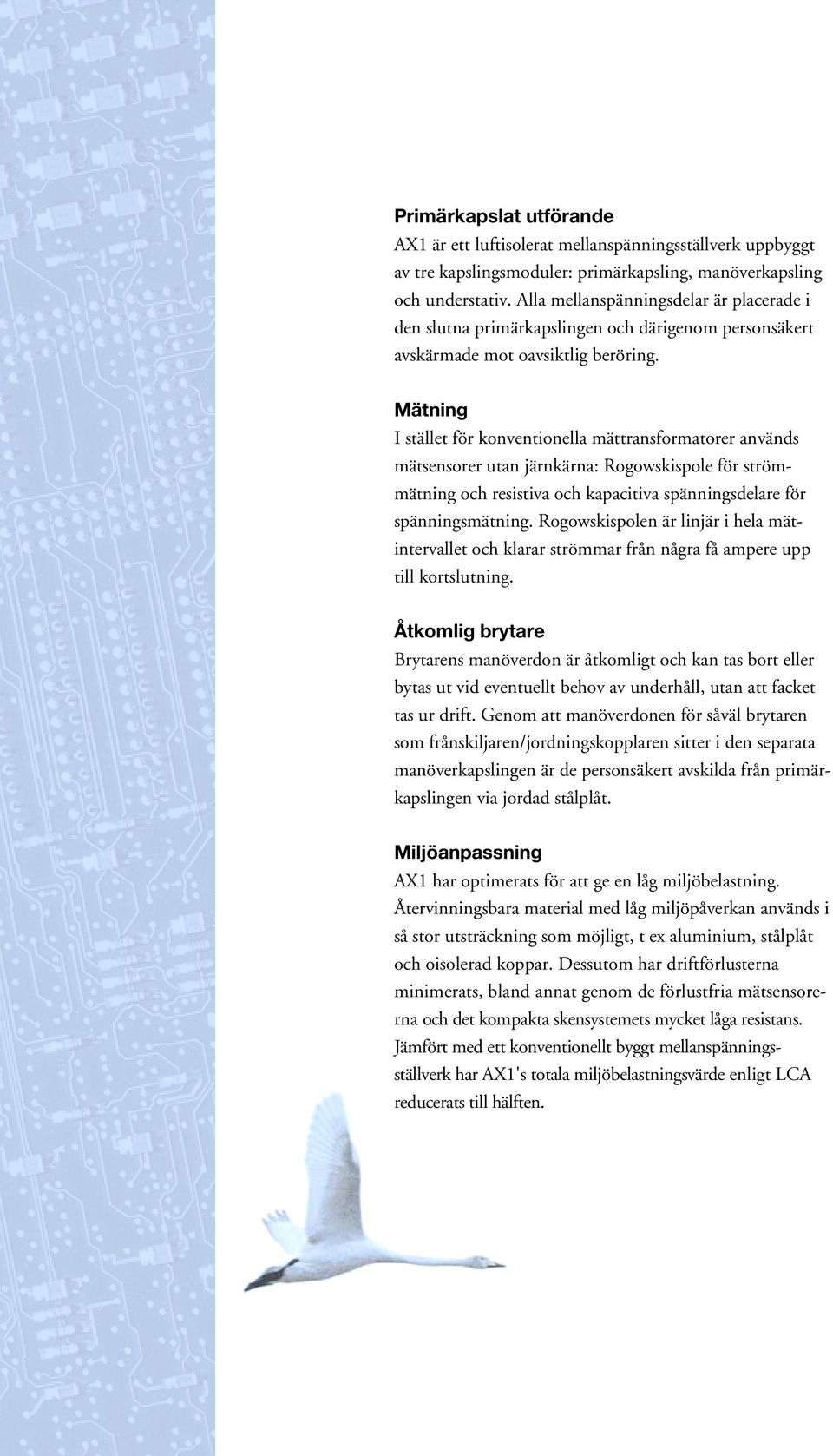

3 Primärkapslat utförande AX1 är ett luftisolerat mellanspänningsställverk uppbyggt av tre kapslingsmoduler: primärkapsling, manöverkapsling och understativ. Alla mellanspänningsdelar är placerade i den slutna primärkapslingen och därigenom personsäkert avskärmade mot oavsiktlig beröring. Mätning I stället för konventionella mättransformatorer används mätsensorer utan järnkärna: Rogowskispole för strömmätning och resistiva och kapacitiva spänningsdelare för spänningsmätning. Rogowskispolen är linjär i hela mätintervallet och klarar strömmar från några få ampere upp till kortslutning. Åtkomlig brytare Brytarens manöverdon är åtkomligt och kan tas bort eller bytas ut vid eventuellt behov av underhåll, utan att facket tas ur drift. Genom att manöverdonen för såväl brytaren som frånskiljaren/jordningskopplaren sitter i den separata manöverkapslingen är de personsäkert avskilda från primärkapslingen via jordad stålplåt. Miljöanpassning AX1 har optimerats för att ge en låg miljöbelastning. Återvinningsbara material med låg miljöpåverkan används i så stor utsträckning som möjligt, t ex aluminium, stålplåt och oisolerad koppar. Dessutom har driftförlusterna minimerats, bland annat genom de förlustfria mätsensorerna och det kompakta skensystemets mycket låga resistans. Jämfört med ett konventionellt byggt mellanspänningsställverk har AX1's totala miljöbelastningsvärde enligt LCA reducerats till hälften.

4

5 Rörsamlingsskenor med fjäderkopplingar Rörformade samlingsskenor möjliggör en robust och kompakt fackdesign med låga omgivande magnetfält. För sammankoppling av skensystemet mellan facken används skruvlösa spiralfjäderkopplingar. Kopplingarna är skyddade mot miljöangrepp enligt kapslingsklass IP 6X. Aktiv ljusbågseliminator Ljusbågseliminatorn kortsluter en eventuell ljusbåge till jord inom 10 ms och förhindrar såväl personskador som mekaniska skador på ställverket. Ljusbågseliminatorn är ansluten till samlingskenan och skyddar därmed hela ställverket. Kabelanslutning Anslutningen görs med jordade, beröringssäkra kabelanslutningar. För märkström 1250 A används ytterkoneanslutning och för högre märkströmmar används innerkona.

6 Intelligent styrning och övervakning Varje fack har sin egen dator med funktioner för reläskydd, övervakning, manövrering, mätning och kommunikation. Fackdatorerna kommunicerar med varandra samt med stationsdator eller koncentrator och driftcentral. Både realtidsdata och lagrad information om fackets status är tillgänglig och kan ligga till grund för behovsstyrt underhåll. Fackdatorn larmar om något inte står rätt till så att åtgärder kan vidtas innan driftstörningar uppstår. Sammanbyggda kopplings- och mätfunktioner Brytare och frånskiljare/ jordningskopplare är sammanbyggda i en kapsling per fas. Kapslingen, som är gasfylld, skyddar kopplingsapparaterna från korrosionsangrepp och annan yttre påverkan.

7 Tekniska data Märkspänning 12 kv 24 kv Märkström A A Kortslutningshållfasthet ka, 3 sek ka, 3 sek Ljusbågshållfasthet ka, 1 sek ka, 1 sek Dimensioner H x D x B 2040/2240 x 1050 x 650/975 mm ABB Power Technology Products Medium Voltage Products SE Ludvika, Sweden Tel: Fax: Internet: 1VET ReklamCenter 01465
