1 Z-LYFTEN PRODUKTION AB Blankettnr: BL10050 Utfärdad av: FN Datum: Utgåva: 2 Service Meddelande Gällande: Kopplingskort (4-knappsmanövrering) Kopplingskort rev.5. En vidareutveckling har gjorts av kopplingskort för att ännu bättre klara av den miljö det utsätts för. Kortet är ingjutet för att motstå fukt och har två fästpunkter, istället för fyra, för att klara vridningar i fordonsramen bättre. Kortet har utökats med en extra jord till plinten för spiralmanöverdon. Kortet har även fått en diodpanel som gör det lättare att se kortets status och att felsöka. Det nya kortet kommer att införas i produktion under V och som reservdel redan V För mer information om kortet se bifogad bilaga IA Med vänliga hälsningar, Zepro Z-Lyften Produktion AB Christer Mattsson

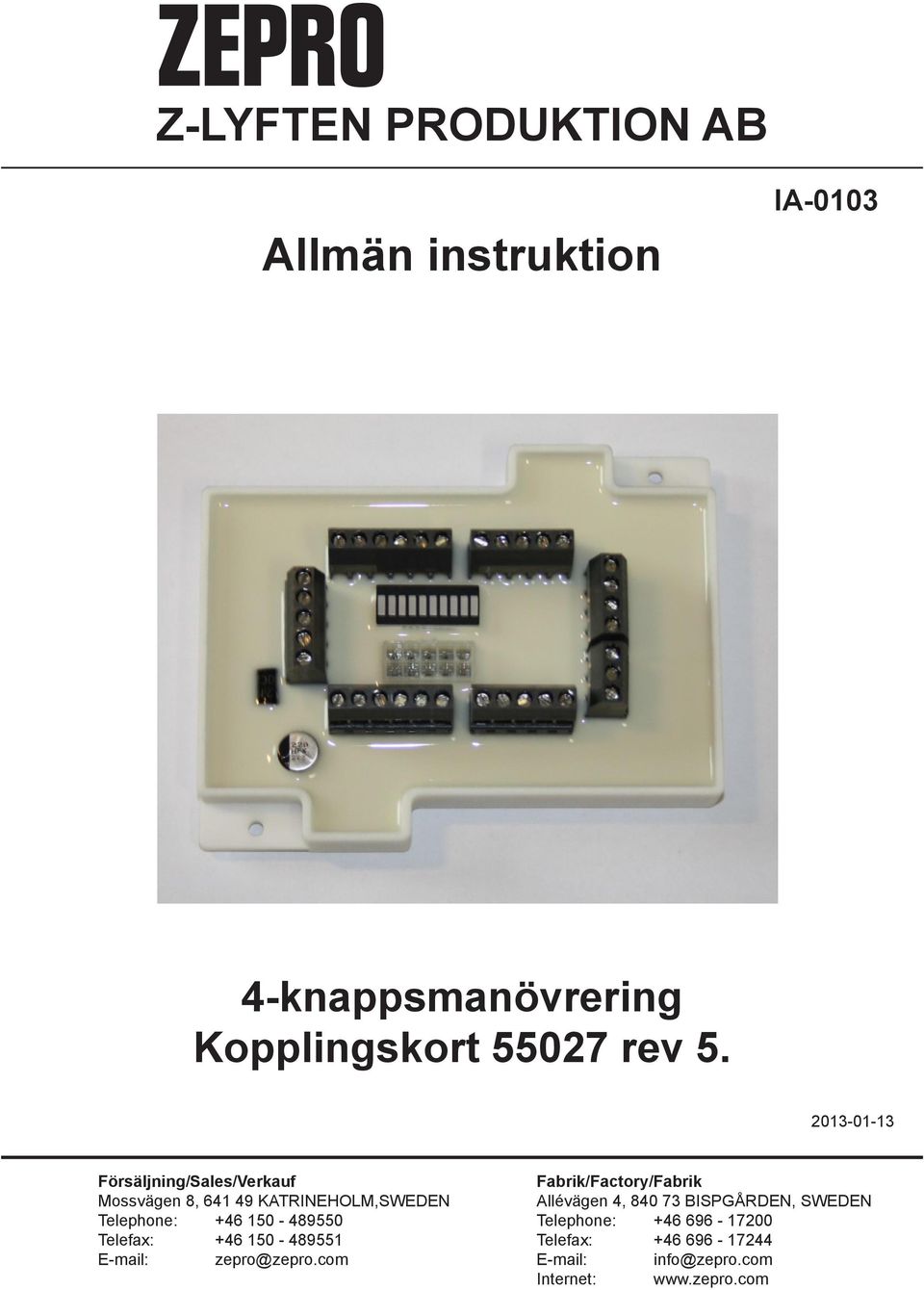

2 Z-LYFTEN PRODUKTION AB Allmän instruktion IA knappsmanövrering Kopplingskort rev Försäljning/Sales/Verkauf Mossvägen 8, KATRINEHOLM,SWEDEN Telephone: Telefax: Fabrik/Factory/Fabrik Allévägen 4, BISPGÅRDEN, SWEDEN Telephone: Telefax: Internet:

3

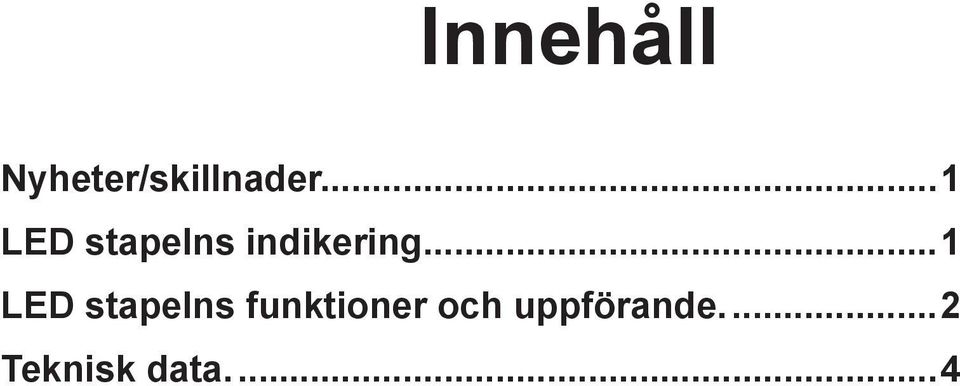

4 Innehåll Nyheter/skillnader...1 LED stapelns indikering...1 LED stapelns funktioner och uppförande...2 Teknisk data...4

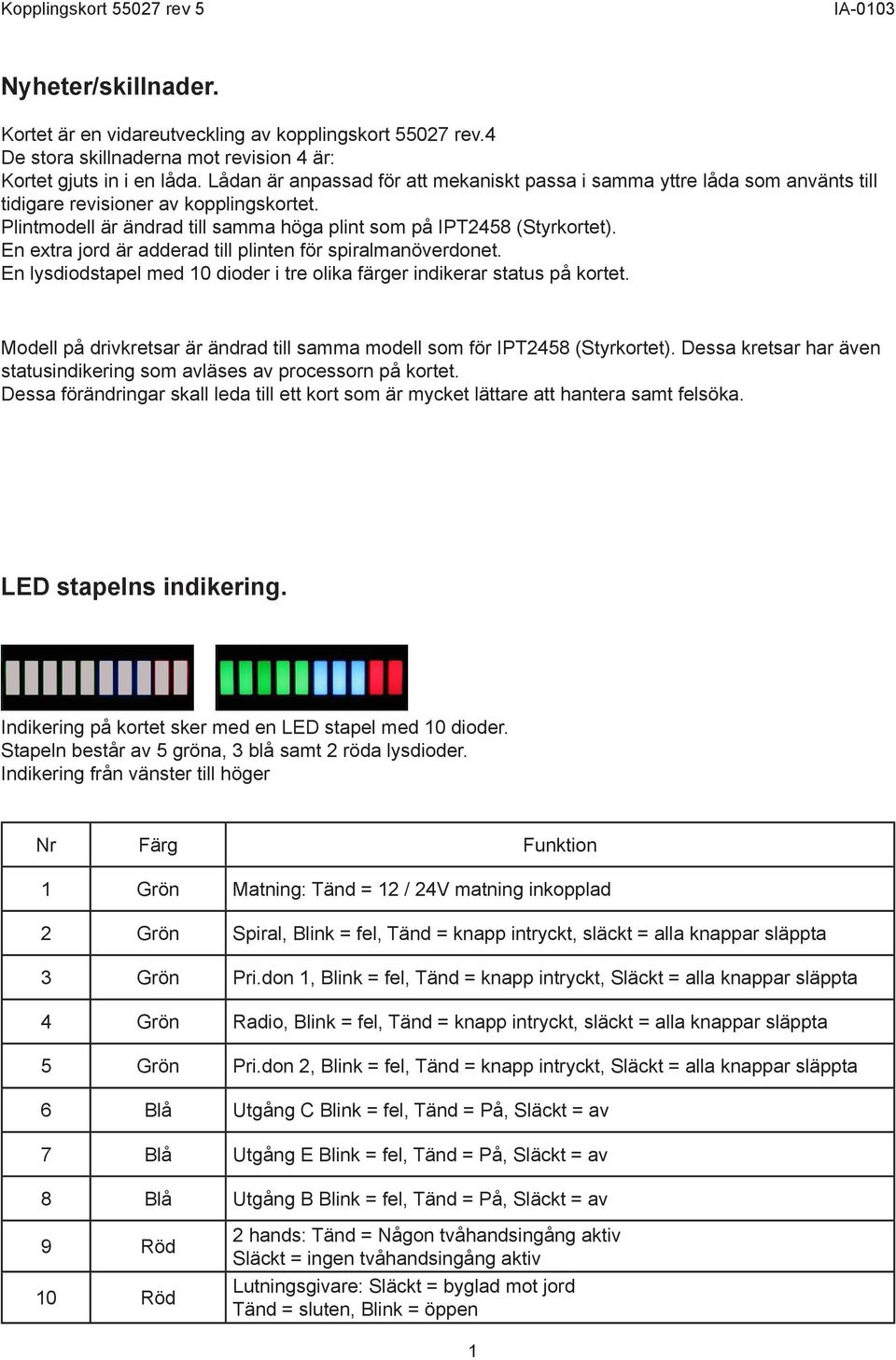

5 Kopplingskort rev 5 IA-0103 Nyheter/skillnader. Kortet är en vidareutveckling av kopplingskort rev.4 De stora skillnaderna mot revision 4 är: Kortet gjuts in i en låda. Lådan är anpassad för att mekaniskt passa i samma yttre låda som använts till tidigare revisioner av kopplingskortet. Plintmodell är ändrad till samma höga plint som på IPT2458 (Styrkortet). En extra jord är adderad till plinten för spiralmanöverdonet. En lysdiodstapel med 10 dioder i tre olika färger indikerar status på kortet. Modell på drivkretsar är ändrad till samma modell som för IPT2458 (Styrkortet). Dessa kretsar har även statusindikering som avläses av processorn på kortet. Dessa förändringar skall leda till ett kort som är mycket lättare att hantera samt felsöka. LED stapelns indikering. Indikering på kortet sker med en LED stapel med 10 dioder. Stapeln består av 5 gröna, 3 blå samt 2 röda lysdioder. Indikering från vänster till höger Nr Färg Funktion 1 Grön Matning: Tänd = 12 / 24V matning inkopplad 2 Grön Spiral, Blink = fel, Tänd = knapp intryckt, släckt = alla knappar släppta 3 Grön Pri.don 1, Blink = fel, Tänd = knapp intryckt, Släckt = alla knappar släppta 4 Grön Radio, Blink = fel, Tänd = knapp intryckt, släckt = alla knappar släppta 5 Grön Pri.don 2, Blink = fel, Tänd = knapp intryckt, Släckt = alla knappar släppta 6 Blå Utgång C Blink = fel, Tänd = På, Släckt = av 7 Blå Utgång E Blink = fel, Tänd = På, Släckt = av 8 Blå Utgång B Blink = fel, Tänd = På, Släckt = av 9 Röd 10 Röd 2 hands: Tänd = Någon tvåhandsingång aktiv Släckt = ingen tvåhandsingång aktiv Lutningsgivare: Släckt = byglad mot jord Tänd = sluten, Blink = öppen 1

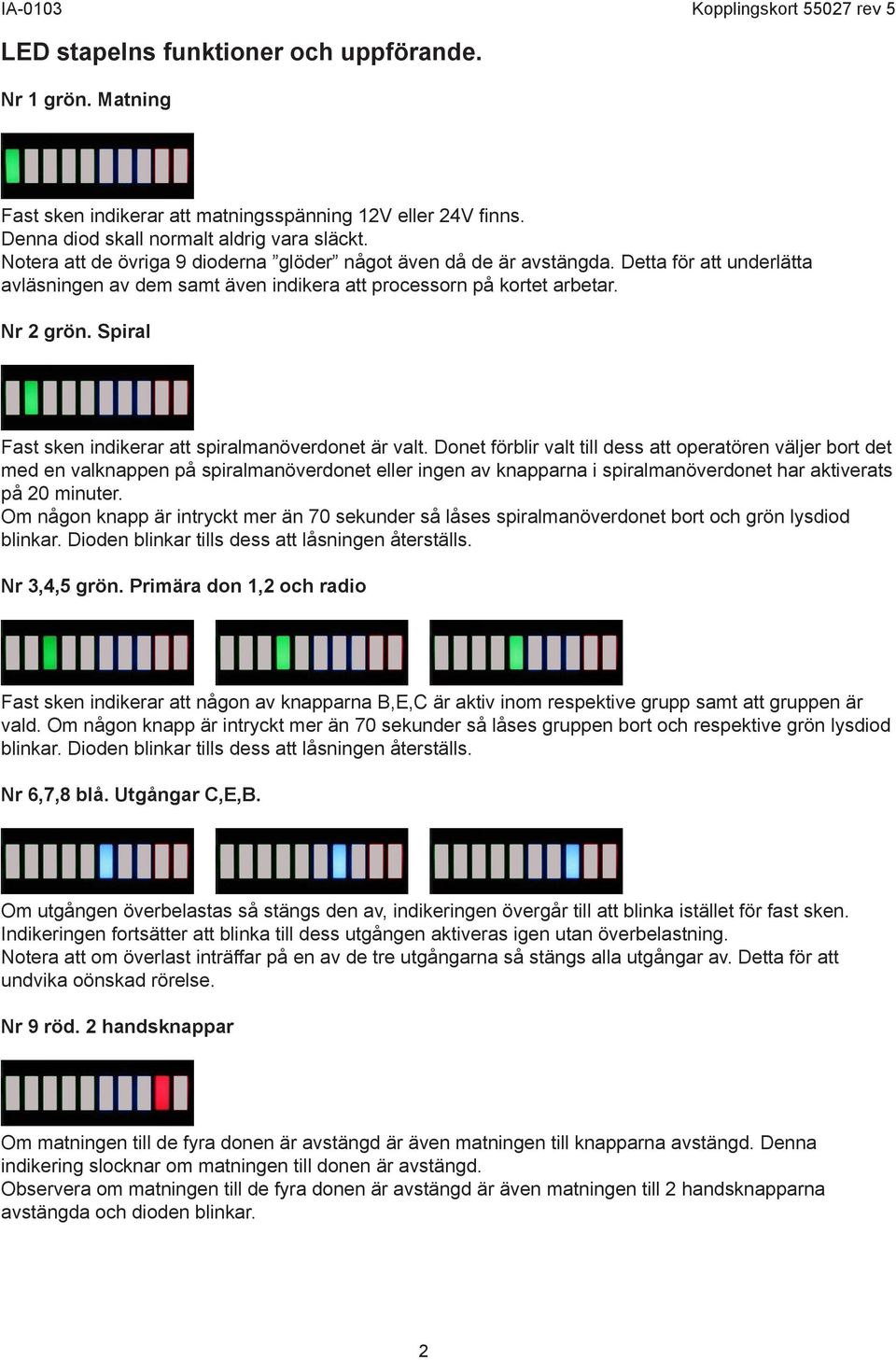

6 IA-0103 Kopplingskort rev 5 LED stapelns funktioner och uppförande. Nr 1 grön. Matning Fast sken indikerar att matningsspänning 12V eller 24V finns. Denna diod skall normalt aldrig vara släckt. Notera att de övriga 9 dioderna glöder något även då de är avstängda. Detta för att underlätta avläsningen av dem samt även indikera att processorn på kortet arbetar. Nr 2 grön. Spiral Fast sken indikerar att spiralmanöverdonet är valt. Donet förblir valt till dess att operatören väljer bort det med en valknappen på spiralmanöverdonet eller ingen av knapparna i spiralmanöverdonet har aktiverats på 20 minuter. Om någon knapp är intryckt mer än 70 sekunder så låses spiralmanöverdonet bort och grön lysdiod blinkar. Dioden blinkar tills dess att låsningen återställs. Nr 3,4,5 grön. Primära don 1,2 och radio Fast sken indikerar att någon av knapparna B,E,C är aktiv inom respektive grupp samt att gruppen är vald. Om någon knapp är intryckt mer än 70 sekunder så låses gruppen bort och respektive grön lysdiod blinkar. Dioden blinkar tills dess att låsningen återställs. Nr 6,7,8 blå. Utgångar C,E,B. Om utgången överbelastas så stängs den av, indikeringen övergår till att blinka istället för fast sken. Indikeringen fortsätter att blinka till dess utgången aktiveras igen utan överbelastning. Notera att om överlast inträffar på en av de tre utgångarna så stängs alla utgångar av. Detta för att undvika oönskad rörelse. Nr 9 röd. 2 handsknappar Om matningen till de fyra donen är avstängd är även matningen till knapparna avstängd. Denna indikering slocknar om matningen till donen är avstängd. Observera om matningen till de fyra donen är avstängd är även matningen till 2 handsknapparna avstängda och dioden blinkar. 2

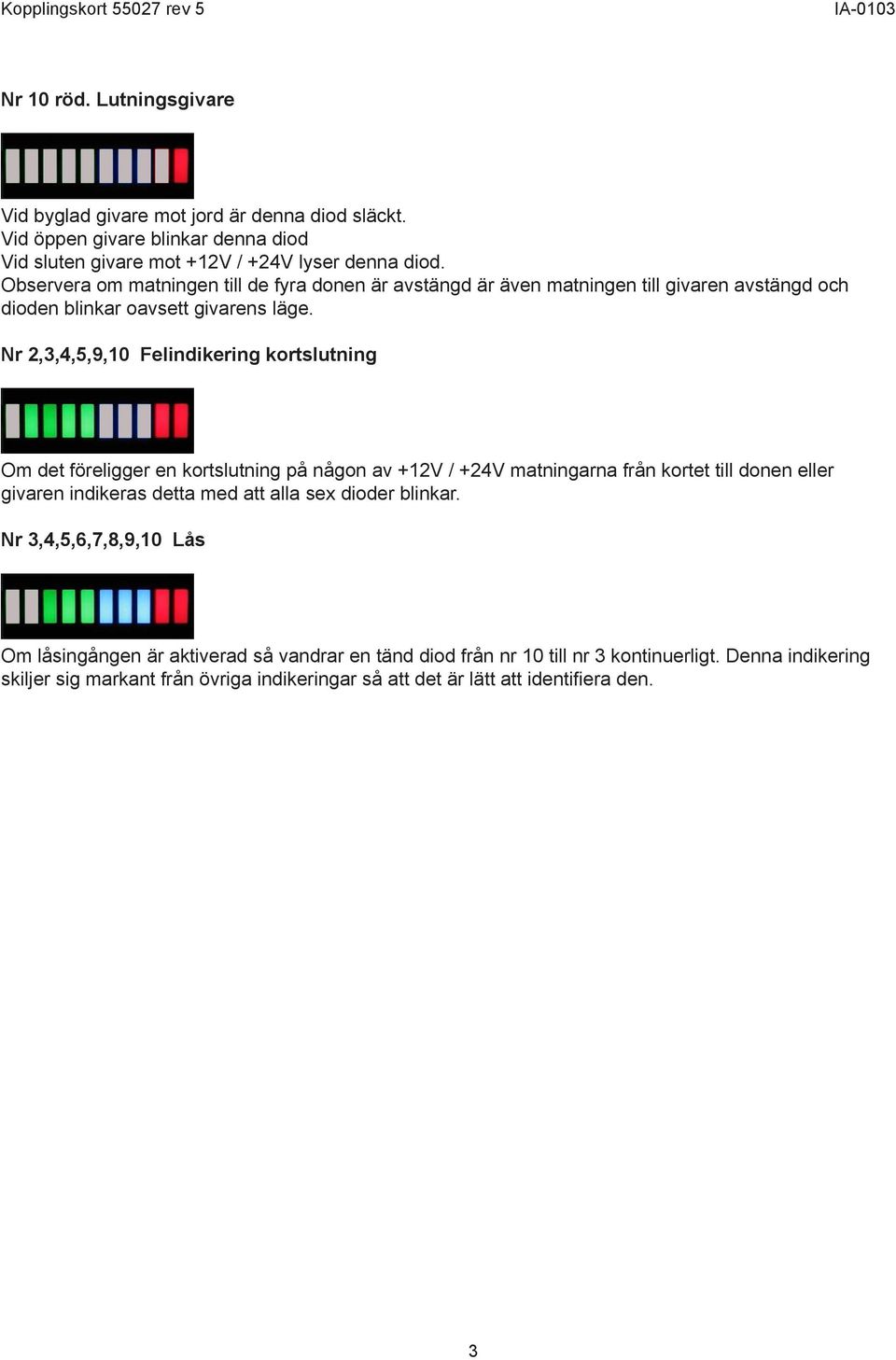

7 Kopplingskort rev 5 IA-0103 Nr 10 röd. Lutningsgivare Vid byglad givare mot jord är denna diod släckt. Vid öppen givare blinkar denna diod Vid sluten givare mot +12V / +24V lyser denna diod. Observera om matningen till de fyra donen är avstängd är även matningen till givaren avstängd och dioden blinkar oavsett givarens läge. Nr 2,3,4,5,9,10 Felindikering kortslutning Om det föreligger en kortslutning på någon av +12V / +24V matningarna från kortet till donen eller givaren indikeras detta med att alla sex dioder blinkar. Nr 3,4,5,6,7,8,9,10 Lås Om låsingången är aktiverad så vandrar en tänd diod från nr 10 till nr 3 kontinuerligt. Denna indikering skiljer sig markant från övriga indikeringar så att det är lätt att identifiera den. 3

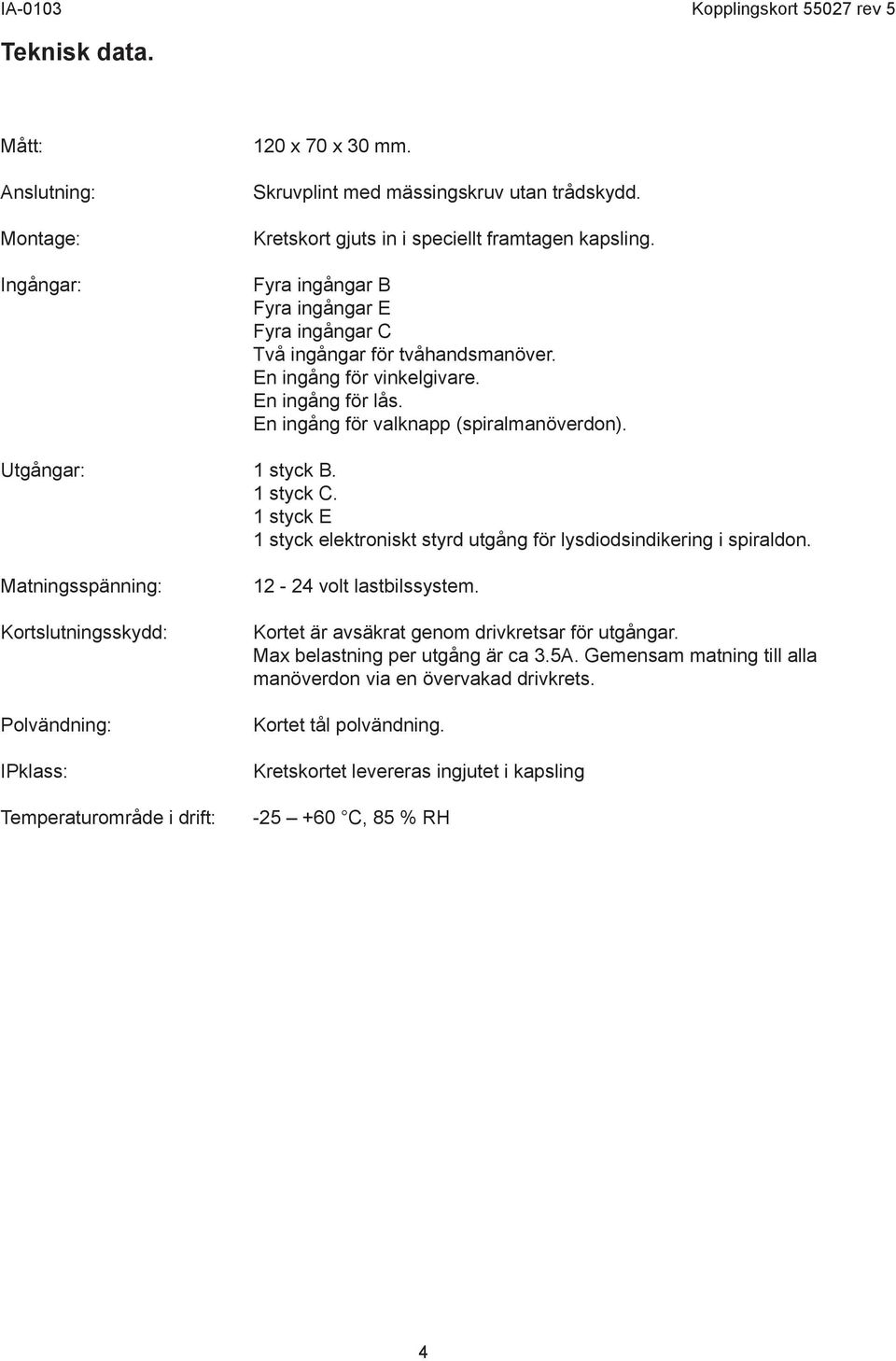

8 IA-0103 Kopplingskort rev 5 Teknisk data. Mått: Anslutning: Montage: Ingångar: 120 x 70 x 30 mm. Skruvplint med mässingskruv utan trådskydd. Kretskort gjuts in i speciellt framtagen kapsling. Fyra ingångar B Fyra ingångar E Fyra ingångar C Två ingångar för tvåhandsmanöver. En ingång för vinkelgivare. En ingång för lås. En ingång för valknapp (spiralmanöverdon). Utgångar: 1 styck B. 1 styck C. 1 styck E 1 styck elektroniskt styrd utgång för lysdiodsindikering i spiraldon. Matningsspänning: Kortslutningsskydd: Polvändning: IPklass: Temperaturområde i drift: volt lastbilssystem. Kortet är avsäkrat genom drivkretsar för utgångar. Max belastning per utgång är ca 3.5A. Gemensam matning till alla manöverdon via en övervakad drivkrets. Kortet tål polvändning. Kretskortet levereras ingjutet i kapsling C, 85 % RH 4
