CENTRALAPPARAT MAX-5 INSTALLATIONSANVISNING Best.nr:

Transkript

1 CENTRALAPPARAT MAX-5 INSTALLATIONSANVISNING Best.nr: BESKRIVNING. MAX-5 är en mångkunnig och prisvärd central som med hjälp av en DIP-omkopplare enkelt programeras för olika funktioner. MAX-5 har 5 brytande sektioner dessa är uppdelade enl. följande: 3 st direktlarmande (sektion 1, 2 och 3) programerbara till sektionsföljdsfunktion (ordningsföljdsfördröjning). 1 fördröjd sektion (sektion 4) som tillåter behörig person att lämna eller gå in i larmat område utan att förorsaka ett larm. Fyra olika tider kan väljas. En 24 timmars sektion (sektion 5) för sabotage, brand eller överfall. Fem röda lysdioder (LED), en för varje sektion, ger indikering av status och larmminne. Två st transistorutgångar (open collector) (AL1 och AL2) finns på kretskortet, som klarar att aktivera ett externt relä som drar max 100 ma. Den första utgången (AL1) påverkas av sektion 1 till 4 och den andra (AL2) endast med sektion 5. MAX-5 har inbyggd drivenhet för högtalare där larm från sektion 1 till 4 avger en svängande ljudkaraktär emedan sektion 5 (24-timmars) avger ett tvåtons ljud. MAX-5 kan tillkopplas med en tvåpositioners ON/OFF nyckelbrytare eller med en momentan nyckelbrytare. För att undvika obefogat larm förorsakat av slarv från användaren, kan automatisk blockering väljas vilket då kommer att ge så väl ljud som visuell varning, när någon sektion ej är korrekt. En transistorutgång (open collector) för en 12 V piezoelektrisk summer kan användas som varning under in- och utpasseringsfördröjningen och vid sektionsföljdspassering. En uppringarutgång med 12 VDC försörjning finns på kretskortet. Strömförsörjningen till MAX-5 sker via inbyggd transformator 220V. Ackumulator för reservkraft skall anslutas. Strömförsörjningen har en extra utgång för 12 VDC på 300 ma för strömförsörjning av detektorer m.m.. Automatisk bortkoppling av felaktiga sektioner. Direktlarmad sektion kan ändra till sektionsföljds fördröjning. Mono-eller bistabil fjärrmanöver. Två larmutgångar (transistor utgångar, max 100 ma). Summerutgång. Utgång för sektionsstatus och driftläge. Automatisk batteritest. Valbar tyst larmutgång på 24-timmars sektionen. Sektions testning. Uppringarutgång. INGÅNGAR. Direkt larmande sektioner. MAX-5 har 3 direktlarmade sektioner (sektion 1,2 och 3). Varje sektion har en röd lysdiod (LED) som indikerar status (aktiverad/ej aktiverad) samt ger minnesindikering vid larm. Vid påverkan av någon direktlarmad sektion när centralapparaten är tillkopplad aktiverar omgående utgång AL1 med svängande ljudkaraktär. Sektion 1,2, och 3 kan omprogrammeras till sektionsföljdsfördröjning genom att DIP-omkopplaren SW4 i ställs i läge ON (se sektionsföljdsfördröjning). FÖRDRÖJD SEKTION. En fördröjd sektion (sektion 4) möjliggör för behörig att tillträda i ett larmat objekt för frånkoppling inom inställd tid. Inpasseringsfördrjöningen förinställes med DIP-kontakterna SW1 och SW2 (se DIP-KONTAKTER). Denna sektion har också en röd lysdiod för indikering av status och minnesfunktion. FUNKTIONER. Lätt att använda. 5 sektioner med minne inkl. 24-timmars sektion. Valbar passagefördröjning. Sektionsstatus och minnes indikering. Inbyggd drivenhet för högtalare. Inbygg strömförsörjning. Extra DC utgång (12V/300mA). Aktiverings indikering. AC spänningsindikering (LED). 24-TIMMARS SEKTION. Sektion 5 är alltid aktiverad. Brytande överfallskontakter, vissa skalskydd i form av folie etc och branddetektorer kan anslutas till sektion 5. Sabotagekontakten på kretskortet är kopplad till sektion 5. Påverkan av denna sektion aktiverar en tvåtons signal till utgång AL2. Även denna sektion har en röd lysdiod (LED) för status och minne. RESERVKRAFT. En laddningsbar ackumulator måste anslutas till plinten BAT på kortet. Batteriingången är skyddad mot Extronic AB Tel:

2 polaritetsfel. En inbyggd transformator ger erforderlig laddningsström till ackumulatorn. AC STRÖMFÖRSÖRJNINGS INGÅNG. MAX-5 centralen har en step-down AC transformator monterad i kapslingen med en egen säkring på 0,5 Ampere monterad på ett litet separat kretskort. 230 VAC skall anslutas till 220 VAC plinten på det lilla kretskortet. Transformatorn (14 VAC) är ansluten till 14 VAC plinten på huvudkretskortet. FÖRBIKOPPLINGSINGÅNG. Denna ingång (plint 17 och 18) är avsedd för TILL/FRÅN slag av MAX-5 antingen på själva centralen eller från någon fjärrstyrning. Förbikopplingen kan vara såväl pulsstyrd som bistabil, vilket avgöres med DIP-omkopplaren SW6 (Se DIP-kontakt). Vid radiobaserad förbikoppling via handsändare eller trådlös kodförbikopplare CL-4W programmeras denna ingång till pulsstyrning. VARNINGSSUMMER. Modulerad signal för att erhålla ett flertal olika varningskaraktärer, för drivning av en summer, finns mellan plint 10 (BUZ) och 13 (+). Den pulsade signalutgången är tillräcklig för att driva en piezoelektrisk summer, placerad i centralapparaten eller i anslutning till in- och utpasseringen. 1. Utpasseringsvarning: när denna aktiveras avger summern ett kort tonstöt var 5:e sekund som avslutas under 7 sekunder med snabba tonstötar. 2. Inpasseringsvarning: vid aktivering ljuder summern var 3:e sekund som sedan avslutas med 7 sekunder fast ljud. 3. Automatisk tillkopplingsvarning (Se automatiskförbikoppling): när systemet tillkopplas och funktionen automatisk blockering startar, hörs två alternerande toner under 12 sekunder. Denna funktion är mycket användbar om behörig via lysdioderna ej uppmärksammat att någon sektion ej var intakt vid tillkopplingstillfället. (Se Lysdiodsindikering LED). UTGÅNGAR. HÖGTALARE. MAX-5 har inbyggd drivning av sirenhögtalare skyddad med 1,5 A säkring på huvudkortet. SPK plinten (plint 15 och 16) kan driva en 4-ohms/8 Watts högtalare eller två 8-ohms/5 Watts högtalare som ansluts parallellt. Det är enkelt att urskilja om larm kommer från sektion 1 till 4 då detta ljud är svängande och larm från sektion 5 har ett tvåtonsljud. NOTERA: Om sektion 5 aktiveras då någon av sektionerna 1,2,3 och 4 redan är aktiverade, har sektion 5 högre prioritet varvid det svängande ljudet övergår till tvåtoners ljud (detta under förutsättning att DIPkontakten SW5 står i läge ON). LARM Två transistorutgångar, AL1 och AL2, som båda klarar upp till 100mA, är till för styrning av externa reläer. Varje utgång är skyddad av ett 18-ohms seriemotstånd. Larmutgång AL1 aktiveras vid larm från sektion 1-4. Ger - (minus) vid larm. Larmutgång AL2 aktiveras vid larm från sektion 5 (24-timmars sektion). Ger - (minus) vid larm. INDIKERING SYSTEMET AKTIVERAT. Denna transistorutgång kan användas vid fjärrstyrning för indikering när systemet är aktivertat. Lysdioden med 1k ohms motstånd i serie skall anslutas mellan plint 8 (ARM) och 13 (+) på MAX-5. SUMMAINDIKERING FÖR SEKTIONSSTATUS. Detta är en transistorutgång som kan användas vid fjärrstyrning. Om en eller flera sektioner är påverkade, kommer lysdiod ansluten till summautgången att blinka. Om en sektionsdiod på centralapparaten lyser fast (larm minne) och en annan diod (LED) blinkar, kommer dioden ansluten till summautgången att lysa fast. Om alla sektioner är intakta och ingen påverkan har skett under den senaste tillkopplingen kommer lysdioden på summautgången att vara släckt. Denna diod (LED) med ett 1 k OHMs motstånd i serie skall anslutas mellan plint 9 (STA) och 13 (+) på MAX VDC UTGÅNG. Denna utgång klarar max 300 ma från plint 13(+) och 14(-)är avsedd för detektorer eller annan utrustning. Skyddad med en 0,5 A säkring på kretskortet. KOMMUNIKATIONSINTERFACE. COMM.OUT anslutning på huvudkretskortet är en 6- pinnars kontakt som fungerar som interface mellan MAX-5 och en speciell uppringare från Visonic Ltd. Varje kontakt är parallellt ansluten till motsvarande terminalutgång utom kontakt No.4 (Se ANSLUTNING COMM.OUT KONTAKTEN för anslutning). Extronic AB Tel:

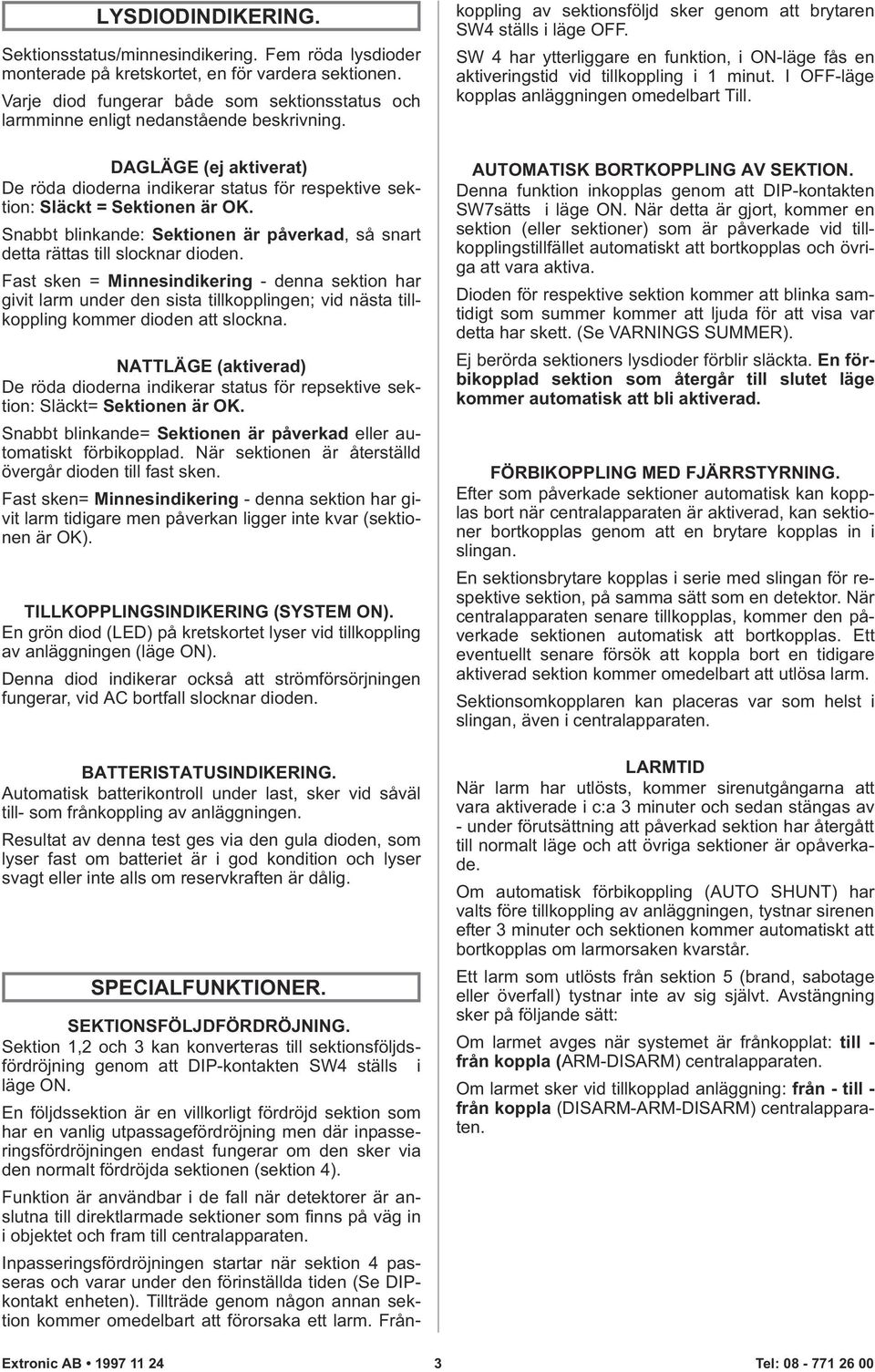

3 LYSDIODINDIKERING. Sektionsstatus/minnesindikering. Fem röda lysdioder monterade på kretskortet, en för vardera sektionen. Varje diod fungerar både som sektionsstatus och larmminne enligt nedanstående beskrivning. DAGLÄGE (ej aktiverat) De röda dioderna indikerar status för respektive sektion: Släckt = Sektionen är OK. Snabbt blinkande: Sektionen är påverkad, så snart detta rättas till slocknar dioden. Fast sken = Minnesindikering - denna sektion har givit larm under den sista tillkopplingen; vid nästa tillkoppling kommer dioden att slockna. NATTLÄGE (aktiverad) De röda dioderna indikerar status för repsektive sektion: Släckt= Sektionen är OK. Snabbt blinkande= Sektionen är påverkad eller automatiskt förbikopplad. När sektionen är återställd övergår dioden till fast sken. Fast sken= Minnesindikering - denna sektion har givit larm tidigare men påverkan ligger inte kvar (sektionen är OK). TILLKOPPLINGSINDIKERING (SYSTEM ON). En grön diod (LED) på kretskortet lyser vid tillkoppling av anläggningen (läge ON). Denna diod indikerar också att strömförsörjningen fungerar, vid AC bortfall slocknar dioden. BATTERISTATUSINDIKERING. Automatisk batterikontroll under last, sker vid såväl till- som frånkoppling av anläggningen. Resultat av denna test ges via den gula dioden, som lyser fast om batteriet är i god kondition och lyser svagt eller inte alls om reservkraften är dålig. SPECIALFUNKTIONER. SEKTIONSFÖLJDFÖRDRÖJNING. Sektion 1,2 och 3 kan konverteras till sektionsföljdsfördröjning genom att DIP-kontakten SW4 ställs i läge ON. En följdssektion är en villkorligt fördröjd sektion som har en vanlig utpassagefördröjning men där inpasseringsfördröjningen endast fungerar om den sker via den normalt fördröjda sektionen (sektion 4). Funktion är användbar i de fall när detektorer är anslutna till direktlarmade sektioner som finns på väg in i objektet och fram till centralapparaten. Inpasseringsfördröjningen startar när sektion 4 passeras och varar under den förinställda tiden (Se DIPkontakt enheten). Tillträde genom någon annan sektion kommer omedelbart att förorsaka ett larm. Frånkoppling av sektionsföljd sker genom att brytaren SW4 ställs i läge OFF. SW 4 har ytterliggare en funktion, i ON-läge fås en aktiveringstid vid tillkoppling i 1 minut. I OFF-läge kopplas anläggningen omedelbart Till. AUTOMATISK BORTKOPPLING AV SEKTION. Denna funktion inkopplas genom att DIP-kontakten SW7sätts i läge ON. När detta är gjort, kommer en sektion (eller sektioner) som är påverkade vid tillkopplingstillfället automatiskt att bortkopplas och övriga att vara aktiva. Dioden för respektive sektion kommer att blinka samtidigt som summer kommer att ljuda för att visa var detta har skett. (Se VARNINGS SUMMER). Ej berörda sektioners lysdioder förblir släckta. En förbikopplad sektion som återgår till slutet läge kommer automatisk att bli aktiverad. FÖRBIKOPPLING MED FJÄRRSTYRNING. Efter som påverkade sektioner automatisk kan kopplas bort när centralapparaten är aktiverad, kan sektioner bortkopplas genom att en brytare kopplas in i slingan. En sektionsbrytare kopplas i serie med slingan för respektive sektion, på samma sätt som en detektor. När centralapparaten senare tillkopplas, kommer den påverkade sektionen automatisk att bortkopplas. Ett eventuellt senare försök att koppla bort en tidigare aktiverad sektion kommer omedelbart att utlösa larm. Sektionsomkopplaren kan placeras var som helst i slingan, även i centralapparaten. LARMTID När larm har utlösts, kommer sirenutgångarna att vara aktiverade i c:a 3 minuter och sedan stängas av - under förutsättning att påverkad sektion har återgått till normalt läge och att övriga sektioner är opåverkade. Om automatisk förbikoppling (AUTO SHUNT) har valts före tillkoppling av anläggningen, tystnar sirenen efter 3 minuter och sektionen kommer automatiskt att bortkopplas om larmorsaken kvarstår. Ett larm som utlösts från sektion 5 (brand, sabotage eller överfall) tystnar inte av sig självt. Avstängning sker på följande sätt: Om larmet avges när systemet är frånkopplat: till - från koppla (ARM-DISARM) centralapparaten. Om larmet sker vid tillkopplad anläggning: från - till - från koppla (DISARM-ARM-DISARM) centralapparaten. Extronic AB Tel:

4 SEKTIONS TEST. Alla detektorer i ett system skall regelbundet testas, ställ DIP - kontakten SW8 i läge ON och påverka respektive sektion, en i taget. När en detektor aktiveras, kommer sirenen att ljuda under 1 sekund och respektive sektionsdiod kommer att övergå i fast sken. Avsluta testen med att återställa SW8 i läge OFF. DIP-KONTAKTEN En 8 positioners DIP-kontakt möjliggör för användaren att välja följande funktioner: SW1 - Inpasseringsfördröjning. SW2 - Inpasseringsfördröjning. SW3 - TILL/FRÅN-kopplingsvarning (Siren test). SW4 - Sektionsföljdsfördröjning/Aktiveringstid SW5 - Frånkoppling siren sektion 5. SW6 - Val av förbikoppling. SW7 - Automatisk bortkoppling av felaktig sektion SW8 - Sektions test. 1. SW1 och SW2: Inpasseringsfördröjningen inställs genom en kombination av SW1 och SW2. Fördröjningstiden måste ställas så att tillräcklig tid erhålles för att hinna fram till centralapparaten för frånkoppling. Inställning enligt följande: SW1 SW2 Fördröjning OFF OFF 10 sekunder. ON OFF 20 sekunder OFF ON 35 sekunder ON ON 60 sekunder. SW3: Genom att ställa brytaren i läge ON sker automatisk test av sirenerna. När SW3 är ON, kommer högtalarna som är anslutna till SPK-plinten att avge en signal vars styrka kommer öka för varje sekund när cetralapparaten tillkopplas och minska i ljudstyrka varje sekund vid frånkoppling. SW4: Denna DIP-kontakt ställd i läge ON, konverterar sektion 1,2 och 3 till sektionsföljd, vilket betyder att inpasseringsfördröjning följer vid inpassage via sektion 4 in i andra sektioner. (för detaljerad beskrivning se Sektionsföljdsfördröjning). SW5: Genom att ställa brytaren SW5 i läge OFF blir sektion 5 ett tyst larm. Utgång AL2 som också tillhör sektion 5, påverkas ej utan aktiveras normalt. SW6: Genom att ställa brytaren SW6 i läge ON fungerar förbikopplingen med en momentan kontakt. I läge OFF blir funktionen som en normal fjärrmanöver via tillhållarlås eller andra förbikopplare med bistabil funktion. SW7: Om SW7 ställs i läge ON, kommer direktlarmade sektioner som är påverkade vid tillkoppling automatiskt att bortkopplas. I läge OFF kommer bortkoppling ej att ske (Se AUTOMATISK FÖRBI- KOPPLING för ytterligare information). SW8: När SW8 står i läge ON kan alla sektionerna testas med centralapparaten i frånkopplat läge. För info om sektionstest se SEKTIONSTEST. De två testplintarna på kretskortet är parallellt anslutna till SW8. Det är möjligt att ställa SW8 i läge OFF och ansluta ett par kablar till plinten och förlägga en extern sektionstest kontakt på lämplig plats, denna ansluts till stiftkontakt snett ned till höger om SW8. INSTALLATION. Installera centralapparaten i ett skyddat område, lätt åtkomlig dock ej synlig men i anslutning till 220 volts uttag. Tag upp de förberedda hållen i över eller underkant som passar bäst för installationen. Montera kapslingen med hjälp av de 4 hålen i bakstycket. VARNING anslut ej 220 volt eller batteri förrän övrig installation är avslutad. Anslutningar framgår av schema på omstående sida. Förutom sirentest är funktionen värdefull vid radiostyrd TILL- och FRÅN koppling eller vid användning av kodförbikopplare. Extronic AB Tel:

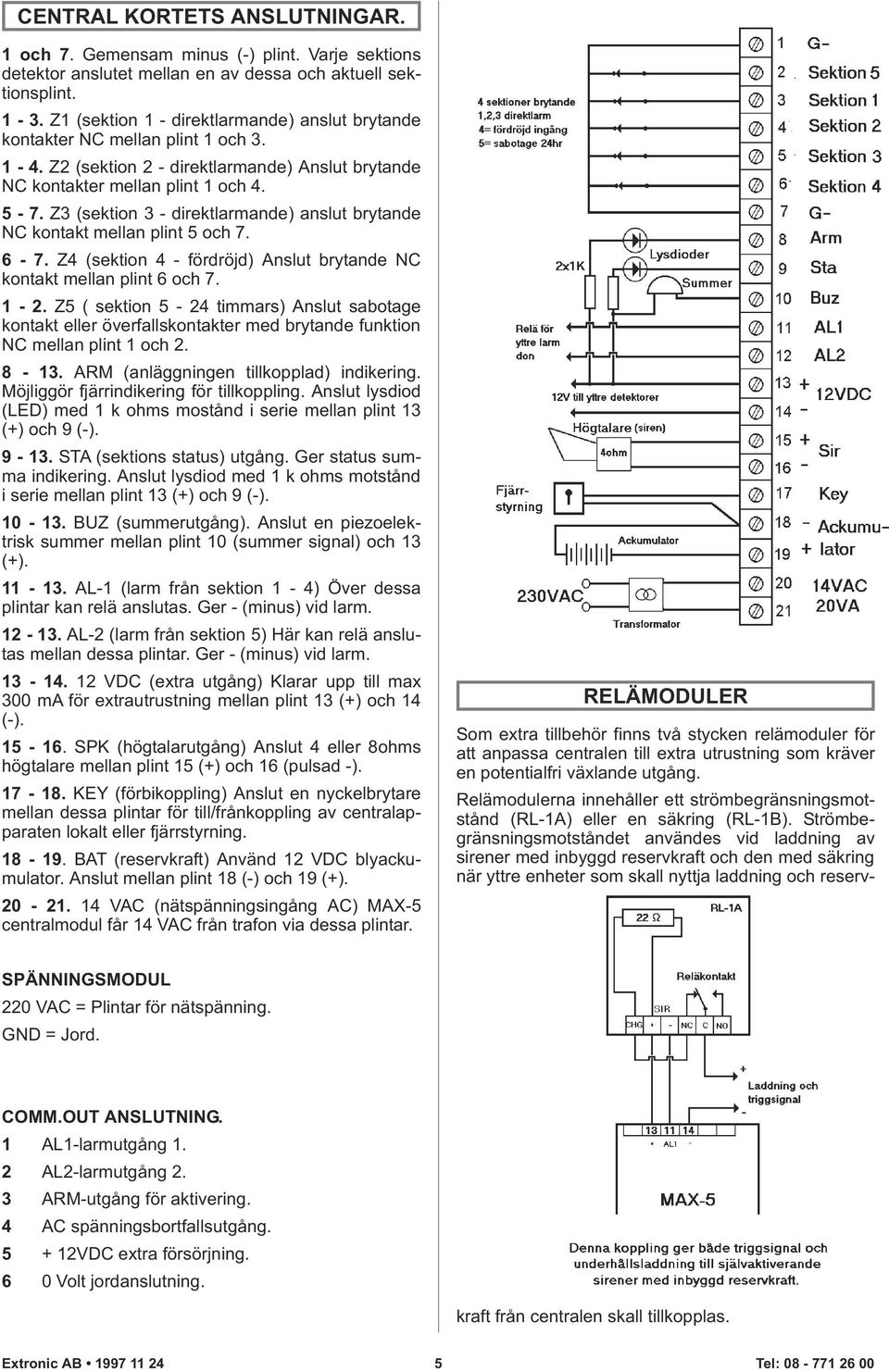

5 CENTRAL KORTETS ANSLUTNINGAR. 1 och 7. Gemensam minus (-) plint. Varje sektions detektor anslutet mellan en av dessa och aktuell sektionsplint. 1-3.Z1 (sektion 1 - direktlarmande) anslut brytande kontakter NC mellan plint 1 och Z2 (sektion 2 - direktlarmande) Anslut brytande NC kontakter mellan plint 1 och Z3 (sektion 3 - direktlarmande) anslut brytande NC kontakt mellan plint 5 och Z4 (sektion 4 - fördröjd) Anslut brytande NC kontakt mellan plint 6 och Z5 ( sektion 5-24 timmars) Anslut sabotage kontakt eller överfallskontakter med brytande funktion NC mellan plint 1 och ARM (anläggningen tillkopplad) indikering. Möjliggör fjärrindikering för tillkoppling. Anslut lysdiod (LED) med 1 k ohms mostånd i serie mellan plint 13 (+) och 9 (-) STA (sektions status) utgång. Ger status summa indikering. Anslut lysdiod med 1 k ohms motstånd i serie mellan plint 13 (+) och 9 (-) BUZ (summerutgång). Anslut en piezoelektrisk summer mellan plint 10 (summer signal) och 13 (+) AL-1 (larm från sektion 1-4) Över dessa plintar kan relä anslutas. Ger - (minus) vid larm AL-2 (larm från sektion 5) Här kan relä anslutas mellan dessa plintar. Ger - (minus) vid larm VDC (extra utgång) Klarar upp till max 300 ma för extrautrustning mellan plint 13 (+) och 14 (-) SPK (högtalarutgång) Anslut 4 eller 8ohms högtalare mellan plint 15 (+) och 16 (pulsad -) KEY (förbikoppling) Anslut en nyckelbrytare mellan dessa plintar för till/frånkoppling av centralapparaten lokalt eller fjärrstyrning BAT (reservkraft) Använd 12 VDC blyackumulator. Anslut mellan plint 18 (-) och 19 (+) VAC (nätspänningsingång AC) MAX-5 centralmodul får 14 VAC från trafon via dessa plintar. RELÄMODULER SPÄNNINGSMODUL 220 VAC = Plintar för nätspänning. GND = Jord. COMM.OUT ANSLUTNING. 1 AL1-larmutgång 1. 2 AL2-larmutgång 2. 3 ARM-utgång för aktivering. 4 AC spänningsbortfallsutgång VDC extra försörjning. 6 0 Volt jordanslutning. Som extra tillbehör finns två stycken relämoduler för att anpassa centralen till extra utrustning som kräver en potentialfri växlande utgång. Relämodulerna innehåller ett strömbegränsningsmotstånd (RL-1A) eller en säkring (RL-1B). Strömbegränsningsmotståndet användes vid laddning av sirener med inbyggd reservkraft och den med säkring när yttre enheter som skall nyttja laddning och reservkraft från centralen skall tillkopplas. Extronic AB Tel:

6 TEST OCH KONTROLL. 1. Kontrollera att samtliga anslutningar och att DIPkontakterna är anslutna enligt önskemålen. 2. Ställ nyckelbrytaren i läge OFF. 3. Anslut 12 Volts Ackumulatorn till röd (+) och svart till (-). Observera polariteten. 4. Anslut jord till GND plinten i strömförsörjningsenheten. 5. Anslut spänningen AC till 220 VAC plinten i strömförsörjningsenheten. NOTERA: Vi rekommenderar att anslutning av nätspänning sker från ostörd källa. 6. Bygla ej använda sektioner. 7. Ställ nyckelbrytaren i läge ON. Om spänning AC är inkopplad, kommer den gröna lysdioden (LED) att tändas och de 5 statusindikeringarna skall ej lysa (under förutsättning att dessa sektioner ej är påverkade). 8. Kontrollera var och en av detektorerna för repektive sektion. Gör denna kontroll i såväl ARM/DISARM läge. Kontrollera funktionen av samtliga 5 röda status/-minnes dioder och larmutgångarna. NOTERA: För exakt funktion se tidigare beskrivning. 9. Sätt inpasseringsfördröjningen till den tid som önskas. 10. Koppla bort spänningen. Repetera testen och kontrollera reservkraftackumulatorn. Den gröna dioden kommer inte att lysa vilket indikerar spänningsbortfall. Centralapparaten skall dock fungera normalt på enbart reservkraften. 11. Anslut åter spänningen (AC). 12. Koppla bort (+) polen på batteriet och kontrollera att c:a 13,8 Volt DC finns mellan plint 19(+) och 18 (-). 13. Anslut åter batteri (+) till plinten. FELSÖKNING. INGET GRÖNT LJUS NÄR CENTRALAPPARATEN ÄR I LÄGE ON. Spänning bruten - kontrollera huvudspänningen 220 VAC och dess säkring. Säkring AC spänning trasig - kontrollera 0.5 A säkringen på spänningsmodulens ingång. Felaktig nyckelbrytare - kontrollera nyckelbrytarens funktion. Felaktig trafo - kontrollera att 14 VAC finns mellan plint 13 och 14. INGET GULT LJUS ELLER MYCKET SVAGT LJUS UNDER IN- OCH UTPASSERINGSFÖRDRÖJNING. Batteriet är urladdat - kontrollera batteristatus. Batteri felaktigt inkopplat - kontrollera polaritet. Laddare ur funktion - koppla ifrån centralapparaten, koppla bort batterianslutningen och Extronic AB Tel:

7 mät mellan röd och svart ledare. Det skall vara c:a 14 VDC om AC försörjningen är korrekt. INGET LJUD FRÅN HÖGTALARNA. Säkringen trasig. Kontrollera 1.5A säkringen på kretskortet och byt vid behov. Om den går söder igen, kontrollera eventuell kortslutning i högtalarna. Trasig högtalare - koppla bort högtalarna från plinten och mät resistansen. Normalt skall den ej vara högre än 3 ohm. IN/UTPASSERINGS SUMMERN FUNGERAR EJ. Kontrollera summerns anslutning, plint 10 och 13. Kontrollera summerns polaritet. STATUS/MINNESDIODERNA SLOCKNAR EJ. Felaktig anslutning av detektorer. - Tag bort kablarna från felaktig slinga och bygla sektionen. Vrid nyckelbrytaren momentant till ON och sedan åter till OFF. Om dioden nu slockar betyder det att denna sektions detektor är påverkad eller att anslutningen är felaktig. Kontrollera samtliga detektorer i denna felaktiga sektion. Kontrollera att det finns 12 Volt vid varje ingång till respektive detektor i den felaktiga sektionen. INGEN 12 VDC FÖRSÖRJNING. 0.5A säkringen trasig på kretskortet. Om säkringen åter går sönder efter byte - kontrollera om eventuell kortslutning föreligger i 12 VDC anslutningen till extra enheterna/detektorerna. Extronic AB Tel:

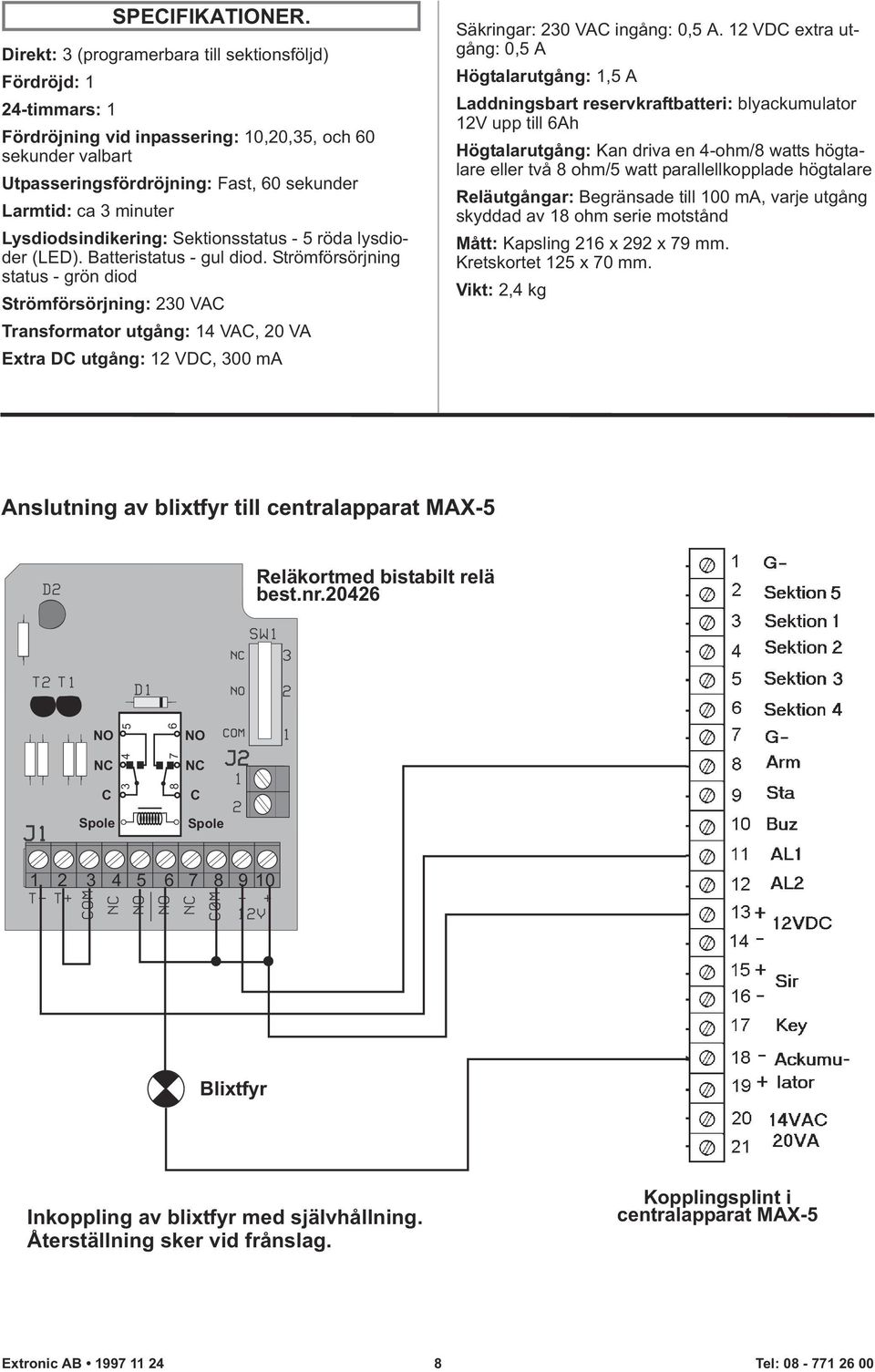

8 SPECIFIKATIONER. Direkt: 3 (programerbara till sektionsföljd) Fördröjd: 1 24-timmars: 1 Fördröjning vid inpassering: 10,20,35, och 60 sekunder valbart Utpasseringsfördröjning: Fast, 60 sekunder Larmtid: ca 3 minuter Lysdiodsindikering: Sektionsstatus - 5 röda lysdioder (LED). Batteristatus - gul diod. Strömförsörjning status - grön diod Strömförsörjning: 230 VAC Transformator utgång: 14 VAC, 20 VA Extra DC utgång: 12 VDC, 300 ma Säkringar: 230 VAC ingång: 0,5 A. 12 VDC extra utgång: 0,5 A Högtalarutgång: 1,5 A Laddningsbart reservkraftbatteri: blyackumulator 12V upp till 6Ah Högtalarutgång: Kan driva en 4-ohm/8 watts högtalare eller två 8 ohm/5 watt parallellkopplade högtalare Reläutgångar: Begränsade till 100 ma, varje utgång skyddad av 18 ohm serie motstånd Mått: Kapsling 216 x 292 x 79 mm. Kretskortet 125 x 70 mm. Vikt: 2,4 kg Anslutning av blixtfyr till centralapparat MAX-5 Reläkortmed bistabilt relä best.nr NO NC C NO NC C Spole Spole Blixtfyr Inkoppling av blixtfyr med självhållning. Återställning sker vid frånslag. Kopplingsplint i centralapparat MAX-5 Extronic AB Tel:
