Tekniska anvisningar Inbrottslarm

Transkript

1 Tekniska anvisningar Inbrottslarm (10)

2 2(10)

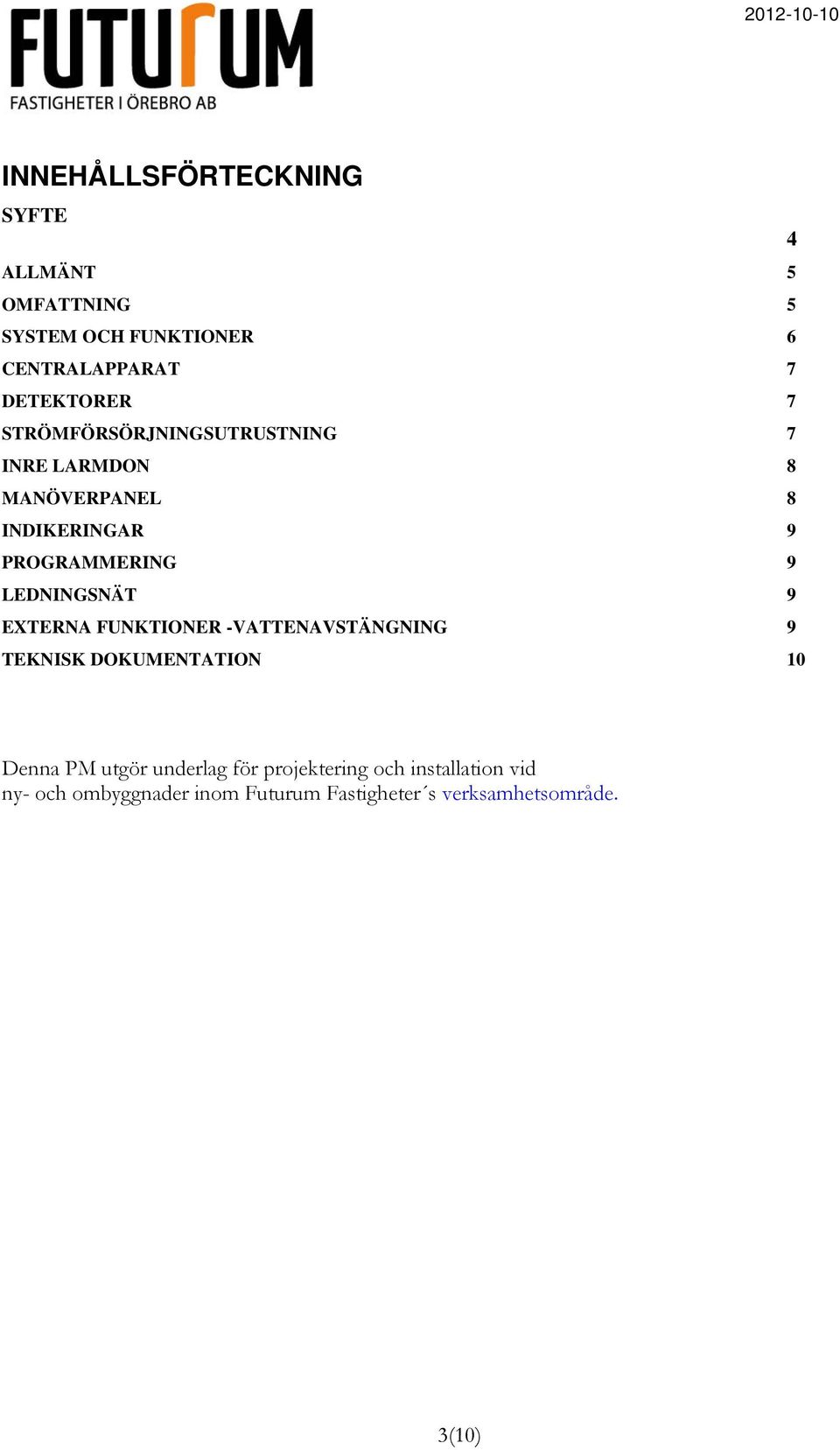

3 INNEHÅLLSFÖRTECKNING SYFTE 4 ALLMÄNT 5 OMFATTNING 5 SYSTEM OCH FUNKTIONER 6 CENTRALAPPARAT 7 DETEKTORER 7 STRÖMFÖRSÖRJNINGSUTRUSTNING 7 INRE LARMDON 8 MANÖVERPANEL 8 INDIKERINGAR 9 PROGRAMMERING 9 LEDNINGSNÄT 9 EXTERNA FUNKTIONER -VATTENAVSTÄNGNING 9 TEKNISK DOKUMENTATION 10 Denna PM utgör underlag för projektering och installation vid ny- och ombyggnader inom Futurum Fastigheter s verksamhetsområde. 3(10)

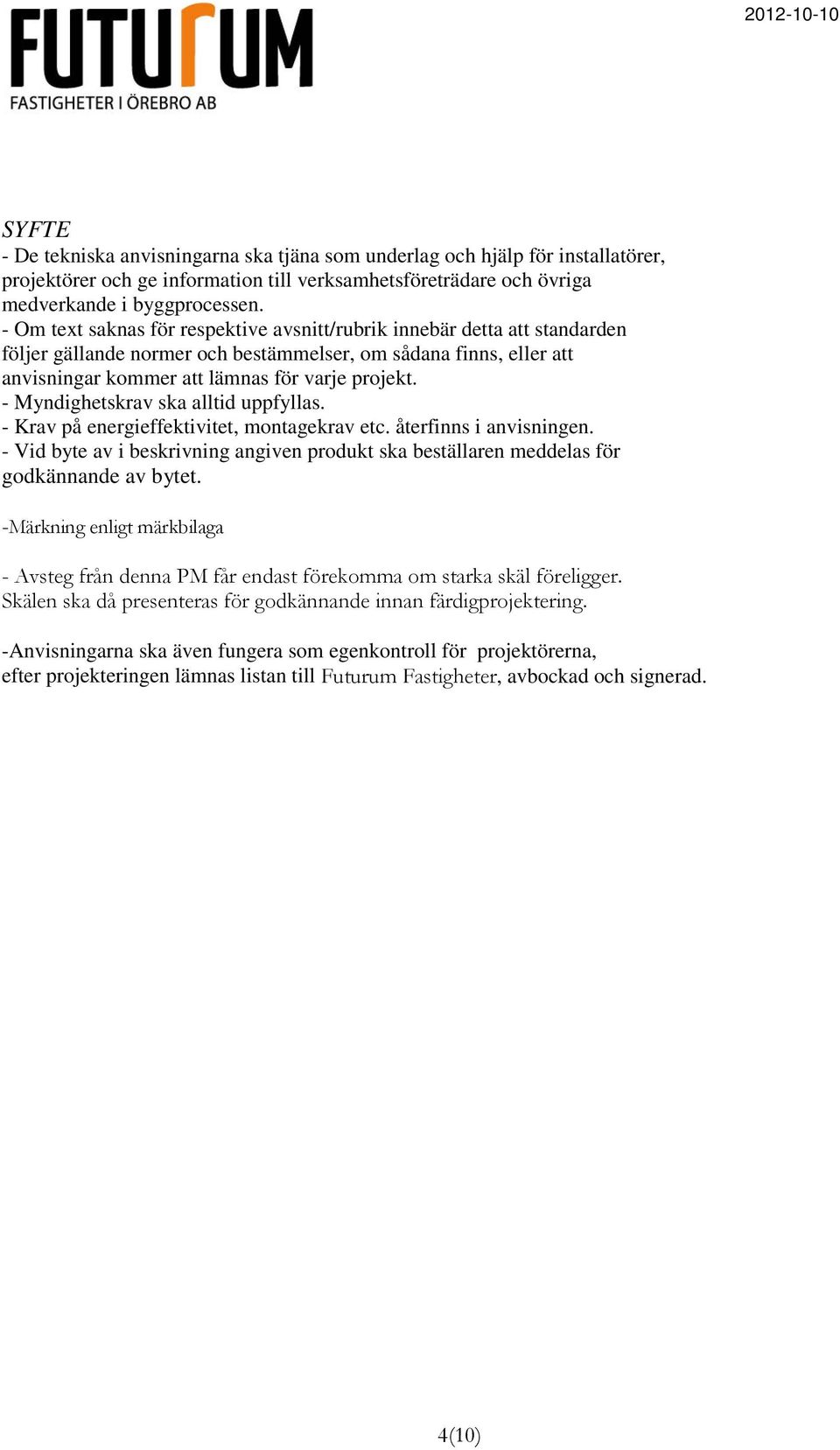

4 SYFTE - De tekniska anvisningarna ska tjäna som underlag och hjälp för installatörer, projektörer och ge information till verksamhetsföreträdare och övriga medverkande i byggprocessen. - Om text saknas för respektive avsnitt/rubrik innebär detta att standarden följer gällande normer och bestämmelser, om sådana finns, eller att anvisningar kommer att lämnas för varje projekt. - Myndighetskrav ska alltid uppfyllas. - Krav på energieffektivitet, montagekrav etc. återfinns i anvisningen. - Vid byte av i beskrivning angiven produkt ska beställaren meddelas för godkännande av bytet. -Märkning enligt märkbilaga - Avsteg från denna PM får endast förekomma om starka skäl föreligger. Skälen ska då presenteras för godkännande innan färdigprojektering. -Anvisningarna ska även fungera som egenkontroll för projektörerna, efter projekteringen lämnas listan till Futurum Fastigheter, avbockad och signerad. 4(10)

5 Allmänt Dessa tekniska anvisningar gäller för installationer och projektering i fastigheter tillhörande Futurum Fastigheter s verksamhetsområde. Angivna krav är generella och utgör minimikrav. För varje objekt ska specifik objektsanpassning ske. Anvisningarna ansluter till Svenska stöldskyddsföreningens gällande regler, där vissa avsteg kan göras i samråd med beställaren. Anläggningens utformning Inbrottslarmsystem utförs enligt larmklass 1 eller 2 enligt specifik omfattning för varje objekt. Anläggarfirma ska vara godkänd enligt SSF 1015 larmklass 1 och 2. Anläggning ska projekteras av behörig ingenjör enligt SSF I byggnader med passerkontrollsystem ska inbrottslarm integreras med passerkontrollsystem om ej annat anges. Funktionsansvar för integrering med passerkontrollsystem åvilar anläggarfirman för inbrottslarm. Vid projekteringen ska framtida utbyggnad av anläggningen till totalskydd beaktas. Systemet ska ha minst 25 % reservkapacitet. Efter projektering ska anläggningens utformning och placering av centalapparat redovisas och godkännas av beställaren. Anläggningen ska omfatta fullt färdig anläggning, med tillhörande externa funktioner. Omfattning Anläggningen ska i huvudsak bestå av: - Centralutrustning inkl. strömförsörjning och batteribackup - Detektorer, magneter, microbrytare - Larmdon - Manöverpaneler - Indikeringslampor - Ledningsnät - Kopplingsplintar - PC tillhandahålles av beställaren. 5(10)

6 System och funktioner Inbrottslarmsystem utförs som adresserbart system med adressenheter för detektorer och för övriga larmpunkter. I objekt med passersystem ska systemet manövreras med lokala manöverpaneler med klartextdisplay, respektive med tagg/ kod läsare och vid utökningar i befintliga system med kort/kod läsare. Anläggning ska kunna anslutas till överordnat system. System ska ha kalenderfunktion för automatisk justering av sommar/vintertid. Vid övertidsarbete bör användare kunna köpa tid i systemet och senarelägga den automatiska tillkopplingen. Förvarning ska utsändas innan tillkoppling sker om det särskilt anges av beställaren. Temporära koder ska kunna programmeras i systemet. Om påslag av inbrottslarm styrs via tid, kort/prox läsare eller annan typ (då brukare ej kan se larmets status) ska adresser /sektioner som står i larmläge bortkopplas tillfälligt tills nästa påslag sker samt att övriga larmpunkter blir tillslagna. Övertäckt/trasig detektor ska larma som frånkopplad vid påslag av larmet. Om ett larmområde är tillkopplat ska kort/prox läsare/el manövrerade lås placerade i angränsande utrymmen återkopplas/låsas så att falsklarm ej kan tillfogas. Manöverfunktion på kort/prox läsare ska ha funktion som möjliggör styrning av öppettider i läsaren. Övertäckningslarm från detektorer ska avges internt i systemet, även om larmet inte är aktiverat. Rörelsedetektorer ska kunna ställas i gång-testläge. Larm ska vidaresändas till godkänd larmcentral eller annan godkänd larmmottagare eller centralt överordnat system. Objektanpassas för respektive anläggning i samråd med beställaren. Larmöverföring skall ske via TCP/IP-anpassad larmsändare eller annan likvärdig larmsändare med GPRS- backup, om ej annat anges. I objekt med automatiskt brandlarm ska larmöverföringen kopplas till samma larmsändare om ej annat anges. Inbrottslarm utformas så att uthyrning (frånkoppling) av vissa delar kan utföras. Zonindelning utförs i samråd med beställaren. Inbrottslarm ska styra ventil på inkommande vatten, frånkoppling av belysning via reläfunktion om ej annat anges. Vid tillkoppling av inbrottslarmet ska kortläsare kunna spärras. 6(10)

7 Centralapparat Centralapparat placeras i utrymme i samråd med beställaren. Centralutrustning ska vara försedd med överspänningsskydd för kraft och teleledningar. Erforderlig strömförsörjning med batteribackupp ska ingå och batterierna ska märkas med märktejp som anger utbytesdatum. Centralutrustning ska vara försedd med överspänningsskydd för kraft och teleledningar. Detektorer Detektorer ska i huvudsak vara rörelsedetektorer typ Passiv IR med krypskydd. Alla detektorer ska anslutas till egen ingång för att kunna presentera unik adressidentitet. Varje detektorslinga ska vara dubbelbalanserad. Balanseringsresistorer ska monteras inom detektorkapsling. Gångtestlampor i detektorer ska bortkopplas efter utförd provning. I samband med besiktning ska in- och urkoppling av lamporna utföras av entreprenören. Vilka IR-detektorer som ska utföras med larmfunktion för övertäckningsmaskering bestäms i samråd med beställaren. Övertäckningslarm ska anslutas på egen adress/sektion. Vid placering av IR-detektorer ska solinsläpp och gardinuppsättning beaktas. IR-detektorer utföres med lins som anpassas till rummets utseende. Detektorer som placeras i allmänna utrymmen, där åverkan kan befaras ska förses med mekaniskt skydd. Daglarm ska indikera när dörr är öppen på magnet eller öppen på lås för nödutgångsdörrar som normalt är låsta ska larm anordnas med larmdon som ljuder när dörr öppnas. Tydlig skylt som anger att dörr är larmad anordnas. Strömförsörjningsutrustning Strömförsörjning ska utföras enligt gällande anvisningar i SSF. Drifttider enligt SSF 130:7, larmdonstid 5 minuter. Aggregaten ska vara dimensionerade för att i alla normala driftlägen kunna leverera erforderlig spänning och ström till samtliga ingående komponenter i systemet. Strömförsörjningsaggregat ska vara systemintegrerade och kontinuerligt övervakas vad gäller nätbortfall, över-/underspänning, låg ackumulatorspänning och sabotage. Aggregaten ska ha inbyggda ventilreglerade ackumulatorer med 5 års livslängd. 7(10)

8 Inre larmdon Inom lokalerna installeras larmsignaler med tremulerande signal med hög frekvens och ljudstyrka på min 100 db (A)/l m. Sirener ska ha robust utförande och vara försedda med sabotageskydd. för anslutning till dagslinga. I de fall automatiskt till-/frånkoppling utnyttjas ska sirener vara försedda med summerton för försignal. Sirener uppsätts på lämpliga platser i samråd med beställaren. vid tänkbara intrångsvägar och i anslutning till lokaler med stöldbegärlig utrustning. I första hand ska larmdonens funktion vara att irritera och förhoppningsvis skrämma iväg inkräktaren. Larmdon bör bortkopplas vid utlöst brandlarm. Larmdon som placeras i allmänna utrymmen där åverkan kan befaras ska förses med mekaniska skydd. Manöverpanel Manöverpanel ska i klartext presentera systemets status, vissa larmhändelser och bekräfta utförda manövrar. Information ska anges i klartext. Manöverpanel placeras i samråd med beställaren. Manöverpanel som placeras i allmänt utrymme ska kunna programmeras släckt om den utsätts för otillbörliga knapptryckningar till dess att rätt behörighetskod aktiveras. Förbikopplare ska vara av typ MANÖVERENHET och ha robust utförande. Den ska vara försedd med sabotageskydd. ansluten till dagslinga Manöverenheten ska, beroende på anläggningens storlek och funktion, endera förbikoppla hela anläggningen eller den del som erfordras. Beroende på verksamheten kan flera manöverenheter erfordras. I vissa fall, där beställaren så begär, installeras timerutrustning och kopplingsur som komplement till manöverenheten eller centralapparat. Funktion för sådan utrustning ska vara följande: - Innan anläggningen kopplas till av kopplingsuret ska en försignal gå ut över larmdon inom byggnaden -Förvarningstid: ca 10 min. -Förvarningssignalen ska bestå av korta pulser med långa avbrott. Under förvarningstiden kan timer användas för att förskjuta den automatiska inkopplingen begärd tid (1-3 tim). När timertiden löpt ut (minus förvarningstid 10 min) ska ny försignal sändas ut över larmdonen. 8(10)

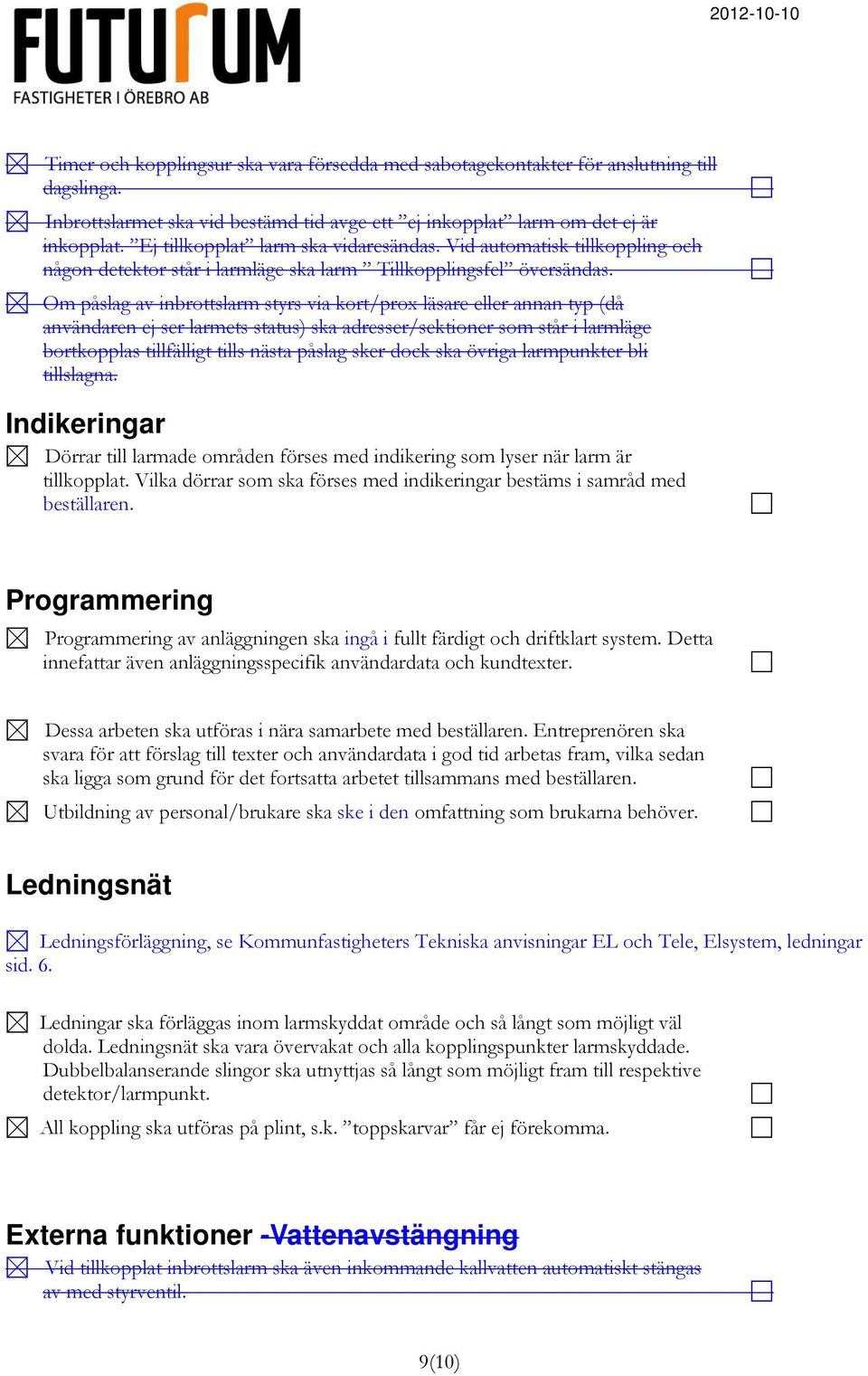

9 Timer och kopplingsur ska vara försedda med sabotagekontakter för anslutning till dagslinga. Inbrottslarmet ska vid bestämd tid avge ett ej inkopplat larm om det ej är inkopplat. Ej tillkopplat larm ska vidaresändas. Vid automatisk tillkoppling och någon detektor står i larmläge ska larm Tillkopplingsfel översändas. Om påslag av inbrottslarm styrs via kort/prox läsare eller annan typ (då användaren ej ser larmets status) ska adresser/sektioner som står i larmläge bortkopplas tillfälligt tills nästa påslag sker dock ska övriga larmpunkter bli tillslagna. Indikeringar Dörrar till larmade områden förses med indikering som lyser när larm är tillkopplat. Vilka dörrar som ska förses med indikeringar bestäms i samråd med beställaren. Programmering Programmering av anläggningen ska ingå i fullt färdigt och driftklart system. Detta innefattar även anläggningsspecifik användardata och kundtexter. Dessa arbeten ska utföras i nära samarbete med beställaren. Entreprenören ska svara för att förslag till texter och användardata i god tid arbetas fram, vilka sedan ska ligga som grund för det fortsatta arbetet tillsammans med beställaren. Utbildning av personal/brukare ska ske i den omfattning som brukarna behöver. Ledningsnät Ledningsförläggning, se Kommunfastigheters Tekniska anvisningar EL och Tele, Elsystem, ledningar sid. 6. Ledningar ska förläggas inom larmskyddat område och så långt som möjligt väl dolda. Ledningsnät ska vara övervakat och alla kopplingspunkter larmskyddade. Dubbelbalanserande slingor ska utnyttjas så långt som möjligt fram till respektive detektor/larmpunkt. All koppling ska utföras på plint, s.k. toppskarvar får ej förekomma. Externa funktioner -Vattenavstängning Vid tillkopplat inbrottslarm ska även inkommande kallvatten automatiskt stängas av med styrventil. 9(10)

10 Inbrottslarm ska styra kontaktor för belysning. Styrning av fläktar sker i samråd med beställaren. Teknisk dokumentation Handlingar enl. gällande SSF ska levereras digitalt i orginalformat och även som PDF-fil för ritningar levereras digitalt till extern databas. Handlingar som har sektretesskaraktär ska överlämnas enligt överenskommelse med beställaren. - Anläggarintyg och strömförbrukningsprotokoll ska utföras för hela anläggningen. - Installations- och planritningar (även för mindre anläggningar), autocadritninar måste bindas så att den externa referensen kommer med. - Orienteringsritningar och serviceritningar i A3-format samt serviceritningar i A4- format - Programvara ska vara på svenska - Objektanpassad handhavandeinstruktion - Larmdekaler placeras ut i samråd med beställaren - Futurum Fastigheter:s dokument för anläggningsdata ska fyllas i - Provningsprotokoll 10(10)
