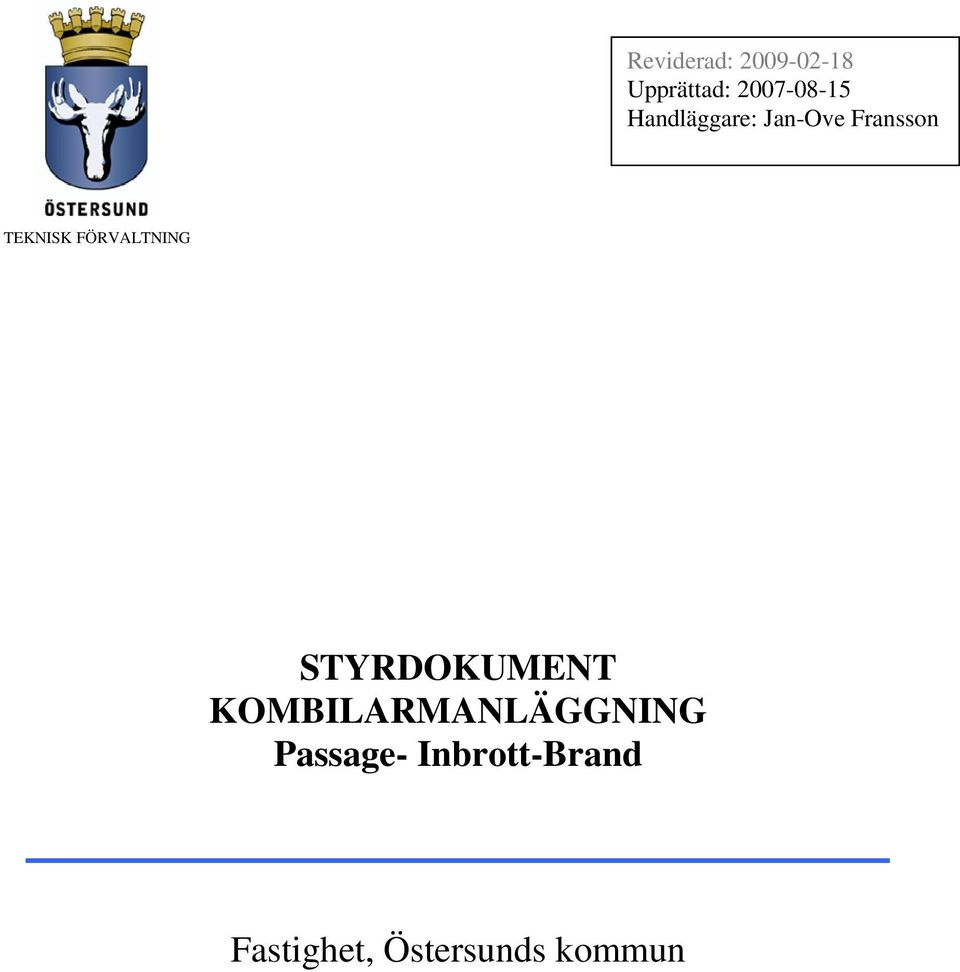

1 Reviderad: 20 Upprättad: : Jan-Ove Fransson TEKNISK FÖRVALTNING STYRDOKUMENT KOMBILARMANLÄGGNING Passage- Inbrott-Brand Fastighet, Östersunds kommun

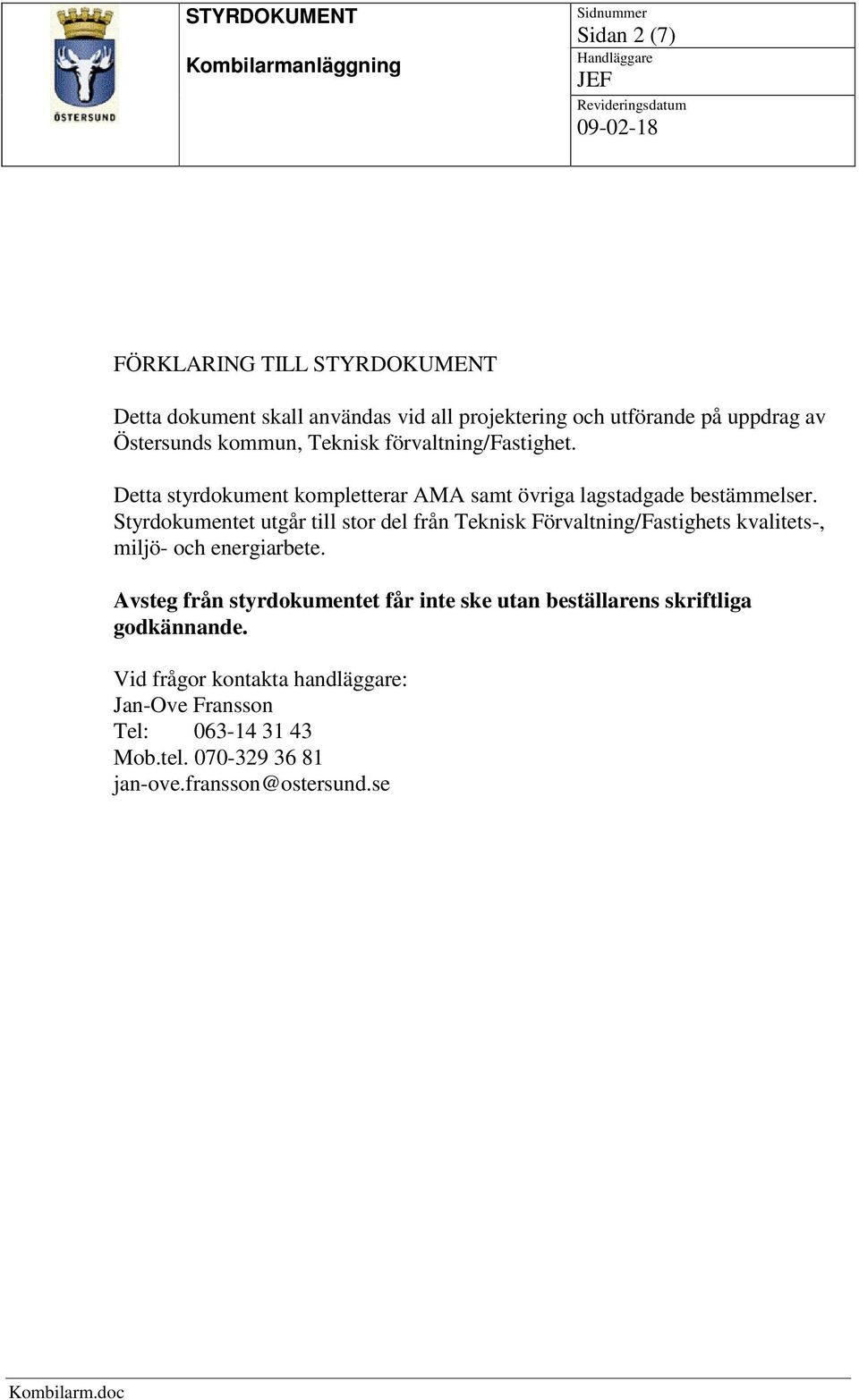

2 Sidan 2 (7) FÖRKLARING TILL STYRDOKUMENT Detta dokument skall användas vid all projektering och utförande på uppdrag av Östersunds kommun, Teknisk förvaltning/fastighet. Detta styrdokument kompletterar AMA samt övriga lagstadgade bestämmelser. Styrdokumentet utgår till stor del från Teknisk Förvaltning/Fastighets kvalitets-, miljö- och energiarbete. Avsteg från styrdokumentet får inte ske utan beställarens skriftliga godkännande. Vid frågor kontakta handläggare: Jan-Ove Fransson Tel: Mob.tel jan-ove.fransson@ostersund.se

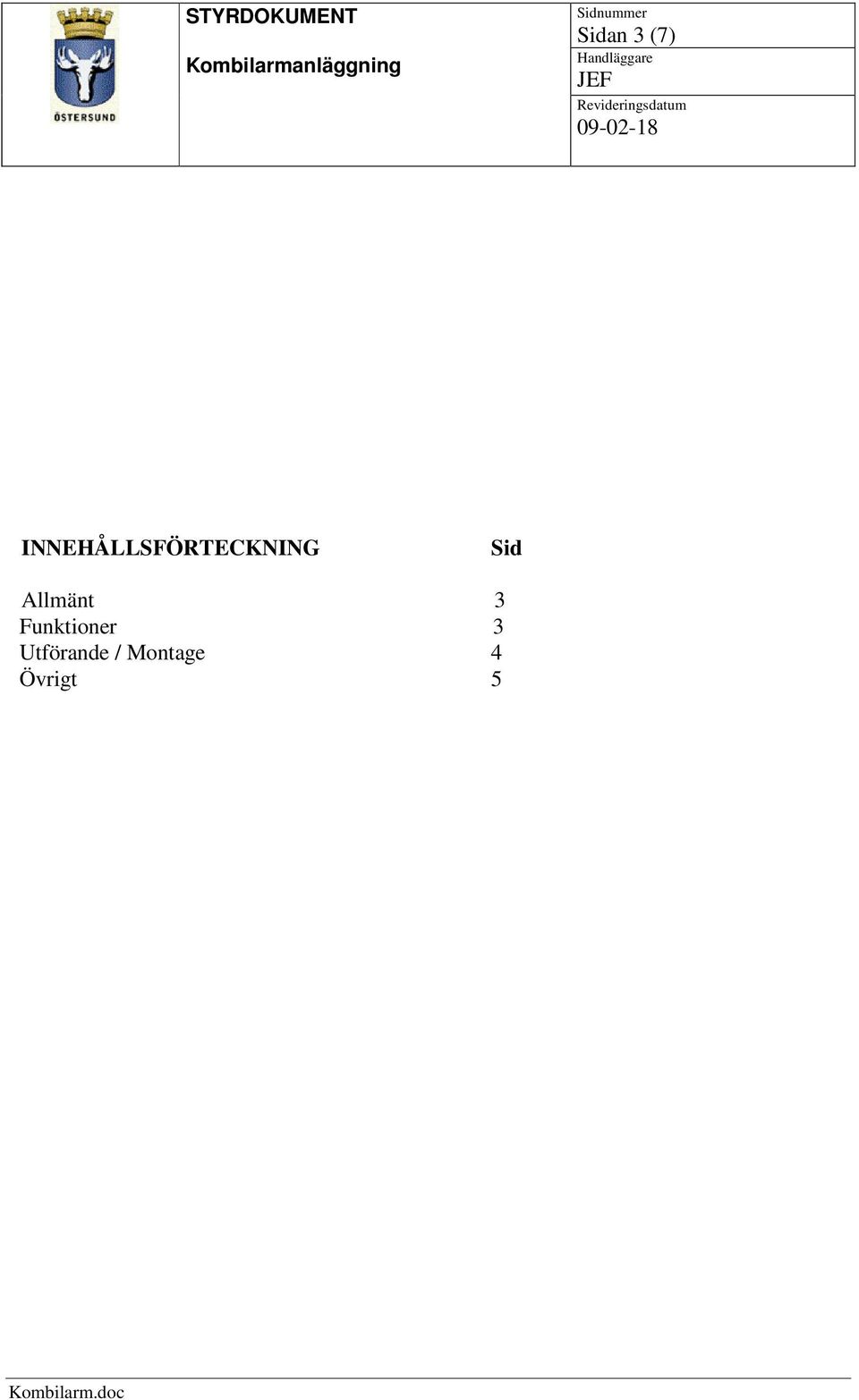

3 Sidan 3 (7) INNEHÅLLSFÖRTECKNING Sid Allmänt 3 Funktioner 3 Utförande / Montage 4 Övrigt 5

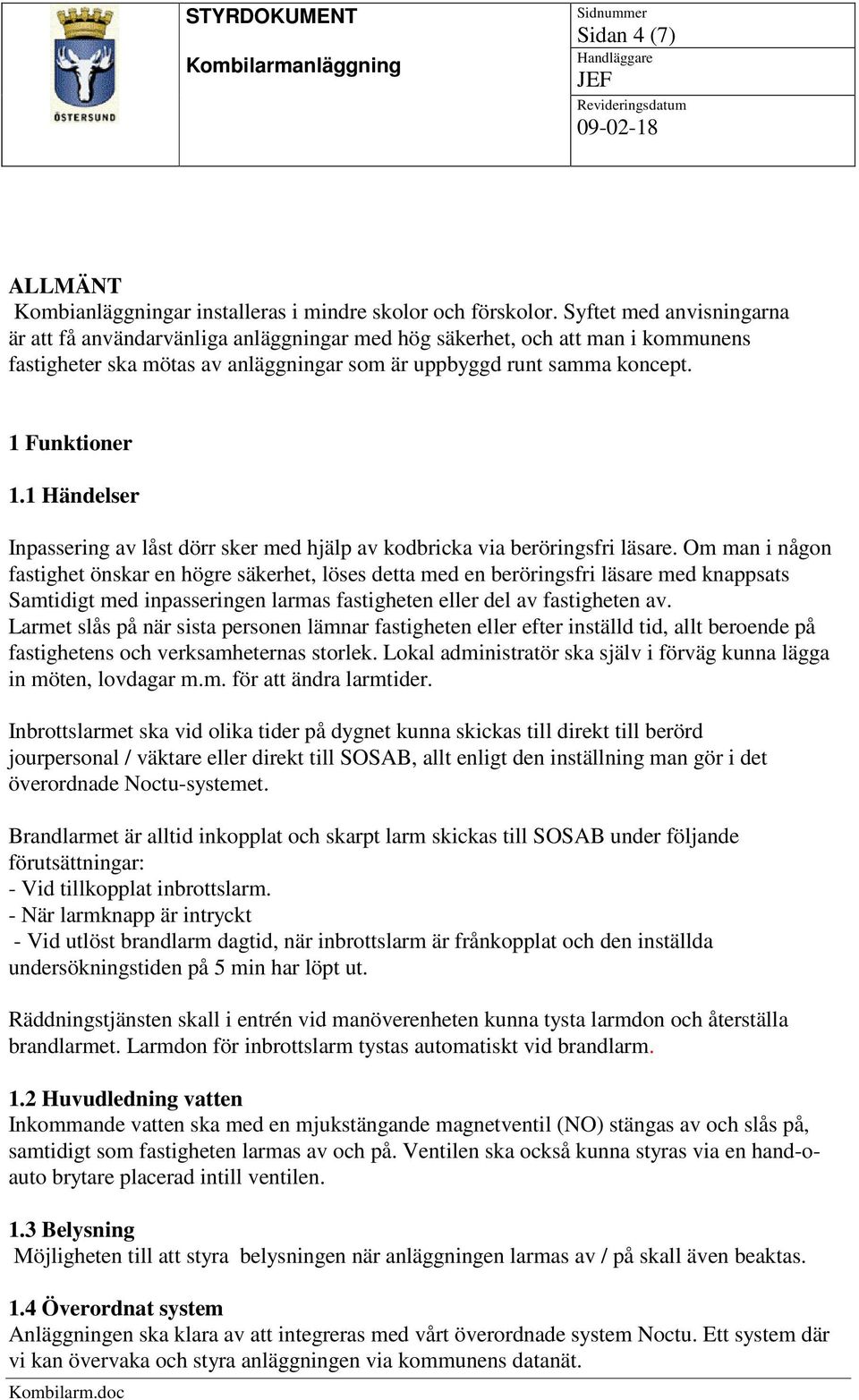

4 Sidan 4 (7) ALLMÄNT Kombianläggningar installeras i mindre skolor och förskolor. Syftet med anvisningarna är att få användarvänliga anläggningar med hög säkerhet, och att man i kommunens fastigheter ska mötas av anläggningar som är uppbyggd runt samma koncept. 1 Funktioner 1.1 Händelser Inpassering av låst dörr sker med hjälp av kodbricka via beröringsfri läsare. Om man i någon fastighet önskar en högre säkerhet, löses detta med en beröringsfri läsare med knappsats Samtidigt med inpasseringen larmas fastigheten eller del av fastigheten av. Larmet slås på när sista personen lämnar fastigheten eller efter inställd tid, allt beroende på fastighetens och verksamheternas storlek. Lokal administratör ska själv i förväg kunna lägga in möten, lovdagar m.m. för att ändra larmtider. Inbrottslarmet ska vid olika tider på dygnet kunna skickas till direkt till berörd jourpersonal / väktare eller direkt till SOSAB, allt enligt den inställning man gör i det överordnade Noctu-systemet. Brandlarmet är alltid inkopplat och skarpt larm skickas till SOSAB under följande förutsättningar: - Vid tillkopplat inbrottslarm. - När larmknapp är intryckt - Vid utlöst brandlarm dagtid, när inbrottslarm är frånkopplat och den inställda undersökningstiden på 5 min har löpt ut. Räddningstjänsten skall i entrén vid manöverenheten kunna tysta larmdon och återställa brandlarmet. Larmdon för inbrottslarm tystas automatiskt vid brandlarm. 1.2 Huvudledning vatten Inkommande vatten ska med en mjukstängande magnetventil (NO) stängas av och slås på, samtidigt som fastigheten larmas av och på. Ventilen ska också kunna styras via en hand-oauto brytare placerad intill ventilen. 1.3 Belysning Möjligheten till att styra belysningen när anläggningen larmas av / på skall även beaktas. 1.4 Överordnat system Anläggningen ska klara av att integreras med vårt överordnade system Noctu. Ett system där vi kan övervaka och styra anläggningen via kommunens datanät.

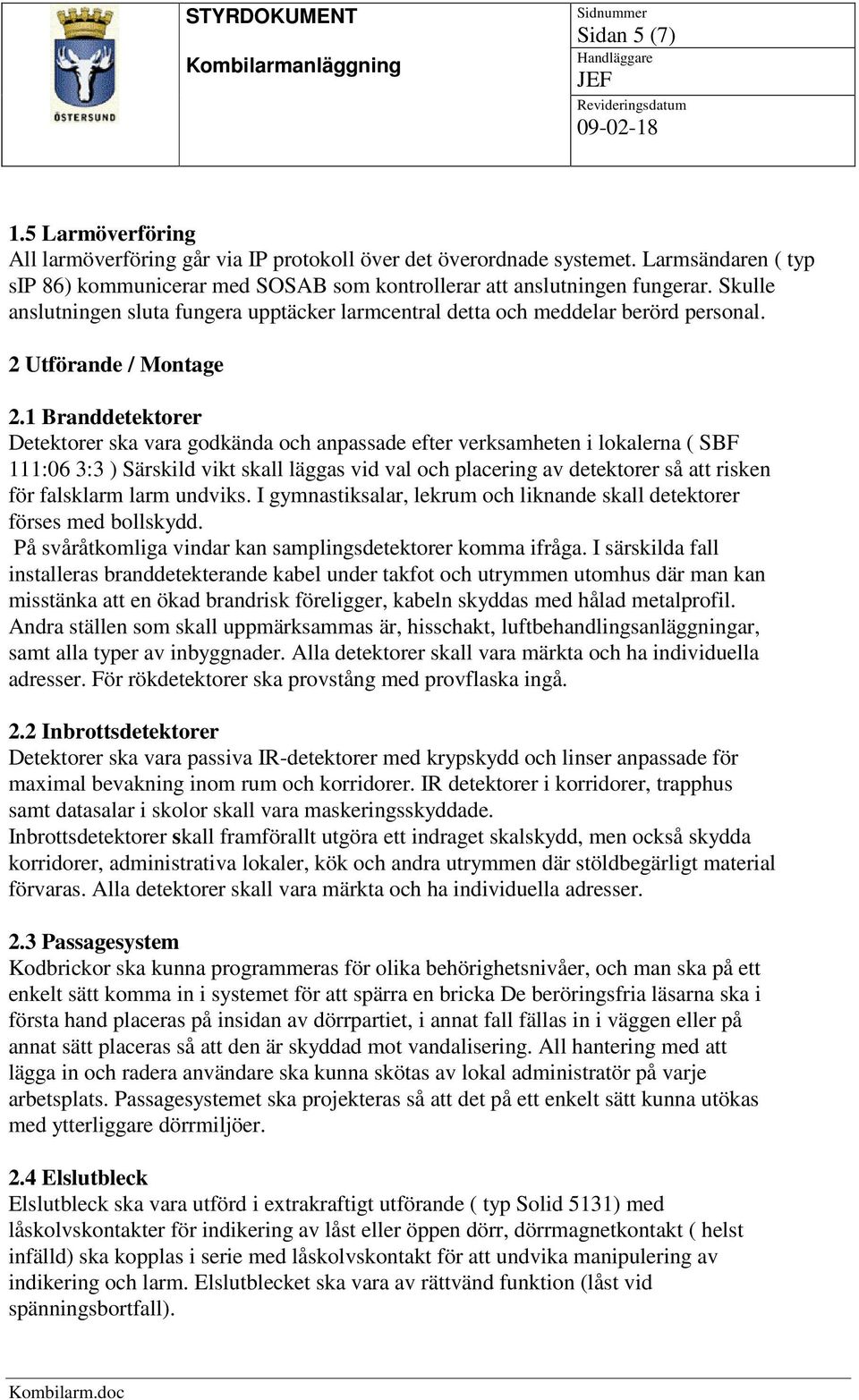

5 Sidan 5 (7) 1.5 Larmöverföring All larmöverföring går via IP protokoll över det överordnade systemet. Larmsändaren ( typ sip 86) kommunicerar med SOSAB som kontrollerar att anslutningen fungerar. Skulle anslutningen sluta fungera upptäcker larmcentral detta och meddelar berörd personal. 2 Utförande / Montage 2.1 Branddetektorer Detektorer ska vara godkända och anpassade efter verksamheten i lokalerna ( SBF 111:06 3:3 ) Särskild vikt skall läggas vid val och placering av detektorer så att risken för falsklarm larm undviks. I gymnastiksalar, lekrum och liknande skall detektorer förses med bollskydd. På svåråtkomliga vindar kan samplingsdetektorer komma ifråga. I särskilda fall installeras branddetekterande kabel under takfot och utrymmen utomhus där man kan misstänka att en ökad brandrisk föreligger, kabeln skyddas med hålad metalprofil. Andra ställen som skall uppmärksammas är, hisschakt, luftbehandlingsanläggningar, samt alla typer av inbyggnader. Alla detektorer skall vara märkta och ha individuella adresser. För rökdetektorer ska provstång med provflaska ingå. 2.2 Inbrottsdetektorer Detektorer ska vara passiva IR-detektorer med krypskydd och linser anpassade för maximal bevakning inom rum och korridorer. IR detektorer i korridorer, trapphus samt datasalar i skolor skall vara maskeringsskyddade. Inbrottsdetektorer skall framförallt utgöra ett indraget skalskydd, men också skydda korridorer, administrativa lokaler, kök och andra utrymmen där stöldbegärligt material förvaras. Alla detektorer skall vara märkta och ha individuella adresser. 2.3 Passagesystem Kodbrickor ska kunna programmeras för olika behörighetsnivåer, och man ska på ett enkelt sätt komma in i systemet för att spärra en bricka De beröringsfria läsarna ska i första hand placeras på insidan av dörrpartiet, i annat fall fällas in i väggen eller på annat sätt placeras så att den är skyddad mot vandalisering. All hantering med att lägga in och radera användare ska kunna skötas av lokal administratör på varje arbetsplats. Passagesystemet ska projekteras så att det på ett enkelt sätt kunna utökas med ytterliggare dörrmiljöer. 2.4 Elslutbleck Elslutbleck ska vara utförd i extrakraftigt utförande ( typ Solid 5131) med låskolvskontakter för indikering av låst eller öppen dörr, dörrmagnetkontakt ( helst infälld) ska kopplas i serie med låskolvskontakt för att undvika manipulering av indikering och larm. Elslutblecket ska vara av rättvänd funktion (låst vid spänningsbortfall).

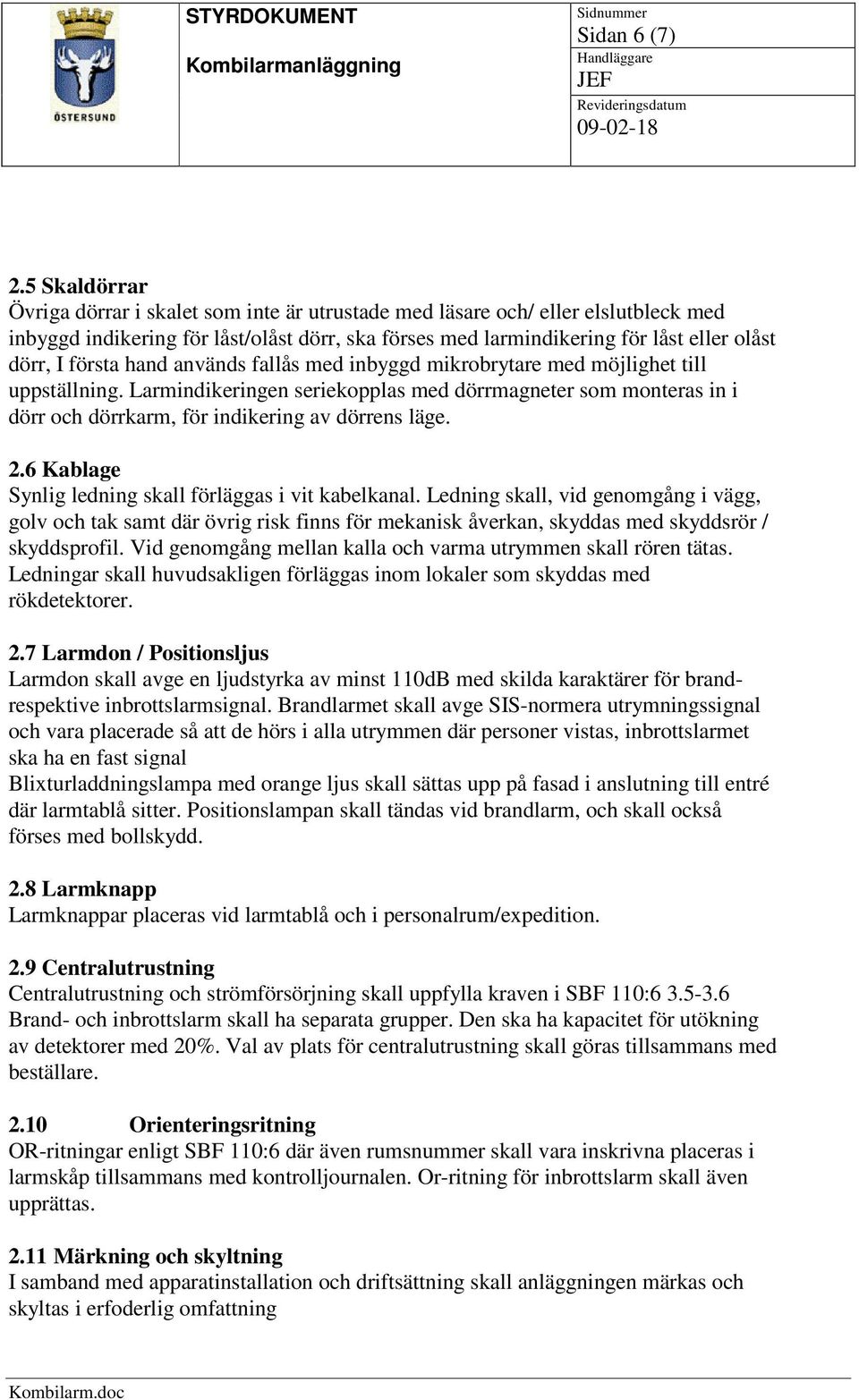

6 Sidan 6 (7) 2.5 Skaldörrar Övriga dörrar i skalet som inte är utrustade med läsare och/ eller elslutbleck med inbyggd indikering för låst/olåst dörr, ska förses med larmindikering för låst eller olåst dörr, I första hand används fallås med inbyggd mikrobrytare med möjlighet till uppställning. Larmindikeringen seriekopplas med dörrmagneter som monteras in i dörr och dörrkarm, för indikering av dörrens läge. 2.6 Kablage Synlig ledning skall förläggas i vit kabelkanal. Ledning skall, vid genomgång i vägg, golv och tak samt där övrig risk finns för mekanisk åverkan, skyddas med skyddsrör / skyddsprofil. Vid genomgång mellan kalla och varma utrymmen skall rören tätas. Ledningar skall huvudsakligen förläggas inom lokaler som skyddas med rökdetektorer. 2.7 Larmdon / Positionsljus Larmdon skall avge en ljudstyrka av minst 110dB med skilda karaktärer för brandrespektive inbrottslarmsignal. Brandlarmet skall avge SIS-normera utrymningssignal och vara placerade så att de hörs i alla utrymmen där personer vistas, inbrottslarmet ska ha en fast signal Blixturladdningslampa med orange ljus skall sättas upp på fasad i anslutning till entré där larmtablå sitter. Positionslampan skall tändas vid brandlarm, och skall också förses med bollskydd. 2.8 Larmknapp Larmknappar placeras vid larmtablå och i personalrum/expedition. 2.9 Centralutrustning Centralutrustning och strömförsörjning skall uppfylla kraven i SBF 110: Brand- och inbrottslarm skall ha separata grupper. Den ska ha kapacitet för utökning av detektorer med 20%. Val av plats för centralutrustning skall göras tillsammans med beställare Orienteringsritning OR-ritningar enligt SBF 110:6 där även rumsnummer skall vara inskrivna placeras i larmskåp tillsammans med kontrolljournalen. Or-ritning för inbrottslarm skall även upprättas Märkning och skyltning I samband med apparatinstallation och driftsättning skall anläggningen märkas och skyltas i erfoderlig omfattning

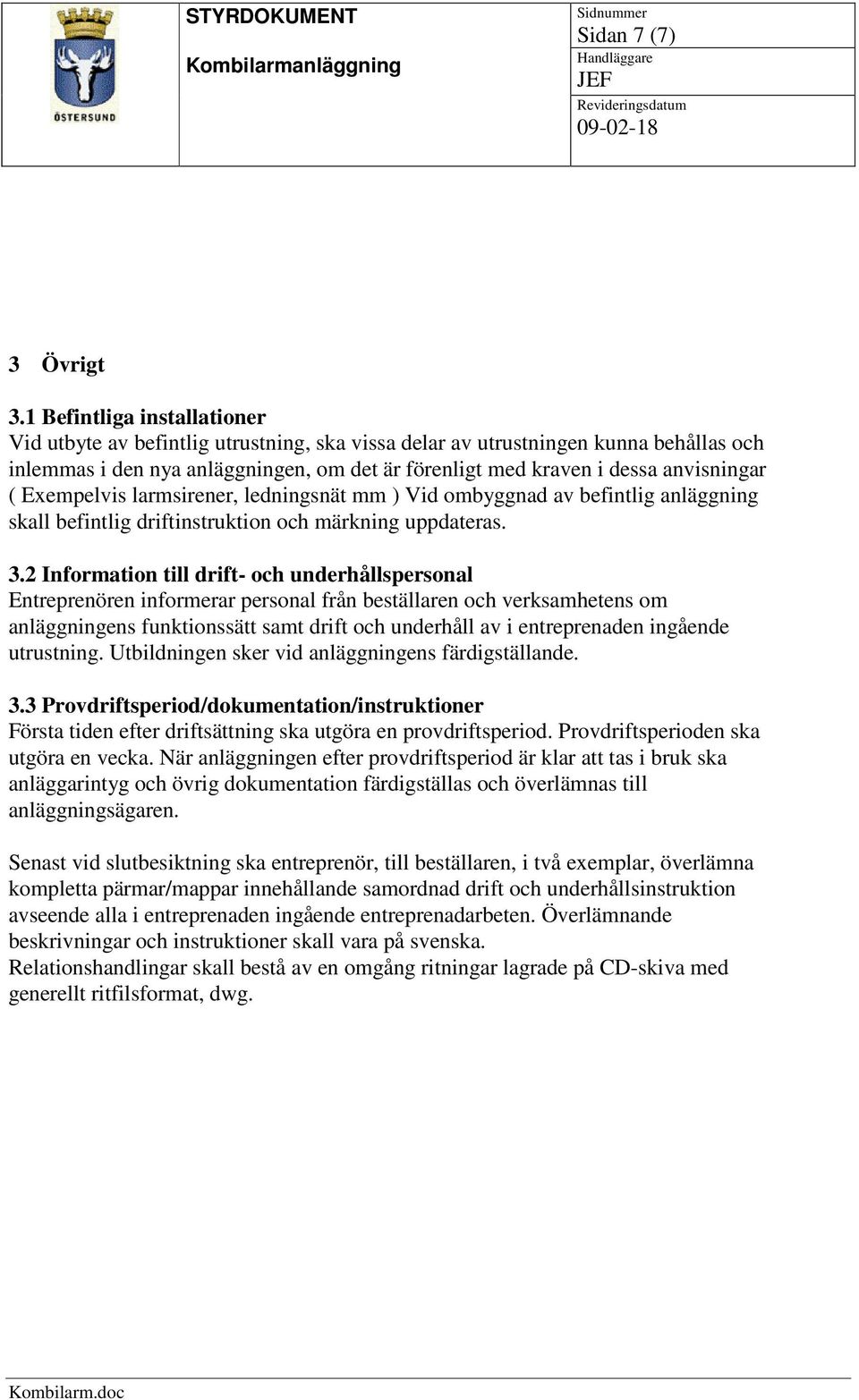

7 Sidan 7 (7) 3 Övrigt 3.1 Befintliga installationer Vid utbyte av befintlig utrustning, ska vissa delar av utrustningen kunna behållas och inlemmas i den nya anläggningen, om det är förenligt med kraven i dessa anvisningar ( Exempelvis larmsirener, ledningsnät mm ) Vid ombyggnad av befintlig anläggning skall befintlig driftinstruktion och märkning uppdateras. 3.2 Information till drift- och underhållspersonal Entreprenören informerar personal från beställaren och verksamhetens om anläggningens funktionssätt samt drift och underhåll av i entreprenaden ingående utrustning. Utbildningen sker vid anläggningens färdigställande. 3.3 Provdriftsperiod/dokumentation/instruktioner Första tiden efter driftsättning ska utgöra en provdriftsperiod. Provdriftsperioden ska utgöra en vecka. När anläggningen efter provdriftsperiod är klar att tas i bruk ska anläggarintyg och övrig dokumentation färdigställas och överlämnas till anläggningsägaren. Senast vid slutbesiktning ska entreprenör, till beställaren, i två exemplar, överlämna kompletta pärmar/mappar innehållande samordnad drift och underhållsinstruktion avseende alla i entreprenaden ingående entreprenadarbeten. Överlämnande beskrivningar och instruktioner skall vara på svenska. Relationshandlingar skall bestå av en omgång ritningar lagrade på CD-skiva med generellt ritfilsformat, dwg.
