FUNKTIONSVALSHANDLING 3RE-3DR-WEBB

Transkript

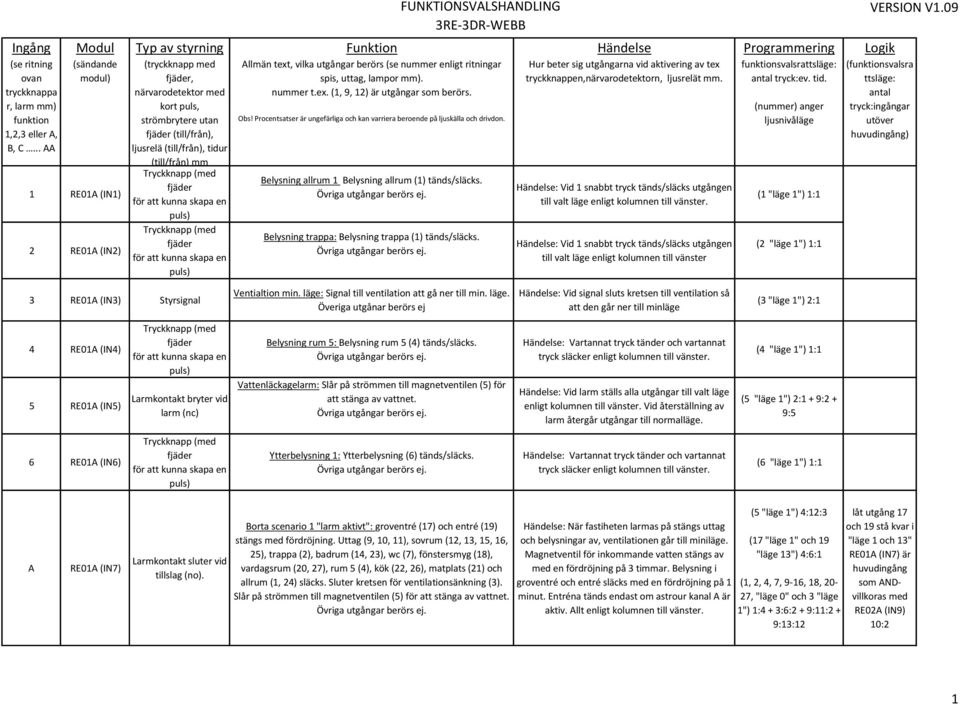

1 Ingång (se ritning ovan tryckknappa r, larm mm) funktion 1,2,3 eller A, B, C... AA Modul (sändande modul) 1 RE01A (IN1) 2 RE01A (IN2) Typ av styrning (tryckknapp, närvarodetektor kort puls, strömbrytere utan (till/från), ljusrelä (till/från), tidur (till/från) mm Funktion Allmän text, vilka utgångar berörs (se nummer enligt ritningar spis, uttag, lampor mm). nummer t.ex. (1, 9, 12) är utgångar som berörs. Obs! Procentsatser är ungefärliga och kan varriera beroende på ljuskälla och drivdon. Belysning allrum 1 Belysning allrum (1) Belysning trappa: Belysning trappa (1) Händelse Hur beter sig utgångarna vid aktivering av tex tryckknappen,närvarodetektorn, ljusrelät mm. Händelse: Vid 1 snabbt tryck tänds/släcks utgången till valt läge enligt Händelse: Vid 1 snabbt tryck tänds/släcks utgången till valt läge enligt kolumnen till vänster Programmering funktionsvalsrattsläge: antal tryck:ev. tid. (nummer) anger ljusnivåläge (1 "läge 1") 1:1 (2 "läge 1") 1:1 Logik (funktionsvalsra ttsläge: antal tryck:ingångar utöver huvudingång) 3 RE01A (IN3) Styrsignal Ventialtion min. läge: Signal till ventilation att gå ner till min. läge. Överiga utgånar berörs ej Händelse: Vid signal sluts kretsen till ventilation så att den går ner till minläge (3 "läge 1") 2:1 4 RE01A (IN4) 5 RE01A (IN5) Larmkontakt bryter vid larm (nc) Belysning rum 5: Belysning rum 5 (4) Vattenläckagelarm: Slår på strömmen till magnetventilen (5) för att stänga av vattnet. Händelse: Vid larm ställs alla utgångar till valt läge enligt Vid återställning av larm återgår utgångar till normalläge. (4 "läge 1") 1:1 (5 "läge 1") 2:1 + 9:2 + 9:5 6 RE01A (IN6) Ytterbelysning 1: Ytterbelysning (6) (6 "läge 1") 1:1 A RE01A (IN7) Larmkontakt sluter vid tillslag (no). Borta scenario 1 "larm aktivt": groventré (17) och entré (19) stängs fördröjning. Uttag (9, 10, 11), sovrum (12, 13, 15, 16, 25), trappa (2), badrum (14, 23), wc (7), fönstersmyg (18), vardagsrum (20, 27), rum 5 (4), kök (22, 26), matplats (21) och allrum (1, 24) släcks. Sluter kretsen för ventilationsänkning (3). Slår på strömmen till magnetventilen (5) för att stänga av vattnet. Händelse: När fastiheten larmas på stängs uttag och belysningar av, ventilationen går till miniläge. Magnetventil för inkommande vatten stängs av en fördröjning på 3 timmar. Belysning i groventré och entré släcks en fördröjning på 1 minut. Entréna tänds endast om astrour kanal A är aktiv. Allt enligt (5 "läge 1") 4:12:3 (17 "läge 1" och 19 "läge 13") 4:6:1 (1, 2, 4, 7, 9-16, 18, 20-27, "läge 0" och 3 "läge 1") 1:4 + 3:6:2 + 9:11:2 + 9:13:12 låt utgång 17 och 19 stå kvar i "läge 1 och 13" RE01A (IN7) är huvudingång 1

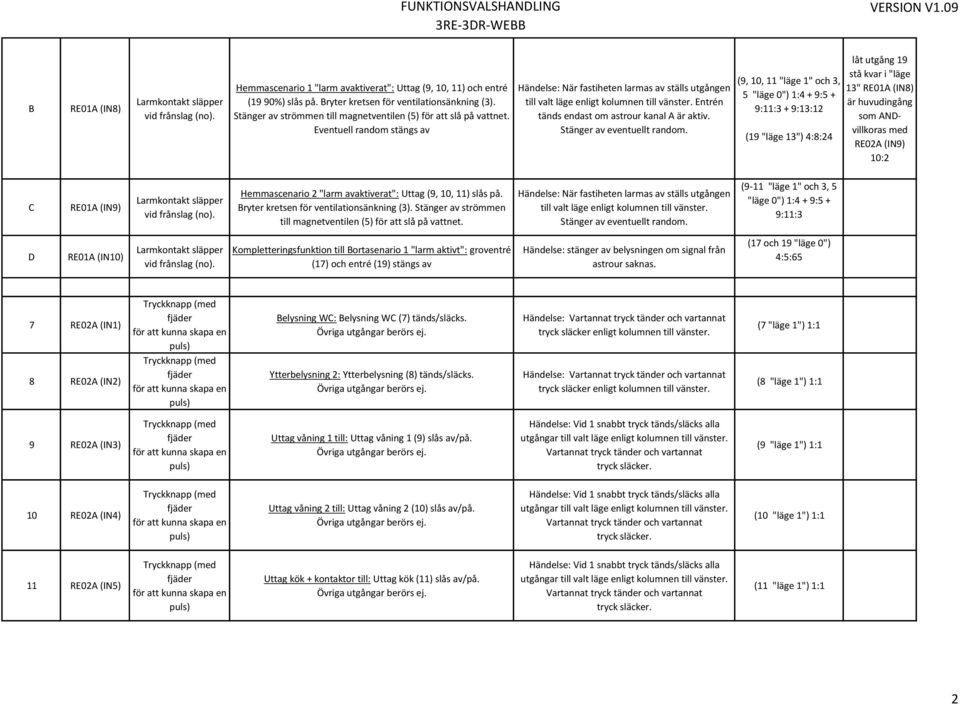

2 B RE01A (IN8) Larmkontakt släpper vid frånslag (no). Hemmascenario 1 "larm avaktiverat": Uttag (9, 10, 11) och entré (19 90%) slås på. Bryter kretsen för ventilationsänkning (3). Stänger av strömmen till magnetventilen (5) för att slå på vattnet. Eventuell random stängs av Händelse: När fastiheten larmas av ställs utgången till valt läge enligt Entrén tänds endast om astrour kanal A är aktiv. Stänger av eventuellt random. (9, 10, 11 "läge 1" och 3, 5 "läge 0") 1:4 + 9:5 + 9:11:3 + 9:13:12 (19 "läge 13") 4:8:24 låt utgång 19 stå kvar i "läge 13" RE01A (IN8) är huvudingång C RE01A (IN9) Larmkontakt släpper vid frånslag (no). Hemmascenario 2 "larm avaktiverat": Uttag (9, 10, 11) slås på. Bryter kretsen för ventilationsänkning (3). Stänger av strömmen till magnetventilen (5) för att slå på vattnet. Händelse: När fastiheten larmas av ställs utgången till valt läge enligt Stänger av eventuellt random. (9-11 "läge 1" och 3, 5 "läge 0") 1:4 + 9:5 + 9:11:3 D RE01A (IN10) Larmkontakt släpper vid frånslag (no). Kompletteringsfunktion till Bortasenario 1 "larm aktivt": groventré (17) och entré (19) stängs av Händelse: stänger av belysningen om signal från astrour saknas. (17 och 19 "läge 0") 4:5:65 7 RE02A (IN1) 8 RE02A (IN2) Belysning WC: Belysning WC (7) Ytterbelysning 2: Ytterbelysning (8) (7 "läge 1") 1:1 (8 "läge 1") 1:1 9 RE02A (IN3) Uttag våning 1 till: Uttag våning 1 (9) slås av/på. Händelse: Vid 1 snabbt tryck tänds/släcks alla utgångar till valt läge enligt Vartannat tryck tänder och vartannat tryck släcker. (9 "läge 1") 1:1 10 RE02A (IN4) Uttag våning 2 till: Uttag våning 2 (10) slås av/på. Händelse: Vid 1 snabbt tryck tänds/släcks alla utgångar till valt läge enligt Vartannat tryck tänder och vartannat tryck släcker. (10 "läge 1") 1:1 11 RE02A (IN5) Uttag kök + kontaktor till: Uttag kök (11) slås av/på. Händelse: Vid 1 snabbt tryck tänds/släcks alla utgångar till valt läge enligt Vartannat tryck tänder och vartannat tryck släcker. (11 "läge 1") 1:1 2

3 12 RE02A (IN6) Belysning sovrum 3: Belysning sovrum 3 (12) (12 "läge 1") 1:1 E RE02A (IN7) Larm sluter kontakt vid inbrott (no). Inbrottscenario 1 "utlöst inbrottslarm": Ytterbelysning (6, 8), entré (19 100%), trappa (2), kök (22, %,), matplats ( %) allrum (1, %) sovrum (12, 13, 15, 16, %), rum 5 (4), badrum (14, %), wc (7), groventré (17), fönstersmyg (18), vardagsrum (20, %), blinkar vid inbrott. Händelse: Om inbrottslarmet löser ut börjar belysningen blinka 2 sekunders intervall allt enligt (1, 2, 4, 6-8, "läge 1" och "läge 14") 7:2 + 9:2 F RE02A (IN8) Larm sluter kontakt vid inbrott (no). Inbrottscenario 2 "utlöst inbrottslarm": Ytterbelysning (6, 8) blinkar vid inbrott. Entré (19 100%), trappa (2), kök (22, %,), matplats ( %) allrum (1, %), sovrum (12, 13, 15, 16, %), rum 5 (4), badrum (14, %), wc (7), groventré (17), fönstersmyg (18), vardagsrum (20, %) tänds till full styrka. Händelse: Om inbrottslarmet löser ut börjar ytterbelysningen blinka 2 sekunders intervall ans övrig belysning tänds enligt kolumnen till vänster. (6, 8 "läge 1") 7:2 + 9:2 (1, 2, 4, 7, "läge 1", "läge 14") 2:2 + 9:2 G Astrour sluter kontakt vid tillslag (no) och bryter kontakten vid frånslag. Astrour kanal A: Ytterbelysning (6) Händelse: Vid aktivering av astrourets kanal A ställs alla utgångar till valt läge enligt kolumnen till vänster. (6 "läge 1" ) 2:1 H RE02A (IN10) Astrour sluter kontakt vid tillslag (no) och bryter kontakten vid frånslag. Astrour kanal B: Ytterbelysning (8) Händelse: Vid aktivering av astrourets kanal B ställs utgångar till valt läge enligt (8 "läge 1" 2:1 13 RE03A (IN1) 14 RE03A (IN2) 15 RE03A (IN3) Belysning sovrum 1 GR 1: Belysning sovrum 1 GR 1 (13) Belysning badrum vägg: Belysning badrum vägg (14) Belysning sovrum 2: Belysning sovrum 2 (15) (13 "läge 1") 1:1 (14 "läge 1") 1:1 (15 "läge 1") 1:1 3

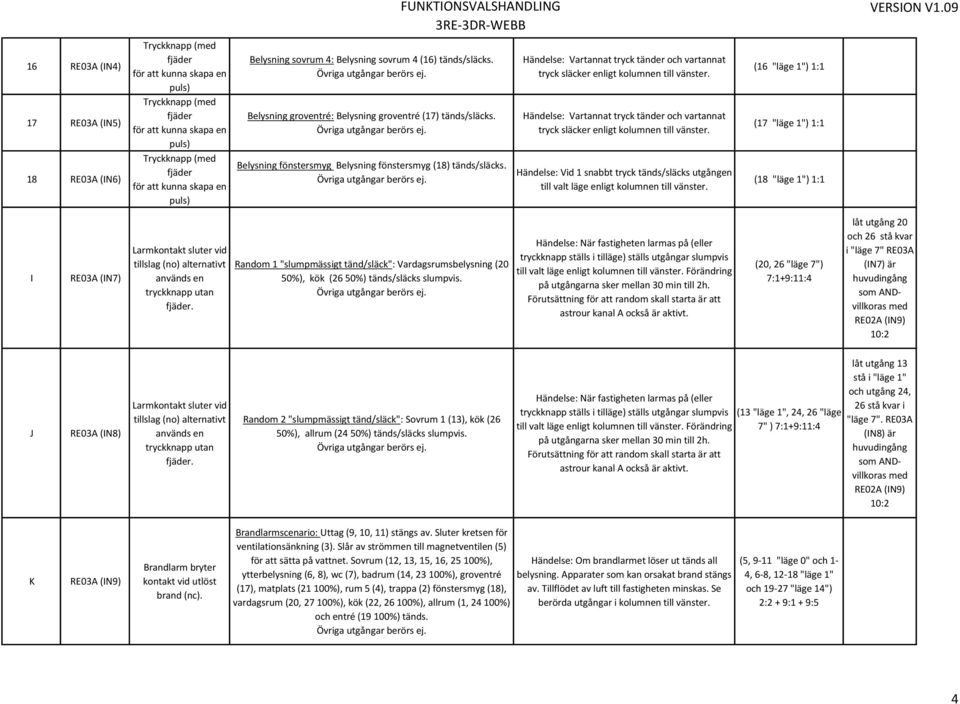

4 16 RE03A (IN4) 17 RE03A (IN5) 18 RE03A (IN6) Belysning sovrum 4: Belysning sovrum 4 (16) Belysning groventré: Belysning groventré (17) Belysning fönstersmyg Belysning fönstersmyg (18) Händelse: Vid 1 snabbt tryck tänds/släcks utgången till valt läge enligt (16 "läge 1") 1:1 (17 "läge 1") 1:1 (18 "läge 1") 1:1 I RE03A (IN7) Larmkontakt sluter vid tillslag (no) alternativt används en tryckknapp utan. Random 1 "slumpmässigt tänd/släck": Vardagsrumsbelysning (20 50%), kök (26 50%) tänds/släcks slumpvis. Händelse: När fastigheten larmas på (eller tryckknapp ställs i tilläge) ställs utgångar slumpvis till valt läge enligt Förändring på utgångarna sker mellan 30 min till 2h. Förutsättning för att random skall starta är att astrour kanal A också är aktivt. (20, 26 "läge 7") 7:1+9:11:4 låt utgång 20 och 26 stå kvar i "läge 7" RE03A (IN7) är huvudingång J RE03A (IN8) Larmkontakt sluter vid tillslag (no) alternativt används en tryckknapp utan. Random 2 "slumpmässigt tänd/släck": Sovrum 1 (13), kök (26 50%), allrum (24 50%) tänds/släcks slumpvis. Händelse: När fastigheten larmas på (eller tryckknapp ställs i tilläge) ställs utgångar slumpvis (13 "läge 1", 24, 26 "läge till valt läge enligt Förändring 7" ) 7:1+9:11:4 på utgångarna sker mellan 30 min till 2h. Förutsättning för att random skall starta är att astrour kanal A också är aktivt. låt utgång 13 stå i "läge 1" och utgång 24, 26 stå kvar i "läge 7". RE03A (IN8) är huvudingång K RE03A (IN9) Brandlarm bryter kontakt vid utlöst brand (nc). Brandlarmscenario: Uttag (9, 10, 11) stängs av. Sluter kretsen för ventilationsänkning (3). Slår av strömmen till magnetventilen (5) för att sätta på vattnet. Sovrum (12, 13, 15, 16, %), ytterbelysning (6, 8), wc (7), badrum (14, %), groventré (17), matplats (21 100%), rum 5 (4), trappa (2) fönstersmyg (18), vardagsrum (20, %), kök (22, %), allrum (1, %) och entré (19 100%) tänds. Händelse: Om brandlarmet löser ut tänds all belysning. Apparater som kan orsakat brand stängs av. Tillflödet av luft till fastigheten minskas. Se berörda utgångar i (5, 9-11 "läge 0" och 1-4, 6-8, "läge 1" och "läge 14") 2:2 + 9:1 + 9:5 4

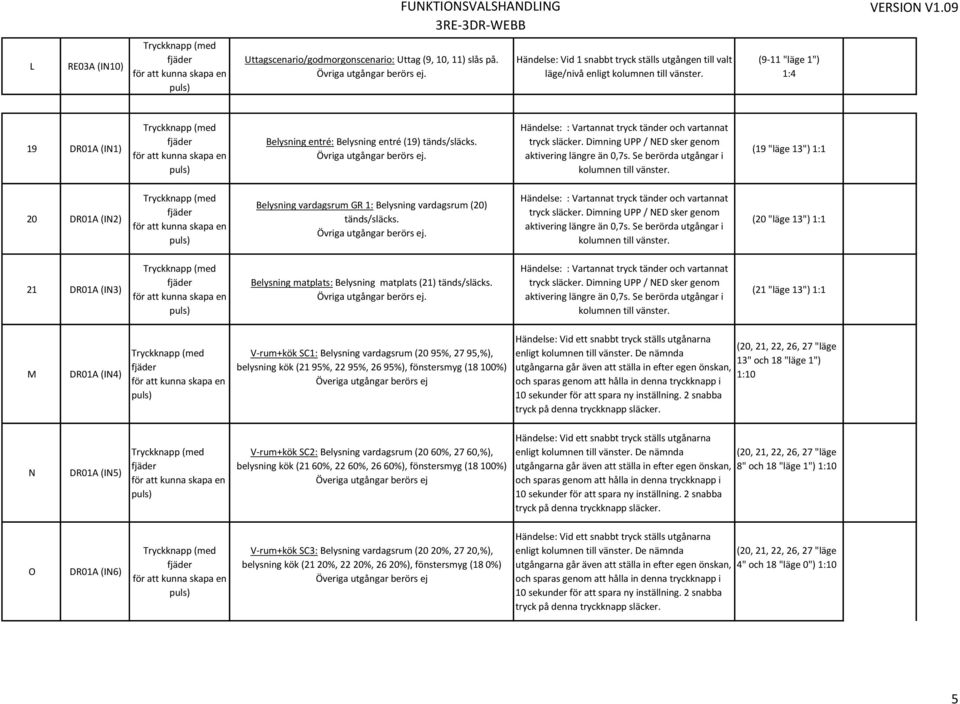

5 L RE03A (IN10) Uttagscenario/godmorgonscenario: Uttag (9, 10, 11) slås på. Händelse: Vid 1 snabbt tryck ställs utgången till valt läge/nivå enligt (9-11 "läge 1") 1:4 19 DR01A (IN1) Belysning entré: Belysning entré (19) (19 "läge 13") 1:1 20 DR01A (IN2) Belysning vardagsrum GR 1: Belysning vardagsrum (20) (20 "läge 13") 1:1 21 DR01A (IN3) Belysning matplats: Belysning matplats (21) (21 "läge 13") 1:1 M DR01A (IN4) V-rum+kök SC1: Belysning vardagsrum (20 95%, 27 95,%), belysning kök (21 95%, 22 95%, 26 95%), fönstersmyg (18 100%) Överiga utgångar berörs ej enligt De nämnda och sparas genom att hålla in denna tryckknapp i 10 sekunder för att spara ny inställning. 2 snabba tryck på denna tryckknapp släcker. (20, 21, 22, 26, 27 "läge 13" och 18 "läge 1") 1:10 N DR01A (IN5) V-rum+kök SC2: Belysning vardagsrum (20 60%, 27 60,%), belysning kök (21 60%, 22 60%, 26 60%), fönstersmyg (18 100%) Överiga utgångar berörs ej enligt De nämnda (20, 21, 22, 26, 27 "läge 8" och 18 "läge 1") 1:10 och sparas genom att hålla in denna tryckknapp i 10 sekunder för att spara ny inställning. 2 snabba tryck på denna tryckknapp släcker. O DR01A (IN6) V-rum+kök SC3: Belysning vardagsrum (20 20%, 27 20,%), belysning kök (21 20%, 22 20%, 26 20%), fönstersmyg (18 0%) Överiga utgångar berörs ej enligt De nämnda (20, 21, 22, 26, 27 "läge 4" och 18 "läge 0") 1:10 och sparas genom att hålla in denna tryckknapp i 10 sekunder för att spara ny inställning. 2 snabba tryck på denna tryckknapp släcker. 5

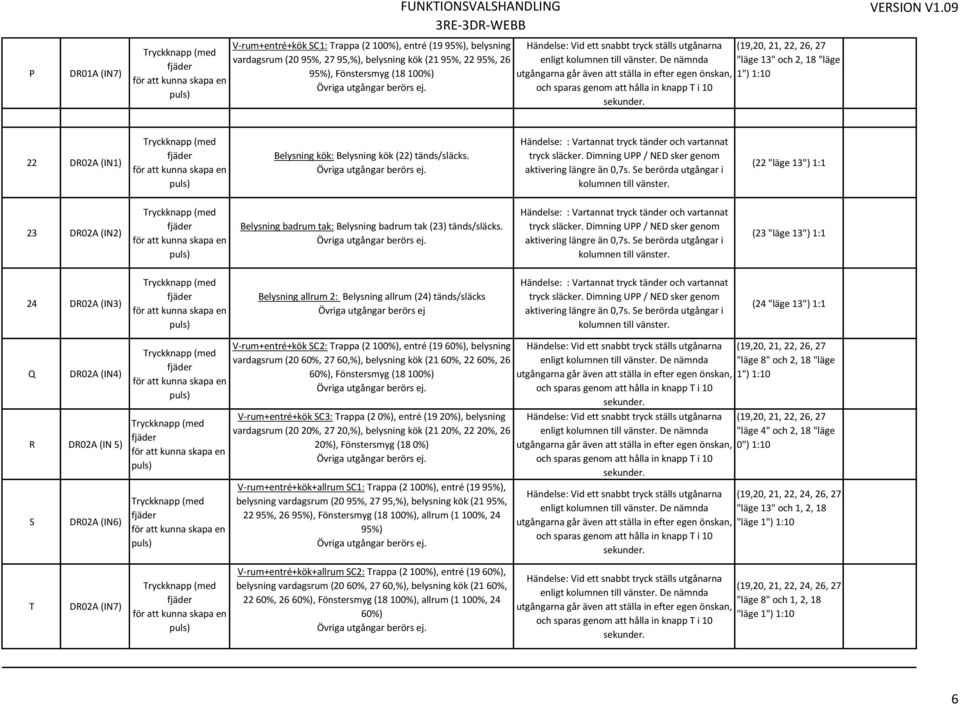

6 P DR01A (IN7) V-rum+entré+kök SC1: Trappa (2 100%), entré (19 95%), belysning vardagsrum (20 95%, 27 95,%), belysning kök (21 95%, 22 95%, 26 95%), Fönstersmyg (18 100%) enligt De nämnda (19,20, 21, 22, 26, 27 "läge 13" och 2, 18 "läge 1") 1:10 22 DR02A (IN1) Belysning kök: Belysning kök (22) (22 "läge 13") 1:1 23 DR02A (IN2) Belysning badrum tak: Belysning badrum tak (23) (23 "läge 13") 1:1 24 DR02A (IN3) Belysning allrum 2: Belysning allrum (24) tänds/släcks Övriga utgångar berörs ej (24 "läge 13") 1:1 Q DR02A (IN4) R DR02A (IN 5) S DR02A (IN6) V-rum+entré+kök SC2: Trappa (2 100%), entré (19 60%), belysning vardagsrum (20 60%, 27 60,%), belysning kök (21 60%, 22 60%, 26 60%), Fönstersmyg (18 100%) V-rum+entré+kök SC3: Trappa (2 0%), entré (19 20%), belysning vardagsrum (20 20%, 27 20,%), belysning kök (21 20%, 22 20%, 26 20%), Fönstersmyg (18 0%) V-rum+entré+kök+allrum SC1: Trappa (2 100%), entré (19 95%), belysning vardagsrum (20 95%, 27 95,%), belysning kök (21 95%, 22 95%, 26 95%), Fönstersmyg (18 100%), allrum (1 100%, 24 95%) enligt De nämnda enligt De nämnda (19,20, 21, 22, 26, 27 "läge 8" och 2, 18 "läge 1") 1:10 (19,20, 21, 22, 26, 27 "läge 4" och 2, 18 "läge 0") 1:10 (19,20, 21, 22, 24, 26, 27 enligt De nämnda "läge 13" och 1, 2, 18 "läge 1") 1:10 T DR02A (IN7) V-rum+entré+kök+allrum SC2: Trappa (2 100%), entré (19 60%), belysning vardagsrum (20 60%, 27 60,%), belysning kök (21 60%, 22 60%, 26 60%), Fönstersmyg (18 100%), allrum (1 100%, 24 60%) (19,20, 21, 22, 24, 26, 27 enligt De nämnda "läge 8" och 1, 2, 18 "läge 1") 1:10 6

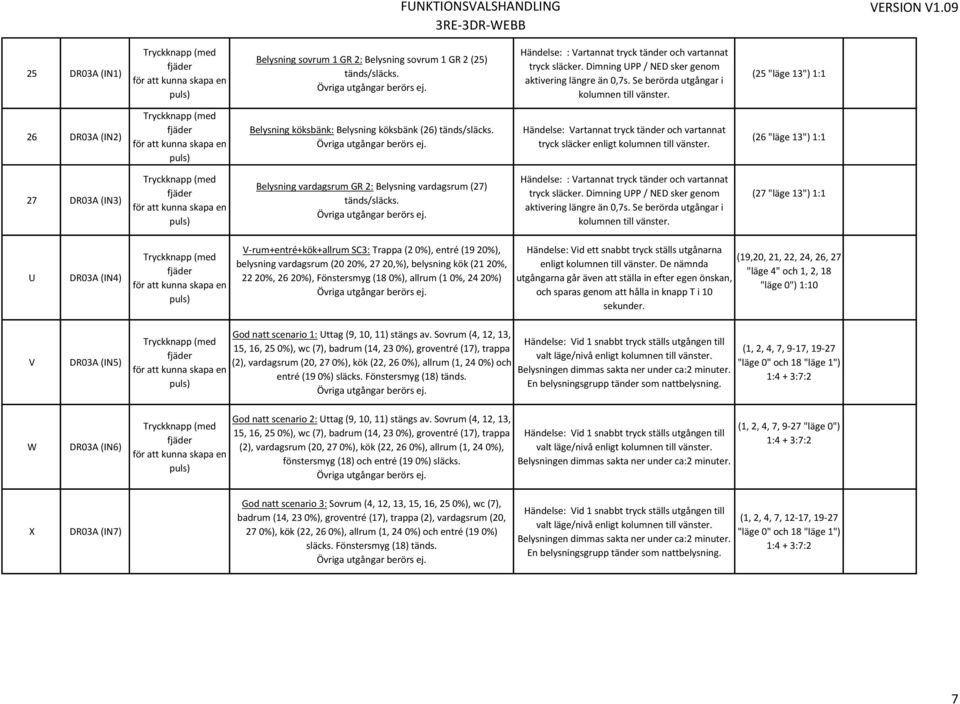

7 25 DR03A (IN1) Belysning sovrum 1 GR 2: Belysning sovrum 1 GR 2 (25) (25 "läge 13") 1:1 26 DR03A (IN2) Belysning köksbänk: Belysning köksbänk (26) (26 "läge 13") 1:1 27 DR03A (IN3) Belysning vardagsrum GR 2: Belysning vardagsrum (27) (27 "läge 13") 1:1 U V W DR03A (IN4) DR03A (IN5) DR03A (IN6) V-rum+entré+kök+allrum SC3: Trappa (2 0%), entré (19 20%), belysning vardagsrum (20 20%, 27 20,%), belysning kök (21 20%, 22 20%, 26 20%), Fönstersmyg (18 0%), allrum (1 0%, 24 20%) God natt scenario 1: Uttag (9, 10, 11) stängs av. Sovrum (4, 12, 13, 15, 16, 25 0%), wc (7), badrum (14, 23 0%), groventré (17), trappa (2), vardagsrum (20, 27 0%), kök (22, 26 0%), allrum (1, 24 0%) och entré (19 0%) släcks. Fönstersmyg (18) tänds. God natt scenario 2: Uttag (9, 10, 11) stängs av. Sovrum (4, 12, 13, 15, 16, 25 0%), wc (7), badrum (14, 23 0%), groventré (17), trappa (2), vardagsrum (20, 27 0%), kök (22, 26 0%), allrum (1, 24 0%), fönstersmyg (18) och entré (19 0%) släcks. enligt De nämnda Händelse: Vid 1 snabbt tryck ställs utgången till valt läge/nivå enligt Belysningen dimmas sakta ner under ca:2 minuter. En belysningsgrupp tänder som nattbelysning. Händelse: Vid 1 snabbt tryck ställs utgången till valt läge/nivå enligt Belysningen dimmas sakta ner under ca:2 minuter. (19,20, 21, 22, 24, 26, 27 "läge 4" och 1, 2, 18 "läge 0") 1:10 (1, 2, 4, 7, 9-17, "läge 0" och 18 "läge 1") 1:4 + 3:7:2 (1, 2, 4, 7, 9-27 "läge 0") 1:4 + 3:7:2 X DR03A (IN7) God natt scenario 3: Sovrum (4, 12, 13, 15, 16, 25 0%), wc (7), badrum (14, 23 0%), groventré (17), trappa (2), vardagsrum (20, 27 0%), kök (22, 26 0%), allrum (1, 24 0%) och entré (19 0%) släcks. Fönstersmyg (18) tänds. Händelse: Vid 1 snabbt tryck ställs utgången till valt läge/nivå enligt Belysningen dimmas sakta ner under ca:2 minuter. En belysningsgrupp tänder som nattbelysning. (1, 2, 4, 7, 12-17, "läge 0" och 18 "läge 1") 1:4 + 3:7:2 7
