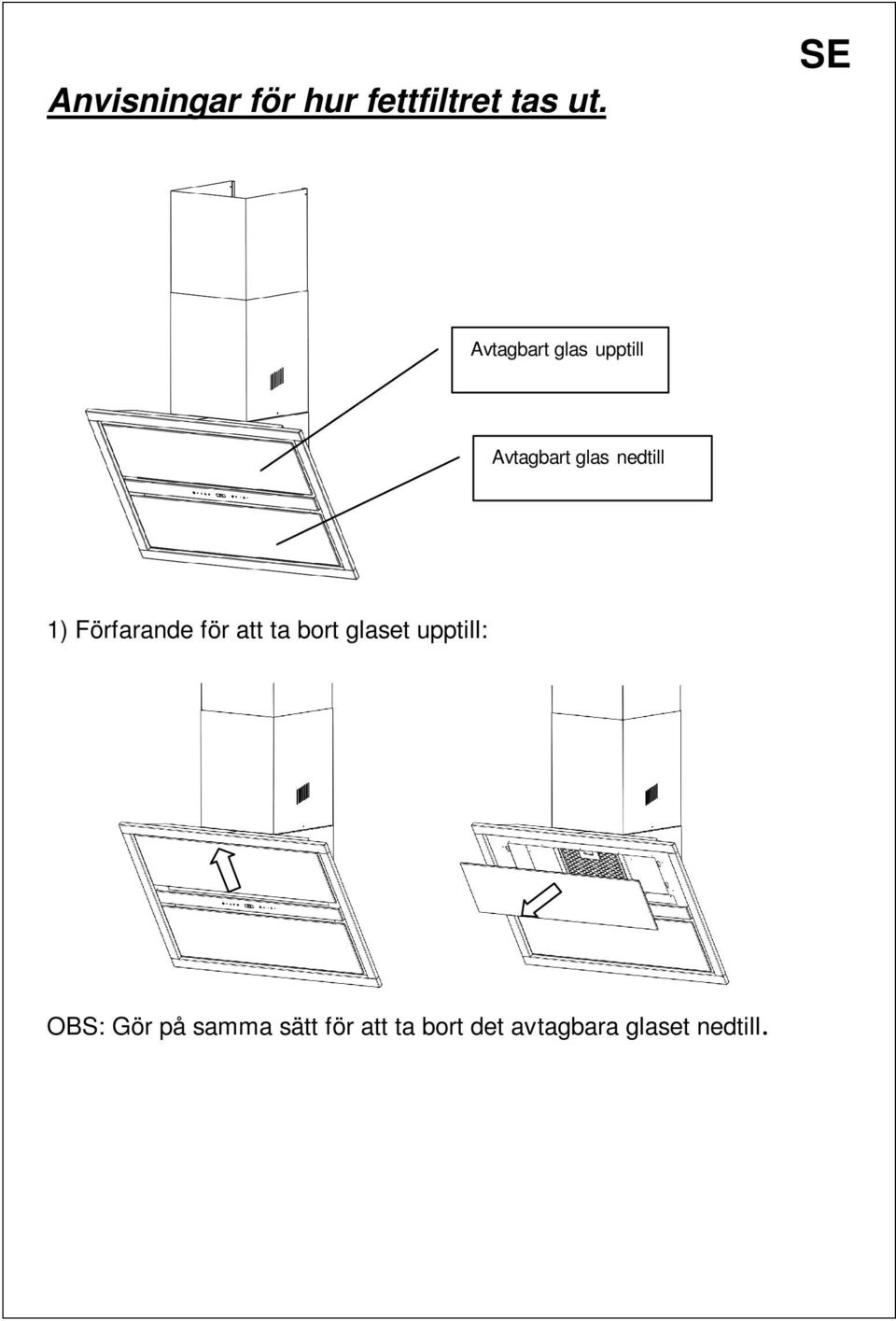

3 Anvisningar för hur fettfiltret tas ut. SE Avtagbart glas upptill Avtagbart glas nedtill 1) Förfarande för att ta bort glaset upptill: OBS: Gör på samma sätt för att ta bort det avtagbara glaset nedtill.

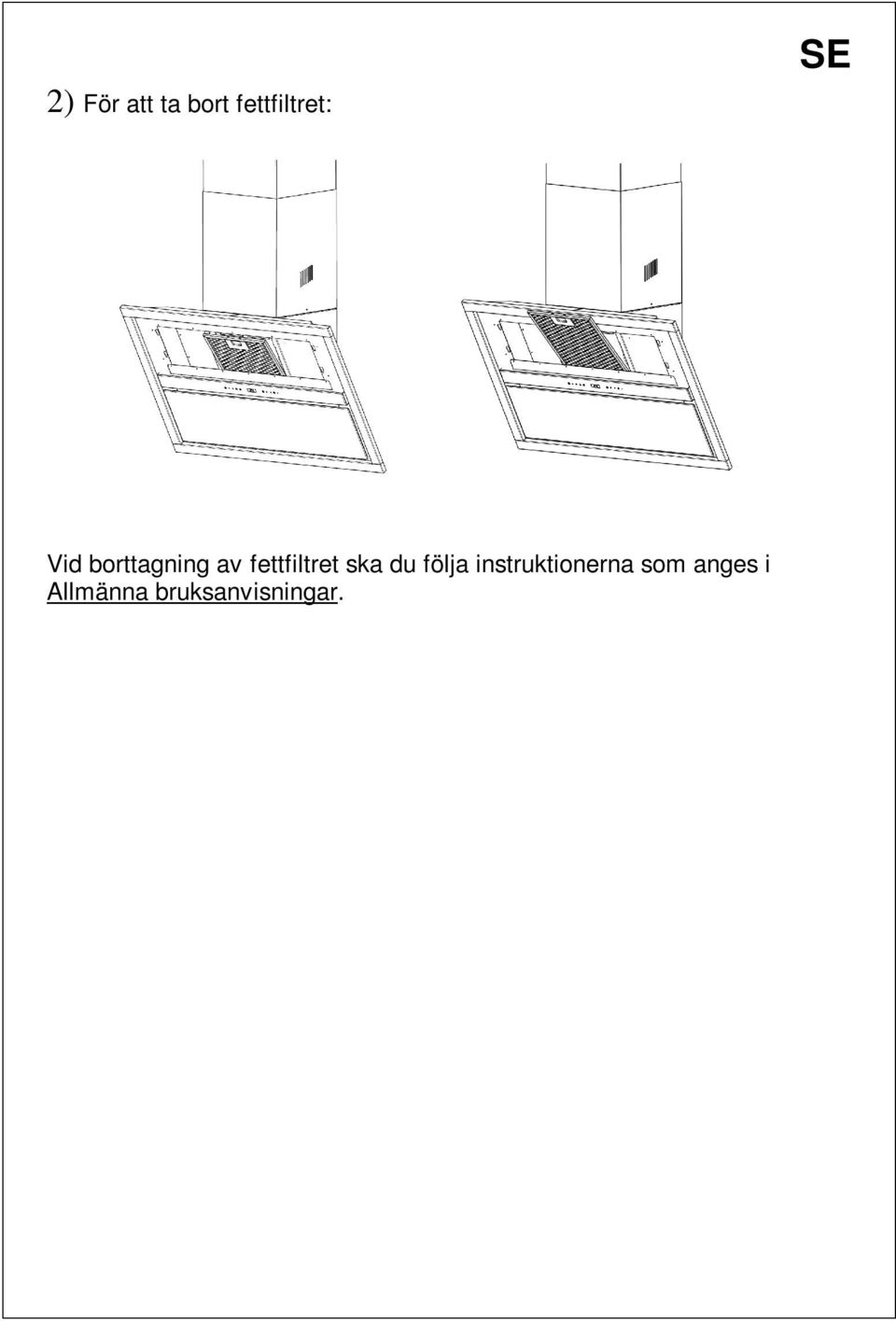

4 2) För att ta bort fettfiltret: SE Vid borttagning av fettfiltret ska du följa instruktionerna som anges i Allmänna bruksanvisningar.

5 SE Instruktioner för användning av det elektroniska kontrollsystemet: Teknisk beskrivning: Strömförsörjning: 230 Vac 50/60 Hz Elektronisk förbrukning i standbyläge: 20 ma MAX. tillämplig belastning utgång BELYSNING: 150 W MAX. tillämplig belastning utgång MOTORER: 400 W (enbart motorkondensator) Elektroniskt kontrollsystem med mikroprocessor. Hantering av belastningar solid state optoisolerade från nätet. Filtrering av hårdvara och programvara EMC. Anslutning till det elektroniska styrkortet via platt kabel (10 poler) som skyddas med plastöverdrag (utvändig diameter 8 mm). Elektriska signaler med lågspänning (5 V);. Möjligt att aktivera en extrabelastning med nätspänning. Ej flyktigt internt minne (EEPROM) för lagring av parametrarna och systemflaggorna. Extraingång (analog/digital) för sensorer och/eller externt kommando. Kontroll av motorn med strypning av fas. SOFT-START-system för belysningens tändning: Gradvis tändning av belysningen garanterar bättre pålitlighet hos inblandade elektroniska komponenter. Automatisk avkänning av frekvensen på nätspänningen: Värdet 50 blinkar på displayen = 230 Vac 50 Hz nätfrekvens. Värdet 60 blinkar på displayen = 230 Vac 60 Hz nätfrekvens. Möjligt att via programvara aktivera mottagaren för fläktkåpans kommandon från fjärrkontroll: Samtliga huvudfunktioner kan hanteras via IR fjärrkontroll med egenkod på 24+1 bit och IR bärfrekvens på 36 KHz. Inställningsprocedur i programvaran för att välja och lagra fläktmotorns parametrar permanent och för aktivering av indikatorn för mättat KOLFILTER (vid filtrerande fläktkåpa). Indikator för mättade FILTER och kommando för återställning av indikator (TIMER för räkning av fläktkåpans drifttimmar).

Hantering av belastningar solid state optoisolerade från nätet. Filtrering av hårdvara och programvara EMC.

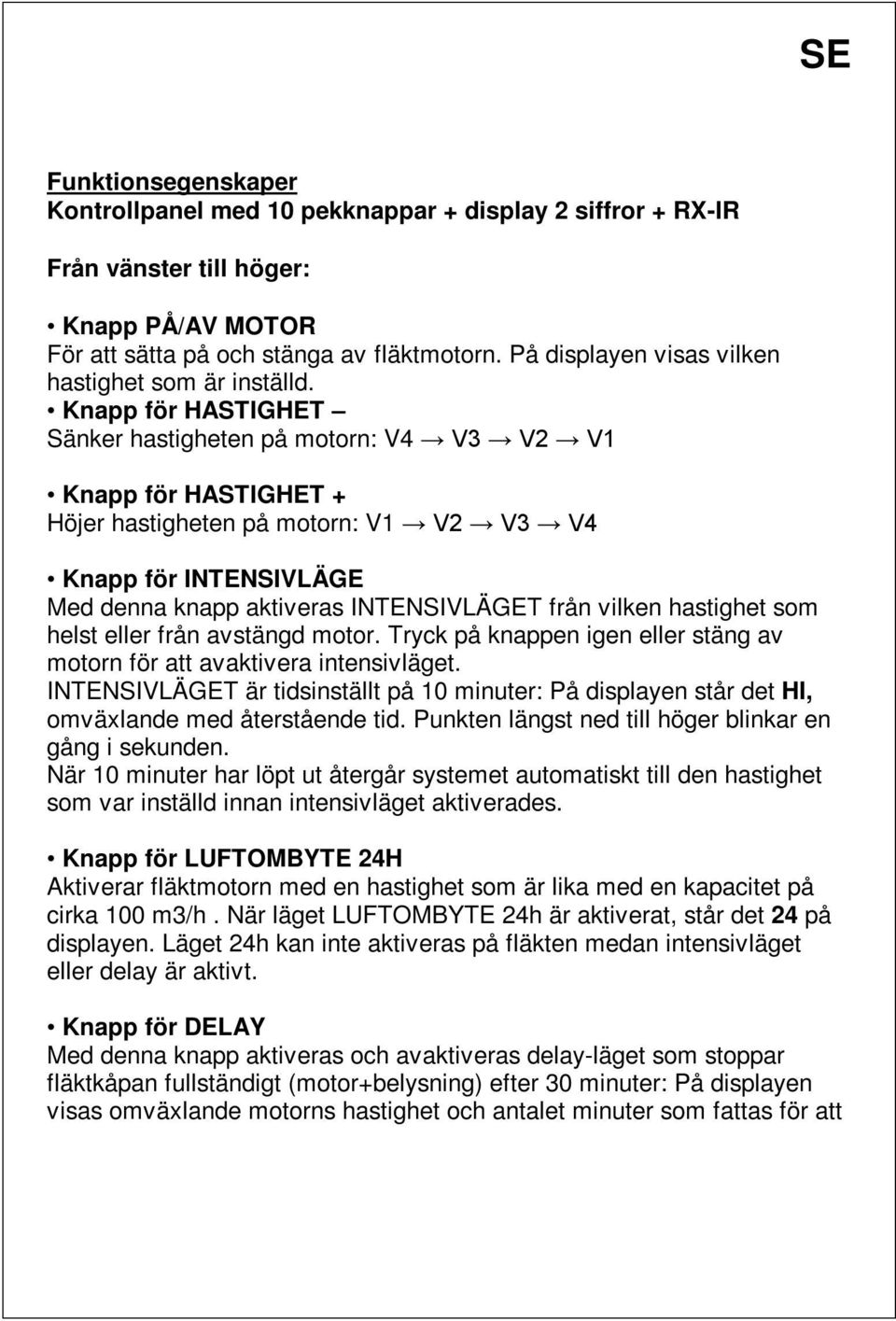

6 SE Funktionsegenskaper Kontrollpanel med 10 pekknappar + display 2 siffror + RX-IR Från vänster till höger: Knapp PÅ/AV MOTOR För att sätta på och stänga av fläktmotorn. På displayen visas vilken hastighet som är inställd. Knapp för HASTIGHET Sänker hastigheten på motorn: V4 V3 V2 V1 Knapp för HASTIGHET + Höjer hastigheten på motorn: V1 V2 V3 V4 Knapp för INTENSIVLÄGE Med denna knapp aktiveras INTENSIVLÄGET från vilken hastighet som helst eller från avstängd motor. Tryck på knappen igen eller stäng av motorn för att avaktivera intensivläget. INTENSIVLÄGET är tidsinställt på 10 minuter: På displayen står det HI, omväxlande med återstående tid. Punkten längst ned till höger blinkar en gång i sekunden. När 10 minuter har löpt ut återgår systemet automatiskt till den hastighet som var inställd innan intensivläget aktiverades. Knapp för LUFTOMBYTE 24H Aktiverar fläktmotorn med en hastighet som är lika med en kapacitet på cirka 100 m3/h. När läget LUFTOMBYTE 24h är aktiverat, står det 24 på displayen. Läget 24h kan inte aktiveras på fläkten medan intensivläget eller delay är aktivt. Knapp för DELAY Med denna knapp aktiveras och avaktiveras delay-läget som stoppar fläktkåpan fullständigt (motor+belysning) efter 30 minuter: På displayen visas omväxlande motorns hastighet och antalet minuter som fattas för att

Knapp för HASTIGHET Sänker hastigheten på motorn: V4 V3 V2 V1 Knapp för HASTIGHET + Höjer hastigheten på motorn: V1 V2 V3 V4 Knapp för INTENSIVLÄGE Med denna knapp aktiveras INTENSIVLÄGET från vilken

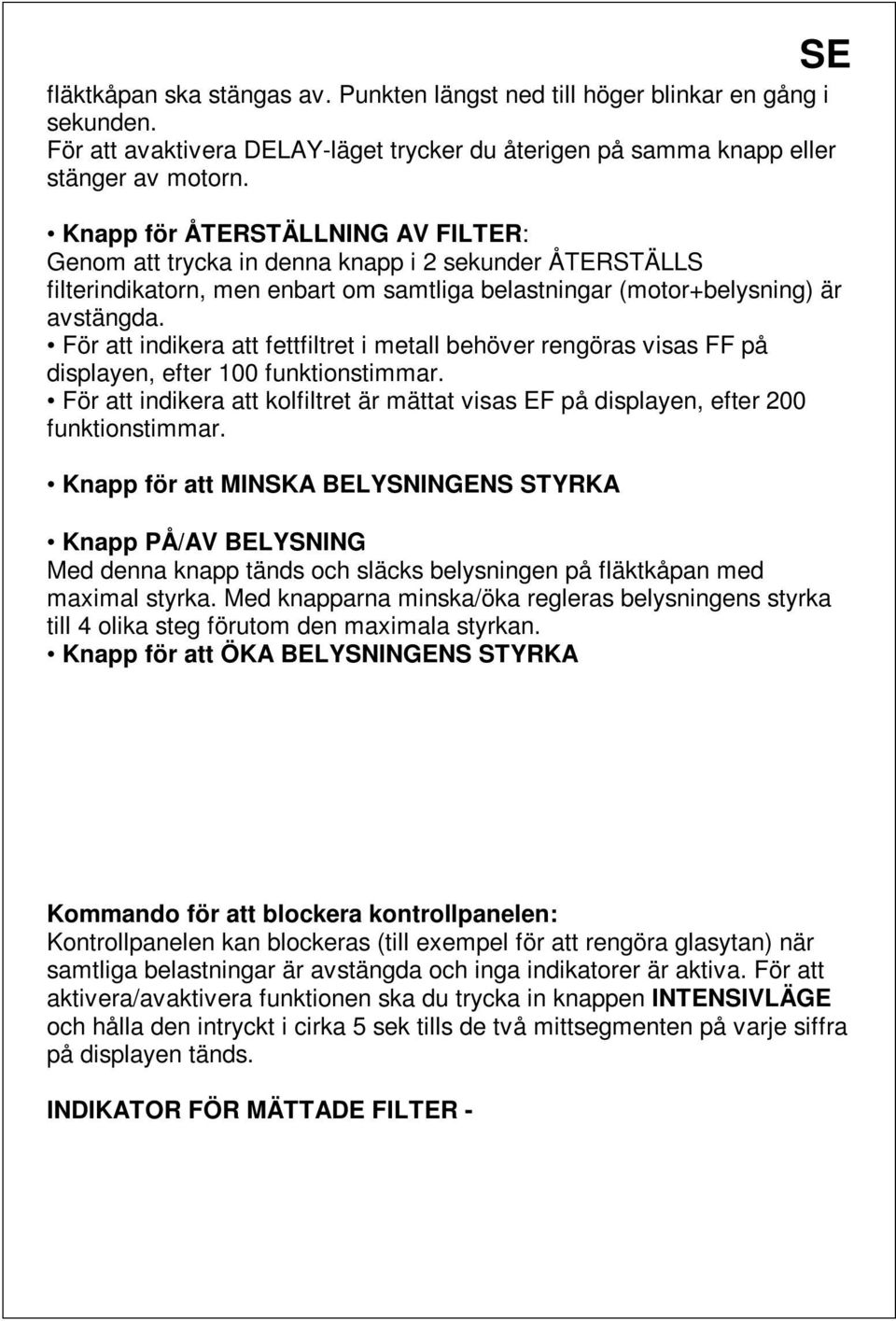

7 SE fläktkåpan ska stängas av. Punkten längst ned till höger blinkar en gång i sekunden. För att avaktivera DELAY-läget trycker du återigen på samma knapp eller stänger av motorn. Knapp för ÅTERSTÄLLNING AV FILTER: Genom att trycka in denna knapp i 2 sekunder ÅTERSTÄLLS filterindikatorn, men enbart om samtliga belastningar (motor+belysning) är avstängda. För att indikera att fettfiltret i metall behöver rengöras visas FF på displayen, efter 100 funktionstimmar. För att indikera att kolfiltret är mättat visas EF på displayen, efter 200 funktionstimmar. Knapp för att MINSKA BELYSNINGENS STYRKA Knapp PÅ/AV BELYSNING Med denna knapp tänds och släcks belysningen på fläktkåpan med maximal styrka. Med knapparna minska/öka regleras belysningens styrka till 4 olika steg förutom den maximala styrkan. Knapp för att ÖKA BELYSNINGENS STYRKA Kommando för att blockera kontrollpanelen: Kontrollpanelen kan blockeras (till exempel för att rengöra glasytan) när samtliga belastningar är avstängda och inga indikatorer är aktiva. För att aktivera/avaktivera funktionen ska du trycka in knappen INTENSIVLÄGE och hålla den intryckt i cirka 5 sek tills de två mittsegmenten på varje siffra på displayen tänds. INDIKATOR FÖR MÄTTADE FILTER -

För att indikera att fettfiltret i metall behöver rengöras visas FF på displayen, efter 100 funktionstimmar. För att indikera att kolfiltret är mättat visas EF på displayen, efter 200 funktionstimmar.

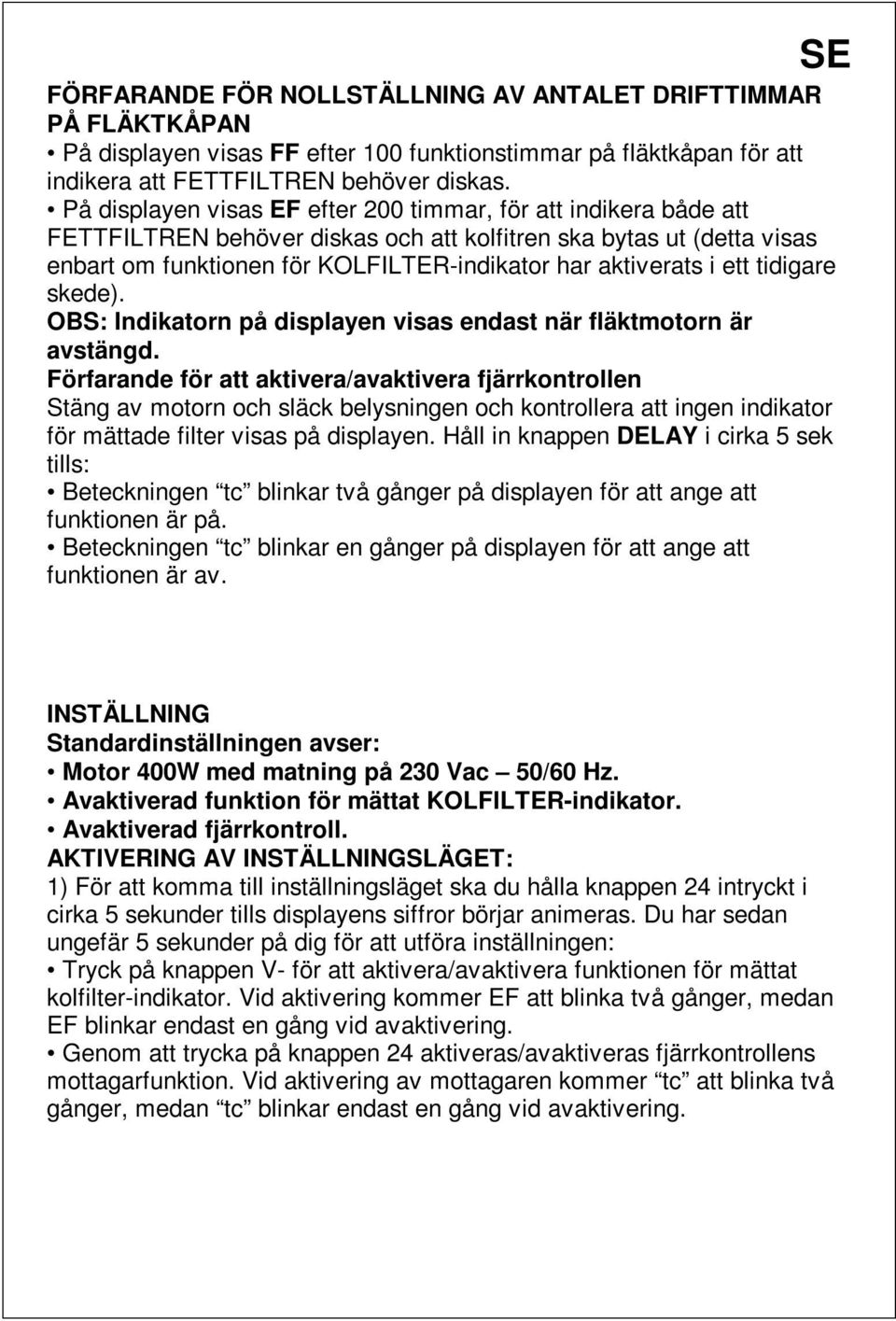

8 SE FÖRFARANDE FÖR NOLLSTÄLLNING AV ANTALET DRIFTTIMMAR PÅ FLÄKTKÅPAN På displayen visas FF efter 100 funktionstimmar på fläktkåpan för att indikera att FETTFILTREN behöver diskas. På displayen visas EF efter 200 timmar, för att indikera både att FETTFILTREN behöver diskas och att kolfitren ska bytas ut (detta visas enbart om funktionen för KOLFILTER-indikator har aktiverats i ett tidigare skede). OBS: Indikatorn på displayen visas endast när fläktmotorn är avstängd. Förfarande för att aktivera/avaktivera fjärrkontrollen Stäng av motorn och släck belysningen och kontrollera att ingen indikator för mättade filter visas på displayen. Håll in knappen DELAY i cirka 5 sek tills: Beteckningen tc blinkar två gånger på displayen för att ange att funktionen är på. Beteckningen tc blinkar en gånger på displayen för att ange att funktionen är av. INSTÄLLNING Standardinställningen avser: Motor 400W med matning på 230 Vac 50/60 Hz. Avaktiverad funktion för mättat KOLFILTER-indikator. Avaktiverad fjärrkontroll. AKTIVERING AV INSTÄLLNINGSLÄGET: 1) För att komma till inställningsläget ska du hålla knappen 24 intryckt i cirka 5 sekunder tills displayens siffror börjar animeras. Du har sedan ungefär 5 sekunder på dig för att utföra inställningen: Tryck på knappen V- för att aktivera/avaktivera funktionen för mättat kolfilter-indikator. Vid aktivering kommer EF att blinka två gånger, medan EF blinkar endast en gång vid avaktivering. Genom att trycka på knappen 24 aktiveras/avaktiveras fjärrkontrollens mottagarfunktion. Vid aktivering av mottagaren kommer tc att blinka två gånger, medan tc blinkar endast en gång vid avaktivering.

ett tidigare skede). OBS: Indikatorn på displayen visas endast när fläktmotorn är avstängd.
