Användarmanual. SMS Fjärrkontroll för Värmepump / Air Condition. Modell: GARD

Transkript

1 Användarmanual SMS Fjärrkontroll för Värmepump / Air Condition Modell: GARD Läs igenom bruksanvisningen innan du använder din produkt och behåll den för framtida bruk. Bilderna som används i denna manual är endast avsedda som exempel. 1

2 Tack för att du köpt vår produkt. Tack för att du köpt vår produkt. Den här smarta enheten är inte bara en fjärrkontroll för din air-condition / värmepump, utan också en fjärrövervakare av din rumstemperatur. Den bygger på GSM-nätets SMS plattform, så du kan fjärrstyra och övervaka den var som helst och när som helst. Den ger dig också en snabb varning för hög/låg temperatur och strömavbrott. Om rumstemperaturen är för hög/låg eller om strömförsörjningen är av skickar den automatiskt ett alarm meddelande. Ta en stund för att läsa denna handbok, följ sedan anvisningarna för att slutföra inställningarna. Efter det, bara koppla av och njut av den! 2

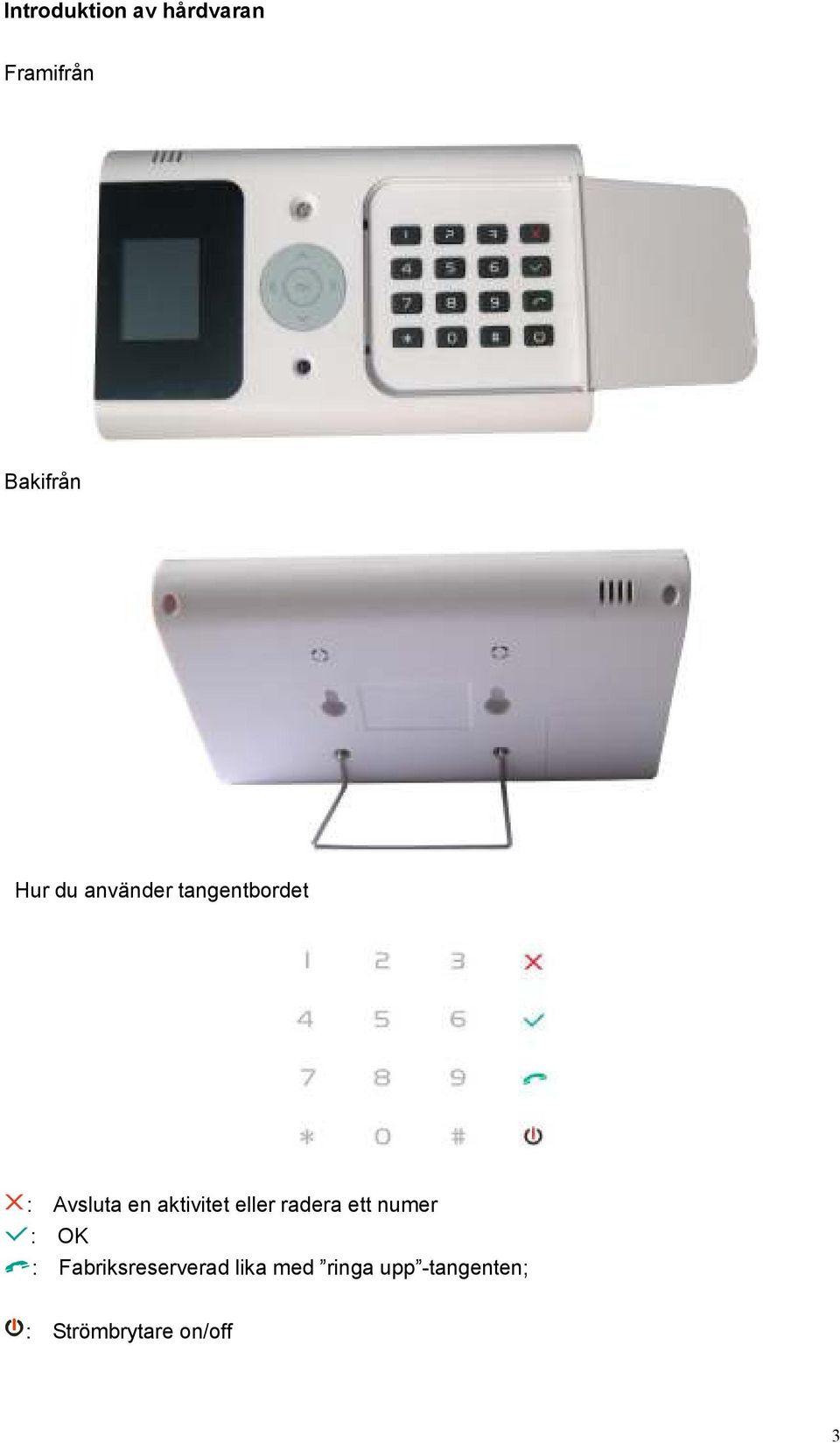

3 Introduktion av hårdvaran Framifrån Bakifrån Hur du använder tangentbordet : Avsluta en aktivitet eller radera ett numer : OK : Fabriksreserverad lika med ringa upp -tangenten; : Strömbrytare on/off 3

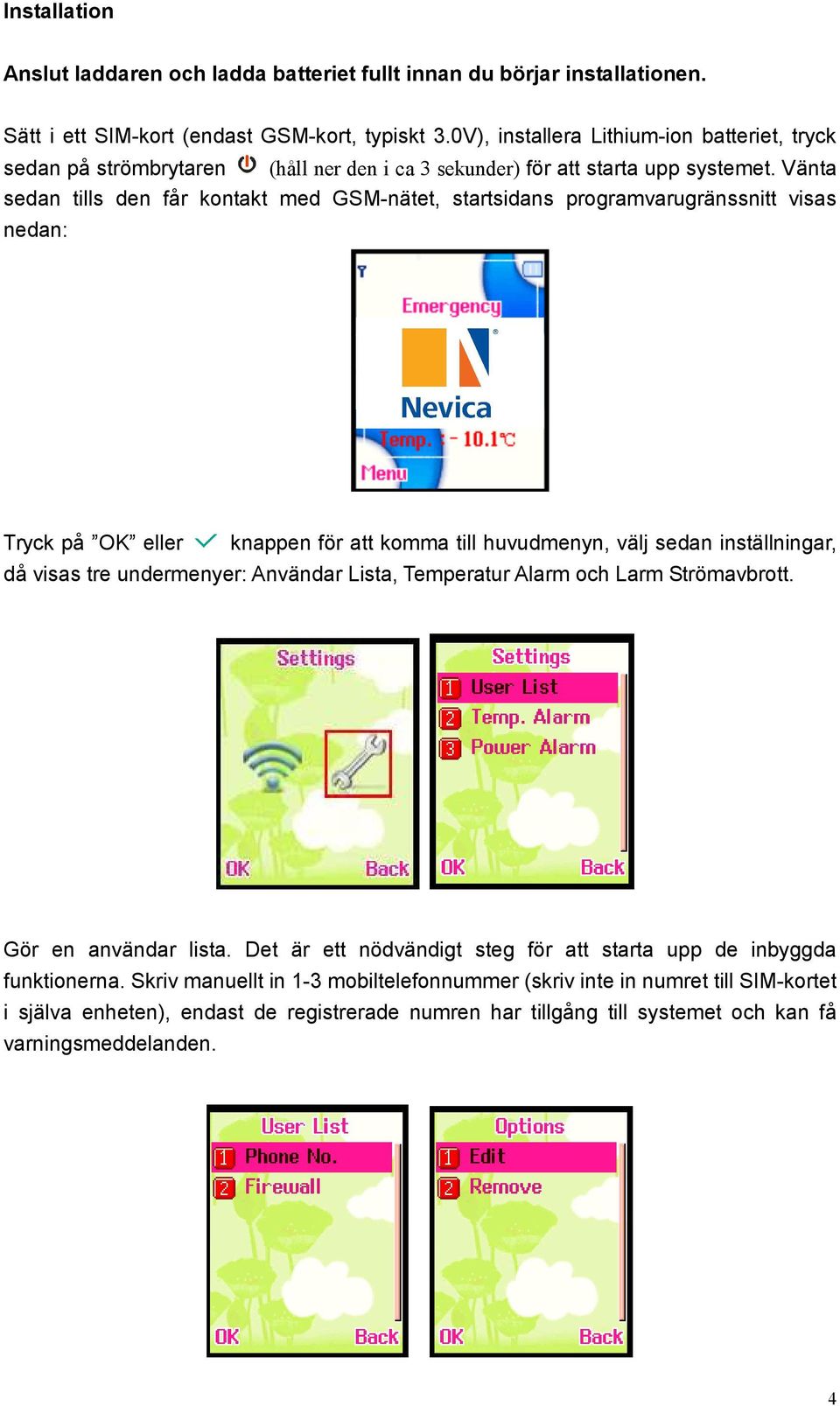

4

5 Du måste ta bort första nollan i telefonnumret och lägga till 0046 istället, annars kan GARD inte ta emot meddelanden från din telefon. Land Area kod Tel. Nr. Prefix Danmark Sverige Norge Aktivera brandväggen. Vi rekommenderar starkt att du aktiverar brandväggen. Gör du inte det kommer systemet förlora sitt säkerhetsskydd, det betyder att alla kan kontrollera din enhet genom att skicka SMS kommandon till den via mobiltelefon. Gå till temperatur alarm undermenyn, ställ in temperaturer för lägsta temperatur alarm och högsta temperatur alarm. Den inställda temperaturens värde kommer vara gränsen för varningssystemet, om rumstemperaturen når din angivna temperatur kommer du få ett larm meddelande. Obs! Om displayen har varit tänd under en längre tid på din GARD så kan temperaturen som visas i den bli något högre än rumstemperaturen. När displayen har svalnat kommer temperaturen som visas motsvara rumstemperaturen igen. Inställningar -- Temperatur Alarm Lägsta Alarm, ange en temperatur mellan 1-10 C (tillexempel 9.2 C), aktivera sedan lägsta temperatur alarmet. Detta betyder att du kommer få ett alarm meddelande om rumstemperaturen sjunker till 9.2 C. 5

6 Gå till Temperatur inställningar undermeny. Det förinställda värdet för lägsta temperatur alarmet är 8 C, tryck på redigera för att ställa in ett nytt värde, du kan välja en temperatur mellan 1 ~10. Inställningar Temperatur alarm Högsta alarm, ange en temperatur mellan C (tillexempel 31.5 C), aktivera sedan högsta temperatur alarmet. Detta betyder att du kommer få ett alarm meddelande om rumstemperaturen når 31.5 C. Gå till temperatur inställningar undermeny. Det förinställda värdet för högsta temperatur alarmet är 32 C, tryck på redigera för att ställa in ett nytt värde, du kan välja en temperatur mellan 26 C~46 C. 6

7 Aktivera strömavbrotts alarmet Inställningar Larm Strömavbrott, välj aktivera, (detta betyder att du kommer få ett alarm meddelande vid strömavbrott). Den här enheten fungerar genom att intelligent lära sig de infraröda signalerna från fjärrkontrollen till din värmepump / air condition. Gå till IR koder undermeny, mata in IR (infraröda) koderna. Detta är ett nödvändigt steg för att kunna fjärrstyra din värmepump / air condition. IR koder -- Kod inlärning, mata in en efter en 1-6 IR koder i systemet när du ser meddelandet: peka din fjärrkontroll mot mig, tryck sedan på korrekt knapp" rikta då din fjärrkontroll tillhörande din värmepump / air condition mot framsidan av GARD och tryck på den knapp som styr koden du vill mata in i GARD, (Vänta 0,5-1 sekund från att du fått upp meddelandet innan du trycker på knappen). Den kommer då automatiskt fånga upp IR koden och spara den i sitt minne. Detta måste ske inom 5 sekunder, annars kommer du få ett felmeddelande. 7

8 Mottagandet av IR koderna kan kontrolleras genom att trycka på Kod Test efter att kod inlärningen är klar. Om ett IR mottagningsljud (såsom pip) hörs från AC.n/ värmepumpen så indikerar det att IR koderna har mottagits. IR koder kod test, testa en efter en IR koderna du har lagt till I systemet. Rikta GARD mot värmepumpen och tryck på den kod du vill testa, du kommer då höra ett pip från värmepumpen och den ändrar läge. OBS! Testa alla koder du har lagt in, om det skulle vara någon kod som värmepumpen inte tar emot så har inte kunnat ta emot hela koden, lägg då in koden på nytt och kör kod test igen. Nu är installationen klar! GARD är nu färdig att börja användas via din mobiltelefon, en lista med de kommandon som kan användas finns nedan. 8

9 SMS kommando lista Användare kan skriva SMS kommandon för att styra/ kontrollera sin värmepump. Skicka kommandot som är inom situationstecknen till enhetens SIM korts nummer. Status kommando : Systemet kontrollerar sin omgivning och sänder tillbaka rumstemperatur, GSM signalstyrka och strömförsörjningsstatus. *01* kommando : Systemet överför kod 1 till värmepumpen / air-condition och sedan sänder den tillbaka ett Set OK meddelande. *02* kommando : Systemet överför kod 2 till värmepumpen / air-condition och sedan sänder den tillbaka ett Set OK meddelande. *06* kommando : Systemet överför kod 6 till värmepumpen / air-condition och sedan sänder den tillbaka ett Set OK meddelande. Specifikationer: GSM 900 / DCS1800MHz dual frequency Infraröda signaler sänder på avstånd: < 10m Strömförsörjning: likström 5.0V nätadapter Lithium-ion batteri: 3.7V 1000mAh Uppladdningsspänning: 4.2V Endast för inomhusbruk. 9
