1 Gsm A22 Dolda kommando 1 1

2 Programmering av funktioner Programmering av texter Fråga programmerad funktion: DATA??01 DATA**01,023101# Programmera ny funktion: DATA!*01,024102# Radering av alla funktioner och telefonnummer: DATA!! Fråga programmerad text: TEXT??01 TEXT**01,Inbrott storgatan 12 Programmera ny text: TEXT!*01,Inbrott lillgatan 9 Radering av alla texter: TEXT!! Fråga version Man kan fråga vilken programversion som är installerad genom att sända ett sms som ser ut som nedan. Fråga: Ver? Version GSM A22 x.xx.xx 2 2

3 Ingångstyper Beskrivning. Ingångarna kan fritt väljas till att vara normalt öppna eller normalt slutna för att aktivering skall ske. Ingångstyper Typ 0 Normalt öppen utan återställning Typ 1 normalt sluten utan återställning Typ 2 Normalt öppen med återställning Typ 3 Normalt sluten med återställning Fråga programmerad ingångstyp: DATA??97 om inga värde: DATA**97, Radering av alla funktioner och telefonnummer: DATA!!!! # Ingångstyper Typ 0 Normalt öppen utan återställning Typ 1 Normalt sluten utan återställning Typ 2 Normalt öppen med återställning Typ 3 Normalt sluten med återställning Larmtyper 0 = Larm 1 = 24Tim med siren 2 = 24Tim utan siren 3 3

4 Temperatur mätning med SMS Beskrivning Gsm A22 kan mäta temperaturer mellan 30 till +50 grader Celsius. OBS. Vid temperaturlarm med gräns för både varmare och kallare, använd ingång typ 2 Vilka är inställda temperaturgränser. Fråga: TEMP?? TEMP**3,+007,+003* OBS. Denna text kan sedan returneras med nya värden. Inställning av temperaturgränser. Ställa temperaturgränser: TEMP!*3,+007,+003* OBS. Varmaste temperatur först. TEMP**3,+007,+003* Återställa till förinställt värde: TEMP!! TEMP**3,+13, * Kontroll av temperatur just nu. Fråga: TEMP? TEMP +23 Temperatur i SMS-textmeddelande Skriv ett SMS-textmeddelande. Kylen är nu?a Datorrummet är nu?a Förklaring:?A = Start kommando. 3 = Vilken ingång som mätes = Ersätts med ALARM / OK Temperaturskalan i A22 är några grader avvikande för att kompensera För egenuppvärmning. Denna kan ändras plus/minus 3 grader. TEMPO?? Övrigt. Resistansen i en NTC förändras till lägre vid varmare och till högre vid kallare. Vid fördröjd av temperaturlarm är det den första tiden mot varmare och den andra tiden mot kallare. 4 4

5 Sms do?a cmd Text i sms: Storgatan 12. Kylen?A (För ingång 3) Programmerade värde Vid sändning ersätts?a med Storgatan 12. Kylen 10 ALARM (Från 9) Storgatan 12. Kylen 10 OK (Från 11) Storgatan 12. Kylen 15 ALARM (Från 14) Storgatan 12. Kylen 15 OK (Från 16) Sms do?b cmd Text i sms: Storgatan 12. Pump 4?B123 Vid sändning ersätts?b123 med Storgatan 12. Pump 4 ALARM (Från ok) Storgatan 12. Pump 4 OK (Från alarm) Tider för ingångar Beskrivning. Tiderna angives i sekunder, från 1 till sekunder. (1 sekund till ca 18 timmar) Vid öppna/slutna ingångar används endast första tiden, som är aktiveringsfördröjning. Vid temperaturmätning är första tiden fördröjning vid varmare temperatur, andra tiden är fördröjning vid kallare temperatur. Kontroll av tider. Fråga: INP?? INP**1,00000,00000*2,00000,00000*3,00000,00000*; Ställ in nya tider. Ställa: INP!*1,30*4,65000* INP**1,00030,00000*2,00000,00000*3,00000,00000*; Radering av alla tider: INP!! 5 5

6 Fjärrstyrningsfunktion med SMS Genom fjärrstyrningsfunktionerna kan följande utföras: 1. Koppla till eller från en utgång. 2. Tidstyra en utgång sek. = 2 sek-18tim. 3. Ett kvitterings SMS sändes direkt efter mottaget kommando, som berättar den nya statusen på utgångarna. Ett SMS för att styra utgångar skall var uppbyggt som nedan. Ex. ON*1* = Utgång 1 till OFF*1* = Utgång 1 från ON*1,10* = Utgång 1 til i 10 sekunder ON*1,65000* = Utgång 1 till i sekunder (ca 18 timmar) ON*1*3* = Utgång 1 och 3 till Fråga status utgångar NEXA? Ger status på alla fyra utgångarna. 6 6

7 Förprogrammerade värde efter kommando A22!! DATA**01 "023101#" INGÅNG 1 DATA**02 "023102#" INGÅNG 2 DATA**03 "023103#" INGÅNG 3 (TEMP) DATA**91 "023104#" AC FEL DATA**93 "023104#" ACK FEL DATA**95 "000005#" ALARM TIDER DATA**97 " #" INPUT SETUP DATA**98 "080000#" ANSWER TEXT**01 "INPUT 1?B123" TEXT**02 "INPUT 2?B123" TEXT**03 "TEMP?A " TEXT**04 "Mains?C123, Batt?D123" HOUSE** A TEMPO** -2 TEMPERATUR AVVIKELSE TERMOSTAT MELLAN +7 OCH +3 FROSTLARM EFTER 30 MINUTER 7 7

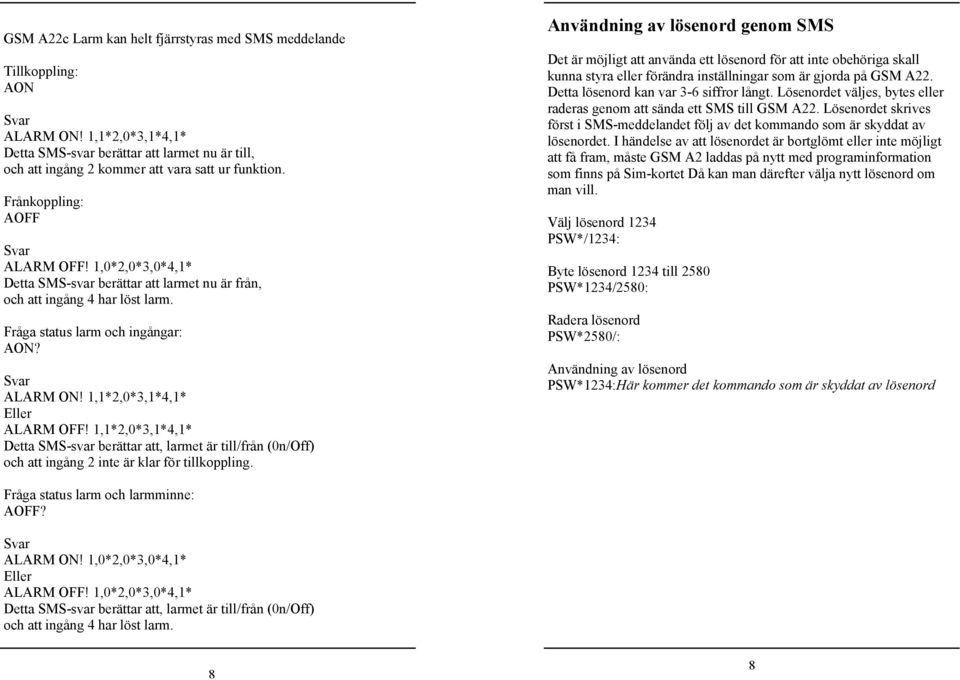

8 GSM A22c Larm kan helt fjärrstyras med SMS meddelande Tillkoppling: AON ALARM ON! 1,1*2,0*3,1*4,1* Detta SMS-svar berättar att larmet nu är till, och att ingång 2 kommer att vara satt ur funktion. Frånkoppling: AOFF ALARM OFF! 1,0*2,0*3,0*4,1* Detta SMS-svar berättar att larmet nu är från, och att ingång 4 har löst larm. Fråga status larm och ingångar: AON? ALARM ON! 1,1*2,0*3,1*4,1* Eller ALARM OFF! 1,1*2,0*3,1*4,1* Detta SMS-svar berättar att, larmet är till/från (0n/Off) och att ingång 2 inte är klar för tillkoppling. Användning av lösenord genom SMS Det är möjligt att använda ett lösenord för att inte obehöriga skall kunna styra eller förändra inställningar som är gjorda på GSM A22. Detta lösenord kan var 3-6 siffror långt. Lösenordet väljes, bytes eller raderas genom att sända ett SMS till GSM A22. Lösenordet skrives först i SMS-meddelandet följ av det kommando som är skyddat av lösenordet. I händelse av att lösenordet är bortglömt eller inte möjligt att få fram, måste GSM A2 laddas på nytt med programinformation som finns på Sim-kortet Då kan man därefter välja nytt lösenord om man vill. Välj lösenord 1234 PSW*/1234: Byte lösenord 1234 till 2580 PSW*1234/2580: Radera lösenord PSW*2580/: Användning av lösenord PSW*1234:Här kommer det kommando som är skyddat av lösenord Fråga status larm och larmminne: AOFF? ALARM ON! 1,0*2,0*3,0*4,1* Eller ALARM OFF! 1,0*2,0*3,0*4,1* Detta SMS-svar berättar att, larmet är till/från (0n/Off) och att ingång 4 har löst larm. 8 8

9 Text/SMS meddelande Beskrivning Detta format är ett textmeddelande som kan mottagas av mobiltelefoner, för att lättare kunna avgöra vad som orsaken larmet. Mobilnummer Mobilnummerna lagras i telefonnummerregistret på SIM-kortet. De aktiveras genom att skriva in dess namn i telefonnummerregistrets namnfält, och i det tillhörande nummerfältet skriva in mobilnumret, gärna med +46 först om mottagare inte finns inom landet. Samma meddelande kommer att sändas till alla angivna nummer. Fråga Nytt Text/SMS meddelande, programmering. DATA??01 DATA!*01, #!*01 Mobilnummer 1 31 Mobilnummer 2 32 Mobilnummer 3 33 Mobilnummer 4 34 Mobilnummer 5 35 Mobilnummer 6 36 Mobilnummer 7 37 Mobilnummer 8 38 Meddelande Den maximala längden på ett meddelande är 160 tecken. Aktivering av kanal 1 Funktionen är Text (SMS) Lista med 8 nummer. Blockslut. Övrigt Meddelandet kan, beroende på nätoperatören, även skickas till andra mottagare än mobiltelefoner. Ex. Fax, Minicall-text, Mobitex, Temperatur för hög i Datarum. Detta meddelande har namnet
