1 GSM-LINE 2 INSTALATION Hellmertz Elektronik AB Sjötorpsvägen 8 Box 5 S Tygelsjö E-Post Info@Hellmertz.se Tel: Fax: Preliminär! Version: 3.00 Datum: 2 okt 2000 Utskriven: 3 jan

2 Innehåll Allmänt GSM-LINE 2 2 Installation Placering 3 Inkoppling 4 Anslutningar (Line 2 modul) 5 Indikeringar (Line 2 modul) 6 Anslutningar (GSM modul) 7 Montering av SIM-kort 8 Aktivering 9 Tillbehör 10 Line Ins 3 jan -01 Allmänt Larmsändare Den för GSM-nätet anpassade integrerade larmsändaren kan skicka larmmeddelande till mottagare enligt följande format: SOS Transport - Med/Utan GPS-position SMS - Textmeddelande till annan mobiltelefon (även som , Fax, Minicall text samt Mobitex). DTMF - Till Minicall numerik Larmsändaren har fyra kanaler som fritt kan programmeras att överföra kombinationer av ovanstående format. För att aktivera larmsändaren krävs en slutning på någon larmingång under minst en sekund. Simulering av telefonlinje GSM-LINE 2 har en simulerad telefonlinje för anslutning av en såkallad vanlig telefon (med tonval och elektronisk ringsignal). Fjärrstyrning Som tillbehör finns en relämodul med 4 växlande fria reläkontakter. Dessa kan styras genom att från en tonvalstelefon ringa upp larmsändaren eller genom att sända ett SMS/Text meddelande till den. Spänningsövervakning Om GSM-LINE 2 används tillsammans med laddkort, kan övervakning av både matningsspänningen och ackumulatorn erhållas. GPS positionering Som tillbehör finns en GPS-modul för satellitpositionering. Krav! Själva programmeringen göres på Sim-kortet, och kan utföras med de flesta mobiltelefoner. Vad som krävs är, att kunna skriva och radera telefonnummerregister, likaså att skriva och spara SMS/Text meddelande. De specialtecken som behövs är kommatecken och utropstecken. Programmering överföres sedan till GSM-LINE 2 modulen. (Se avsnitt Montering av Sim-kort ) 2

3 Installation Utrustningens placering Vid val av monteringsplats för GSM-LINE 2 skall följande beaktas: GSM-LINE 2 skall placeras i ett torrt uppvärmt utrymme (+5 C till +40 C) fritt från rök, damm och liknande. Åtkomligheten, lämpliga kabelvägar o. dyl. skall beaktas. Antenn Antennen bör monteras minst en meter från utrustningen. Kabeln bör dock inte vara mer ca. 3 meter lång. Montering Öppna kapslingen till överföringen genom att lossa de fyra stjärnskruvarna. Borra hål för fästskruvarna i väggen enligt figur. Skruva in de båda övre fästskruvarna och häng upp överföringen på dessa. Fixera kapslingen med de båda undre fästskruvarna. 170 mm 351 mm 3

4 Inkoppling och driftsättning. 1. Anslut antennen till kontakten på GSM-telefonen 2. Anslut de ingångar på larmsändaren som skall användas. (Slutning till minus för aktivering) Under denna lucka Finns SIM-kortshållaren 3. Anslut eventuella tillbehör, såsom reläkort till önskad utrustning. 4. Programmera SIM-kortet som skall användas i överföringen enligt programmeringsanvisningen. 5. Placera SIM-kortet i sin hållare i överföringens GSM-telefon. 6. Placera ackumulatorn i kapslingens nedre del och anslut den svarta anslutningskabeln till ackumulatorns minuspol och den röda till dess pluspol. 7. Anslut matningsspänningen till laddningslikriktarens växelspänningsingång. 8. Prova olika placeringar av antennen så att bästa mottagningsförhållande erhålles. Antenn anslutning (SMA 50 Ohm) 9. Skicka provlarm från samtliga ingångar och kontrollera att mottagaren erhåller önskat larmmeddelande. 17 Vac 4

5 Anslutningar (Line2 modul) Flatkabel anslutning för relämodul Modularkontakt för anslutning av Gsm modul. Anslutningar L1, L2, L3, L4 Kanaler för larmsändaren. Skall för aktivering ha en slutning mot minus under minst en sekund. E Enable-ingång. Genom att lägga en minus på denna anslutning blockeras larmsändarens 4 kanaler att sända larm. U1 Felutgång. Ger minus max 50 ma vid de typer av fel som indikeras på felindikering. L1 - L2 - L3 - L4 - U1 U2 - TELE TL BT + - B A TELE Anslutning för den simulerade telefonlinjen. Ansluts till extern telefon, med tonval och elektronisk ringsignal Stift 1-2 byglas för inkoppling av sparläge. Stift 2-3 byglas ca 2 sek för överföring av information från Simkortet till GSM-LINE 2. (Gul indikering lyser ca 1 minut) OBS! TL och BT Måste byglas om de ej används! BT, TL Byglas om de ej används, annars ansluts till motsvarande anslutningar på laddmodul För att erhålla övervakning av spänningsmatning och ackumulator. +, - Anslutning för matningsspänning 12 V DC 5

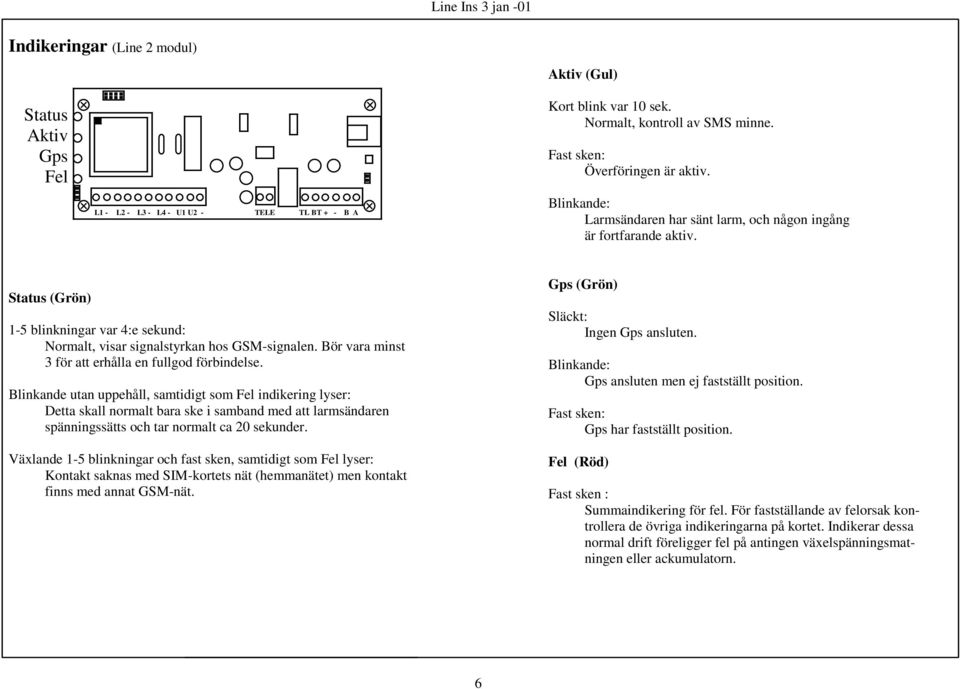

6 Indikeringar (Line 2 modul) Status Aktiv Gps Fel L1 - L2 - L3 - L4 - U1 U2 - TELE TL BT + - B A Aktiv (Gul) Kort blink var 10 sek. Normalt, kontroll av SMS minne. Fast sken: Överföringen är aktiv. Blinkande: Larmsändaren har sänt larm, och någon ingång är fortfarande aktiv. Status (Grön) 1-5 blinkningar var 4:e sekund: Normalt, visar signalstyrkan hos GSM-signalen. Bör vara minst 3 för att erhålla en fullgod förbindelse. Blinkande utan uppehåll, samtidigt som Fel indikering lyser: Detta skall normalt bara ske i samband med att larmsändaren spänningssätts och tar normalt ca 20 sekunder. Växlande 1-5 blinkningar och fast sken, samtidigt som Fel lyser: Kontakt saknas med SIM-kortets nät (hemmanätet) men kontakt finns med annat GSM-nät. Gps (Grön) Släckt: Ingen Gps ansluten. Blinkande: Gps ansluten men ej fastställt position. Fast sken: Gps har fastställt position. Fel (Röd) Fast sken : Summaindikering för fel. För fastställande av felorsak kontrollera de övriga indikeringarna på kortet. Indikerar dessa normal drift föreligger fel på antingen växelspänningsmatningen eller ackumulatorn. 6

7 Anslutningar (GSM Modulen) Simkort Under denna lucka Finns SIM-kortshållaren Spänningsanslutning Indikeringslampa Storlek: Litet Simkort Indikeringslampans funktioner Släckt: Ingen spänning eller inget Gsm-nät. Snabb blink: Inkommande SMS eller samtal. ERICSSON Långsam blink: Modulen ansluten till ett Gsm-nät. Antennanslutningen Sma kontakt 50 Ohm. Antenn anslutning (SMA 50 Ohm) Spänningsanslutning Drivspänning: volt likspänning. 7

8 Montering av SIM-kort i GSM-telefonen 1. Bryt drivspänningen. Vid redan driftsatt anläggning kan kontakten för GSM-telefonens spänningsanslutning lossas, för att på så sätt inte behöva bryta växelspänningsmatningen. 2. Öppna och ta bort skyddsluckan på telefonen. 3. Fäll upp SIM-kortshållaren och placera SIM-kortet med den avfasade hörnan i enlighet med sockeln, och sidan med kontakterna så att denna hamnar mot kontakterna i hållaren. L1 - L2 - L3 - L4 - U1 U2 - TELE TL BT + - B A 4. Fäll ned hållaren och för den i sidled så att den låses. 5. Sätt tillbaka skyddsluckan på sin plats. 6. Anslut matningsspänningen. 7. Överför informationen från Sim-kortet till GSM-LINE 2 modulen genom att bygla stift 2-3 ca 2 sekunder Bygla stift 2-3 ca 2 sekunder, då startar överföring av information från Simkortet till GSM-LINE 2. Gul indikering lyser under överföringen, som varar ca 1 minut. 8. Skicka provlarm från samtliga ingångar som används. Under denna lucka Finns SIM-kortshållaren Spännings anslutning ERICSSON 8

9 Tillbehör Relämodul Relämodulen har 4 växlande reläkontakter (max 2A 24 VDC) som individuellt kan styras genom att man från en tonvalstelefon ringer upp larmsändaren. För att inte obehöriga skall kunna manövrera eller kontrollera utgångarnas status måste en av användaren programmerad fyrasiffrig kod anges. OBS: Programmering måste göras då denna funktion skall användas. Linjeväxlingsmodul Modulen kan användas tillsammans med GSM-LINE 2 då denna användes som linjesimulator. GSM-överföringen utnyttjas då endast vid linjefel på rikstelefonlinjen. OBS: Programmering måste göras då denna funktion skall användas. Övervakad laddmodul Genom att använda denna laddmodul till GSM-LINE 2 erhålles kontroll av både larmsändarens matningsspänning och ackumulator. Kontrollen av spänningarna sker med jämna tidsintervall och felsignal erhålles om någon av dem understiger fastställda gränser. Genom att kortet kommunicerar direkt med larmsändaren behöver inte någon av larmsändarens fyra fria kanaler tas i anspråk för förmedlandet av vare sig matningsspänningsfel eller ackumulatorfel. OBS: Programmering måste göras då denna funktion skall användas. Sabotagekontakt Normalt sluten sabotagekontakt monterad på fästvinkel. 9
