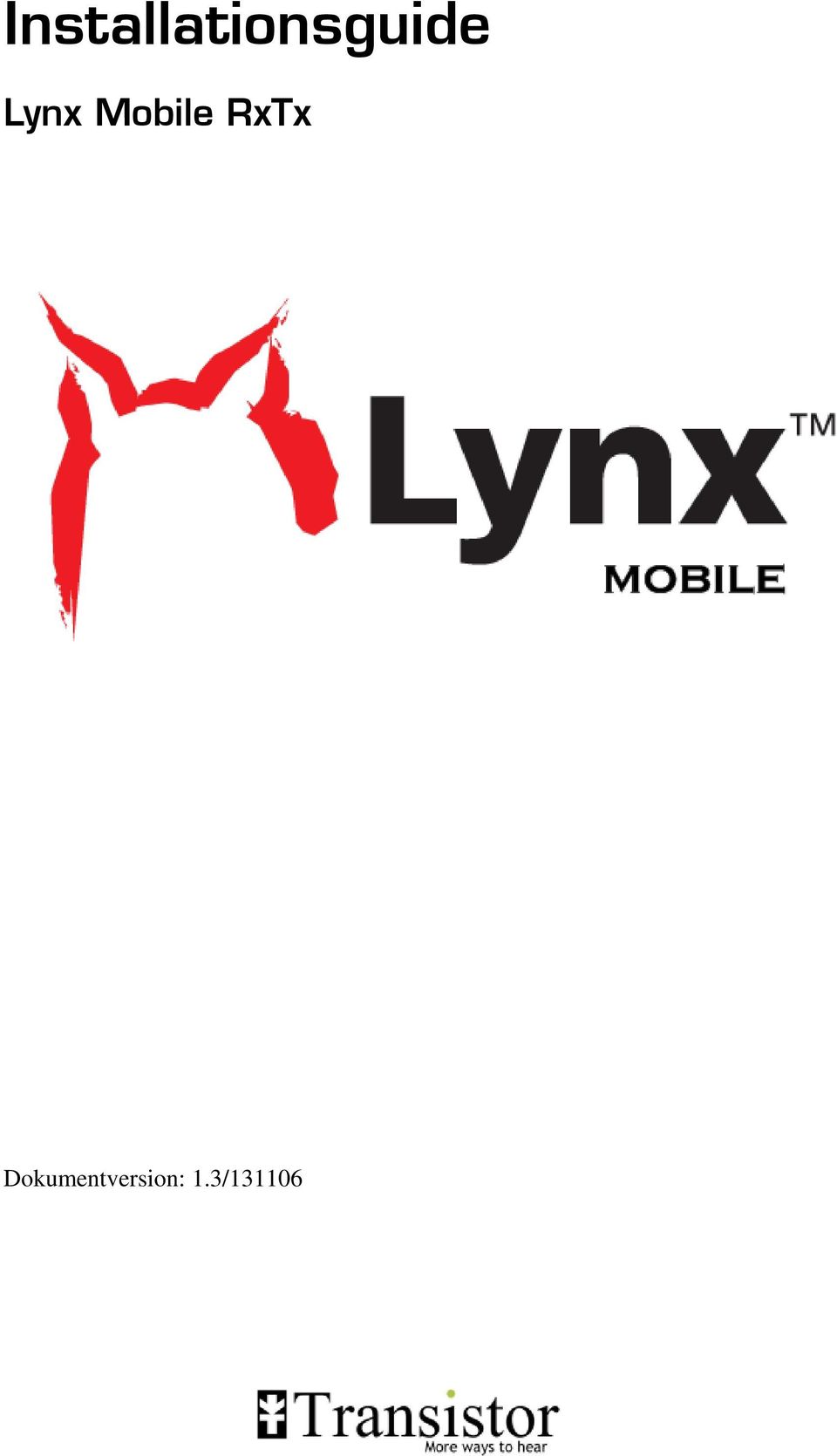

1 Installationsguide Lynx Mobile RxTx Dokumentversion: 1.3/131106

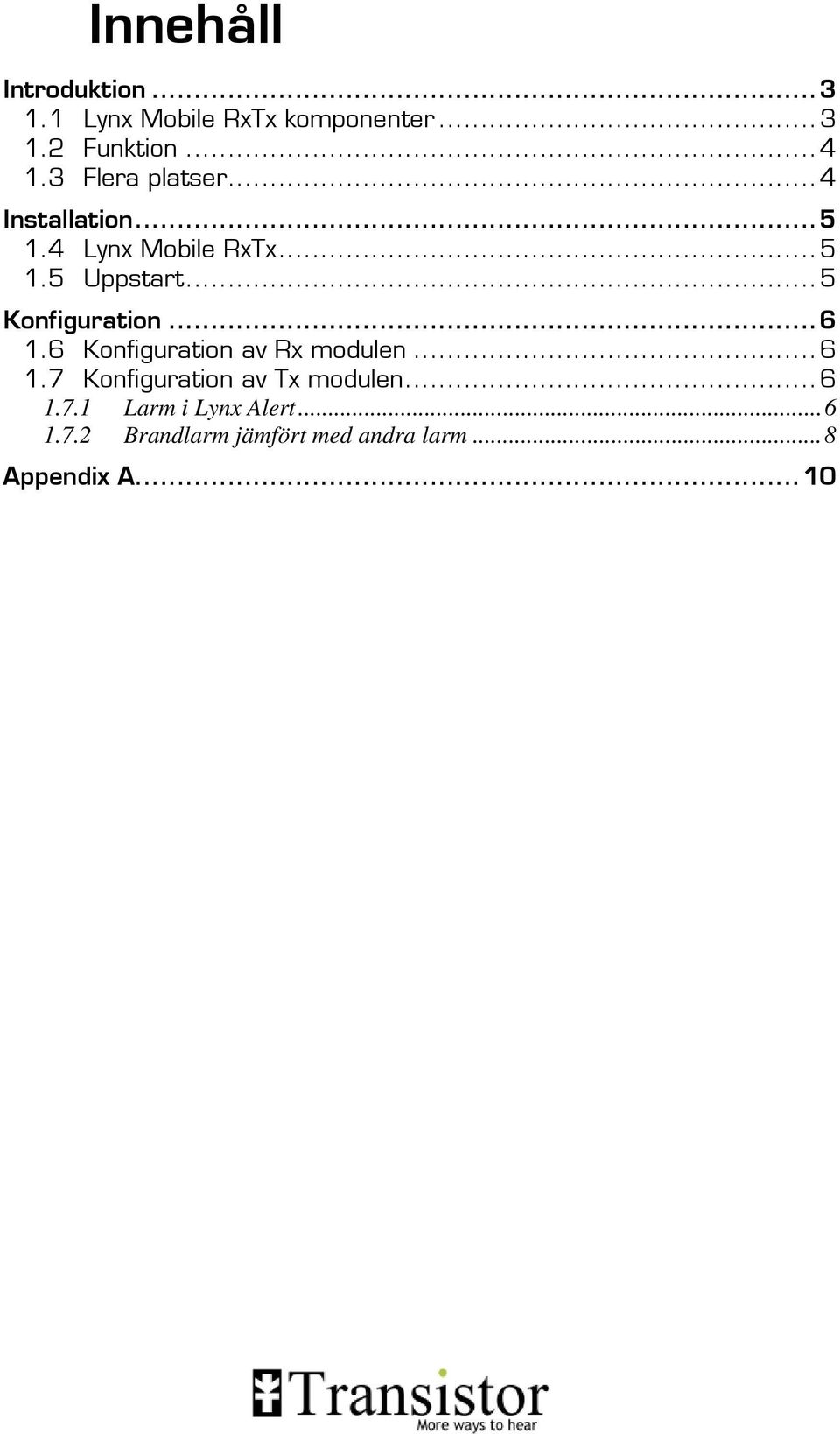

2 Innehåll Introduktion Lynx Mobile RxTx komponenter Funktion Flera platser... 4 Installation Lynx Mobile RxTx Uppstart... 5 Konfiguration Konfiguration av Rx modulen Konfiguration av Tx modulen Larm i Lynx Alert Brandlarm jämfört med andra larm... 8 Appendix A... 10

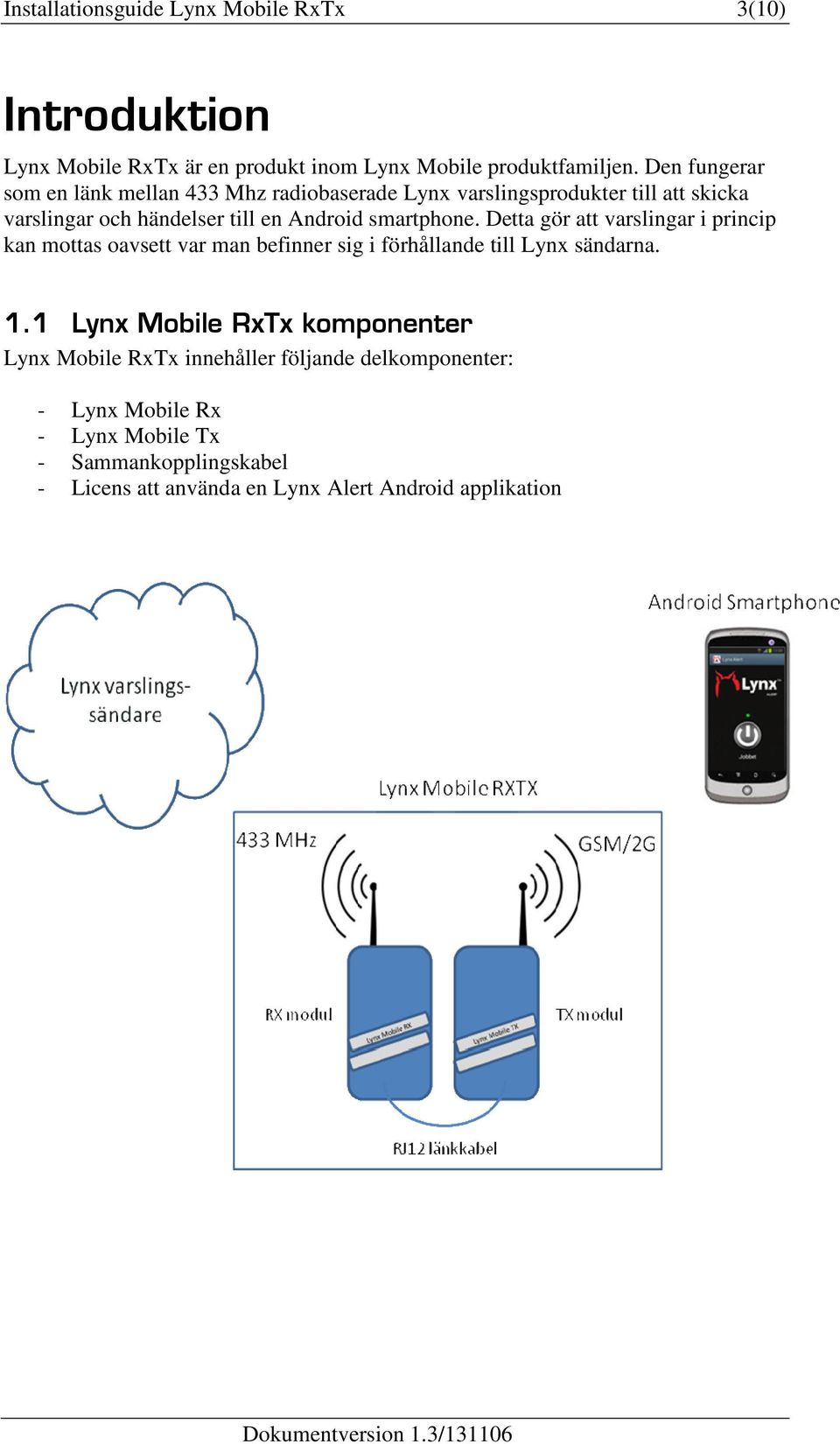

3 Installationsguide Lynx Mobile RxTx 3(10) Introduktion Lynx Mobile RxTx är en produkt inom Lynx Mobile produktfamiljen. Den fungerar som en länk mellan 433 Mhz radiobaserade Lynx varslingsprodukter till att skicka varslingar och händelser till en Android smartphone. Detta gör att varslingar i princip kan mottas oavsett var man befinner sig i förhållande till Lynx sändarna. 1.1 Lynx Mobile RxTx komponenter Lynx Mobile RxTx innehåller följande delkomponenter: - Lynx Mobile Rx - Lynx Mobile Tx - Sammankopplingskabel - Licens att använda en Lynx Alert Android applikation

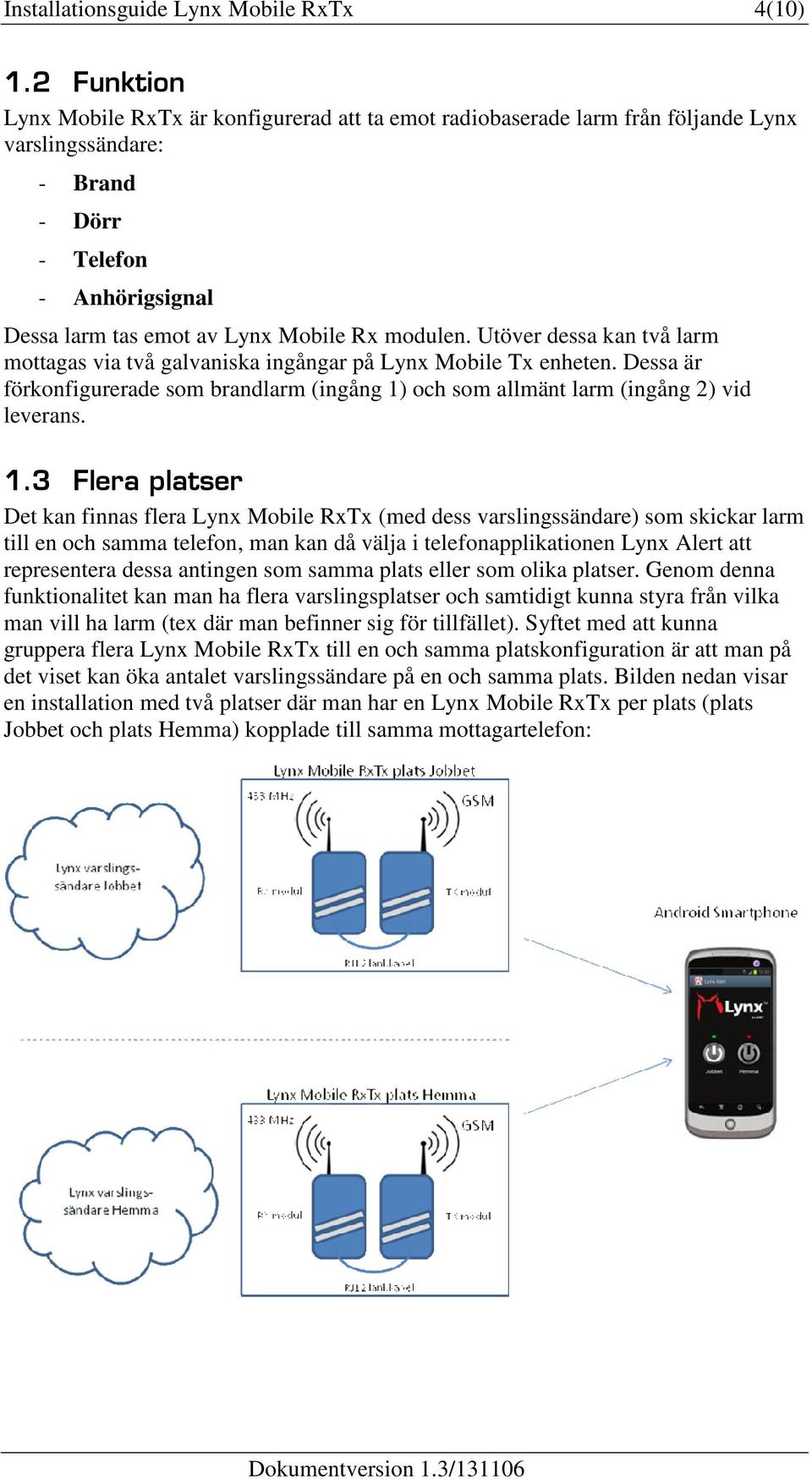

4 Installationsguide Lynx Mobile RxTx 4(10) 1.2 Funktion Lynx Mobile RxTx är konfigurerad att ta emot radiobaserade larm från följande Lynx varslingssändare: - Brand - Dörr - Telefon - Anhörigsignal Dessa larm tas emot av Lynx Mobile Rx modulen. Utöver dessa kan två larm mottagas via två galvaniska ingångar på Lynx Mobile Tx enheten. Dessa är förkonfigurerade som brandlarm (ingång 1) och som allmänt larm (ingång 2) vid leverans. 1.3 Flera platser Det kan finnas flera Lynx Mobile RxTx (med dess varslingssändare) som skickar larm till en och samma telefon, man kan då välja i telefonapplikationen Lynx Alert att representera dessa antingen som samma plats eller som olika platser. Genom denna funktionalitet kan man ha flera varslingsplatser och samtidigt kunna styra från vilka man vill ha larm (tex där man befinner sig för tillfället). Syftet med att kunna gruppera flera Lynx Mobile RxTx till en och samma platskonfiguration är att man på det viset kan öka antalet varslingssändare på en och samma plats. Bilden nedan visar en installation med två platser där man har en Lynx Mobile RxTx per plats (plats Jobbet och plats Hemma) kopplade till samma mottagartelefon:

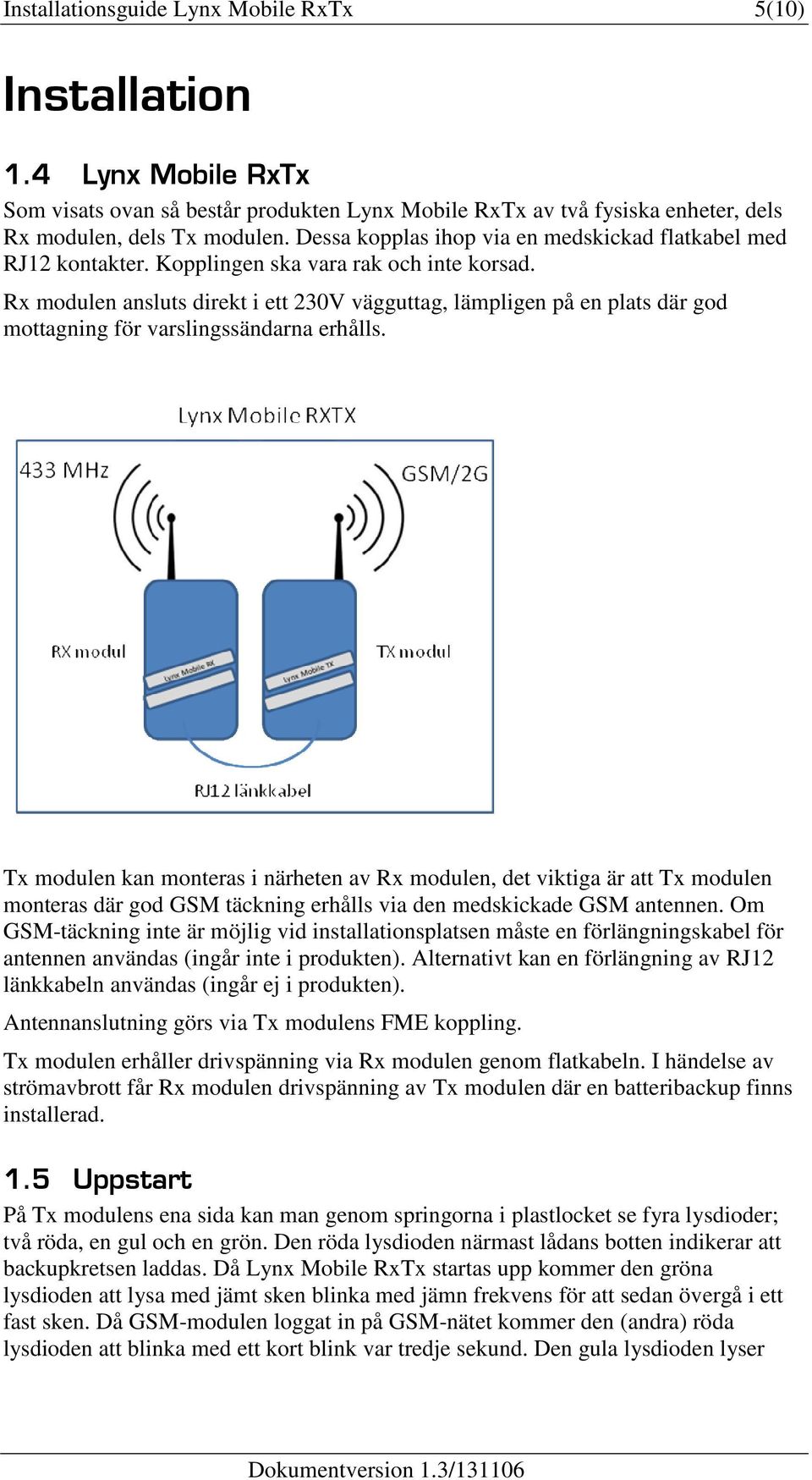

5 Installationsguide Lynx Mobile RxTx 5(10) Installation 1.4 Lynx Mobile RxTx Som visats ovan så består produkten Lynx Mobile RxTx av två fysiska enheter, dels Rx modulen, dels Tx modulen. Dessa kopplas ihop via en medskickad flatkabel med RJ12 kontakter. Kopplingen ska vara rak och inte korsad. Rx modulen ansluts direkt i ett 230V vägguttag, lämpligen på en plats där god mottagning för varslingssändarna erhålls. Tx modulen kan monteras i närheten av Rx modulen, det viktiga är att Tx modulen monteras där god GSM täckning erhålls via den medskickade GSM antennen. Om GSM-täckning inte är möjlig vid installationsplatsen måste en förlängningskabel för antennen användas (ingår inte i produkten). Alternativt kan en förlängning av RJ12 länkkabeln användas (ingår ej i produkten). Antennanslutning görs via Tx modulens FME koppling. Tx modulen erhåller drivspänning via Rx modulen genom flatkabeln. I händelse av strömavbrott får Rx modulen drivspänning av Tx modulen där en batteribackup finns installerad. 1.5 Uppstart På Tx modulens ena sida kan man genom springorna i plastlocket se fyra lysdioder; två röda, en gul och en grön. Den röda lysdioden närmast lådans botten indikerar att backupkretsen laddas. Då Lynx Mobile RxTx startas upp kommer den gröna lysdioden att lysa med jämt sken blinka med jämn frekvens för att sedan övergå i ett fast sken. Då GSM-modulen loggat in på GSM-nätet kommer den (andra) röda lysdioden att blinka med ett kort blink var tredje sekund. Den gula lysdioden lyser

6 Installationsguide Lynx Mobile RxTx 6(10) med fast sken under den tid det sker datakommunikation över GSM-nätet. Se appendix A för en fullständig beskrivning av lysdiodernas funktion och betydelse. 1.6 Tx batteribackup Lynx Mobile Tx enheten har en inbyggd batteribackup vilken kan slås av och till. När enheten levereras är den avslagen, detta för att backupkretsen inte ska vara helt urladdad vid leverans. Slå på batteribackupen med den röda switchen som sitter bredvid den niopoliga D-sub kontakten. Man kan komma åt kontakten med ett gem eller spetsigt verktyg från utsidan. Alternativt kan man öppna lådan och komma åt den innifrån. Konfiguration 1.7 Konfiguration av Rx modulen Rx modulen kan ta emot signaler från upp till fyra sändare där varje sändare genererar olika larm i Lynx Alert applikationen. Rx modulen kan även generera ljudsignaler för de olika larmen. Ljudvolymen regleras med en omkopplare på sidan där volymen kan sättas till tyst låg hög volym. För att RX modulen skall fungera måste de ingående sändarna och modulen ha samma kanal. På Rx modulens baksida finns en kanalväljare. Med en liten skruvmejsel ändras kanalen. Förinställd kanal är nr 9. I de fall man har närliggande installationer (mindre än 100 m) av olika Lynx Mobile RxTx ska man använda olika kanaler för dessa. Test av Rx modulen görs genom att skicka ett larm från en larmsändare med volymkontrollen i låg eller hög läge. Larmet ska nu höras från Rx modulen. 1.8 Konfiguration av Tx modulen Normalt sett är Tx modulen förkonfigurerad till att skicka larm till en förutbestämmd telefon. Om detta behöver ändras hänvisas till dokumentet Teknisk Guide Lynx Mobile. Kontakta Transistor AB för dokumentation. Verifiera att larm tas emot i den mobiltelefon som Tx modulen är konfigurerad för. Se till att applikationen Lynx Alert finns installerad (detta görs via Google play) Larm i Lynx Alert Larmen som kan visas i Lynx Alert har följande egenskaper: Larmtyp Larmsymbol Färg Vibration Larmmönster

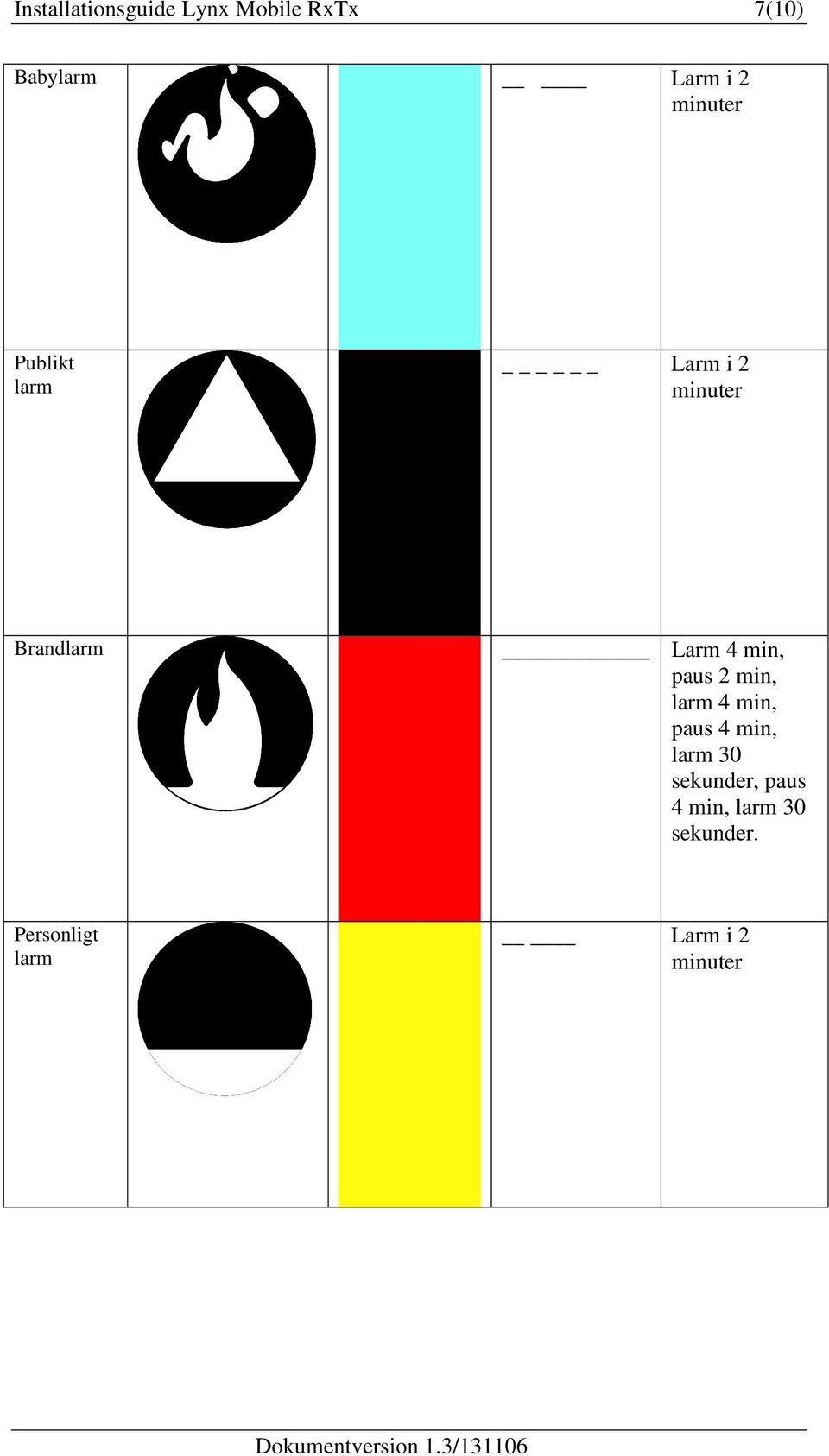

7 Installationsguide Lynx Mobile RxTx 7(10) Babylarm Larm i 2 minuter Publikt larm Larm i 2 minuter Brandlarm Larm 4 min, paus 2 min, larm 4 min, paus 4 min, larm 30 sekunder, paus 4 min, larm 30 sekunder. Personligt larm Larm i 2 minuter

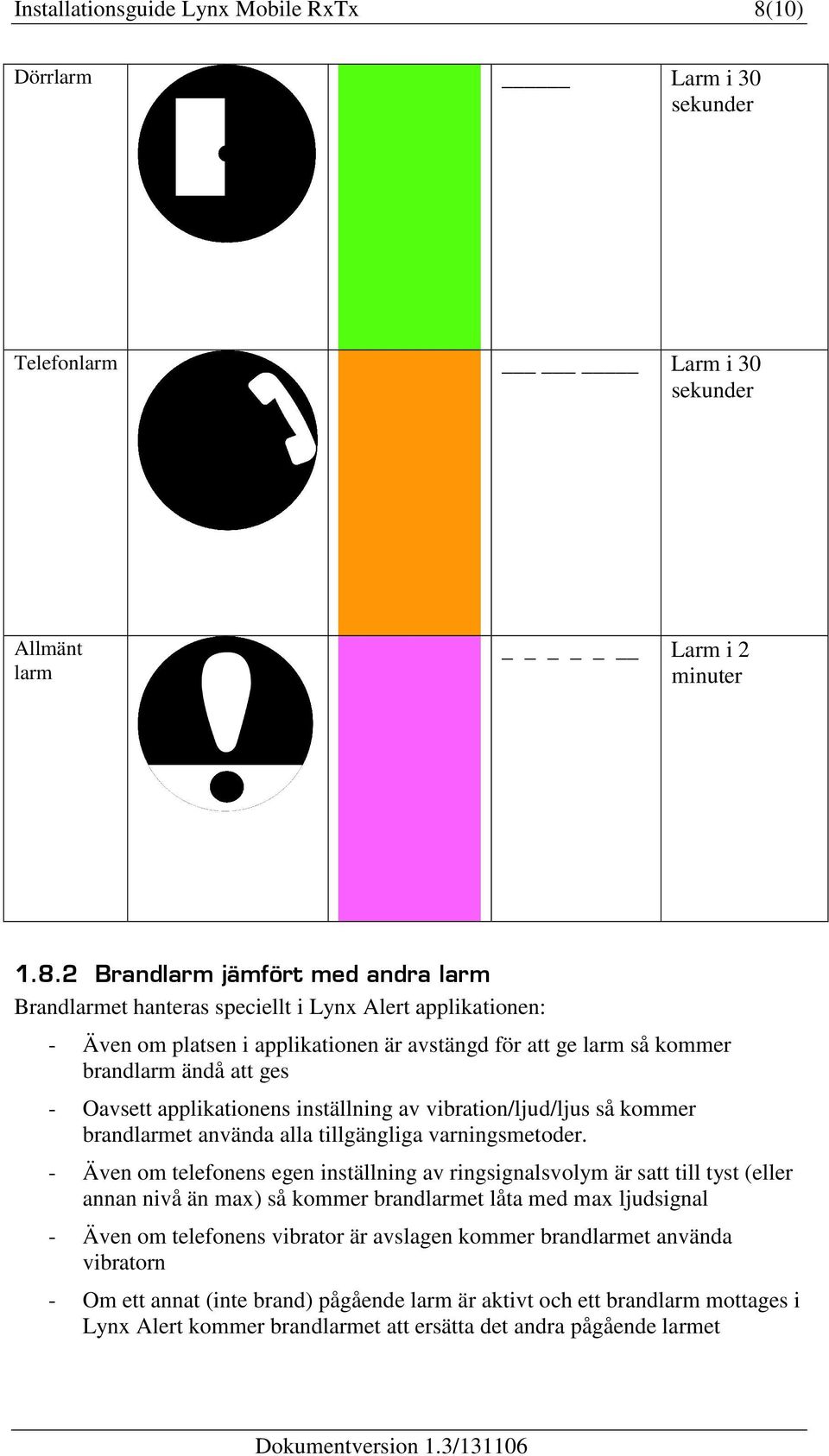

8 Installationsguide Lynx Mobile RxTx 8(10) Dörrlarm Larm i 30 sekunder Telefonlarm Larm i 30 sekunder Allmänt larm Larm i 2 minuter Brandlarm jämfört med andra larm Brandlarmet hanteras speciellt i Lynx Alert applikationen: - Även om platsen i applikationen är avstängd för att ge larm så kommer brandlarm ändå att ges - Oavsett applikationens inställning av vibration/ljud/ljus så kommer brandlarmet använda alla tillgängliga varningsmetoder. - Även om telefonens egen inställning av ringsignalsvolym är satt till tyst (eller annan nivå än max) så kommer brandlarmet låta med max ljudsignal - Även om telefonens vibrator är avslagen kommer brandlarmet använda vibratorn - Om ett annat (inte brand) pågående larm är aktivt och ett brandlarm mottages i Lynx Alert kommer brandlarmet att ersätta det andra pågående larmet

9 Installationsguide Lynx Mobile RxTx 9(10) - Om ett brandlarm är aktivt och ett annat larm mottages i Lynx Alert kommer detta larm endast att visas som en ikon i telefonens händelserad (actionbar) - Om ett brandlarm mottages samtidigt som ett samtal pågår kommer en ihållande vibration att ges i telefonen (övriga larm ger ett diskret vibrationsmönster). Detta oavsett om telefonens vibrator är av eller påslagen. - Brandlarmet är aktivt längre än övriga larm

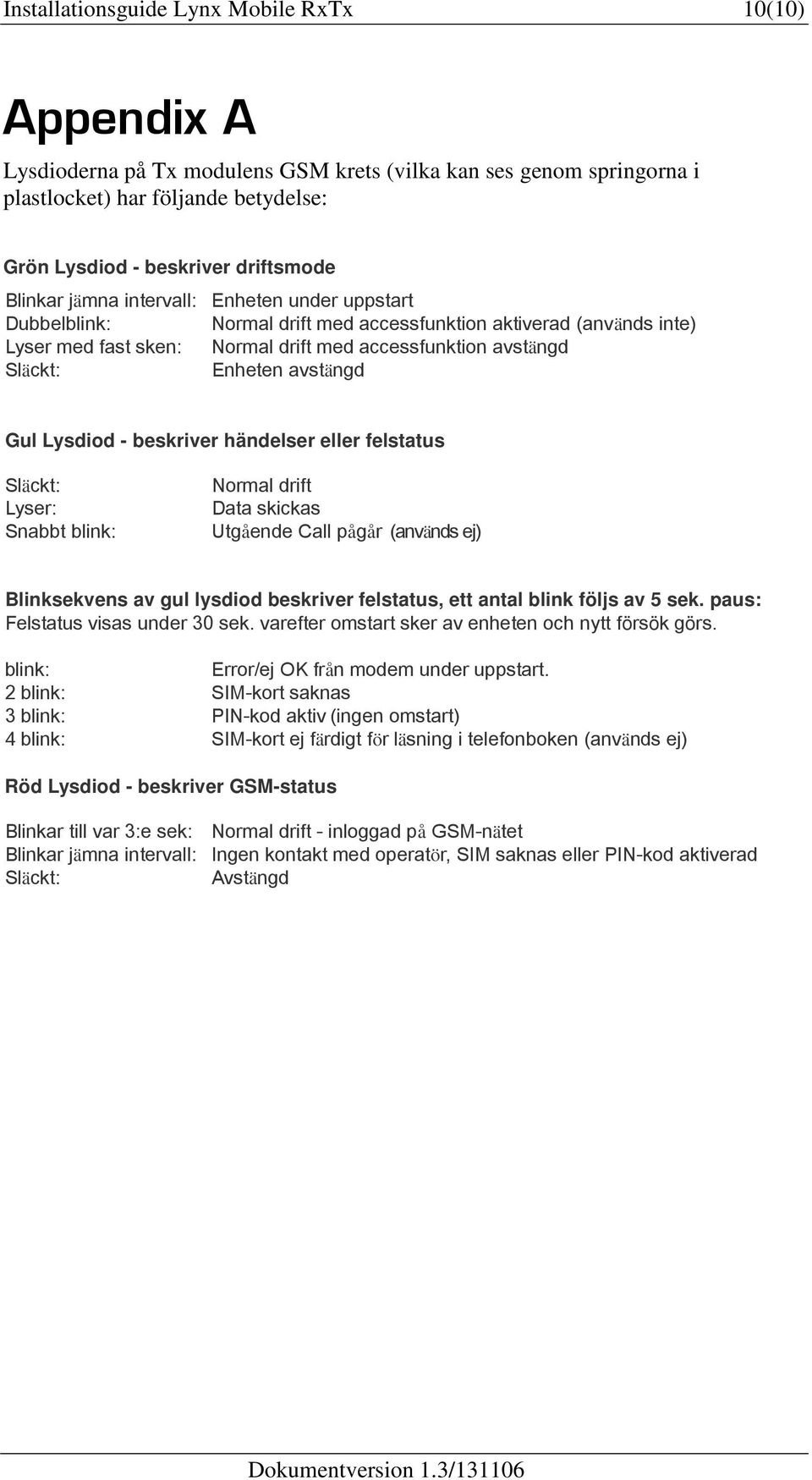

10 Installationsguide Lynx Mobile RxTx 10(10) Appendix A Lysdioderna på Tx modulens GSM krets (vilka kan ses genom springorna i plastlocket) har följande betydelse: Grön Lysdiod - beskriver driftsmode Blinkar jämna intervall: Enheten under uppstart Dubbelblink: Normal drift med accessfunktion aktiverad (används inte) Lyser med fast sken: Normal drift med accessfunktion avstängd Släckt: Enheten avstängd Gul Lysdiod - beskriver händelser eller felstatus Släckt: Lyser: Snabbt blink: Normal drift Data skickas Utgående Call pågår (används ej) Blinksekvens av gul lysdiod beskriver felstatus, ett antal blink följs av 5 sek. paus: Felstatus visas under 30 sek. varefter omstart sker av enheten och nytt försök görs. blink: Error/ej OK från modem under uppstart. 2 blink: SIM-kort saknas 3 blink: PIN-kod aktiv (ingen omstart) 4 blink: SIM-kort ej färdigt för läsning i telefonboken (används ej) Röd Lysdiod - beskriver GSM-status Blinkar till var 3:e sek: Normal drift - inloggad på GSM-nätet Blinkar jämna intervall: Ingen kontakt med operatör, SIM saknas eller PIN-kod aktiverad Släckt: Avstängd
