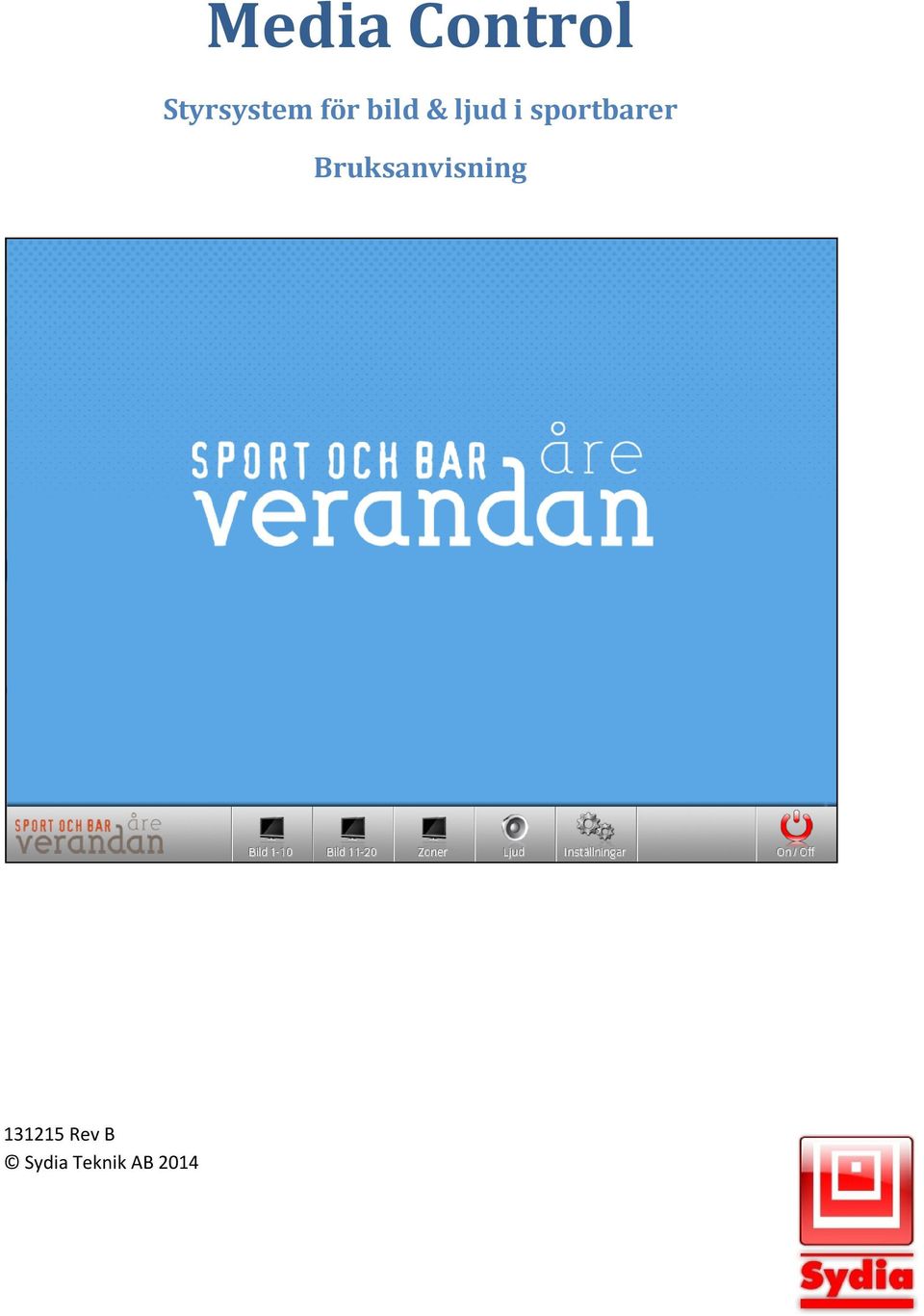

1 Media Control Styrsystem för bild & ljud i sportbarer Bruksanvisning Rev B Sydia Teknik AB 014

2 1

3 Innehåll Media Control...1 Styrsystem för bild & ljud i sportbarer...1 Bruksanvisning...1 Sydia Media Control...3 Grafiskt gränssnitt...3 Bildmeny...4 Kanalval...4 Val av bild till enskild monitor/ utgång...5 Zonmeny...6 Val av bild till en grupp av monitorer...6 Ljudmeny...7 Val av ljudkälla till zon...7 Reglering av ljudnivå i zon...8 Inställningsmeny...9 Pinkod...9 Allmänt...9 Val av tillgängliga kanaler för digitalbox Konfiguration av kanalplatser för respektive box Konfiguration av bildzoner... 1 Systemmeddelanden Support

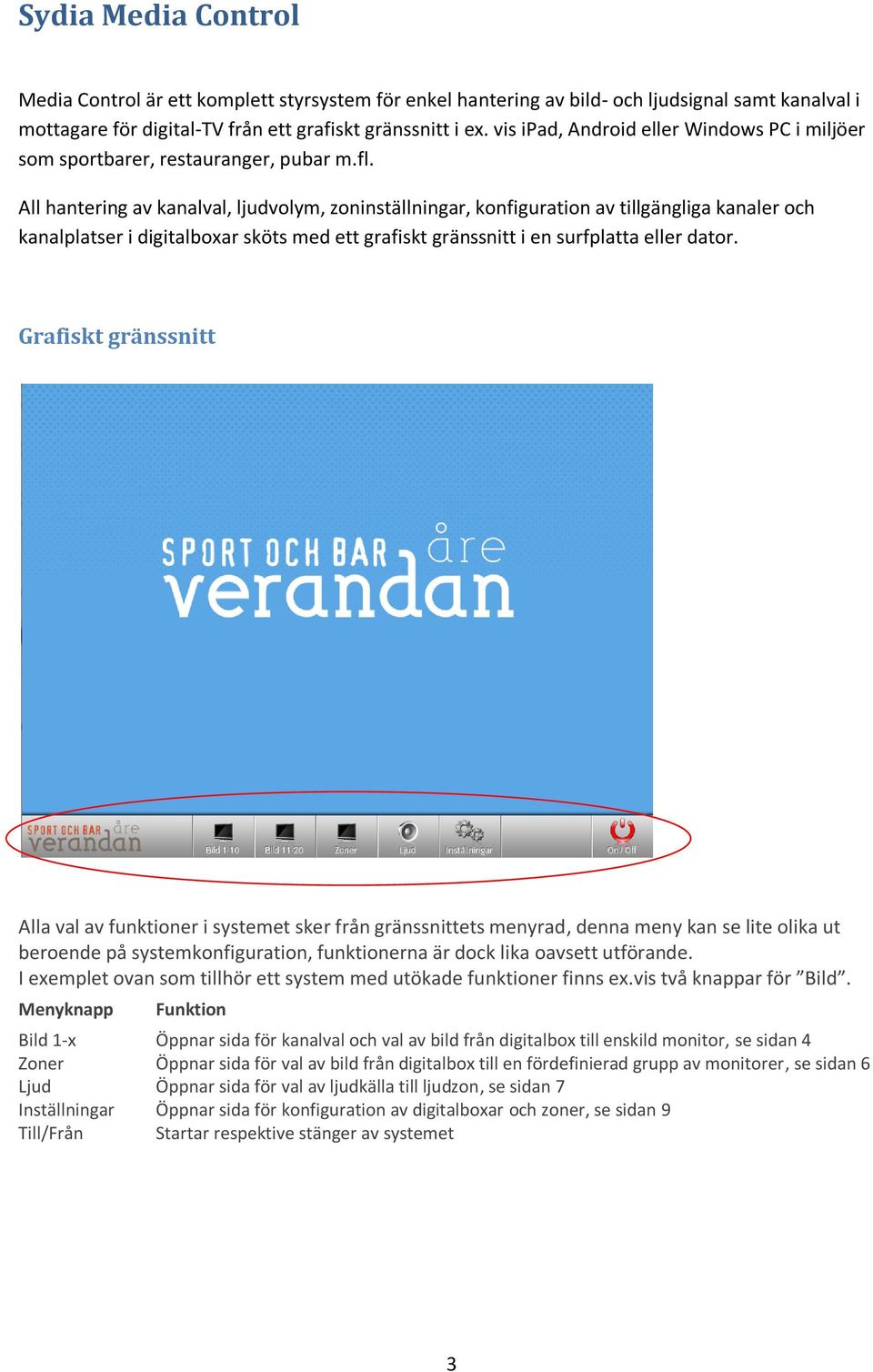

4 Sydia Media Control Media Control är ett komplett styrsystem för enkel hantering av bild- och ljudsignal samt kanalval i mottagare för digital-tv från ett grafiskt gränssnitt i ex. vis ipad, Android eller Windows PC i miljöer som sportbarer, restauranger, pubar m.fl. All hantering av kanalval, ljudvolym, zoninställningar, konfiguration av tillgängliga kanaler och kanalplatser i digitalboxar sköts med ett grafiskt gränssnitt i en surfplatta eller dator. Grafiskt gränssnitt Alla val av funktioner i systemet sker från gränssnittets menyrad, denna meny kan se lite olika ut beroende på systemkonfiguration, funktionerna är dock lika oavsett utförande. I exemplet ovan som tillhör ett system med utökade funktioner finns ex.vis två knappar för Bild. Menyknapp Funktion Bild 1-x Öppnar sida för kanalval och val av bild från digitalbox till enskild monitor, se sidan 4 Zoner Öppnar sida för val av bild från digitalbox till en fördefinierad grupp av monitorer, se sidan 6 Ljud Öppnar sida för val av ljudkälla till ljudzon, se sidan 7 Inställningar Öppnar sida för konfiguration av digitalboxar och zoner, se sidan 9 Till/Från Startar respektive stänger av systemet 3

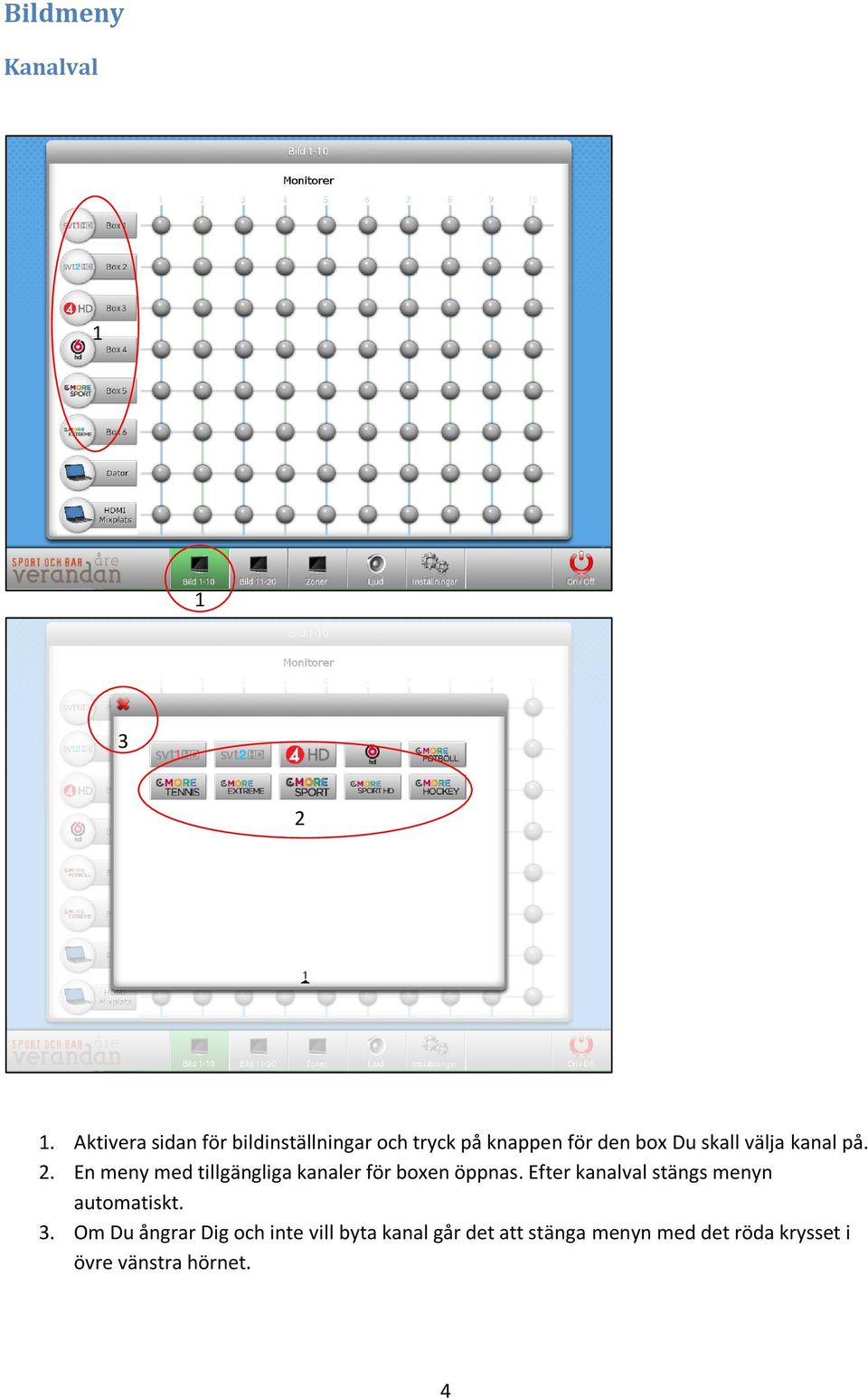

5 Bildmeny Kanalval Aktivera sidan för bildinställningar och tryck på knappen för den box Du skall välja kanal på.. En meny med tillgängliga kanaler för boxen öppnas. Efter kanalval stängs menyn automatiskt. 3. Om Du ångrar Dig och inte vill byta kanal går det att stänga menyn med det röda krysset i övre vänstra hörnet. 4

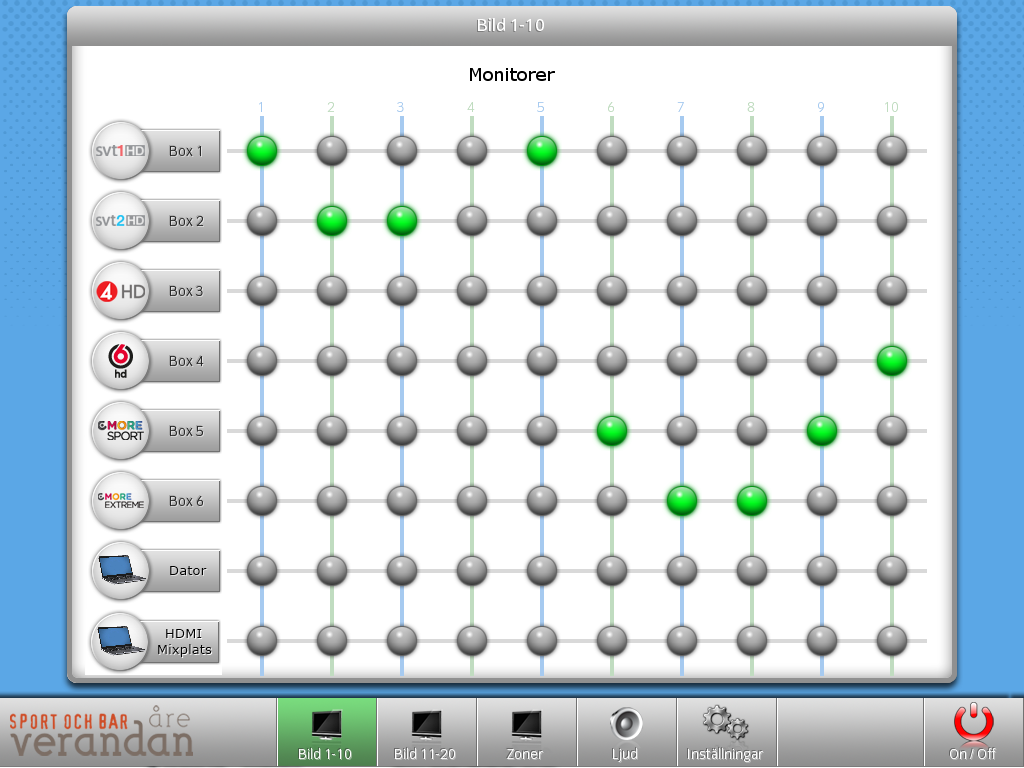

6 Val av bild till enskild monitor/ utgång 1 1. Aktivera sidan för bildinställningar.. Tryck på den knapp som i skärningspunkten markerar den digitalbox Du vill använda som bildkälla och den monitor som bilden skall visas på. Ex. vis Box till monitor. Grön knapp markerar aktiv signalväg. 5

7 Zonmeny Val av bild till en grupp av monitorer I systemet finns en funktion för att definiera bildzoner, dvs. en grupp av monitorer som alla visar signal från samma källa. Detta är praktiskt i system med många monitorer och vid behov av fördefinierade inställningar. Observera att val av bild till enskild monitor alltid har prioritet över zonval Aktivera sidan för zoninställningar.. Tryck på den knapp som i skärningspunkten markerar den digitalbox Du vill använda som bildkälla och den zon som bilden skall visas i. Ex. vis Box 4 till zon 4. Grön knapp markerar aktiv signalväg. 6

8 Ljudmeny Val av ljudkälla till zon 1 1. Aktivera sidan för ljudinställningar.. Tryck på den knapp som i skärningspunkten markerar den digitalbox Du vill använda som ljudkälla och den zon som ljudet skall spelas upp i. Ex. vis Box 5 till Zon 3 i exemplet ovan. Grön knapp markerar aktiv signalväg. 7

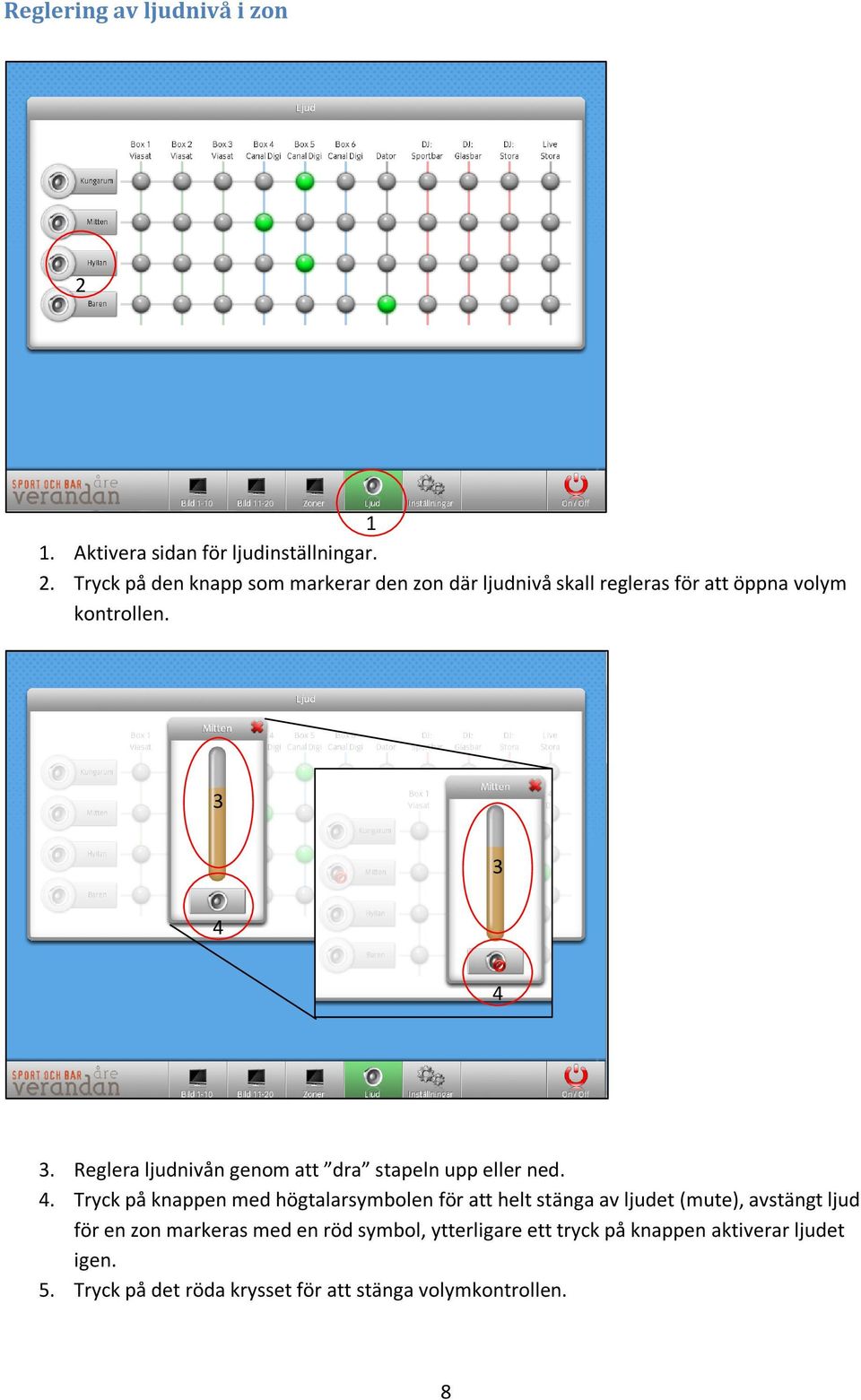

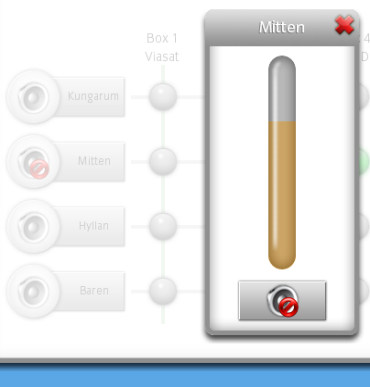

9 Reglering av ljudnivå i zon 1 1. Aktivera sidan för ljudinställningar.. Tryck på den knapp som markerar den zon där ljudnivå skall regleras för att öppna volym kontrollen Reglera ljudnivån genom att dra stapeln upp eller ned. 4. Tryck på knappen med högtalarsymbolen för att helt stänga av ljudet (mute), avstängt ljud för en zon markeras med en röd symbol, ytterligare ett tryck på knappen aktiverar ljudet igen. 5. Tryck på det röda krysset för att stänga volymkontrollen. 8

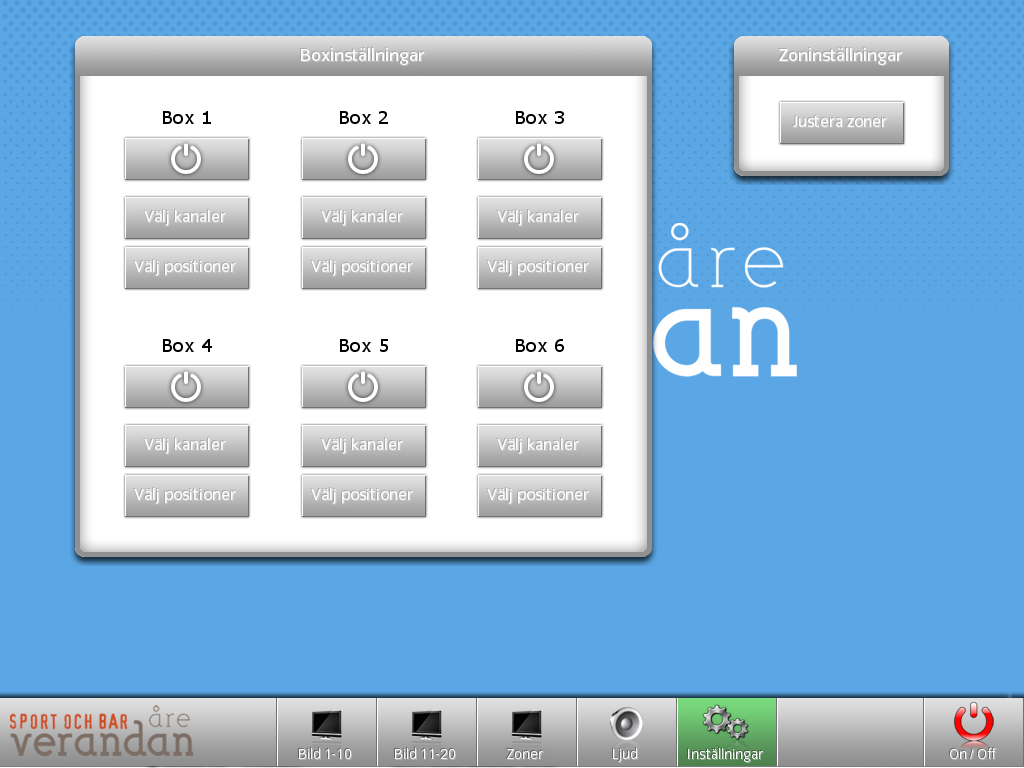

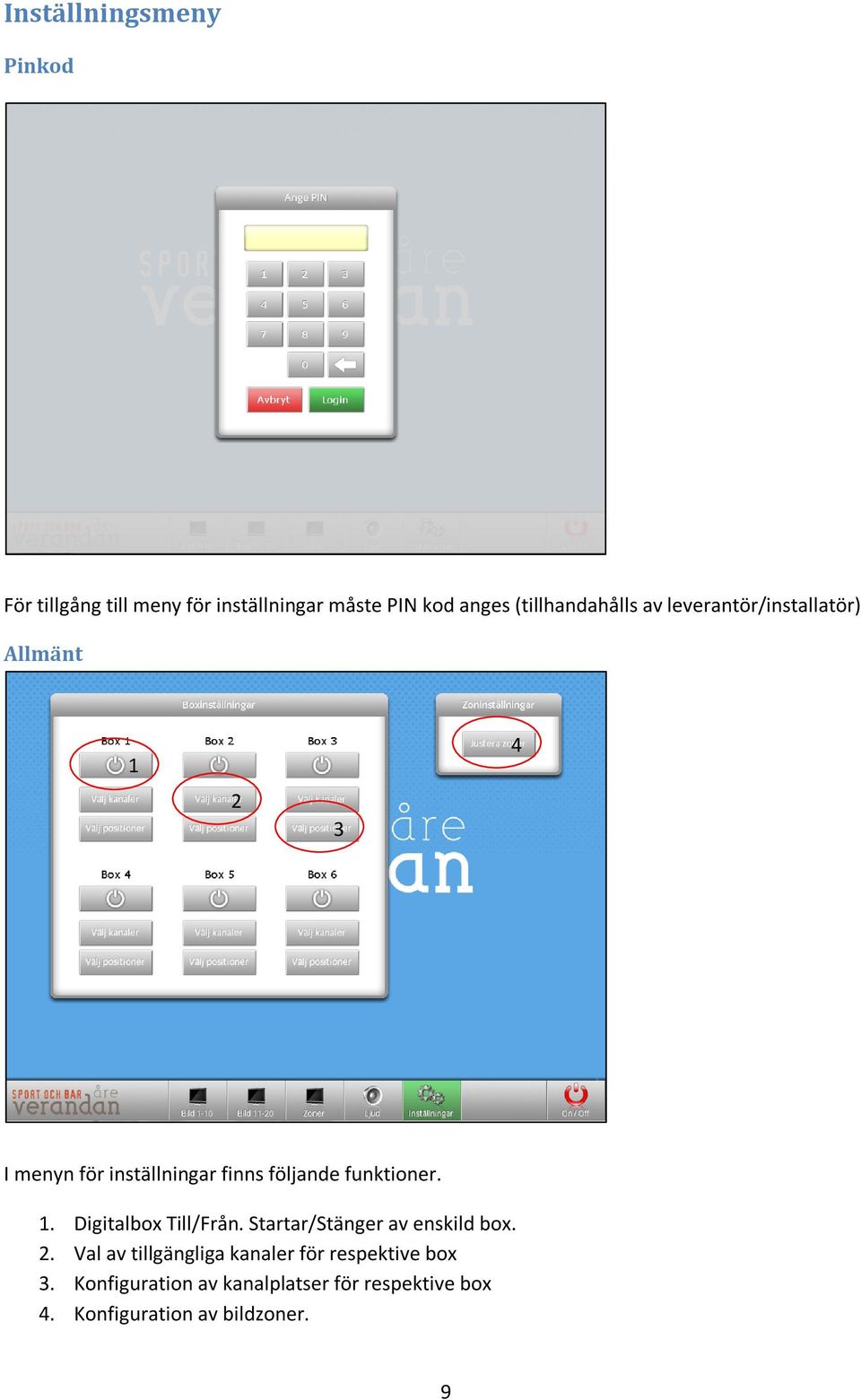

10 Inställningsmeny Pinkod För tillgång till meny för inställningar måste PIN kod anges (tillhandahålls av leverantör/installatör) Allmänt I menyn för inställningar finns följande funktioner. 1. Digitalbox Till/Från. Startar/Stänger av enskild box.. Val av tillgängliga kanaler för respektive box 3. Konfiguration av kanalplatser för respektive box 4. Konfiguration av bildzoner. 9

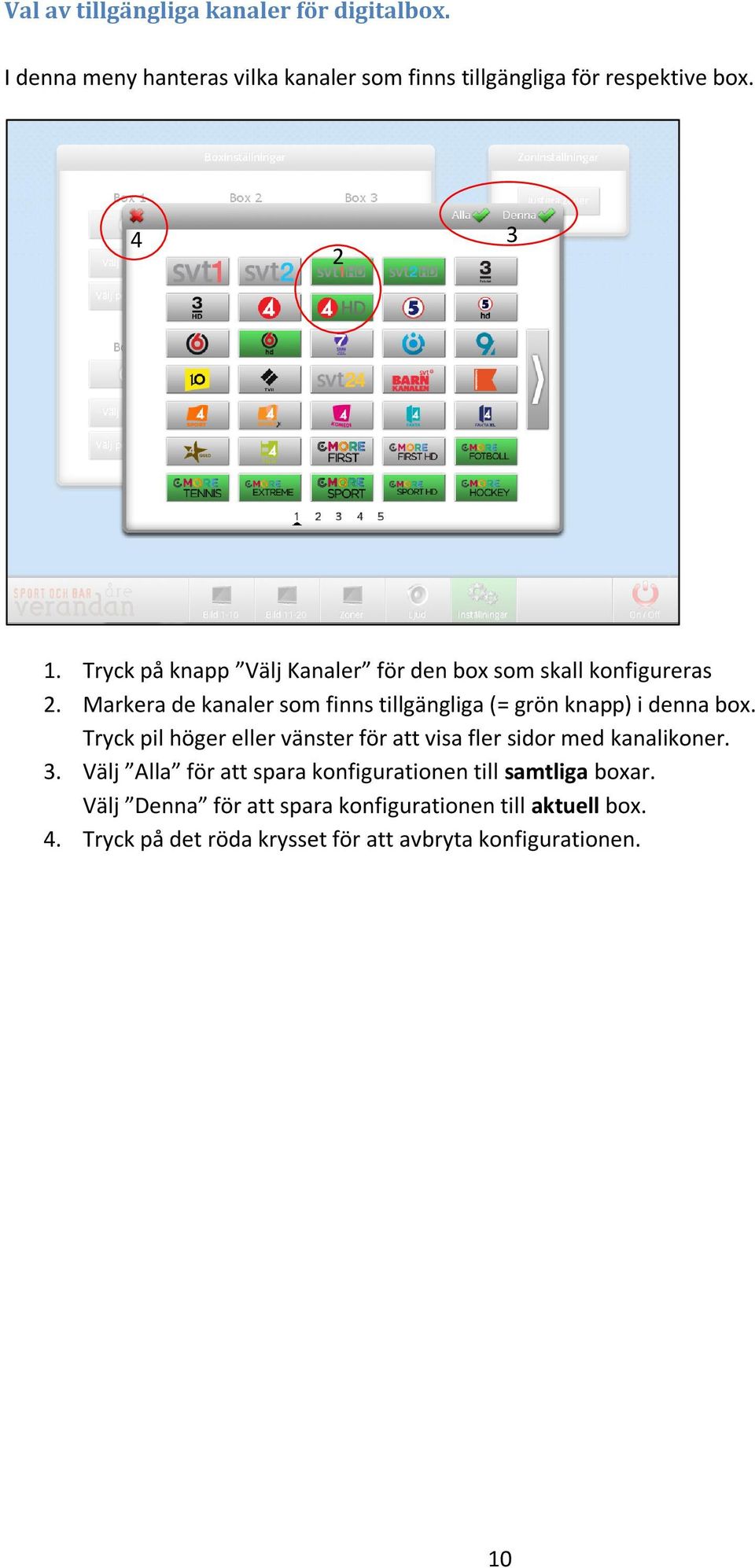

11 Val av tillgängliga kanaler för digitalbox. I denna meny hanteras vilka kanaler som finns tillgängliga för respektive box Tryck på knapp Välj Kanaler för den box som skall konfigureras. Markera de kanaler som finns tillgängliga (= grön knapp) i denna box. Tryck pil höger eller vänster för att visa fler sidor med kanalikoner. 3. Välj Alla för att spara konfigurationen till samtliga boxar. Välj Denna för att spara konfigurationen till aktuell box. 4. Tryck på det röda krysset för att avbryta konfigurationen. 10

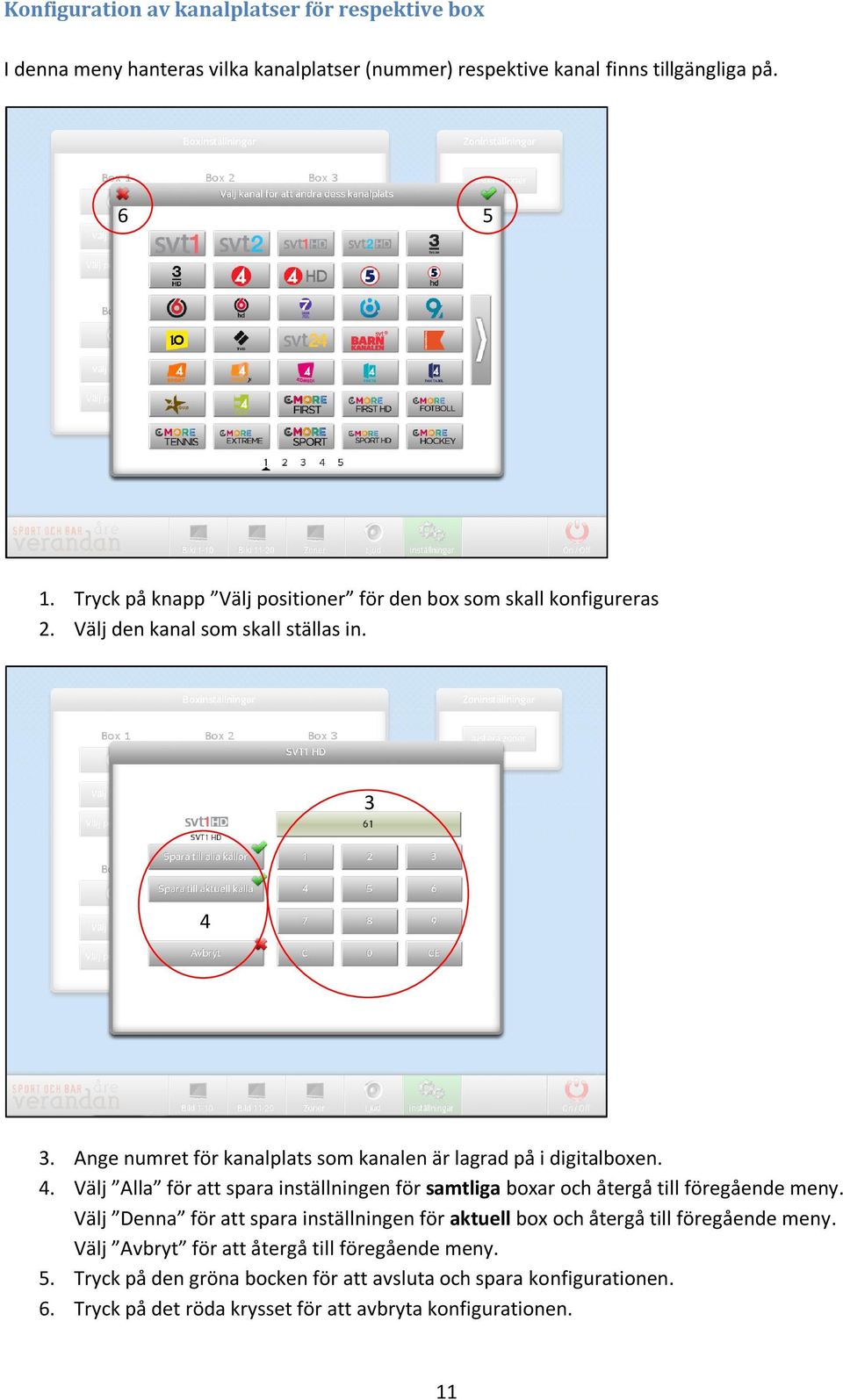

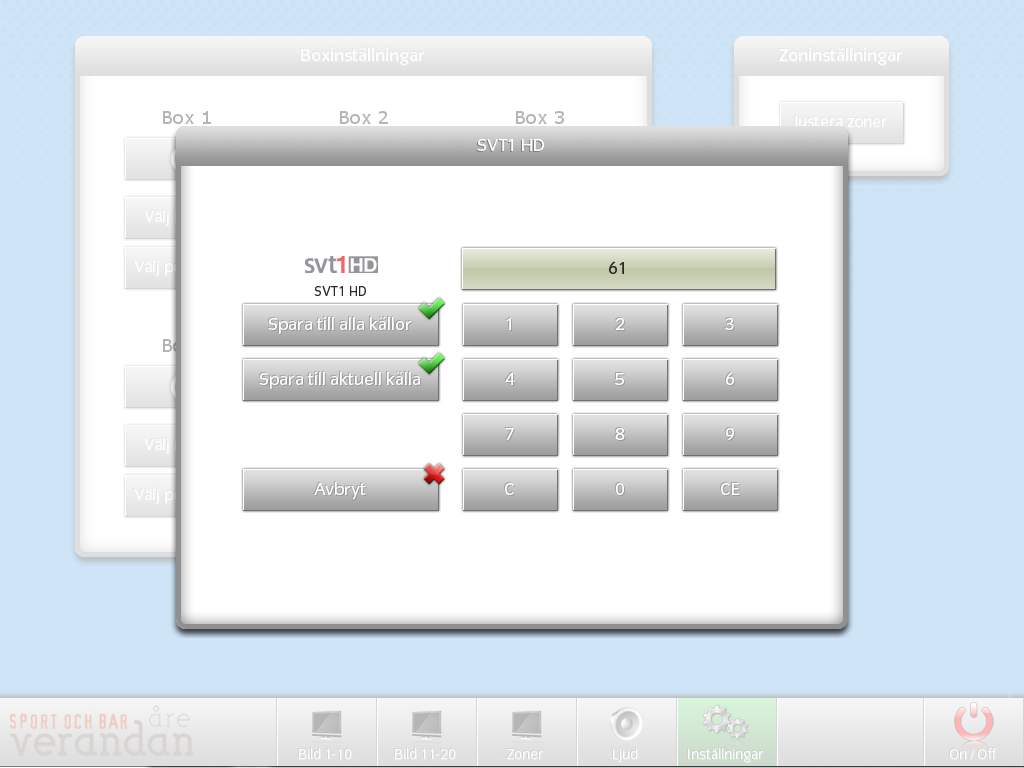

12 Konfiguration av kanalplatser för respektive box I denna meny hanteras vilka kanalplatser (nummer) respektive kanal finns tillgängliga på Tryck på knapp Välj positioner för den box som skall konfigureras. Välj den kanal som skall ställas in Ange numret för kanalplats som kanalen är lagrad på i digitalboxen. 4. Välj Alla för att spara inställningen för samtliga boxar och återgå till föregående meny. Välj Denna för att spara inställningen för aktuell box och återgå till föregående meny. Välj Avbryt för att återgå till föregående meny. 5. Tryck på den gröna bocken för att avsluta och spara konfigurationen. 6. Tryck på det röda krysset för att avbryta konfigurationen. 11

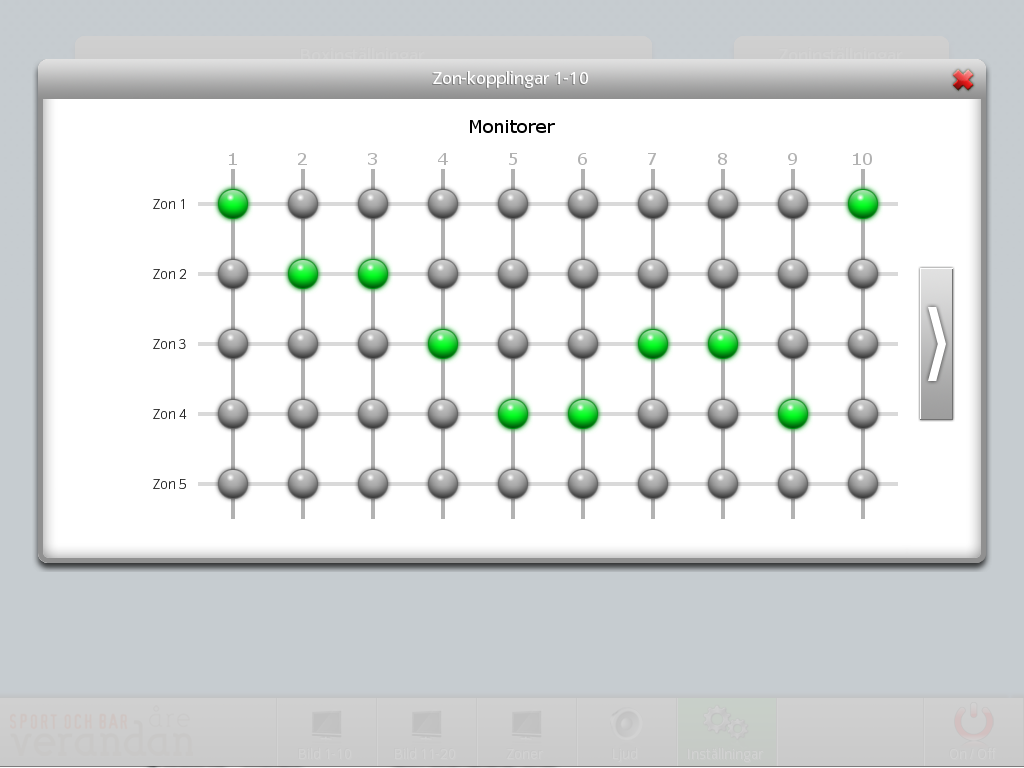

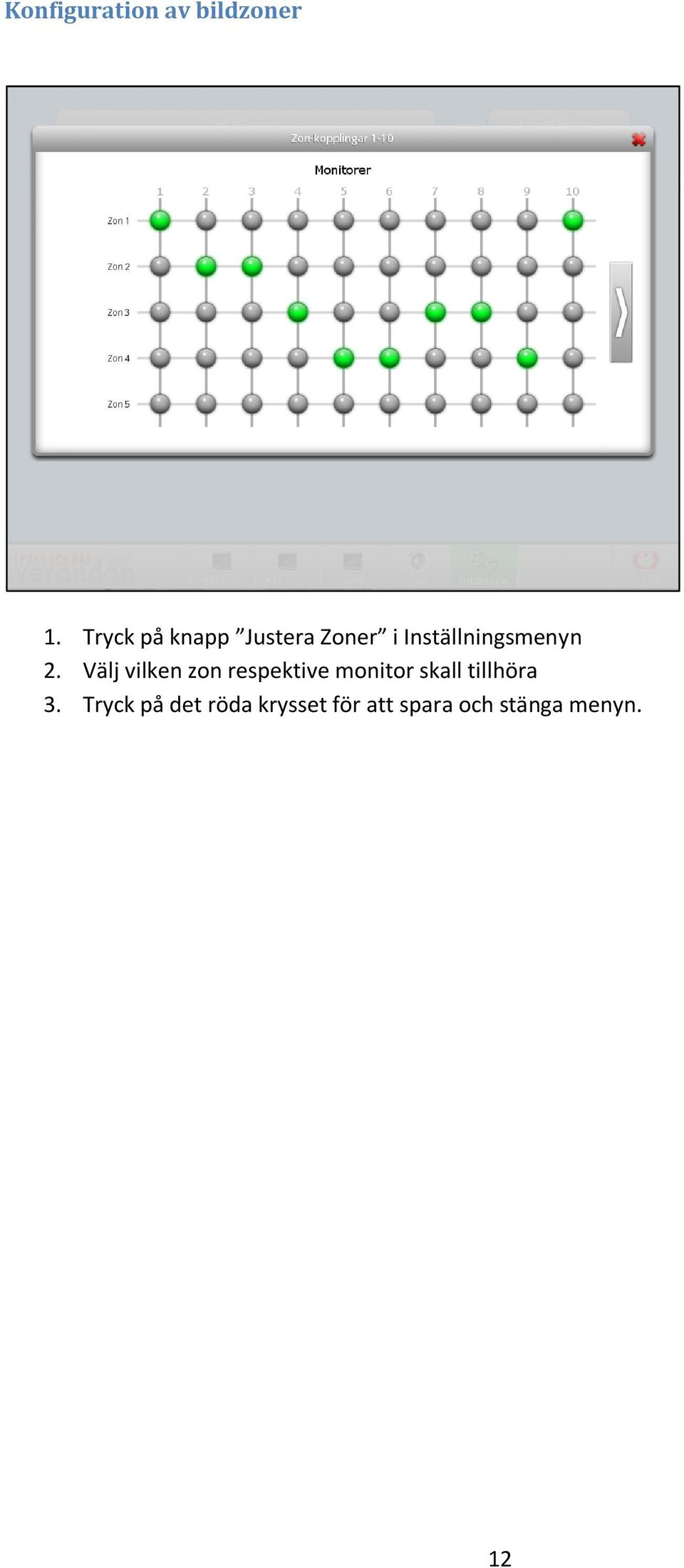

13 Konfiguration av bildzoner 1. Tryck på knapp Justera Zoner i Inställningsmenyn. Välj vilken zon respektive monitor skall tillhöra 3. Tryck på det röda krysset för att spara och stänga menyn. 1

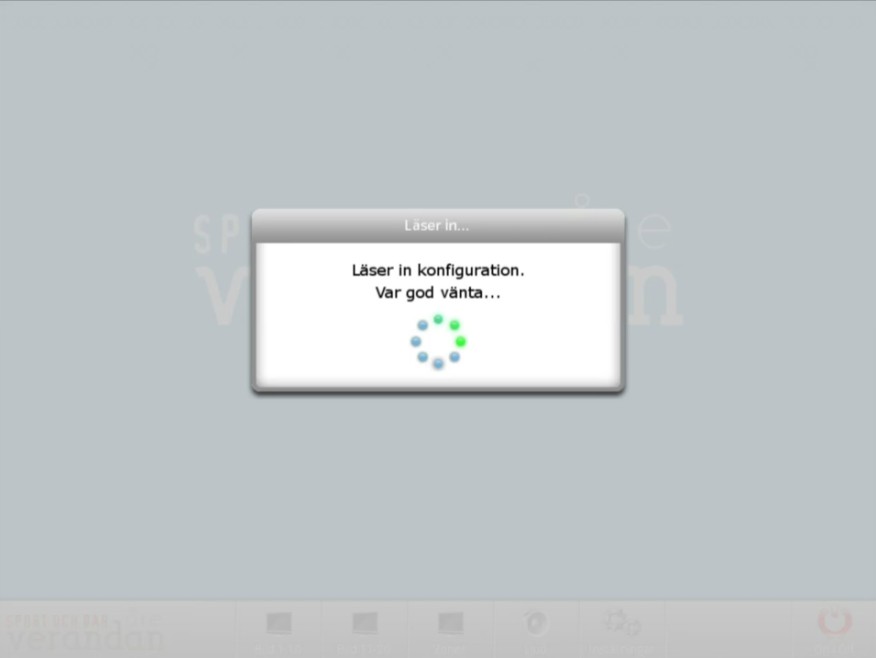

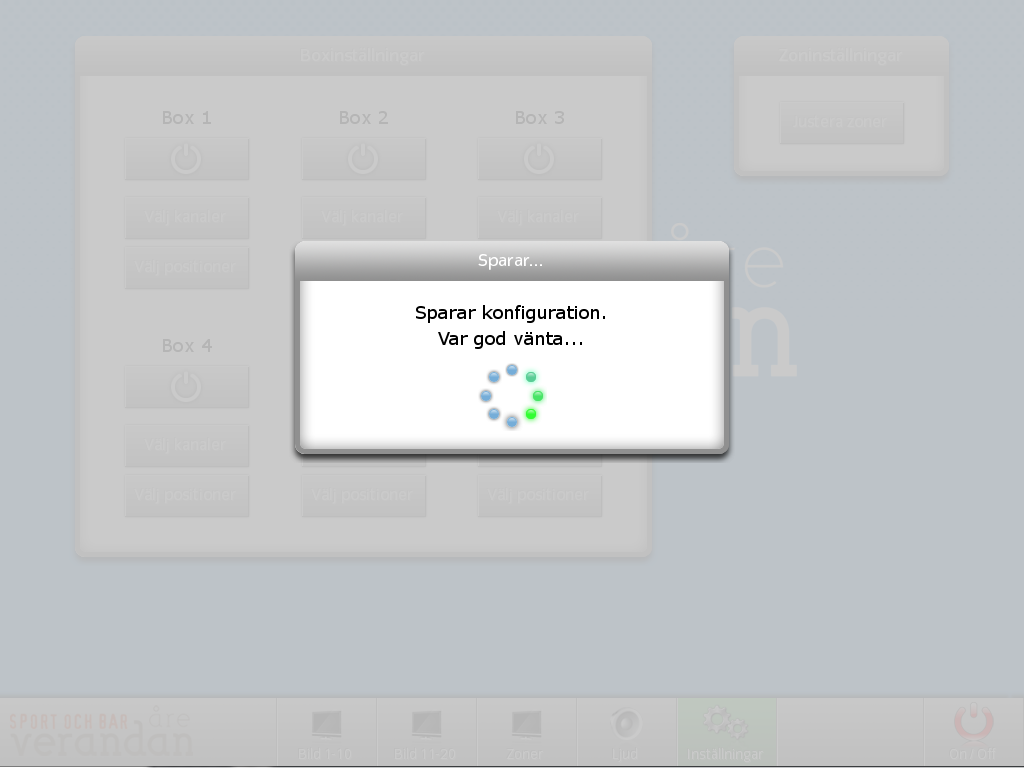

14 Systemmeddelanden Denna bild visas när aktuell systemkonfiguration läses in till systemet vid första systemstart eller efter strömavbrott. Beroende på ingående komponenter och systemets storlek tar detta från 30 sekunder upp till minuter. Vid alla konfigurationer och förändringar sparas systemkonfigurationen i systemcontroller. Beroende på förändringens omfattning tar detta från 30 sekunder upp till minuter. 13

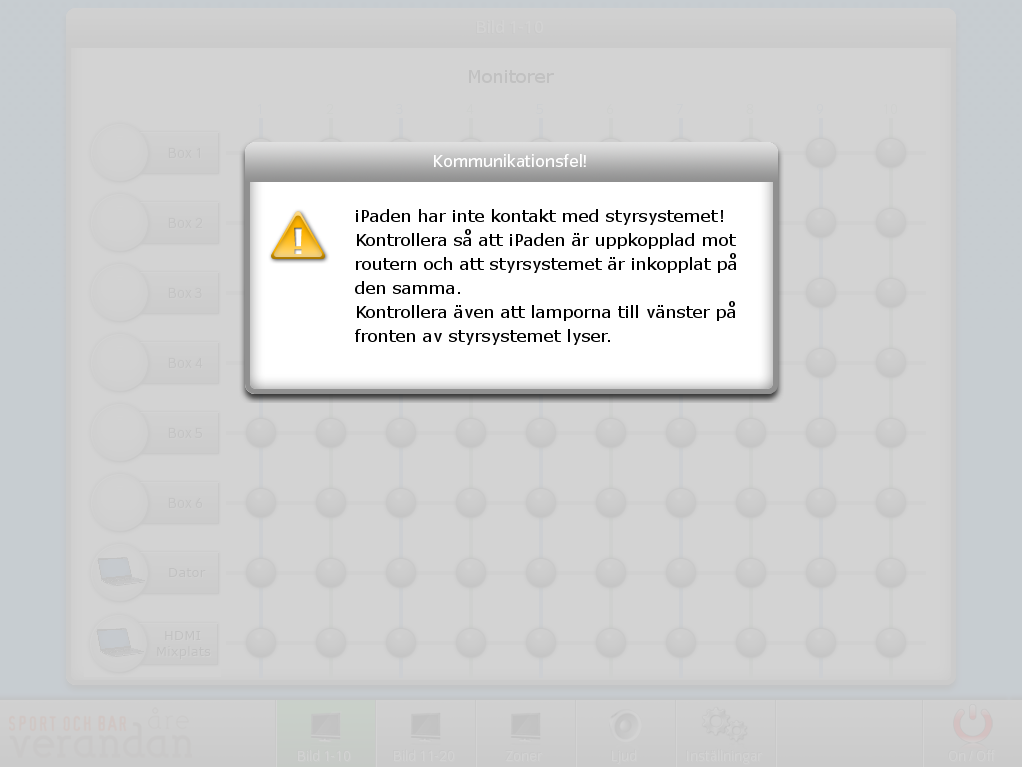

15 Vid kommunikationsfel mellan gränssnitt och systemcontroller visas detta meddelande. Möjliga felorsaker: Ingen eller dålig kontakt med WiFi nätverk Nätverket ej tillgängligt WiFi kommunikation i surfplatta är avstängd Systemcontroller avstängd eller saknar spänning Support. Telefonsupport finns att tillgå vardagar , tel Använd gärna mail för mindre viktiga ärenden - support@sydia.se 14
