Konfigurera Xenta från Babs

Transkript

1 Konfigurera Xenta från Babs Nedan följer en instruktion hur du konfigurerar din nya Xenta terminal från Babs PayLink med JobOffice Kassa. Om du känner dig osäker på det här, kontakta någon lokal data- och nätverkstekniker. Du har från Babs PayLink fått både en terminal och en svart låda som heter BTB. BTB boxen kommunicerar med Babs via så kallad VPN. Med leveransen har du fått en instruktion från Babs för hur du kopplar terminalen använd inte den instruktionen. Den är för en fristående terminal och inte för en integrerad terminal som vi nu skall koppla in. Läs igenom de här instruktionerna en eller flera gånger innan du börjar ändra inställningar i din dator och terminal så att du är medveten och förstår allt. Skriv gärna ut instruktionerna och notera de IP adresser och nummer som gäller för ditt nätverk. 1. Kolla först att du har rätt utrustning och tillbehör Du måste ha 4 lediga nätverksuttag i ditt Internet modem. Ett uttag till kassadatorn, ett uttag för terminalen och två uttag för BTB boxen. Har du inte fyra uttag i ditt Internet modem så köp en liten nätverks switch med fem uttag i (förgreningsdosa för nätverk) för ett par hundralappar och ansluta den till ditt Internet modem med en nätverkskabel. Du ansluter sen all din utrustning i switchen istället för i modemet. Det spelar ingen roll vilket uttag i switchen du sätter kabeln mellan modemet och switchen. Switchen fungerar som en grendosa. Se till att du har denna utrustning: - 4 lediga nätverksuttag i Internetmodem eller switch - 1 nätverkskabel för datorn - 1 nätverkskabel för terminalen - 2 korta nätverkskablar till BTB boxen I nedan instruktion kommer vi bara att nämna ordet nätverk och avser då ditt Internet modem eller switch. 1

2 2. Anslut all utrustning till nätverket. Anslut dator och terminal i nätverket med varsin nätverkskabel. Anslut också BTB boxen i nätverket med två korta nätverkskablar. BTB boxen har två nätverksuttag. Båda skall in i ditt nätverk. Både din kassadator, din Xenta terminal och BTB box måste vara ansluta i samma nätverk. Du kan alltså inte låta datorn vara ansluten trådlöst. Allt måste finnas i samma kabelanslutna nätverk! På bilden ser du ett exempel på hur du kopplar kablarna. Numren som står vid varje hårdvara är så kallade IP adresser och vi kommer längre fram i instruktionerna förklara hur du ställer in dem. 3. Anslut strömadaptern till terminalen och BTB boxen så att de startar upp. Terminalen kommer troligen första gången att göra en parameterladdning (hämta nya parametrar från Babs) och misslyckas med laddningen, det är helt normalt. BTB boxen skall blinka enligt instruktionen från Babs. 2

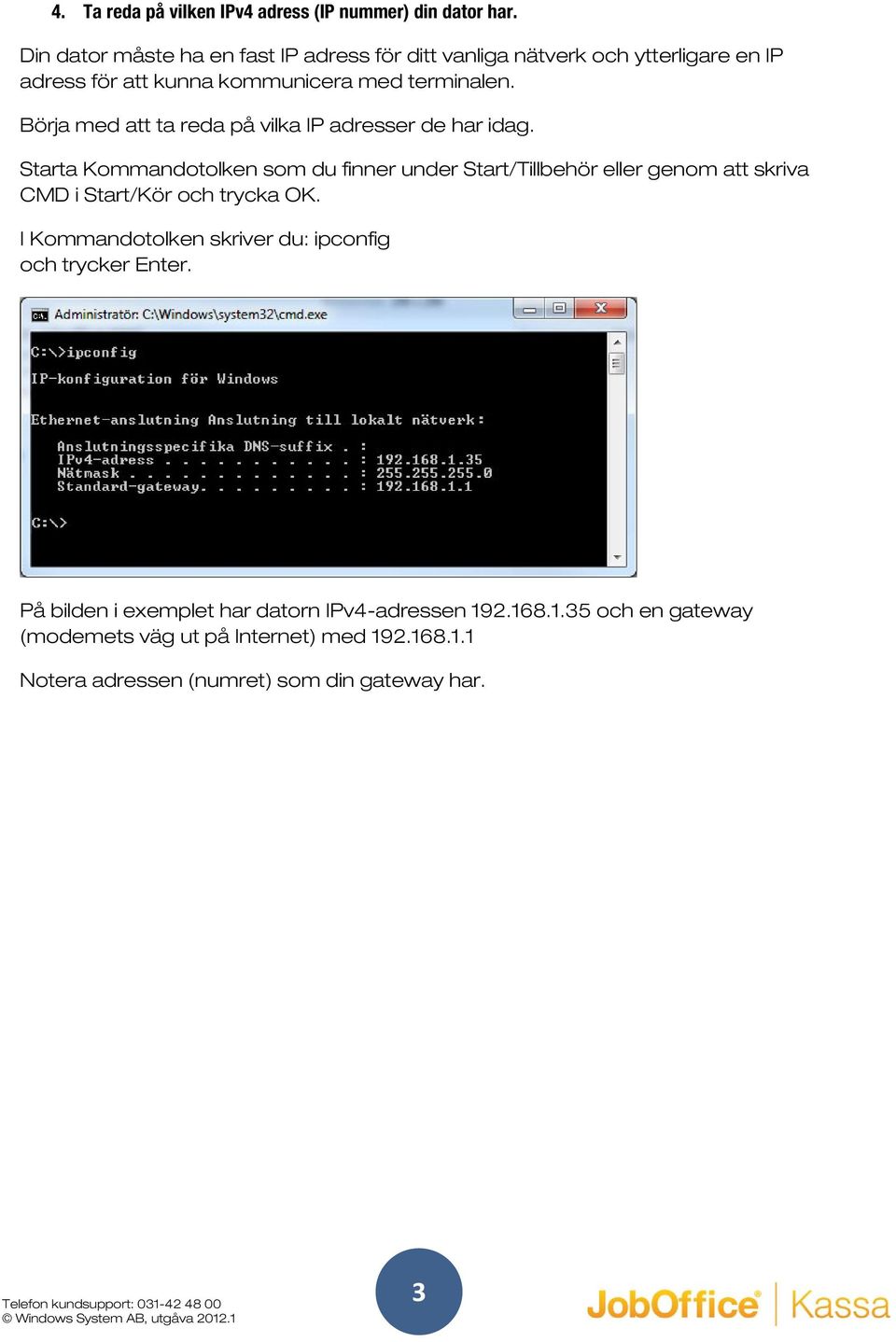

3 4. Ta reda på vilken IPv4 adress (IP nummer) din dator har. Din dator måste ha en fast IP adress för ditt vanliga nätverk och ytterligare en IP adress för att kunna kommunicera med terminalen. Börja med att ta reda på vilka IP adresser de har idag. Starta Kommandotolken som du finner under Start/Tillbehör eller genom att skriva CMD i Start/Kör och trycka OK. I Kommandotolken skriver du: ipconfig och trycker Enter. På bilden i exemplet har datorn IPv4-adressen och en gateway (modemets väg ut på Internet) med Notera adressen (numret) som din gateway har. 3

4 5. Ta reda på en ledig IPv4-adress som din dator kan få. Ditt Internetmodem hade i exemplet på punkt 4 IP adressen (.1 på slutet) och din dator.35 på slutet. Troligen delar ditt modem ut nummer från.33 och uppåt till datorer som ansluter sig via kabel eller trådlöst om du har det i ditt modem. Det innebär att det finns lediga nummer mellan Prova då i Kommandotolkens fönster att skriva: ping och trycka Enter Om det ser ut som i bilden ovan, där du inte får något svar från numret, så betyder det att numret är ledigt och ingen dator eller annat är anslutet till det här numret. Om du däremot får svar från numret provar du att pinga nästa nummer osv tills du hittar ett nummer som är ledigt. Notera adressen (numret) som är ledigt. Det här numret skall din dator få. 6. Skriv ner alla nya nummer som din dator skall konfigureras med. IPv4-adress: (det lediga numret du nyss tagit fram) Subnät mask: (standard i alla mindre nätverk) Gateway: (adressen för ditt modem ut på internet) 4

5 7. Sätt fast lokal IP adress på din dator Öppna Nätverk- och delningscenter och gå till avancerade inställningar för nätverkskort. Välj egenskaper på ditt nätverkskort Markera Internet protocol Version 4 (TCP/IPv4) i listan och tryck på knappen Egenskaper. Fyll i egenskaperna enligt bilden till höger. Självklart skall du ange den IP adress och gateway som du tidigare fått fram och som du nyss noterade. Bilden visar bara ett exempel. Som DNS-server anger du samma nummer som för gateway. Tryck OK i båda dialogerna för att spara den nya inställningen. Kontrollera nu att du fortfarande har tillgång till Internet genom att surfa till en valfri webbsida. Har du inte Internet så har du någonstans i ovan troligen angett fel siffror. Det är exempelvis väldigt lätt att skriva 225 istället för 255 i nätmasken. Om det trots allt inte fungerar skall du inte fortsätta utan återställa egenskaperna för din IP adress till att erhålla en IP adress automatiskt och tillkalla en nätverkstekniker. 5

6 8. Ta reda på vilken IP adress BTB boxen finns på I de papper du fått från Babs PayLink står det angivet vilken IP adress som BTB boxen är konfigurerad med. Det står också på pappret vilka IP adresser du kan använda. Leta upp det här avsnittet. Exempel: BTB: Lediga: I exemplet här har Babs gett dig lediga nummer från 154 till 158. Din dator och terminal kan alltså använda sig av nedan uppställning. Dator: Terminal: Numren 156, 157 och 158 finns då lediga för framtiden om du exempelvis vill koppla på ytterligare en kassa och terminal. 6

7 9. Sätt fast IP adress på datorn för terminalen Nu går du tillbaka till egenskaperna för ditt nätverkskort och lägger på ytterligare en IP adress. Markera Internet protocol Version 4 (TCP/IPv4) i listan och tryck på knappen Egenskaper. Tryck på knappen Avancerat för att lägga in ytterligare en IP adress. I dialogen för avancerade TCP/IP inställningar trycker du på knappen Lägg till och anger den IP adress som datorn skall ha för att kunna kommunicera med BTB boxen och terminalen. Observera att det är en annan nätmask som slutar på 248. Det är det här som gör att du har två separata nätverk. Tryck Lägg till och OK i alla dialoger för att spara den nya adressen. 7

8 10. Kontrollera att du kan prata med BTB boxen Gå till fönstret för Kommandotolken och skriv: ping och tryck Enter. Du skall nu få svar från BTB boxen och din dator har nu två nätverk. Ett på adressen för Internet och ett på adressen för Babs så som bilden nedan visar. 8

9 11. Konfigurerar Xenta terminalen Nu skall vi in och knappa på själva terminalen, så bekanta dig lite först med knapparna som vi kommer att använda. När du väl är inne i terminalen får du inte dröja alltför länge mellan knapptryckningarna, terminalen går då ut i stängt läge igen och du måste börja om. Du behöver alltså ha lite tempo med själva konfigureringen inne i terminalen. Meny Sitter längst ner till vänster Punkt Sitter till höger om nollan i nederkant Grön OK Sitter längst ner till höger och bekräftar det du anger Gul < - Sitter till höger och raderar tecken 3 knappar i fönstret Dessa knappar uppe i fönstret betyder olika saker när vi är inne och konfigurerar terminalen. Vi kommer att använda den högra, så leta reda på den. Nu är det dags att börja knappa på själva terminalen. Tryck precis så som det står nedan. - Meny (ange lösenord visas) Grön OK (menyn visas) - 2 (kommunikation) - 1 (nätverk) - 1 (dynamisk/fast ip) - Höger tangent i fönstret (fast ip) - Gul (radera allt som står på där) (ny IP adress) - Grön OK (bekräfta ny IP adress) - Gul (radera allt som står på där) (ny nätmask) - Grön OK (bekräfta ny nätmask) - Gul (radera allt som står på där) (ny gateway) - Grön OK (bekräfta ny gateway och terminalen startar om automatiskt) Terminalen kommer nu att starta om 2 gånger och andra gången skall du kunna se att terminalen visar IP i fönstret när den startar upp. Terminalen kan nu ansluta mot Internet via BTB boxen och kommer troligen att göra en ny parameterladdning vilket kan ta en stund. 9

10 12. Kontrollera anslutningen mot terminalen Gå till fönstret för Kommandotolken och skriv: ping och tryck Enter. Du skall nu erhålla svar från terminalen. Om du inte erhåller svar så har du knappat fel inne i terminalen och troligen råkat ange någon siffra fel. Gör då om konfigurationen på terminalen under punkt 11. Det är viktigt att anslutningen mot terminalen fungerar innan du går vidare. 10
