1 Bruksanvisning MediaControl Styrsystem för bild och ljud

2 Innehåll MediaControl... 3 Gränssnittet... 4 Inställningar Digitalboxar... 6 Redigera Etiketter Spara Presets Schemalägga presets Välja kanal i Digitalbox Välja bildkälla(box) till zon Välja ljudkälla(box) till zon Reglera ljudnivå i zon Lokala paneler Installera och konfigurera appcue ipad & iphone, Android Windows Lokalt nätverk Sydia Teknik AB V

3 MediaControl MediaControl är ett komplett styrsystem för kontroll av ljud- och bildmatriser och digitalboxar för restauranger, sportbarer, pubar mfl. Alla funktioner för val av bild- och ljudkällor, ljudvolym och kanalval för respektive zoner i ljud- och bildsystem styrs från ett grafiskt gränssnitt i dator eller surfplatta. Drag & Drop - Val av bild respektive ljudkälla för de olika zonerna är mycket enkelt. Peka på aktuella källan, dra och släpp den på den eller de zoner där bild respektive ljud skall vara tillgängligt. Presets Samtliga inställningar för systemet ljud, bild & kanalval - går att spara som presets som snabbt går att återkalla med en knapptryckning. Information om senast valda preset visas i gränssnittet. Schemaläggning Samtliga presets kan schemaläggas för automation av inställningarna för kanalval, ljud & bild vid upp till tio i förväg programmerade tillfällen. (Tillval) Lokala paneler Lokala styrpaneler används för att styra programval och ljudnivå i enskild zon. (Tillval) Kanalinställningar Varje ansluten digitalbox har egen individuell kanallista med upp till 50 kanaler. Kanallistan kan enkelt redigeras från gränssnittet av användaren, inget behov av extern uppdatering. Egna etiketter Samtliga etiketter för digitalboxar, zoner och presets i gränssnittet kan enkelt redigeras av användaren. Lokala styrpaneler paneler för programval och reglering av ljudnivå i endast en zon. 3

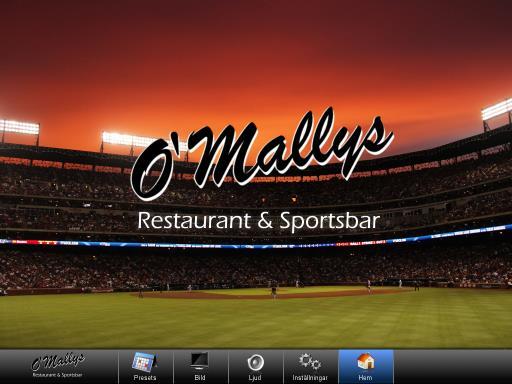

4 Gränssnittet All manövrering av systemet sker från ett grafiskt gränssnitt som kan användas i Android, IoS och Windows miljö. Som standard levereras MediaControl i konfiguration för två samtidiga användare, det betyder att en manöverpanel kan användas i ex. vis en centralt placerad dator och en i en surfplatta eller smartphone. I gränssnittets huvudmeny finns följande val tillgängliga; Presets - Öppnar funktion för återkallande av ett sparat preset Bild - Öppnar sidan för val av kanaler i boxar samt val av program för respektive bild zon. Ljud Öppnar sidan för val av ljudkälla och volymreglering för respektive ljud zon Inställningar Öppnar meny för inställningar i systemet. Här hanteras kanalutbud och kanalplats i digitalboxar, namn på etiketter och inställningar för presets och lokala paneler. 4

5 Obs! I vissa versioner måste en PIN kod anges för att kunna öppna menyn. 5

6 Inställningar Digitalboxar Välj Inställningar i huvudmenyn för att öppna meny för inställningar och välj därefter Boxar Välj vilken av de anslutna boxarna som skall redigeras för att starta inställningen. (Beroende på utförande kan antalet boxar variera) 6

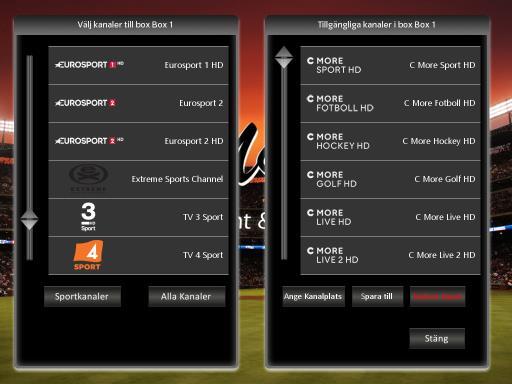

7 I listan till vänster finns samtliga kanaler i Visat och Canal Digital s utbud tillgängliga. Listan kan scrollas med slidern till vänster eller genom att dra listan uppåt/nedåt med finger/muspekare. Här finns även en funktion för att direkt hoppa till Sportkanaler eller att visa alla kanaler. För att välja en kanal till aktuell box markeras denna med finger/musklick varefter den kommer att visas i listan till höger, även denna lista kan scrollas upp/ned. Om en kanal lagts till av misstag tas den bort genom att först markera den med finger/musklick i den högra listan och därefter välja Radera Kanal När samtliga kanaler har lagts till måste respektive kanals kanalplats i boxen, dvs. det nummer som används för att välja kanalen med fjärrkontroll, ställas in. 7

8 Markera den kanal som kanalplatsen skall anges för med finger/musklick i den högra listan. Välj sedan Ange Kanalplats för att öppna meny för redigering av kanalplats. I denna meny visas aktuell kanalplats för kanalen. Skriv in den nya kanalplatsen med knapparna till höger och avsluta med OK för att spara inställningen och återgå till föregående meny. Om kanalplatsen inte behöver ändras stängs menyn med Avbryt. 8

9 När samtliga kanalplatser har lagts in är det dags att spara dessa inställningar till systemet. Välj Spara till för att öppna denna funktion. I denna meny väljs först vilka boxar som inställningarna skall sparas till, därefter sparas alla inställningar med knapen Spara och systemet återgår till meny för val av box att redigera. OBS! Efter redigering av kanalplatser i digitalboxar måste tidigare sparade presets ställas in och sparas på nytt igen, i annat fall fungerar inte kanalval i presets korrekt. (Se Spara Presets ) 9

10 Redigera Etiketter Välj Inställningar i huvudmenyn för att öppna meny för inställningar och välj därefter Etiketter för att öppna redigeringsfunktionen. Välj den etikett som skall redigeras i meny ovan och till vänster om tangentbordet. Aktuell text i etiketten visas nu i det gula fältet och kan redigeras med tangentbordet, spara med OK funktionen. Välj Stäng för att avsluta redigeringsfunktionen och återgå till meny för inställningar. Observera att antalet ljud- & bildzoner varierar beroende på version av MediaControl. 10

11 Spara Presets Med denna funktion kan Du spara samtliga aktuella inställningar för kanalval, ljud och bild i samtliga zoner i systemet som ett preset som snabbt kan återkallas från huvudmenyn. Välj Inställningar i huvudmenyn för att öppna meny för inställningar och välj därefter Presets för att öppna funktionen för att redigera och spara presets. Välj det preset till vilket aktuella inställningar skall sparas till i menyn till vänster, redigera namnet om så önskas och välj därefter OK för att spara och återgå till huvudmenyn. OBS! Efter redigering av kanalplatser i digitalboxar (Se Inställningar Digitalboxar ) måste presets ställas in och sparas på nytt igen, i annat fall fungerar inte kanalval i presets korrekt. 11

12 Schemalägga presets Beroende på version av MediaControl kan Ditt system vara utrustat med funktion för schemaläggning av presets. Denna funktion används för att automatisera styrningen av bild och ljud så att alla inställningar för ex.vis en match sker helt automatiskt vid en i förväg inprogrammerad tidpunkt. Välj Inställningar i huvudmenyn för att öppna meny för inställningar och välj därefter Schema för att öppna funktionen för att schemalägga ett eller flera presets. Välj därefter det preset som skall schemaläggas. 12

13 Varje preset kan schemaläggas vid upp till tio olika tillfällen. Klicka/Peka på den position som skall redigeras för att ändra datum & tidpunkt. Ställ in önskat datum & tidpunkt som Du vill att Ditt preset skall aktiveras och avsluta sedan med Spara för att återgå till föregående meny. 13

14 När Du gjort datum- & tidsinställningar för schemaläggning av ett preset måste Du välja vilka av de inprogrammerade tiderna som skall vara aktiva, detta sker genom att klicka/peka i rutan Aktiv intill Datum & Starttid. 14

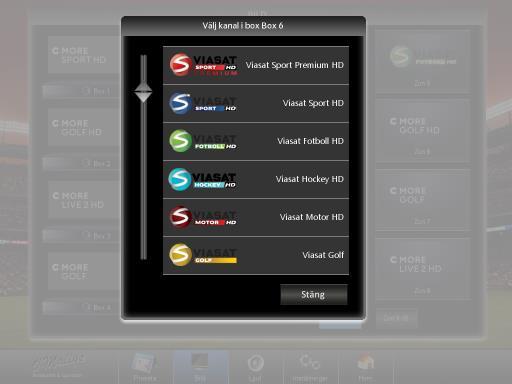

15 Välja kanal i Digitalbox Välj Bild i huvudmenyn för att öppna meny för bild och kanalval. Peka/klicka på Namnet i den box som kanal skall ställas in för att öppna listan med tillgängliga kanaler. Välj önskad kanal i listan och markera denna genom att peka/klicka på den, menyn stängs automatiskt efter val. Listan kan scrollas med slidern till vänster eller genom att dra listan uppåt/nedåt med finger/muspekare. 15

16 Aktuellt kanalval för respektive box visas med kanalens logotype/namn. 16

17 Välja bildkälla(box) till zon. Välj Bild i huvudmenyn för att öppna meny för bild och kanalval. Peka/klicka på den bildkälla som skall visas i en zon, drag den till den aktuella zonen och släpp den där. I system med fler än 8 zoner måste Du även välja vilken grupp av bildzoner som är aktuell. Peka/Klicka i en bild zon för att koppla bort bildkällan 17

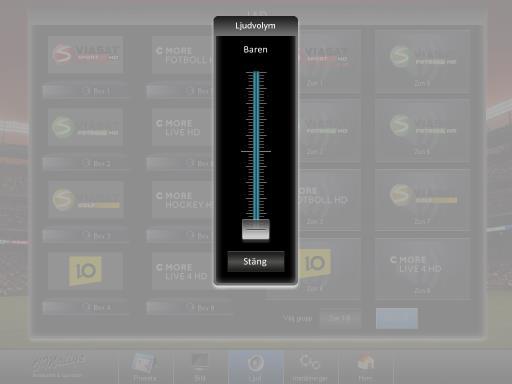

18 Välja ljudkälla(box) till zon. Välj Ljud i huvudmenyn för att öppna meny för val av ljudkälla(box). Peka/klicka på den ljudkälla som skall distribueras till en zon, drag den till den aktuella zonen och släpp den där. I system med fler än 8 zoner måste Du även välja vilken grupp av ljudzoner som är aktuell. Peka/Klicka i den övre delen av en ljud zon för att koppla bort ljudkällan Reglera ljudnivå i zon Öppna reglage för ljudnivå genom att Peka/Klicka i den nedre delen av den aktuella ljudzonen. 18

19 Lokala paneler Beroende på version av MediaControl kan Ditt system vara utrustat med lokala styrpaneler. De lokala styrpanelerna används för programval och ljudnivå i endast en zon. Detta är användbart i större system där man vill låta gästen själv kunna välja program och styra ljudnivå. Val av aktiv lokal panel sker från menyn inställningar -> Zon-paneler. 19

20 Vid aktivering av en lokal panel blir knappar för programval och reglering av ljudnivå tillgängliga. När en lokal panel har aktiverats för en zon markeras detta med en röd markering av den aktuella zonen och det går inte att ändra programkälla för ljud/bild annat än från den lokala panelen, reglage för ljudnivå är alltid tillgängligt. Observera att vid val från en lokal panel följer alltid ljudet den valda bildkällan. 20

21 Installera och konfigurera appcue. För att kunna starta MediaControl i surfplattor och datorer används appcue. appcue för ipad & iphone finns att hämta på App Store appcue för Android finns att hämta på Google Play appcue för Windows finns att hämta på Efter nedladdning och installation av appcue måste denna konfigureras. ipad & iphone, Android Vid första start av appcue visas denna bild. Öppna setupmenyn med de tre strecken. Välj Settings 21

22 Klicka på + för att lägga till ett system. Ge Ditt system ett namn (valfritt) under Site name Fyll i CueServer under Server magic name Fyll i CueClient1 under Magic name för den första enheten med appcue, CueClient2 för den andra enheten med appcue. Välj sedan OK 22

23 Ställ in reglagen enligt ovan och tryck därefter på pilen uppe till vänster för att återgå till huvudmenyn. Klicka på namnet för Ditt system (Sportbaren) för att hämta och starta touchpanelen från styrsystemet. 23

24 Gå till inställningar för appcue under panelens Inställningar eller i appen och aktivera Fullscreen mode för att ta bort namnlisten. 24

25 Windows Välj New för att lägga till Ditt system Ge Ditt system ett namn (valfritt) under Site name Fyll i CueServer under Server magic name Fyll i CueClient1 under Magic name för den första enheten med appcue, CueClient2 för den andra enheten med appcue. Välj sedan OK 25

26 Klicka på Start för att hämta och starta touchpanelen från styrsystemet. 26

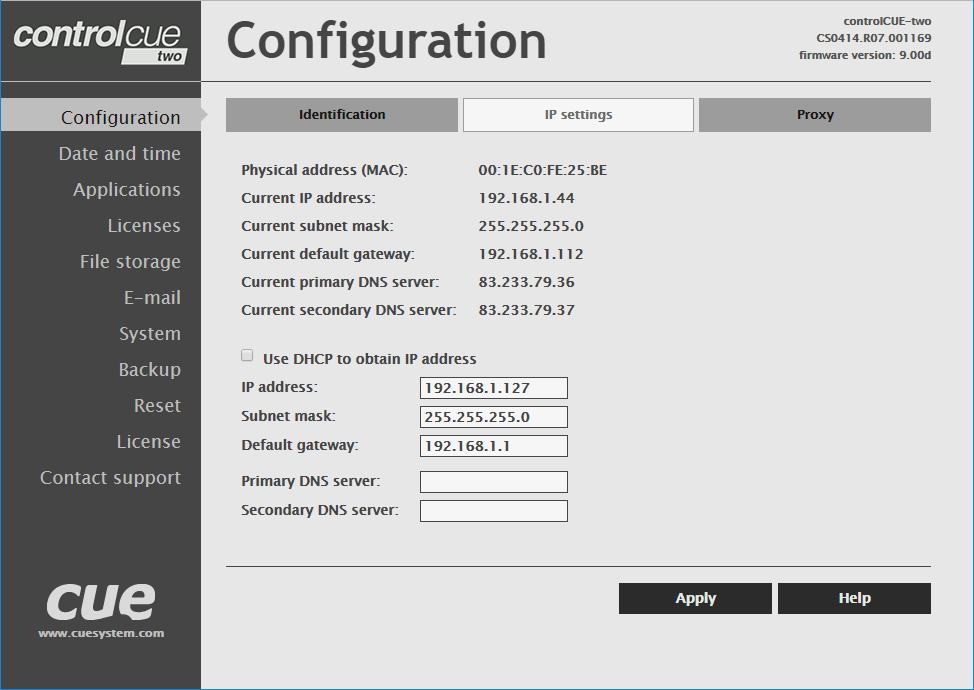

27 Lokalt nätverk MediaControl levereras förkonfigurerat med fast IP adress , Nätmask och Gateway för controllern controlcue-versatile. För att ändra dessa inställningar är det nödvändigt att ansluta controllern till en dator med ip adress i samma segment ( xxx) och därefter surfa till IP adress för att öppna webgränssnittet för controllern. Fyll önskad IP adress, Nätmask och Gateway eller välj Use DHCP to obtain IP adress för att använda en dynamiskt tilldelad IP-adress (kräver router med DHCP funktion aktiverad) och bekräfta med Apply. 27
