1 Användarmanual FlexiSwitch/FlexiSwitchRF FlexiSwitchRF GSM Remote Switch & Alarm

2 Läs detta innan du använder FlexiSwitch /FlexiSwitchRF! Skaparna av FlexiSwitch ifrånsäger sig allt ansvar för eventuella materiella samt immateriella skador som kan uppstå vid användandet av produkten. Produkten brukas på användarens eget ansvar. 1/

3 Funktionsbeskrivning Egenskaper FlexiSwitch är en styr- och övervakningsapplikation som kommunicerar med användaren med SMS-meddelanden över GSM-nätet. FlexiSwitch har reläutgångar och radiostyrda brytare som styrs med SMS och man kan fråga enheten om status för bl.a. ingångar, utgångar och temperaturer. FlexiSwitch kan vid olika händelser larma upp till tre mottagare med SMS. Trådlösa strömbrytare (kan väljas bort) FlexiSwitch kan styra upp till fyra trådlösa strömbrytare som kopplas mellan vägguttag och förbrukare. Dessa kan styra t.ex. lampor eller element med en maximal effekt på 3860W. Reläutgångar och sirenutgång FlexiSwitch har två reläutgångar, potentialfria eller 12V beroende på variant. Den har även en 12V-sirenutgång för inkoppling av siren när den används som inbrottslarm. Larm-/statusingångar Larm-/statusingångarna kopplas till någon typ av brytande kontakt. Om kontakten bryts larmar FlexiSwitch med SMS. Vid larm på ingång 1 skickar den först SMS och ringer sedan upp larmnumret (DN). Vid larm på ingång 2 skickar den endast SMS. Ingång 3 är endast en statusingång och genererar inga larm. Ingångslarmet går att stänga av. Temperaturövervakning FlexiSwitch har två ingångar för temperatursensorer. Ingångarna har inställbara övre och nedre larmgränser. Om temperaturen stiger eller sjunker utanför inställda gränser, larmar FlexiSwitch med SMS. Det går även att se temperaturerna i ett statusmeddelande. Temperaturlarmet går att stänga av. Batteribackup och övervakning av nätspänning Om nätspänningen försvinner eller kommer tillbaka skickar FlexiSwitch ett larmmeddelande med rubriken ACAlarm. När nätspänning saknas drivs den av 9V batteriet och det är fortfarande möjligt att få information om temperaturer och ingångsstatus från enheten. OBS! Reläerna dras ej när enheten drivs av 9V batteriet. Batteriet bör vara av Litiumtyp och ska endast användas som backup, alltså ej för kontinuerlig drift av enheten. Batteriet bör bytas efter strömavbrott. 2/

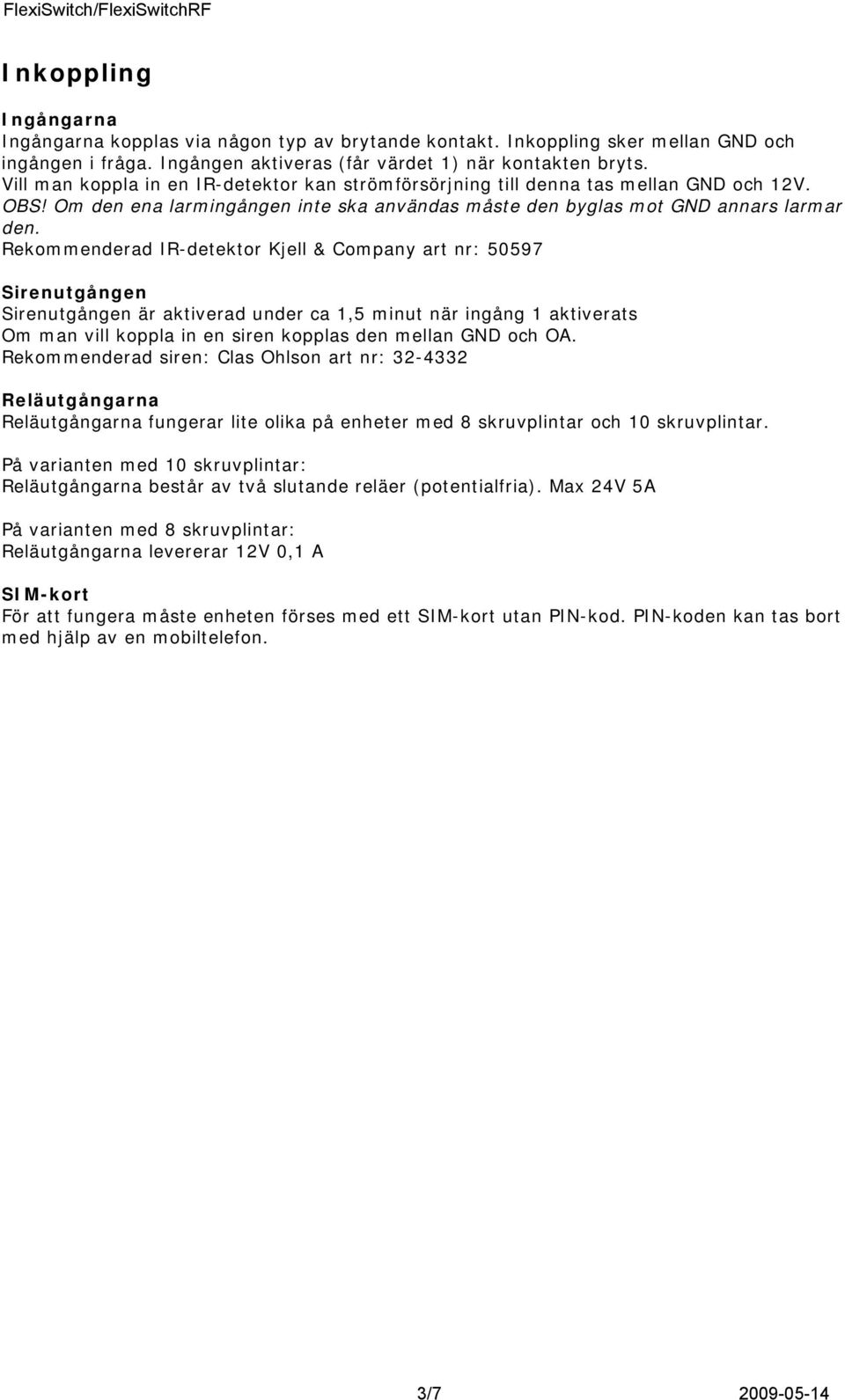

4 Inkoppling Ingångarna Ingångarna kopplas via någon typ av brytande kontakt. Inkoppling sker mellan GND och ingången i fråga. Ingången aktiveras (får värdet 1) när kontakten bryts. Vill man koppla in en IR-detektor kan strömförsörjning till denna tas mellan GND och 12V. OBS! Om den ena larmingången inte ska användas måste den byglas mot GND annars larmar den. Rekommenderad IR-detektor Kjell & Company art nr: Sirenutgången Sirenutgången är aktiverad under ca 1,5 minut när ingång 1 aktiverats Om man vill koppla in en siren kopplas den mellan GND och OA. Rekommenderad siren: Clas Ohlson art nr: Reläutgångarna Reläutgångarna fungerar lite olika på enheter med 8 skruvplintar och 10 skruvplintar. På varianten med 10 skruvplintar: Reläutgångarna består av två slutande reläer (potentialfria). Max 24V 5A På varianten med 8 skruvplintar: Reläutgångarna levererar 12V 0,1 A SIM-kort För att fungera måste enheten förses med ett SIM-kort utan PIN-kod. PIN-koden kan tas bort med hjälp av en mobiltelefon. 3/

5 Konfigurering Fråga om aktuella parametrar För att se aktuella parametrar skickar man kommandot 000 PAR (000 är behörighetskoden) FlexiSwitch svarar då avsändaren med ett meddelande liknande nedanstående: Param. Anger orsaken till meddelandet T1H=+25 Talar om övre larmgränsen på temperaturingång 1 T1L=-10 Talar om nedre larmgränsen på temperaturingång 1 T2H=-05 Talar om övre larmgränsen på temperaturingång 2 T2L=-07 Talar om nedre larmgränsen på temperaturingång 2 MNA= Talar om första SMS-numret MNB= Talar om andra SMS-numret MNC= Talar om tredje SMS-numret DN= Talar om numret för uppringande larm Ställa in parametrar Parametrarna anges genom att ett eller flera meddelanden skickas till FlexiSwitch. Meddelandet inleds med den tre tecken långa säkerhetskoden (som standard 000) följd av ett eller flera av nedanstående parameterkommandon. Alla parametrar ska skrivas med stora bokstäver direkt följda av deras värde. Temperaturgränserna anges med plus- eller minustecken och två siffror, 0ºC anges som +00. FlexiSwitch svarar med ett parametermeddelande för att man ska se att ändringarna utförts. Följande parametrar kan anges för FlexiSwitch: Exempel: PWD Byter behörighetskod för FlexiSwitch PWD123 (Giltiga tecken 0-9, A-Z) MNA Ställer in första SMS-numret MNA MNB Ställer in andra SMS-numret MNB MNC Ställer in tredje SMS-numret MNC DN Ställer in numret för uppringande larm DN T1H Ställer in övre larmgräns för tempingång 1 T1H+25 T1L Ställer in nedre larmgräns för tempingång 1 T1L+05 T2H Ställer in övre larmgräns för tempingång 2 T2H-20 T2L Ställer in nedre larmgräns för tempingång 2 T2L-30 RF1 Ställer in radiokanalen för trådlösa brytare till 1 RF1 RF2 Ställer in radiokanalen för trådlösa brytare till 2 RF2 RF3 Ställer in radiokanalen för trådlösa brytare till 3 RF3 RF4 Ställer in radiokanalen för trådlösa brytare till 4 RF4 RF5 Ställer in radiokanalen för trådlösa brytare till 5 RF5 Exempel på hur ett parametermeddelande kan se ut: 000 PWD321 MNA MNB DN T1H+25 T2L-07 Kommandot i ovanstående exempel ändrar behörighetskoden till 321, tar bort första SMSnumret, ställer in andra SMS-numret till , numret för uppringande larm till , övre larmgräns för tempingång 1 till +25 ºC och nedre larmgräns för tempingång 2 till -7ºC. Lär in trådlösa strömbrytare och återställ behörighetskod För att lära in de trådlösa strömbrytarna och återställa lösenordet används knappen på baksidan av FlexiSwitch. Man behöver ett smalt föremål t.ex. spetsen på en kulspetspenna för att trycka på knappen. OBS! Om man planerar att ändra radiokanal måste man göra det innan man lär in dosorna. Tillvägagångssätt: Koppla ur strömförsörjningen och eventuellt batteri. Håll in knappen på FlexiSwitch samtidigt som strömförsörjningen kopplas in. Displayen visar under 3 sekunder Password reset!. Lösenordet är nu återställt till 000. Displayen visar Learning remote O1. Håll in knappen på den trådlösa brytaren du vill ska reagera på O1 tills dioden på den börjar blinka. När dioden slutar blinka är brytaren inlärd. Detta går normalt mycket fort! Tryck in knappen på FlexiSwitch, displayen visar Learning remote O2. Håll in knappen på den trådlösa brytaren du vill ska reagera på O2 tills dioden på den börjar blinka. När dioden slutar blinka är brytaren inlärd. Detta går normalt mycket fort! Upprepa proceduren för brytare O3 och O4 Tryck in knappen på FlexiSwitch för att avsluta inlärningsproceduren. 4/

6 Användning Skicka ett kommando FlexiSwitch manövreras med något av kommandona i texten nedan. Meddelandet inleds med den tre tecken långa behörighetskoden (som standard 000) följd av ett eller flera kommandon. Alla kommandon ska skrivas med stora bokstäver. Exempel: 000 O3OFF O1ON FlexiSwitch svarar med ett statusmeddelande för att man ska se att kommandot utförts. Om man inte vill ha bekräftelse på sitt kommando avslutas kommandot med. (punkt) Statusfråga När man vill ha värden på ingångar, utgångar, temperaturer eller nätspänning skickar man kommandot STATUS till FlexiSwitch. Den kommer då att svara det avsändande telefonnumret med ett meddelande innehållande samtliga värden. Meddelandet blir liknande nedanstående: Status Rubriken, anger orsaken till meddelandet O1=ON Anger om trådlös brytare 1 är av eller på O2=OFF Anger om trådlös brytare 2 är av eller på O3=OFF Anger om trådlös brytare 3 är av eller på O4=OFF Anger om trådlös brytare 4 är av eller på I1=0 Anger värdet på ingång 1 (0 = Sluten, 1 = Öppen) I2=0 Anger värdet på ingång 2 (0 = Sluten, 1 = Öppen) I3=0 Anger värdet på ingång 3 (0 = Sluten, 1 = Öppen) T1=+21 Anger temperatur i ºC på tempingång 1 (N/A = Sensor ej ansluten) T2=+21 Anger temperatur i ºC på tempingång 2 (N/A = Sensor ej ansluten) TA=OFF Anger om temperaturlarmet är av eller på IA=OFF Anger om ingångs-/inbrottslarmet är av eller på AC=ON Anger om nätspänning finns DI=ON Anger om displaybelysningen är av eller på De trådlösa strömbrytarna De trådlösa strömbrytarna styrs med följande kommandon (Nedanstående O är en bokstav): O1ON (Slår på trådlös brytare 1) O1OFF (Slår av trådlös brytare 1) O2ON (Slår på trådlös brytare 2) O2OFF (Slår av trådlös brytare 2) O3ON (Slår på trådlös brytare 3) O3OFF (Slår av trådlös brytare 3) O4ON (Slår på trådlös brytare 4) O4OFF (Slår av trådlös brytare 4) Reläutgångarna O3 och O4 Reläutgångarnas lägen styrs parallellt med de trådlösa brytarna men kan även slås på med tidsbegränsning via följande specialkommandon: O3PU00 O3PU99 (01-99 slår på utgången under 1 till 99 minuter, 00 slår på utgången under 0,5 sekunder) Exempel för att slå på O3 under 5 minuter: O3PU05 (Samma sak gäller O4) OBS! Noggrannheten för denna funktion är ± 1 minut När FlexiSwitch larmar När FlexiSwitch larmar skickar den ett meddelande med samma upplägg som vid statusfråga, rubriken talar om vad som är orsak till larmet. Ett meddelande skickas till vardera av SMS-numren. Larm-/statusingångarna Larm-/statusingångarna kopplas till någon typ av brytande kontakt. Om kontakten bryts larmar FlexiSwitch med SMS. Vid larm på ingång 1 skickar den först SMS och ringer sedan upp larmnumret (DN). Vid larm på ingång 2 skickar den endast SMS. Ingång 3 är endast en statusingång och genererar inga larm. Ingångslarmet går att stänga av. Nedanstående rubriker är orsakade av ingångslarm: I1Alarm = Larm på ingång 1 I2Alarm = Larm på ingång 2 5/

7 Temperaturövervakning Temperaturingångarna har inställbara övre och nedre larmgränser. Om temperaturen stiger eller sjunker utanför inställda gränser larmar FlexiSwitch via SMS. Nedanstående rubriker är orsakade av temperaturlarm: T1 High = Tempingång 1 högre än övre gräns T2 High = Tempingång 2 högre än övre gräns T1 Low = Tempingång 1 lägre än nedre gräns T2 Low = Tempingång 2 lägre än nedre gräns Slå av och på ingångs- och temperaturlarm Temperaturlarmet slås av och på med kommandona TAON (slår på) och TAOFF (slår av). Ingångslarmet slås av och på med kommandona IAON (slår på) och IAOFF (slår av). Batteribackup och övervakning av nätspänning Om nätspänningen försvinner eller kommer tillbaka skickar FlexiSwitch ett larmmeddelande med rubriken ACAlarm. När nätspänning saknas drivs den av 9V batteriet och det är fortfarande möjligt att få information om temperaturer och ingångsstatus från enheten. OBS! Reläerna dras ej när enheten drivs av 9V batteriet. Batteriet bör vara av Litiumtyp och ska endast användas som backup alltså ej för kontinuerlig drift av enheten. Batteriet bör bytas efter strömavbrott. Slå av och på displaybelysningen Displaybelysningen slås av och på med kommandona DION (slår på) och DIOFF (slår av). 6/

8 Kopplingsschema in- och utgångar Variant med 8 skruvplintar Variant med 10 skruvplintar FlexiSwitchRF GSM Remote Switch & Alarm FlexiSwitchRF GSM Remote Switch & Alarm GND (-) 12V (+) I1 I2 I3 O1 O2 OA I1 I2 I3 GND (-) 12V (+) OA O3 O3 O4 O4 7/
