Bruksanvisning SMART SMS BOX SE TE 1000 / TE 1110 Version 2.9. Tack för att du valt Smart SMS Box

Transkript

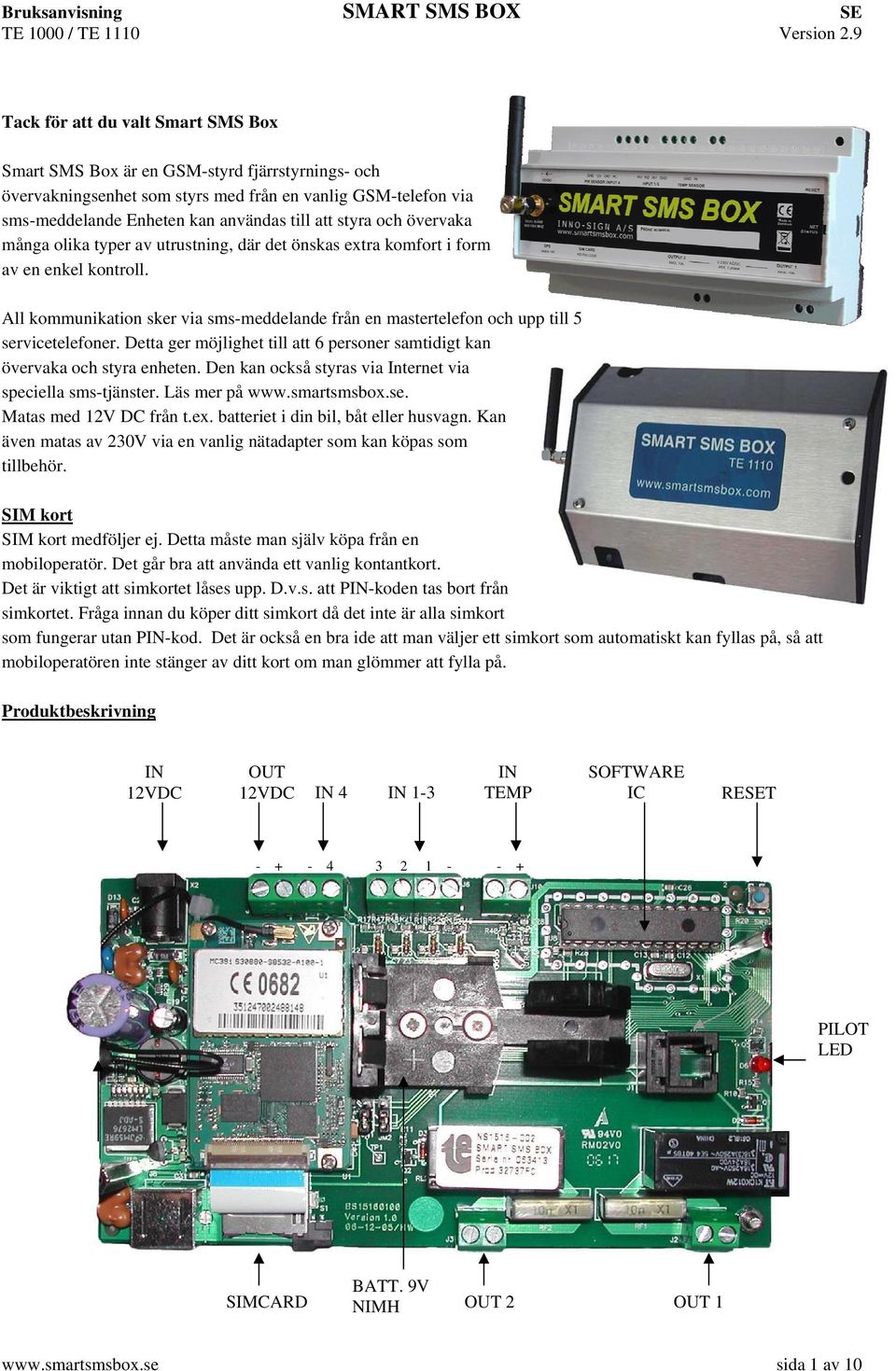

1 Tack för att du valt Smart SMS Box Smart SMS Box är en GSM-styrd fjärrstyrnings- och övervakningsenhet som styrs med från en vanlig GSM-telefon via sms-meddelande Enheten kan användas till att styra och övervaka många olika typer av utrustning, där det önskas extra komfort i form av en enkel kontroll. All kommunikation sker via sms-meddelande från en mastertelefon och upp till 5 servicetelefoner. Detta ger möjlighet till att 6 personer samtidigt kan övervaka och styra enheten. Den kan också styras via Internet via speciella sms-tjänster. Läs mer på Matas med 12V DC från t.ex. batteriet i din bil, båt eller husvagn. Kan även matas av 230V via en vanlig nätadapter som kan köpas som tillbehör. SIM kort SIM kort medföljer ej. Detta måste man själv köpa från en mobiloperatör. Det går bra att använda ett vanlig kontantkort. Det är viktigt att simkortet låses upp. D.v.s. att PIN-koden tas bort från simkortet. Fråga innan du köper ditt simkort då det inte är alla simkort som fungerar utan PIN-kod. Det är också en bra ide att man väljer ett simkort som automatiskt kan fyllas på, så att mobiloperatören inte stänger av ditt kort om man glömmer att fylla på. Produktbeskrivning IN 12VDC OUT 12VDC IN 4 IN 1-3 IN TEMP SOFTWARE IC RESET PILOT LED SIMCARD BATT. 9V NIMH OUT 2 OUT 1 sida 1 av 10

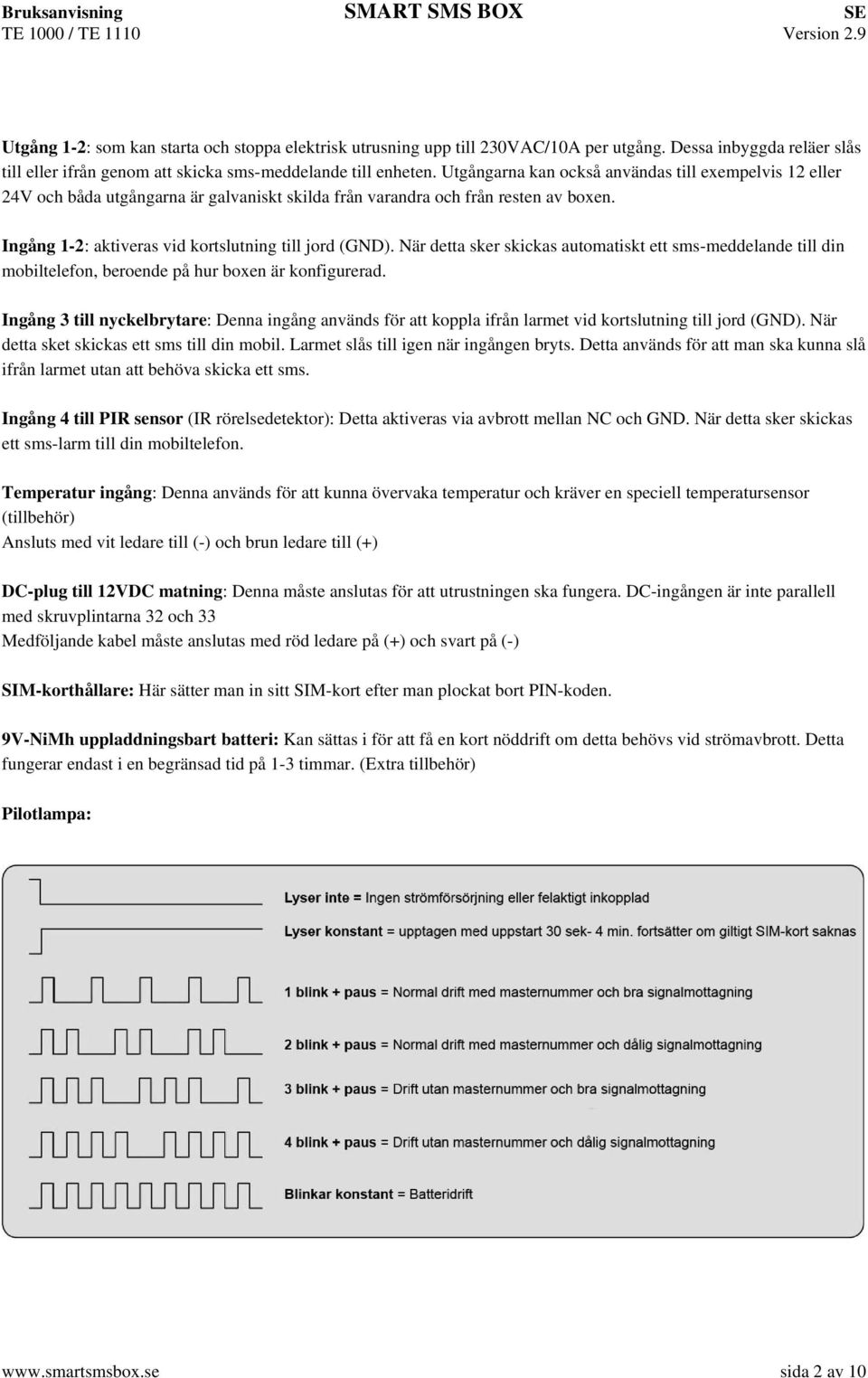

2 Utgång 1-2: som kan starta och stoppa elektrisk utrusning upp till 230VAC/10A per utgång. Dessa inbyggda reläer slås till eller ifrån genom att skicka sms-meddelande till enheten. Utgångarna kan också användas till exempelvis 12 eller 24V och båda utgångarna är galvaniskt skilda från varandra och från resten av boxen. Ingång 1-2: aktiveras vid kortslutning till jord (GND). När detta sker skickas automatiskt ett sms-meddelande till din mobiltelefon, beroende på hur boxen är konfigurerad. Ingång 3 till nyckelbrytare: Denna ingång används för att koppla ifrån larmet vid kortslutning till jord (GND). När detta sket skickas ett sms till din mobil. Larmet slås till igen när ingången bryts. Detta används för att man ska kunna slå ifrån larmet utan att behöva skicka ett sms. Ingång 4 till PIR sensor (IR rörelsedetektor): Detta aktiveras via avbrott mellan NC och GND. När detta sker skickas ett sms-larm till din mobiltelefon. Temperatur ingång: Denna används för att kunna övervaka temperatur och kräver en speciell temperatursensor (tillbehör) Ansluts med vit ledare till (-) och brun ledare till (+) DC-plug till 12VDC matning: Denna måste anslutas för att utrustningen ska fungera. DC-ingången är inte parallell med skruvplintarna 32 och 33 Medföljande kabel måste anslutas med röd ledare på (+) och svart på (-) SIM-korthållare: Här sätter man in sitt SIM-kort efter man plockat bort PIN-koden. 9V-NiMh uppladdningsbart batteri: Kan sättas i för att få en kort nöddrift om detta behövs vid strömavbrott. Detta fungerar endast i en begränsad tid på 1-3 timmar. (Extra tillbehör) Pilotlampa: sida 2 av 10

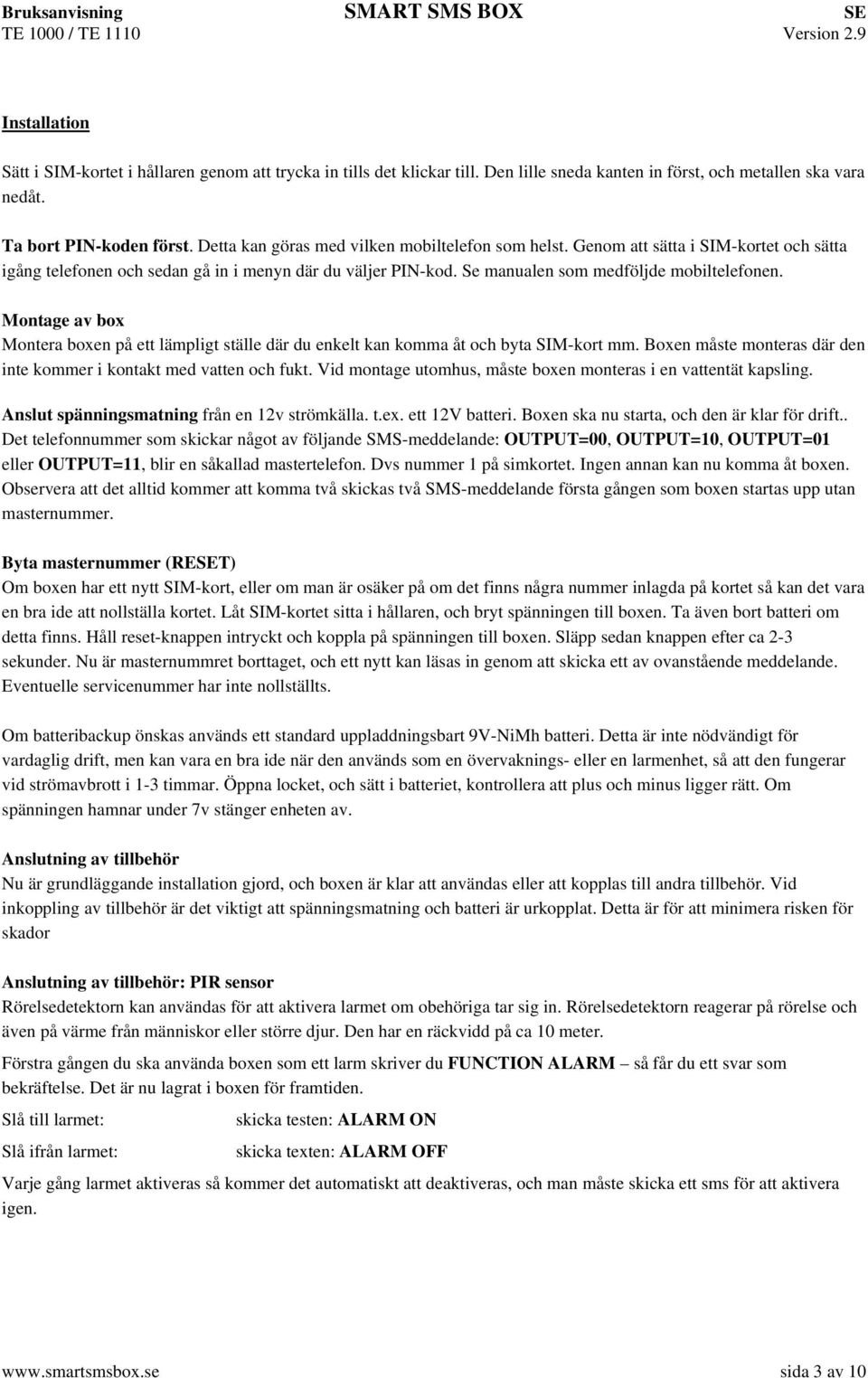

3 Installation Sätt i SIM-kortet i hållaren genom att trycka in tills det klickar till. Den lille sneda kanten in först, och metallen ska vara nedåt. Ta bort PIN-koden först. Detta kan göras med vilken mobiltelefon som helst. Genom att sätta i SIM-kortet och sätta igång telefonen och sedan gå in i menyn där du väljer PIN-kod. Se manualen som medföljde mobiltelefonen. Montage av box Montera boxen på ett lämpligt ställe där du enkelt kan komma åt och byta SIM-kort mm. Boxen måste monteras där den inte kommer i kontakt med vatten och fukt. Vid montage utomhus, måste boxen monteras i en vattentät kapsling. Anslut spänningsmatning från en 12v strömkälla. t.ex. ett 12V batteri. Boxen ska nu starta, och den är klar för drift.. Det telefonnummer som skickar något av följande SMS-meddelande: OUTPUT=00, OUTPUT=10, OUTPUT=01 eller OUTPUT=11, blir en såkallad mastertelefon. Dvs nummer 1 på simkortet. Ingen annan kan nu komma åt boxen. Observera att det alltid kommer att komma två skickas två SMS-meddelande första gången som boxen startas upp utan masternummer. Byta masternummer (RESET) Om boxen har ett nytt SIM-kort, eller om man är osäker på om det finns några nummer inlagda på kortet så kan det vara en bra ide att nollställa kortet. Låt SIM-kortet sitta i hållaren, och bryt spänningen till boxen. Ta även bort batteri om detta finns. Håll reset-knappen intryckt och koppla på spänningen till boxen. Släpp sedan knappen efter ca 2-3 sekunder. Nu är masternummret borttaget, och ett nytt kan läsas in genom att skicka ett av ovanstående meddelande. Eventuelle servicenummer har inte nollställts. Om batteribackup önskas används ett standard uppladdningsbart 9V-NiMh batteri. Detta är inte nödvändigt för vardaglig drift, men kan vara en bra ide när den används som en övervaknings- eller en larmenhet, så att den fungerar vid strömavbrott i 1-3 timmar. Öppna locket, och sätt i batteriet, kontrollera att plus och minus ligger rätt. Om spänningen hamnar under 7v stänger enheten av. Anslutning av tillbehör Nu är grundläggande installation gjord, och boxen är klar att användas eller att kopplas till andra tillbehör. Vid inkoppling av tillbehör är det viktigt att spänningsmatning och batteri är urkopplat. Detta är för att minimera risken för skador Anslutning av tillbehör: PIR sensor Rörelsedetektorn kan användas för att aktivera larmet om obehöriga tar sig in. Rörelsedetektorn reagerar på rörelse och även på värme från människor eller större djur. Den har en räckvidd på ca 10 meter. Förstra gången du ska använda boxen som ett larm skriver du FUNCTION ALARM så får du ett svar som bekräftelse. Det är nu lagrat i boxen för framtiden. Slå till larmet: skicka testen: ALARM ON Slå ifrån larmet: skicka texten: ALARM OFF Varje gång larmet aktiveras så kommer det automatiskt att deaktiveras, och man måste skicka ett sms för att aktivera igen. sida 3 av 10

4 Anslutning av tillbehör: Siren Man kan ansluta en siren till utgångsrelä 2. Denna kommer automatiskt att aktiveras vid larm. Skriv: BELL ON eller BELL OFF slå till eller slå ifrån funktionen. Du kan även slå till sirenen manuellt genom att skicka meddelandet OUTPUT=01 och slå ifrån genom att skriva OUTPUT=00 Anslutning av tillbehör: Elektrisk apparat Man kan ansluta elektriska apparater på utgångsrelä 1 eller 2 vid behov. Slå till apparaten genom att skriva OUTPUT=10 och slå ifrån igen med OUTPUT=00 Efter 10 sekunder drar det inbyggda reläet och startar t.ex. värmen. Du får ett svar via sms med en bekräftelse. Obs! Båda relä klarar max 230VAC. Anslutning av tillbehör: Dörrkontakter och andra sensorer. Du kan ansluta hur många kontakter och larmenheter som du vill på de tre digitala ingångarna. Exempelvis Dörrkontakter, vibrationssensorer, brandlarm, vätskelarm mm. Boxen reagerar på ändringar. D.v.s. om ingången bryts eller sluts. Förstra gången du ska använda boxen som ett larm skriver du FUNCTION ALARM så får du ett svar som bekräftelse. Det är nu lagrat i boxen för framtiden. Om du vill att boxen alltid ska meddela en ändring på någon av ingångarna så ska man skicka meddelandet FUNCTION SWITCH. Tänk på att detta kan generera väldigt många larm om man har en rörelsedetektor eller vibrationssensor installerad. Anslutning av tillbehör: Temperatursensor Boxen har flera olika möjligheter med temperatursensorn. Den passar utmärkt till värmestyrning, temperaturlarm, och temperaturövervakning. Ansluts med två ledningar. Den vite ska anslutas till plint 42, och den brune ska anslutas till plint 43. Medföljande anslutningskabel är 5 meter lång, och kan förlängas till max 15 meter. Skicka t.ex. meddelandet TEMP till boxen så får du svar från boxen med aktuell temperatur. Om temperaturgivaren är felaktigt inkopplad så visar den istället 0 eller --- Följande kommandon kan skickas till boxen för temperaturgivaren: TEMP Svarar med aktuellt temperatur och temperaturinställningar. TAON / TAOFF Slå till eller från Temperaturalarm. TALXXX / TAHXXX Inställning av larmgränser för temperaturlarm. TAL = lägsta temp. TAH = högsta temp. T.ex. TAL15 Man behöver inte skriva sida 4 av 10

5 HCON / HCOFF Värmestyrning via Utgång 1. (ON/OFF). Om HC är ON så har den prioritet över utgång 1. det betyder att du inte kan skriva OUTPUT=10 HCXXX Ställer in önskad temperatur när värmestyrning är aktiverat. T.ex. HC18 HCHXX Ställ in önskad hysteres på värmestyrningen. XX är t.ex. 01". Exempel på värmestyrning i sommarhus, stuga eller husvagn: Montera givaren i det rum där man vill kontrollera värmen. För att styr värme på mer än 10A utgång 1 kopplas till t.ex. en kontaktor, som i sin tur kopplas till elementen. Givaren fungerar nu som en termostat som automatiskt reglerar värmen. Skicka meddelandet HC18, för att boxen ska hålla 18 grader via utgång 1. Glöm inte att skriva HCON för att slå till funktionen och HCOFF för att slå ifrån. HCH=1 betyder at hysteresen år 2 grader celsius (+/-1) dvs. att den slår till värmen om temperaturen går under 17 grader och slår ifrån om den går över 19 grader Om du vill ha ett larm om temperaturen t.ex. går under 0 grader eller över 30 grader skickar du TAL0 och TAH30. Anslutning av tillbehör: GPS mottagare Man kan ansluta en GPS mottagare till Smart SMS Box. Detta för att ge möjlighet att övervaka dess position via SMS. GPS-mottagarens kabel kan förlängas med en 6 meters förlängningskabel. GPS-larm / ankarvakt: som meddelar upp till 6 personer om boken skulle förflyttas från sin ursprungsposition Fråga aktuell position: Få exakt position i längd och breddgrader + tid noggrannhet på 0-10m. OBS! tiden som visas är i GMT GPS följer standarden: NMEA telegramtype RMC NMEA: National Marine Electronics Associations sida 5 av 10

6 Programbeskrivning Den inbyggda mjukvaran är förprogrammerad, d.v.s. med fasta meddelande och koder som inte kan ändras. De är skrivna för att det ska vara så enkelt som möjligt. Kom ihåg att alltid skriva med STORA bokstäver Smart SMS Boxen kan arbeta efter två olika läge: FUNCTION ALARM Fungerar som ett larm som man kan slå till eller ifrån med SMS-meddelande. Skickar automatiskt iväg ett sms om det larmet skulle lösas ut. Om larmet löser ut stängs det automatiskt av tills man slår till larmet igen genom med ett sms. Detta för att den inte ska skicka många meddelande för samma larm. Detta gäller inte temperaturlarmen. FUNCTION SWITCH För att i första hand fungerar som en fjärrstyrning. Skickar ett meddelande varje gång någon ingångarna ändras. Kan inte slås ifrån som i alarm-mode. sida 6 av 10

7 Meddelande till box Svar från box Förklaring STATUS status=in1 off / in2 off / in3 off / in4 off / out 1 off / out2 off / function switch /main on (14.0V) /alarm off/signal=24 Meddelande som visar aktuell status för boxen. Detta meddelande skickas oftast som kvittens när boxen tar emot meddelande, och skickas till alla på telefonlistan. (14.0V) betyder att den matas just nu av 14VDC Vid batteridrift är minsta tillåtna spänning 7.0V Under denna spänning stängs boxen av. Signal=24 visar mottagningen på GSM-nätet är 24 på en skala från 0 till 30. En signal under 10 inte bra. OUTPUT=10 status=... Aktiverar utgång nr. 1 Deaktiverar utgång nr. 2 OUTPUT=01 status=... Aktiverar utgång nr. 2 Deaktiverar utgång nr. 1 OUTPUT=00 status=... Deaktiverar utgång nr. 1 och 2 OUTPUT=11 status=... Aktiverar utgång nr. 1 och 2 FUNCTION ALARM status=... Styrningen fungerar som ett larm, som slås till och från med kommandona ALARM ON och ALARM OFF. Om larmet löser ut slås larmet automatiskt ifrån. Därefter måste man stå till larmet igen med ALARM ON. FUNCTION SWITCH status=... Styrningen fungerar som en strömbrytare, och skickar meddelande vid varje ändring på någon av ingångarna. ALARM ON status=... Aktiverar larmet. Denne kommando kan bara användas i alarm-mode ALARM OFF status=... Deaktiverar larmet. Denne kommando kan bara användas i alarm-mode No main! Running on battery (max 1 hour)(08.0v) alarm=in1changed/!-alarm deactivated-! Vid strömavbrott får man detta larm om boxen är utrustat med ett uppladdningsbart 9V batteri. Driftstiden är ca. 3 timmar med ett fulladdat batteri på 170mAh och ca 1 timme om PIR sensor eller GPS är ansluten. Meddelande från boxen i händelse av larm. Gäller endast alarm-mode (FUNCTION ALARM). Lamet slås sedan ifrån, och måste aktiveras igen. sida 7 av 10

8 Meddelande till box Svar från box Förklaring switch=in1 Changed/ alarm=pir sensor!-alarm deactivated-! Meddeande från box vid ändring på någon av ingångarna. Gäller endast i switch-mode (FUNCTION SWITCH) Meddelande från boxen i händelse av rörelselarmlarm från PIR-sensor. Gäller endast alarm-mode (FUNCTION ALARM). Lamet slås sedan ifrån, och måste aktiveras igen. BELL ON status=... Detta kommando används för att aktivera funktionen för att koppla en siren till utgång två. Denna kommer då att aktiveras i 30 sekunder vid larm. BELL OFF status=... Denne kommando slår ifrån funktionen igen SETNUM= Inmatning av servicenummer plats nummer 2. Kom ihåg + tecknet före landskoden Plats 1 är masternummret. DELNUM=2 Tar bort nummer 2 LISTNUM Svar 1: NUM 2= Svar 2: NUM 3=00 Svar 3: NUM 4=00 Svar 4: NUM 5=00 Svar 5: NUM 6=EMPTY GPS180 GPS0 gps active, pos=nxxxx.xxxx, Exxxxx.xxxx, fix ok, time=120511, date=170505, alarm setting=180m gps off, pos=nxxxx.xxxx, Exxxxx.xxxx, fix ok, time=120511, date=170505, alarm setting=0m Boxen svarar med 6 sms-meddelande till masternummret, om vilka servicenummer som är programmerade. Servicenummer 2 är med svensk landskod +46 och telefonnummer , telefonnummer 2-4 er raderade och nummer 5 er tomt. Ställer in GPS-larm på xxxx meter. Boxen skickar automatiskt iväg ett sms om den boxen förflyttas mer än xxxx meter från sin ursprungsposition. För varje xxxx meter skickas ett nytt sms Dock max 1 var 30:e minut. Den minsta larm-radien är 0,1 sjömil d.v.s. ca 180 meter. GPS måste ha kontakt med minst 3 sateliter för att få en noggrann position = fix ok. Time = UTC / GMT. Stäng av GPS-larm POS gps active, pos=nxxxx.xxxx, Exxxxx.xxxx, fix ok, time=120511, date=170505, alarm setting=180m Fråga aktuell position och inställning för GPS-larm gps alarm, pos=nxxxx.xxxx, Exxxxx.xxxx, fix ok, time=120511, date=170505, alarm setting=180m GPS-larm. sida 8 av 10

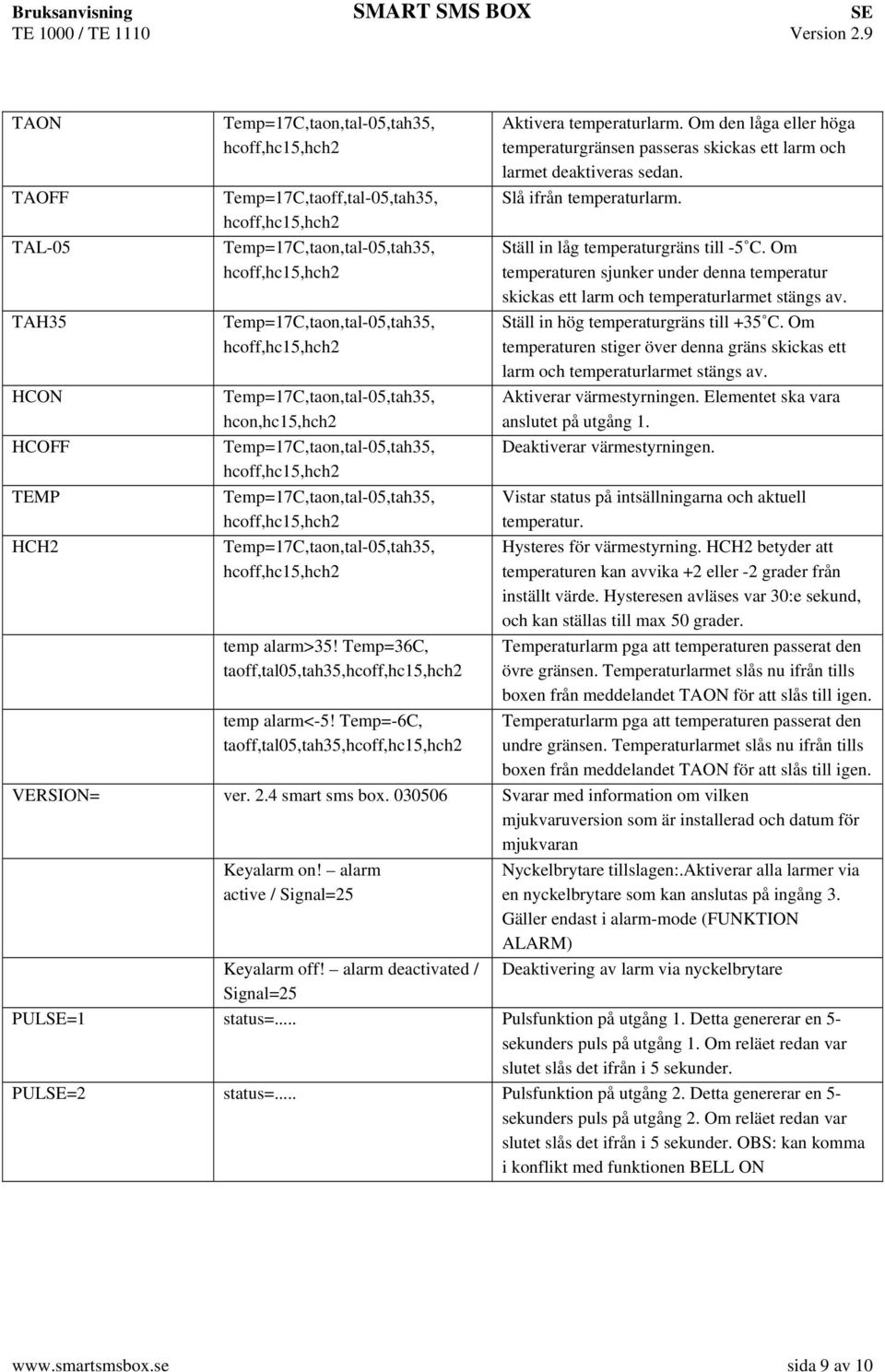

9 TAON TAOFF TAL-05 TAH35 HCON HCOFF TEMP HCH2 Temp=17C,taoff,tal-05,tah35, hcon,hc15,hch2 temp alarm>35! Temp=36C, taoff,tal05,tah35, temp alarm<-5! Temp=-6C, taoff,tal05,tah35, Aktivera temperaturlarm. Om den låga eller höga temperaturgränsen passeras skickas ett larm och larmet deaktiveras sedan. Slå ifrån temperaturlarm. Ställ in låg temperaturgräns till -5 C. Om temperaturen sjunker under denna temperatur skickas ett larm och temperaturlarmet stängs av. Ställ in hög temperaturgräns till +35 C. Om temperaturen stiger över denna gräns skickas ett larm och temperaturlarmet stängs av. Aktiverar värmestyrningen. Elementet ska vara anslutet på utgång 1. Deaktiverar värmestyrningen. Vistar status på intsällningarna och aktuell temperatur. Hysteres för värmestyrning. HCH2 betyder att temperaturen kan avvika +2 eller -2 grader från inställt värde. Hysteresen avläses var 30:e sekund, och kan ställas till max 50 grader. Temperaturlarm pga att temperaturen passerat den övre gränsen. Temperaturlarmet slås nu ifrån tills boxen från meddelandet TAON för att slås till igen. Temperaturlarm pga att temperaturen passerat den undre gränsen. Temperaturlarmet slås nu ifrån tills boxen från meddelandet TAON för att slås till igen. VERSION= ver. 2.4 smart sms box Svarar med information om vilken mjukvaruversion som är installerad och datum för mjukvaran Keyalarm on! alarm active / Signal=25 Keyalarm off! alarm deactivated / Signal=25 Nyckelbrytare tillslagen:.aktiverar alla larmer via en nyckelbrytare som kan anslutas på ingång 3. Gäller endast i alarm-mode (FUNKTION ALARM) Deaktivering av larm via nyckelbrytare PULSE=1 status=... Pulsfunktion på utgång 1. Detta genererar en 5- sekunders puls på utgång 1. Om reläet redan var slutet slås det ifrån i 5 sekunder. PULSE=2 status=... Pulsfunktion på utgång 2. Detta genererar en 5- sekunders puls på utgång 2. Om reläet redan var slutet slås det ifrån i 5 sekunder. OBS: kan komma i konflikt med funktionen BELL ON sida 9 av 10

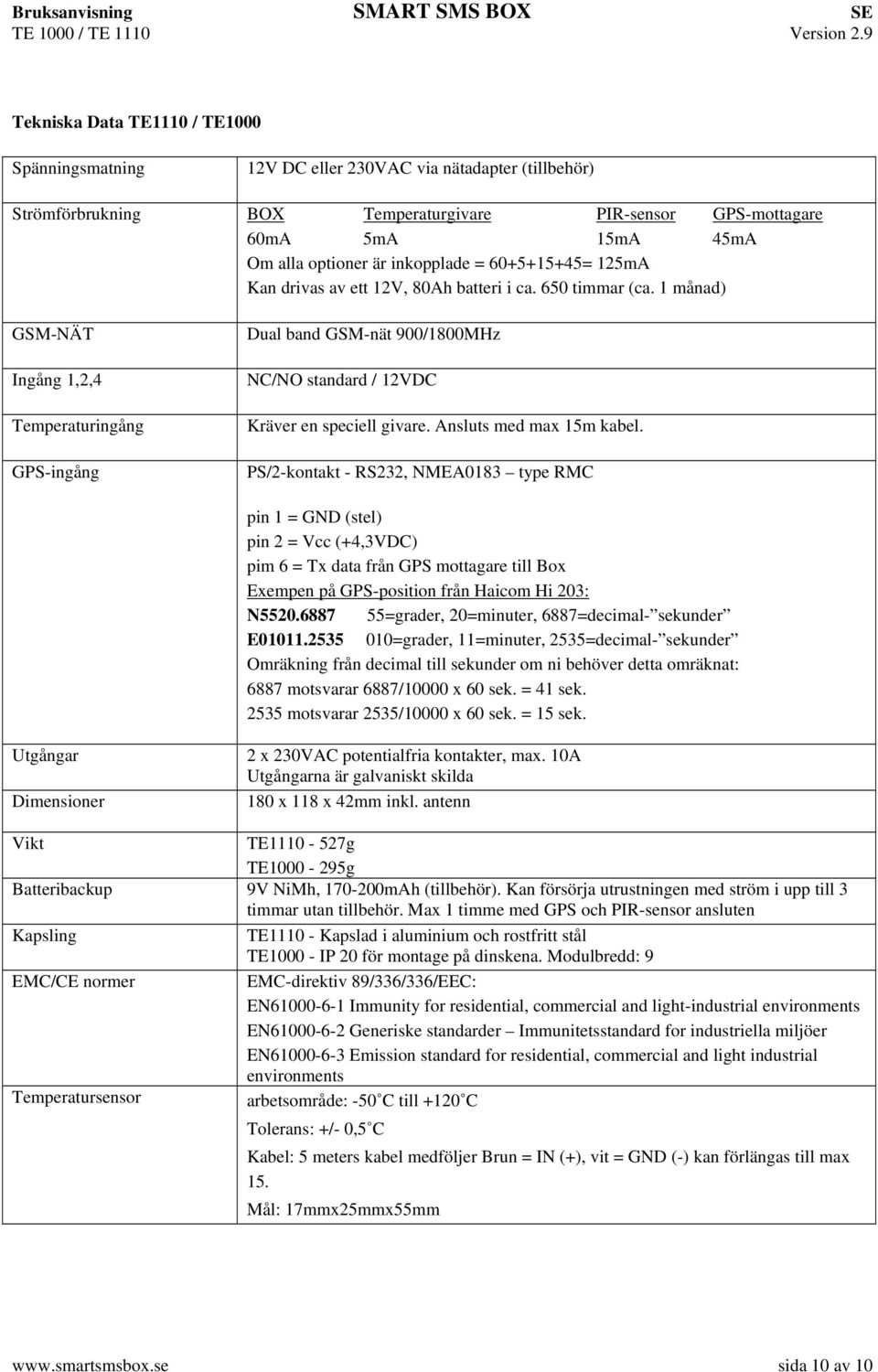

10 Tekniska Data TE1110 / TE1000 Spänningsmatning 12V DC eller 230VAC via nätadapter (tillbehör) Strömförbrukning BOX Temperaturgivare PIR-sensor GPS-mottagare 60mA 5mA 15mA 45mA Om alla optioner är inkopplade = = 125mA Kan drivas av ett 12V, 80Ah batteri i ca. 650 timmar (ca. 1 månad) GSM-NÄT Ingång 1,2,4 Temperaturingång GPS-ingång Dual band GSM-nät 900/1800MHz NC/NO standard / 12VDC Kräver en speciell givare. Ansluts med max 15m kabel. PS/2-kontakt - RS232, NMEA0183 type RMC pin 1 = GND (stel) pin 2 = Vcc (+4,3VDC) pim 6 = Tx data från GPS mottagare till Box Exempen på GPS-position från Haicom Hi 203: N =grader, 20=minuter, 6887=decimal- sekunder E =grader, 11=minuter, 2535=decimal- sekunder Omräkning från decimal till sekunder om ni behöver detta omräknat: 6887 motsvarar 6887/10000 x 60 sek. = 41 sek motsvarar 2535/10000 x 60 sek. = 15 sek. Utgångar Dimensioner 2 x 230VAC potentialfria kontakter, max. 10A Utgångarna är galvaniskt skilda 180 x 118 x 42mm inkl. antenn Vikt TE g TE g Batteribackup 9V NiMh, mAh (tillbehör). Kan försörja utrustningen med ström i upp till 3 timmar utan tillbehör. Max 1 timme med GPS och PIR-sensor ansluten Kapsling TE Kapslad i aluminium och rostfritt stål TE IP 20 för montage på dinskena. Modulbredd: 9 EMC/CE normer EMC-direktiv 89/336/336/EEC: EN Immunity for residential, commercial and light-industrial environments EN Generiske standarder Immunitetsstandard for industriella miljöer EN Emission standard for residential, commercial and light industrial environments Temperatursensor arbetsområde: -50 C till +120 C Tolerans: +/- 0,5 C Kabel: 5 meters kabel medföljer Brun = IN (+), vit = GND (-) kan förlängas till max 15. Mål: 17mmx25mmx55mm sida 10 av 10
