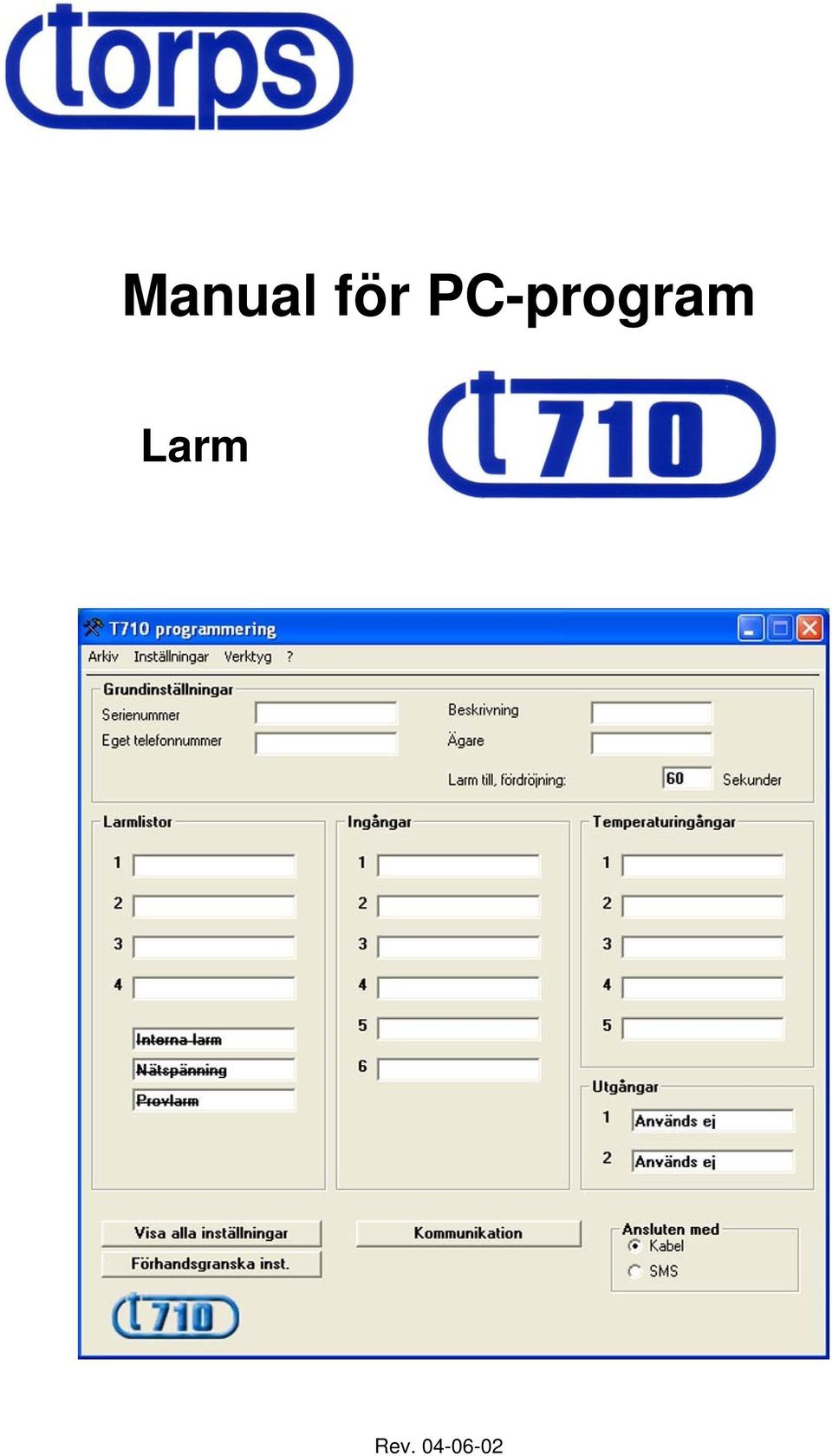

1 Manual för PC-program Larm Rev

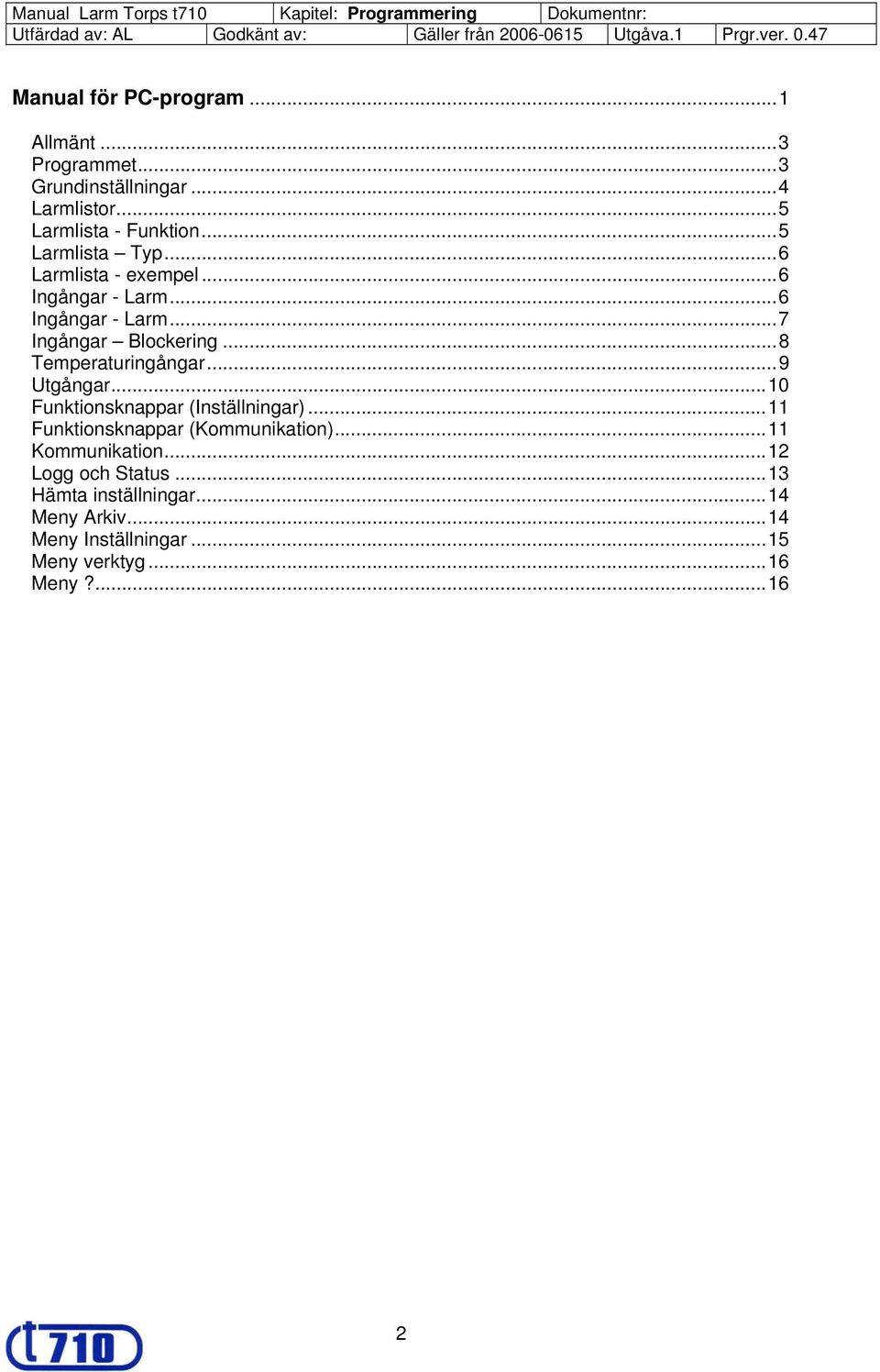

2 Manual för PC-program...1 Allmänt...3 Programmet...3 Grundinställningar...4 Larmlistor...5 Larmlista - Funktion...5 Larmlista Typ...6 Larmlista - exempel...6 Ingångar - Larm...6 Ingångar - Larm...7 Ingångar Blockering...8 Temperaturingångar...9 Utgångar...10 Funktionsknappar (Inställningar)...11 Funktionsknappar (Kommunikation)...11 Kommunikation...12 Logg och Status...13 Hämta inställningar...14 Meny Arkiv...14 Meny Inställningar...15 Meny verktyg...16 Meny?

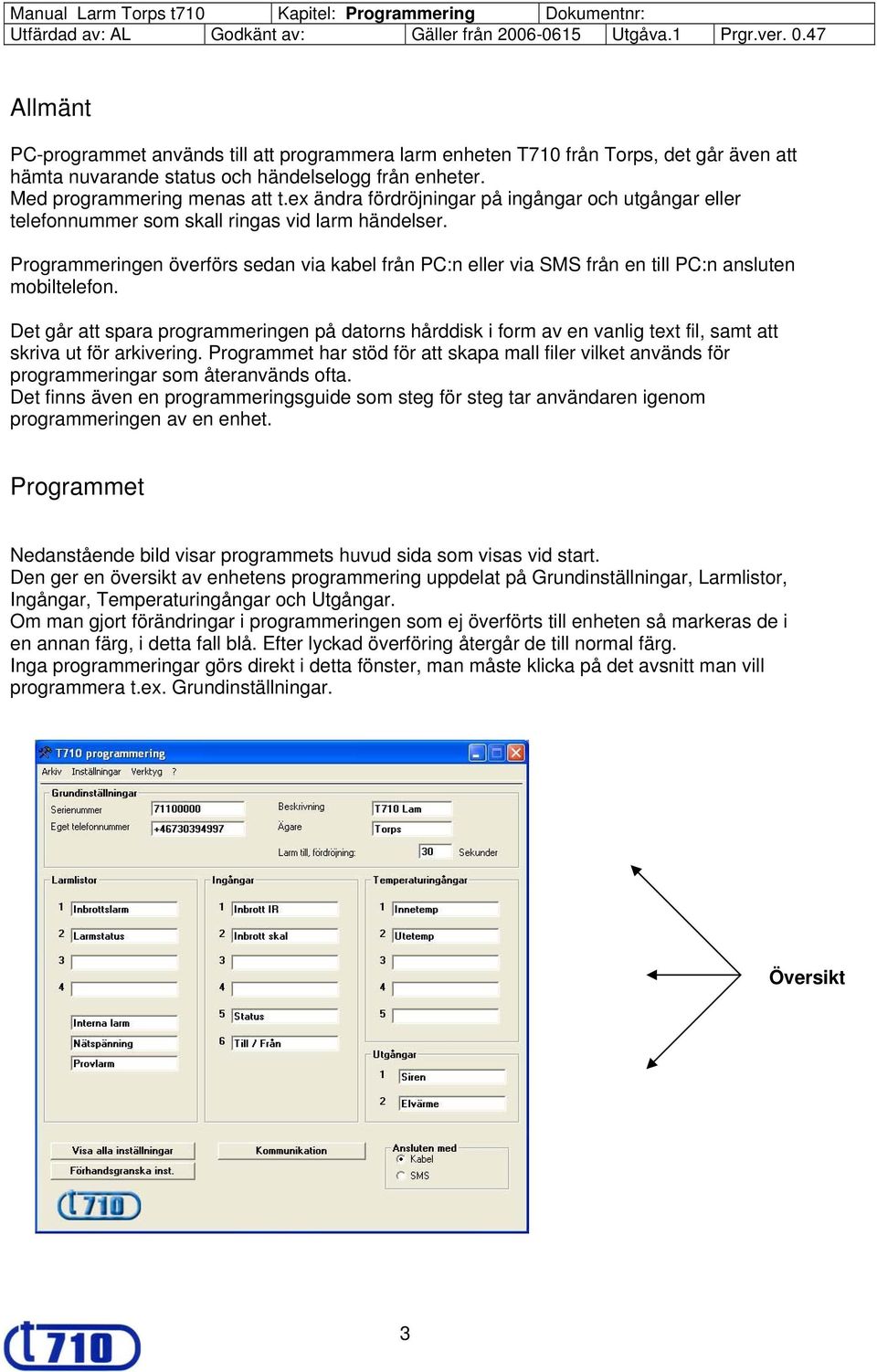

3 Allmänt PC-programmet används till att programmera larm enheten T710 från Torps, det går även att hämta nuvarande status och händelselogg från enheter. Med programmering menas att t.ex ändra fördröjningar på ingångar och utgångar eller telefonnummer som skall ringas vid larm händelser. Programmeringen överförs sedan via kabel från PC:n eller via SMS från en till PC:n ansluten mobiltelefon. Det går att spara programmeringen på datorns hårddisk i form av en vanlig text fil, samt att skriva ut för arkivering. Programmet har stöd för att skapa mall filer vilket används för programmeringar som återanvänds ofta. Det finns även en programmeringsguide som steg för steg tar användaren igenom programmeringen av en enhet. Programmet Nedanstående bild visar programmets huvud sida som visas vid start. Den ger en översikt av enhetens programmering uppdelat på Grundinställningar, Larmlistor, Ingångar, Temperaturingångar och Utgångar. Om man gjort förändringar i programmeringen som ej överförts till enheten så markeras de i en annan färg, i detta fall blå. Efter lyckad överföring återgår de till normal färg. Inga programmeringar görs direkt i detta fönster, man måste klicka på det avsnitt man vill programmera t.ex. Grundinställningar. Översikt 3

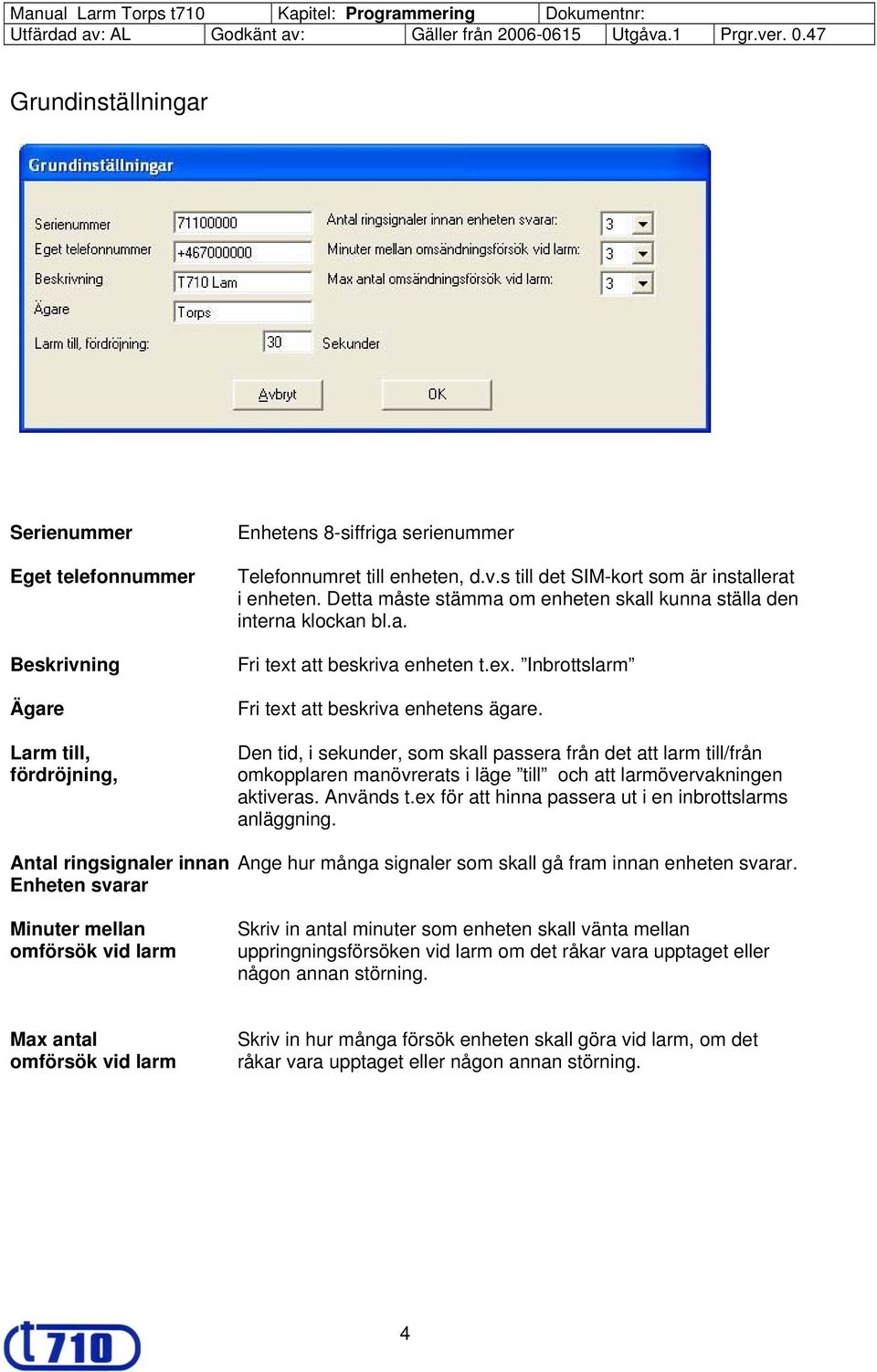

4 Grundinställningar Serienummer Eget telefonnummer Beskrivning Ägare Larm till, fördröjning, Enhetens 8-siffriga serienummer Telefonnumret till enheten, d.v.s till det SIM-kort som är installerat i enheten. Detta måste stämma om enheten skall kunna ställa den interna klockan bl.a. Fri text att beskriva enheten t.ex. Inbrottslarm Fri text att beskriva enhetens ägare. Den tid, i sekunder, som skall passera från det att larm till/från omkopplaren manövrerats i läge till och att larmövervakningen aktiveras. Används t.ex för att hinna passera ut i en inbrottslarms anläggning. Antal ringsignaler innan Ange hur många signaler som skall gå fram innan enheten svarar. Enheten svarar Minuter mellan omförsök vid larm Skriv in antal minuter som enheten skall vänta mellan uppringningsförsöken vid larm om det råkar vara upptaget eller någon annan störning. Max antal omförsök vid larm Skriv in hur många försök enheten skall göra vid larm, om det råkar vara upptaget eller någon annan störning. 4

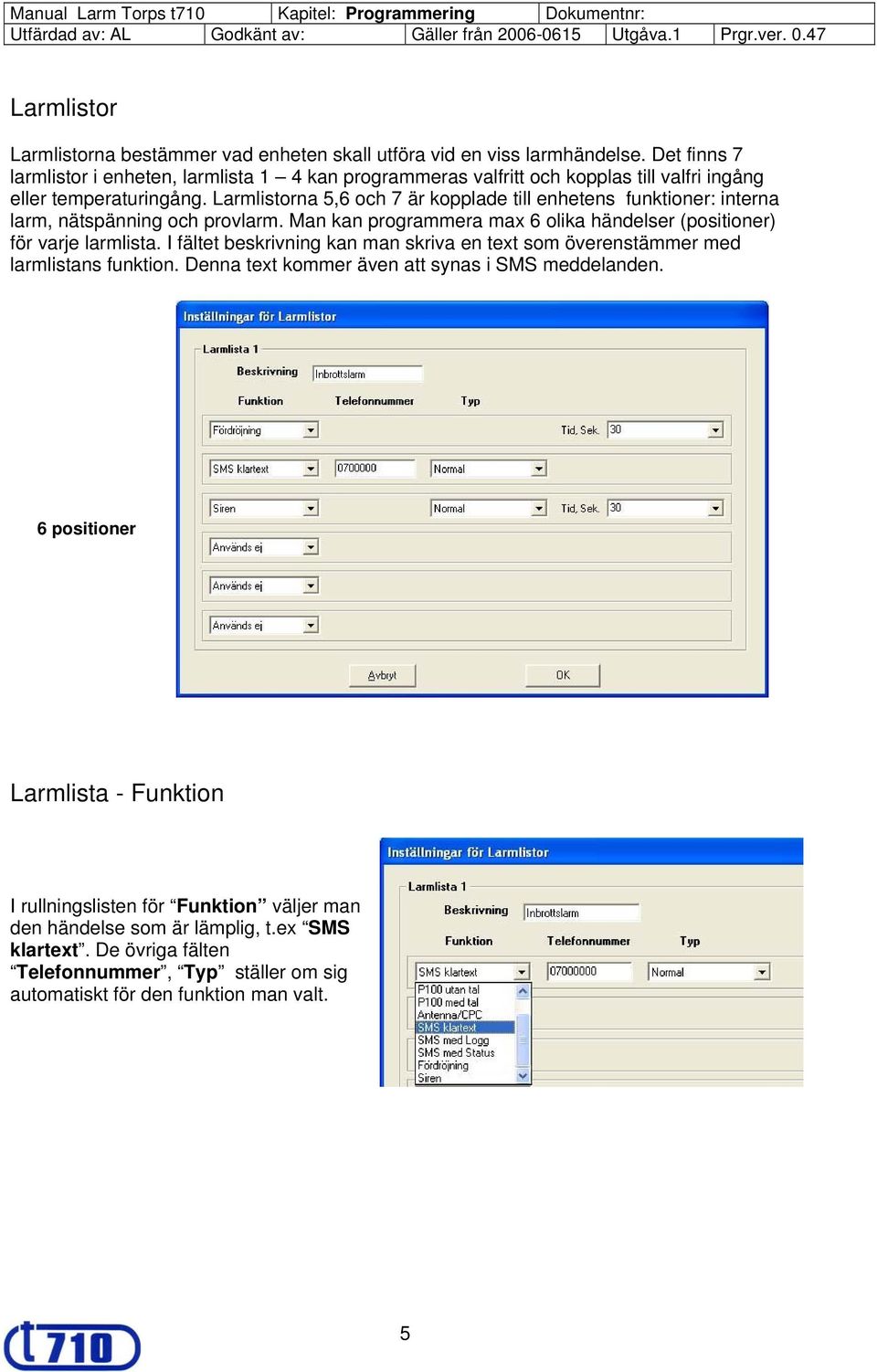

5 Larmlistor Larmlistorna bestämmer vad enheten skall utföra vid en viss larmhändelse. Det finns 7 larmlistor i enheten, larmlista 1 4 kan programmeras valfritt och kopplas till valfri ingång eller temperaturingång. Larmlistorna 5,6 och 7 är kopplade till enhetens funktioner: interna larm, nätspänning och provlarm. Man kan programmera max 6 olika händelser (positioner) för varje larmlista. I fältet beskrivning kan man skriva en text som överenstämmer med larmlistans funktion. Denna text kommer även att synas i SMS meddelanden. 6 positioner Larmlista - Funktion I rullningslisten för Funktion väljer man den händelse som är lämplig, t.ex SMS klartext. De övriga fälten Telefonnummer, Typ ställer om sig automatiskt för den funktion man valt. 5

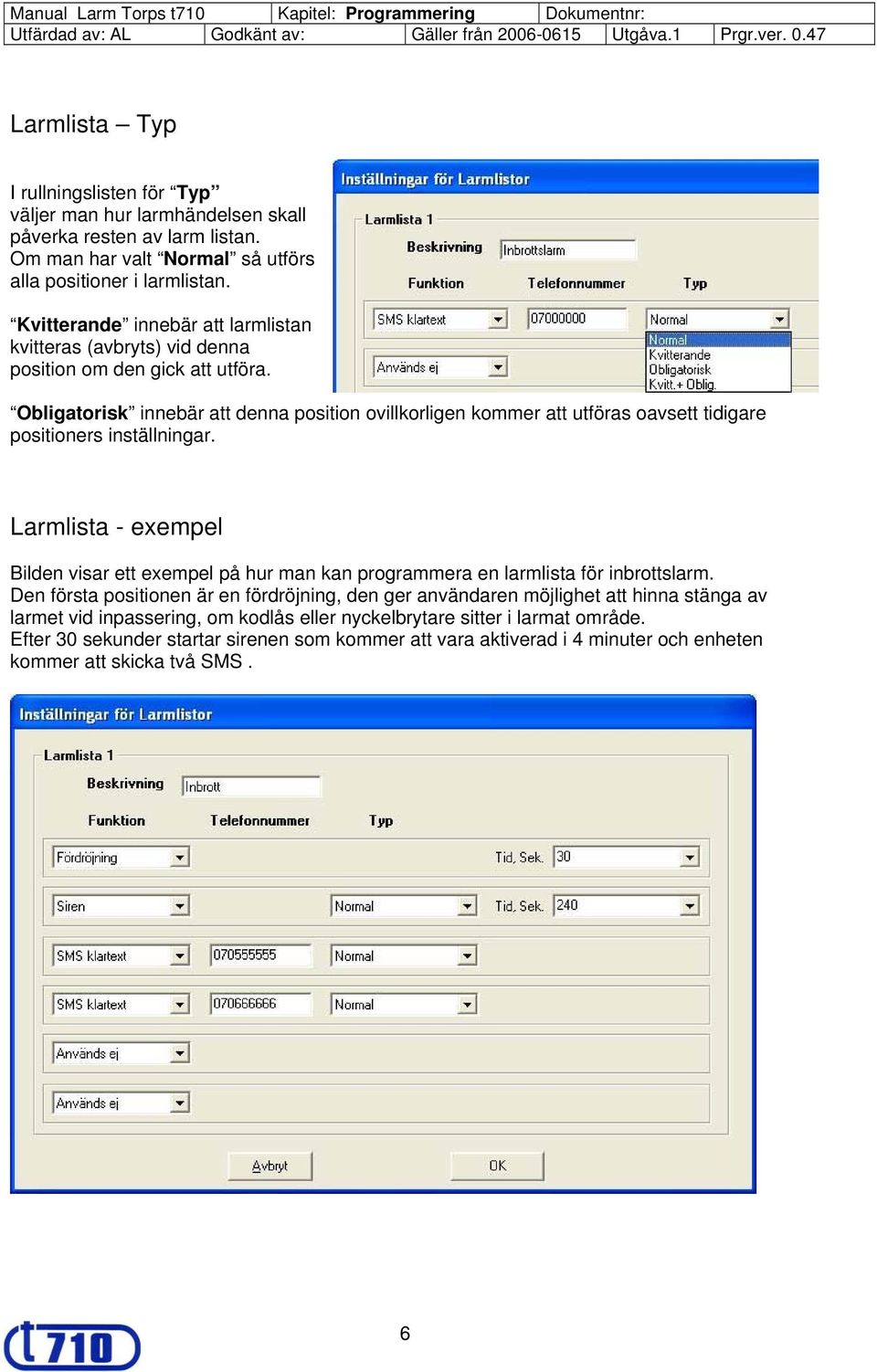

6 Larmlista Typ I rullningslisten för Typ väljer man hur larmhändelsen skall påverka resten av larm listan. Om man har valt Normal så utförs alla positioner i larmlistan. Kvitterande innebär att larmlistan kvitteras (avbryts) vid denna position om den gick att utföra. Obligatorisk innebär att denna position ovillkorligen kommer att utföras oavsett tidigare positioners inställningar. Larmlista - exempel Bilden visar ett exempel på hur man kan programmera en larmlista för inbrottslarm. Den första positionen är en fördröjning, den ger användaren möjlighet att hinna stänga av larmet vid inpassering, om kodlås eller nyckelbrytare sitter i larmat område. Efter 30 sekunder startar sirenen som kommer att vara aktiverad i 4 minuter och enheten kommer att skicka två SMS. 6

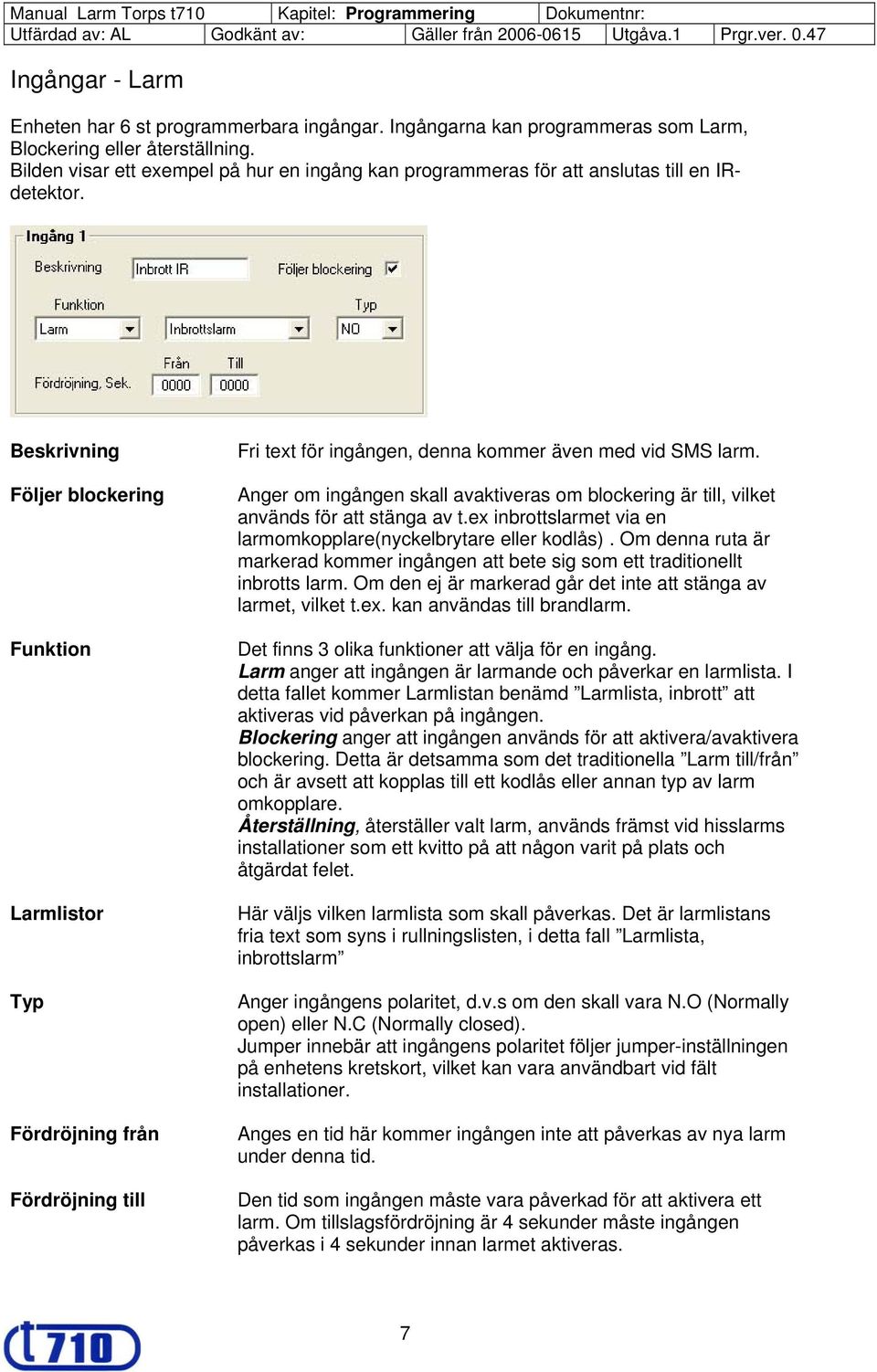

7 Ingångar - Larm Enheten har 6 st programmerbara ingångar. Ingångarna kan programmeras som Larm, Blockering eller återställning. Bilden visar ett exempel på hur en ingång kan programmeras för att anslutas till en IRdetektor. Beskrivning Följer blockering Funktion Larmlistor Typ Fördröjning från Fördröjning till Fri text för ingången, denna kommer även med vid SMS larm. Anger om ingången skall avaktiveras om blockering är till, vilket används för att stänga av t.ex inbrottslarmet via en larmomkopplare(nyckelbrytare eller kodlås). Om denna ruta är markerad kommer ingången att bete sig som ett traditionellt inbrotts larm. Om den ej är markerad går det inte att stänga av larmet, vilket t.ex. kan användas till brandlarm. Det finns 3 olika funktioner att välja för en ingång. Larm anger att ingången är larmande och påverkar en larmlista. I detta fallet kommer Larmlistan benämd Larmlista, inbrott att aktiveras vid påverkan på ingången. Blockering anger att ingången används för att aktivera/avaktivera blockering. Detta är detsamma som det traditionella Larm till/från och är avsett att kopplas till ett kodlås eller annan typ av larm omkopplare. Återställning, återställer valt larm, används främst vid hisslarms installationer som ett kvitto på att någon varit på plats och åtgärdat felet. Här väljs vilken larmlista som skall påverkas. Det är larmlistans fria text som syns i rullningslisten, i detta fall Larmlista, inbrottslarm Anger ingångens polaritet, d.v.s om den skall vara N.O (Normally open) eller N.C (Normally closed). Jumper innebär att ingångens polaritet följer jumper-inställningen på enhetens kretskort, vilket kan vara användbart vid fält installationer. Anges en tid här kommer ingången inte att påverkas av nya larm under denna tid. Den tid som ingången måste vara påverkad för att aktivera ett larm. Om tillslagsfördröjning är 4 sekunder måste ingången påverkas i 4 sekunder innan larmet aktiveras. 7

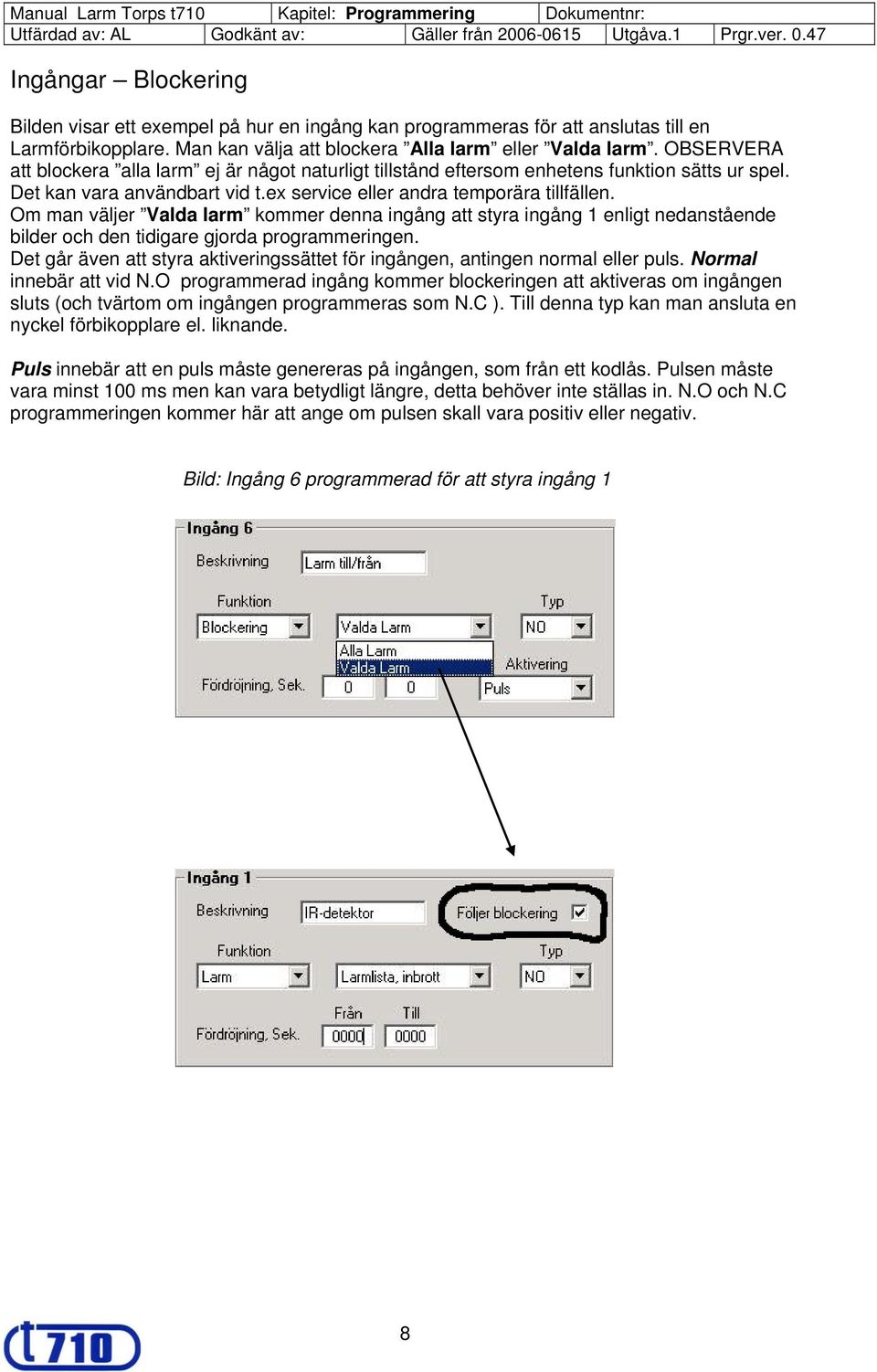

8 Ingångar Blockering Bilden visar ett exempel på hur en ingång kan programmeras för att anslutas till en Larmförbikopplare. Man kan välja att blockera Alla larm eller Valda larm. OBSERVERA att blockera alla larm ej är något naturligt tillstånd eftersom enhetens funktion sätts ur spel. Det kan vara användbart vid t.ex service eller andra temporära tillfällen. Om man väljer Valda larm kommer denna ingång att styra ingång 1 enligt nedanstående bilder och den tidigare gjorda programmeringen. Det går även att styra aktiveringssättet för ingången, antingen normal eller puls. Normal innebär att vid N.O programmerad ingång kommer blockeringen att aktiveras om ingången sluts (och tvärtom om ingången programmeras som N.C ). Till denna typ kan man ansluta en nyckel förbikopplare el. liknande. Puls innebär att en puls måste genereras på ingången, som från ett kodlås. Pulsen måste vara minst 100 ms men kan vara betydligt längre, detta behöver inte ställas in. N.O och N.C programmeringen kommer här att ange om pulsen skall vara positiv eller negativ. Bild: Ingång 6 programmerad för att styra ingång 1 8

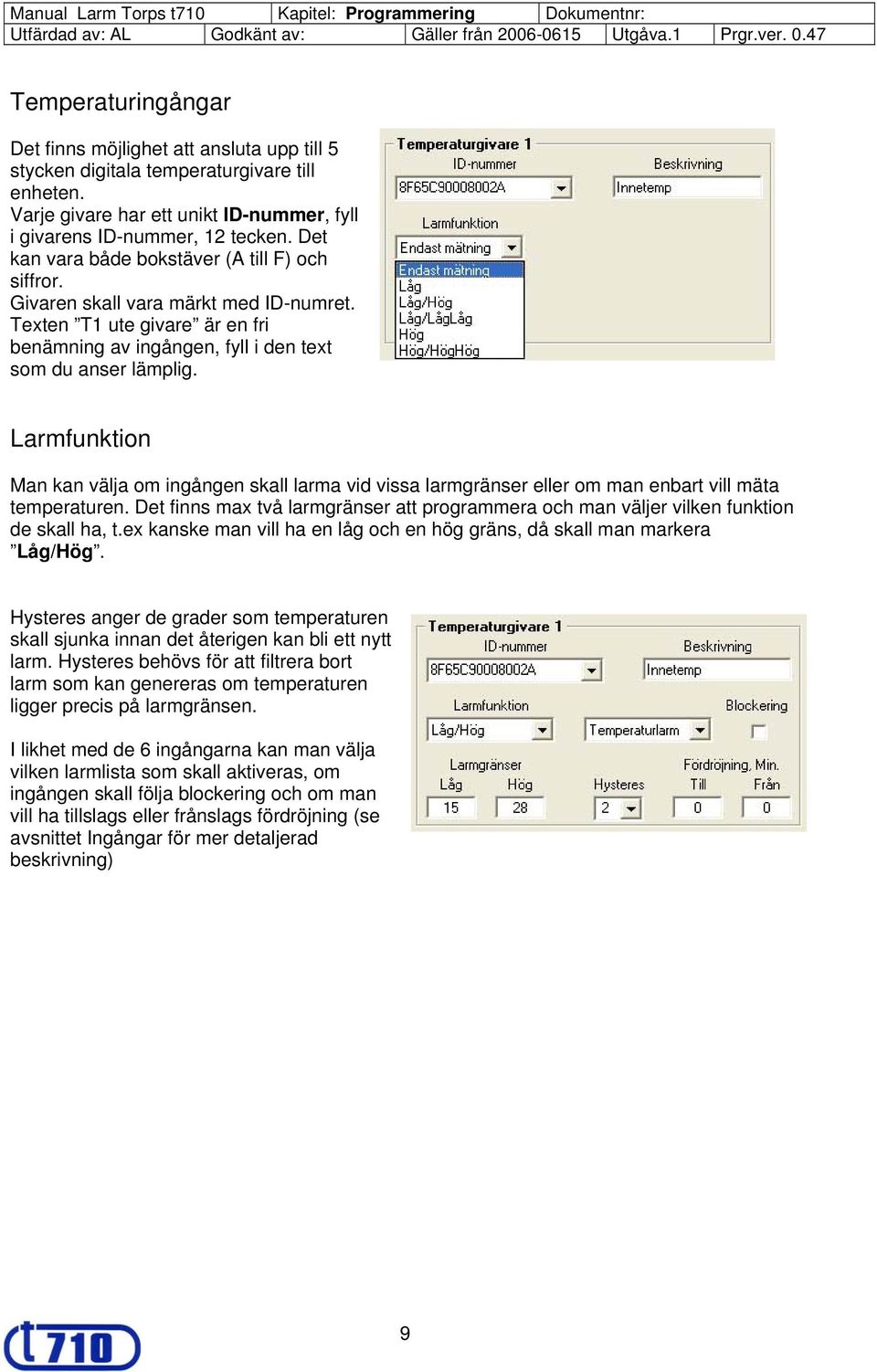

9 Temperaturingångar Det finns möjlighet att ansluta upp till 5 stycken digitala temperaturgivare till enheten. Varje givare har ett unikt ID-nummer, fyll i givarens ID-nummer, 12 tecken. Det kan vara både bokstäver (A till F) och siffror. Givaren skall vara märkt med ID-numret. Texten T1 ute givare är en fri benämning av ingången, fyll i den text som du anser lämplig. Larmfunktion Man kan välja om ingången skall larma vid vissa larmgränser eller om man enbart vill mäta temperaturen. Det finns max två larmgränser att programmera och man väljer vilken funktion de skall ha, t.ex kanske man vill ha en låg och en hög gräns, då skall man markera Låg/Hög. Hysteres anger de grader som temperaturen skall sjunka innan det återigen kan bli ett nytt larm. Hysteres behövs för att filtrera bort larm som kan genereras om temperaturen ligger precis på larmgränsen. I likhet med de 6 ingångarna kan man välja vilken larmlista som skall aktiveras, om ingången skall följa blockering och om man vill ha tillslags eller frånslags fördröjning (se avsnittet Ingångar för mer detaljerad beskrivning) 9

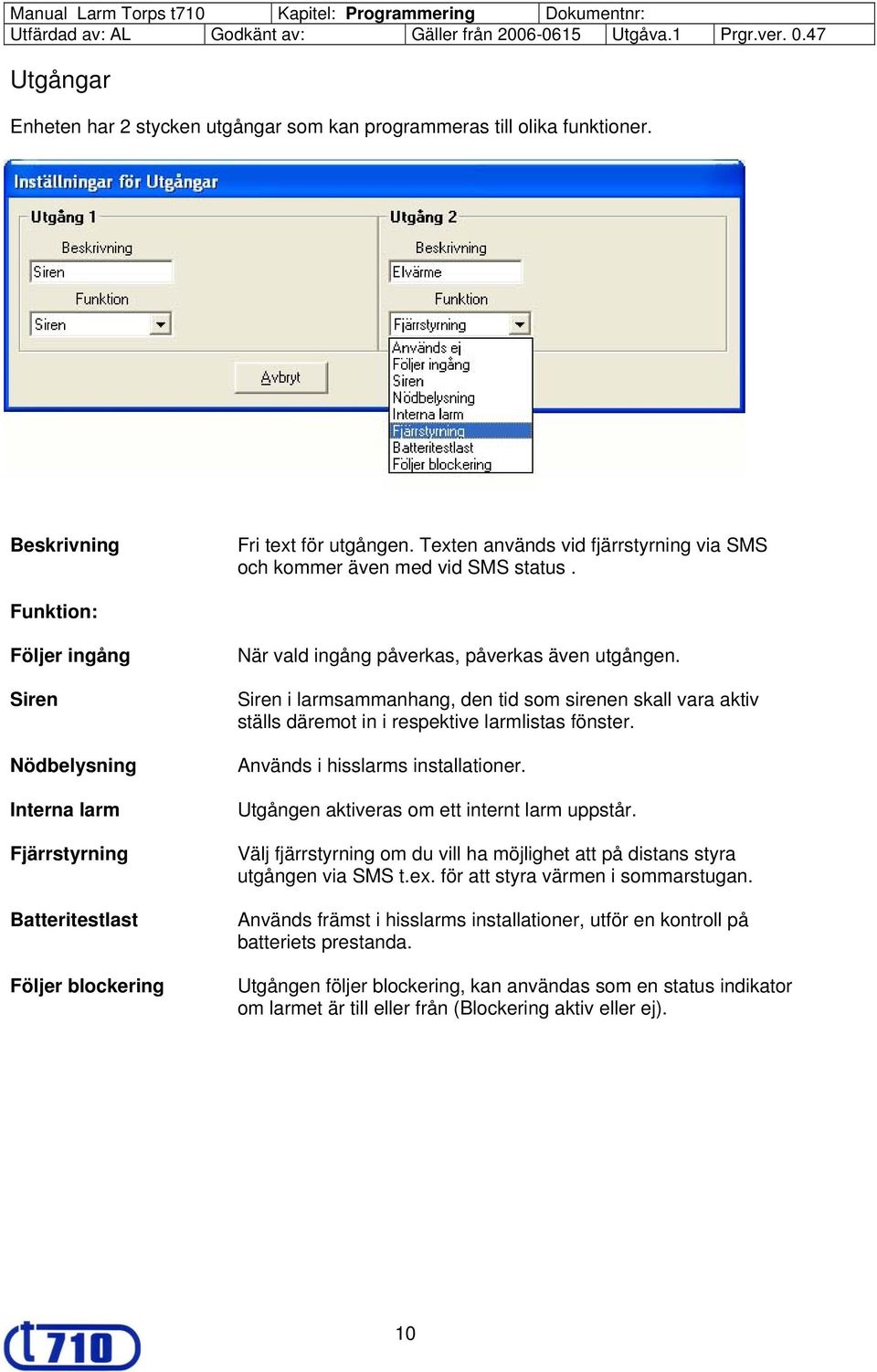

10 Utgångar Enheten har 2 stycken utgångar som kan programmeras till olika funktioner. Beskrivning Fri text för utgången. Texten används vid fjärrstyrning via SMS och kommer även med vid SMS status. Funktion: Följer ingång Siren Nödbelysning Interna larm Fjärrstyrning Batteritestlast Följer blockering När vald ingång påverkas, påverkas även utgången. Siren i larmsammanhang, den tid som sirenen skall vara aktiv ställs däremot in i respektive larmlistas fönster. Används i hisslarms installationer. Utgången aktiveras om ett internt larm uppstår. Välj fjärrstyrning om du vill ha möjlighet att på distans styra utgången via SMS t.ex. för att styra värmen i sommarstugan. Används främst i hisslarms installationer, utför en kontroll på batteriets prestanda. Utgången följer blockering, kan användas som en status indikator om larmet är till eller från (Blockering aktiv eller ej). 10

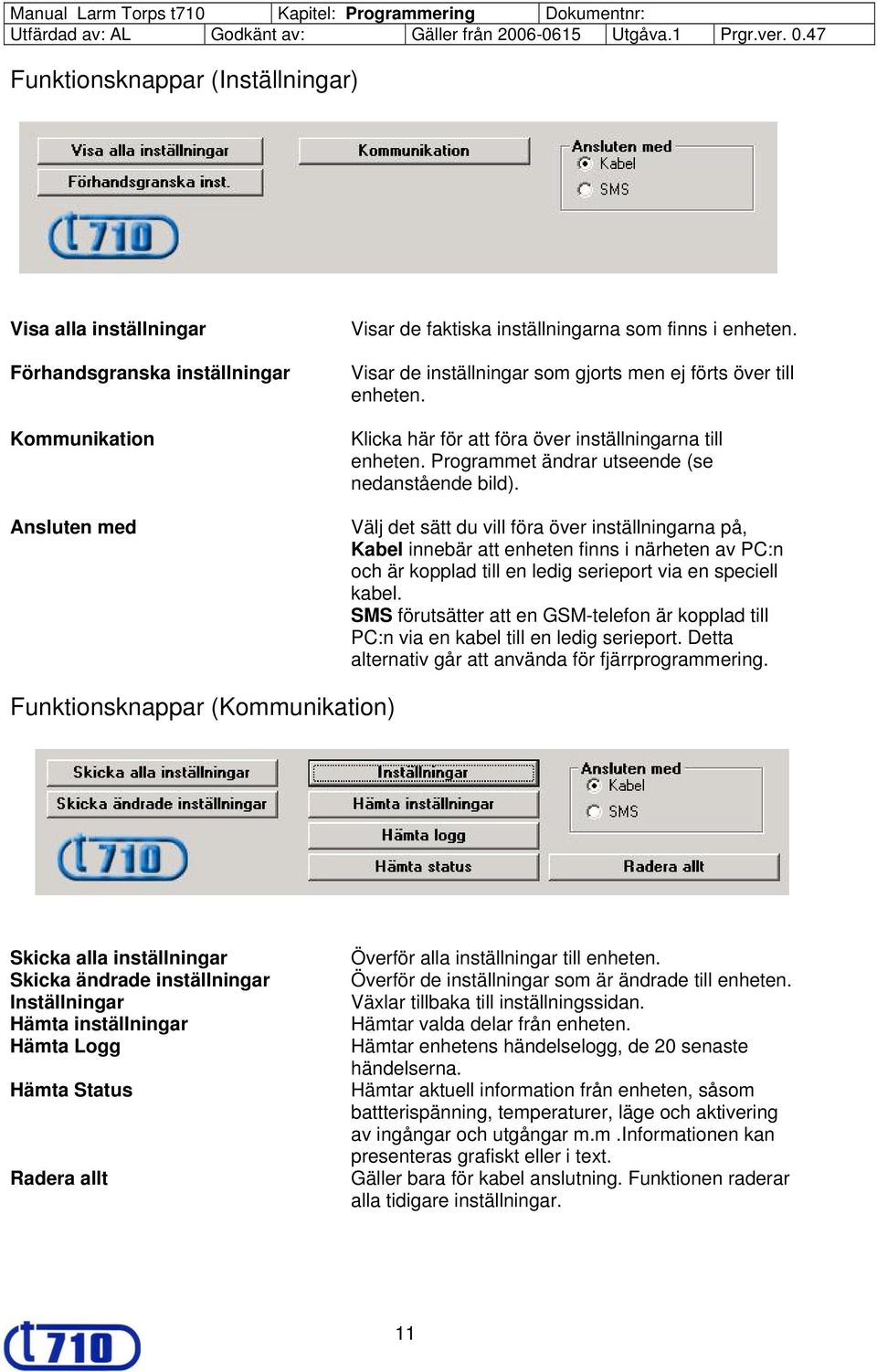

11 Funktionsknappar (Inställningar) Visa alla inställningar Förhandsgranska inställningar Kommunikation Ansluten med Visar de faktiska inställningarna som finns i enheten. Visar de inställningar som gjorts men ej förts över till enheten. Klicka här för att föra över inställningarna till enheten. Programmet ändrar utseende (se nedanstående bild). Välj det sätt du vill föra över inställningarna på, Kabel innebär att enheten finns i närheten av PC:n och är kopplad till en ledig serieport via en speciell kabel. SMS förutsätter att en GSM-telefon är kopplad till PC:n via en kabel till en ledig serieport. Detta alternativ går att använda för fjärrprogrammering. Funktionsknappar (Kommunikation) Skicka alla inställningar Skicka ändrade inställningar Inställningar Hämta inställningar Hämta Logg Hämta Status Radera allt Överför alla inställningar till enheten. Överför de inställningar som är ändrade till enheten. Växlar tillbaka till inställningssidan. Hämtar valda delar från enheten. Hämtar enhetens händelselogg, de 20 senaste händelserna. Hämtar aktuell information från enheten, såsom battterispänning, temperaturer, läge och aktivering av ingångar och utgångar m.m.informationen kan presenteras grafiskt eller i text. Gäller bara för kabel anslutning. Funktionen raderar alla tidigare inställningar. 11

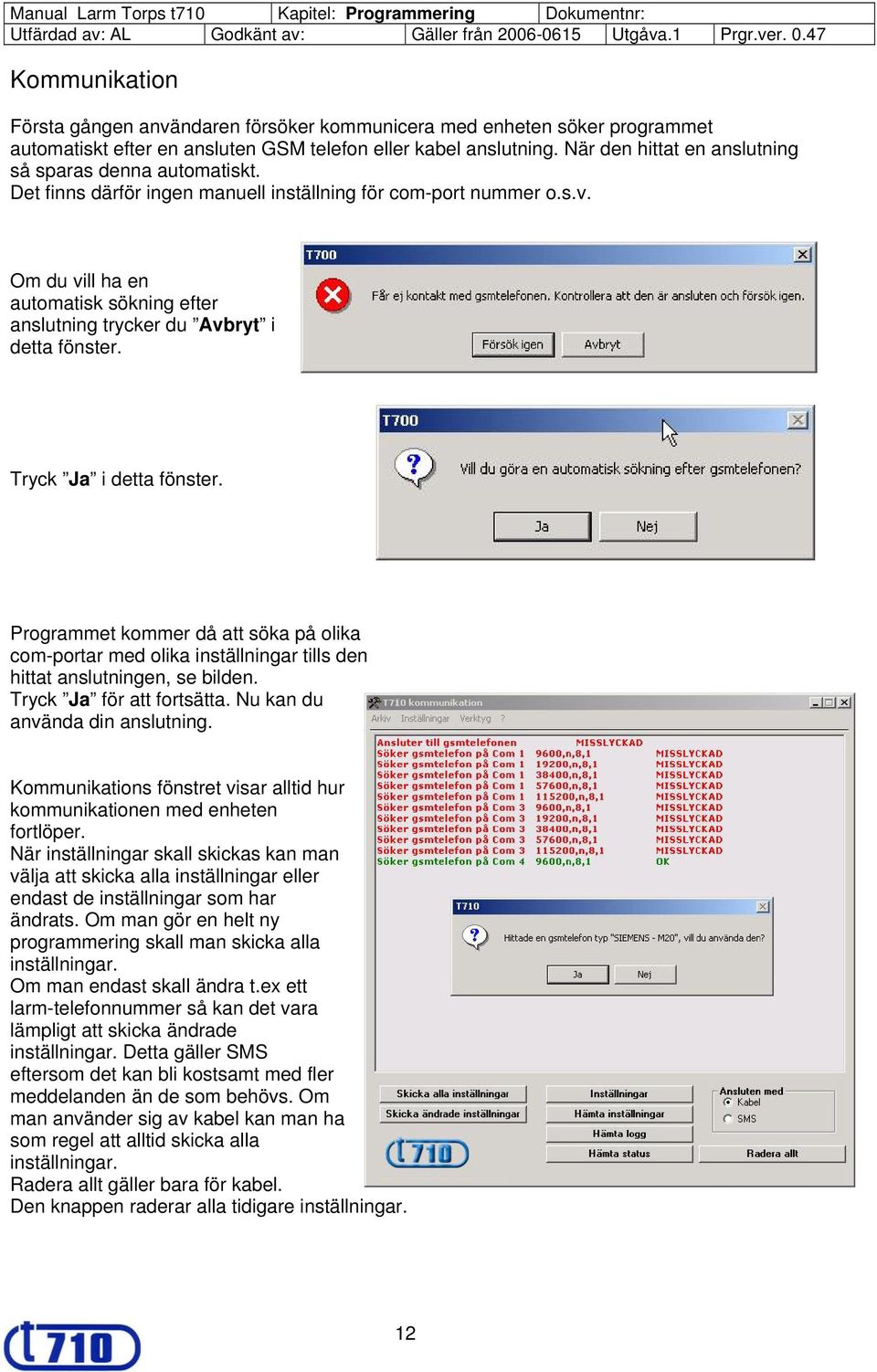

12 Kommunikation Första gången användaren försöker kommunicera med enheten söker programmet automatiskt efter en ansluten GSM telefon eller kabel anslutning. När den hittat en anslutning så sparas denna automatiskt. Det finns därför ingen manuell inställning för com-port nummer o.s.v. Om du vill ha en automatisk sökning efter anslutning trycker du Avbryt i detta fönster. Tryck Ja i detta fönster. Programmet kommer då att söka på olika com-portar med olika inställningar tills den hittat anslutningen, se bilden. Tryck Ja för att fortsätta. Nu kan du använda din anslutning. Kommunikations fönstret visar alltid hur kommunikationen med enheten fortlöper. När inställningar skall skickas kan man välja att skicka alla inställningar eller endast de inställningar som har ändrats. Om man gör en helt ny programmering skall man skicka alla inställningar. Om man endast skall ändra t.ex ett larm-telefonnummer så kan det vara lämpligt att skicka ändrade inställningar. Detta gäller SMS eftersom det kan bli kostsamt med fler meddelanden än de som behövs. Om man använder sig av kabel kan man ha som regel att alltid skicka alla inställningar. Radera allt gäller bara för kabel. Den knappen raderar alla tidigare inställningar. 12

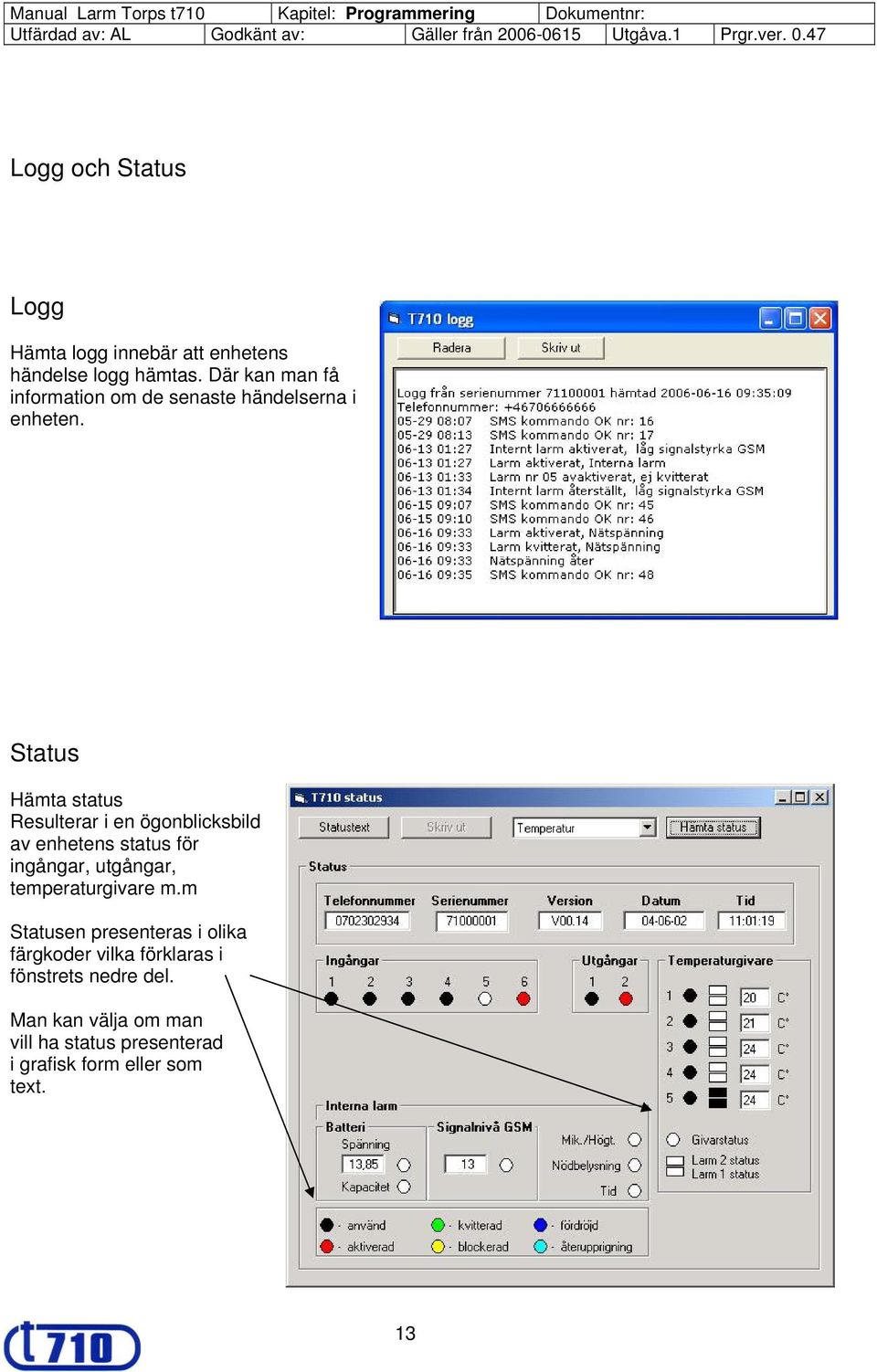

13 Logg och Status Logg Hämta logg innebär att enhetens händelse logg hämtas. Där kan man få information om de senaste händelserna i enheten. Status Hämta status Resulterar i en ögonblicksbild av enhetens status för ingångar, utgångar, temperaturgivare m.m Statusen presenteras i olika färgkoder vilka förklaras i fönstrets nedre del. Man kan välja om man vill ha status presenterad i grafisk form eller som text. 13

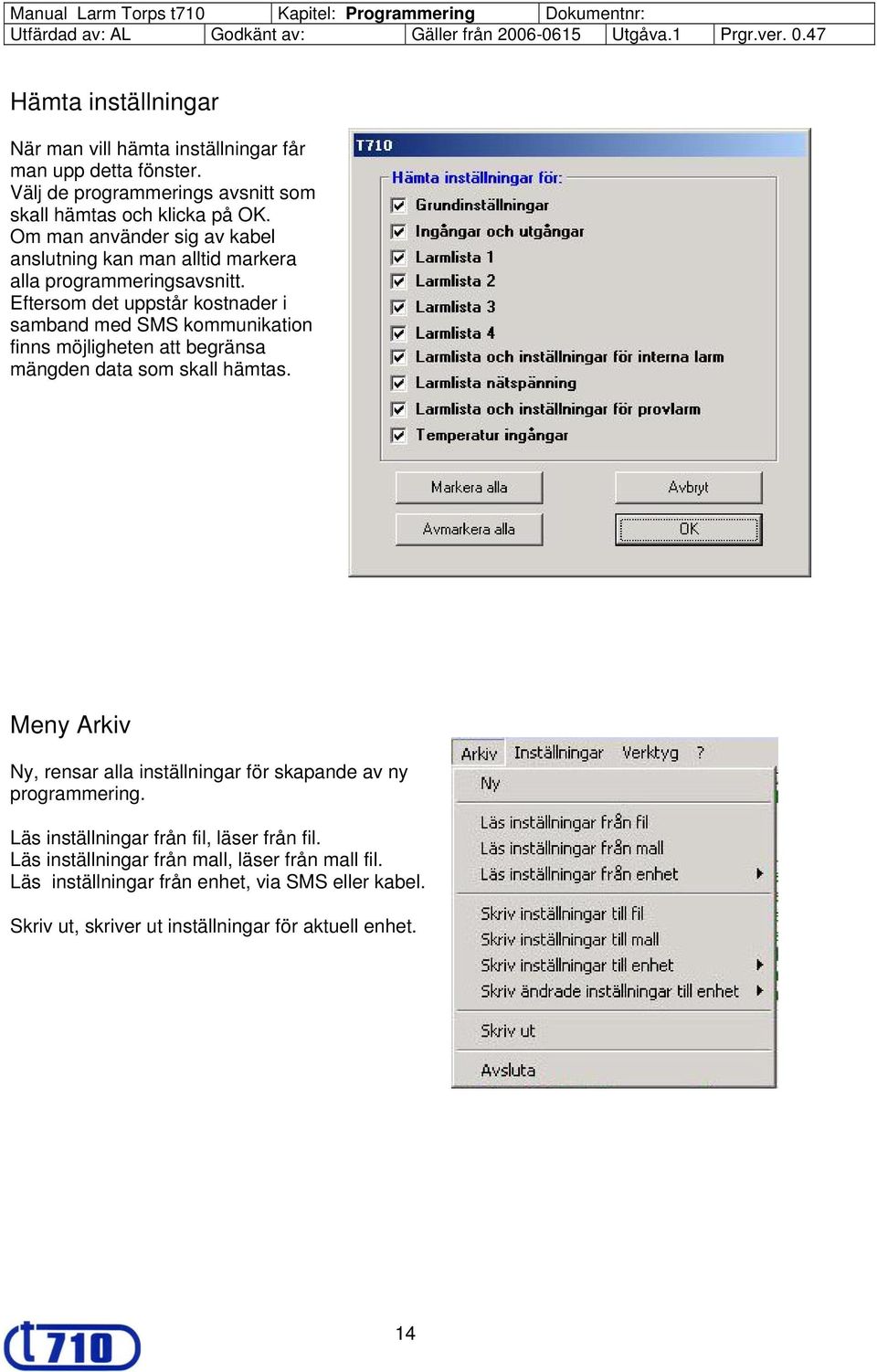

14 Hämta inställningar När man vill hämta inställningar får man upp detta fönster. Välj de programmerings avsnitt som skall hämtas och klicka på OK. Om man använder sig av kabel anslutning kan man alltid markera alla programmeringsavsnitt. Eftersom det uppstår kostnader i samband med SMS kommunikation finns möjligheten att begränsa mängden data som skall hämtas. Meny Arkiv Ny, rensar alla inställningar för skapande av ny programmering. Läs inställningar från fil, läser från fil. Läs inställningar från mall, läser från mall fil. Läs inställningar från enhet, via SMS eller kabel. Skriv ut, skriver ut inställningar för aktuell enhet. 14

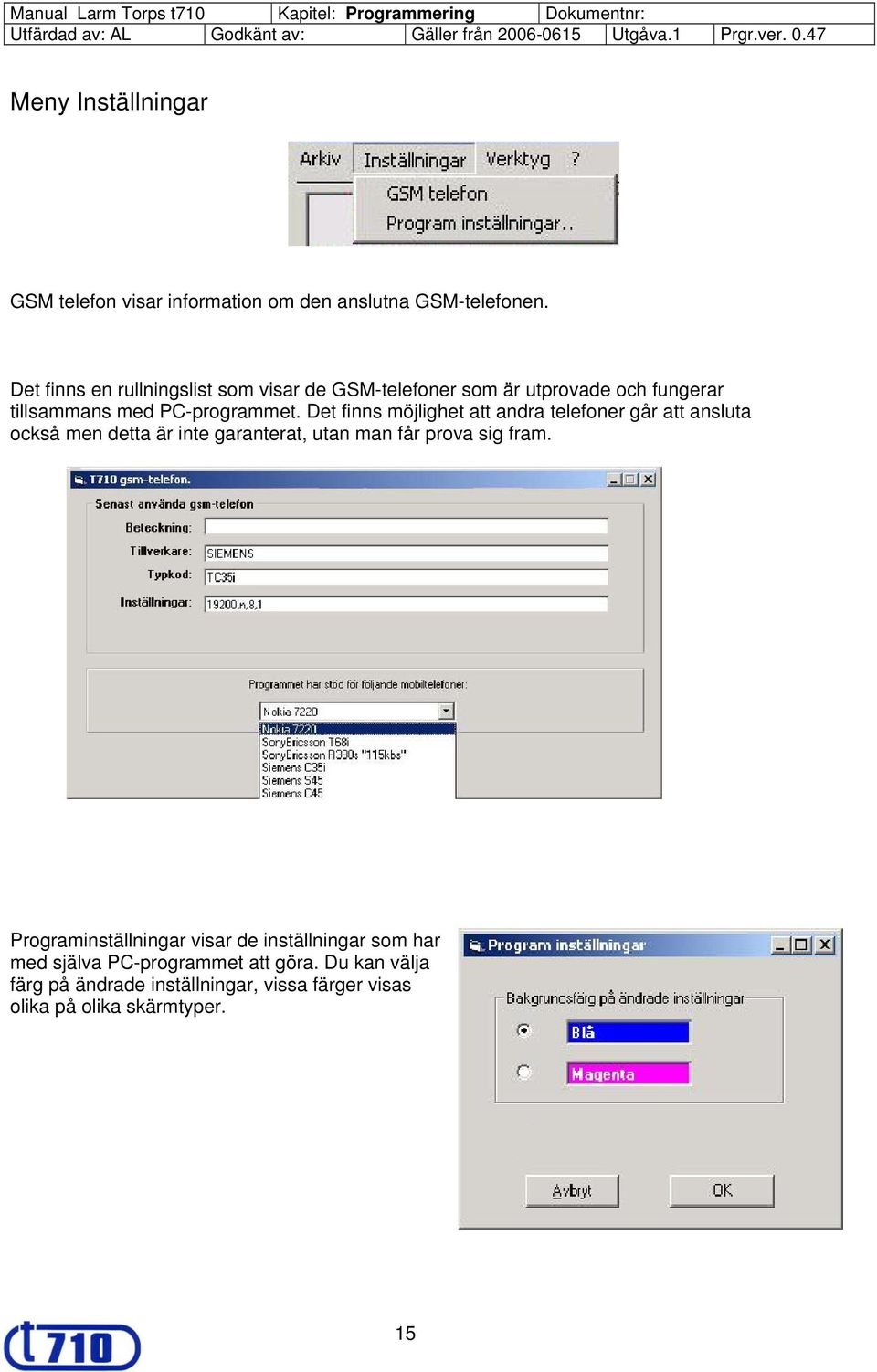

15 Meny Inställningar GSM telefon visar information om den anslutna GSM-telefonen. Det finns en rullningslist som visar de GSM-telefoner som är utprovade och fungerar tillsammans med PC-programmet. Det finns möjlighet att andra telefoner går att ansluta också men detta är inte garanterat, utan man får prova sig fram. Programinställningar visar de inställningar som har med själva PC-programmet att göra. Du kan välja färg på ändrade inställningar, vissa färger visas olika på olika skärmtyper. 15

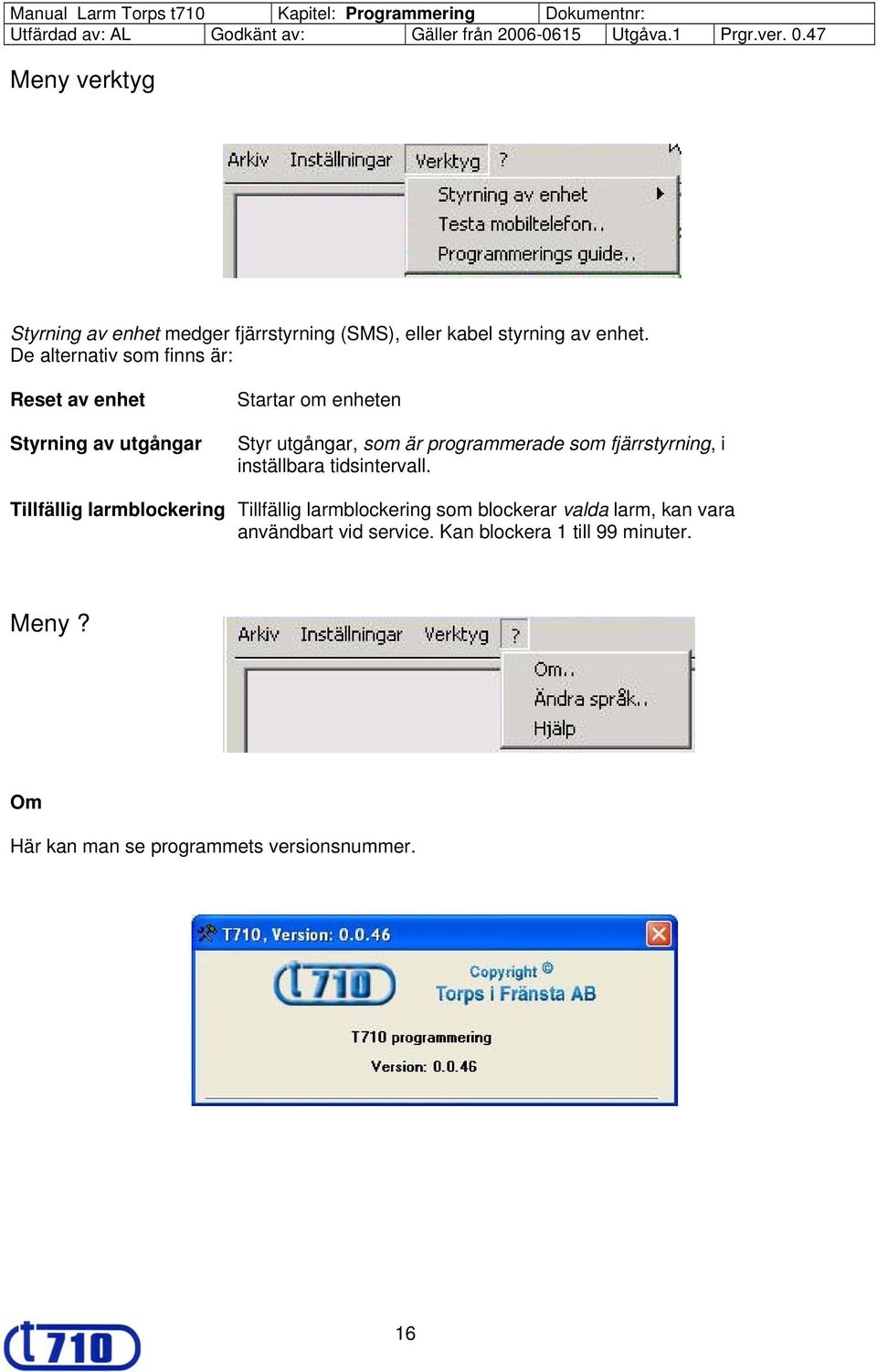

16 Meny verktyg Styrning av enhet medger fjärrstyrning (SMS), eller kabel styrning av enhet. De alternativ som finns är: Reset av enhet Styrning av utgångar Startar om enheten Styr utgångar, som är programmerade som fjärrstyrning, i inställbara tidsintervall. Tillfällig larmblockering Tillfällig larmblockering som blockerar valda larm, kan vara användbart vid service. Kan blockera 1 till 99 minuter. Meny? Om Här kan man se programmets versionsnummer. 16

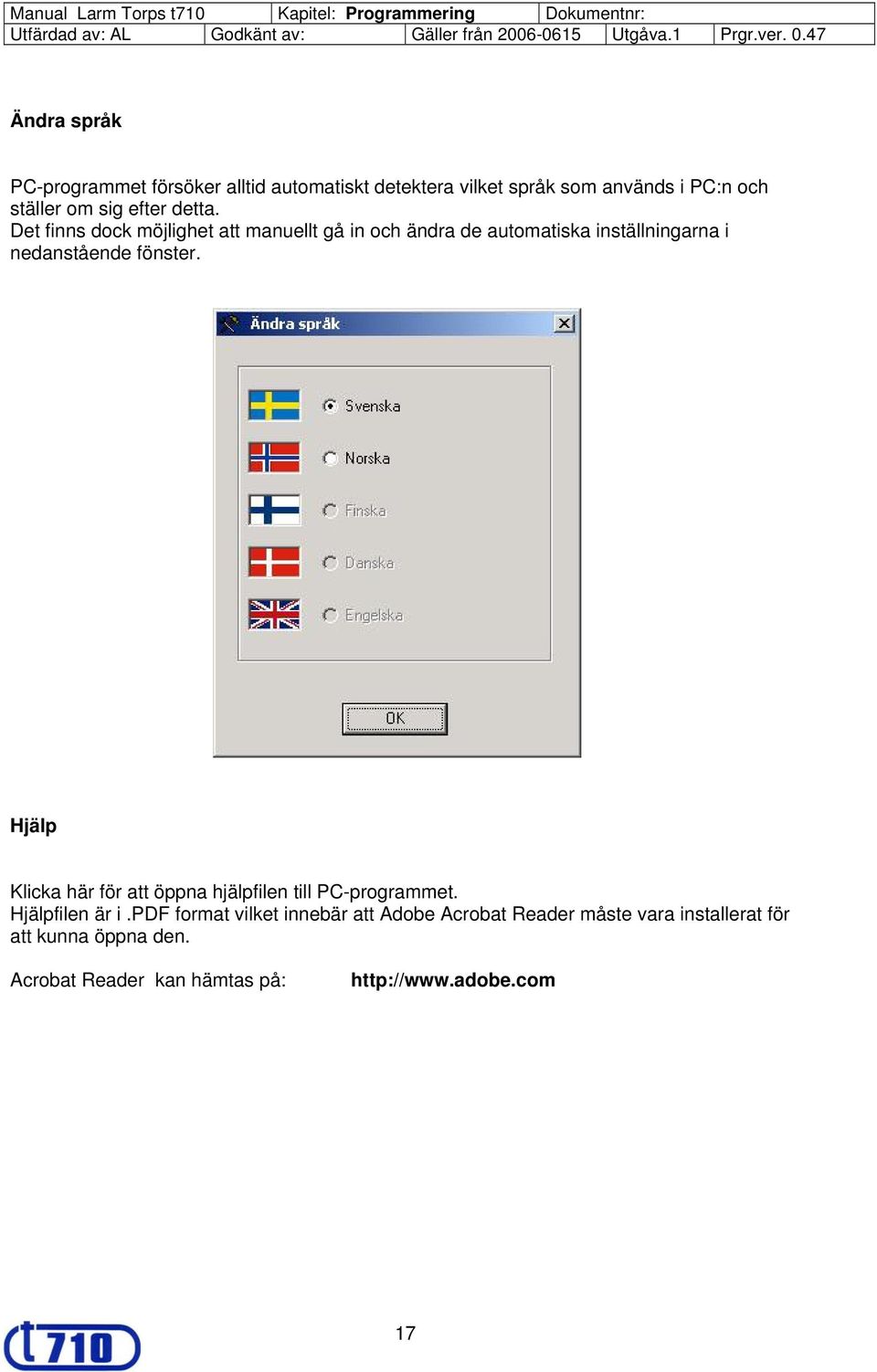

17 Ändra språk PC-programmet försöker alltid automatiskt detektera vilket språk som används i PC:n och ställer om sig efter detta. Det finns dock möjlighet att manuellt gå in och ändra de automatiska inställningarna i nedanstående fönster. Hjälp Klicka här för att öppna hjälpfilen till PC-programmet. Hjälpfilen är i.pdf format vilket innebär att Adobe Acrobat Reader måste vara installerat för att kunna öppna den. Acrobat Reader kan hämtas på: 17
