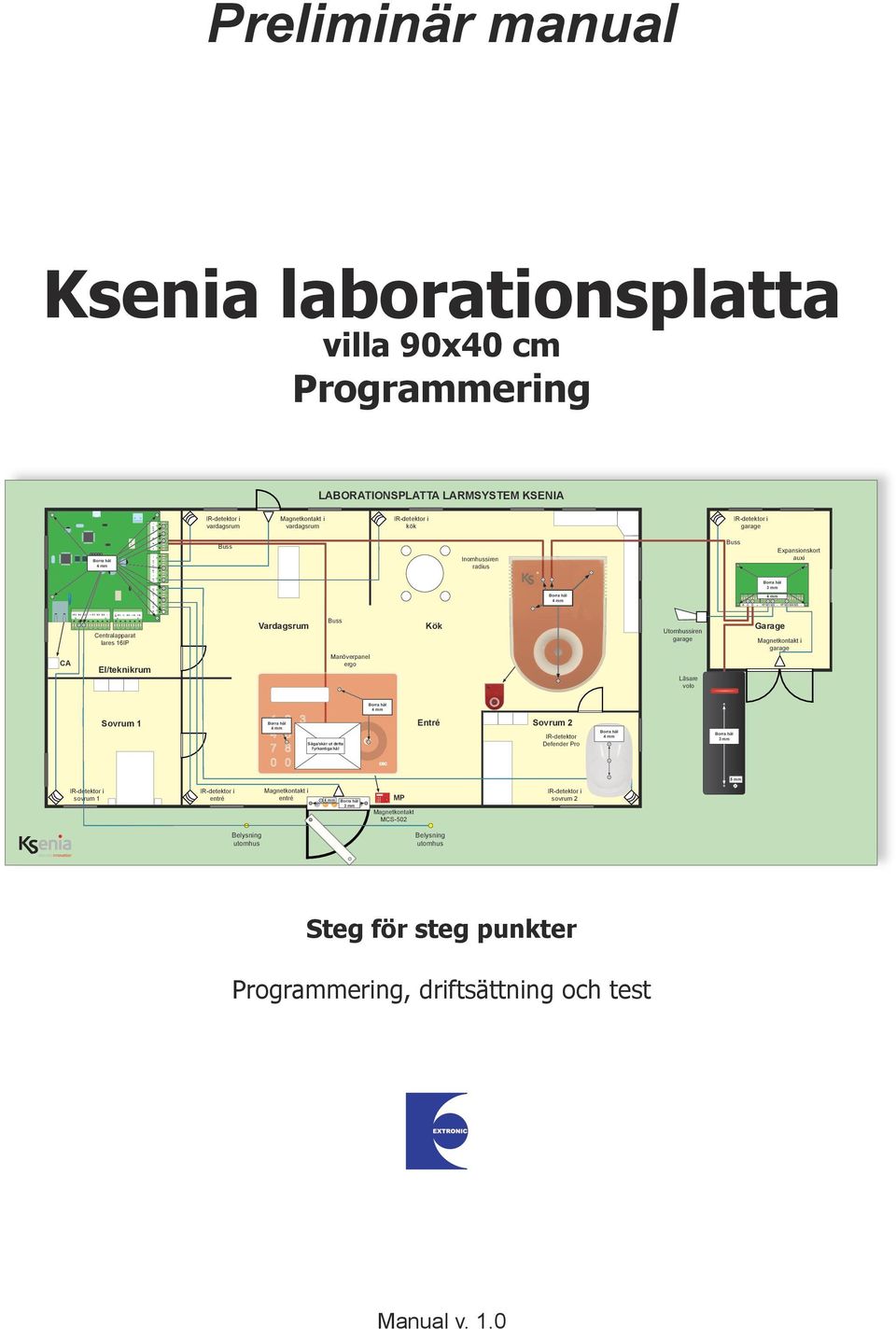

Ksenia laborationsplatta villa 90x40 cm Programmering

Transkript

1 +P1 M1 M2 - + P1 M3 M4 - NC C NO +A +R Preliminär manual Ksenia laborationsplatta villa 90x40 cm LABORATIONSPLATTA LARMSYSTEM KSENIA Borra hål 4 mm Centralapparat lares 16IP CA El/teknikrum +P i1 i2 - +P i3 i4 - +P i5 i6 - + A B - 12V - IR-detektor i vardagsrum Buss Magnetkontakt i vardagsrum Buss Vardagsrum Manöverpanel ergo IR-detektor i kök Kök Inomhussiren radius Borra hål 4 mm Utomhussiren garage Läsare volo IR-detektor i garage Buss Expansionskort auxi Borra hål 3 mm 4 mm + A B - +P M1 M2 - +P M3 M4 M5 - Garage Magnetkontakt i garage Borra hål 4 mm Sovrum 1 Borra hål 4 mm Såga/skär ut detta fyrkantiga hål Entré Sovrum 2 IR-detektor Defender Pro Borra hål 4 mm Borra hål 3 mm IR-detektor i sovrum 1 IR-detektor i entré Magnetkontakt i entré 4 mm Borra hål 3 mm MP Magnetkontakt MCS-502 IR-detektor i sovrum 2 Ksenia 5 mm Belysning utomhus Belysning utomhus Steg för steg punkter, driftsättning och test Manual v. 1.0

2 Denna programmeringsmanual är en enkel kortfattad manual för larmsystem Ksenia avsedd för laborationplatta Ksenia "villa 90x40 cm". av larmsystem Ksenia sker alltid med en PC, installera PC proggram basis, fråga din lärare vart programmet finns att hämta. Se separat manual för installation av programmet. INSTALLATION Anslut alla enheter på bussen som manöverpanel, sirener och expansionskort samt detektorer enligt separat manual: "Installation av produkter på Ksenia laborationsplatta villa 90x40 cm" Denna manual finns på vår hemsida: Steg 3 - Skapa ny kund och programmering i basis Skapa ny kund För att skapa en ny kund, tryck på knappen Ny kund. Klicka på Ny kund Skriv in ditt eget namn. Tryck sedan på OK. Steg 1 - Fabriksåterställning av centralapparat lares: Börja med att återställa centralapparaten till grundinställning. Det gör man för att radera tidigare programmeringar. 1. Ta bort bygeln som sittert mitt på kortet. 2. Ta bort spänning och batteri. 3. Sätt tillbaka spänning och batteri. 4. Sätt tillbaka bygel - grön lysdiod blinkar snabbt under några sekunder. Klart! Grundprogrammerade koder: Huvudkod: Installatörskod: Steg 2 - Anslut centralapparat lares till ethernet (nätverksanslutning till en lokal router) För att programmera och ansluta till en centralapparat lares med en PC eller mobiltelefon så måste centralapparaten vara ansluten till ett nätverk med en nätverkskabel. Anslut enligt följande bild: Ethernet in Skriv ditt förnamn och efternamn Ny enhet Välj den centralapparat som används och tryck sedan på Nästa>. I detta programmeringsexempel är det lares 16IP. Router med DCHP Centralapparat lares Dator Extronic Elektronik AB

3 Ny centralapparat lares 1. Ange namnet för objektet, i detta fall namnet på Lab. platta X, namnet finns på en etikett på Laborationsplattan. 2. Välj komplett programmeringsträd. Tryck OK. Steg 4 - sträd När kunden är skapad och centralapparaten är identifierad, visas följande programmeringsträd. Tryck på Tilllbehörsstatus realtid (rödmarkerad i bilden) 1. Skriv ditt namn för objekt - Lab platta X 2. Välj alltid komplett programmeringsträd Identifiera anslutna enheter För att hitta anslutna centralapparater i nätverket tryck på knappen identifierade enheter via IP/USB anslutning längst ner till vänster i programmet. Klicka längst mer till vänster för hitta centralapparater i nätverket Om inte denna knapp visas tryck längst uppe till vänter på Inställningar och sen Identifierade enheter. Genom att söka automatisk efter centralapparaten via IP eller USB, tryck på Sök efter enheter via IP /USB. Sök efter enheter via IP/USB Här visas alla funna centralapparater med respektive IP adress som den har erhållit För att manuellt söka efter centralapparaten välj Förenklad kommunikation. Centralapparatens IP-adress eller USB-port måste då anges manuellt. Extronic Elektronik AB

4 Steg 5 - Tillbehörsstatus i realtid Här visas alla tillbehör i realtid. som t.e.x manöverpanel, expansionsmodul etc. Frågetecknet på varje enhet betyder att dom är fysiskt inkopplade på bussen men inte inlärda i programmeringen. Tryck på TRYCK HÄR! Hämta serienummer från identifierade enheter på KS-BUS och skicka till centralapparaten. Ange installatörskoden och alla tillbehör kommer att läras in i din programmering och fönstret stängs. Steg 6 - Mjukvaruuppdatering Viktigt att uppdatera mjukvaran i centralapparaten lares och alla andra tillbehör som är anslutna på bussen. Tryck på Uppdatera mjukvara under fönstret längst upp till vänster i programmet. OBS! du kan endast uppdatera en enhet åt gången. Extronic Elektronik AB

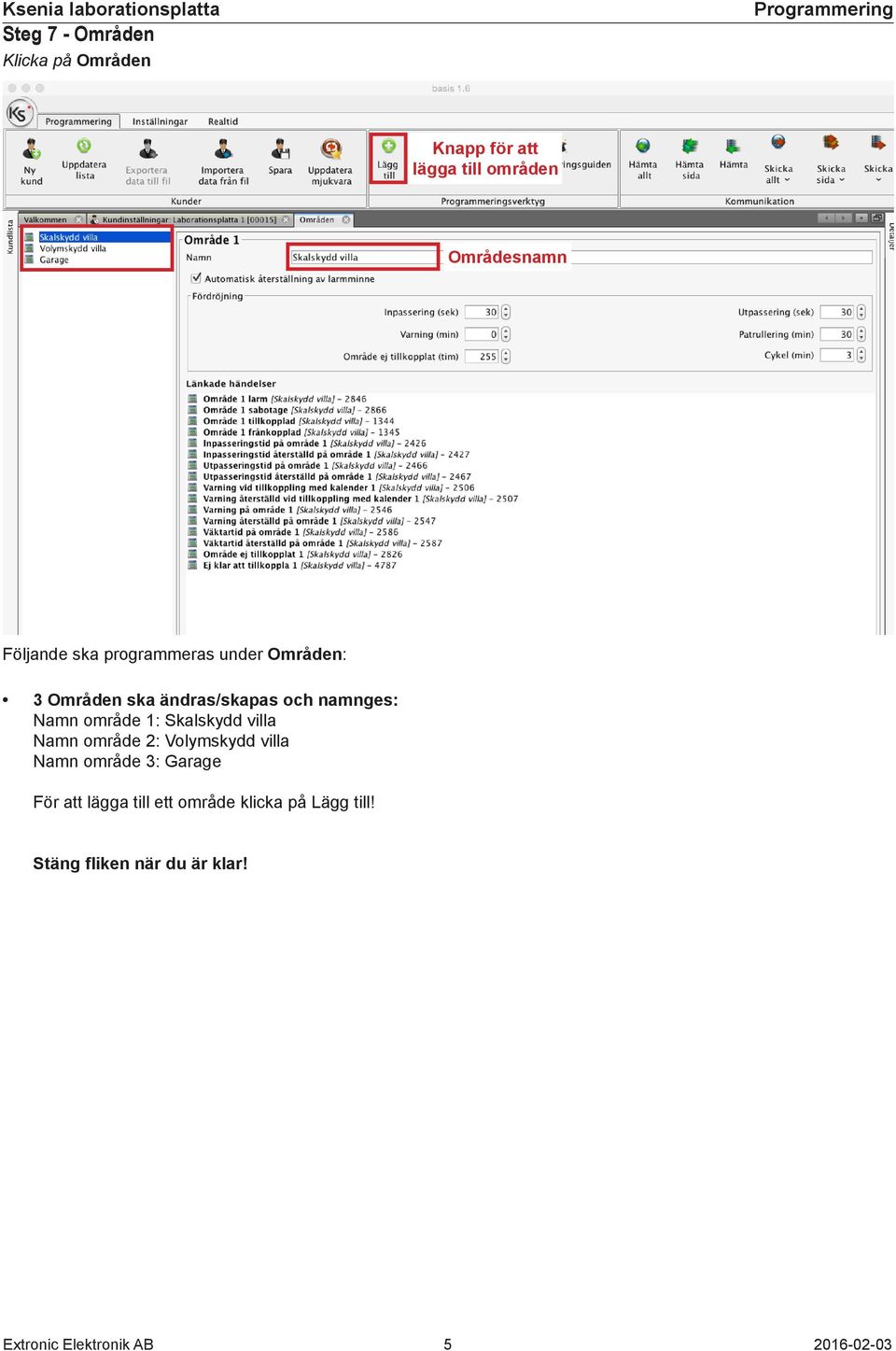

5 Steg 7 - Områden Klicka på Områden Knapp för att lägga till områden Områdesnamn Följande ska programmeras under Områden: 3 Områden ska ändras/skapas och namnges: Namn område 1: Skalskydd villa Namn område 2: Volymskydd villa Namn område 3: Garage För att lägga till ett område klicka på Lägg till! Stäng fliken när du är klar! Extronic Elektronik AB

6 Steg 8 - Från och tillkopplingslägen Klicka på Från- och tillkopplingslägen Knapp för att lägga till lägen 4 Från och till kopplingslägen Garage ska vara växlande = Blå Följande ska programmeras under Från- och tillkopplingslägen: 1. Lägg till ett från och tillkopplingsläge för garage genom att klicka på knappen Lägg till och döp detta till Garage. 2. Klicka under kolumn Garage på rutan ett antal gånger så att den blir blå. Stäng fliken när du är klar! Extronic Elektronik AB

7 Steg 9 - Ingångar Klicka på Ingångar Balansering Områdestillhörighet Inpassering / Utpassering Följande ska programmeras under Ingångar: Sektion 1: Namn: IR-detektor entré Balanseringstyp: Brytande Område: Volymskydd villa Fördröjd: Inpass.& Utpasseringsfördröjd Inpasseringsnivå: Fördröjd Sektion 2: Namn: Magnetkontakt entré Balanseringstyp: Brytande Område: Skalskydd villa Fördröjd: Inpass.& Utpasseringsfördröjd Inpasseringsnivå: Följdfördröjd Sektion 3: Namn: IR-detektor sovrum 1 Balanseringstyp: Brytande Område: Volymskydd villa Sektion 4: Namn: IR-detektor kök Balanseringstyp: Brytande Område: Volymskydd villa Sektion 5: Namn: Magnetkontakt vardagsrum Balanseringstyp: Brytande Område: Skalskydd villa Sektion 6: Namn: IR-detektor vardagsrum Balanseringstyp: Brytande Område: Volymskydd villa Sektion 7: Namn: IR-detektor sovrum 2 Balanseringstyp: Dubbelbalanserad 2 (10 kohm) Område: Volymskydd villa Sektion 8: Namn: Magnetkontakt garage Balanseringstyp: Brytande Område: Garage Sektion 9: Namn: IR-detektor garage Balanseringstyp: Brytande Område: Garage Ta bort sektion 10 genom att klicka på Radera! Extronic Elektronik AB

8 Steg 10 - Utgångar Klicka på Utgångar Namn Detaljer Läge Polariet Kan fjärrstyras Aktiveringstid Aktiverad av Följande ska programmeras under Utgångar: Relä kan inte raderas och används inte i den här grundprogrammeringen. Utgång 2 används för Inomhussiren radius i vardagsrum, denna utgång ska programmeras följande: Namn: Inomhussiren radius i kök Läge: Monostabil (puls) Polaritet: Slutande (NO) Aktiveringstid: 180 sekunder Kan fjärrstyras: Kryssa i denna ruta. Aktiverad av: Område 1 larm (Skalskydd villa), Område 2 larm (Volymskydd villa). Utgång 3 används för utomhussiren på i garage, denna utgång ska programmeras följande: Namn: Utomhussiren i garage Läge: Monostabil (puls) Polaritet: Slutande (NO) Aktiveringstid: 180 sekunder Kan fjärrstyras: Kryssa i denna ruta. Aktiverad av: Område 3 larm (Garage). Utgång 4 används för belysning i trädgård, denna utgång ska programmeras följande: Namn: Belysning Läge: Monostabil (puls) Polaritet: Slutande (NO) Aktiveringstid: 20 sekunder Kan fjärrstyras: Kryssa i denna ruta. Aktiverad av: Område 1 Tillkopplad, Område 2 Tillkopplad, Område 3 Tillkopplad. Ta bort utgång 5 genom att klicka på Radera! Stäng fliken när du är klar. Extronic Elektronik AB

9 Steg 11 - Tillbehör på buss Klicka på Tillbehör Ingångar I1 - I6 Ingångar M1 - M4 Utgångar M1 - M4 Under tillbehör väljer man till vilken ingång en sektion ska tillhöra. Klicka på Moderkort: Se till att följande sektioner är valda på respektive in och utgång! Ingång I1-I4 I1 Terminal = IR-detektor entré I2 Terminal = Magnetkontakt entré I3 Terminal = IR-detektor sovrum 2 I4 Terminal = IR-detektor KÖK I5 Terminal = Magnetkontakt vardagsrum I6 Terminal = IR-detektor vardagsrum Se till att följande sektioner och utgångar är valda på respektive in och utgång! Ingång och utgång M1-M4 M1 = IR-detektor sovrum 1 M2 = Belysning M3 = Används ej Stäng fliken när du är klar. Extronic Elektronik AB

10 Steg 12 - Manöverpanel ergo Klicka på Tillbehör -- > bus --> ergo Tillbehör ergo 1. Namn på manöverpanel ergo 2. Tillkoppling hemmaläg ingen kod 3. Ormådestillhörighet Följande ska programmeras under tillbehör ergo: 1. Ange namn för manöverpanel ergo: Skriv ett MP i villa. 2. Att Tillkoppling i Hemmaläge sker utan kod: Kryssa i ruta Ingen kod på knapp 2 Tillkoppling hemmaläge. 3. Områdestillhörighet - Skalskydd villa - Volymskydd villa - Garage Extronic Elektronik AB

11 Steg 13 - Utomhussiren imago Klicka på Tillbehör -- > bus --> imago Eftersom det inte finns någon utomhussiren imago med i denna övning ska denna tas bort. Klicka på bus - imago - imago 1. Klicka nu på knappen radera längst upp. Extronic Elektronik AB

12 Steg 14 - Expansionskort auxi garage Klicka på Tillbehör -- > bus --> auxi/auxi relä Tillbehör auxi 1. Namn: expansionskort auxi i garage 2. Ingångar M1 - M6 3. Utgångar M1- M6 Följande ska programmerat under tillbehör expansionskort auxi: 1. Ange namn för expansionskort auxi: Skriv Expansionskort auxi i garage. 2. Välj vilken detektor som ska tillhöra respektive ingång: M1 Terminal = IR-detektor garagé M2 Terminal = Används ej M3 Terminal = Magnetkontakt garage M4 Terminal = Används ej M5 Terminal = Används ej 3. Välj till vilken utgång som utomhussiren i garage ska tillhöra: M1 Terminal = Används ej M2 Terminal = Utomhussiren garage M3 Terminal = Används ej M4 Terminal = Används ej M5 Terminal = Används ej Extronic Elektronik AB

13 Steg 15 - Inomhussiren radius Klicka på Tillbehör -- > bus --> radius 1. Namn på expansionskort auxi 2. Utgångar i siren radius 3. Denna ruta ska vara tom! Följande ska programmeras under tillbehör inomhussiren radius: 1. Ange namn för inomhussiren radius: Skriv Inomhussiren radius. 2. Välj utgång som ska användas i denna siren: Välj Inomhussiren radius. Extronic Elektronik AB

14 Steg 16 - Läsare volo Klicka på Tillbehör -- > bus --> volo 1. Namn på läsare volo - Läsare i garage 4. Lysdiod grön & röd aktiva 2. Grön lysdiod alltid på 3. Ställ ner känslighet till min 5. Områdestillhörighet garage 6. Länkad händelser Följande ska programmeras under tillbehör läsare volo: 1. Ange namn för läsare volo: Skriv Läsare i garage. 2. Grön lysdiod: - Ska användas. - Alltid aktiv. 3. Känslighet Ställ ner känslighet till minimum. 4. Lysdiod grön och röd ska vara aktiva: Aktivera grön och röd lysdiod. 5. Områdestillhörighet för läsare volo garage: Läsare volo ska bara tillhöra område garage. 6. Länkad händelser Ändra länkad händelser vad som ska hända när följande lysdiod tänds på läsaren: Grön lysdiod = Garage Röd lysdiod = Garage Extronic Elektronik AB

15 Steg 17 - Användare Klicka på Användare 1. Namn på användare 2. Områdestillhörighet Följande ska programmeras under Användare: 1. Ange namn för Användare koder 2: Skriv ditt namn här. 2. Välj vilka områden som denna bricka ska kunna styra: Skalskydd villa Volymskydd villa Garage Huvudanvändare = Huvudanvändaren är behörig att till och frånkoppla samt tillgång till alla menyer i manöverpanelen och webbservern. Huvudanvändaren har kod Extronic Elektronik AB

16 Steg 18 - Brickor Klicka på Brickor 1. Namn på bricka 2. Områdestillhörighet Följande ska programmeras under brickor: 1. Ange namn för Bricka 1: Skriv ditt namn här. 2. Välj vilka områden som denna bricka ska kunna styra: Skalskydd villa Volymskydd villa Garage 3. Lär nu in bricka genom att klicka längst ner till vänster på Lär in Håll nu bricka mitt framför läsaren. Lysdioden på läsare volo kommer att tändas blå - klart! Extronic Elektronik AB

17 Steg 19 - Ethernet Klicka på Ethernet 1. Ange namn för larmsystemet: LAB PLATTA 1 2. Aktivera NTP server (tidssserver på internet): ntp2.sp.se 3 Skicka webbserver Följande ska programmeras under Ethernet: 1. Ange namn för denna laborationsplatta: LAB.PLATTA 1 eller LAB.PLATTA 2 etc. För namn se skylt på laborationsplatta eller fråga din lärare. 2. Aktivera NTP server, dvs vilken tidsserver som centralapparaten ska koppla sig till för att justera tiden: Kryssa i rutan samt skriv in följande serveradress ntp2.sp.se. 3. Skicka webbswerver genom att trycka på knappen Skicka webbserver: Nu skickas en webbserver modul till centralapparaten, processen visas längst ner till höger i programmet. En webbservermodul används för att man ska kunna koppla upp sig till centralapparaten från en webbläsare eller via app. Man använder en webbläsare på en dator eller telefon och anger IP adressen, nu kan man logga in och hantera systemet, t ex tll och frånkoppla systemet, se status etc. Extronic Elektronik AB

18 Steg 20 - Alternativ (visning av fel) Klicka på Alternativ 1. Varning och visning av fel Kryssa ur: Lågt batteri Batteri Batteriladdningsfel 2. Allmänna inställningar Kryssa i: Tillåt osäkra koder Radera sabotage Begränsa logghändelse Tillkoppla om radioenhet saknas 3. Ställ tid genom att tryck på Ställ Tryck huvudkod Följande ska programmeras under Alternativ:: 1. Kryssa ur varning och visning av: - Låg batteri - Batteri - Batteriladdningsfel 2. Kryssa under Allmänna inställningar: - Tlllåt osäkra koder - Radera sabotage med hubudkod - Begränsat antal logghändelser per händelse. Händelseloggen sparar högst 8 händelser för varje specifik händelse, tills en till / frånkoppling eller till nästa programmering av systemet. - Gör det möjligt att tillkoppla systemet även om en radiobaserad enhet saknas. 3. Ställ tid genom att trycka på Ställ: - Tryck nu kod för huvudanvändaren: Extronic Elektronik AB

19 Steg 21 - Skicka över programmering till centralapparat Klicka på Skicka allt När programmeringen för grundprogrammering 1 är färdig. Tryck på Skicka allt för att skicka all programmering till centralapparaten lares. Systemet kommer att fråga efter installatörskod vilken Svenska i manöverpanelen Klicka på Språk i manöverpanel och webserver Följande ska programmeras under Språk och webserver: 1. Välj tillgängligt språk i lares: Svenska 2. Aktivt språk: Svenska 3. Datatyp: ÅÅ/MM/DD Tryck på Skicka sida för att skicka Svenska till centralapparaten lares. Klicka på Skicka allt Nu är programmeringen klar. Tryck på Skicka allt för att skicka all programmering till centralapparaten lares. För handhavande av systemet se nästa sida. Extronic Elektronik AB

20 Steg 22 - Testa av systemet Innan tillkoppling ska utföras ska systemet testas av, klicka på Ingångsstatus i realtid: Sektion ej programmerad är symbol grå Om en sektion inte är programmerad så kommer den runda statussymbol vara grå: Sektion öppen = i larmläge Testa av utgångar Klicka på utgångar i realtid: Under denna flik visas status av varje ingång: Under denna flik visas status av varje utgång: Sektion OK är symbol grön Utgång OK är symbol grön Ingång OK = ej i larmläge Utgång ej aktiv Sektion öppen (larmläge) är symbol röd Klicka på den röda symbolen och ange huvudkod Ingång öppen = i larmläge Utgång aktiv Nu är utgången aktiv och det som är anslutet påverkas. Om programmet visar att en ingång är öppen (i larmläge) i detta exempel är det siren radius i vardagsrum som är kontrollera varför och åtgärda det innan du kan gå vidare. aktiv men eftersom sirenmodulen är urkopplad i siren så IR-detektor Defender Pro kommer dock att ligga i larmläge eftersom den känner av rörelse om någon person är är det bara LED blixten som blixtrar. framför detektorn. Extronic Elektronik AB

21 Steg 23 - Tillkoppling av villa med kod Anläggningen är frånkopplad: Steg 24 - Frånkoppling av villa med kod Anläggningen är tillkopplad: S Y S T EM O K F r å n k o p p l a t S Y S T EM O K T i l l k o p p l a t Ange kod och tryck sen på 1 för att tillkoppla: Ange kod och 0 för att frånkoppla: T i l l k o p p l i n g U t f ö r d F r å n k o p p l i n g U t f ö r d Nu startar utpasseringstiden och systemet tillkopplas: Systemet är nu frånkopplat: T I L L K O P P. S K E R S E K T I ON E R O K S Y S T EM O K F r å n k o p p l a t Anläggningen tillkopplas utan fel: S Y S T EM O K T i l l k o p p l a t Extronic Elektronik AB

22 Steg 25 - Hemmaläge Anläggningen är frånkopplad: Steg 26 - Återställ larm / sabotage Manöverpanel visar LARM MINNE: S Y S T EM O K F r å n k o p p l a t L A RM M I N N E F R Å N K O P P L A T Tryck på knapp 2 i tre sekunder: Tryck kod och *: H EMMA L Ä G E U T F ÖR D A N V Ä N D A RME N Y Å T E R S T Ä L L L A RM Hemmaläge aktiveras: Tryck OK: T I L L K O P P. S K E R S E K T I ON E R O K Å T E R S T Ä L L L A RM F OR T S Ä T T A? Systemet är nu i hemmaläge: Tryck OK för att återställa larm: S Y S T EM O K H EMMA L Ä G E Å T E R S T Ä L L L A RM U T F ÖR D Extronic Elektronik AB

23 Steg 27 - Tillkoppling villa med bricka Anläggningen är frånkopplad: Steg 28 - Frånkoppling villa med bricka Anläggningen är tillkopplad: S Y S T EM O K F r å n k o p p l a t S Y S T EM O K T i l l k o p p l a t Håll brickan i övre högra hörnet av manöverpanelen och tryck sen på 1 för att tillkoppla: Håll brickan i övre högra hörnet av manöverpanelen och tryck sen på knapp 0 för att frånkoppla: S Y S T EM O K F r å n k o p p l a t S Y S T EM O K T i l l k o p p l a t Anläggningen tillkopplas utan fel: Systemet frånkopplas: T I L L K O P P. S K E R S E K T I ON E R O K F r å n k o p p l i n g U t f ö r d Nu startar utpasseringstiden, systemet tillkopplas: Systemet är nu frånkopplat: S Y S T EM O K T i l l k o p p l a t S Y S T EM O K F r å n k o p p l a t Extronic Elektronik AB

24 Steg 29 - Till och frånkoppling garage med bricka Håll brickan mitt framför läsaren, lysdioden kommer att växla mellan grönt-rött-grönt. Håll den framför till rätt färg visas och ta bort brickan: Ksenia Lysdiod på läsare: Grön = Garage frånkopplat Röd = Garage tillkopplat Gul blink = Larm utlöst /sabotage Släckt = Sektion öppen/påverkad Extronic Elektronik AB
