Preliminär manual. Larmpaket lares 4.0 för utbildning

Transkript

1 +P1 M1 M2 - + P1 M3 M4 - NC C NO +A +R Preliminär manual Larmpaket lares 4.0 för utbildning LABORATIONSPLATTA LARMSYSTEM KSENIA Borra hål 4 mm Centralapparat lares 16IP CA El/teknikrum +P i1 i2 - +P i3 i4 - +P i5 i6 - + A B - 12V - IR-detektor i vardagsrum Buss Magnetkontakt i vardagsrum Buss Vardagsrum Manöverpanel ergo IR-detektor i kök Kök Inomhussiren radius Borra hål 4 mm Utomhussiren garage Läsare volo IR-detektor i garage Buss Expansionskort auxi Borra hål 3 mm 4 mm + A B - +P M1 M2 - +P M3 M4 M5 - Garage Magnetkontakt i garage Borra hål 4 mm Sovrum 1 Borra hål 4 mm Såga/skär ut detta fyrkantiga hål Entré Sovrum 2 IR-detektor Defender Pro Borra hål 4 mm Borra hål 3 mm IR-detektor i sovrum 1 IR-detektor i entré Magnetkontakt i entré 4 mm Borra hål 3 mm MP Magnetkontakt MCS-502 IR-detektor i sovrum 2 Ksenia 5 mm Belysning utomhus Belysning utomhus Manual v. 1.1

2 Denna programmeringsmanual är en enkel kortfattad manual avsedd för laborationplatta med centralapparat lares 4.0. av larmsystem lares 4.0 sker med app eller webläsare, det behövs ingen mjukvara eller konfiguration av nätverk eller routrar för att centralapparaten ska få access till molntjänst Kseniasecureweb.com Se separat manual för installation av programmet Nätverksanslutning utan en router Det går också ansluta utan en router, anslut en nätverkskabel direkt mellan pc och moderkort lares 4.0. Då kommer moderkort lares 4.0 att alltid ställa om sig till en statisk IP adress som är Om man ansluter utan en router kan man inte användas sig av Ksenia s molntjänst, gå vidare direkt till Anslut enligt följande bild: INSTALLATION Anslut alla enheter på bussen som manöverpanel, sirener och expansionskort samt detektorer enligt separat manual: "Montering och inkoppling av produkter på laborationsplatta Ksenia villa 9040cm" som finns under produkt med artikelnr och Denna manual finns på vår hemsida: Fabriksåterställning av centralapparat lares: Börja med att återställa centralapparaten till grundinställning. Det gör man för att radera tidigare programmeringar. Tryck på knapp S1 i cirka 5 sekunder. Grundprogrammerade koder: Huvudkod: Installatörskod: Anslut centralapparat lares 4.0 via nätverk Nätverksanslutning till en lokal router För att programmera och ansluta till en centralapparat lares 4.0 med en PC eller mobiltelefon så måste centralapparaten vara ansluten till ett nätverk med en nätverkskabel. Anslut enligt följande bild: Dator T ex Ansluta till centralapparat lares 4.0 via molntjänst Öppna en webläsare och skriv följande webbadress. Centralapparat lares 4.0 T ex Dator T ex Extronic Elektronik

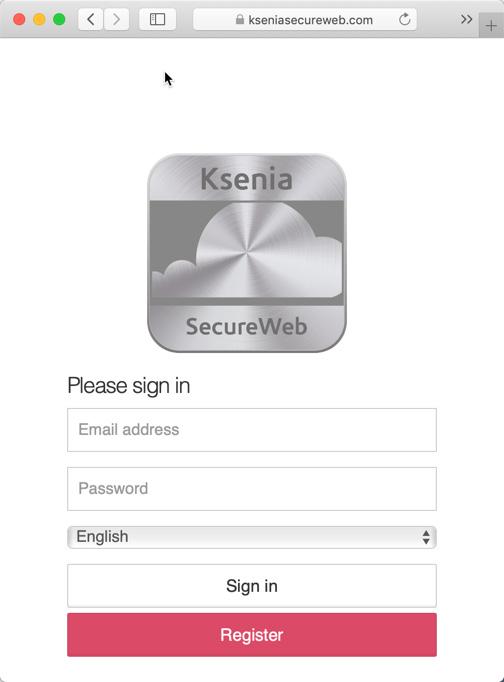

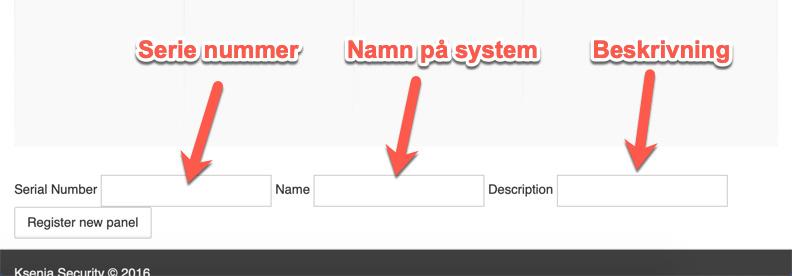

3 Logga in med dina inloggningsuppgifter. Om du inte har en inloggning tryck på Register och skapa ett konto. När du har loggat in klicka på Devices. 1.5 Lägg till ett centralapparat lares 4.0 i Ksenia s molntjänst Skriv serienumret som står på kretskortets etikett: Extronic Elektronik

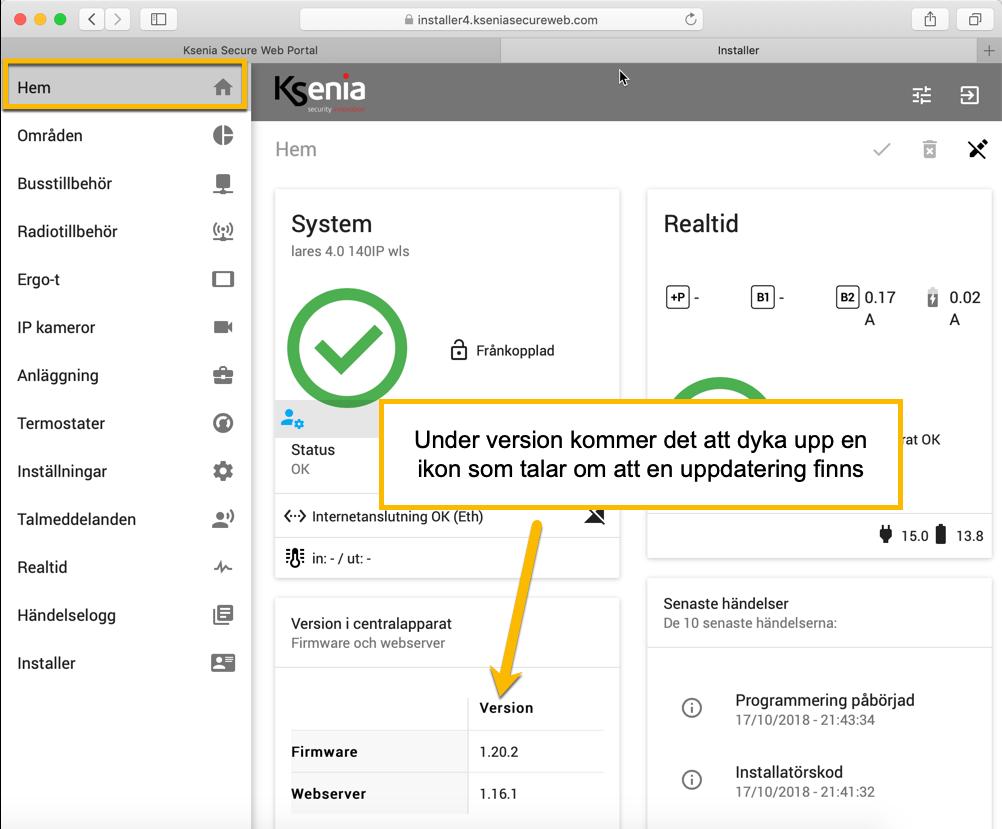

4 1.6 Logga in på centralapparat lares 4.0 Om du ansluter direkt till centralapparaten via en nätverkskabel direkt utan en router öppna en webbläsare och skriv in den lokala IP-adressen enligt avsnitt 1.3. Ange installatörskod Om du ansluter till centralapparaten via ett nätverk som har Internet anslutning via Ksenia s molntänst enligt avsnitt 1.4 öppna en webbläsare och skriv in och välj centralapparat. Ange installatörskod Uppdatera hårdvara Börja med att uppdatera centralapparaten: Efter att du hat loggat in så kommer det eventuellt dyka upp en ikon längst ner på sidan som meddelar att det finns en uppdatering att hämta, klicka på den. Uppdatering tar några minuter! Extronic Elektronik

5 2.0 Lär in hårdvara som ansluten på bussen Klicka på Realtid och Manöverpanel/läsare: 1. Klicka först på pennan uppe till höger för att programmera. 2. Klicka på den röda ikonen längst ner till höger för att lägga till funna tillbehör. 3. Klicka sedan på Spara knappen och Apply uppe till höger för att spara och genomföra samt lägga till tillbehören. 4. Gör samma sak med läsare, I/O moduler och sirener. Extronic Elektronik

6 2.1 Programmera områden Klicka på Anläggning och Områden 1. Döp om första området till Skalskydd. 2. Döp om andra området till Volymskydd. 3. Lägg till ett område för garage, döp detta till Garage. Extronic Elektronik

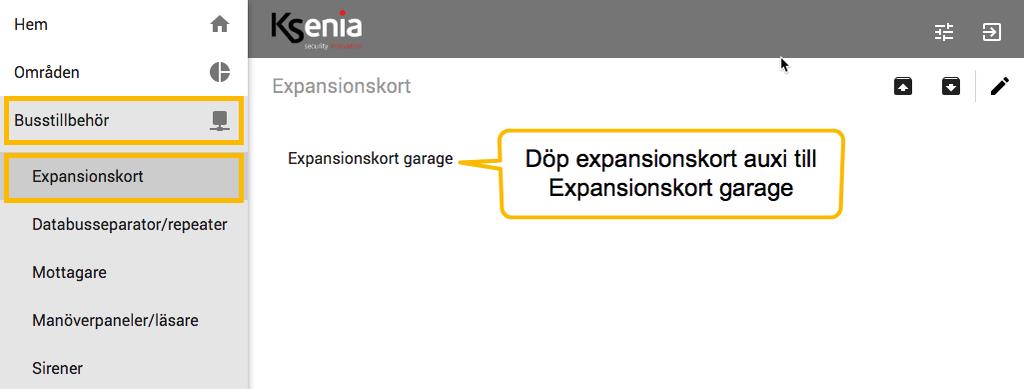

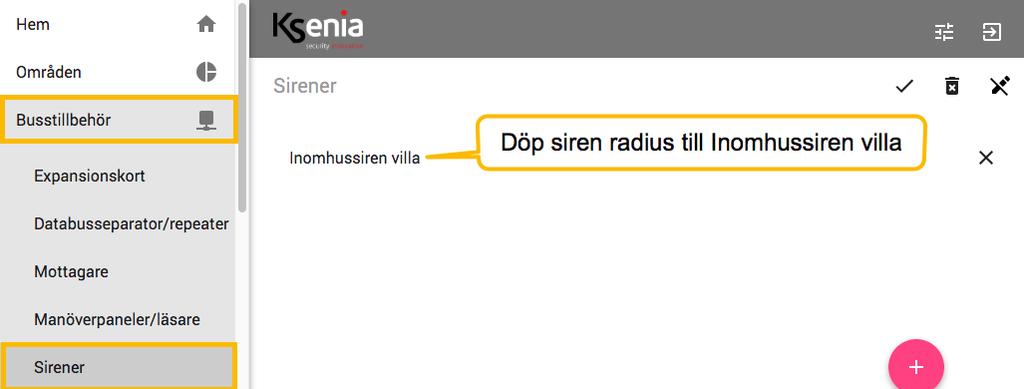

7 2.2 Döp tillbehör Klicka på Busstillbehör och Expansionskort: Döp Expansionskort auxi till Expansionskort garage. Klicka sen på Manöverpanel/läsare: Döp Manöverpanel ergo till MP villa. Klicka sen på Manöverpanel/läsare: Extronic Elektronik

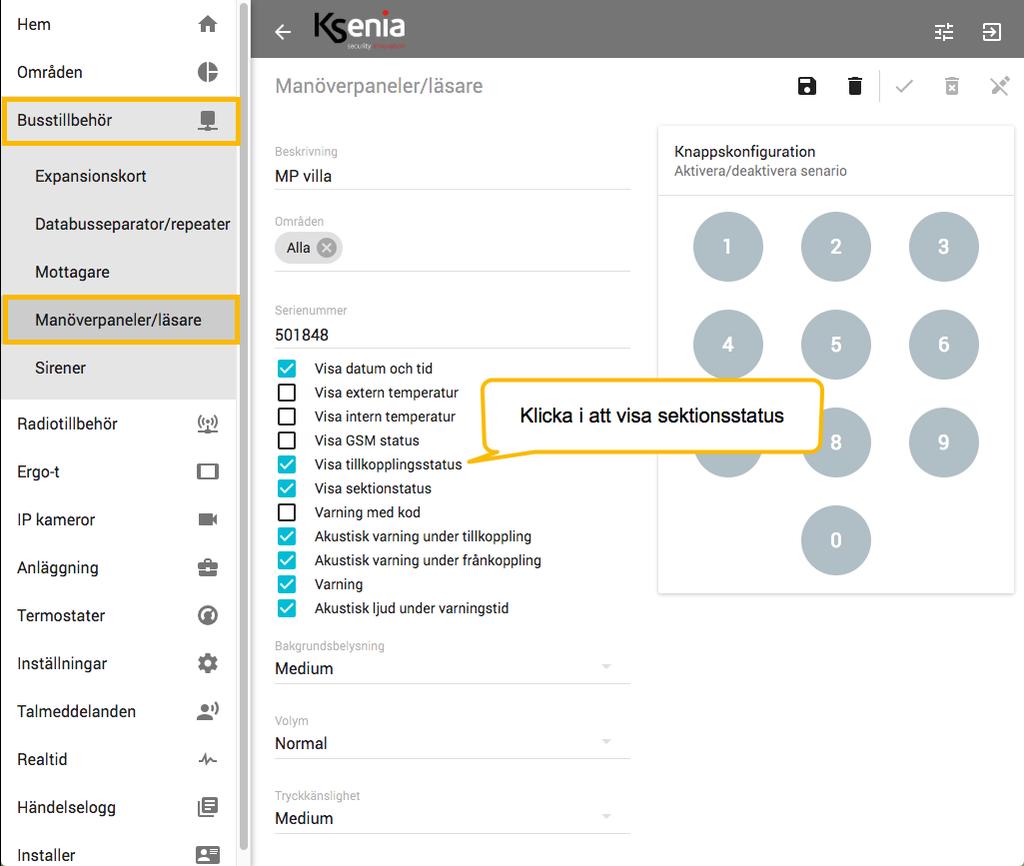

8 2.3 Programmera manöverpanel Klicka på Busstillbehör och Manöverpanel/läsare: Klicka i att visa sektionsstatus i manöverpanel. Extronic Elektronik

9 2.4 Programmera Tillkopplingslägen Klicka på Anläggning och Tillkopplingslägen: 1. Översätt till Svenska: Frånkopplad Tillkopplad Hemmatillkopplad 2. Lägg till 2 Tillkopplingslägen: Ett som frånkopplar garage = Grön Ett som tillkopplar garagae = Röd Extronic Elektronik

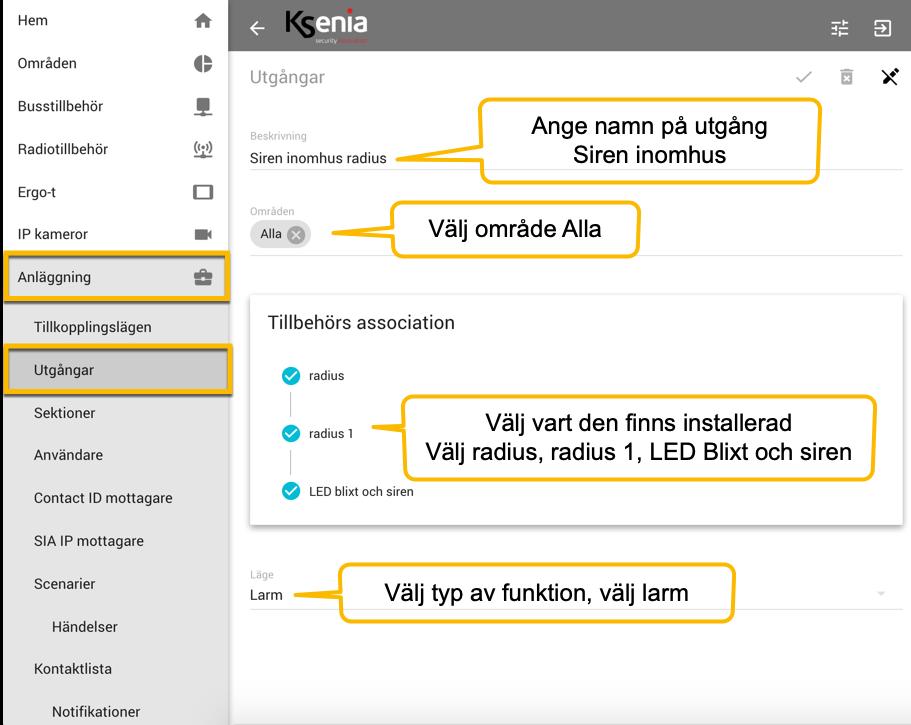

10 2.5 Programmera utgångar Klicka på Anläggning och Utgångar och ange namn på utgång, område, vart den är inkopplad och Larm: 1. Klicka på + nedre högra hörnet för att lägga till utgång. 2. Beskrivning: Siren inomhus. 3. Område: Alla. 4. Tillbehörs assocation: radius, Inomhussiren (radius 1), LED Blixt och larm. 5. Läge: Larm. Programmera även en utgång för utomhussiren Extronic Elektronik

11 2.6 Programmera sektioner Klicka på Anläggning och Sektioner: Extronic Elektronik

12 2.7 Programmera sektioner Klicka på Anläggning och Sektioner: 1. Klicka på + i högra hörnet för att lägga till utgång 2. Beskrivning: IR-detektor entré 3. Område: Volymskydd 4. Tillbehörs assocation: lares, I1 5. Inpasseringsfördröjning: Ja 6. Utpasseringslogik: Ja Fortsätt med alla sektioner enligt nedanstående tabell: Sektionsnamn Område Vart den är inkopplad Inpasseringsfördröjd Utpasseringslogik IR-detekor entré Volymskydd lares - I1 Ja Ja Magnetkontakt entré Skalskydd lares - I2 Ja Ja IR-detektor sovrum 2 Volymskydd lares - I3 Nej Nej IR-detektor kök Volymskydd lares - I4 Nej Nej Magnetkontakt vardagsrum Skalskydd lares - I5 Nej Nej IR-detektor vardagsrum Volymskydd lares - I6 Nej Nej IR-detektor sovrum 1 Volymskydd lares - I7 Nej Nej IR-detektor garage Volymskydd auxi garage - M1 Nej Nej Magnetkontakt garage Skalskydd auxi garage - M2 Nej Nej Extronic Elektronik

13 2.8 Programmera Användare Klicka på Anläggning och Användare 1. Ändra namn på användare till valfritt namn 2. Byt kod på användare till Aktivera bricka på användare Extronic Elektronik

14 2.9 Programmera Scenarier Klicka på Anläggning och Scenarier 1. Byt namn på Scenarier till följande Frånkoppling Tillkoppling Hemmatillkoppling 2. Skapa ett nytt scenarie för garage Frånkoppla garage Tillkoppla garage Extronic Elektronik

15 2.10 Programmera händelser för manöverpanel Klicka på Anläggning och Händelser 1. Se till att följande händelser finns under knapp 0, 1 & 2 (ska finnas med vid uppstart), om inte skapa dessa. 2. Skapa även en händelse för vad som ska hända för knapp 3 - Frånkoppling garage: Skapa en ny händelse för knapp 3 genom att klicka på plus och sedan välja manöverpanel -> knapp 3, klicka sedan i alla under manöverpaneler och välj frånkoppla garage. 3. Skapa även en händelse för vad som ska hända för knapp 4 - Tillkoppling garage: Skapa en ny händelse för knapp 4 genom att klicka på plus och sedan välja manöverpanel -> knapp 4, klicka sedan i alla under manöverpaneler och välj Tillkoppla garage. Extronic Elektronik

16 2.11 Programmera händelser för läsare Klicka på Anläggning och Händelser 1. Skapa en händelser för vad som ska hända för grön lysdiod - Frånkoppling garage: Skapa en ny händelse för grön lysdiod genom att klicka på plus och sedan välja läsare -> grön lysdiod, klicka sedan i alla under läsare och välj frånkoppla garage. 2. Skapa en händelser för vad som ska hända för röd lysdiod - Tillkoppling garage: Skapa en ny händelse för röd lysdiod genom att klicka på plus och sedan välja läsare -> röd lysdiod, klicka sedan i alla under läsare och välj tillkoppla garage. Extronic Elektronik

17 2.12 Programmera Allmänna inställningar Klicka på Inställningar och Allmänna inställningar: 1. Välj avancerat läge. 2. Välj Svenska som språk. 3. Kryss i följande Tillkopplingsmöjligheter: Tillkoppla även om det finns fel Radera larmminne vid tillkoppling Radera sabotagekod med en användarkod 4. Kryssa ur följande felminnen Nätfel Låg spänning från strömförsörjning Batteriladdningsfel Låg batteri Extronic Elektronik

18 3.1 Lära in bricka 1. Tryck installatörskod (123456). 2. Scrolla fram till Användarhantering, tryck OK (mittenknappen i hjulet). 3. Välj användar genom att trycka OK. 4. Välj lära in bricka, tryck OK. 5. Håll brickan framför logotypen på manöverpanelen. 6. Tryck ESC för att backa ur och bekräfta OK. 3.2 Till och frånkoppling För att tillkoppla villa Tryck kod ( ) För att frånkoppla villa Tryck kod ( ) För att frånkoppla garaget Håll brickan mitt framför läsaren, lysdioden kommer att växla mellan grönt-rött-grönt. Ksenia Lysdiod på läsare: Grön = Garage frånkopplat Röd = Garage tillkopplat Gul blink = Larm utlöst /sabotage Släckt = Sektion öppen/påverkad Återställa larmminne Larmminne kvitteras normalt vid en tillkoppling, men kan också kvitteras igenom att tryck kod och *. Återställa sabotageminne Sabotageminne kvitteras normalt vid en tillkoppling, men kan också kvitteras igenom att tryck kod och *. Återställa nätfel 1. Tryck användarkod och tryck på #. 2. Använd scrollhjul och scrolla till Fellista. 3. Tryck OK (runda ringen i scrollhjulets mitt). Extronic Elektronik
