Interfacemodul IDP-RM1 Installations- och programmeringsmanual

Transkript

1 Utgåva 1 April 2008 Interfacemodul IDP-RM1 Installations- och programmeringsmanual Sida 1 av 10 Honeywell Life Safety AB Arenavägen 27 SE STOCKHOLM - GLOBEN Tel: Fax:

2 INTRODUKTION Interfacemodulen är avsedd för att användas tillsammans med Notifier ID 3000/300 och ID 60 brandlarmscentraler. Denna enhet erbjuder ett enkelt sätt att utöka en befintlig trådbunden anläggning genom att använda Hyfires sortiment av intelligenta trådlösa brandlarmsprodukter, som detektorer, larmknappar, moduler och siréner. Det enda som behöver göras är: Ansluta Interfacemodulen till detektorslingan. Programmera Interfacemodulen och lägga till de trådlösa enheterna som skall anslutas. Att programmera Interfacemodulen är mycket enkelt och kräver inga verktyg Interfacemodulen strömförsörjs direkt av detektorslingan. Interfacemodulen klarar av att handha upp till 32 trådlösa enheter en mix av larmgivare och larmdon. Interfacet måste programmeras enligt denna instruktion. EGENSKAPER Full integration med det trådbundna systemet. Samarbetet mellan trådbundna och trådlösa enheter erbjuder en snabb integrering av förändringar av anläggningen. Antalet Interfacemoduler som kan anslutas begränsas endast detektoslingans begränsning. För varje Isolatormodul som monteras kan upp till 32 analoga, intelligenta enheter (larmgivare och larmdon) anslutas. Multikanals drift. Primärbatteriets livstid 3-5 år Sekundärbatteriets livstid 2 månader. Larm för låg batterispänning. Omedelbar överföring av signal från de trådlösa enheterna av Brand och Fel ( 2 sekunder). Överföring av status och analogvärde. SPECIFIKATION Färg: Vit. Dimension: 116 x 107 x 65 mm (utan antennerna). Frekvens: MHz. Strålningsstyrka: 0,01 10 mw. Modulationstyp: Frekvensmodulering FM. Antal kanaler: 7 Strömförsörjning: VDC Strömförbrukning: 16 ma. Arbetstemperatur: ºC Sida 2 av 10

3 Anslut de två antennerna till RF kortet placerat under processorkortet. RF kortet nås genom att lossa processorkortet. Antennerna skall placeras enligt bilden och de grå antennskydden skall monteras för att upprätthålla IP-klassningen (IP 68) Bilden nedan visar placeringen av de tryckknappar som används vid programmeringen. Den visar också på placeringen av Interfacemodulens LEDs användningen av dessa förklaras i manualen. Korrekt anslutning av detektorslingan visas också. In + Ut + In - Ut - LED: DL3 LED: DL4 LED: DL2 LED: DL5 LED: DL1 LED: DL6 Tryckknapp: P1 Tryckknapp: P2 Tryckknapp: P3 Tryckknapp: P4 Sida 3 av 10

4 BESKRIVNING AV MENYERNA BLANK : Detta är det normala drift menyn. I detta tillstånd är Interfacemodulen ansluten till slingan och arbetar. Från någon undermeny tryck P1 tryckknapp till LCD displayen blir tom. Vid programmering av Interfacemodulen går modulen (och ansluten centralapparat) i fellarm då intefacemodulen tappar kontakt med anslutna, trådlösa enheter. SLINGA : Denna meny innehåller de parametrar relaterade till den trådlösa detektorslingan. STARTADRESS DETEKTOR : Gå till denna meny för att sätta/ändra den första adressen för de trådlösa detektorerna som skall länkas med Interfacemodulen. STARTADRESS MODUL : Gå till denna meny för att sätta/ändra den första adressen för de trådlösa moduler som skall länkas med Interfacemodulen. PROTOKOLL : Tillåter användaren att ändra protokoll (Denna funktion har numera frånkopplats). RF PRORAMMERING : Denna meny innehåller alla parametrar relaterade till Interfacemodulen. EXPANDER : Denna undermeny ändrar RF parametrar nödvändiga för korrekt funktion av Interfacemodulen. SYSTEMKOD : Systemkod är ett nummer i området Interfacemoduler med olika Systemkoder men som arbetar på samma kanal kommer inte att störa varandra. RF KANAL : RF kanal är ett nummer i området 1 7. Interfacemoduler med olika RF kanaler kommer inte att störa varandra. Ändra RF kanal med P3/P4 tryckknappar och bekräfta med P2 tryckknappen. För att lagra ändringen krävs en initiering av Interfacemodulen. INITIERA : Använd denna undermeny för att lagra uppdaterad systemkod och/eller RF kanal i Interfacemodulen. Efter bekräftning med P2 tryckknappen kommer de nya värdena att användas. OBS: efter en initieringsprocess måste alla trådlösa enheter länkade till Interfacemodulen programmeras in igen! RESET : Använd denna undermeny för att utföra en återställning av Interfacemodulen. Efter bekräftning med P2 tryckknappen kommer samtliga trådlösa enheter att återställas från eventuella larmtillstånd (brand, fel). Normalt skall denna åtgärd aldrig användas. LADDA KONFIGURATION : Använd denna undermeny för att ladda ned senast använda konfigurering till Interfacemodulens minne. Efter bekräftning med P2 tryckknappen kommer interfacemodulen att spara konfigurationen och utföra en reset. Detta används när programmering av Interfacemodulen utförs med användning av PC mjukvaran Configuration Tool. DETEKTOR ADRESS : Gå till denna undermeny för att lägga till eller ta bort en trådlös detektor. INGÅNGSMODUL : Gå till denna undermeny för att lägga till eller ta bort en trådlös ingångsmodul. UTGÅNGSMODUL : Gå till denna undermeny för att lägga till eller ta bort en trådlös utgångsmodul. LARMKNAPP : Gå till denna undermeny för att lägga till eller ta bort en trådlös larmknapp. LARMDON : Gå till denna undermeny för att lägga till eller ta bort ett trådlös larmdon. INFORMATION : Denna undermeny innehåller information om de trådlösa enheterna. LÄGG TILL ENHETER : Välj en av dessa menyer för att lägga till nya trådlösa enheter till Interfacemodulen. Efter bekräftning med P2 tryckknappen kommer LCD displayen att visa link - indikering och LED: 4 tänds. Följ instruktionerna i avsnittet Enhetsprogrammering. TA BORT ENHETER : Välj en av dessa menyer för att lägga till nya trådlösa enheter till Interfacemodulen. Efter bekräftning med P2 tryckknappen kommer LCD displayen att visa Brandlarmscentralens adress för den enhet som valts att ta bort. (Displayen visar none om ingen enhet är är länkad med interfacemodulen). Välj enhet som ska tas bort med P3/P4 knapparna och bekräfta med P2 knappen. LISTA : Använd denna undermeny för att få information om samtliga enheter som är länkade till Interfacemodulen. Tillgänglig information är Interfacemodulens adress och alla olika typer av enheter. Sida 4 av 10

5 INTERFACEMODULENS MENYER Om displayen visar medan man lägger in enheter, kontrollera startadresserna för både Interfacemodulen och detektorer. Detta indikerar att slingan är full.( Möjlig anledning kan vara att detektor/modulstartadress är satt för högt). Sida 5 av 10

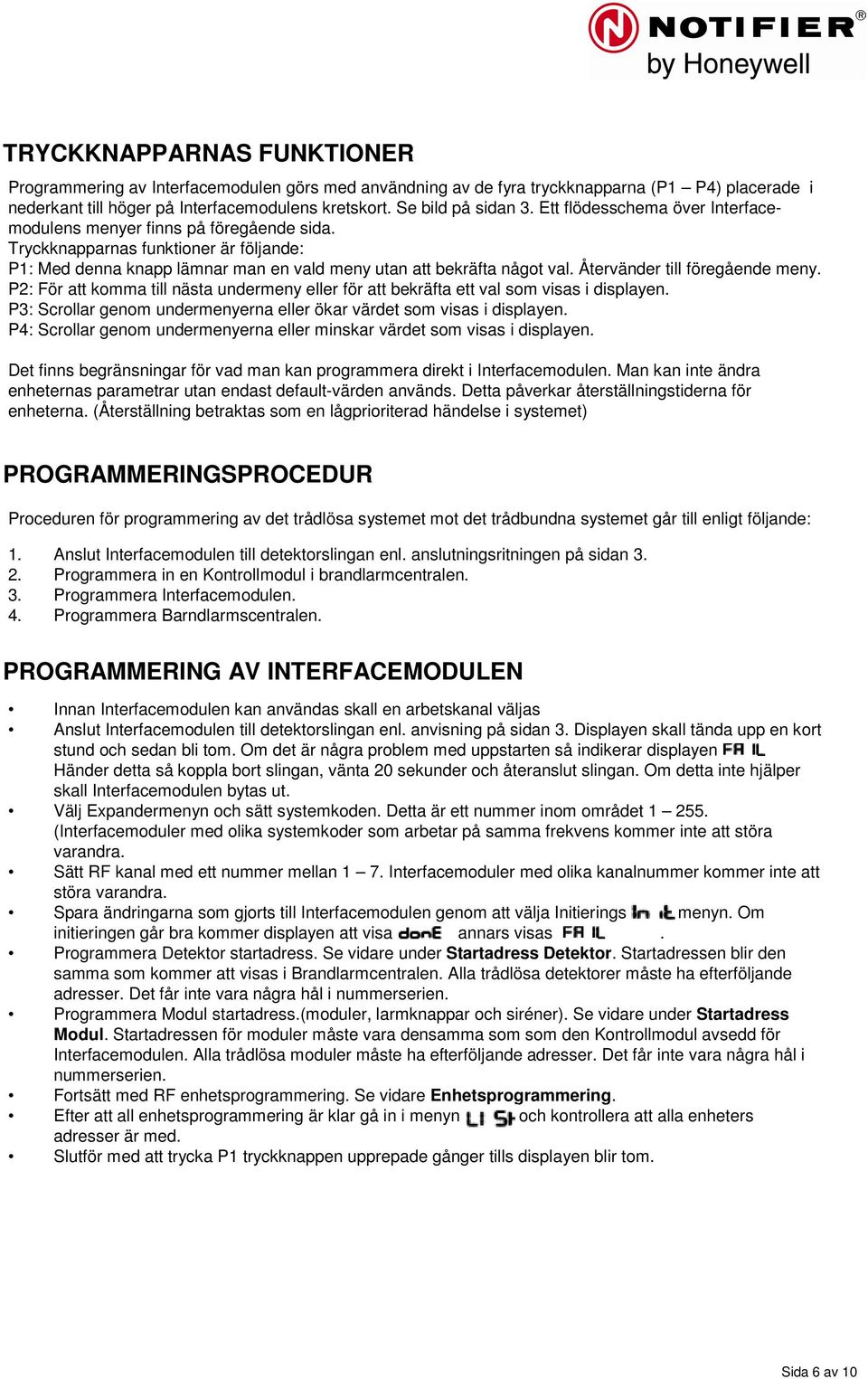

6 TRYCKKNAPPARNAS FUNKTIONER Programmering av Interfacemodulen görs med användning av de fyra tryckknapparna (P1 P4) placerade i nederkant till höger på Interfacemodulens kretskort. Se bild på sidan 3. Ett flödesschema över Interfacemodulens menyer finns på föregående sida. Tryckknapparnas funktioner är följande: P1: Med denna knapp lämnar man en vald meny utan att bekräfta något val. Återvänder till föregående meny. P2: För att komma till nästa undermeny eller för att bekräfta ett val som visas i displayen. P3: Scrollar genom undermenyerna eller ökar värdet som visas i displayen. P4: Scrollar genom undermenyerna eller minskar värdet som visas i displayen. Det finns begränsningar för vad man kan programmera direkt i Interfacemodulen. Man kan inte ändra enheternas parametrar utan endast default-värden används. Detta påverkar återställningstiderna för enheterna. (Återställning betraktas som en lågprioriterad händelse i systemet) PROGRAMMERINGSPROCEDUR Proceduren för programmering av det trådlösa systemet mot det trådbundna systemet går till enligt följande: 1. Anslut Interfacemodulen till detektorslingan enl. anslutningsritningen på sidan Programmera in en Kontrollmodul i brandlarmcentralen. 3. Programmera Interfacemodulen. 4. Programmera Barndlarmscentralen. PROGRAMMERING AV INTERFACEMODULEN Innan Interfacemodulen kan användas skall en arbetskanal väljas Anslut Interfacemodulen till detektorslingan enl. anvisning på sidan 3. Displayen skall tända upp en kort stund och sedan bli tom. Om det är några problem med uppstarten så indikerar displayen. Händer detta så koppla bort slingan, vänta 20 sekunder och återanslut slingan. Om detta inte hjälper skall Interfacemodulen bytas ut. Välj Expandermenyn och sätt systemkoden. Detta är ett nummer inom området (Interfacemoduler med olika systemkoder som arbetar på samma frekvens kommer inte att störa varandra. Sätt RF kanal med ett nummer mellan 1 7. Interfacemoduler med olika kanalnummer kommer inte att störa varandra. Spara ändringarna som gjorts till Interfacemodulen genom att välja Initierings menyn. Om initieringen går bra kommer displayen att visa annars visas. Programmera Detektor startadress. Se vidare under Startadress Detektor. Startadressen blir den samma som kommer att visas i Brandlarmcentralen. Alla trådlösa detektorer måste ha efterföljande adresser. Det får inte vara några hål i nummerserien. Programmera Modul startadress.(moduler, larmknappar och siréner). Se vidare under Startadress Modul. Startadressen för moduler måste vara densamma som som den Kontrollmodul avsedd för Interfacemodulen. Alla trådlösa moduler måste ha efterföljande adresser. Det får inte vara några hål i nummerserien. Fortsätt med RF enhetsprogrammering. Se vidare Enhetsprogrammering. Efter att all enhetsprogrammering är klar gå in i menyn LIST och kontrollera att alla enheters adresser är med. Slutför med att trycka P1 tryckknappen upprepade gånger tills displayen blir tom. Sida 6 av 10

7 STARTADRESS DETEKTOR Använd P3/P4 för att scrolla upp/ned till menyn LOOP visas. Bekräfta med P2. Använd P3/P4 för att scrolla upp/ned till menyn (Sensor Address). Gå in i undermenyn med P2 knappen. Använd P3/P4 knappen för att sätta startadressen för detektorer. Verifiera med P2. Bekräfta med P1 tryckknappen. STARTADRESS MODUL Använd P3/P4 för att scrolla upp/ned till menyn LOOP visas. Bekräfta med P2. Använd P3/P4 för att scrolla upp/ned till menyn MA (Module Address). Gå in i undermenyn med P2 knappen. Använd P3/P4 knappen för att sätta startadressen för moduler. Verifiera med P2. Bekräfta med P1 tryckknappen. Den programmerade startadressen för moduler kommer att ges till Interfacemodulen. Alla trådlösa moduler måste ha efterföljande adresser. Det får inte vara några hål i nummerserien. T.ex. 1 Interfacemodul + 2 larmknappar på slinga 1 med Interfacemodul startadress = 110 Interfacemodul adress ID3000 adress Interfacemodul (CTL Modul) Larmknapp Larmknapp PROGRAMMERING AV ENHETER Obs! Innan programmering startar så tillse att samtliga primär (CR123A) och sekundär (CR2032A) batterier är tillgängliga. Sekundär batteriet monteras med positiva (+) sidan uppåt (synlig). Detta måste göras innan programmeringen startar. Skundärbatteriet i sirénen är samma som primärbatteriet För att lägga till enheter tryck på P3/P4 och scrolla upp/ned till syns i displayen. Bekräfta med P2 knappen. Använd P3/P4 för att välja rätt menu: ( för detektorer, för Ingångsmoduler, för Utgångsmoduler, för Larmknappar, för Siréner). Använd P3/P4 för att lägga till och bekräfta med P2. Displayen ska nu visa länka - symbolen och LED DL4 skall tända.på enheten sätts DIP switchen i läge ON innan primärbatteriet monteras. Vänta till enhetens LED har blinkat rött 4 gånger, för att indikera att enheten har gått in i programmeringsläge. Sätt DIP switchen i läge 1. Enhetens LED ska nu blinka grönt för att visa att programmeringen är färdig. Sedan skall LED blinka rött tills enheten satts tillbaks i sin sockel. Intefacemodulens display skall nu visa adressen som enheten fått och DL4 skall slockna. Programmeringen för denna enhet är nu slutförd. Tryck P1 trryckknappen får att återvända till enhetsmenyn. När samtliga enheter programmerats in i Interfacemodulen kan denna med sina enheter läggas in i Brandlarmcentralen som om de vore trådbundna. Detta kan göras endera med Configuration Tool eller via centralens Auto Learn -funktion. Vid Brandlarmcentralen: Om man använder Auto Learn -funktionen får Interfacemodulen default beteckningen BELL. Denna skall då ändras till CTRL Sida 7 av 10

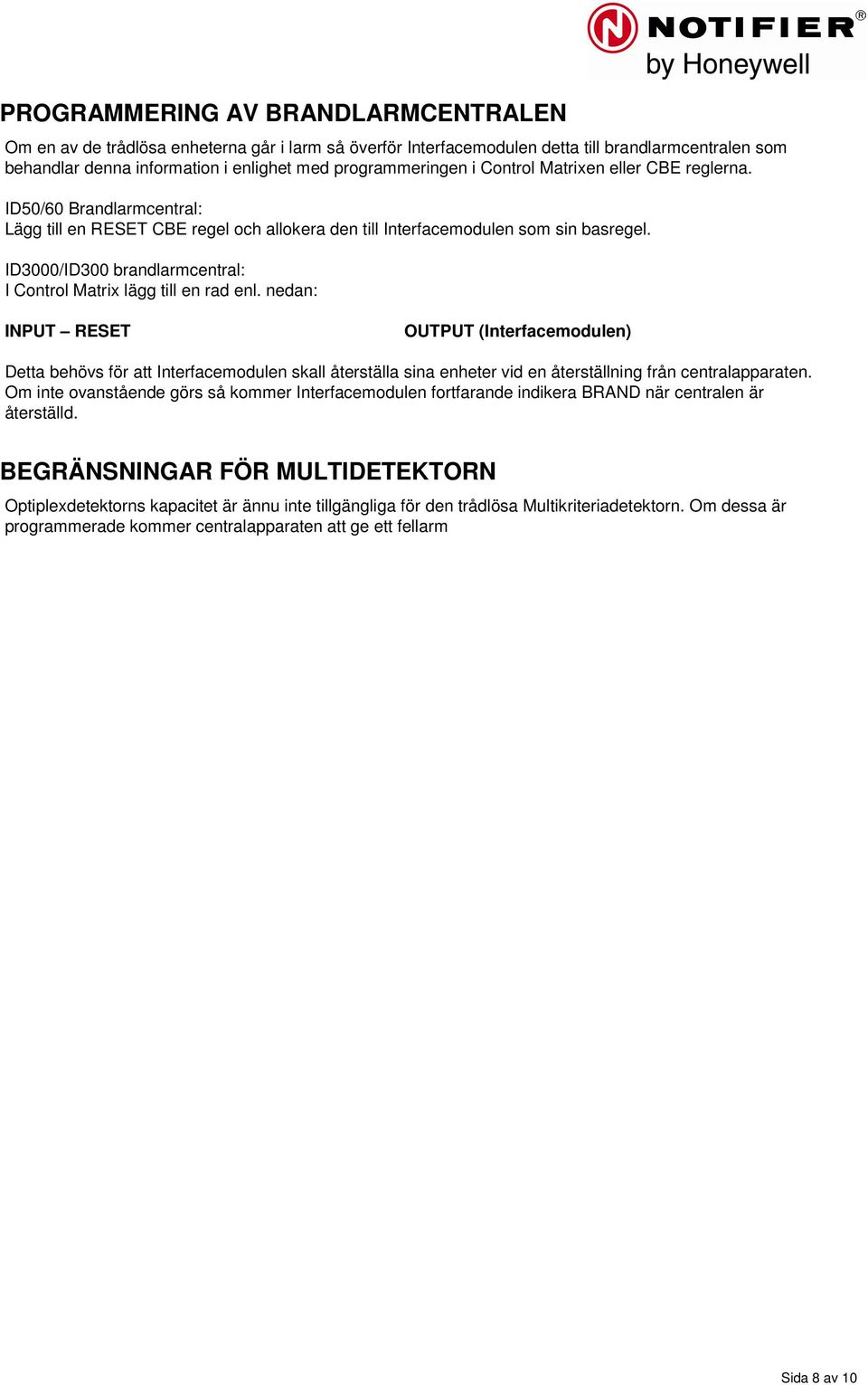

8 PROGRAMMERING AV BRANDLARMCENTRALEN Om en av de trådlösa enheterna går i larm så överför Interfacemodulen detta till brandlarmcentralen som behandlar denna information i enlighet med programmeringen i Control Matrixen eller CBE reglerna. ID50/60 Brandlarmcentral: Lägg till en RESET CBE regel och allokera den till Interfacemodulen som sin basregel. ID3000/ID300 brandlarmcentral: I Control Matrix lägg till en rad enl. nedan: INPUT RESET OUTPUT (Interfacemodulen) Detta behövs för att Interfacemodulen skall återställa sina enheter vid en återställning från centralapparaten. Om inte ovanstående görs så kommer Interfacemodulen fortfarande indikera BRAND när centralen är återställd. BEGRÄNSNINGAR FÖR MULTIDETEKTORN Optiplexdetektorns kapacitet är ännu inte tillgängliga för den trådlösa Multikriteriadetektorn. Om dessa är programmerade kommer centralapparaten att ge ett fellarm Sida 8 av 10

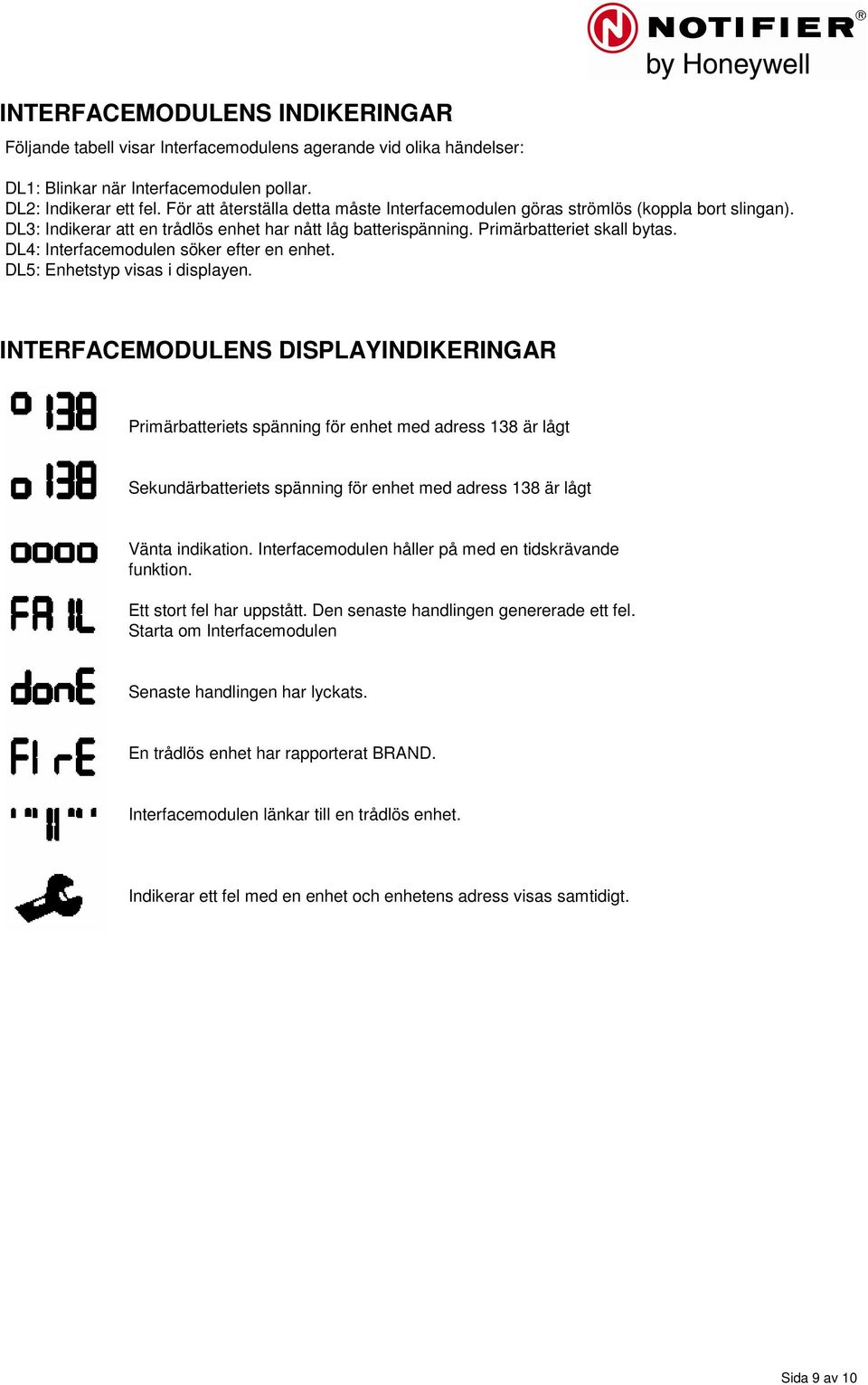

9 INTERFACEMODULENS INDIKERINGAR Följande tabell visar Interfacemodulens agerande vid olika händelser: DL1: Blinkar när Interfacemodulen pollar. DL2: Indikerar ett fel. För att återställa detta måste Interfacemodulen göras strömlös (koppla bort slingan). DL3: Indikerar att en trådlös enhet har nått låg batterispänning. Primärbatteriet skall bytas. DL4: Interfacemodulen söker efter en enhet. DL5: Enhetstyp visas i displayen. INTERFACEMODULENS DISPLAYINDIKERINGAR Primärbatteriets spänning för enhet med adress 138 är lågt Sekundärbatteriets spänning för enhet med adress 138 är lågt Vänta indikation. Interfacemodulen håller på med en tidskrävande funktion. Ett stort fel har uppstått. Den senaste handlingen genererade ett fel. Starta om Interfacemodulen Senaste handlingen har lyckats. En trådlös enhet har rapporterat BRAND. Interfacemodulen länkar till en trådlös enhet. Indikerar ett fel med en enhet och enhetens adress visas samtidigt. Sida 9 av 10
