Skyline Duox Audio. Installations och användarmanual. Ref Se hemsida / support för senaste manualerna.

Storlek: px
Starta visningen från sidan:

Download "Skyline Duox Audio. Installations och användarmanual. Ref Se hemsida / support för senaste manualerna."

Transkript

1 Skyline Duox Audio Ref Installations och användarmanual Se hemsida / support för senaste manualerna. Ver. 1.0 Skyline Duox Audio axema Sida 1

2 Innehåll Montering av moduler 2 Teknisk information 3 Audio modul 4 Inkopplingsexempel svarsapparater 6 Snabbguide 8 Inkoppling transformator 9 Inkoppling elslutsbleck och öppnarknapp 10 Ändra öppningstider m.m. 11 Ändra ring/tal-volym 12 Användarinformation 13 Ver. 1.0 Skyline Duox Audio axema Sida 2

3 Teknisk information Fördelar DUOX. Kabel 2 trådar Flera portar Flera slingor/stigare Större system Längre avstånd Bättre ljud. Var svarsapparat går att justera ljudet Två samtal samtidigt. Inga distributörer/våningsdistributörer i videoanläggningar Enkelt att gå från audio till video Fermax rekommendation är en rak 2trådskabel, minst 0,25mm² Dom flesta kabeltyperna fungerar (Cat5/6 ej bra). För fler svarsapparater sätt extra PSU. För längre avstånd montera, Splitter/Repeater. Portmodul Audio Loft Duox Extra Matningsspänning: 18VDC 18VDC Strömförbrukning: I vila: 94mA <20 ma. Max: 550mA 320 ma. Vikt: 0,3469 kg Temp.(Drift). -10, +60 C -5, +40 C Ver. 1.0 Skyline Duox Audio axema Sida 3

4 Audiomodul A) CN1 Inkoppling knappmoduler B) CN9 Anslutning sabotage C) DL2 Status led D) SW1 Programmeringsknapp. OBS! Vid programmering skall portapparaten aktiveras som MASTER. (Ett system med flera portapparater kan bara ha en aktiv Master.) Master aktiveras genom tre snabba tryck på SW1-knappen ( beep-beep ). När en portapparat aktiveras som MASTER informeras systemet att denna tar över rollen från tidigare Master. Efter programmering trycker man tre snabba tryck på SW1-knappen igen ( beep-bop ), så återgår panelen till normalläge. Ver. 1.0 Skyline Duox Audio axema Sida 4

5 E) Skruvplint: B,B: Data bus, Audio/Video, spänning. C, NO, NC: Potentialfritt relä. +12: Utgång 12VDC, 250mA. (Max 500mA 100sek.) BS, - : Öppnarknapp. S: Ingång dörrkontakt. Kopplad till - = dörr stängd. +, GND: Ingång 18VDC. För små installationer. F) CN2 Individual connection buttons for continuous profile panel G) CN3 OneToOne Informationsmodul, H) Språkval Svenska. Ding Ljud av I) Justering av ljud. J) Mic: Inkoppling av mikrofon K) Ref. / Version-nr. Ver. 1.0 Skyline Duox Audio axema Sida 5

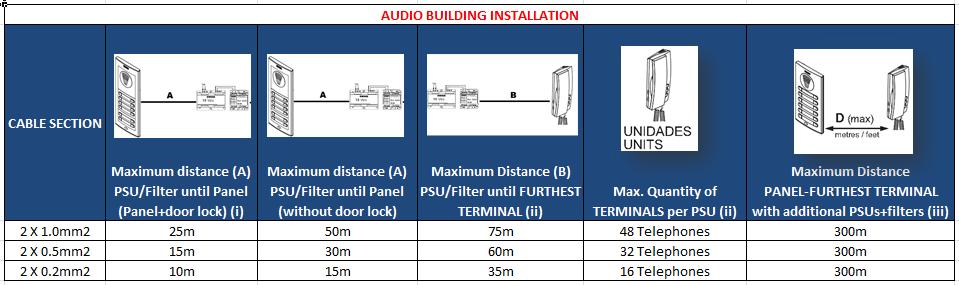

6 Inkopplingsexempel svarsapparater ID0 ID1 ID2 OBS. Avstånd mellan portpanel och traf 10-25m. Mellan traf och svarsenheter 35-75m. Se sid.3. När endast en svarsapparat finn behövs ingen terminering. Ver. 1.0 Skyline Duox Audio axema Sida 6

7 Denna koppling kräver för att programmera portpaneler. Utan knappsats ID0 ID1 ID2 ID3 Paneler kan även kopplas i serie. Ver. 1.0 Skyline Duox Audio axema Sida 7

8 Snabbguide: installation en port en svarsapparat. Koppla ihop systemet enligt anvisningen. Vid programmering skall portapparaten aktiveras som MASTER (Ett system med flera portapparater kan bara ha en aktiv MASTER åt gången). 1. Aktivera portapparat som MASTER med tre snabba tryck på SW1 ( beep-beep ). När en portapparat aktiveras som MASTER informeras systemet att denna tar över rollen från tidigare MASTER. 2. Tryck in programmeringsknapp på svarsapparat. ( beeeeep ). (Kontrollera att svarsapparaten är påslagen, med volymreglaget.) 3. Tryck in aktuell uppringningsknapp på portapparaten, inom 2 minuter. 4. Inaktivera programmeringsläge med tre snabba tryck på SW1 ( buup ) och portapparaten återgår till normalläge. Klart. För efterföljande svarsapparater, upprepa steg 2 och 3. Om flera portapparater används (till samma ledningsnät) krävs knappsats för att programmera in panel ID nr. (se sidan 11) Svarsapparatens adress gäller oavsätt port man ringer ifrån. Ver. 1.0 Skyline Duox Audio axema Sida 8

9 Inkoppling transformator & (Använd ej traf. 4830). Inkoppling dubbla transformatorer. Extra Portpanel kan kopplas in här. Ver. 1.0 Skyline Duox Audio axema Sida 9

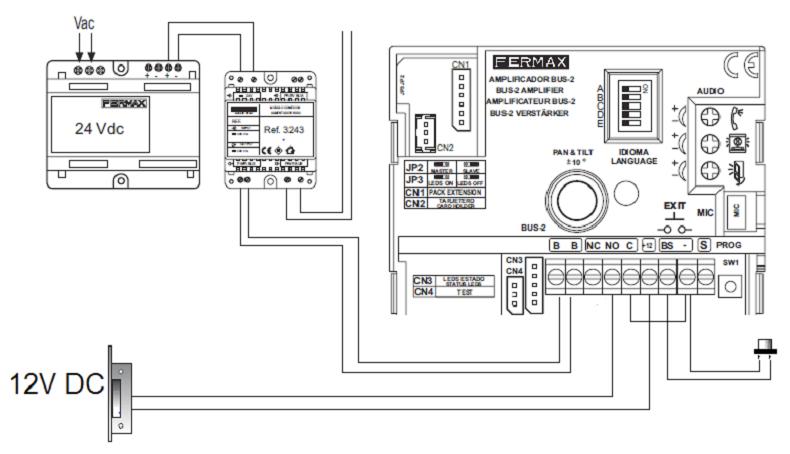

10 Inkoppling av elslutbleck och öppnarknapp. 24v lås kräver separat traf. Ver. 1.0 Skyline Duox Audio axema Sida 10

11 ÄNDRA ÖPPNINGSTIDEN Krävs att man har knappsats (3-7439). Sekvens 01 resp. 02 enl. tabell nedan. Om flera portapparater används i samma system/nät, skall de adresseras Knappsats (3-7439) behövs för programmeringen Knappsatsen ansluts och tas bort efter programmeringen. Om knappsatsen inte startar upp, bryt spänningen kort. Portapparaten har alltid adress 0. Används två paneler är den första 0 och den andra adresseras till 1. Programmering med knappsatsen (Ej kodlås) För att starta programmeringsläge tryck: A (bekräftelse pip-pip hörs) + sekvens nummer (se tabellen) + värde. Tryck A för att avsluta. Ex. ändra portmoduls ID till 1. Knappa in A Sekvens Parameter 01 Dörröppningstid 02 Dörröppningstid från öppnarknapp 06 ID Portapparat 07 Dörrlarmtid 08 Öppningskod Värde [default] sek. [03 sek. Def.] sek. [06 sek. Def.] 0..9 [0 Def.] [00] (not acitve) [AAAA](not active) 09 Ändra programmeringskod [4444] 12 Volym på bekräftelseton på panel 13 Parameteråterställning 0..9 [5] [0] No reset 1 Reset Comment Öppningstid från svarstelefon Öppningstid från öppnarknapp Portpanelens adress (om flera finns) Maxtid som dörr får vara öppen innan signal ljuder Öppningskod om sådan önskas Ändra programmeringskod Justering bekräftelseton på panel Återställer dessa parametrar till fabriksinställning Ver. 1.0 Skyline Duox Audio axema Sida 11

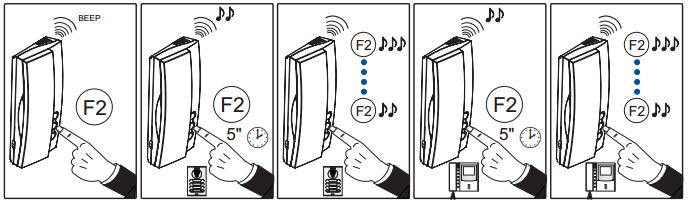

12 Loft Duox Extra art. nr Ändra Ringsignal. (5 olika melodier). Med telefonlur i standby läge och lur på. Tryck F2 ( Beep ) och håll inne knappen ytterligare 5 sek. så spelas inställd melodi. Vid varje efterföljande tryck på F2 ändras melodin till nästa. Stanna vid vald melodi. Ändra volym Ringsignal. Med telefonlur i standbyläge och lur på. Ringsignalens volym ändras med volymkontrollen, skruva uppåt för högre ljudstyrka. Med volymkontrollen i lägsta läget stängs ringsignalen av samt röd diod tänds. Med samma vred ändras samtalsvolymen vid uppkopplat samtal. Autostart. När man lyfter luren startar kommunikation med portapparaten (ID 0), utan att påringning har skett. (Om flera portapparaten finns, öppnas endast kommunikation med adress 0). Ver. 1.0 Skyline Duox Audio axema Sida 12

13 Användarinformation Samtal Släpp in besökaren Ver. 1.0 Skyline Duox Audio axema Sida 13

14 Avancerad programmering Ändra adress på direktvalsknappar (Duox). Varje knappsats har en default programmering, nedre högra knappen har adress 01, knapp till vänster har adress 02, alt. på enrads har knapp längs ner adress 01 och 02 över OSV. Se nästa sida. Exempel med 2 portar med t.ex. 4 knappar. Lur1 Lur2 Lur3 Lur4 Lur5 Lur6 Port 1 Port 2 Dom lurar man programmerar mot adress 1 kommer att ringa på adress 1 oavsett vilken port man ringer från. M.a.o. Om man kopplar lur1 till port 1 adress 1 och lur5 till port2 adress1 kommer båda lurarna ringa vid tryck på knapp1 oavsett port. Om lur 5 skall ringa från port 2 och ej från port 1, måste man programmera om adressen på port 2 knapp 1 till något som inte finns på port 1, t.ex. adress 5 eller mer. Detta görs enligt nedan. Programmering DUOX. 1. Tryck SW1 3 gånger för att komma i masterläge. 2x Beep. 2. Tryck SW1 15 sek. Efter 10 sekunder Beep, efter ytterligare 5 sekunder Beep-Beep. 3. Röd led DL2 blinkar. 4. Tryck på direktvalsknapparna det antal gånger som motsvarar adressen. Vill du t.ex. ha adress 10 på en knapp, tryck ner den knappen 10 gånger. 5. Återgå genom att trycka SW1. Klart Det går endast programmera en knapp åt gången. Nästa knapp, kör från steg 2. Ver. 1.0 Skyline Duox Audio axema Sida 14
