1 SIMPLEBUS2 Passerkontroll Digitalmodul SB3360 Installationsanvisning

2 Copyright 2011 Siemens AB Alla rättigheter till detta dokument och till föremålet för det förbehålles. Genom att acceptera dokumentet erkänner mottagaren dessa rättigheter och förbinder sig att inte publicera dokumentet, eller föremålet därför, helt eller delvis, och att inte göra dem tillgängliga för tredje part utan skriftligt tillstånd från oss, och att inte använda dem för något annat syfte än det för vilket de levererats.

3 INNEHÅLL Allmän beskrivning...5 Optioner för kundanpassning...5 Självtest...6 Välja språk...6 Användning...6 Anropa vald användare...6 Söka efter namn i namnlistan...6 Programmeringsläge...7 Namnlistan...7 Ange namn i namnlistan...7 Ändra ett namn eller en kod in namnlistan...7 Radera ett namn i namnlistan...8 Radera hela namnlistan...9 Passagekontroll...9 Ändra programmeringskod...9 Återställa programmeringskod...9 Ange koder...10 Radera en kod...10 Radera alla koder...10 Ändra inställningar...11 Val av språk...11 Val av fjärranslutning...11 Val av andra språk...11 Avstängning av andra språket...12 Tillåta/stänga av endast namn på skärm...12 Tillåta/stänga av välkomstmeddelande...13 Ange välkomstmeddelande...13 Tillåta/stänga av statisk meddelande...13 Tillåta/stänga av screen saver...14 Ändra tangentbordskänslighet...14 Tillåta/stänga av tangentbordston...14 Återställa fabriksinställningar i namnlistan...15 Ändra RS485 adressen i portapparat...15 Visa statusinformation...16 Standardinställning av portapparater SB1622 & SB4680C...16 Inställning av samtalstid, öppningstid & väntetid...16 Visa samtalstid, öppningstid & väntetid...17 Avancerad inställning av portapparat SB1622 & SB4680C...17 Lås på SE

4 Reläkontakt...18 Seriell S...19 Röstmeddelanden...19 Samtal...20 Självpåslagning...22 Fabriksinställningar...22 Programvara SB1249B...23 Installera USB drivrutin för anslutning av SB3360 till PC...23 Använda namnlista via programvaran 1249B

5 Allmän beskrivning SB3360 kan användas i Simplebus2 och innehåller ett namnbibliotek för att lagra namn och koder samt en alfanumerisk knappsats för att anropa användare med en kod. De viktigaste tekniska data är: Skärmupplösning: 128X64 dots/pitch Namnminne: 3500 namn med 20 alfanumeriska tecken och 6000 koder 16 språk för att visa meddelanden om namnlistan, och när ett andra språk är inställt, växla mellan huvudspråket och det andra språket. (Se Val av andra språk på sidan 11). Visning av namn utan kod (se Tillåta/stänga av endast namn på skärm på sidan 12). Screen saver (se Tillåta/stänga av screen saver på sidan 14). Optioner för kundanpassning Tangentbordskänslighet (se Ändra tangentbordskänslighet på sidan 14) Tangentbordston (se Tillåta/stänga av tangentbordston på sidan 14) Välkomstmeddelande på 4 rader med 10 tecken vardera (se Tillåta/stänga av välkomstmeddelande på sidan 13). Med programvaran SB1249B går det att: Ned och uppladdning av namn och koder genom att ansluta en dator via USB eller en RS485 serieledning. Välkomstmeddelande på 4 rader med 10 tecken vardera (se Ange välkomstmeddelande på sidan 13) Anpassa meddelanden i viloläge (som visas i namnlistemodulen) Alfanumerisk knappsats Speciella tecken 0 space 0 1 A B C Å Ä Ą Æ ß Č Ć 1 2 D E F É Ę Ě 2 3 G H I 3 4 J K L Ł 4 5 M N O Ń Ö Ø Ó 5 6 P Q R S 6 7 T U V Ü 7 8 W X Y Z 8 9, ; :. _ - # * 9 A A B B C C D D E E F F 5

6 Självtest När SB3360 spänningssätts, görs först en självtest av anslutningen mot portapparaten SB1622 eller SB4680C. Meddelandet VÄNTA indikerar att självtesten pågår. När denna är klar tryck på knappen för att ställa modulen i viloläge. Ordet bör visas vid sidan av menyvalen med namnen SIMPLEBUS eller SIMPLEBUS TOP nedtill på skärmen beroende på portapparat och namnmodul. Om följande meddelande visas: GICK EJ, kontrollera serieanslutningen mellan namnmodulen och portapparaten SB1622 eller SB4680C. FEL, kontrollera att namnmodulen och portmodulen SB1622 eller SB4680C båda är konfigurerade för samma system. Användning Anropa vald användare Viloläge 1. Ange användarkoden (t ex 2). RING ANV. RING 2 eller bläddra i namnlistan med. MARIO ROSSI INITIERAR MINN. NAMN LAGRADE KOD HÖGTALARLINJE Välja språk SIMPLEBUS 1. Bläddra fram språk i listan med knapparna. Fabriksinställning: Italiano KOD: 002 RING 2. Tryck för att anropa. 3. Tryck för att avsluta. Söka efter namn i namnlistan Viloläge 1. Tryck. *ITALIANO ENGLISH FRANCAIS ANGE HELA ELLER DEL AV NAMNET 2. Tryck eller knappen för att bekräfta. ITALIANO *ENGLISH FRANCAIS 2. Ange namnet med alfanumeriska knappsatsen. För användning av specialtecken se tabell på sidan Speciella tecken på sidan 5. M_ 3. Tryck på för att bekräfta första bokstaven. * Indikerar valt språk. 3. Avsluta med. 6

7 4. För att visa namnet bläddra i namnlistan med MARIO ROSSI. KOD: 002 för att avsluta - tryck. Programmeringsläge RING 1. Anslut plint PRG till GND och anslut spänningen eller tryck och ange programmeringskoden INMATNING AV NAMN RADERING AV NAMN INSTÄLLNINGAR 4. Ange namnet med alfanumeriska knappsatsen. För användning av specialtecken se tabellen Speciella tecken på sidan 5. MARIO ROSS_ ANGE KOD *****9 2. Tryck för att bekräfta. NAMNLISTA PASSAGE KONTROL INSTÄLLNINGAR 5. Tryck för att bekräfta. 6. Ange koden (max tre siffror) med knappsatsen. 7. Tryck för att bekräfta. Skärmen visar en KOD: 2 Namnlistan Ange namn i namnlistan A. Automatisk inmatning Det är möjligt att ladda ner en namnlista genom att använda 1249B, se Använda namnlista via programvaran 1249B på sidan 23. B. Manuell inmatning 1. Gå till programmeringläget, se Namnlista Inmatning av namn 8. Tryck för att avsluta. Ändra ett namn eller en kod in namnlistan Namnlista Ändra namn INMATNING AV NAMN RADERING AV NAMN ÄNDRA NAMN RADERA ALLA NAMN 7

8 Radera ett namn i namnlistan ANGE HELA ELLER DEL AV NAMNET Namnlista Radering av namn 4. Ange namnet med alfanumeriska knappsatsen. För användning av specialtecken se tabellen Speciella tecken på sidan 5. M_ INMATNING AV NAMN RADERING AV NAMN ÄNDRA NAMN RADERA ALLA NAMN 5. Tryck på för att bekräfta första bokstaven. 6. För att visa namnet du vill ändra bläddra i namnlistan med. MARIO ROSSI ANGE HELA ELLER DEL AV NAMNET 7. Tryck eller för att bekräfta namnet du vill ändra. MARIO ROSSI_ 4. Ange namnet med alfanumeriska knappsatsen. För användning av specialtecken se Speciella tecken på sidan 5. M_ 8. Ange namnet med alfanumeriska knappsatsen. För användning av specialtecken se tabellen Speciella tecken på sidan Tryck eller för att bekräfta. 10. Ange koden (max tre siffror) med knappsatsen. KOD: 2 5. Tryck på för att bekräfta första bokstaven. 6. För att visa namnet du vill ändra bläddra i namnlistan med. MARIO ROSSI 11. Tryck för att bekräfta. Skärmen visar en 12. Tryck för att avsluta. 7. Tryck eller för att bekräfta namnet du vill ändra. Skärmen visar en. 8. Tryck för att avsluta. 8

9 Radera hela namnlistan Namnlista Radera alla namn INMATNING AV NAMN RADERING AV NAMN ÄNDRA NAMN RADERA ALLA NAMN Passagekontroll Ändra programmeringskod Programmeringskoden (som är ) används för att komma åt programmeringsmenyerna. Passage.inst Prog.kod Ändra prog. kod ÄNDRA PROG. KOD ÅTERSTÄLL DEFAULT RADERA ALLA NAMN? 4. Ändra programmeringskoden (max 6 tecken 0-9, A-F) med knappsatsen. NY PROG.KOD: _ A234B 4. Tryck för att bekräfta. RADERAR MINNET Tryck för att bekräfta. Skärmen visar en och meddelandet PROG KOD Skärmen visar en och meddelandet RADERING KLAR. 5. Tryck för att avsluta. ÄNDRAD 6. Tryck för att avsluta. Återställa programmeringskod Passage.inst Prog.kod Återställ default ÄNDRA PROG. KOD ÅTERSTÄLL DEFAULT 3. Tryck för att bekräfta. Skärmen visar en och meddelandet PROG KOD ÄNDRAD 4. Tryck för att avsluta. 9

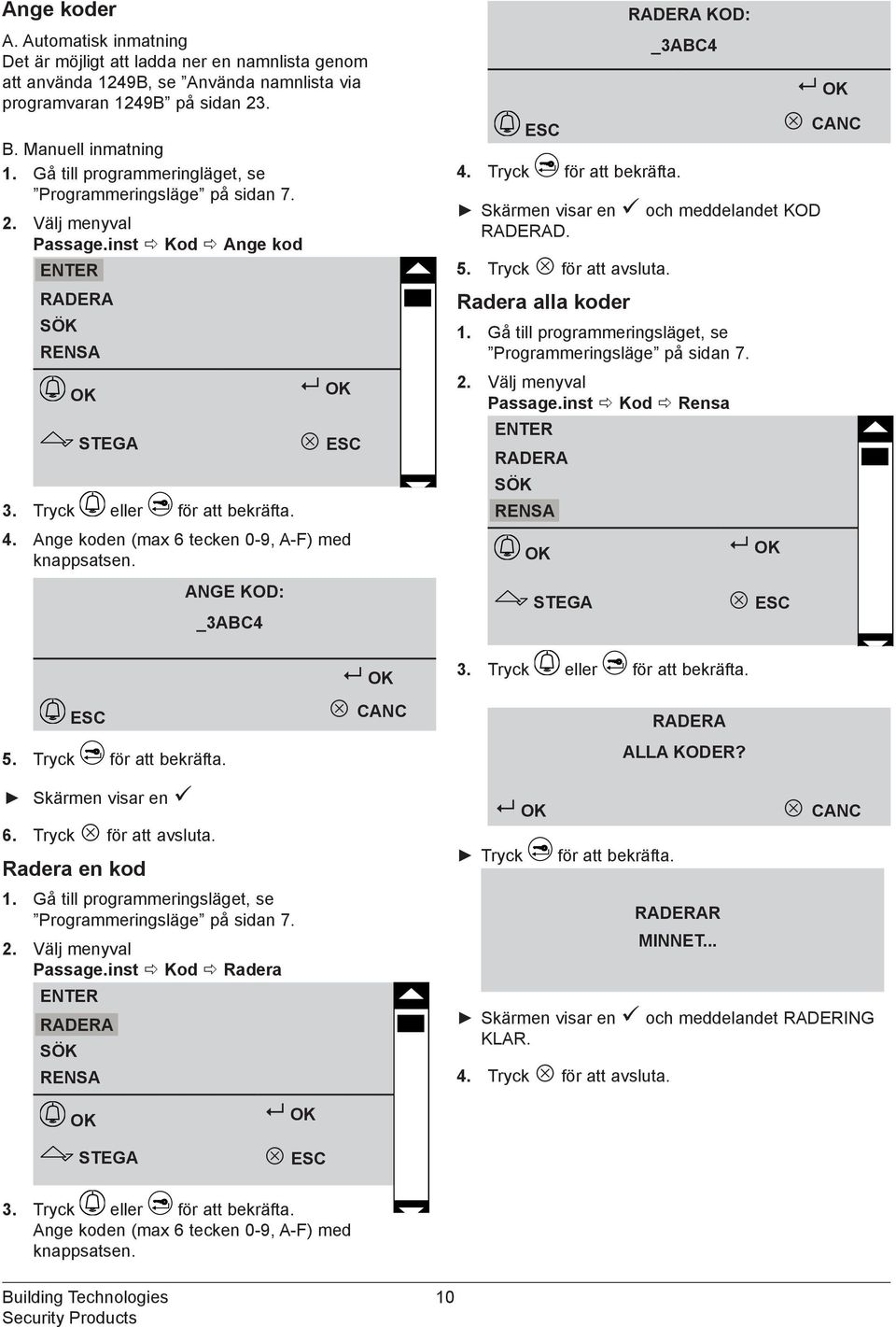

10 Ange koder A. Automatisk inmatning Det är möjligt att ladda ner en namnlista genom att använda 1249B, se Använda namnlista via programvaran 1249B på sidan 23. B. Manuell inmatning 1. Gå till programmeringläget, se Passage.inst Kod Ange kod ENTER RADERA SÖK RENSA 4. Ange koden (max 6 tecken 0-9, A-F) med knappsatsen. ANGE KOD: _3ABC4 4. Tryck för att bekräfta. RADERA KOD: _3ABC4 Skärmen visar en och meddelandet KOD RADERAD. 5. Tryck för att avsluta. Radera alla koder Passage.inst Kod Rensa ENTER RADERA SÖK RENSA 5. Tryck för att bekräfta. Skärmen visar en 6. Tryck för att avsluta. Radera en kod Passage.inst Kod Radera ENTER RADERA SÖK RENSA Tryck för att bekräfta. RADERA ALLA KODER? RADERAR MINNET... Skärmen visar en och meddelandet RADERING KLAR. 4. Tryck för att avsluta. Ange koden (max 6 tecken 0-9, A-F) med knappsatsen. 10

11 Ändra inställningar Val av språk Inställningar Ange språk TYP AV NEDLADDNING SYSTEMPARAMETRAR ANDRA SPRÅK DEFAULT = ITALIANO 4. Bläddra fram språk i listan med knapparna. *ITALIANO ENGLISH FRANCAIS TYP AV NEDLADDNING SYSTEMPARAMETRAR ANDRA SPRÅK 4. För att visa typen av anslutning du vill välja, bläddra i listan med. TYP AV NEDLADDNING *OFF USB RS485 TYP AV NEDLADDNING OFF *USB RS485 ITALIANO ENGLISH *SVENSKA * indikerar valt språk. 6. Tryck för att avsluta. Val av fjärranslutning Inställningar Typ av nedladdning * indikerar val av anslutning för nedladdning. 6. Tryck för att avsluta. Val av andra språk Om denna funktion är aktiverad växlar meddelanden i viloläge från huvudspråket (se Val av språk på sidan 11) till ett andra språk. OBS! Eventuell välkomstmeddelande (se Ange välkomstmeddelande på sidan 13) kommer inte att växlas till andraspråket. Det andra språket måste ställas in efter att huvudspråket ställts in (se Val av andra språk på sidan 11). Inställningar Andra språk 11

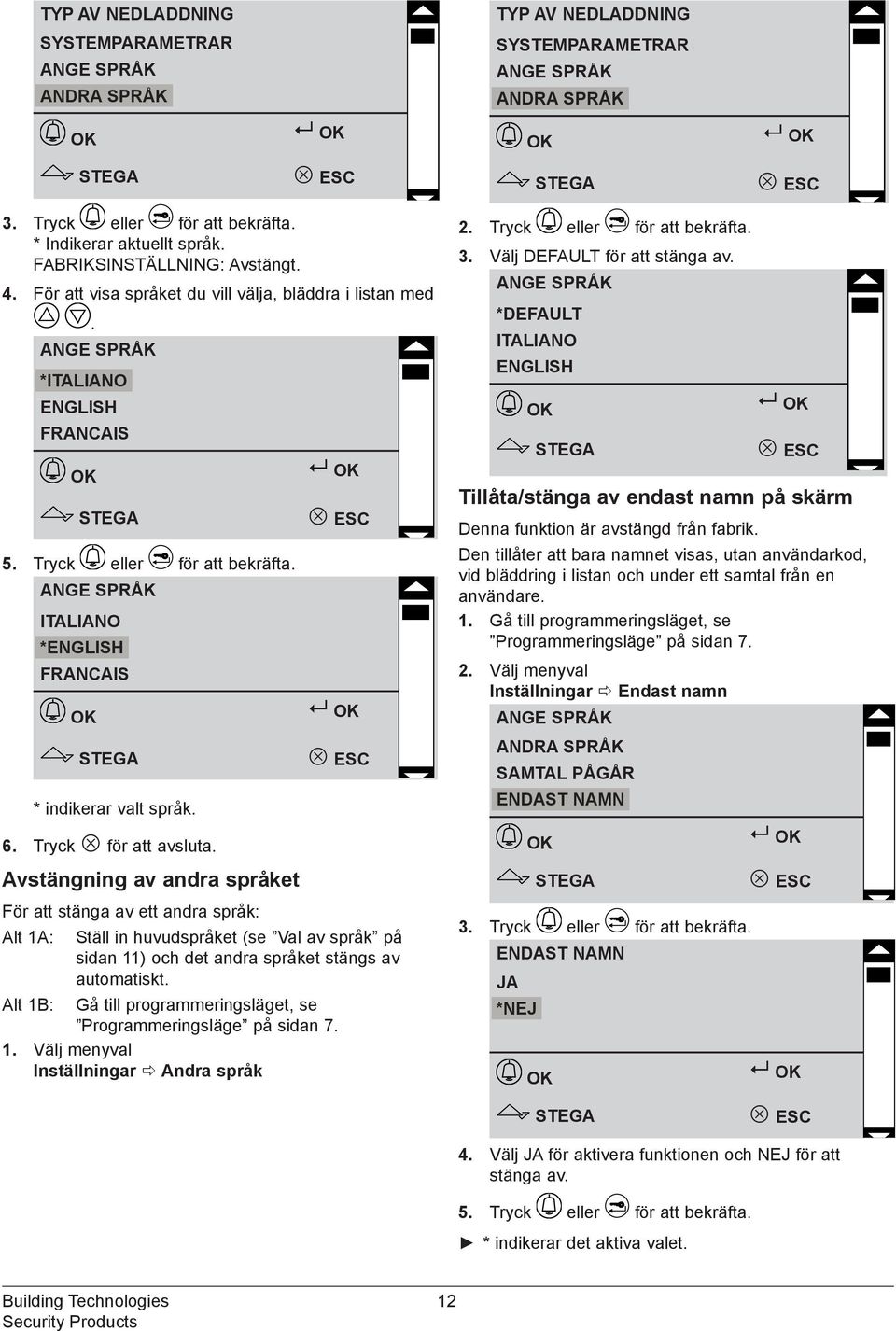

12 TYP AV NEDLADDNING TYP AV NEDLADDNING SYSTEMPARAMETRAR SYSTEMPARAMETRAR ANDRA SPRÅK ANDRA SPRÅK * Indikerar aktuellt språk. FABRIKSINSTÄLLNING: Avstängt. 4. För att visa språket du vill välja, bläddra i listan med. *ITALIANO ENGLISH FRANCAIS ITALIANO *ENGLISH FRANCAIS 2. Tryck eller för att bekräfta. 3. Välj DEFAULT för att stänga av. *DEFAULT ITALIANO ENGLISH Tillåta/stänga av endast namn på skärm Denna funktion är avstängd från fabrik. Den tillåter att bara namnet visas, utan användarkod, vid bläddring i listan och under ett samtal från en användare. Inställningar Endast namn * indikerar valt språk. ANDRA SPRÅK SAMTAL PÅGÅR ENDAST NAMN 6. Tryck för att avsluta. Avstängning av andra språket För att stänga av ett andra språk: Alt 1A: Ställ in huvudspråket (se Val av språk på sidan 11) och det andra språket stängs av automatiskt. Alt 1B: Gå till programmeringsläget, se 1. Välj menyval Inställningar Andra språk ENDAST NAMN JA *NEJ 4. Välj JA för aktivera funktionen och NEJ för att stänga av. * indikerar det aktiva valet. 12

13 Tillåta/stänga av välkomstmeddelande Denna funktion kan användas för att ange ett välkomstmeddelande (max 40 tecken långt på 4 rader med stora bokstäver). Välkomstmeddelandet växlar med den normala informationen var 4:e sekund. OBS! Meddelandet kan inte bytas till det andra språket när det andra språket är aktiverat (se Val av andra språk på sidan 11 Den tillåter att bara namnet visas, utan användarkod, vid bläddring i listan och under ett samtal från en användare. Inställningar Välkomst meddelan Aktiv ÄNDRA AKTIV STAT MEDDELANDE ÄNDRA AKTIV STAT MEDDELANDE 4. Ange välkomstmeddelandet med knappsatsen. För användning av specialtecken se tabell på Speciella tecken på sidan 5. VÄLKOMMEN ENDAST NAMN JA *NEJ 4. Välj JA för aktivera funktionen och NEJ för att stänga av. * indikerar det aktiva valet. Ange välkomstmeddelande Denna funktion är avstängd från fabrik. Det är möjligt att ange välkomstmeddelandet med hjälp av programvaran SB1249B. Inställningar Välkomst meddelan Ändra Skärmen visar en och meddelandet PARAMETER 6. Tryck för att avsluta. Tillåta/stänga av statisk meddelande Denna funktion är avstängd från fabrik. Om den tillåts, så visas välkomstmeddelandet och kvarstår efter 30 sekunders inaktivitet. Inställningar Välkomst meddelan Stat meddelande ÄNDRA TILLÅT STATISK MEDDELANDE 13

14 STAT MEDDELANDE ENDAST NAMN JA VÄLKOMST MEDDELAN *NEJ SCREEN SAVER TANGENTBORDS-KÄNSL 4. Välj JA för aktivera funktionen och NEJ för att stänga av. * indikerar det aktiva valet. Tillåta/stänga av screen saver Denna funktion är avstängd från fabrik. Om den tillåts, så visas skärmsläckaren och kvarstår efter 30 sekunders inaktivitet. Inställningar Screen saver SAMTAL PÅGÅR ENDAST NAMN VÄLKOMST MEDDELAN SCREEN SAVER ENDAST NAMN JA *NEJ 4. Välj JA för aktivera funktionen och NEJ för att stänga av. * indikerar det aktiva valet. Ändra tangentbordskänslighet Känsligheten är satt till Medel från fabrik. Inställningar Tangentbords-känsl Välj önskad känslighet med.. TANGENTBORDS-KÄNSL LÅG *MEDEL HÖG 5. Välj JA för aktivera funktionen och NEJ för att stänga av. 6. Tryck eller för att bekräfta. * indikerar den vald känsligheten. Tillåta/stänga av tangentbordston Denna funktion är påslagen från fabrik. Inställningar Tangentbordston VÄLKOMST MEDDELAN SCREEN SAVER TANGENTBORDS-KÄNSL TANGENTBORDSTON KNAPPLJUD *JA NEJ 4. Välj JA för aktivera funktionen och NEJ för att stänga av. * indikerar det aktiva valet.

15 Återställa fabriksinställningar i namnlistan Denna funktion återställer till följande inställningar: Språk = Italiano HÖGTALARPARAMETR. ADRESS Andra språk = Avstängd Systemtyp = Simplebus Anropsmetod = Standard Välkomstmeddelande= Avstängd Sceen saver = Avstängd Typ av nedladdning = Avstängd Systemparameter = RS485 Tangentbordskänslighet = Medel Tangentbordston = Avstängd Inställningar Återställ Default SCREEN SAVER TANGENTBORDS-KÄNSL TANGENTBORDSTON ÅTERSTÄLL DEFAULT 3. Ange RS485 adress (max 3 siffror med knappsatsen. ADRESS: Tryck eller för att bekräfta. Skärmen visar en och meddelandet PARAMETER ÅTERSTÄLL DEFAULT *JA NEJ 5. Välj JA för aktivera funktionen och NEJ för att stänga av. 6. Tryck eller för att bekräfta. * indikerar det aktiva valet. Skärmen visar en och meddelandet PARAMETER Ändra RS485 adressen i portapparat Adress 15

16 Visa statusinformation NAMNLISTA PASSAGE INST. INSTÄLLNINGAR 4. För att visa informationen, bläddra i listan med.. REV. 1.0 NAMN LAGRADE 0020 Standardinställning av portapparater SB1622 & SB4680C Inställning av samtalstid, öppningstid & väntetid SAMTALSTID = sek. ÖPPNINGSTID = 1-8 sek. VÄNTETID =1-10 sek. Högtalarparametrar HÖGTALARPARAMETR. ADRESS REV. 1.0 KODER INMATADE Välj den parameter du vill ändra med.. ANGE SAMTALSTID ANGE ÖPPNINGSTID ANGER RESET TID REV. 1.0 ADRESS Ange värdet med knappsatsen. ANGES I SEK Tryck för att bekräfta. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER 16

17 Visa samtalstid, öppningstid & väntetid OBS! Denna funktion finns endast på portapprater version 2.0 eller högre. Högtalarparametrar Info ANGE SAMTALSTID ANGE ÖPPNINGSTID ANGE RESET TID SAMTALSTID 010 ÖPPNINGSTID 02 VÄNTETID 10 SIMPLEBUS Avancerad inställning av portapparat SB1622 & SB4680C Lås på SE 1A. Inställning av låstyp för utgång i portapparat Standard låstyp är AC. Högtalarparametrar Avancerade val Lås på SE Typ TYP DÖRRÖPPNING STD-BY TYP *AC AC PLUS DC * Indikerar vald låstyp. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER 1B. Tillåta/Stänga av bekräftelseton för lås Denna funktion är avstängd från fabrik. Högtalarparametrar Avancerade val Lås på SE Bekräftelseton TYP DÖRRÖPPNING STD-BY JA *NEJ 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton 4. Välj låstyp med. Skärmen visar en och meddelandet PARAMETER 17

18 1C Aktivera/stänga av Standby på lås Denna funktion är aktiverad från fabrik. Högtalarparametrar Avancerade val Lås på SE Bekräftelseton TYP DÖRRÖPPNING STD-BY DÖRRÖPPNING STD-BY *JA NEJ Reläkontakt 2A Aktivare/stänga av actuatorfunktion på reläkontakten Högtalarparametrar Avancerade val Reläkontakt Actuator funktion ACTUATOR FUNKTION PARALLELLT MED SE ACTUATOR FUNKTION JA *NEJ 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER 1D. Visa parametrar för låset på SE utgång i portapparat 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER AKTIVERINGSTID TYP DÖRRÖPPNING STD-BY 6. Tryck eller för att bekräfta. 6. Tryck eller för att bekräfta. TYPE AC PLUS DÖRRÖPPNING STD-BY 7. Tryck för att bekräfta. Bekräftelseton. ANGES I SEK 08 Skärmen visar en och meddelandet 18

19 PARAMETER 2B. Aktivera/stänga av reläkontakt parallellt med SE utgång i portapparat Högtalarparametrar Avancerade val Reläkontakt Parallellt med SE ACTUATOR FUNKTION PARALLELLT MED SE 4. Tryck eller för att bekräfta. ACTUATOR FUNKTION AKTIVERINGSTID 03 PARALLELLT MED SE Seriell S 3A. Aktivera/stänga av Actuator funktion på seriella ledningen Högtalarparametrar Avancerade val Seriell S Actuator funktion ACTUATOR FUNKTION JA *NEJ ACTUATOR FUNKTION 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. ACTUATOR FUNKTION JA *NEJ Skärmen visar en och meddelandet PARAMETER 2C. Visa parametrar för reläkontakt Högtalarparametrar Avancerade val Reläkontakt Parallellt med SE 3. ACTUATOR FUNKTION PARALLELLT MED SE 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER Röstmeddelanden 4A. Aktivera/Stänga av ljud- och visuella meddelande på skärmen Högtalarparametrar Avancerade val Röstmeddelanden 19

20 LÅS PÅ SE TREVÄGSSAMTAL RELÄKONTAKT JA SERIELL S *NEJ RÖSTMEDDELANDEN *OFF ITALIANO ENGLISH 4. Välj språk genom att bläddra med. * Indikerar valt språk. FABRIKSINSTÄLLNING = Italiano Bekräftelseton. Skärmen visar en och meddelandet PARAMETER Samtal 5A Aktivera/stänga av trevägssamtal Denna funktion är avstängd från fabrik. Det finns möjlighet att aktivera eller stänga av trevägssamtal i SB3360. Samtalet kommer att ske konsekutivt (vid videosamtal: det första blir audiosamtal och det tredje blir videosamtal). Högtalarparametrar Avancerade val Samtal Trevägssamtal TREVÄGSSAMTAL FÖSTÄRKA KOD VÄNTAR PÅ SVAR 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER 5B Aktivera/stänga av bekräftelseton Denna funktion är avstängd från fabrik. Högtalarparametrar Avancerade val Samtal Trevägssamtal TREVÄGSSAMTAL FÖSTÄRKA KOD VÄNTAR PÅ SVAR JA *NEJ 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER 20

21 5C. Aktivare/stänga av Förstärka kod funktion Denna funktion är avstängd från fabrik. Högtalarparametrar Avancerade val Samtal Förstärka kod TREVÄGSSAMTAL FÖRSTÄRKA KOD VÄNTAR PÅ SVAR JA *NEJ 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER 5D. Inställning av svarstid 5. Tryck för att bekräfta. Bekräftelseton. ANGES I SEK 10 Skärmen visar en och meddelandet PARAMETER 5E. Visa samtalsparametrar i portappraten Högtalarparametrar Avancerade val Samtal Väntar på svar FÖRSTÄRKA KOD VÄNTAR PÅ SVAR TREVÄGSSAMTAL FÖRSTÄRKA KOD VÄNTAR PÅ SVAR 60 Högtalarparametrar Avancerade val Samtal Väntar på svar TREVÄGSSAMTAL FÖRSTÄRKA KOD VÄNTAR PÅ SVAR 4. Ange värdet med knappsatsen. 21

22 Självpåslagning 6A. Aktivering/Stänga av självpåslagning Denna funktion är aktiverad från fabrik. Högtalarparametrar Avancerade val Självpåslagning SERIELL S RÖSTMEDDELANDEN SAMTAL SJÄLVPÅSLAGNING SJÄLVPÅSLAGNING *JA NEJ 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER Fabriksinställningar Denna funktion används för att återställa parametrarna i portapparaten: Värmeelement = Avstängd. Audiovisuella meddelanden = Avstängd. Låsfunktioner på SE som AC. Öppningstid = 2 sek + ton avstängd. C.NC.NO relä parallellt med SE. Låsöppning alltid aktiv. Actuator funktion på seriell S ledning = Avstängd. Väntar på svar tid = 60 sek. Samtalstid = 90 sek. Sjävlpåslagning = aktiverad. Bekräftelseton för andvändarsamtal = Aktiverad. Reset väntetid = 10 sek. Sänd samtal = single. Kontroll av interna enheter anslutna till portapparat = upp till 70. Systemtyp = Simplebus. Högtalarparametrar Avancerade val Återställ Default RÖSTMEDDELANDEN SAMTAL SJÄLVPÅSLAGNING ÅTERSTÄLL DEFAULT SJÄLVPÅSLAGNING *JA NEJ 4. Välj JA för att aktivera funktion, NEJ för att stänga av. * Indikerar aktivt val. Bekräftelseton. Skärmen visar en och meddelandet PARAMETER 22

23 Programvara SB1249B Installera USB drivrutin för anslutning av SB3360 till PC OBS! Säkerställ att Windows optionen att installera osignerade drivrutiner (inte passerat Windows Logo test) är aktiverad. 1. Anslut kabeln bifogad med 1249B till USB kontakten baktill på namnlistemodulen. 2. Gå till programmeringsläget, se 3. Välj menyval Inställningar Typ av nedladdning USB TYP AV NEDLADDNING OFF *USB RS Meddelandet Hittat ny enhet SB3360 och Installera ny hårdvara visas på PC 5. Följ installationsguiden. OBS! Välj drivrutin som finns i SB1249B mappen. Använda namnlista via programvaran 1249B Obs! Anslutningen till PC är via USB och säkerställ att drivrutinerna är installerade, se Installera USB drivrutin för anslutning av SB3360 till PC på sidan Anslut kabeln bifogad med SB1249B till USB kontakten baktill på namnlistemodulen. 2. Gå till programmeringsläget, se 3. Välj menyval Inställningar Typ av nedladdning USB TYP AV NEDLADDNING OFF *USB RS Starta programvaran 1249B. 5. Starta nedladdningsproceduren och vänta tills den är färdig. OBS! Vald anropsmetod måste stämma överens med som är konfigurerad på SB3360. OBS! Säkerställ att rätt kommunikationsport är vald i menyn Parameter konfiguration i SB1249B. 23

24 Utgiven av: Siemens AB,, Box Solna Besöksadress: Englundavägen 7 (postnr; ) Tel: Fax: E-post: info@bewator.se förbehåller sig rätten till ändringar i produktutbud och tekniska specifikationer. Dokument nr: Utgåva:
