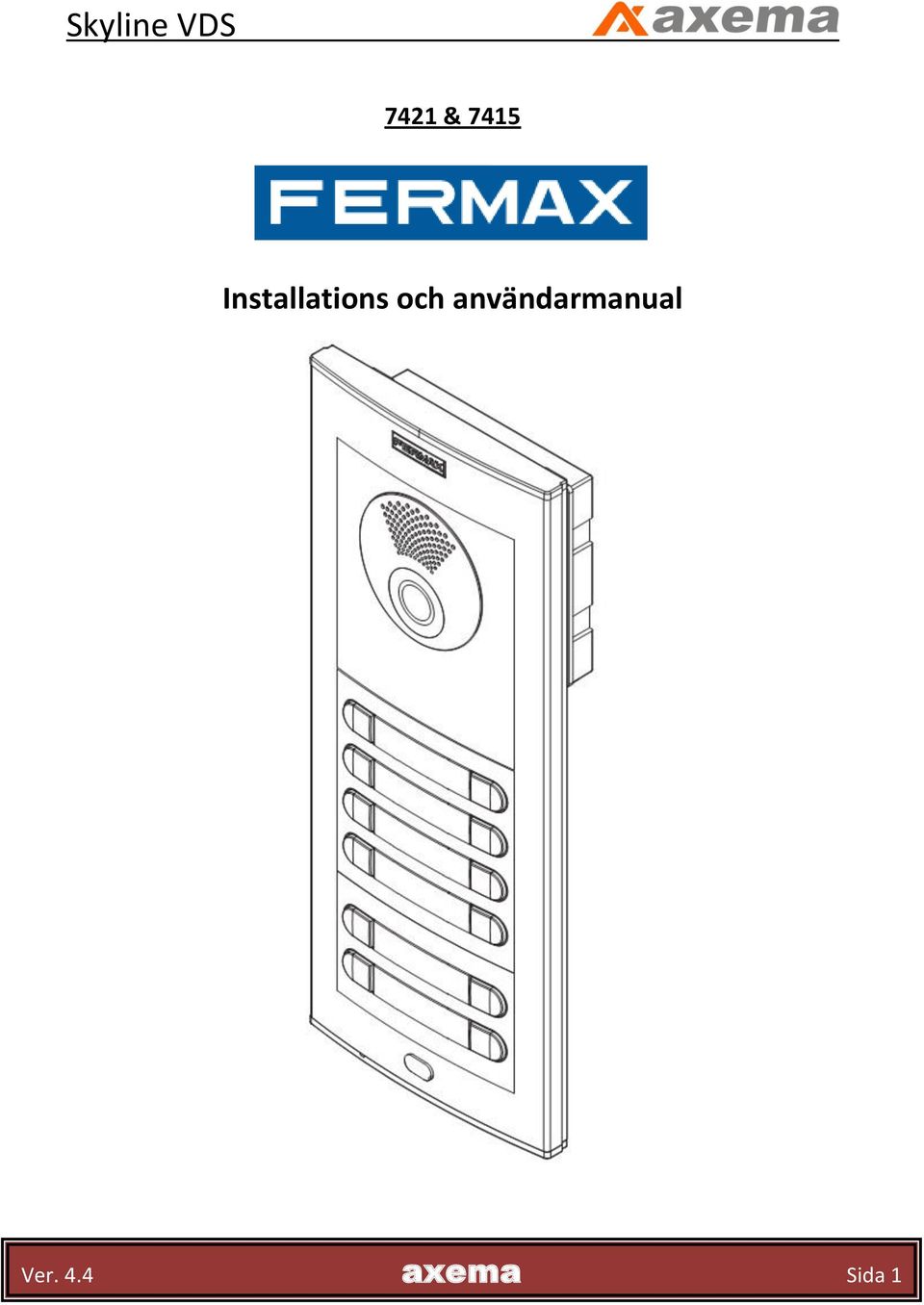

1 7421 & 7415 Installations och användarmanual Ver. 4.4 axema Sida 1

2 Installationsmanual Montering av moduler 3 Audio & Video modul 4-5 Återställa portapparat 5 Ändra öppningstid 5 Inkopplingsschema 6-7 Inkoppling två ingångar 8 Installation och programmering av audioenhet 9 Programmering av videoenhet Funktioner 12 Ver. 4.4 axema Sida 2

3 OBS. Glöm ej tätningslister vid montering Ver. 4.4 axema Sida 3

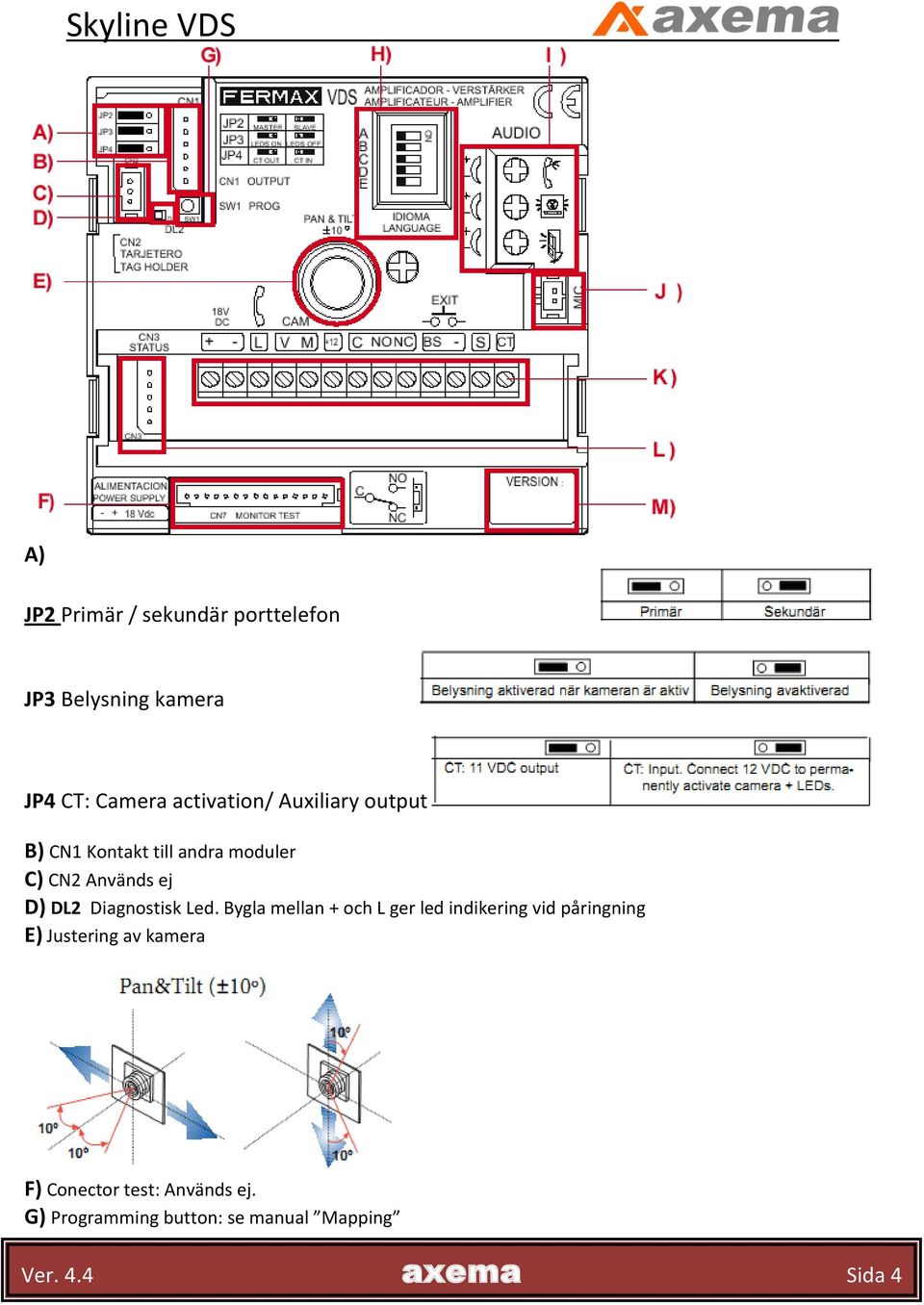

4 A) JP2 Primär / sekundär porttelefon JP3 Belysning kamera JP4 CT: Camera activation/ Auxiliary output B) CN1 Kontakt till andra moduler C) CN2 Används ej D) DL2 Diagnostisk Led. Bygla mellan + och L ger led indikering vid påringning E) Justering av kamera F) Conector test: Används ej. G) Programming button: se manual Mapping Ver. 4.4 axema Sida 4

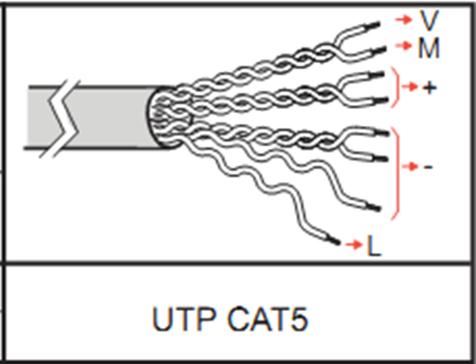

5 H) Röstmodul J) Mic: Inkoppling av microfon I) Justering av ljud. K) Kopplingsplint Porttelefon: Video Terminal, (coax). V: Live M: Skärm Ct: Kamera aktivering (11 Vdc) System connection terminals: +, -: Strömförsörjning (18 Vdc). L: Data bus. +12:12 Vdc (0,5A) C, NA, NC: Relä Elslutbleck (2A) BS, -: Öppnarknapp. S: activation of the exchanger L) CN3: För extra funktioner M) Version Återställa adressering på portapparat till fabriksinställning Bryt strömmen till portapparaten, håll ner SW1och slå på strömmen och vänta på 5 pip, släpp SW1. Tryck SW1 igen och invänta 2 pip, släpp SW1. Tryck SW1 igen och invänta ett bup Återställ om du har knappsats 1.- Gör portapparaten strömlös. 2.- Slå på strömmen och inom 60 sekunder, ange kod A708B9. En lång tonstöt bekräftar. Ändra öppningstiden (Förprogrammerat är 5 sekunder när man öppnar från svarsapparaterna och 8 sekunder när man öppnar via öppnarknappen.) 1. Bryt strömmen till portapparaten och sätt en bygel mellan BS och -. Finns öppnarknapp håll den intryckt. 2. Slå på strömmen igen och ta bort bygeln. Snabba toner hörs. 3. Den tid som är inprogrammerad när man öppnar från svarsapparaterna kommer att anges via tonstötar. 1 tonstöt = 1 sekund. 4. Tryck ner en av direktvalsknapparna. Det antal gånger du trycker ner knappen anger relätiden i sekunder. 5. Vänta 5 sekunder. En mörk ton hörs. Den tiden som är inprogrammerad när man öppnar via öppnarknappen anges via tonstötar. 6. Tryck ner en av direktvalsknapparna. Det antal gånger du trycker ner knappen anger relätiden i sekunder. 7. Vänta 5 sekunder. En mörk ton hörs. 8. Klart. Ver. 4.4 axema Sida 5

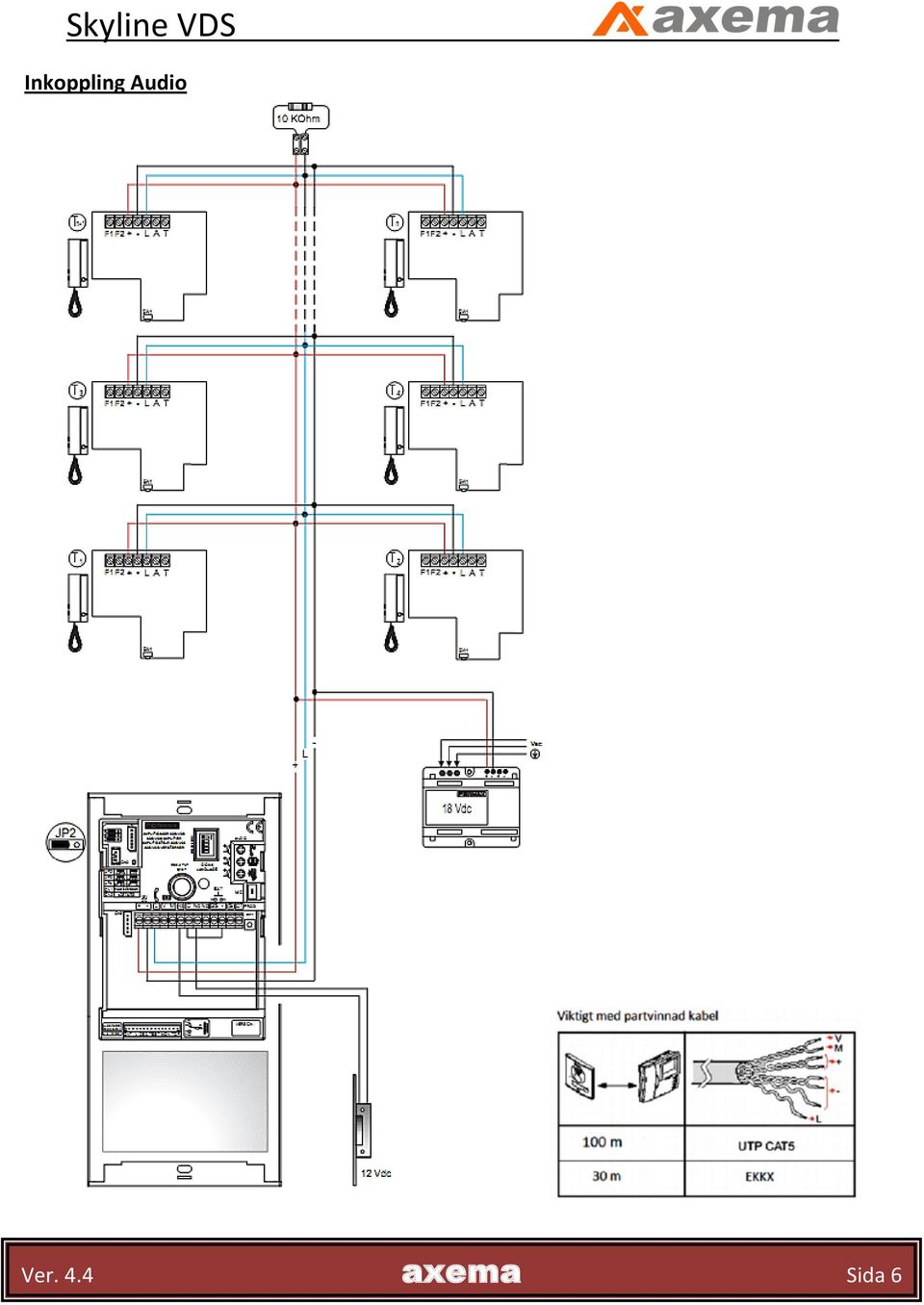

6 Inkoppling Audio Ver. 4.4 axema Sida 6

7 Inkoppling Video Ref Ver. 4.4 axema Sida 7

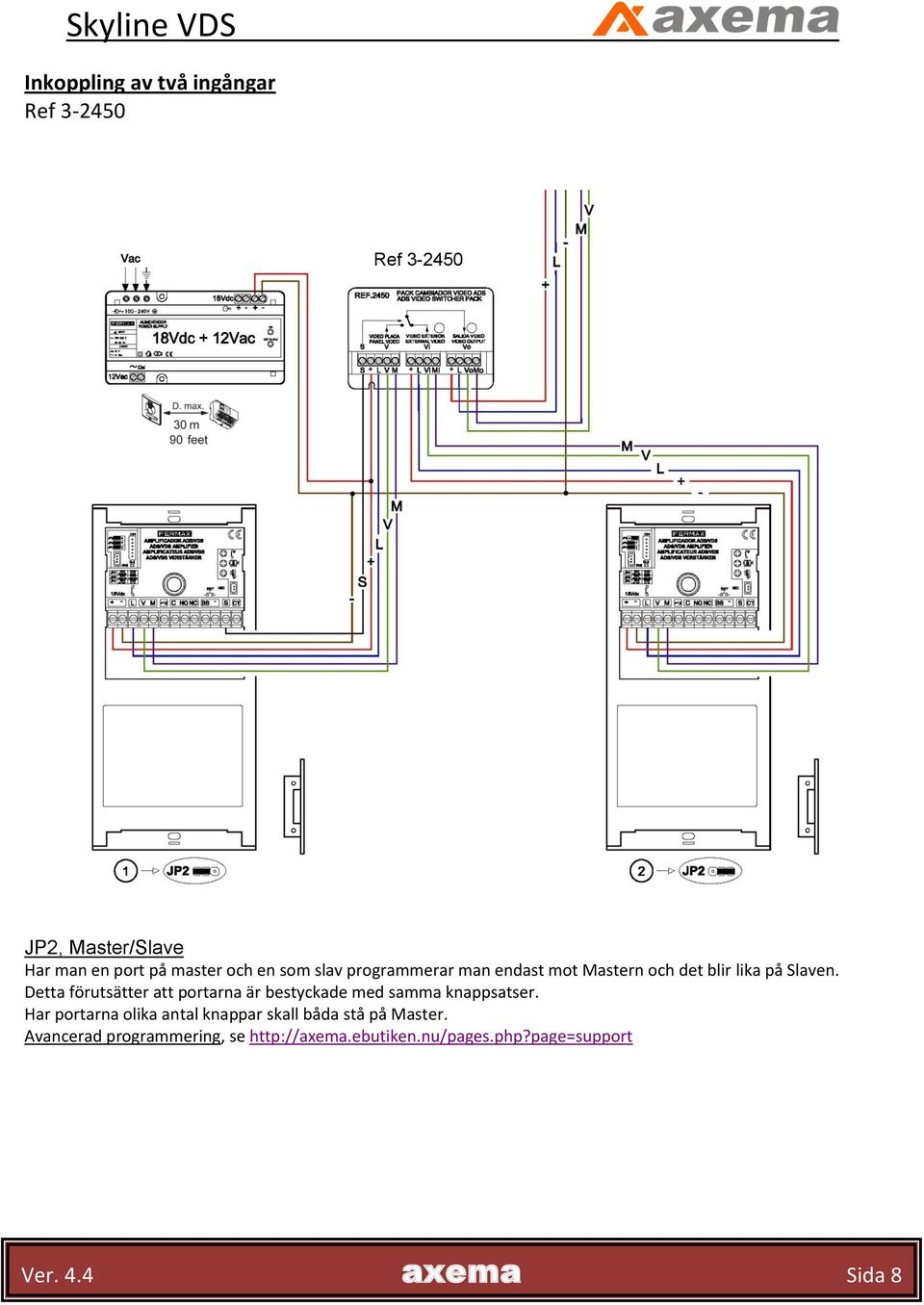

8 Inkoppling av två ingångar Ref Ref JP2, Master/Slave Har man en port på master och en som slav programmerar man endast mot Mastern och det blir lika på Slaven. Detta förutsätter att portarna är bestyckade med samma knappsatser. Har portarna olika antal knappar skall båda stå på Master. Avancerad programmering, se Ver. 4.4 axema Sida 8

9 Installation av svarsapparat. Programering. Starta svarsapparaten med ringsignal reglaget. 1. Tryck in programmeringsknappen under svarsapparaten. Ett pip hörs. 2. Tryck in knappen på porttelefonen. Ett pip hörs. 3. Klart. Installation av monitor Ver. 4.4 axema Sida 9

10 Programmering av monitor. Starta svarsapparaten med Ringsignal reglaget. Röd diod tänds. 1. Tryck in programmeringsknappen under svarsapparaten. Ett pip hörs. 2. Tryck in knappen på porttelefonen. Ett pip hörs. 3. Klart. * Monitorn fungerar inte förrän den blivit programmerad. Välj ringsignal. 1. Tryck in programmeringsknappen. Ett pip hörs. 2. Skifta mellan befi ntliga ringsignaler genom att tryck på knappen upprepade gånger. Vid vald ringsignal, vänta 10 sekunder tills programmeringsläget avslutas automatiskt. Ver. 4.4 axema Sida 10

11 Loft monitor. Knappar. Öppnarknapp. (Tryck för att öppna dörren). - Starta kameran. Om två kameror är installerade kan man växla mellan dessa genom att trycka på knappen. Extra funktion Extra funktion Ver. 4.4 axema Sida 11

12 Ver. 4.4 axema Sida 12
