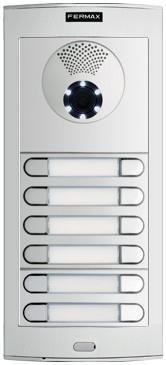

1 VDS CityKit & Memokey Skyline 7415 & 7421 Installations och användarmanual Se hemsida / support för senaste uppdaterade manualerna. Ver. 1.3 VDS axema Sida 1

2 Innehåll Montering av moduler... 3 Audio/Videomodul... 4 Återställa adressering på portapparat till fabriksinställning Ändra öppningstiden... 5 Installation av svarsapparat Audio... 6 Programmering Audio... 6 Funktioner Audio... 7 Knappar på svarsapparat audio... 8 Installation av svarsapparat Video... 9 Programmering Video... 9 Funktioner Video Knappar på svarsapparat video Exempelkopplingar Inkoppling CityKit Audio/Video Inkoppling Audio Inkoppling Video Inkoppling av två svarsapparater Inkoppling av två ingångar Inkoppling av 4 stigare Inkoppling lås Teknisk specifikation FERMAX Power Sources Tips & Felsökning Extra högtalare (16 Ω) TDR till Fermax Ver. 1.3 VDS axema Sida 2

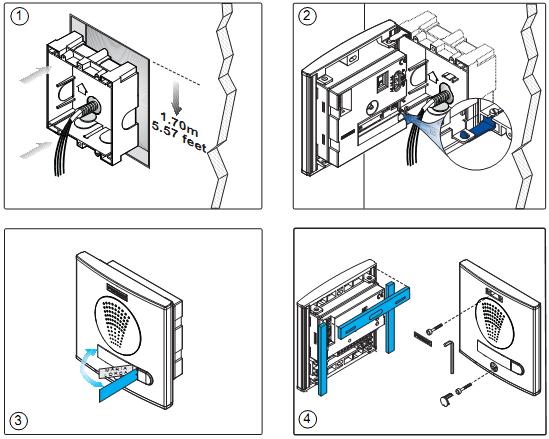

3 Montering av moduler OBS. Glöm ej tätningslister vid montering Ver. 1.3 VDS axema Sida 3

output B) CN1 Kontakt till andra moduler t.ex. knappar. (5-6). C) CN2 Card holder connection.

4 Audio/Videomodul N ) Justering av mikrofon. A) JP2 Primär / sekundär porttelefon JP3 Belysning kamera JP4 CT: Camera activation/ Auxiliary output B) CN1 Kontakt till andra moduler t.ex. knappar. (5-6). C) CN2 Card holder connection. D) DL2 Diagnostisk Led. Bygla mellan + och L ger led indikering vid påringning. För service. E) Justering av kamera Kameravinkel 53 = ca: 42mm. Ver. 1.3 VDS axema Sida 4

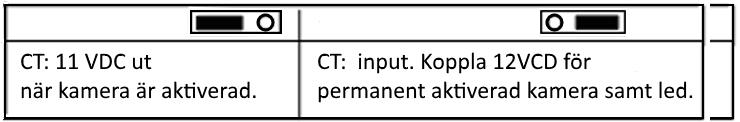

5 F) Monitor test. G) Programming button: se manual Mapping H) Röstmodul (Vita fältet visar dippens läge) J) Mic: Inkoppling av microfon K) Kopplingsplint Porttelefon: +,-: Strömförsörjning 18Vdc I) Justering av ljud. Volym i svarsapparat. Volym i portdel. Volym Dörren är öppen L: Data bus. V&M: Videosignal +12: 12 Vdc (Max 0,5A) C, NA, NC: Relä Elslutbleck (Max 2A) BS, -: Öppnarknapp. Ct: Kamera aktivering. Se A)JP4. (12 Vdc mot -, när uppringning görs, bryter när man lägger på) S: S kopplad mot + ger 18v vid uppringning och samtalstiden ut. Vid inget svar aktiv i 30 sek. L) CN3: För extra funktioner N) M) Version Justering av mikrofon, kan finjusteras vid problem med rundgång. Återställa adressering på portapparat till fabriksinställning. (Gäller vissa modeller). 1. Bryt strömmen till portapparaten. 2. Håll ner SW1och slå på strömmen och vänta på 5 pip, släpp SW1. 3. Tryck SW1 igen och invänta 2 pip, släpp SW1. Tryck SW1 igen och invänta ett bup Med Direkt knappsats, se sep. manual Ändra öppningstiden (Gäller ej moduler med ver. 6.x Dessa kräver tangentbord 98545) Def. Öppningstid är 2 sek.från svarsapp. & 5 sek. på öppnarknapp. 1. Bryt strömmen till portapparaten och sätt en bygel mellan BS och -, eller finns öppnarknapp håll den intryckt. 2. Slå på strömmen igen och ta bort bygeln. Snabba toner hörs. samt långa toner som anger den tid som är inprogrammerad när man öppnar från svarsapparaterna. 1 tonstöt = 1 sekund. 3. Tryck ner en av uppringningsknapparna. Det antal gånger du trycker ner knappen anger relätiden från svarsapparat i sekunder (Max 99 sek). 4. Vänta 5 sekunder. En ton hörs, samt toner som anger den tid som är inprogrammerad när man öppnar från öppnaknappen. 5. Med uppringningsknapp, tryck det antal gånger (=sek) som du vill att relä skall dra från öppnaknapp i sekunder (Max 99 sek).6. Vänta 5 sekunder. En mörk ton hörs. Klart Ver. 1.3 VDS axema Sida 5

Installation av svarsapparat Audio Programmering Audio 1. Med luren på plats. Tryck in programmeringsknappen under svarsapparaten, ett pip hörs. 2.

6 Installation av svarsapparat Audio Programmering Audio 1. Med luren på plats. Tryck in programmeringsknappen under svarsapparaten, ett pip hörs. 2. Tryck in knappen på porttelefonen inom 2 minuter, ett pip hörs. Klart. OBS. Används Loft Extra med 3 knappar, se till att volymknappen på vänster sida ej är i nedersta läget. Luren är då avstängd (röd diod tänd) och går ej programmera. Ver. 1.3 VDS axema Sida 6

7 Funktioner Audio Samtal Släpp in besökaren Ver. 1.3 VDS axema Sida 7

8 Knappar på svarsapparat audio Hög Låg Avstängd 2 olika Ringsignaler F = Funktionsknapp. Nyckel = Öppnarknapp. Led lyser om avstängd. Inkoppling F1 / F2 Ger 18V, max 50mA F1 mot + P1 = Inkoppling av extra ringknapp. Ver. 1.3 VDS axema Sida 8

9 Installation av svarsapparat Video Programmering Video Starta svarsapparaten med Ringsignal reglaget. Röd diod tänd = ON. 1. Tryck in programmeringsknappen. Ett pip hörs. Röd diod släcks. 2. Tryck på anropsknappen på porttelefon inom 2 minuter. Klart Välja ringsignal 1. Tryck in programmeringsknappen. Ett pip hörs. 2. När, du är i programmeringsläge, tryck på knappen och välj ringsignal. Var gång du trycker på hörs ringsignalen. När ringsignalen är vald, vänta 10 sekunder tills programmeringsläge avslutas(automatiskt). OBS. Monitorn fungerar inte förrän den blivit programmerad. Ver. 1.3 VDS axema Sida 9

10 Funktioner Video Ver. 1.3 VDS axema Sida 10

11 Knappar på svarsapparat video. ON/OFF Knappar. Öppnarknapp. (Tryck för att öppna dörren). - Starta kameran. Om två kameror är installerade kan man växla mellan dessa genom att trycka på knappen. Extra funktion. T.ex. koppla extra relä. Extra funktion Inkoppling F1 -- Ger 18V max 50mA vid tryck på F1 mot + Inkoppling av extra ringknapp. Ver. 1.3 VDS axema Sida 11

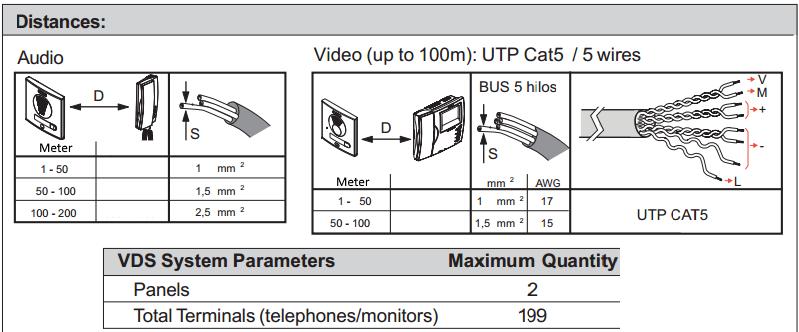

12 Exempelkopplingar Inkoppling CityKit Audio/Video Vid inkoppling av audio så utelämnas kablarna mellan V & M. Transformator Ref Levereras normalt med CityKit-paket. Obs. 18Vdc samt 12Vac Ver. 1.3 VDS axema Sida 12

13 Inkoppling Audio Flera svarsapparater Audio. Montera 10 Kohms:motstånd mellan + och L i änden på stigaren. Vid flera stigare monteras motstånd i slutet på varje stigare. Traf. ref ON diod. Visar belastningen. Röd = < 300mA Grön = >300mA Max. 30M Mellan traf. och portmodul Ver. 1.3 VDS axema Sida 13

Inkoppling Video Flera svarsapparater Video kräver distributör 3-2448 eller 3-2449. Ref.

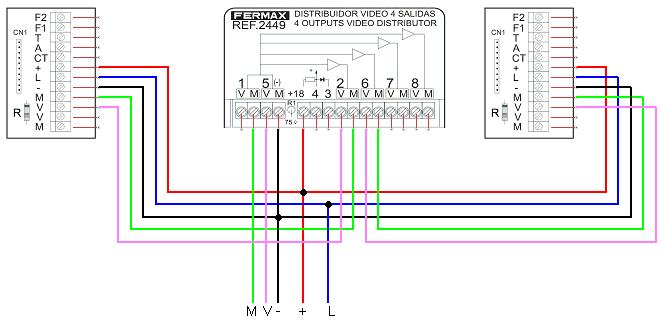

14 Inkoppling Video Flera svarsapparater Video kräver distributör eller Ref & Klipp motstånd på alla enheter utan den sista. Max. 30M Mellan traf. och portmodul Ver. 1.3 VDS axema Sida 14

15 Inkoppling av två svarsapparater (Video) Ref & Inkoppling serie Denna inkoppling kräver inte Distributör. Ver. 1.3 VDS axema Sida 15

Inkoppling av två ingångar (Gäller endast Video, Audio kräver ingen P-switch). Ref 3-2450 Ref 3-2450 Kabel från plint S kan kopplas från valfri Panel.

16 Inkoppling av två ingångar (Gäller endast Video, Audio kräver ingen P-switch). Ref Ref Kabel från plint S kan kopplas från valfri Panel. JP2, Master/Slave Vid inkoppling av 2 portar till 1 eller fler svarsapparater. Sätts ena Portapparaten som Master och den andra som Slav, går det endast att programmera från Master, då fungerar den andra likadant. Man får då även olika ringsignaler från Master & Slav. Detta förutsätter att portarna är bestyckade med samma knappsatser. Har portarna olika antal knappar skall båda stå på Master. Avancerad programmering, se Ver. 1.3 VDS axema Sida 16

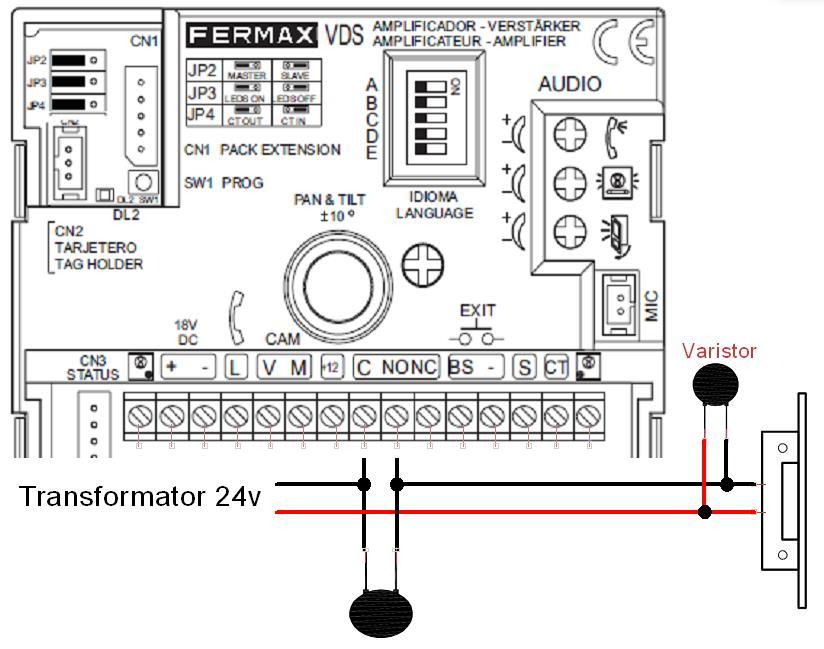

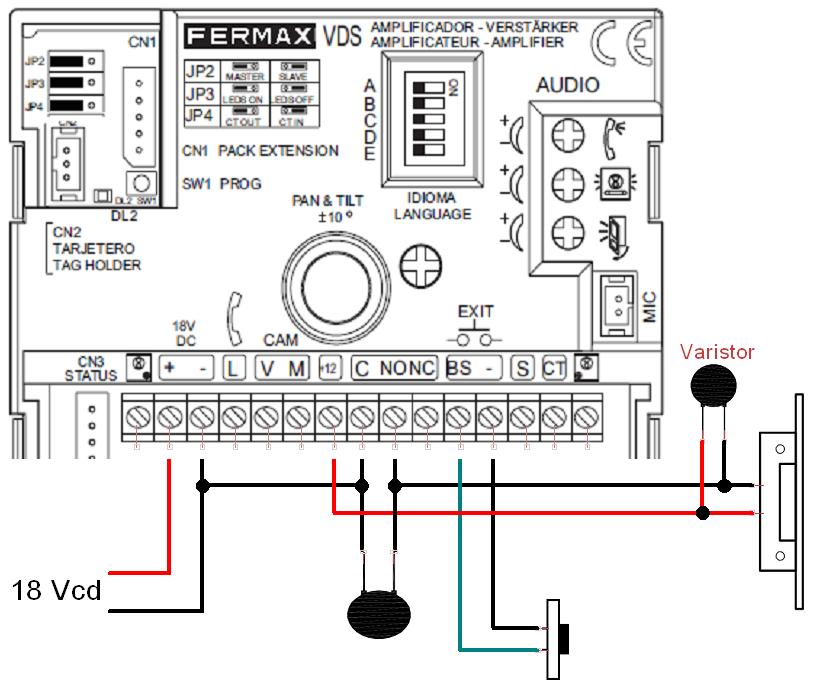

17 Inkoppling av 4 stigare Ref Montera 10 Kohms:motstånd mellan + och L i änden på varje stigare. Inkoppling lås Ver. 1.3 VDS axema Sida 17

18 Teknisk specifikation Storlek: Höjd x Bred x Djup. 129x130x45 (mm) Strömförsörjning 18 Vdc Vila 57 ma Högtalare 210mA Kamera 180mA Belysning 35mA Temp -10, +60 C Audio ström från svarsapparat till porttelefon 1W Audio ström från porttelefon till svarsapparat 0,15W Justerbart ljud åt båda hållen Strömförsörjning 18 Vdc Vila B/W 12mA Färg 8mA Max B/W 650m*A Färg 400mA Bildrör Storlek: Höjd x Bred x Djup. 221x203x61 (mm) B/W Plattskärm. 3,5 Diagonal (100 mm) Färg TFT 3,5 Upplösning B/W: Hor. 450 Line / Ver. 250 Färg: Hor. 480 Line / Ver. 234 Video signal: Composed signal 1 Vpp 75 W, 7 Mhz. F1, F2 Negativ output. Maximal ström per tryckknapp F1,F2: 50mA a 12Vdc. Strömförsörjning 18 Vdc Vila 6 ma Max 215 ma Temperatur (+-0, +60 C) Ver. 1.3 VDS axema Sida 18

FERMAX Power Sources Ref. 4812: 18Vdc/1.5A (DIN 6) Ref. 4813: 12Vdc / 2A (DIN6) Ref. 4830: 18Vdc/3.5A (DIN 6) Ref. 4800: 12Vac / 1.5A (DIN4) (for alternating lock releases) Ref. 4810: 12Vac / 1.

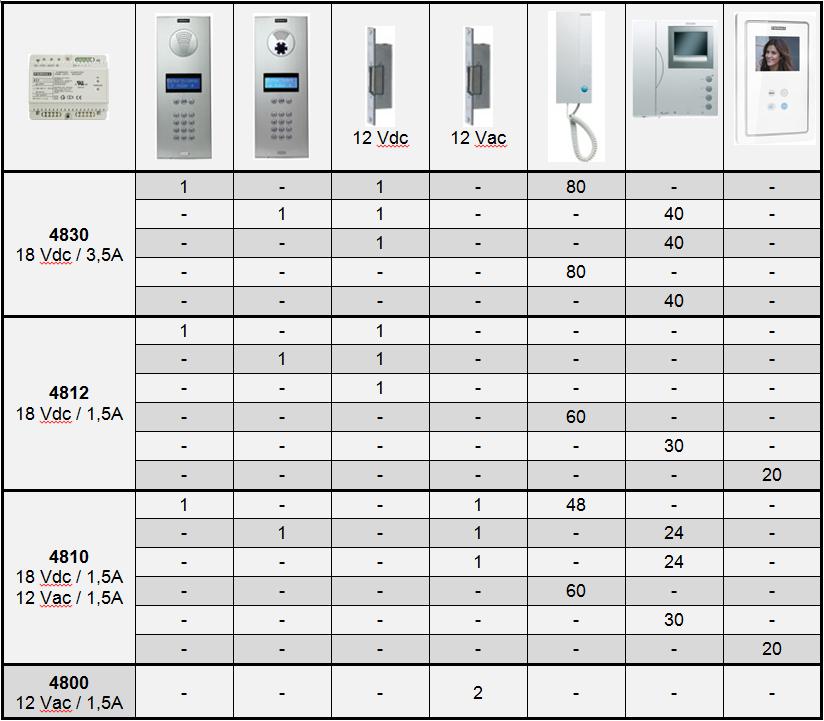

19 FERMAX Power Sources Ref. 4812: 18Vdc/1.5A (DIN 6) Ref. 4813: 12Vdc / 2A (DIN6) Ref. 4830: 18Vdc/3.5A (DIN 6) Ref. 4800: 12Vac / 1.5A (DIN4) (for alternating lock releases) Ref. 4810: 12Vac / 1.5A + 18 Vdc 1.5A (DIN10) Tips & Felsökning Ingen ton vid programmering. Är svarsapparaten påslagen? Ljudproblem, lågt/högt ljud eller rundgång. Se sidan 5 (Justering av ljud). Kontrollera spänningen. Vila Pågående samtal vdc 18vdc L - 17,5vdc 6vdc + L 1vdc 13vdc Ver. 1.3 VDS axema Sida 19

20 Extra högtalare (16 Ω) TDR till Fermax Kopplas till svarsapparat. Loft Basic & +A Loft Extra & A (På gult kort + & +A) i-loft Går ej i-loft A & -A Loft monitor & A Smile monitor +A & För att relä endast skall trigga på ringsignal från Fermaxlur, (ringsignal måste vara aktiverad i svarsenhet). ställ TDR på Delay 1 sek, så triggar relä 0,5 sek. end. på ringsignal. Delay dip 1 & 7 på ON. Puls dip alla OFF SW1 & 2 på A SW6 på L Koppla TDR 9,10 till svarsapparat. Loft Basic & +A Loft Extra & A (På gult kort + & +A) i-loft Går ej i-loft A & -A Loft monitor & A Smile monitor +A & CT (-A) På TDR ställs alla dippar off sedan sätter man relätiden på Pulsdippen. Matningsspänning 12/24 VDC OBS. Kopplas TDR 9, 10 till svarsenhetens A & + eller + & +A utan ovan inställning på TDR, triggar reläet vid uppringning, öppnarknapp samt när lur lägges på. Behövs längre relätid krävs ett mellanrelä. Man kan inte koppla bort högtalaren för då triggar inte relät. (Man kan prova med ett motstånd i.s.f högtalaren). Ver. 1.3 VDS axema Sida 20
