1 Camillo Porttelefon

2 Internsystem Camillo uppfyller EU:s direktiv för CE märkning. Camillo är ett registrerat varumärke. Rätt till ändringar förbehålles. Tunstall AB, Art.nr.64YSE051

3 Innehåll Allmänt Montering... 6 Inkoppling till modularuttag... 6 Positionsangivelse modularjack... 6 Modularjack Modularjack Artikelnummer... 8 Tekniska data... 9 Art.nr. 64YSE051T

4 Allmänt är utvecklad för att användas i internsystem Camillo för att skicka larm, påkalla uppmärksamhet eller koppla upp samtal från hissar eller vid entréer. Larm från port eller hiss aktiveras genom att knappen på fronten av trycks in. Larmet sänds då till den mottagningsutrustning som anslutits till systemet. Fr.o.m programversion 2.10 och framåt sänds larmet direkt till den lägenhet som programmerats Art.nr.64YSE051T

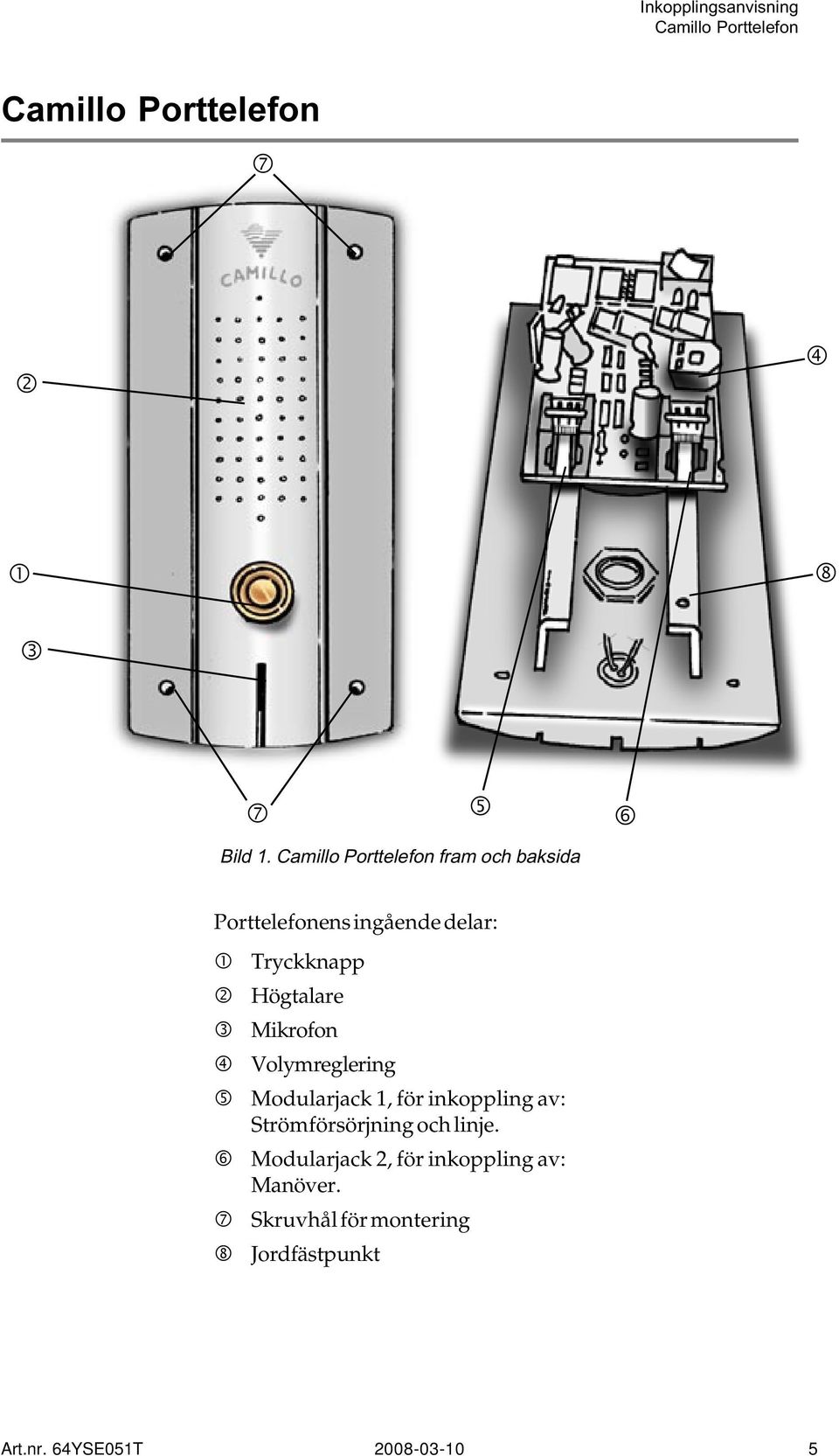

5 ˆ ƒ Bild 1. fram och baksida Porttelefonens ingående delar: Tryckknapp Högtalare ƒ Mikrofon Volymreglering Modularjack 1, för inkoppling av: Strömförsörjning och linje. Modularjack 2, för inkoppling av: Manöver. Skruvhål för montering ˆ Jordfästpunkt Art.nr. 64YSE051T

6 Montering monteras med hjälp av de medlevererade skruvarna antingen vid ytterdörr, entré eller i hiss. Porttelefonen monteras i 2-facksdosa enligt SEN eller med hjälp av monteringsram art.nr Med levereras fyra insexskruvar. Inkoppling till modularuttag ansluts via en eller två 8-poliga modularkablar till närmaste spridningsplint. Antalet modularkablar är beroende på om elslutbleck eller extra tryckknappar ska anslutas. Med levereras en modularkabel (3 meter). Positionsangivelse modularjack OBSERVERA! Det förekommer olika sätt att ange positionerna för modularjack, beroende på fabrikat. Bilden nedan visar hur positionerna definierats för modularjack 1 och 2 på. 8 1 Bild 2. Positionsangivelser för modularjack 1 och Art.nr.64YSE051T

7 Modularjack 1 Till modularjack 1 ansluts alltid abonnentkortet via fyrtrådig kabel. I övrigt ansluts de eventuella extra larmknapparna till respektive position (J1:1=Jack1, Position 1) J1:1 Matning + 24 VDC J1:2 GND (Jord) J1:3 Linje A J1:4 Linje B J1:5 Extern ingång för extra larmknapp J1:6 Extern ingång för extra larmknapp J1:7 Extern ingång för extra larmknapp J1:8 Extern ingång för extra larmknapp Exempel på inkoppling: TIP-plint Modularuttag Porttelefon Position Position J V V 4 GND 2 GND 1 Linje A 3 Linje A 2 Linje B 4 Linje B 5 Extern ingång 6 Extern ingång 7 Extern ingång 8 Extern ingång Modularjack 2 Till modularjack 2 ansluts manöver och extra larmknapp. Nedan anges vad som ansluts till respektive position. J2:1 Manöver J2:2 GND (Jord) J2:3 Larmindikering J2:4 Extern ingång för extra larmknapp J2:5 Reserv J2:6 Reserv J2:7 Reserv J2:8 Reserv OBSERVERA! Separat jordning av aluminiumfronten måste göras för att uppfylla myndighetskraven. Se Projekteringsanvisning för Internsystem Camillo. Art.nr. 64YSE051T

8 Artikelnummer Följande utrustning levereras vid beställning av respektive artikelnummer: st Porttelefon 1 st Modularkabel ( 3 meter ) 4 st Insexskruvar Modularkabel för manöver 2 st Modularkabel ( 3 meter ) facksram 1 st Monteringsram SEN Art.nr.64YSE051T

9 Tekniska data Matningsspänning: Min: V DC Max: V DC Strömförbrukning: Vila: ma Aktiv: ma Max: ma Utgångar: Spänning: V DC Ström: ma (Mikrofon aktiv) (Högtalare aktiv, remote utgång) (Max.) Ingångar: Nivå:... 1,5 V DC (Max. logisk 0) Impedans: k Ω Miljö: Min: C Max: C Om temperaturen förväntas bli lägre än -10 C eller om luftfuktigheten förväntas bli så hög att kondensering sker, ska värme element av typ foliefilm installeras i dosan. Art.nr. 64YSE051A
