1 Bruksanvisning REPO Radiorepeater

2

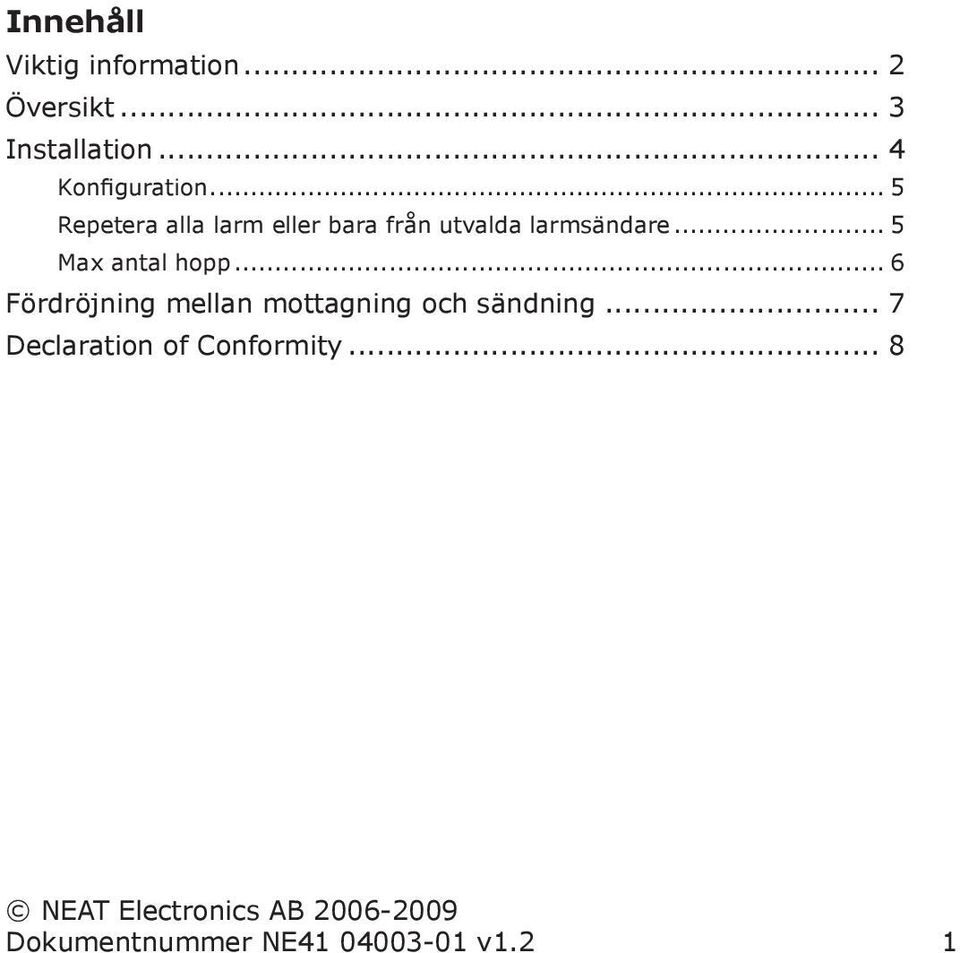

3 Innehåll Viktig information... 2 Översikt... 3 Installation... 4 Konfiguration... 5 Repetera alla larm eller bara från utvalda larmsändare... 5 Max antal hopp... 6 Fördröjning mellan mottagning och sändning... 7 Declaration of Conformity... 8 NEAT Electronics AB Dokumentnummer NE v1.2 1

4 Viktig information Behandla produkten varsamt. Bara personal som är auktoriserad av NEAT Electronics bör utföra service. Utsätt inte produkten för öppen eld, tända tobaksprodukter eller temperaturer över 60 C. När den här symbolen finns på produkten eller förpackningen innebär det att produkten inte får behandlas som hushållsavfall. Den uttjänta produkten ska istället lämnas på för ändamålet avsett återvinningsställe eller skickas till NEAT Electronics. Tänk på att återvinning av material sparar miljön och bevarar naturtillgångarna. 2

5 Översikt strömbrytare antennkontakt byglar antenn lysdiod tryckknapp kontakt för nätadapter 3

6 Installation 1. För att konfigurera REPO, öppna locket och sätt i eller plocka bort byglar, se sida 5. En beskrivning av byglarnas innebörd finns på sidorna 7-9 i denna bruksanvisning. 2. Skruva fast locket. 3. Anslut antennen till antennkontakten. 4. Montera REPO på en lämplig plats. 5. Koppla in nätadaptern till kontakten märkt DC. Koppla sedan in nätadapterns stickpropp i ett vägguttag. Använd endast medföljande nätadapter från NEAT Electronics, artikelnummer NE Slå på strömmen till REPO med strömbrytaren märkt ON OFF. 4

7 Konfiguration REPO kan konfigureras genom att sätta i eller plocka bort byglar på kretskortet inuti REPO, se sidan 5. Efter att konfigurationen har ändrats måste REPO startas om, dvs strömbrytaren slås av och sedan på. Mer avancerade inställningar kan ändras med hjälp av en dator och programmet IOR Programmer. En utförlig beskrivning av detta finns i den tekniska handboken för IOR-familjen, artikelnummer NE Repetera alla larm eller bara från utvalda larmsändare Bygel J1 inuti REPO avgör om alla larm ska repeteras, eller bara larm från förprogrammerade larmsändare. Bygel PÅ (monterad) AV (ej monterad) J1 Repetera endast förprogrammerade Repetera alla larm För att programmera in en larmsändare i REPO, följ dessa steg: 1. Välj en sändarnummer X mellan 1 och 8. Alla larmsändare som läggs in i samma REPO måste ha olika sändarnummer. 2. Öppna locket på REPO. Håll nere tryckknappen inuti REPO medan du slår till strömbrytaren på REPO. 3. Vänta tills lysdioden inuti REPO blinkar X i snabb följd, släpp sedan tryckknappen. 4. Aktivera larmsändaren (tryck t.ex. på knappen på en ATOM). 5. Lysdioden inuti REPO blinkar en gång när radiokoden från larmsändaren tagits emot och sparats. 5

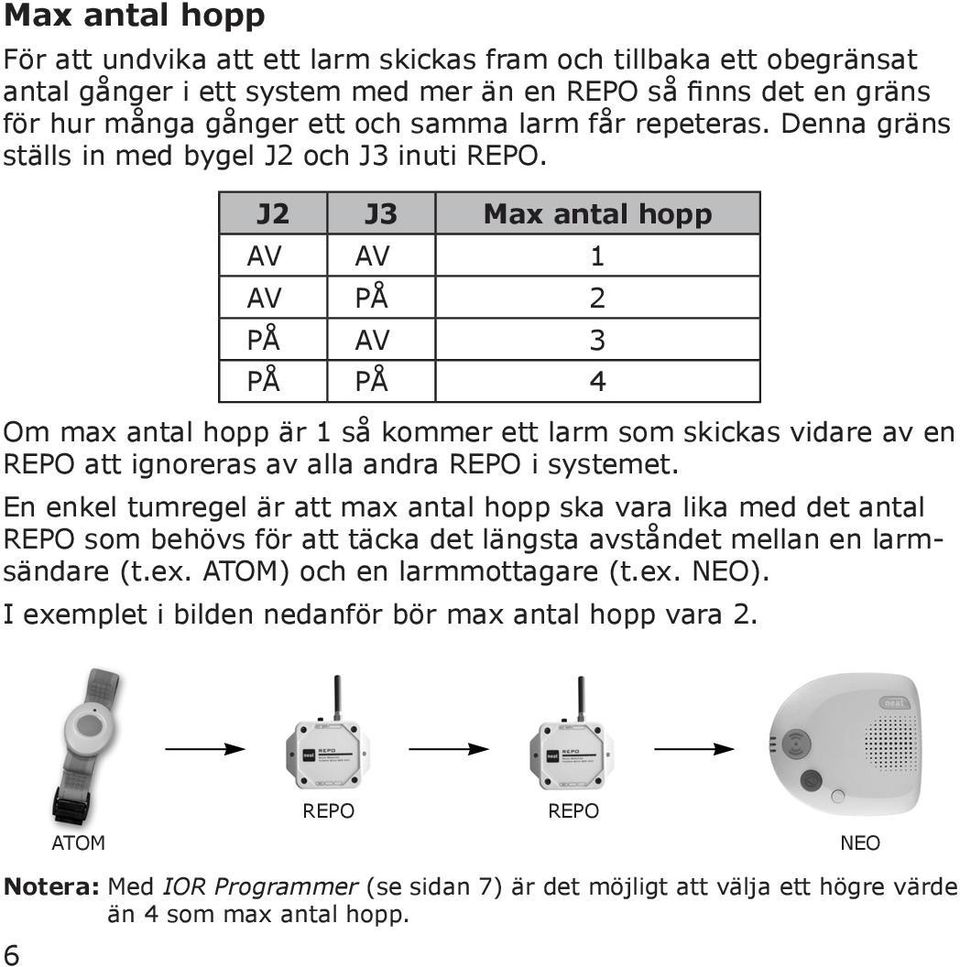

8 Max antal hopp För att undvika att ett larm skickas fram och tillbaka ett obegränsat antal gånger i ett system med mer än en REPO så finns det en gräns för hur många gånger ett och samma larm får repeteras. Denna gräns ställs in med bygel J2 och J3 inuti REPO. J2 J3 Max antal hopp AV AV 1 AV PÅ 2 PÅ AV 3 PÅ PÅ 4 Om max antal hopp är 1 så kommer ett larm som skickas vidare av en REPO att ignoreras av alla andra REPO i systemet. En enkel tumregel är att max antal hopp ska vara lika med det antal REPO som behövs för att täcka det längsta avståndet mellan en larmsändare (t.ex. ATOM) och en larmmottagare (t.ex. NEO). I exemplet i bilden nedanför bör max antal hopp vara 2. REPO REPO ATOM NEO Notera: Med IOR Programmer (se sidan 7) är det möjligt att välja ett högre värde än 4 som max antal hopp. 6

9 Fördröjning mellan mottagning och sändning När REPO har tagit emot ett larm väntar den en kort stund innan den skickar vidare larmet. Denna fördröjning mellan mottagning och sändning måste vara olika i alla REPO som är inom radioräckvidd från varandra. Annars kommer radiosignalerna att kollidera och ingen larmmottagare kan ta emot signalen. Radioräckvidden för REPO är c:a 150 meter utomhus med fri sikt. Inomhus däremot varierar räckvidden mycket beroende på husets utformning och byggnadsmaterial. Fördröjningen ställs in med byglarna J4 och J5 inuti REPO. Figuren till höger visar ett exempel på hur fördröjningen kan konfigureras i ett system med 6 REPO. J4 J5 Fördröjning AV AV 2.5 sekunder AV PÅ 5.0 sekunder PÅ AV 7.5 sekunder PÅ PÅ 10.0 sekunder Notera: Med IOR Programmer (se sidan 7) är det möjligt att att välja andra värden på fördröjningen. 7

10 Declaration of Conformity We NEAT Electronics AB, Varuvägen 2, Löddeköpinge, declare under our sole responsibility that our product REPO, NE , is in conformity with the directives 1999/5/CE, 73/23/CE and 89/336/CEE and conforms to the standards: Safety: EN :2001 EMC: EN v1.4.1 Class I Radio: EN v1.1.1 Löddeköpinge, October 2005 Lars Nyström Managing director NEAT Electronics AB 8

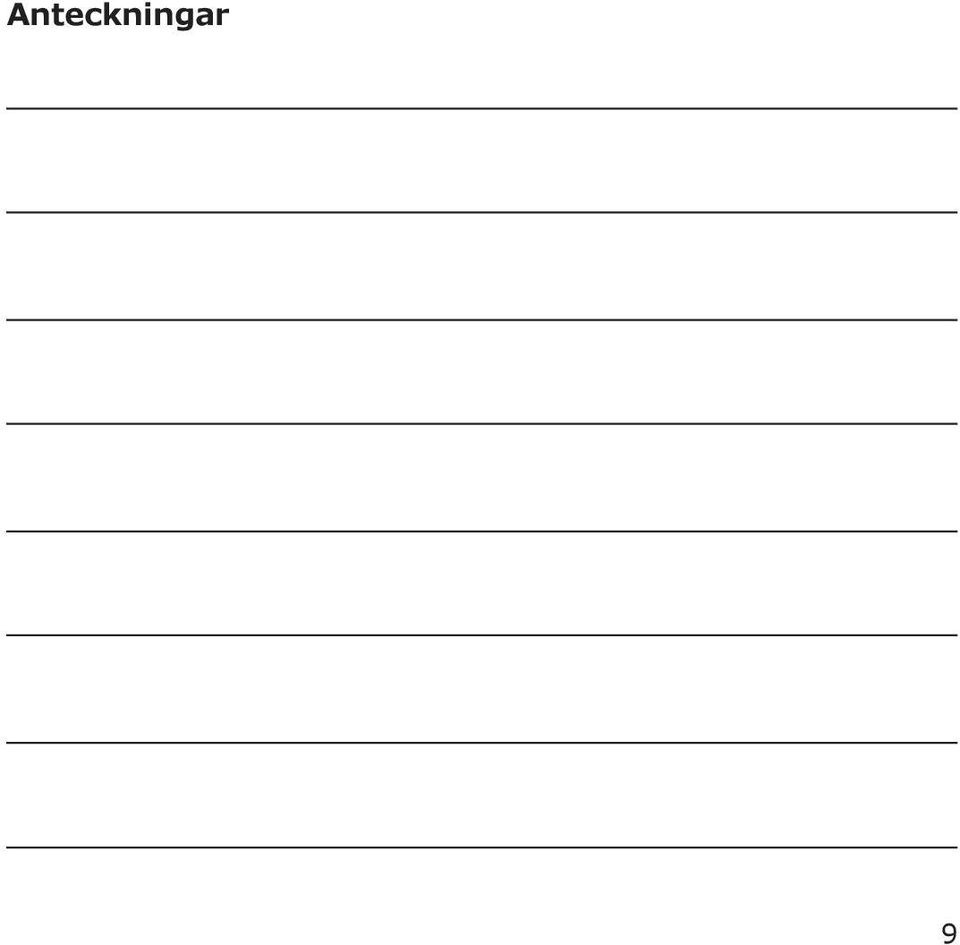

11 Anteckningar 9

12 NEAT Electronics AB Varuvägen Löddeköpinge SWEDEN
