1 Installations- och bruksanvisning Rörelsevakt 869 MHz 67007/97 V1.01 PLa

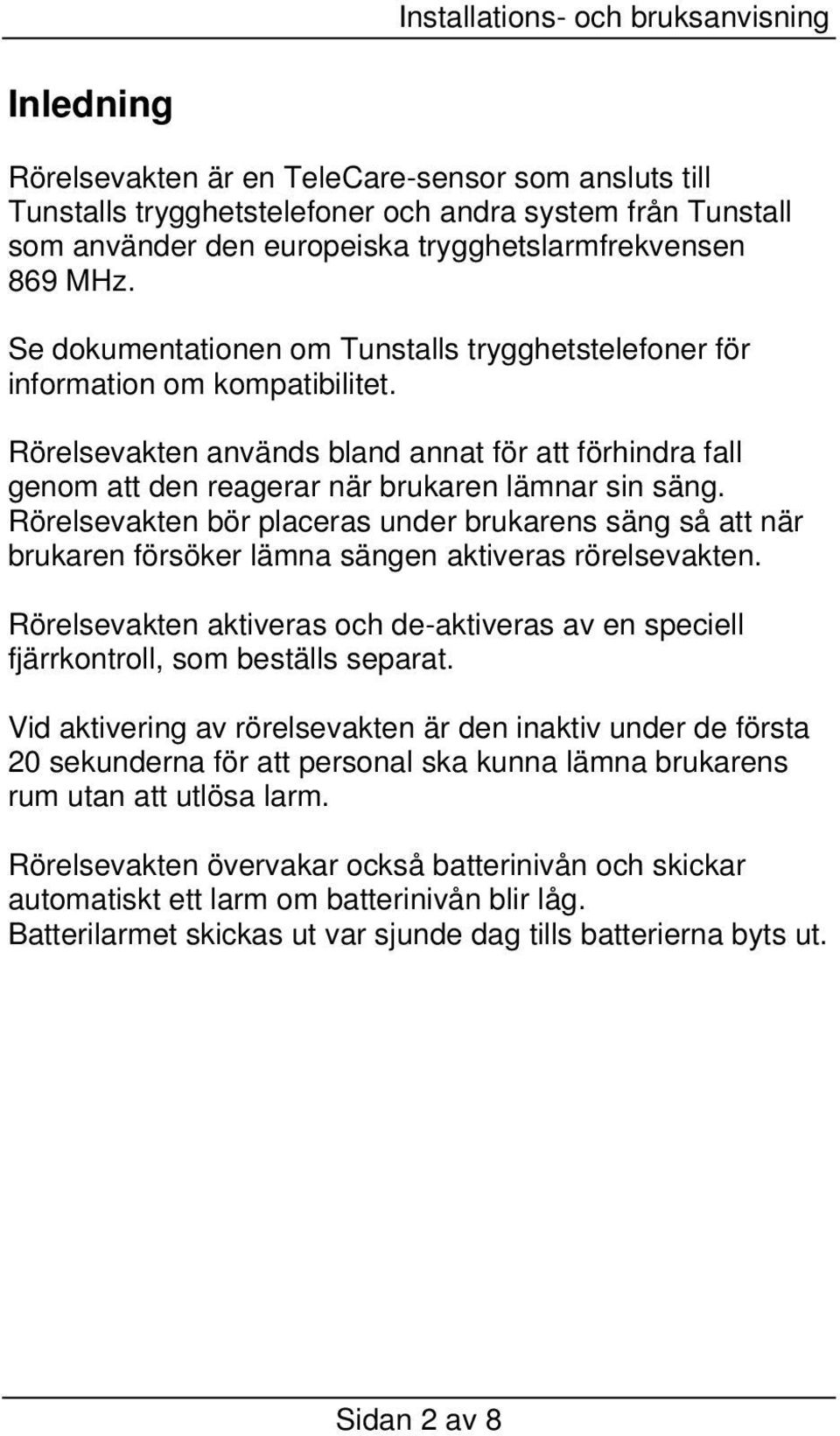

2 Inledning Rörelsevakten är en TeleCare-sensor som ansluts till Tunstalls trygghetstelefoner och andra system från Tunstall som använder den europeiska trygghetslarmfrekvensen 869 MHz. Se dokumentationen om Tunstalls trygghetstelefoner för information om kompatibilitet. Rörelsevakten används bland annat för att förhindra fall genom att den reagerar när brukaren lämnar sin säng. Rörelsevakten bör placeras under brukarens säng så att när brukaren försöker lämna sängen aktiveras rörelsevakten. Rörelsevakten aktiveras och de-aktiveras av en speciell fjärrkontroll, som beställs separat. Vid aktivering av rörelsevakten är den inaktiv under de första 20 sekunderna för att personal ska kunna lämna brukarens rum utan att utlösa larm. Rörelsevakten övervakar också batterinivån och skickar automatiskt ett larm om batterinivån blir låg. Batterilarmet skickas ut var sjunde dag tills batterierna byts ut. Sidan 2 av 8

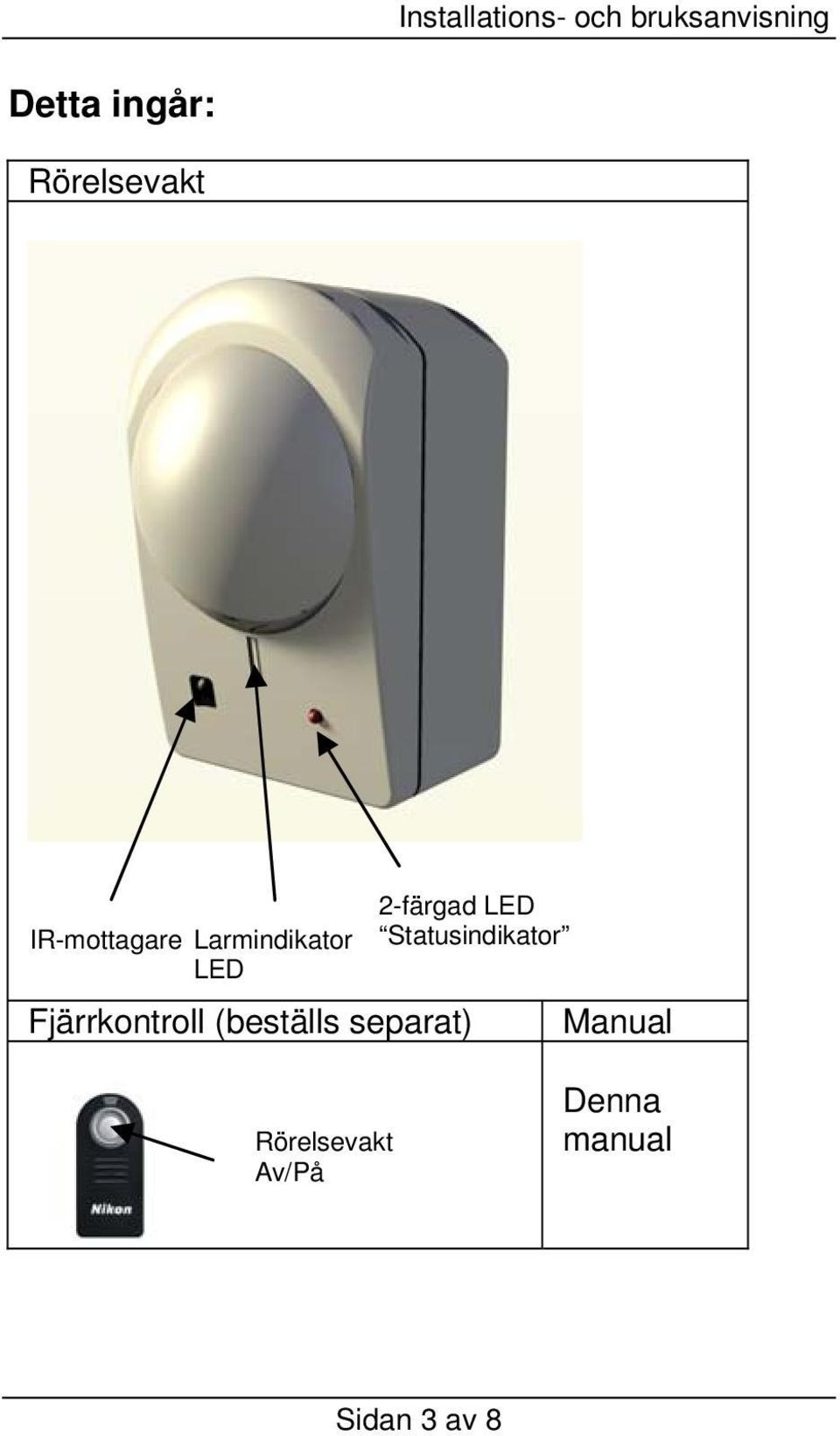

3 Detta ingår: Rörelsevakt IR-mottagare Larmindikator LED Fjärrkontroll (beställs separat) 2-färgad LED Statusindikator Manual Rörelsevakt Av/På Denna manual Sidan 3 av 8

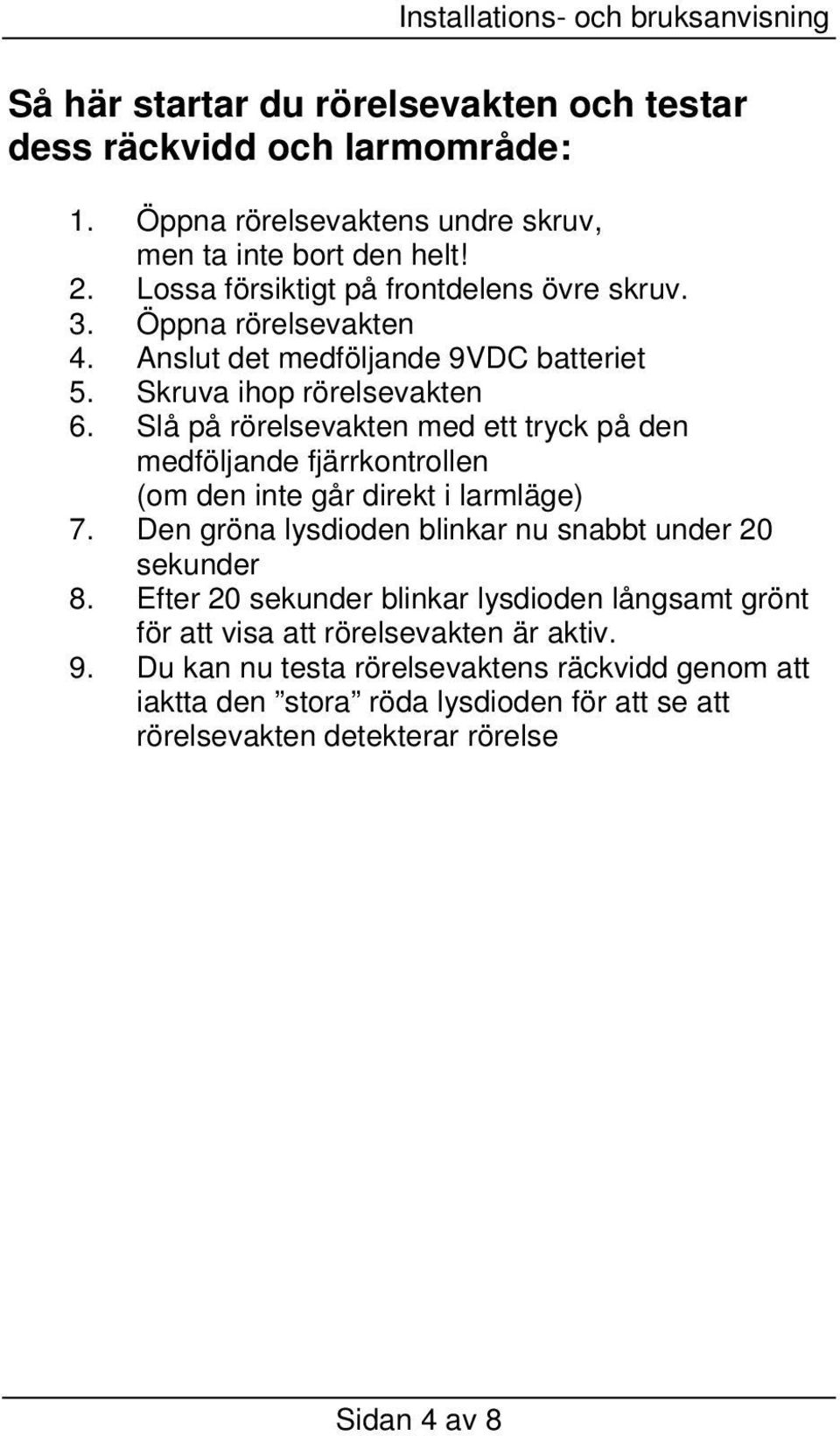

4 Så här startar du rörelsevakten och testar dess räckvidd och larmområde: 1. Öppna rörelsevaktens undre skruv, men ta inte bort den helt! 2. Lossa försiktigt på frontdelens övre skruv. 3. Öppna rörelsevakten 4. Anslut det medföljande 9VDC batteriet 5. Skruva ihop rörelsevakten 6. Slå på rörelsevakten med ett tryck på den medföljande fjärrkontrollen (om den inte går direkt i larmläge) 7. Den gröna lysdioden blinkar nu snabbt under 20 sekunder 8. Efter 20 sekunder blinkar lysdioden långsamt grönt för att visa att rörelsevakten är aktiv. 9. Du kan nu testa rörelsevaktens räckvidd genom att iaktta den stora röda lysdioden för att se att rörelsevakten detekterar rörelse Sidan 4 av 8

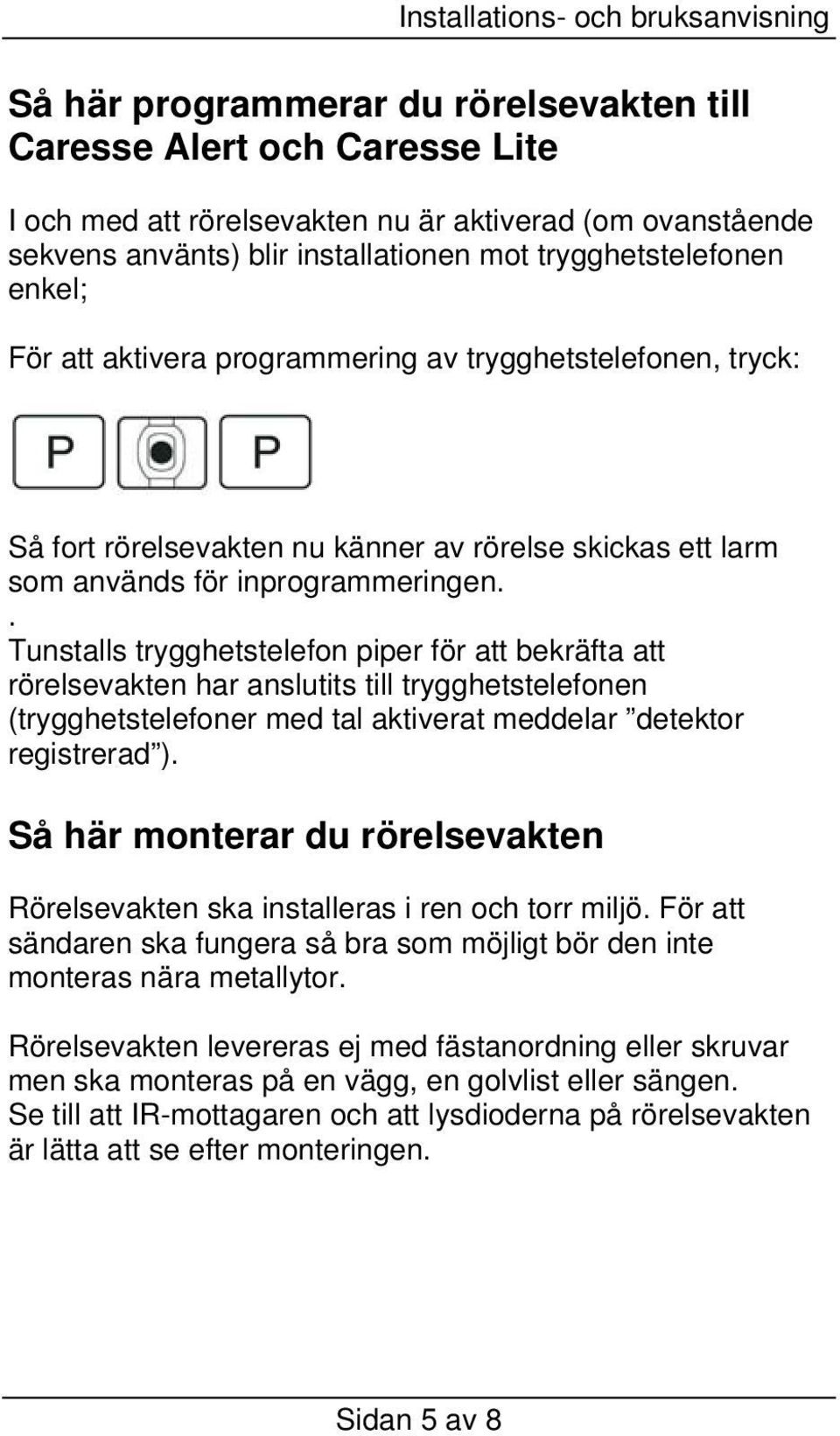

5 Så här programmerar du rörelsevakten till Caresse Alert och Caresse Lite I och med att rörelsevakten nu är aktiverad (om ovanstående sekvens använts) blir installationen mot trygghetstelefonen enkel; För att aktivera programmering av trygghetstelefonen, tryck: Så fort rörelsevakten nu känner av rörelse skickas ett larm som används för inprogrammeringen.. Tunstalls trygghetstelefon piper för att bekräfta att rörelsevakten har anslutits till trygghetstelefonen (trygghetstelefoner med tal aktiverat meddelar detektor registrerad ). Så här monterar du rörelsevakten Rörelsevakten ska installeras i ren och torr miljö. För att sändaren ska fungera så bra som möjligt bör den inte monteras nära metallytor. Rörelsevakten levereras ej med fästanordning eller skruvar men ska monteras på en vägg, en golvlist eller sängen. Se till att IR-mottagaren och att lysdioderna på rörelsevakten är lätta att se efter monteringen. Sidan 5 av 8

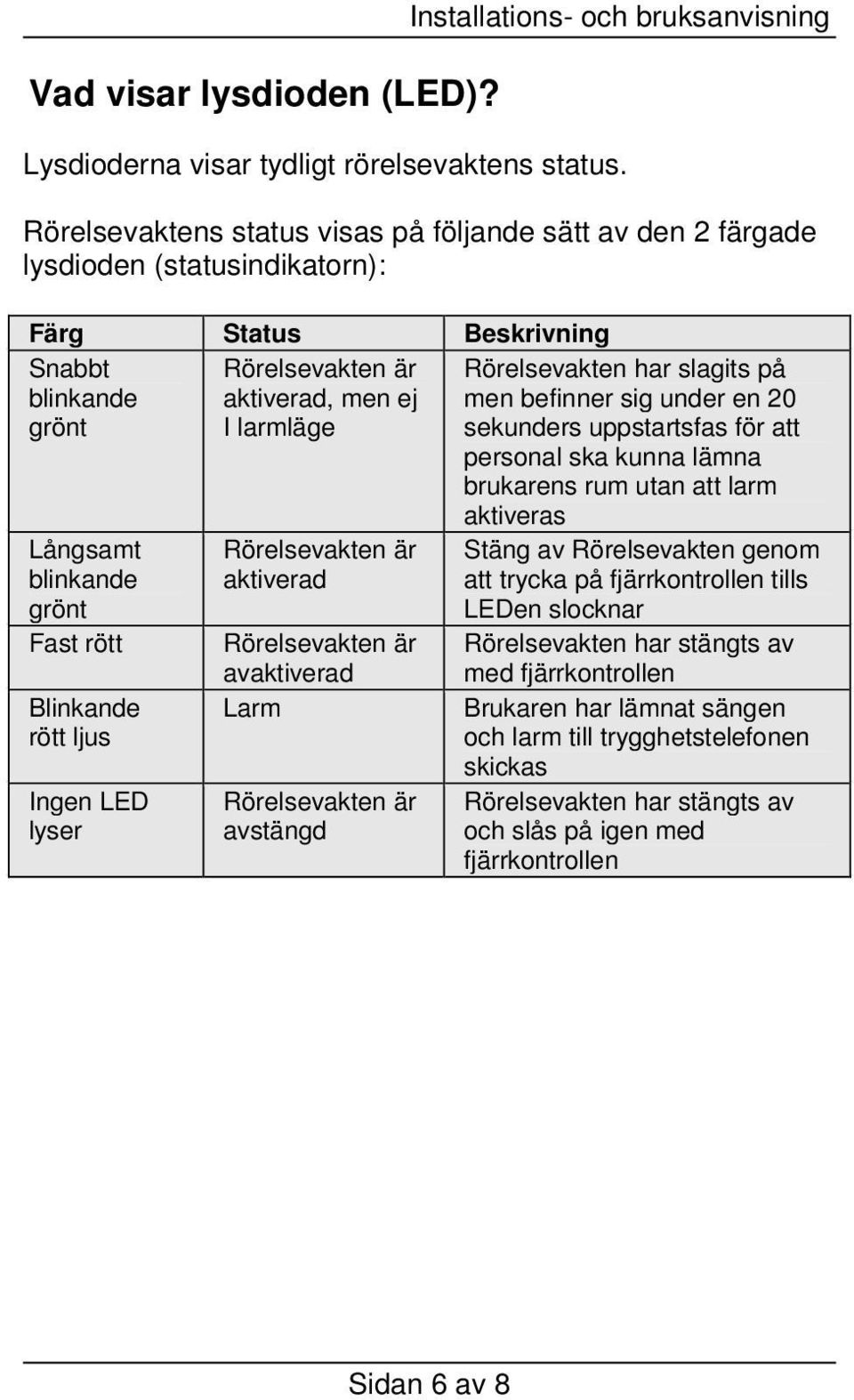

6 Vad visar lysdioden (LED)? Installations- och bruksanvisning Lysdioderna visar tydligt rörelsevaktens status. Rörelsevaktens status visas på följande sätt av den 2 färgade lysdioden (statusindikatorn): Färg Status Beskrivning Snabbt blinkande grönt Rörelsevakten är aktiverad, men ej I larmläge Rörelsevakten har slagits på men befinner sig under en 20 sekunders uppstartsfas för att personal ska kunna lämna brukarens rum utan att larm aktiveras Långsamt blinkande grönt Fast rött Blinkande rött ljus Ingen LED lyser Rörelsevakten är aktiverad Rörelsevakten är avaktiverad Larm Rörelsevakten är avstängd Stäng av Rörelsevakten genom att trycka på fjärrkontrollen tills LEDen slocknar Rörelsevakten har stängts av med fjärrkontrollen Brukaren har lämnat sängen och larm till trygghetstelefonen skickas Rörelsevakten har stängts av och slås på igen med fjärrkontrollen Sidan 6 av 8

7 Teknisk information Rörelsevakten skickar ett automatiskt meddelande (automatiskt batteritest) till larmcentralen när batterierna behöver bytas ut. Larmet skickas ut var sjunde dag tills batterierna byts ut. Batterierna bör bytas ut inom två veckor efter att det automatiska meddelandet skickats ut. Batteriet ska ersättas med ett 9VDC Lithium batteri. Kassera batterier och rörelsevakten enligt gällande bestämmelser. Anmärkningar Besök för information om vilka lagar och regler som gäller denna produkt. Försäkran om överensstämmelse Vi, Tunstall AB, försäkrar härmed att denna utrustning i allt väsentligt uppfyller kraven och andra gällande bestämmelser i R&TTE-direktivet 1999/5/EG. Sidan 7 av 8

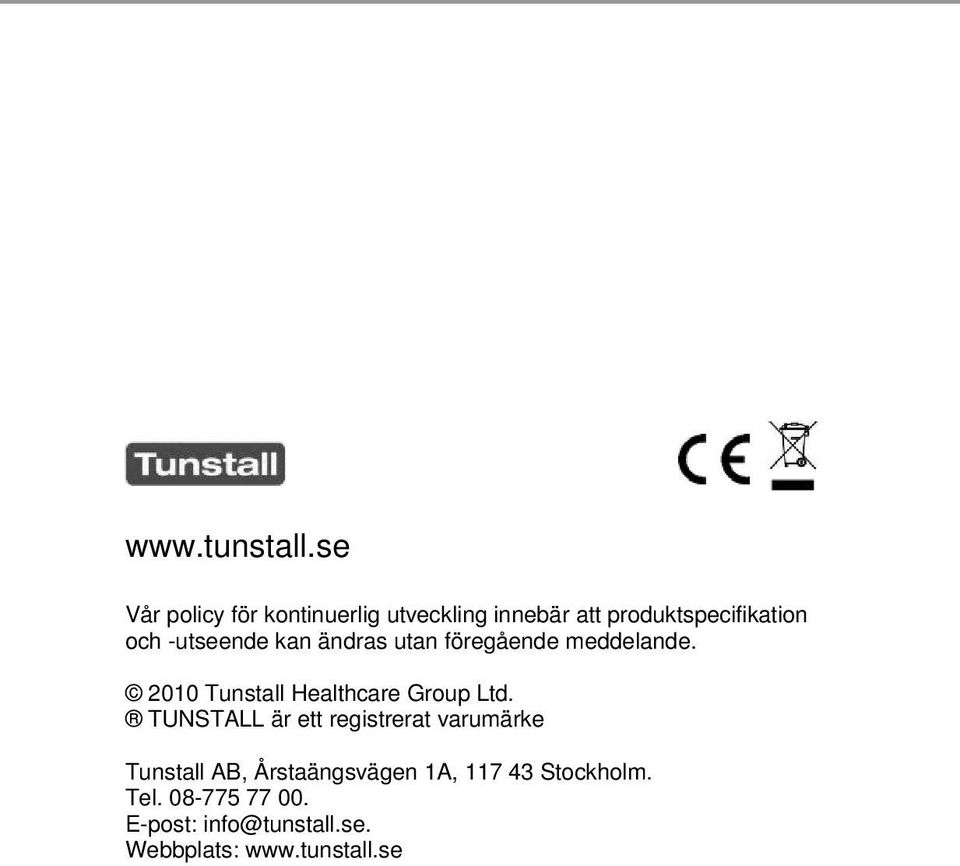

8 Vår policy för kontinuerlig utveckling innebär att produktspecifikation och -utseende kan ändras utan föregående meddelande Tunstall Healthcare Group Ltd. TUNSTALL är ett registrerat varumärke Tunstall AB, Årstaängsvägen 1A, Stockholm. Tel E-post: Webbplats:
