2 GM1, GM2, GM2P Manual 1 1. BESKRIVNING RadMonitor är ett tåligt, bärbart instrument för att mäta joniserande strålning. Plastkåpan klar de flesta kemikalier som används på ett laboratorium. Instrumentet kan förses med olika typer av prober som högkänsligt GM- rör eller scintillationsdetektor. Proberna levereras med 1,5 m lång spiralkabel som bekvämt kan sättas fast i nylon clip på instrumenthöljet. Mätvärden presenteras på stort lättavläst panelinstrument. Felfri användning av instrumentet säkras av inbyggd diagnostik som kontinuerligt visar status på batterier och probe. Felfunktion indikeras med röd lysdiod. Inbyggd voltmeter gör det möjligt att läsa av batterispänning och HV till detektorn. En inbyggd högtalare indikerar relativ styrka på strålningsfältet och avger en kontinuerlig signal när förinställd larmgräns överskrids. Högtalaren kan stängas av om så önskas. Batterier kan enkelt bytas utan särskilda verktyg. Mätvärdet i µsv/h eller cps presenteras på displayen analogt. Mätområde GM1 GM2 SD µsv/h och cps µsv/h och cps cps För dosrat kan larmgränser ställas in över hela mätområdet.

3 GM1, GM2, GM2P Manual 2 2. FUNKTION RAD-MONITOR representerar modern halvledarteknik för att säkra noggrann och tillförlitlig funktion i laboratoriemiljö. Elektroniken är monterad på två industriellt tillverkade kretskort. Spänningsaggregaten och logikfunktionerna är placerade på olika kretskort för att undvika interferens. Spänningarna är noggrant reglerade för att leverera rätt och stabil spänning över batteriernas hela livslängd. Olika spänningsmöjligheter är tillgängligt för RAD-MONITOR. Instrumentet kan drivas med 2 st. 9 V alkaliska batterier eller nätdriven batterieliminator som finns som option. Internt regleras spänningen till +5 VDC och -5 VDC. Speciella kretsar är inkluderade i spänningsdelen för att upptäcka eventuell överstyrning av GM- detektorn i höga strålningsfält. Om GM- detektorn når överstyrning kommer SATURATION indikatorn att tändas och elektriskt hålla panelinstrumentet på fullt skalvärde. SATURATION indikatorn slocknar automatiskt och instrumentet återgår till normal drift när detektorn flyttas från det höga strålningsfältet. 3. KONTROLLER OCH INDIKATORER 3.1 Frontpanel Huvudfunktionsomkopplare LÄGE 1 Strömbrytare läge av. LÄGE 2 Batteritest. Nedre skalan visar batterispänning i Volt. LÄGE 3 Alarmnivå. Genom av vrida potentiometern ovanför detta läge kan alarmnivån ställas in. Avläsning sker på övre skalan på visarinstrumentet. LÄGE 4 Normalt driftläge då varje mottagen puls indikeras med ljudsignal. Larmsignal är i funktion. LÄGE 5 Driftläge utan ljudindikering för varje mottagen puls. Dock fungerar larmfunktionen som i läge 4.

4 GM1, GM2, GM2P Manual Indikator- låg batterispänning Lokaliserad på lägre vänstra sidan under texten BATT. Lysdiod tänds automatiskt när batterispänningen understiger 7 VDC. Instrumentet kommer dock att fungera ända ner till nivå når ca. 5.5 V DC Indikator- detektor överstyrning Lokaliserad på övre högra sidan under texten SATURATION. Lysdiod tänds automatiskt vid överstyrning av detektorn samtidigt som ljudlarm aktiveras. Instrumentet återgår till normal funktion och lysdioden släcks när strålfältets styrka inte längre ger överstyrning av detektorn. 3.2 Baksidan på instrumentet Spänningskällor Instrumentet kan använda olika typer av spänningsmatning. VARNING: Fel inställning av CHARGE switch kan resultera i förstört spänningsaggregat. Följande spänningskällor kan användas: a. 2 st. 9 V DC alkaliska batterier b. 6 st. 1,5 V DC "AA" alkaliska batterier c. 6 st. 1,5 V DC "AA" laddningsbara batterier d. 220 V batterieliminator Alkaliska batterier 2 st. 9 V DC eller 6 st. 1,5 V DC alkaliska batterier kan användas för att driva RAD- MONITOR. CHARGE SWITCH måste vara i off position vid alla typer av alkaliska batterier Laddningsbara batterier Laddningbara batterier av typ Ni-Cad "AA" kan användas i stället för "AA" alkaliska batterier. Laddningsbara batterier ska användas tillsammans med transformator för att ladda batterierna. Laddning av batterier förutsätter att CHARGING SWITCH är satt i CHARGING läge. Uppladdningstiden är ca. 16 timmar.

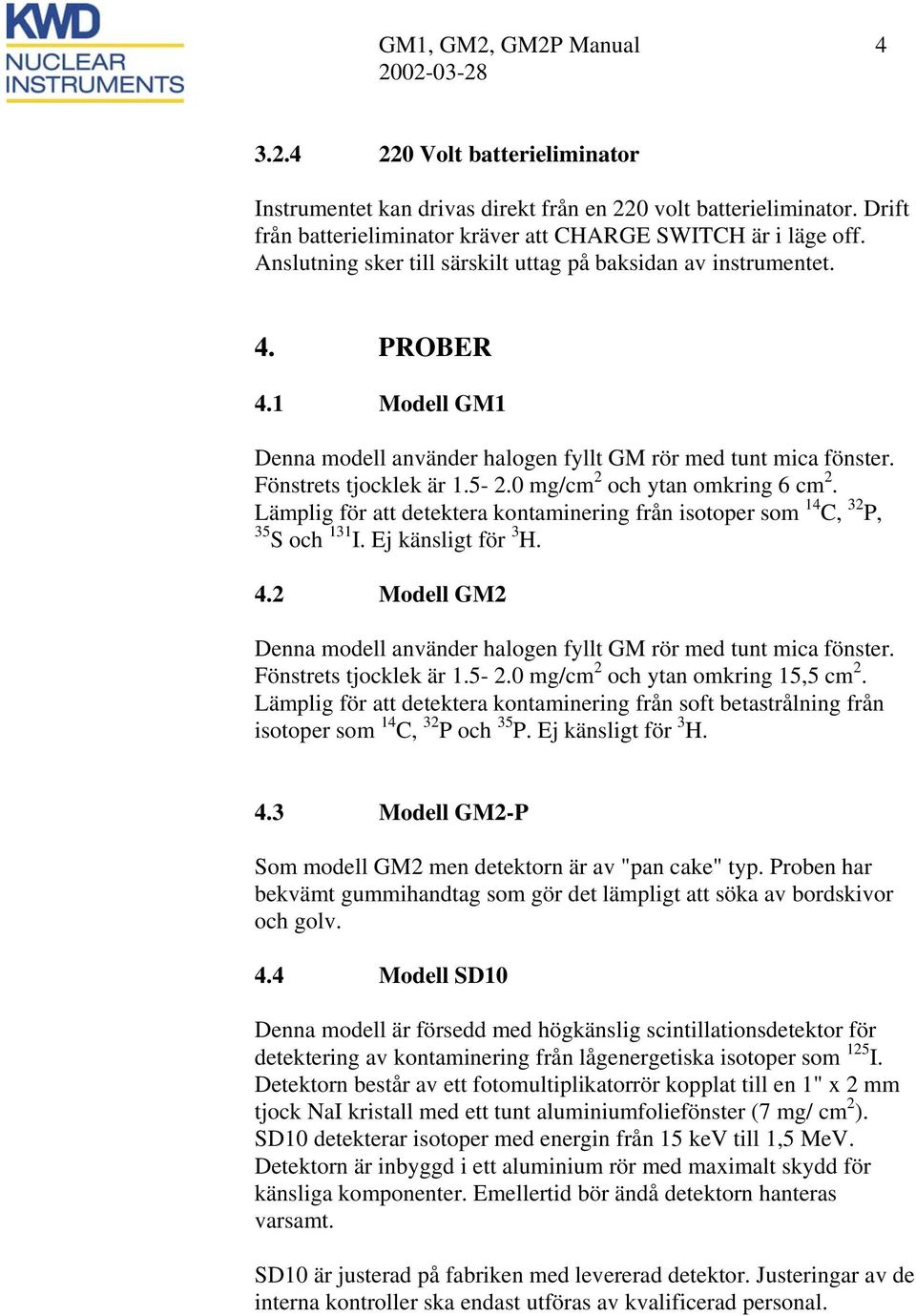

5 GM1, GM2, GM2P Manual Volt batterieliminator Instrumentet kan drivas direkt från en 220 volt batterieliminator. Drift från batterieliminator kräver att CHARGE SWITCH är i läge off. Anslutning sker till särskilt uttag på baksidan av instrumentet. 4. PROBER 4.1 Modell GM1 Denna modell använder halogen fyllt GM rör med tunt mica fönster. Fönstrets tjocklek är mg/cm 2 och ytan omkring 6 cm 2. Lämplig för att detektera kontaminering från isotoper som 14 C, 32 P, 35 S och 131 I. Ej känsligt för 3 H. 4.2 Modell GM2 Denna modell använder halogen fyllt GM rör med tunt mica fönster. Fönstrets tjocklek är mg/cm 2 och ytan omkring 15,5 cm 2. Lämplig för att detektera kontaminering från soft betastrålning från isotoper som 14 C, 32 P och 35 P. Ej känsligt för 3 H. 4.3 Modell GM2-P Som modell GM2 men detektorn är av "pan cake" typ. Proben har bekvämt gummihandtag som gör det lämpligt att söka av bordskivor och golv. 4.4 Modell SD10 Denna modell är försedd med högkänslig scintillationsdetektor för detektering av kontaminering från lågenergetiska isotoper som 125 I. Detektorn består av ett fotomultiplikatorrör kopplat till en 1" x 2 mm tjock NaI kristall med ett tunt aluminiumfoliefönster (7 mg/ cm 2 ). SD10 detekterar isotoper med energin från 15 kev till 1,5 MeV. Detektorn är inbyggd i ett aluminium rör med maximalt skydd för känsliga komponenter. Emellertid bör ändå detektorn hanteras varsamt. SD10 är justerad på fabriken med levererad detektor. Justeringar av de interna kontroller ska endast utföras av kvalificerad personal.
