INSTALLATIONS- OCH BRUKSANVISNING AV STYRENHET FÖR EL-BASTUAGGREGAT UKU

Transkript

1 INSTALLATIONS- OCH BRUKSANVISNING AV STYRENHET FÖR EL-BASTUAGGREGAT UKU

2 2 INNEHÅLL 1. FÖRE INSTALLATIONEN INSTALLATION AV STYRENHET UKU... 3 SYRPANEL - UKU... 4 KONTAKTORLÅDA... 4 TEMPERATURGIVARE MED ÖVERHETTNINGSSKYDD... 4 DÖRRSENSOR... 5 APP 5 TEST.5 3. BRUKSANVISNING... 6 ANVÄNDING AV MOBILAPPLIKATIONEN GENERELL SÄKERHETSINFORMATION FÖR ANVÄNDAREN... 6 MÅLINRIKTAD ANVÄNDNING FÖRE INSTALLATIONEN LÄS BRUKSANVISNINGEN NOGGRANT FÖRE INSTALLATION AV STYRENHET FÖR ATT KUNNA ANVÄNDA ALLA ENHETENS FÖRDELAR SAMT UNDVIKA SKADOR. Denna enhet får endast monteras av elektriker eller en person med likvärdig kvalifikation. Arbetet med kontaktorlådan är endast tillåtet när den inte är under spänning. Vid eventuella specifika problem, som inte är nämnda i bruksanvisningen, skall leverantören kontaktas. Icke-auktoriserade personer får inte ändra eller bygga om styrenheten. Tillverkaren har rätt att uppdatera enheten. Den senaste versionen av bruksanvisningen hittar ni från tillverkarens hemsida. Säkerställ att byggnadens kablage från elcentral till önskad placering av bastu har tillräckligt tvärsnitt. Vid äldre byggnad kontrollera skicket av kopplingsdosan. Om möjligt, dra en ny kabel mellan elcentral och bastu. Installera en separat säkring för bastun. Funktionssymboler använda i installationsanvisningen:! VARNING: i fall man inte följer anvisningarna, kan allvarliga eller dödliga skador uppkomma.! AKTA: i fall man inte följer anvisningarna, kan det leda till större eller mindre skador på enheten. Håll denna installations- och bruksanvisning i närheten av styrenhet för att vid behov kunna läsa information om enhetens säkerhet eller användning.

3 3 OBS! Följ även säkerhetsanvisningar i olika kapitel. OBS! Återvinn förpackningar enligt gällande återvinningskrav. 2. INSTALLATION AV STYRENHET UKU Före installationen avbryt strömförsörjning från elcentralen. Styrenheten skall placeras vid basturummets dörr, i användarens ögonhöjd eller enligt basturummets tillverkares rekommendationer. Enheten skall kopplas till elnät (fast) utan användning av el-uttag. Matningskabeln skall vara av typ H07RN-F eller likvärdig.! AKTA Skador Styrenheten är stänksäker (IP X4). Trots det får inte styrenheten komma i direkt kontakt med vatten. Enheten skall monteras på en torr plats. Styrenhetens högsta användningstemperatur på 40 C samt luftfuktighetsnivån på 95 % får inte överskridas. Mät längder på kablarna och utse placering av kablar och andra delar av enheten (Ritning 1)

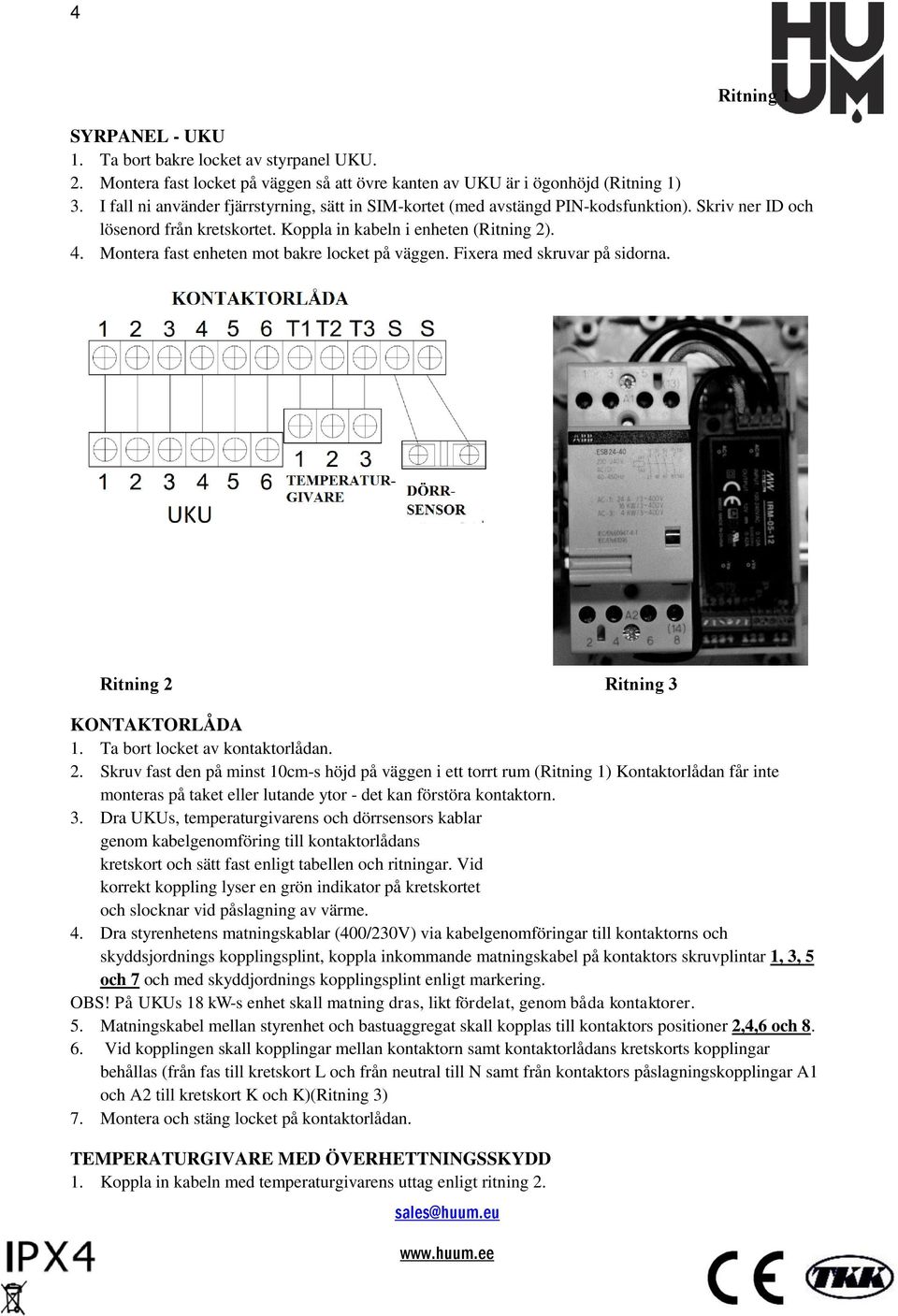

4 4 Ritning 1 SYRPANEL - UKU 1. Ta bort bakre locket av styrpanel UKU. 2. Montera fast locket på väggen så att övre kanten av UKU är i ögonhöjd (Ritning 1) 3. I fall ni använder fjärrstyrning, sätt in SIM-kortet (med avstängd PIN-kodsfunktion). Skriv ner ID och lösenord från kretskortet. Koppla in kabeln i enheten (Ritning 2). 4. Montera fast enheten mot bakre locket på väggen. Fixera med skruvar på sidorna. Ritning 2 Ritning 3 KONTAKTORLÅDA 1. Ta bort locket av kontaktorlådan. 2. Skruv fast den på minst 10cm-s höjd på väggen i ett torrt rum (Ritning 1) Kontaktorlådan får inte monteras på taket eller lutande ytor - det kan förstöra kontaktorn. 3. Dra UKUs, temperaturgivarens och dörrsensors kablar genom kabelgenomföring till kontaktorlådans kretskort och sätt fast enligt tabellen och ritningar. Vid korrekt koppling lyser en grön indikator på kretskortet och slocknar vid påslagning av värme. 4. Dra styrenhetens matningskablar (400/230V) via kabelgenomföringar till kontaktorns och skyddsjordnings kopplingsplint, koppla inkommande matningskabel på kontaktors skruvplintar 1, 3, 5 och 7 och med skyddjordnings kopplingsplint enligt markering. OBS! På UKUs 18 kw-s enhet skall matning dras, likt fördelat, genom båda kontaktorer. 5. Matningskabel mellan styrenhet och bastuaggregat skall kopplas till kontaktors positioner 2,4,6 och Vid kopplingen skall kopplingar mellan kontaktorn samt kontaktorlådans kretskorts kopplingar behållas (från fas till kretskort L och från neutral till N samt från kontaktors påslagningskopplingar A1 och A2 till kretskort K och K)(Ritning 3) 7. Montera och stäng locket på kontaktorlådan. TEMPERATURGIVARE MED ÖVERHETTNINGSSKYDD 1. Koppla in kabeln med temperaturgivarens uttag enligt ritning 2.

5 5 2. Skruv fast temperaturgivaren mot väggen. Enheten får inte monteras ovanför bastuaggregatet. Monteras minst 20cm från bastuaggregatets kant och 15cm från basturummets tak (Ritning 1). DÖRRSENSOR Dörrsensorn består av 2 delar: sensor och magnet. 1. Öppna sensorn. 2. Koppla kabeländarna med givarens kopplingsplintar. 3. Montera magneten i nedre delen av dörren. Montera magneten på ett sätt som inte hindrar användning av dörren och dörrens passering från dörrkarmen. 4. Montera fast dörrsensorn så att vid stängning av dörren är sensorns båda delar på samma höjd. Det maximala avståndet mellan sidorna vid stängd dörr, skall vara 5mm. APP 1. Ladda ner HUUM applikation i sin mobil via operationssystemets applikationssida: IOS- App Store Android- Google play 2. Skapa ett konto 3. Anknyt fjärrkontrollens ID (1XXXXX) med sitt konto. Bastuns ID samt lösenord finns på UKUs kretskort, vid SIM-kortshållaren. 4. Säkerställ att samtliga mobilapplikationens funktioner fungerar och går till bastun. Realisering av kommandot skall ske inom 1 minut. TEST Testerna skall genomföras av en kvalificerad elektriker. VARNING! risk för elstöt: Testerna skall genomföras med påslagen matningsspänning. 1. Kontrollera säkringar och kontaktors kontakter. Dålig koppling kan orsaka brand. Säkerställ att det har kopplats en fasledare och neutralledare på kretskortet. Styrenhetens driftspänning är 230V. En kontakt mellan två faser förstör kretskortet permanent. Sätt på spänningen från elcentral. Skärmen blinkar för en stund. Enheten är driftklar. 2. Kontrollera dörrsensorn: stäng bastudörren. Slå på styrenheten. Justera temperaturen. Slå på värmen. Kontaktorn skall fungera. Öppna dörren. Kontaktorn skall frikopplas. Stäng dörren. Kontaktorn skall fungera. 3. Kontrollera temperaturgivaren: 4. Ta bort temperaturgivarens överhettningsskydd (komponent med 2-stift i temperaturgivaren). Värmningen skall avbrytas och det skall dyka upp snabbt ökande siffror på skärmen och till slut text: sensor problem. Montera säkringen. Stäng av bastuns spänningssäkring från elcentral för 25 sekunder och slå på igen. Styrenheten skall vara avstängd och efter påslagningen visa den aktuella temperaturen. Temperaturen uppdateras periodvis, 1 grad per gång- därför kan det ta lite tid innan man uppnår den riktiga temperaturen. Ställ den önskade temperaturen på 50 grader. Slå på bastun. Säkerställ att den önskade temperaturen uppnås och erhålls. Stäng av värmen. Ställ temperaturen på 110 grader. Slå på värmen. Säkerställ att temperaturen uppnås och erhålls. Lämna inte bastun utan övervakning under tiden.

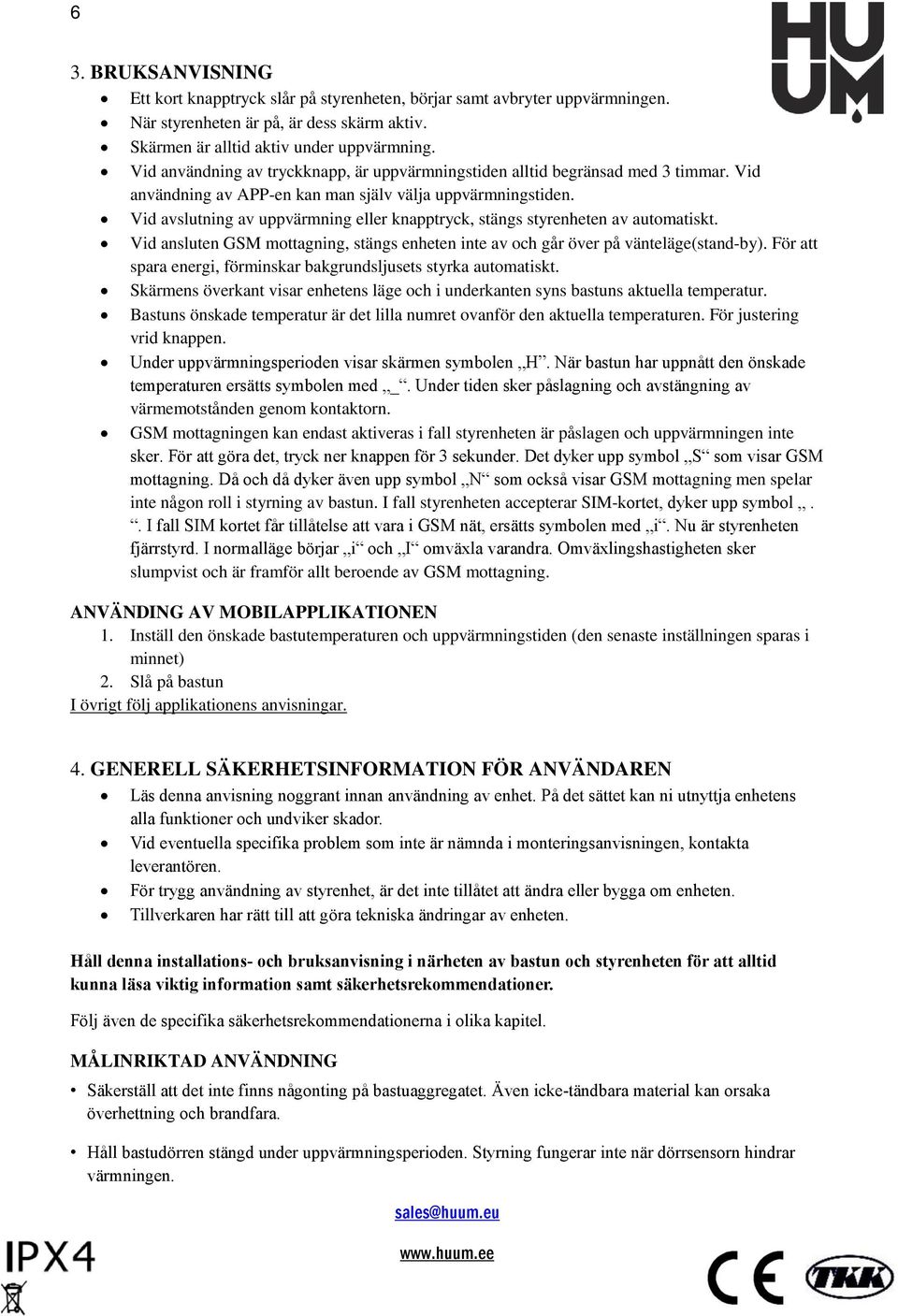

6 6 3. BRUKSANVISNING Ett kort knapptryck slår på styrenheten, börjar samt avbryter uppvärmningen. När styrenheten är på, är dess skärm aktiv. Skärmen är alltid aktiv under uppvärmning. Vid användning av tryckknapp, är uppvärmningstiden alltid begränsad med 3 timmar. Vid användning av APP-en kan man själv välja uppvärmningstiden. Vid avslutning av uppvärmning eller knapptryck, stängs styrenheten av automatiskt. Vid ansluten GSM mottagning, stängs enheten inte av och går över på vänteläge(stand-by). För att spara energi, förminskar bakgrundsljusets styrka automatiskt. Skärmens överkant visar enhetens läge och i underkanten syns bastuns aktuella temperatur. Bastuns önskade temperatur är det lilla numret ovanför den aktuella temperaturen. För justering vrid knappen. Under uppvärmningsperioden visar skärmen symbolen H. När bastun har uppnått den önskade temperaturen ersätts symbolen med _. Under tiden sker påslagning och avstängning av värmemotstånden genom kontaktorn. GSM mottagningen kan endast aktiveras i fall styrenheten är påslagen och uppvärmningen inte sker. För att göra det, tryck ner knappen för 3 sekunder. Det dyker upp symbol S som visar GSM mottagning. Då och då dyker även upp symbol N som också visar GSM mottagning men spelar inte någon roll i styrning av bastun. I fall styrenheten accepterar SIM-kortet, dyker upp symbol.. I fall SIM kortet får tillåtelse att vara i GSM nät, ersätts symbolen med i. Nu är styrenheten fjärrstyrd. I normalläge börjar i och I omväxla varandra. Omväxlingshastigheten sker slumpvist och är framför allt beroende av GSM mottagning. ANVÄNDING AV MOBILAPPLIKATIONEN 1. Inställ den önskade bastutemperaturen och uppvärmningstiden (den senaste inställningen sparas i minnet) 2. Slå på bastun I övrigt följ applikationens anvisningar. 4. GENERELL SÄKERHETSINFORMATION FÖR ANVÄNDAREN Läs denna anvisning noggrant innan användning av enhet. På det sättet kan ni utnyttja enhetens alla funktioner och undviker skador. Vid eventuella specifika problem som inte är nämnda i monteringsanvisningen, kontakta leverantören. För trygg användning av styrenhet, är det inte tillåtet att ändra eller bygga om enheten. Tillverkaren har rätt till att göra tekniska ändringar av enheten. Håll denna installations- och bruksanvisning i närheten av bastun och styrenheten för att alltid kunna läsa viktig information samt säkerhetsrekommendationer. Följ även de specifika säkerhetsrekommendationerna i olika kapitel. MÅLINRIKTAD ANVÄNDNING Säkerställ att det inte finns någonting på bastuaggregatet. Även icke-tändbara material kan orsaka överhettning och brandfara. Håll bastudörren stängd under uppvärmningsperioden. Styrning fungerar inte när dörrsensorn hindrar värmningen.

7 7 Kontaktorlådan är endast avsedd för användning med styrenhet UKU. 9 kw-s styrenhet får endast användas med 3 värmekretsar, med maximaleffekt på 3,0 kw per värmekrets. 18 kw-s styrenhet får användas med 6 värmekretsar med maximaleffekt på 6,0 kw per värmekrets. Enheten är inte avsedd för användning av personer med (vilken som helst) funktionshinder eller barn samt för personer med bristande erfarenhet och/eller kunskap, användning av enhet får i sådana fall endast ske under övervakning av någon kompentent person eller anvisningar från en kompetent person. Det skall ses till att barnen inte leker med enheten. För säkerhets skull stäng av spänningssäkringen i fall bastun inte används. För användning av fjärrstyrning slå på internet. Garantera att bastuaggregatet fungerar och att det inte finns någonting annat än bastustenar på aggregatet. Stäng bastudörren. ÅTERVINNING Begagnade enheter innehåller återvinningsbara material. Släng inte gamla enheter i vanliga sopor. Längre anvädningsuppehåll Vid längre uppehållsperioder stäng av bastuns spänningssäkring från elcentral.
