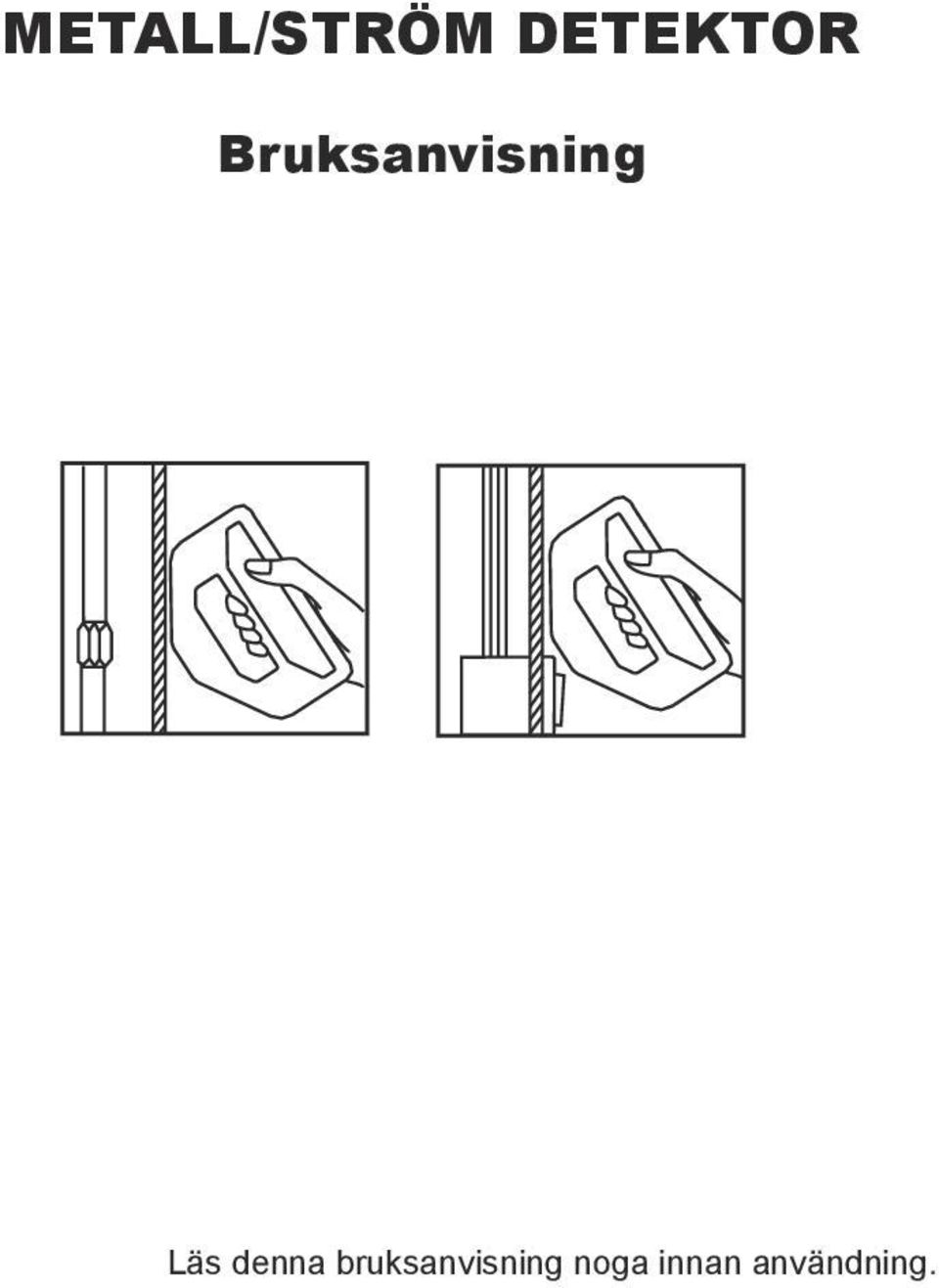

1 METALL/STRÖM DETEKTOR Bruksanvisning Läs denna bruksanvisning noga innan användning.

2 INTRODUKTION Detta är en avancerad detektor med multifunktion. Den kan söka och lokalisera metall, ström och ribbor. Figur 2 LIST DETEKTOR STRÖM / METALL DETEKTOR Figur 1 STRÖM METALL STRÖM / METALL DETEKTOR OFF LIST DETEKTOR SET LIST BATTERI FACK TRIMMER TIL LIST DETEKTOR Figur 3 TRIMMER TIL STRÖM / METALL DETEKTOR ALARM STRÖM DETEKTOR INSTÄLLNING (kun til fabriksinställning)

3 FÖRBEREDELSE Öppna batterifacket på baksidan av detektorn och sätt i ett 9V batteri (se figur 4). Detektorn är nu klar för användning. Figur 4 ANVÄNDNING Metall/ström detektor 1. Håll detektorn som visas i figur 5 och vrid den röda knappen helt. Figur 5

4 2. Tryck på knappen Välj (i mitten) på ström/metall detektorn. Den gröna lampan ON kommer nu att slås på. Se till att detektorn inte är i närheten av metallföremål eller några el ledningar. 3. Vrid den röda knappen uppåt, tills indikatorerna börjar tändas (den röda lampan lyser och signalen låter). Vrid långsamt den röda knappen i motsatt riktning tills indikatorn släcks. Detektorn är nu klar för användning. 4. Håll detektorn som visas i figur 6 och flytta den i sidled (i en horisontell position) över väggen. Den röda lampan tänds och signalen ljuder om ett metallföremål är i närheten. Strömförande sladdar indikeras genom att den röda lampan blinkar och ett pipljud låter (se figur 7). Figur 6 Figur 7

5 Säkerhet Kontrollera detektorn på en känd strömkälla innan du använder den för att hitta någon ström. Försiktighet Avskärmade kablar kan inte hittas, d v s kablar i metallrör. De kan endast anges i närvaron av metall. Observera 1. Vissa väggar kan innehålla metallfibrer när det gäller brandsäkerhet. Därav utvidgas området för den mottagande spänningen. Genom att lägga en fri hand på väggen kan effekten evt. elimineras. 2. Om man gnuggar eller vrider detektorn mot väggen, kan det generera statisk elektricitet och orsaka felaktig lokalisering. Läckström På grund av den lilla mängden effekt som krävs för att reflekteras mot detektorn, kan det i vissa situationer vara en falsk indikering som visas på den. Om, till exempel, en dåligt isolerad tråd kommer i kontakt med en fuktig vägg, detekterar detektorn spänningen på väggen. I en sådan situation anger apparaten en möjlig fara som bör kontrolleras med en voltmeter.

6 List detektor Följ proceduren för att lokalisera de lodrätta listerna och väggreglarna: 1. Håll detektorn lodrätt som visas i figur 8 och vrid på den röda knappen helt. Figur 8 2. Tryck på väljaren till list detektor. 3. Vrid den röda knappen uppåt, tills den röda lampan tänds och signalen låter. 4. Vrid långsamt den röda knappen i motsatt riktning tills den gröna lampan tänds och signalen slutar. 5. Flytta detektorn horisontellt över väggen (se figur 9). Var noga med att detektor plattan märkt med list vänds mot väggen, annars släcks den gröna lampan och kalibreringen måste utföras på nytt. 6. När kanten på en list eller regel ligger under märket på detektorn, tänds den röda lampan och en signal låter. Markera detta läge på väggen (se figur 10).

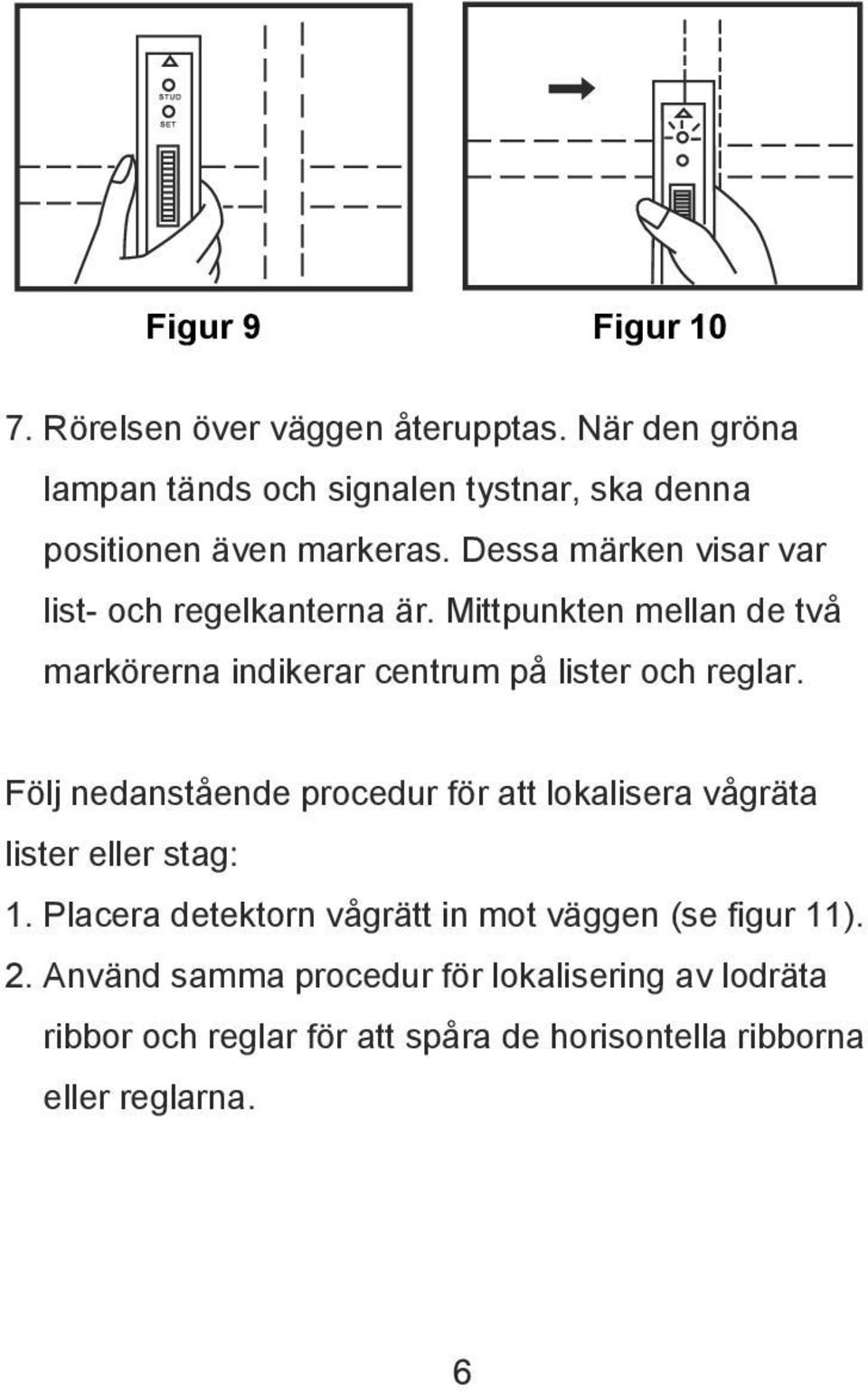

7 Figur 9 Figur Rörelsen över väggen återupptas. När den gröna lampan tänds och signalen tystnar, ska denna positionen även markeras. Dessa märken visar var list- och regelkanterna är. Mittpunkten mellan de två markörerna indikerar centrum på lister och reglar. Följ nedanstående procedur för att lokalisera vågräta lister eller stag: 1. Placera detektorn vågrätt in mot väggen (se figur 11). 2. Använd samma procedur för lokalisering av lodräta ribbor och reglar för att spåra de horisontella ribborna eller reglarna.

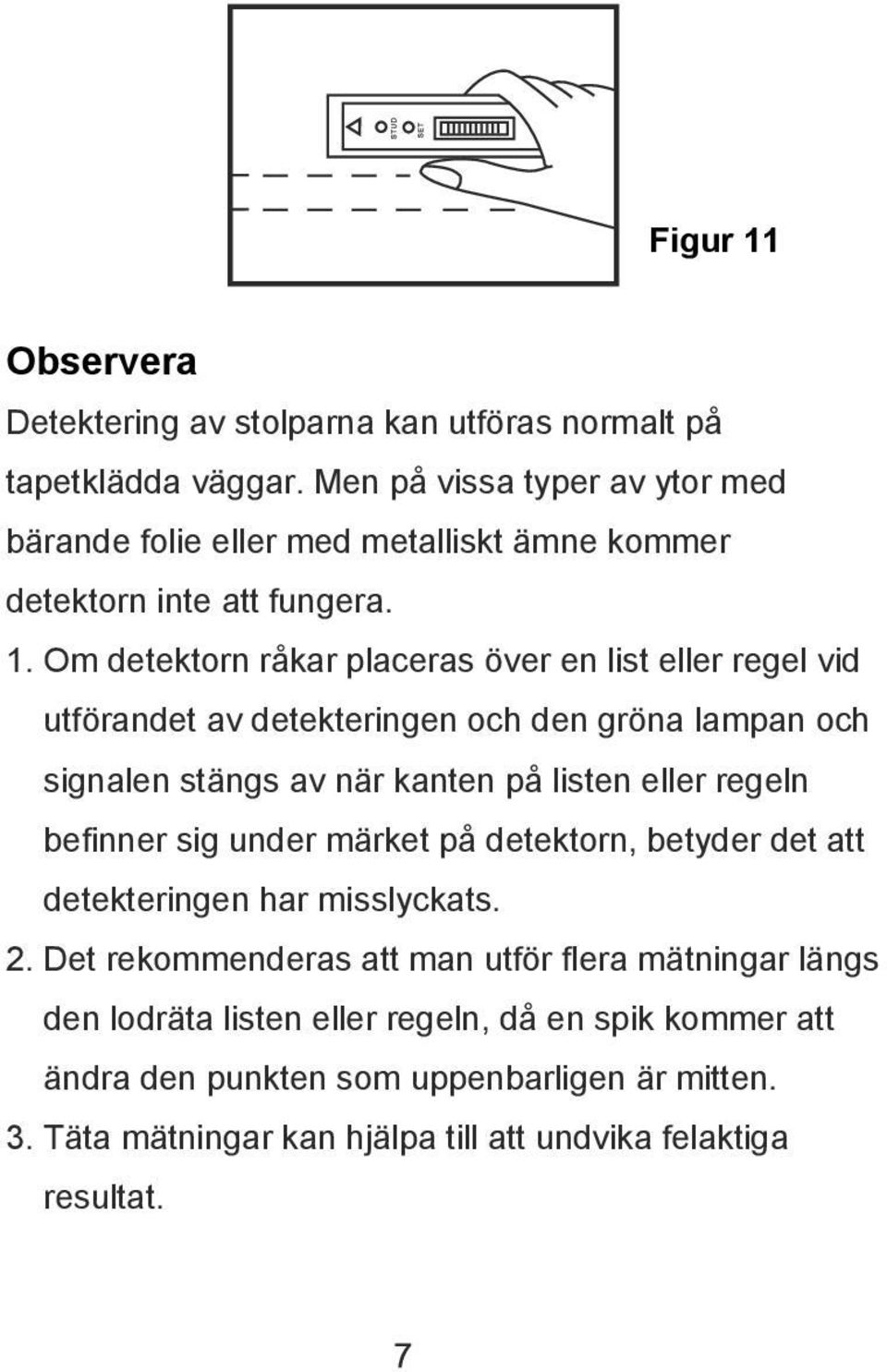

8 Figur 11 Observera Detektering av stolparna kan utföras normalt på tapetklädda väggar. Men på vissa typer av ytor med bärande folie eller med metalliskt ämne kommer detektorn inte att fungera. 1. Om detektorn råkar placeras över en list eller regel vid utförandet av detekteringen och den gröna lampan och signalen stängs av när kanten på listen eller regeln befinner sig under märket på detektorn, betyder det att detekteringen har misslyckats. 2. Det rekommenderas att man utför flera mätningar längs den lodräta listen eller regeln, då en spik kommer att ändra den punkten som uppenbarligen är mitten. 3. Täta mätningar kan hjälpa till att undvika felaktiga resultat.

9 4. Vi föreslår att man utför en metall/ström detektion för att vara säker på att den registrerade listen eller trästolpen inte är ett rör eller en kabel. Var medveten om att vissa små fästskruvar eller spikar kan registreras. 5. Om det finns två lister nära varandra, riskerar du att detektorn inte fungerar. Maximera precision Detektorns känslighet kan justeras exakt precis där rör, kablar, lister eller stolpar finns. Gör detta genom att stryka detektorn över önskat område med en röd lampa och signal i drift. Efter varje slag ska den röda knappen succesivt justeras tills den röda lampan och signalen inte längre är aktiverade. Vrid den röda knappen långsamt tillbaka före varje slag, tills den röda lampan och signalen slås på vid den plats där ett dolt rör/kabel/list/stolpe finns. Justera ström / metall detektorn 1. Vrid den röda knappen till ström / metall ett halvt varv. 2. Tryck på väljaren till ström/metall detektorn. 3. Vrid trimmern till ström/metall detektorn med en liten skruvmejsel (figur 12).

10 4. Om den gröna lampan lyser, vrid trimmern långsamt medurs tills den röda lampan och signalen sätts igång. Vrid långsamt trimmern bakåt tills den röda lampan och signalen precis stängs av. Detektorn är nu inställd på rätt sätt. 5. Om den röda lampan och signalen är igång, vrid trimmern långsamt moturs tills den röda lampan och signalen precis stängs av. Detektorn är nu inställd på rätt sätt. Figur 12 TRIMMER TIL STRÖM / METALL DETEKTOR Justera list detektorn 1. Vrid den röda knappen för list ett halv varv. 2. Tryck väljaren till list detektorn. 3. Håll detektorn med list plattan mot väggen. 4. Vrid på trimmern till list detektorn (figur 13).

11 5. Om den gröna lampan lyser, vrid trimmern långsamt moturs tills den röda lampan och signalen sätter igång. Vrid långsamt trimmern bakåt tills den röda lampan och signalen precis stängs av och den gröna lampan tänds. Detektorn är nu inställd på rätt sätt. 6. Om den röda lampan och signalen är påslagen, vrid trimmern långsamt medurs till, den röda lampan och signalen precis stängs av och den gröna lampan bara tänds. Detektorn är nu inställd på rätt sätt. TRIMMER TIL LIST DETEKTOR Figur 13
