1 Bruksanvisning Falck 6709 Universal sändare Art.nr.:

2 Innehållsförteckning Innehållsförteckning... 2 Falck 6709 Universal sändare består av:... 2 Beskrivning av Falck 6709 Universal sändare... 2 Montering... 3 Kodning till mottagare... 4 Radera koder:... 5 Test... 6 Skötsel / Underhåll / Felsökning... 6 Miljö... 6 Säkerhet... 6 Tekniska Specifikationer... 7 Noteringar:... 7 Falck 6709 Universal sändare består av: Sändarenhet, kabel för inkoppling, två stycken motstånd på 47KΩ och skruvpåse. Beskrivning av Falck 6709 Universal sändare Falck 6709 Universal sändare är en sändare som fungerar tillsammans med Falck 6709 Mottagare. Falck 6709 familjen är framtagen med tanke på hög säkerhet i överföring av larm. När sändaren aktiveras så går larmet på mottagaren. När det blir fel, som strömavbrott, radiotäckningen faller bort, eller dåligt batteri i sändaren eller mottagaren. Då larmar mottagaren. 2

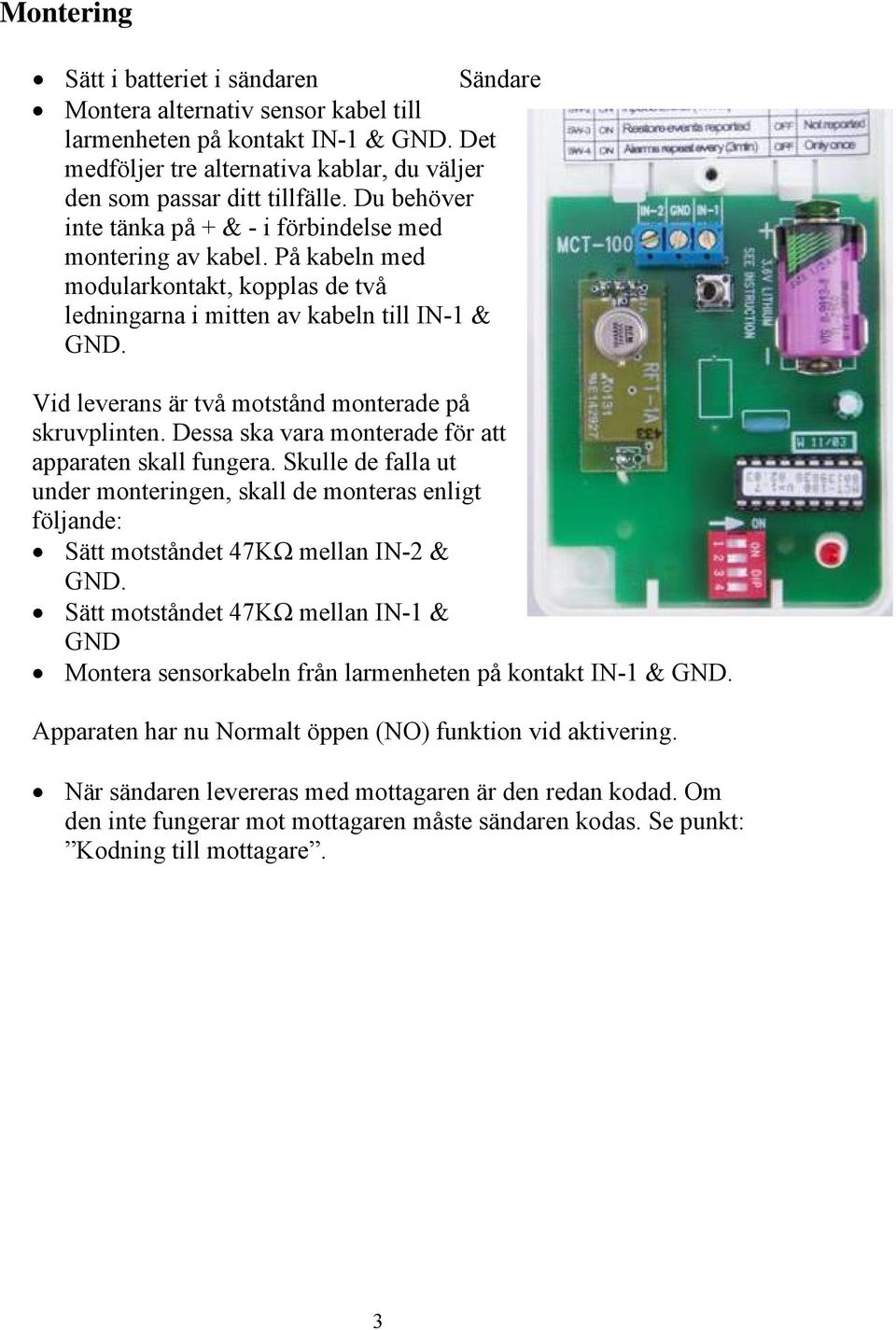

3 Montering Sätt i batteriet i sändaren Sändare Montera alternativ sensor kabel till larmenheten på kontakt IN-1 & GND. Det medföljer tre alternativa kablar, du väljer den som passar ditt tillfälle. Du behöver inte tänka på + & - i förbindelse med montering av kabel. På kabeln med modularkontakt, kopplas de två ledningarna i mitten av kabeln till IN-1 & GND. Vid leverans är två motstånd monterade på skruvplinten. Dessa ska vara monterade för att apparaten skall fungera. Skulle de falla ut under monteringen, skall de monteras enligt följande: Sätt motståndet 47KΩ mellan IN-2 & GND. Sätt motståndet 47KΩ mellan IN-1 & GND Montera sensorkabeln från larmenheten på kontakt IN-1 & GND. Apparaten har nu Normalt öppen (NO) funktion vid aktivering. När sändaren levereras med mottagaren är den redan kodad. Om den inte fungerar mot mottagaren måste sändaren kodas. Se punkt: Kodning till mottagare. 3

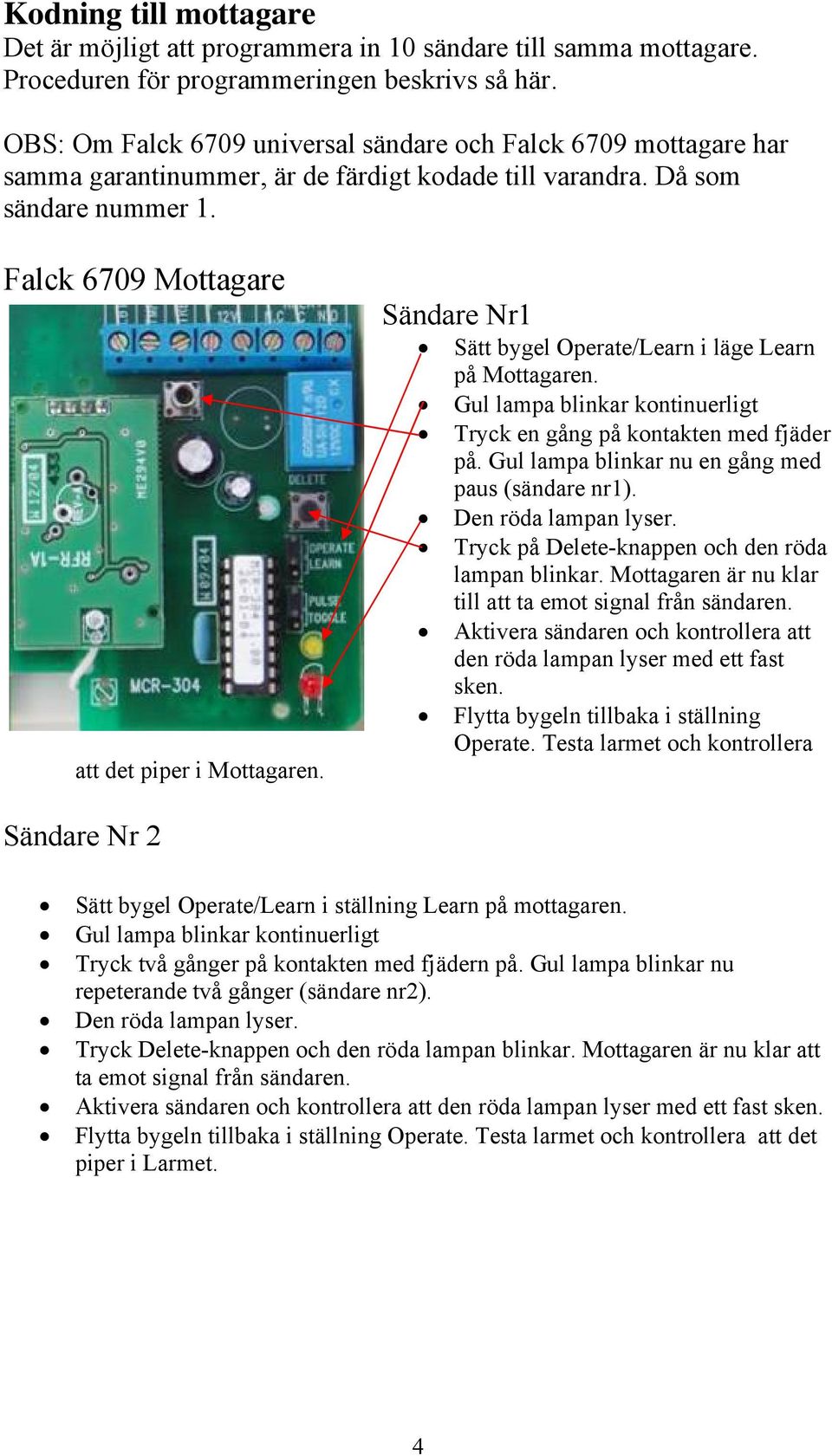

4 Kodning till mottagare Det är möjligt att programmera in 10 sändare till samma mottagare. Proceduren för programmeringen beskrivs så här. OBS: Om Falck 6709 universal sändare och Falck 6709 mottagare har samma garantinummer, är de färdigt kodade till varandra. Då som sändare nummer 1. Falck 6709 Mottagare att det piper i Mottagaren. Sändare Nr1 Sätt bygel Operate/Learn i läge Learn på Mottagaren. Gul lampa blinkar kontinuerligt Tryck en gång på kontakten med fjäder på. Gul lampa blinkar nu en gång med paus (sändare nr1). Den röda lampan lyser. Tryck på Delete-knappen och den röda lampan blinkar. Mottagaren är nu klar till att ta emot signal från sändaren. Aktivera sändaren och kontrollera att den röda lampan lyser med ett fast sken. Flytta bygeln tillbaka i ställning Operate. Testa larmet och kontrollera Sändare Nr 2 Sätt bygel Operate/Learn i ställning Learn på mottagaren. Gul lampa blinkar kontinuerligt Tryck två gånger på kontakten med fjädern på. Gul lampa blinkar nu repeterande två gånger (sändare nr2). Den röda lampan lyser. Tryck Delete-knappen och den röda lampan blinkar. Mottagaren är nu klar att ta emot signal från sändaren. Aktivera sändaren och kontrollera att den röda lampan lyser med ett fast sken. Flytta bygeln tillbaka i ställning Operate. Testa larmet och kontrollera att det piper i Larmet. 4

5 Sändare NN. Det är möjligt att koda in 10 olika sändare till larmet. Som du ser av proceduren för sändare 1 & 2, så är det antal gånger tryck på brytaren med fjäder på / gula lampan blinkar som avgör vilket sändarnummer som kodas in. OBS: Om du kodar in en sändare på en kanal som redan används, kommer den som ligger inprogrammerad sedan tidigare att raderas. Det är därför viktigt att testa alla sändarna efter det att man har lagt till en ny. Radera koder: Att radera en sändare från mottagaren kan göras genom att programmera in en annan sändare till samma nummer. Eller att du trycker delete-knappen på det numret (antal gula blink) som du önskar att radera. Tillvägagångssätt: Sätt bygeln Operate/Learn i ställning Learn på larmet. Gul lampa blinkar kontinuerligt Tryck en gång på kontakten med fjäder på. Gul lampa blinkar nu en gång med paus (sändare nr1). Tryck delete och röd lampa börjar blinka. Tryck en gång till på kontakten med fjäder på. Gul lampa blinkar nu repeterande två gånger (sändare nr2). Tryck delete och röd lampa börjar blinka. Tryck en gång till på kontakten med fjäder på. Gul lampa blinkar nu repeterade tre gånger (sändare nr3). Tryck delete och röd lampa börjar blinka. Så fortsätter det på motsvarande sätt fram till sändare nr

6 Test Att testa apparaten görs genom att aktivera larmen som är kopplade till sändaren. Om batteriet i sändaren går tomt. Så sänder den larm automatiskt till Larmet. På mottagaren blinkar lampan Batteri S. Skulle räckvidden störas eller liknande kommer det också att gå larm på mottagaren. För att testa räckvidd på larmen måste sändaren vara utanför räckvidden i en timme. Skötsel / Underhåll / Felsökning Apparaten kan torkas, dammas av med en trasa som är lätt fuktad. Batteriet i sändaren måste bytas när batterilarmet visas på mottagaren. Livslängden på batteriet är ca 3år. Miljö Emballaget är återvinningsbart och lämnas in tillsammans med papper och wellpappavfall. När produkten skall kasseras skall den lämnas in på kommunal återvinning. Säkerhet För att säkra god driftsstabilitet måste utrustningen testas dagligen. Det är också nödvändigt att alla är klara över hur utrustningen används. Abilia har utarbetat en riskanalys för produkten i enlighet till ISO14791 för Medicinsk utrustning. Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingarna som är gjorda i detta dokument. 6

7 Tekniska Specifikationer Batteri universalsändare Typ: 1/2AA 3,6VLithium batteri Sändfrekvens ,92MHz PowerCode 24 bitsystem Mått (bxhxd) 6,3cm x 11cm x 2,5cm Ingång potentialfri slutande kontakt, på skuvanslutning IN-1 & GND. Viktigt: För att sändaren ska fungera måste de två motstånden på 47KΩ vara monterade som är beskrivet i punkten: Montering. Falck 6709 Universal sändare är en radiosändare som sänder trådlös signal på frekvens 433,92MHz Power code 24 bit kombination. Version: 30. jan 2006 Noteringar: 7
