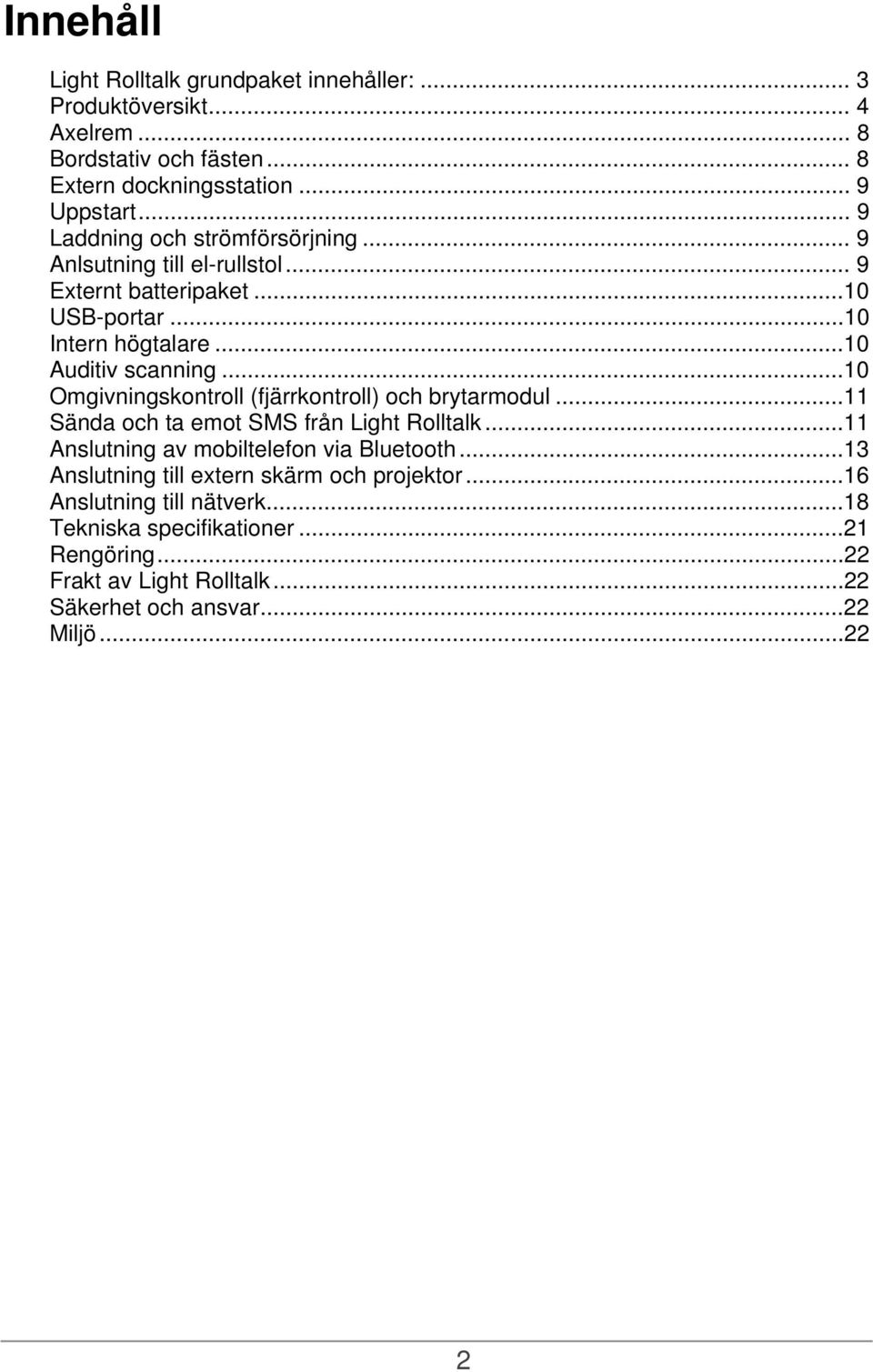

2 Innehåll Light Rolltalk grundpaket innehåller:... 3 Produktöversikt... 4 Axelrem... 8 Bordstativ och fästen... 8 Extern dockningsstation... 9 Uppstart... 9 Laddning och strömförsörjning... 9 Anlsutning till el-rullstol... 9 Externt batteripaket...10 USB-portar...10 Intern högtalare...10 Auditiv scanning...10 Omgivningskontroll (fjärrkontroll) och brytarmodul...11 Sända och ta emot SMS från Light Rolltalk...11 Anslutning av mobiltelefon via Bluetooth...13 Anslutning till extern skärm och projektor...16 Anslutning till nätverk...18 Tekniska specifikationer...21 Rengöring...22 Frakt av Light Rolltalk...22 Säkerhet och ansvar...22 Miljö

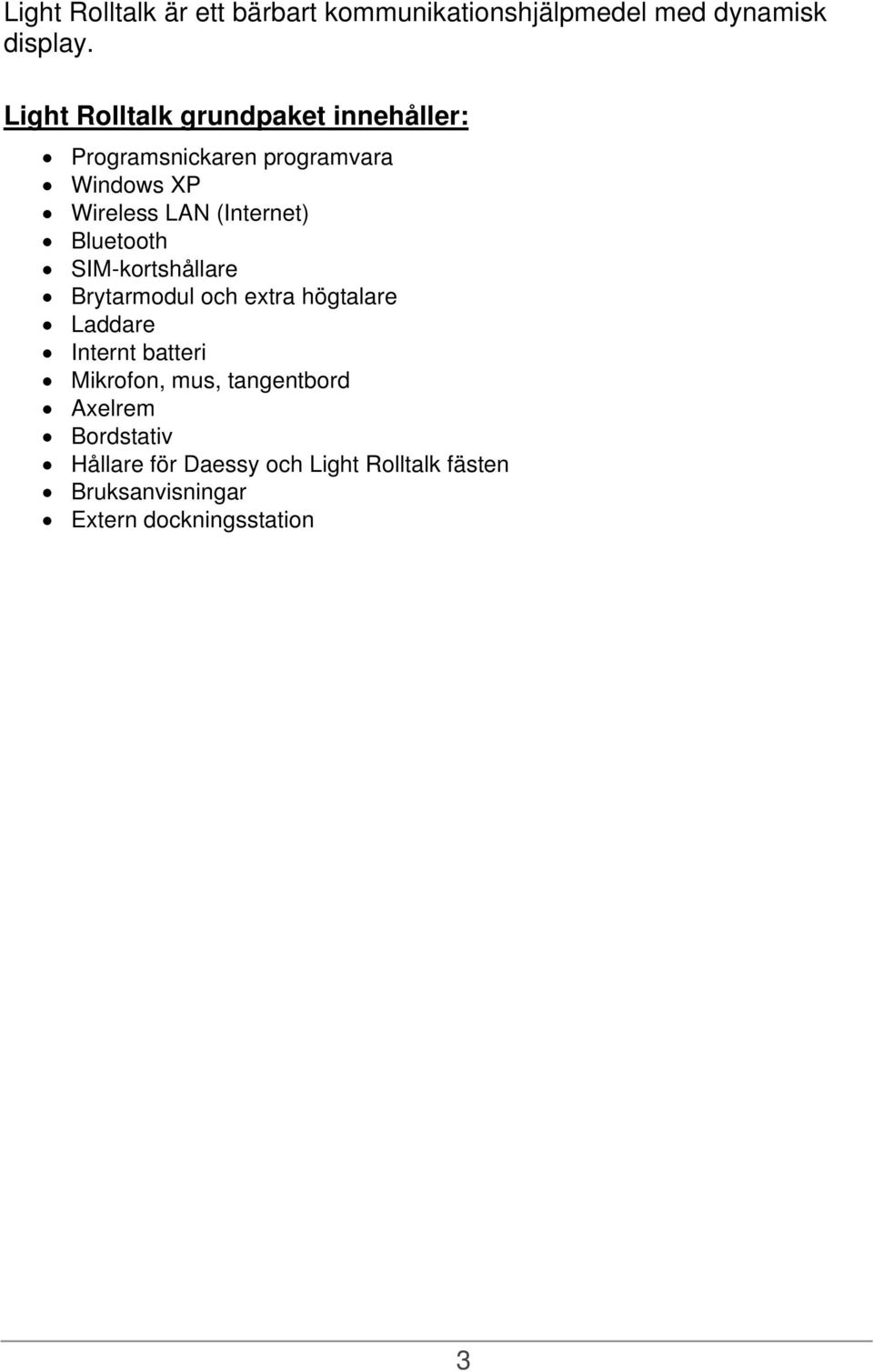

3 Light Rolltalk är ett bärbart kommunikationshjälpmedel med dynamisk display. Light Rolltalk grundpaket innehåller: Programsnickaren programvara Windows XP Wireless LAN (Internet) Bluetooth SIM-kortshållare Brytarmodul och extra högtalare Laddare Internt batteri Mikrofon, mus, tangentbord Axelrem Bordstativ Hållare för Daessy och Light Rolltalk fästen Bruksanvisningar Extern dockningsstation 3

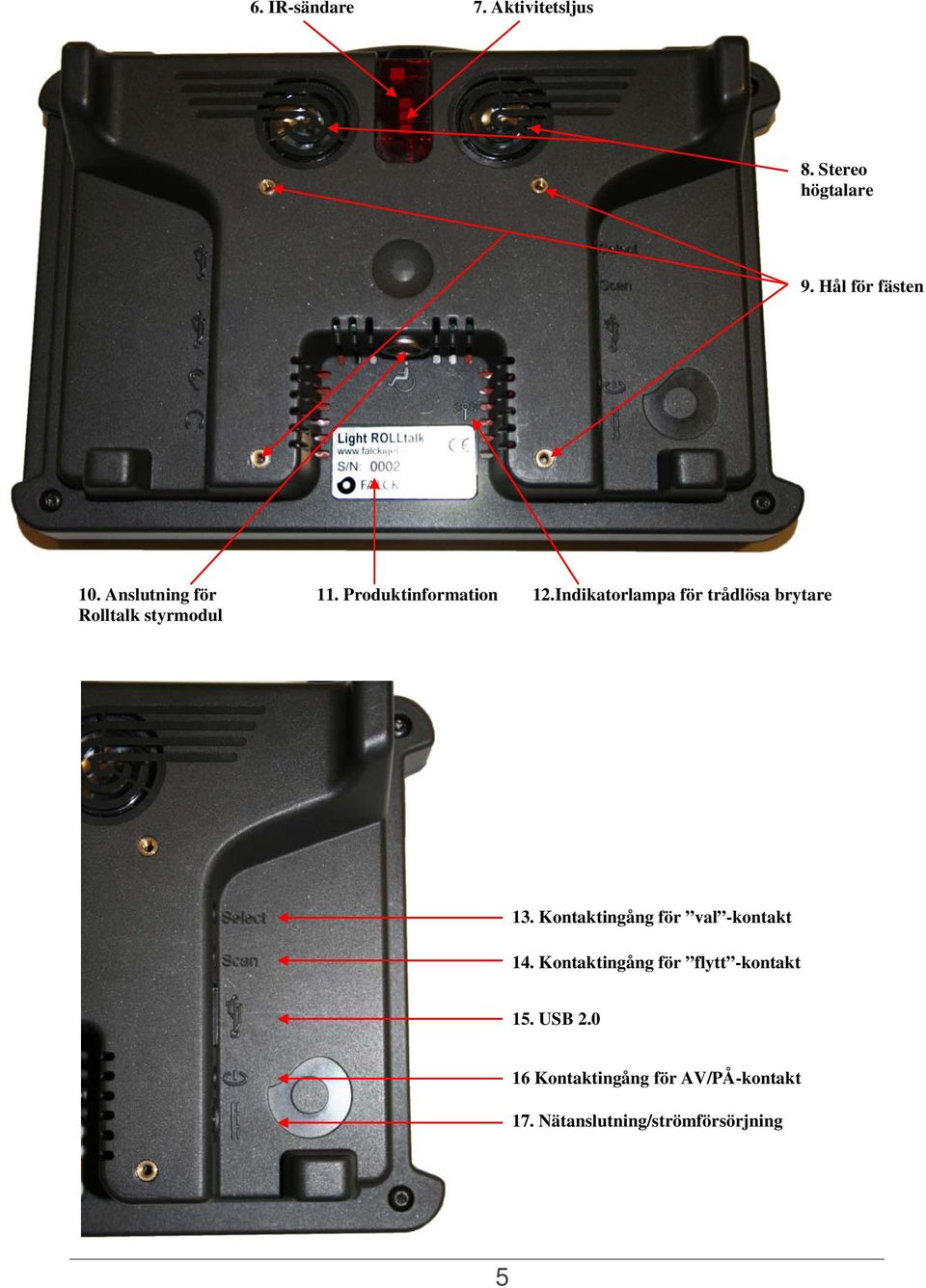

4 Produktöversikt 1. Fäste för axelrem 2. Mikrofon 3. AV/PÅ-knapp 1. Fäste för axelrem 4. Fästen för fingerguider 5. Pekskärm 4

5 6. IR-sändare 7. Aktivitetsljus Aktivitetslys 8. Stereo högtalare 9. Hål för fästen 10. Anslutning för Rolltalk styrmodul 11. Produktinformation 12.Indikatorlampa för trådlösa brytare 13. Kontaktingång för val -kontakt 14. Kontaktingång för flytt -kontakt 15. USB Kontaktingång för AV/PÅ-kontakt 17. Nätanslutning/strömförsörjning 5

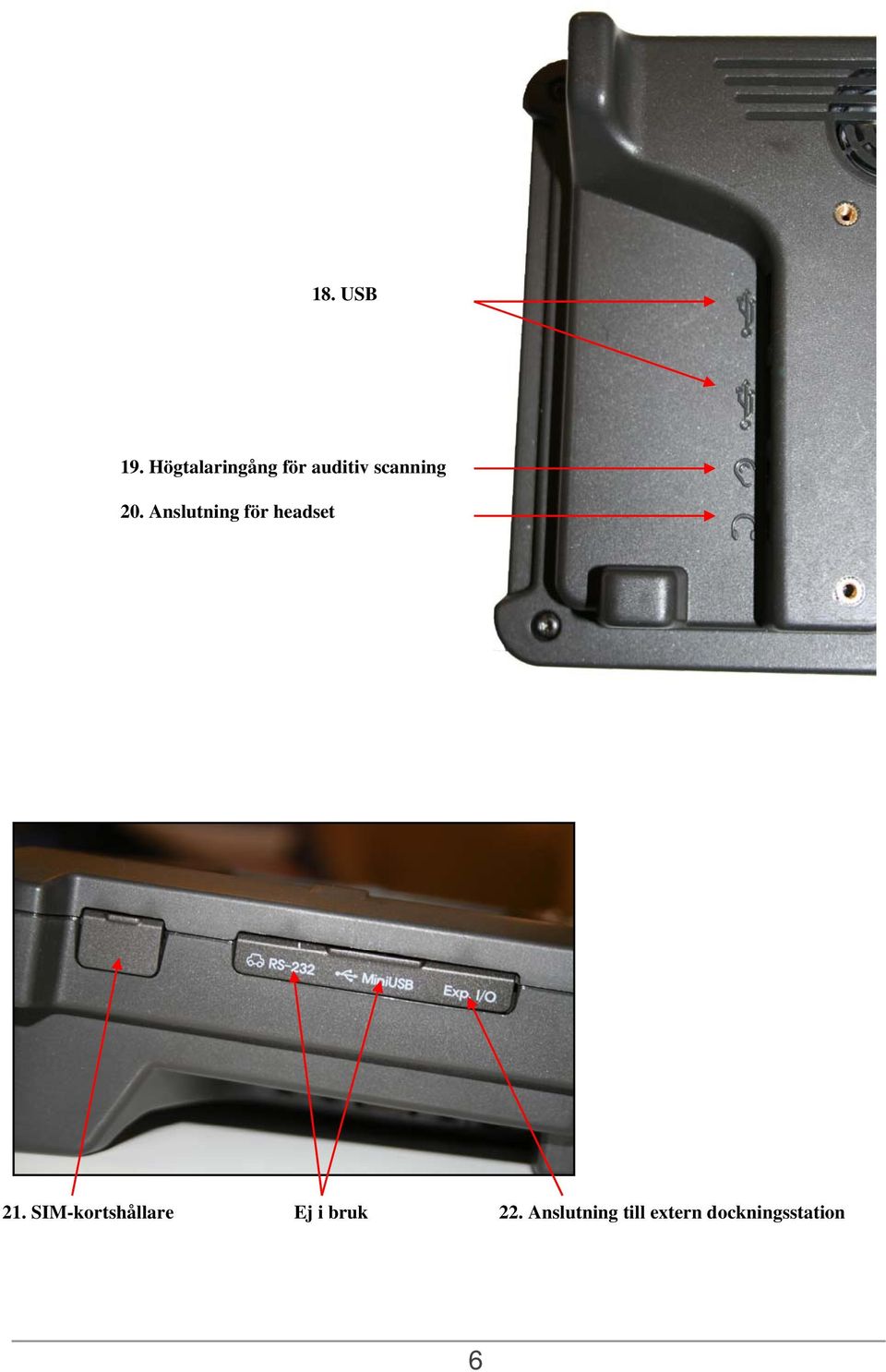

6 18. USB 19. Högtalaringång för auditiv scanning 20. Anslutning för headset 21. SIM-kortshållare Ej i bruk 22. Anslutning till extern dockningsstation 6

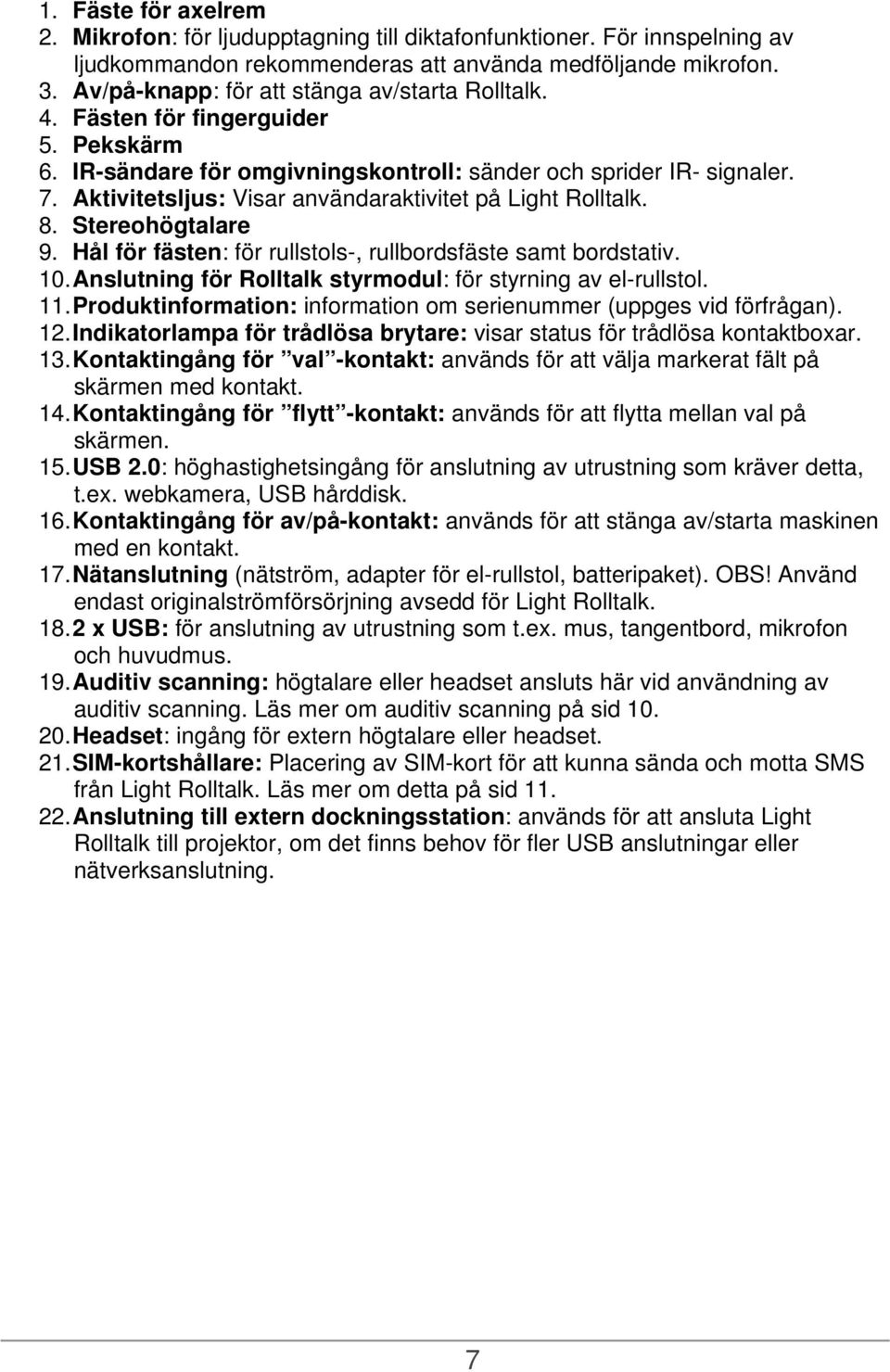

7 1. Fäste för axelrem 2. Mikrofon: för ljudupptagning till diktafonfunktioner. För innspelning av ljudkommandon rekommenderas att använda medföljande mikrofon. 3. Av/på-knapp: för att stänga av/starta Rolltalk. 4. Fästen för fingerguider 5. Pekskärm 6. IR-sändare för omgivningskontroll: sänder och sprider IR- signaler. 7. Aktivitetsljus: Visar användaraktivitet på Light Rolltalk. 8. Stereohögtalare 9. Hål för fästen: för rullstols-, rullbordsfäste samt bordstativ. 10. Anslutning för Rolltalk styrmodul: för styrning av el-rullstol. 11. Produktinformation: information om serienummer (uppges vid förfrågan). 12. Indikatorlampa för trådlösa brytare: visar status för trådlösa kontaktboxar. 13. Kontaktingång för val -kontakt: används för att välja markerat fält på skärmen med kontakt. 14. Kontaktingång för flytt -kontakt: används för att flytta mellan val på skärmen. 15. USB 2.0: höghastighetsingång för anslutning av utrustning som kräver detta, t.ex. webkamera, USB hårddisk. 16. Kontaktingång för av/på-kontakt: används för att stänga av/starta maskinen med en kontakt. 17. Nätanslutning (nätström, adapter för el-rullstol, batteripaket). OBS! Använd endast originalströmförsörjning avsedd för Light Rolltalk x USB: för anslutning av utrustning som t.ex. mus, tangentbord, mikrofon och huvudmus. 19. Auditiv scanning: högtalare eller headset ansluts här vid användning av auditiv scanning. Läs mer om auditiv scanning på sid Headset: ingång för extern högtalare eller headset. 21. SIM-kortshållare: Placering av SIM-kort för att kunna sända och motta SMS från Light Rolltalk. Läs mer om detta på sid Anslutning till extern dockningsstation: används för att ansluta Light Rolltalk till projektor, om det finns behov för fler USB anslutningar eller nätverksanslutning. 7

8 Axelrem Light Rolltalk leveras med axelrem, som enkelt hakas fast i fästena för axelremmen (1). Remmen kan justeras i storlek. Bordstativ och fästen Light Rolltalk leveras med integrerat bordstativ och två sett med hållare för fästen. Du kan välja mellan att använda hållare för Daessy fästanordningar eller hållare för Light Rolltalk rullstolsfäste. Bordsstativet kan kombineras med hållaren för Daessy-fästen eller hållare för Light Rolltalk. Med medföljande skruvar och distanser monteras hållaren ovanpå bordsstativet. Hållare för Light Rolltalk rullstolfäste har även infästning för Light Rolltalk bordstativ och rullstolsfäste (gammal modell) om det skulle vara en önskan att använda detta. Bordstativ Hållare för Daessy fästanordningar Hållare för Light Rolltalk rullstolsfäste 8

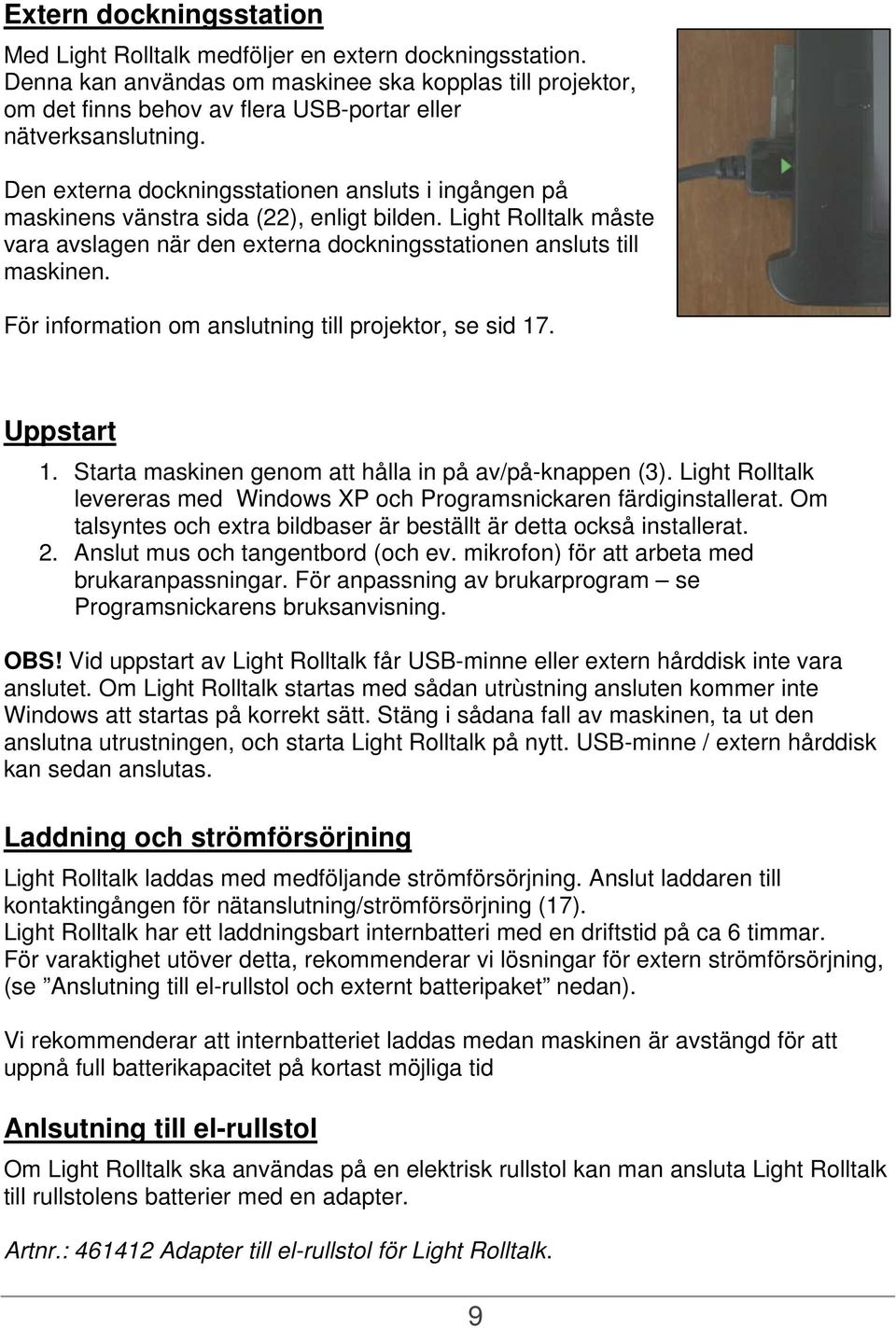

9 Extern dockningsstation Med Light Rolltalk medföljer en extern dockningsstation. Denna kan användas om maskinee ska kopplas till projektor, om det finns behov av flera USB-portar eller nätverksanslutning. Den externa dockningsstationen ansluts i ingången på maskinens vänstra sida (22), enligt bilden. Light Rolltalk måste vara avslagen när den externa dockningsstationen ansluts till maskinen. För information om anslutning till projektor, se sid 17. Uppstart 1. Starta maskinen genom att hålla in på av/på-knappen (3). Light Rolltalk levereras med Windows XP och Programsnickaren färdiginstallerat. Om talsyntes och extra bildbaser är beställt är detta också installerat. 2. Anslut mus och tangentbord (och ev. mikrofon) för att arbeta med brukaranpassningar. För anpassning av brukarprogram se Programsnickarens bruksanvisning. OBS! Vid uppstart av Light Rolltalk får USB-minne eller extern hårddisk inte vara anslutet. Om Light Rolltalk startas med sådan utrùstning ansluten kommer inte Windows att startas på korrekt sätt. Stäng i sådana fall av maskinen, ta ut den anslutna utrustningen, och starta Light Rolltalk på nytt. USB-minne / extern hårddisk kan sedan anslutas. Laddning och strömförsörjning Light Rolltalk laddas med medföljande strömförsörjning. Anslut laddaren till kontaktingången för nätanslutning/strömförsörjning (17). Light Rolltalk har ett laddningsbart internbatteri med en driftstid på ca 6 timmar. För varaktighet utöver detta, rekommenderar vi lösningar för extern strömförsörjning, (se Anslutning till el-rullstol och externt batteripaket nedan). Vi rekommenderar att internbatteriet laddas medan maskinen är avstängd för att uppnå full batterikapacitet på kortast möjliga tid Anlsutning till el-rullstol Om Light Rolltalk ska användas på en elektrisk rullstol kan man ansluta Light Rolltalk till rullstolens batterier med en adapter. Artnr.: Adapter till el-rullstol för Light Rolltalk. 9

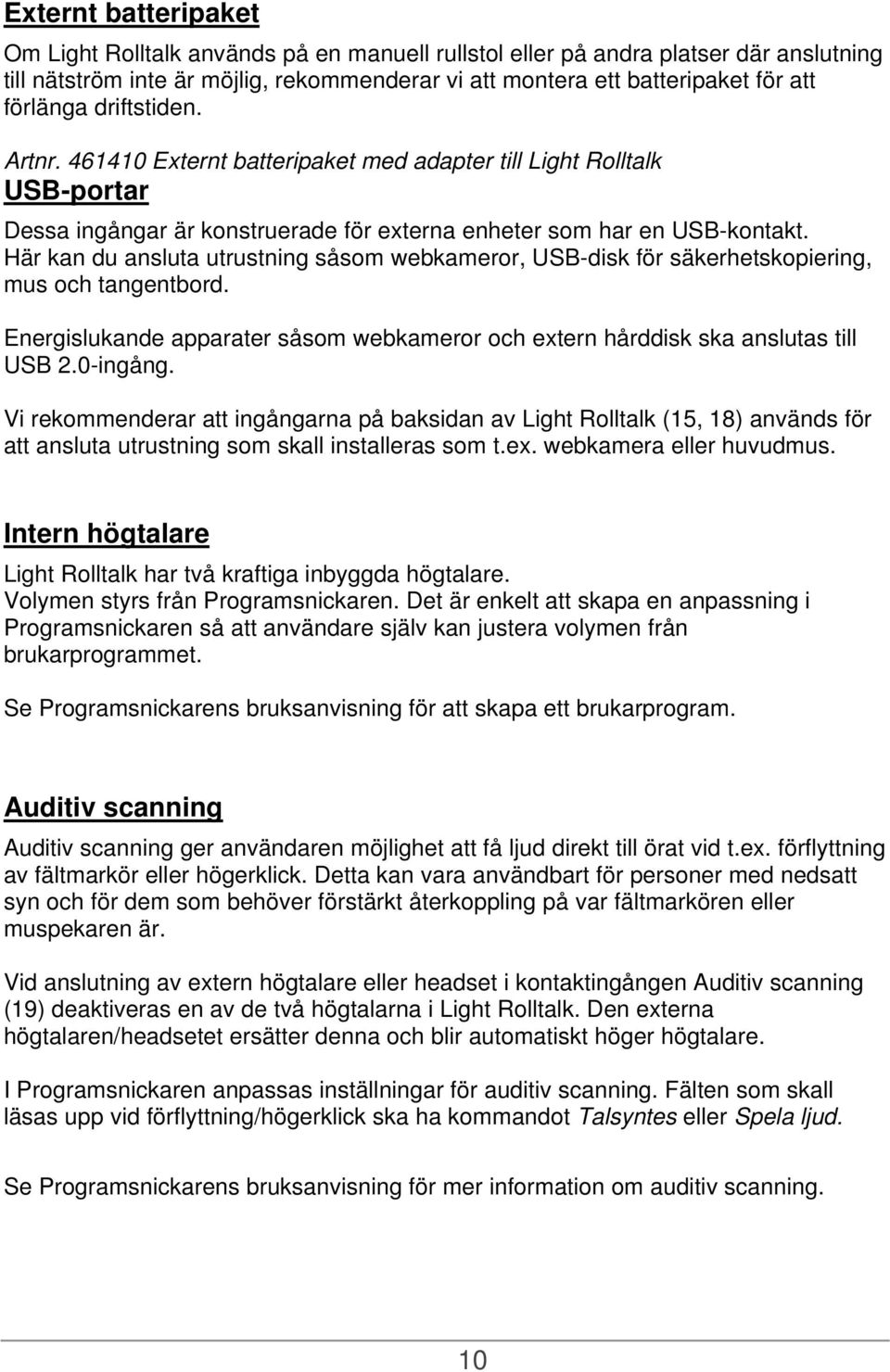

10 Externt batteripaket Om Light Rolltalk används på en manuell rullstol eller på andra platser där anslutning till nätström inte är möjlig, rekommenderar vi att montera ett batteripaket för att förlänga driftstiden. Artnr Externt batteripaket med adapter till Light Rolltalk USB-portar Dessa ingångar är konstruerade för externa enheter som har en USB-kontakt. Här kan du ansluta utrustning såsom webkameror, USB-disk för säkerhetskopiering, mus och tangentbord. Energislukande apparater såsom webkameror och extern hårddisk ska anslutas till USB 2.0-ingång. Vi rekommenderar att ingångarna på baksidan av Light Rolltalk (15, 18) används för att ansluta utrustning som skall installeras som t.ex. webkamera eller huvudmus. Intern högtalare Light Rolltalk har två kraftiga inbyggda högtalare. Volymen styrs från Programsnickaren. Det är enkelt att skapa en anpassning i Programsnickaren så att användare själv kan justera volymen från brukarprogrammet. Se Programsnickarens bruksanvisning för att skapa ett brukarprogram. Auditiv scanning Auditiv scanning ger användaren möjlighet att få ljud direkt till örat vid t.ex. förflyttning av fältmarkör eller högerklick. Detta kan vara användbart för personer med nedsatt syn och för dem som behöver förstärkt återkoppling på var fältmarkören eller muspekaren är. Vid anslutning av extern högtalare eller headset i kontaktingången Auditiv scanning (19) deaktiveras en av de två högtalarna i Light Rolltalk. Den externa högtalaren/headsetet ersätter denna och blir automatiskt höger högtalare. I Programsnickaren anpassas inställningar för auditiv scanning. Fälten som skall läsas upp vid förflyttning/högerklick ska ha kommandot Talsyntes eller Spela ljud. Se Programsnickarens bruksanvisning för mer information om auditiv scanning. 10

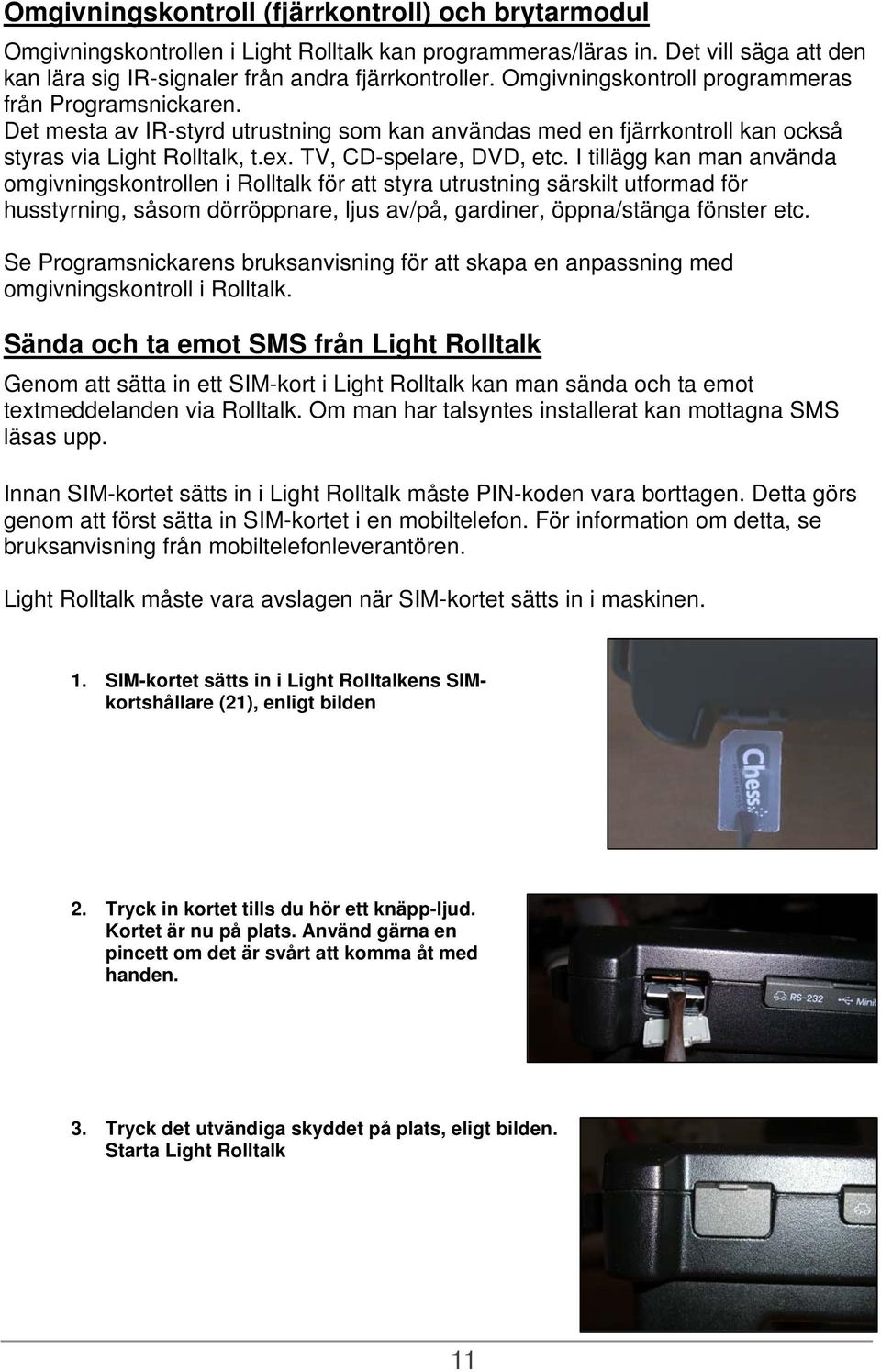

11 Omgivningskontroll (fjärrkontroll) och brytarmodul Omgivningskontrollen i Light Rolltalk kan programmeras/läras in. Det vill säga att den kan lära sig IR-signaler från andra fjärrkontroller. Omgivningskontroll programmeras från Programsnickaren. Det mesta av IR-styrd utrustning som kan användas med en fjärrkontroll kan också styras via Light Rolltalk, t.ex. TV, CD-spelare, DVD, etc. I tillägg kan man använda omgivningskontrollen i Rolltalk för att styra utrustning särskilt utformad för husstyrning, såsom dörröppnare, ljus av/på, gardiner, öppna/stänga fönster etc. Se Programsnickarens bruksanvisning för att skapa en anpassning med omgivningskontroll i Rolltalk. Sända och ta emot SMS från Light Rolltalk Genom att sätta in ett SIM-kort i Light Rolltalk kan man sända och ta emot textmeddelanden via Rolltalk. Om man har talsyntes installerat kan mottagna SMS läsas upp. Innan SIM-kortet sätts in i Light Rolltalk måste PIN-koden vara borttagen. Detta görs genom att först sätta in SIM-kortet i en mobiltelefon. För information om detta, se bruksanvisning från mobiltelefonleverantören. Light Rolltalk måste vara avslagen när SIM-kortet sätts in i maskinen. 1. SIM-kortet sätts in i Light Rolltalkens SIMkortshållare (21), enligt bilden 2. Tryck in kortet tills du hör ett knäpp-ljud. Kortet är nu på plats. Använd gärna en pincett om det är svårt att komma åt med handen. 3. Tryck det utvändiga skyddet på plats, eligt bilden. Starta Light Rolltalk 11

12 4. Sista delen ställs in i Programsnickaren. Öppna Programsnickaren från skrivbordet. 5. När brukarprogrammet är öppet i redigeringsläge i Programsnickaren; välj Verktyg > Tekniskt > Mobil. 6. Välj Sök Port, porten ansluts automatiskt till SIM-kortet och status ställs in på Option N.V GTM501, som visas i dialogrutan. 7. Välj OK. SIM-kortet är nu klart för att avnändas tillsammans med med Light Rolltalk. Se Programsnickarens bruksanvisning för att skapa en anpassning med SMS i Rolltalk. 12

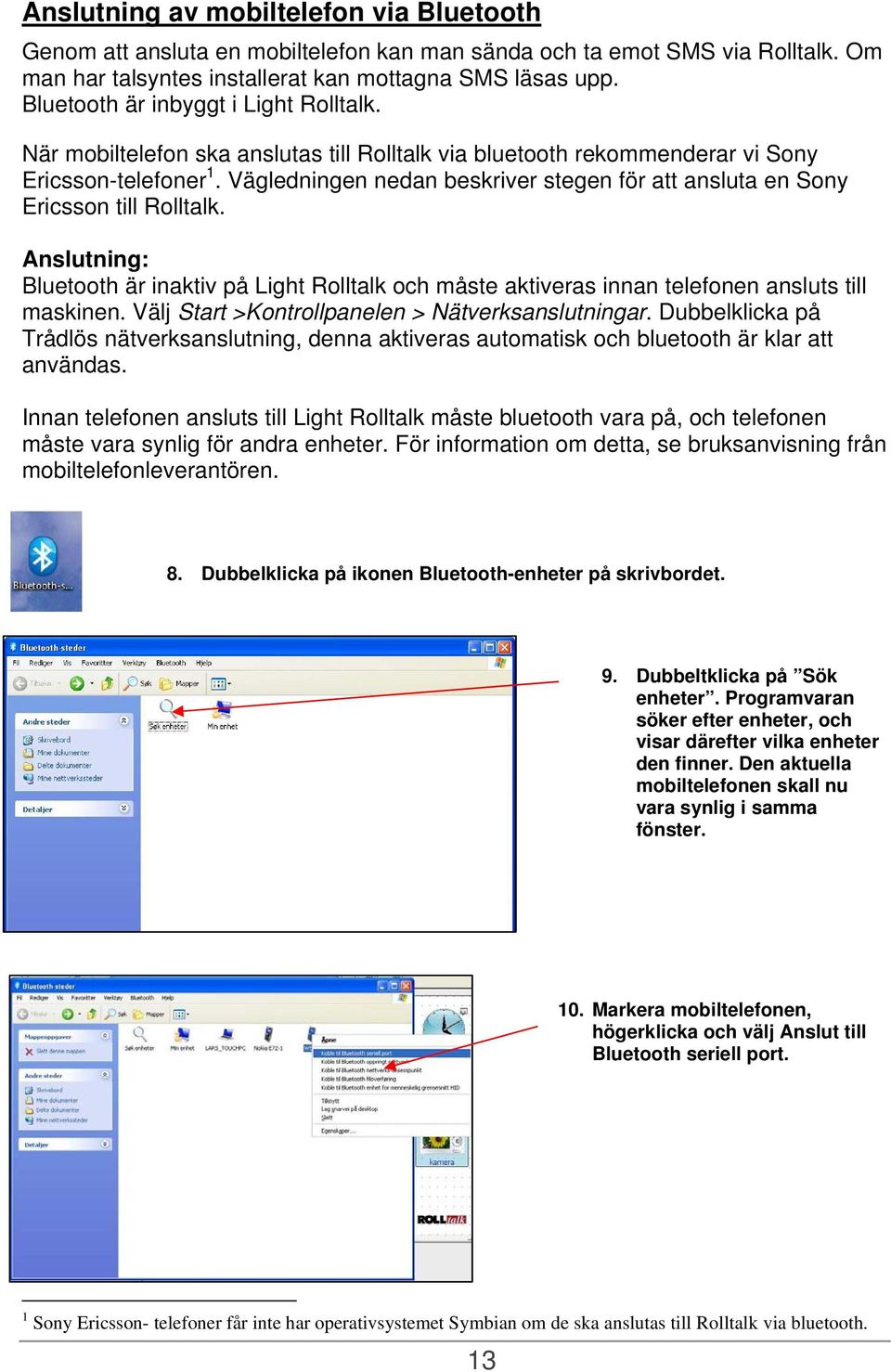

13 Anslutning av mobiltelefon via Bluetooth Genom att ansluta en mobiltelefon kan man sända och ta emot SMS via Rolltalk. Om man har talsyntes installerat kan mottagna SMS läsas upp. Bluetooth är inbyggt i Light Rolltalk. När mobiltelefon ska anslutas till Rolltalk via bluetooth rekommenderar vi Sony Ericsson-telefoner 1. Vägledningen nedan beskriver stegen för att ansluta en Sony Ericsson till Rolltalk. Anslutning: Bluetooth är inaktiv på Light Rolltalk och måste aktiveras innan telefonen ansluts till maskinen. Välj Start >Kontrollpanelen > Nätverksanslutningar. Dubbelklicka på Trådlös nätverksanslutning, denna aktiveras automatisk och bluetooth är klar att användas. Innan telefonen ansluts till Light Rolltalk måste bluetooth vara på, och telefonen måste vara synlig för andra enheter. För information om detta, se bruksanvisning från mobiltelefonleverantören. 8. Dubbelklicka på ikonen Bluetooth-enheter på skrivbordet. 9. Dubbeltklicka på Sök enheter. Programvaran söker efter enheter, och visar därefter vilka enheter den finner. Den aktuella mobiltelefonen skall nu vara synlig i samma fönster. 10. Markera mobiltelefonen, högerklicka och välj Anslut till Bluetooth seriell port. 1 Sony Ericsson- telefoner får inte har operativsystemet Symbian om de ska anslutas till Rolltalk via bluetooth. 13

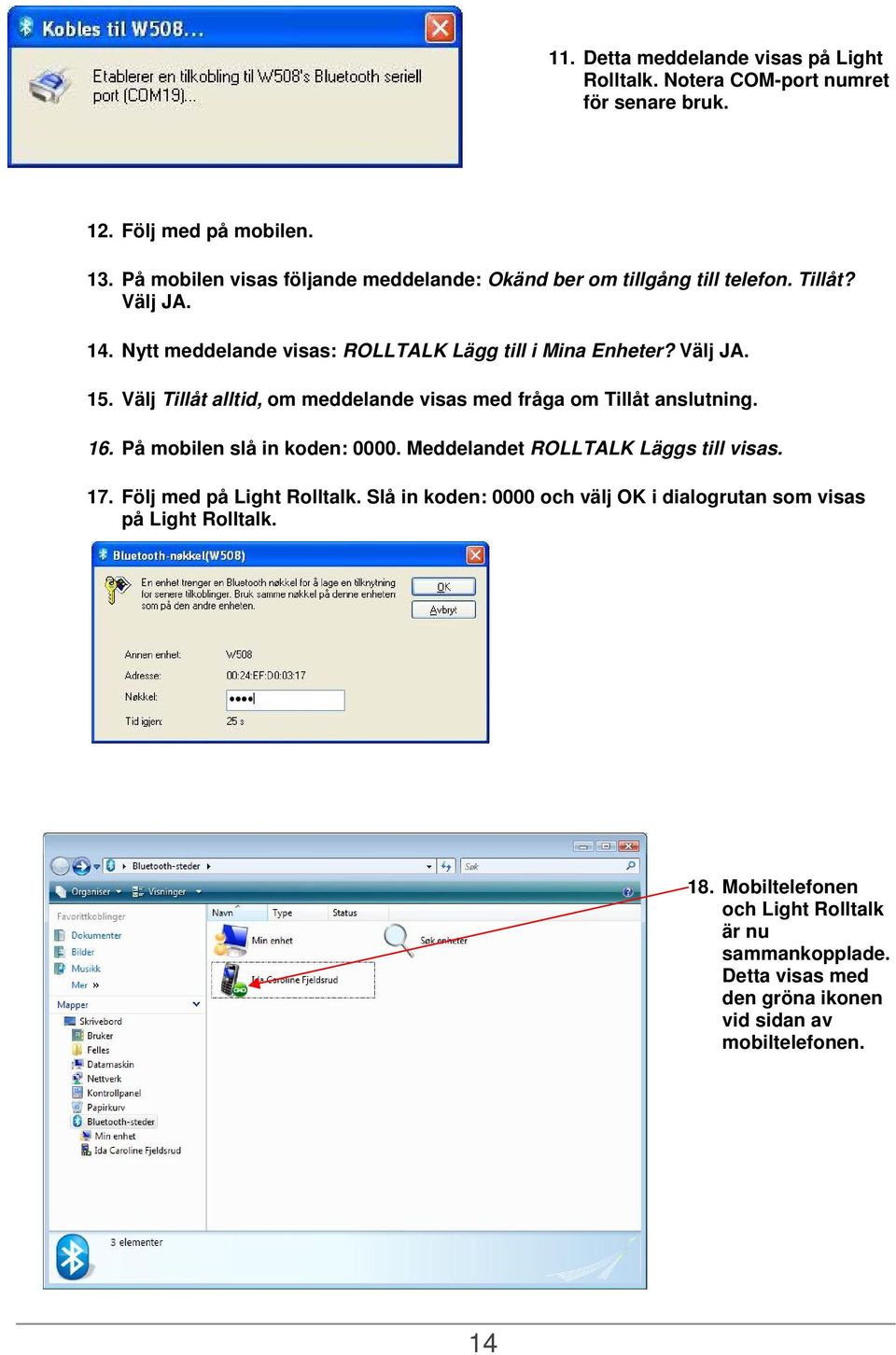

14 11. Detta meddelande visas på Light Rolltalk. Notera COM-port numret för senare bruk. 12. Följ med på mobilen. 13. På mobilen visas följande meddelande: Okänd ber om tillgång till telefon. Tillåt? Välj JA. 14. Nytt meddelande visas: ROLLTALK Lägg till i Mina Enheter? Välj JA. 15. Välj Tillåt alltid, om meddelande visas med fråga om Tillåt anslutning. 16. På mobilen slå in koden: Meddelandet ROLLTALK Läggs till visas. 17. Följ med på Light Rolltalk. Slå in koden: 0000 och välj OK i dialogrutan som visas på Light Rolltalk. 18. Mobiltelefonen och Light Rolltalk är nu sammankopplade. Detta visas med den gröna ikonen vid sidan av mobiltelefonen. 14

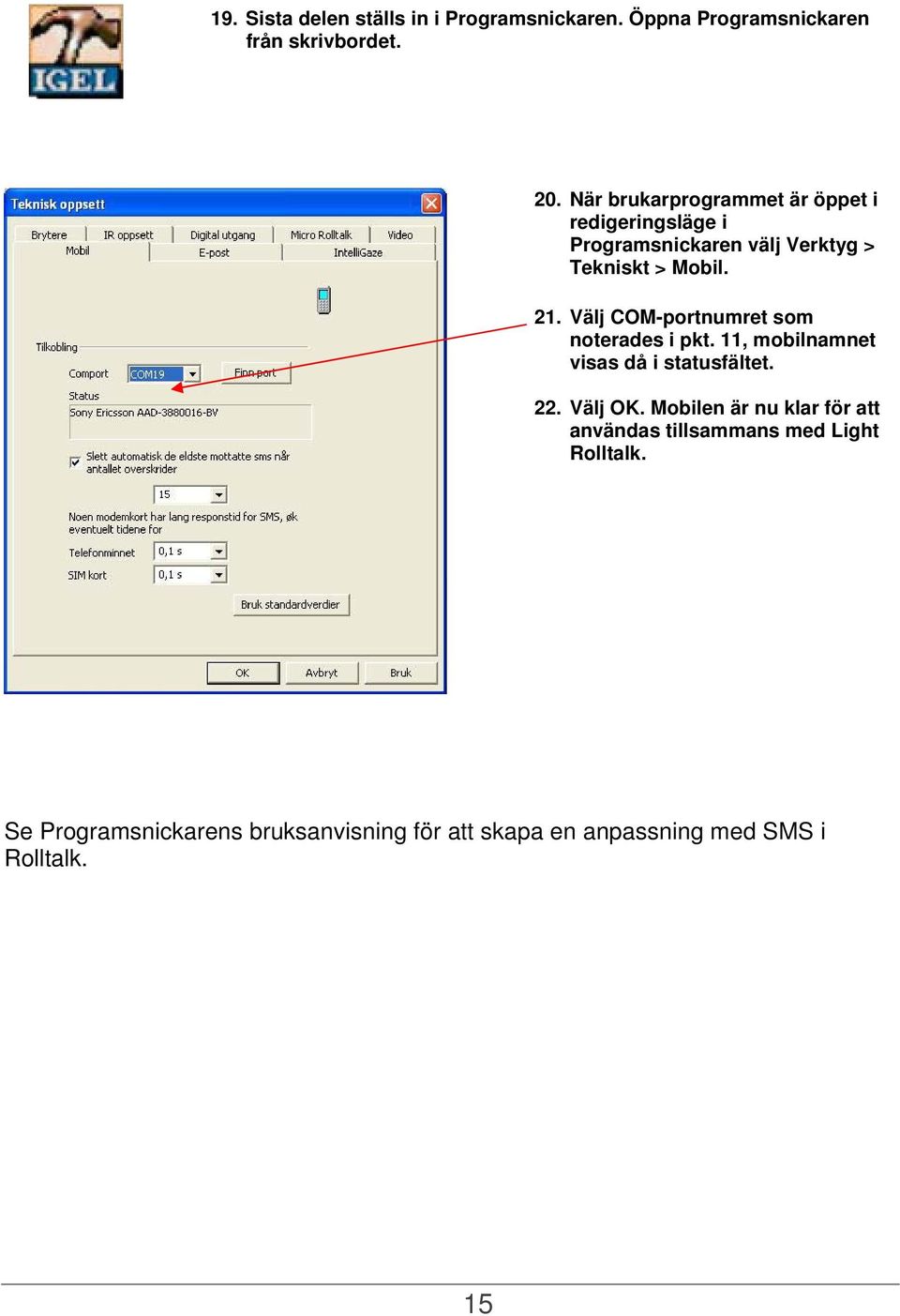

15 19. Sista delen ställs in i Programsnickaren. Öppna Programsnickaren från skrivbordet. 20. När brukarprogrammet är öppet i redigeringsläge i Programsnickaren välj Verktyg > Tekniskt > Mobil. 21. Välj COM-portnumret som noterades i pkt. 11, mobilnamnet visas då i statusfältet. 22. Välj OK. Mobilen är nu klar för att användas tillsammans med Light Rolltalk. Se Programsnickarens bruksanvisning för att skapa en anpassning med SMS i Rolltalk. 15

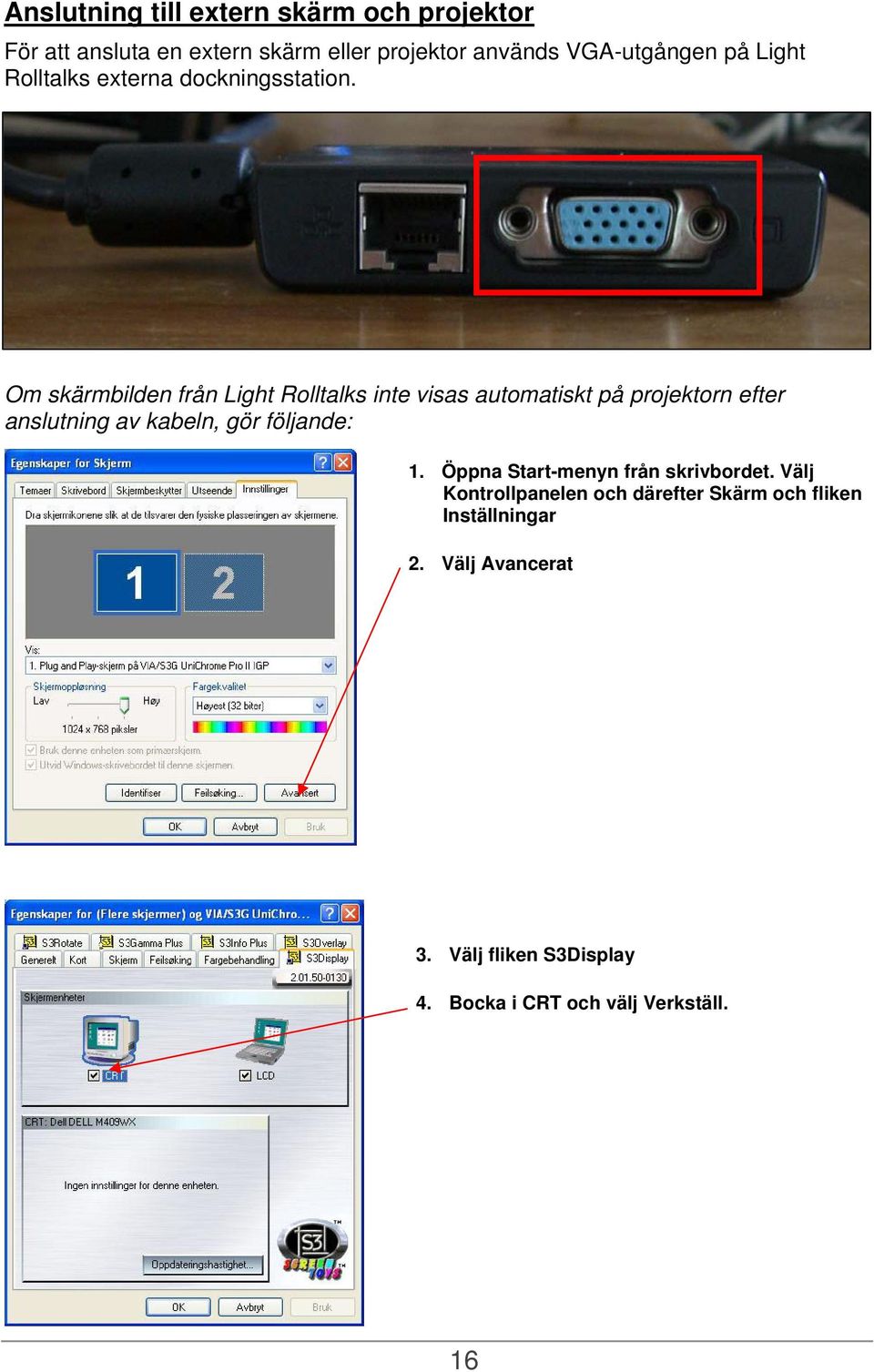

16 Anslutning till extern skärm och projektor För att ansluta en extern skärm eller projektor används VGA-utgången på Light Rolltalks externa dockningsstation. Om skärmbilden från Light Rolltalks inte visas automatiskt på projektorn efter anslutning av kabeln, gör följande: 1. Öppna Start-menyn från skrivbordet. Välj Kontrollpanelen och därefter Skärm och fliken Inställningar 2. Välj Avancerat 3. Välj fliken S3Display 4. Bocka i CRT och välj Verkställ. 16

17 5. Acceptera de nya skärminställningarna, välj OK. 6. Välj Ja för att bekräfta inställningen. 7. Välj OK och stäng därefter alla fönster. Projektorn är nu klar att användas. 17

18 Anslutning till nätverk Nätverkskabel Light Rolltalk kan anslutas till ett nätverk genom att ansluta en nätverkskabel till nätverkskontakten i den externa dockningsstationen, se sid 9 för beskrivning om att koppla till den externa dockningsstationen. Trådlöst nätverk OBS! Det trådlösa nätverkskortet i Light Rolltalk är den minsta trådlösa kortet på marknaden, detta stöttar tyvärr inte den trådlösa standarden n. De flesta trådlösa routrar driver inte på denna standard, men det kan förekomma. Om detta är fallet kommer light Rolltalk inte att hitta det trådlösa nätverket och kan därför inte anslutas till Internet. Genom att ändra hastigheten av routern till 54g (802.11g) eller lägre, kan Light Rolltalk ansluta till nätverket. För information om hur du gör detta se routerns bruksanvisning eller fråga din nätverksadministratör. Klicka på Start-menyn på aktivitetslinjen, välj Anlsut till och därefter Trådlös nätverksanslutning. 18

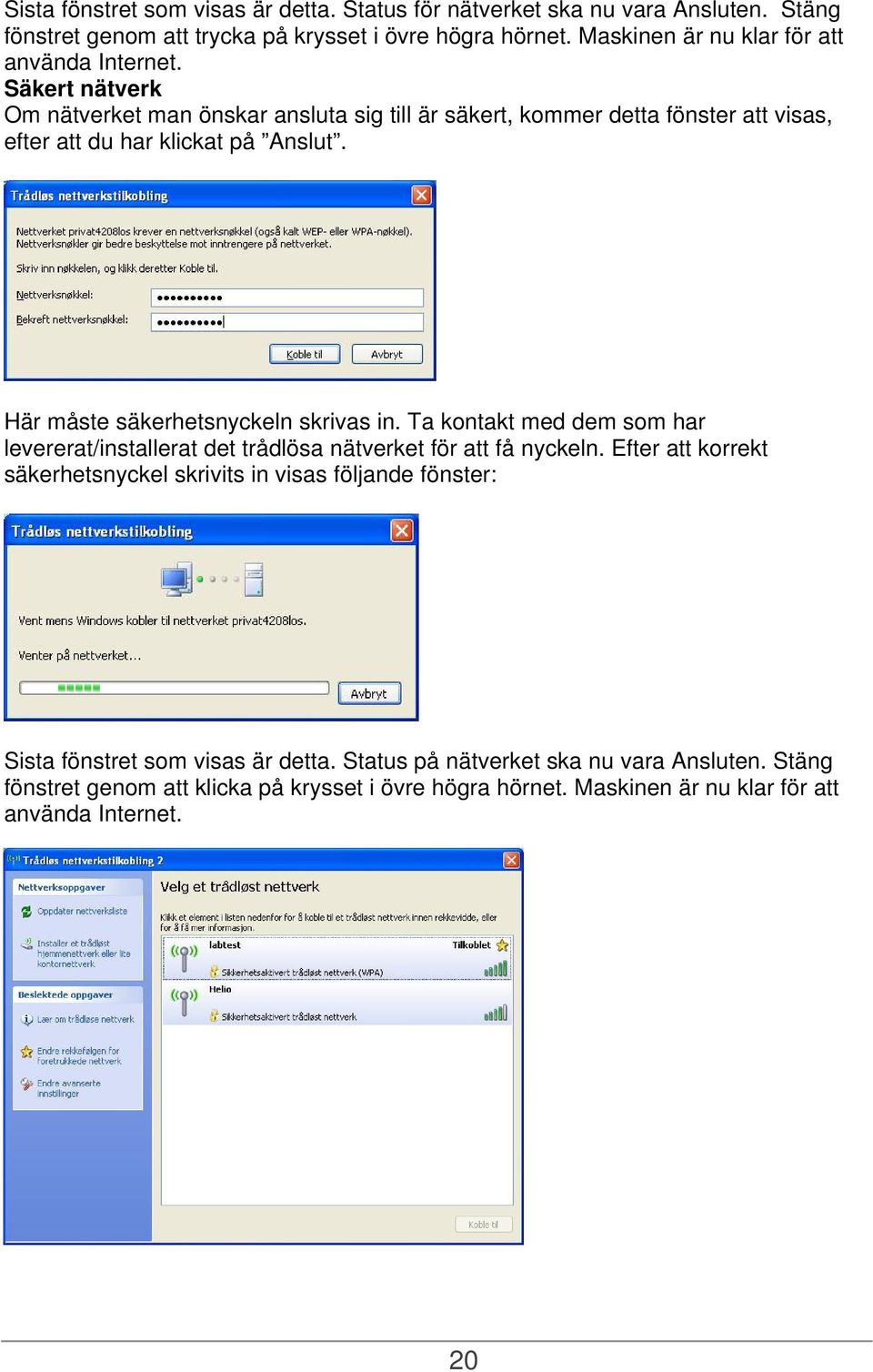

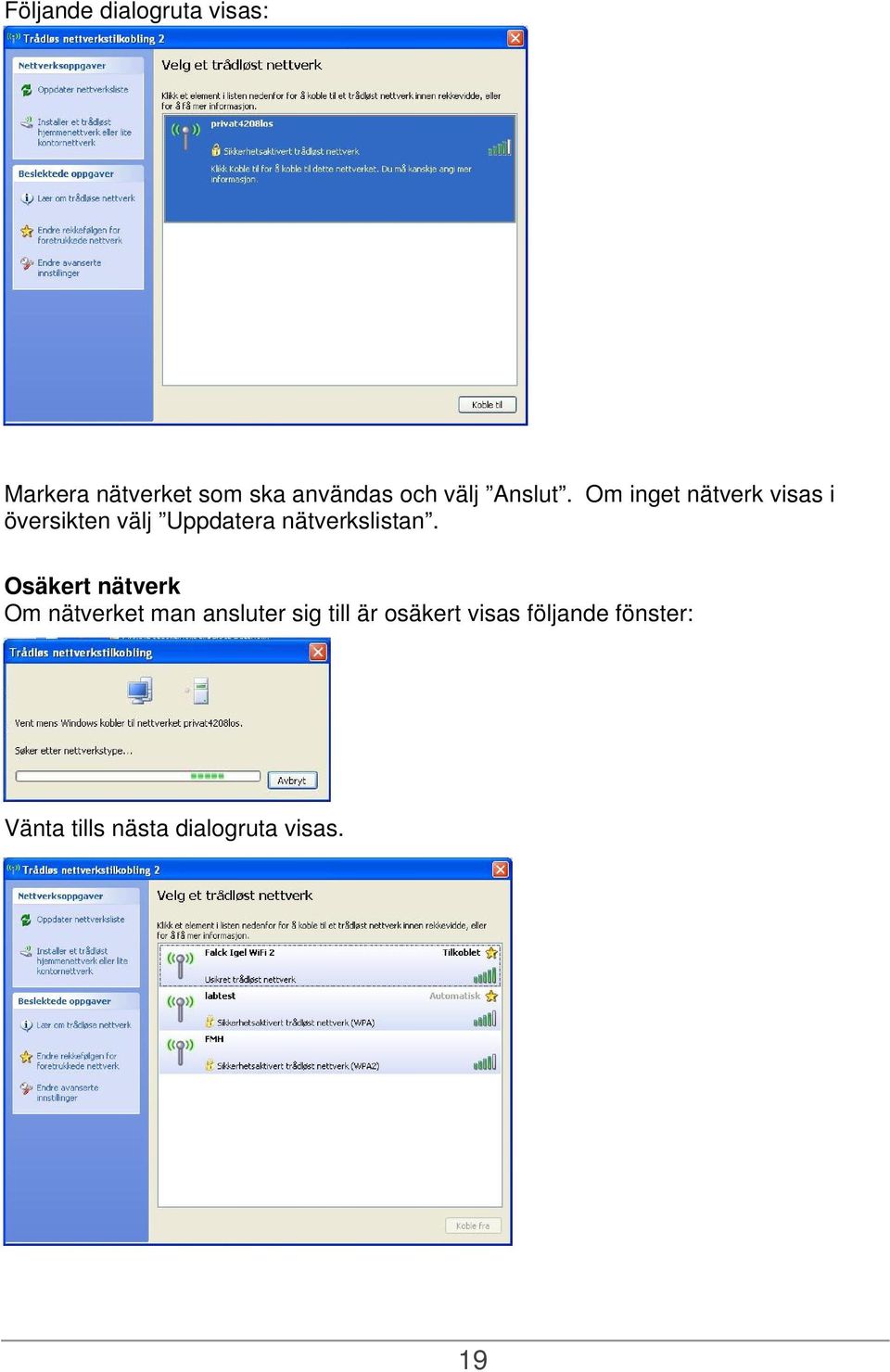

19 Följande dialogruta visas: Markera nätverket som ska användas och välj Anslut. Om inget nätverk visas i översikten välj Uppdatera nätverkslistan. Osäkert nätverk Om nätverket man ansluter sig till är osäkert visas följande fönster: Vänta tills nästa dialogruta visas. 19

20 Sista fönstret som visas är detta. Status för nätverket ska nu vara Ansluten. Stäng fönstret genom att trycka på krysset i övre högra hörnet. Maskinen är nu klar för att använda Internet. Säkert nätverk Om nätverket man önskar ansluta sig till är säkert, kommer detta fönster att visas, efter att du har klickat på Anslut. Här måste säkerhetsnyckeln skrivas in. Ta kontakt med dem som har levererat/installerat det trådlösa nätverket för att få nyckeln. Efter att korrekt säkerhetsnyckel skrivits in visas följande fönster: Sista fönstret som visas är detta. Status på nätverket ska nu vara Ansluten. Stäng fönstret genom att klicka på krysset i övre högra hörnet. Maskinen är nu klar för att använda Internet. 20

21 Tekniska specifikationer Processor: RAM: Hårddisk: VIA C-7M 1.20GHz 2 GB 60 GB Operativsystem: Windows XP Strömförbr.: Skärm: ca 6 timmar på internt batteri 1024x768 aktiv matris Storlek: 7 Lagringstemp. Brukstemp. Fuktighet: Yttre mått: Vikt: C C 30-70% rellativ fuktighet (icke kondenserande) 22x15x6,5cm 1300 g 21

22 Rengöring Rengör skärmens yta med skärmrengöring, eller en mjuk fuktat trasa med milt såpvatten. OBS! Begränsa vattenmängden i trasan när du rengör skärmen. Frakt av Light Rolltalk Om Rolltalk ska skickas in för uppgradering eller reparation, sänd in hela maskinen med hållare. Den måste förpackas väl, använd vadderad låda och skicka det express för säker hantering. Säkerhet och ansvar Är strömförsörjningen skadad får den inte användas. Kontakta Abilia för att anskaffa ny. Abilia AB har utarbetat riskanalys för produkten i enlighet med NS-EN 1441 för Medicinsk teknisk utrustning. Produktens bruksanvisning och tekniska specifikationer är utarbetad med tanke på säkerhetsvärderingarna som gjorts i detta dokument. Vid uppstart och dagligt bruk av produkten är det alltid viktigt att tänka på säkerheten. Det är i en bruksanvisning inte möjligt att beskriva alla de sätt som man inte får använda produkten på. Om du är osäker på om du startat upp eller ställt in maskinen korrekt rekommenderar vi att du tar kontakt med din leverantör. Abilia AB är inte ansvarig för eventuella skador, följdskador eller förluster till följd av användning, felanvändning, brist på uppföljning, fel inställning, felaktig anslutning eller liknande. Abilia AB ekonomiska ansvar är i alla lägen begränsat till värdet av själva produkten. Miljö Ytterförpackning skall återvinnas som pappersavfall. Innerförpackning skall återvinnas som plastavfall. Produkten skall återvinnas som elektronikavfall när den kasseras. Den kan lämnas till din leverantör, den kommunala uppsammlingsplatsen eller till butiker som säljer elektroniska produkter. Version: Maj
