1 MONTERINGSANVISNING BRUKSANVISNING SMART BASIC VERSION 1 / 2016

2 SIDA 2

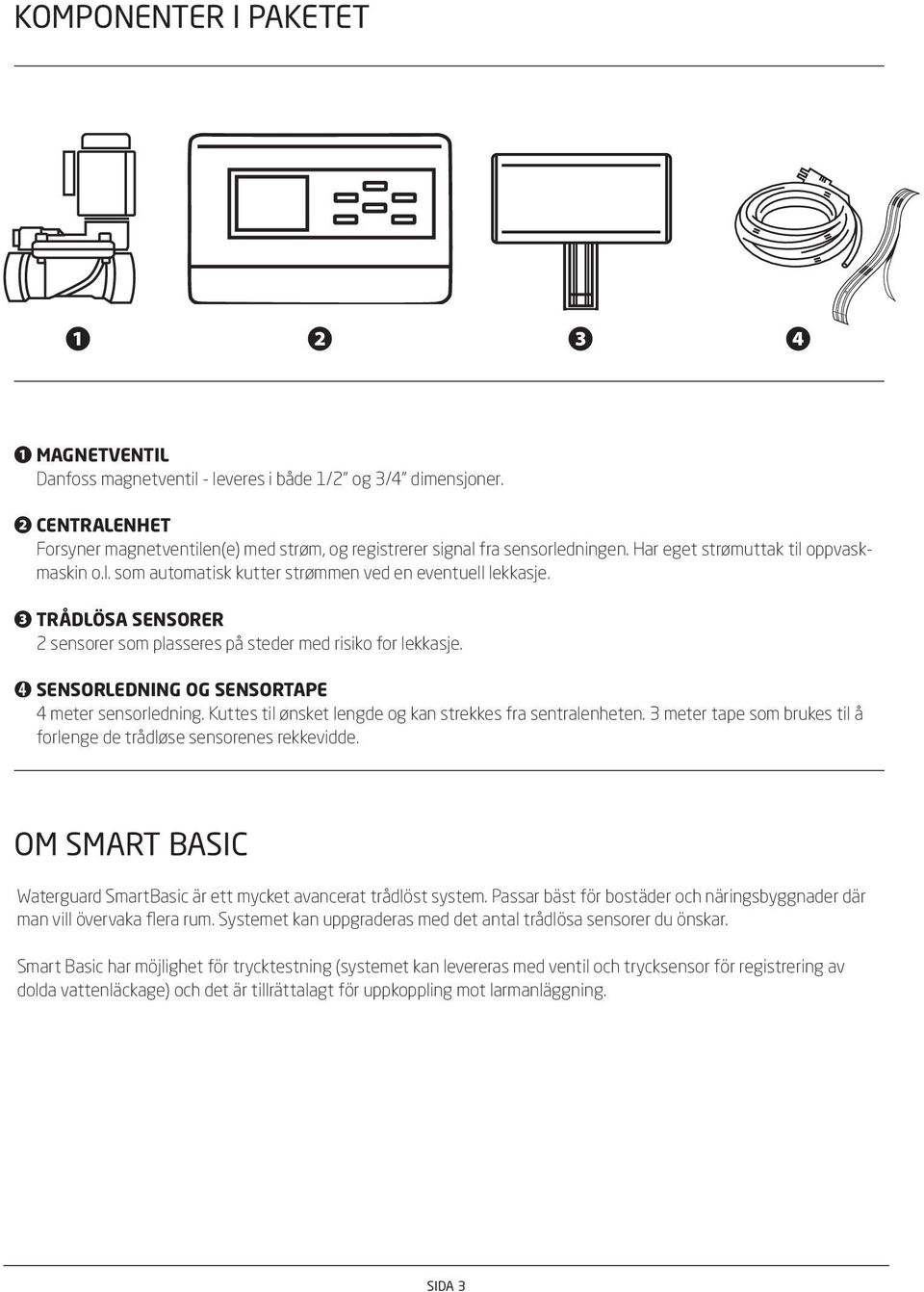

3 KOMPONENTER I PAKETET ❶ ❷ ❸ ❹ ❶ MAGNETVENTIL Danfoss magnetventil - leveres i både 1/2 og 3/4 dimensjoner. ❷ CENTRALENHET Forsyner magnetventilen(e) med strøm, og registrerer signal fra sensorledningen. Har eget strømuttak til oppvaskmaskin o.l. som automatisk kutter strømmen ved en eventuell lekkasje. ❸ TRÅDLÖSA SENSORER 2 sensorer som plasseres på steder med risiko for lekkasje. ➍ SENSORLEDNING OG SENSORTAPE 4 meter sensorledning. Kuttes til ønsket lengde og kan strekkes fra sentralenheten. 3 meter tape som brukes til å forlenge de trådløse sensorenes rekkevidde. OM SMART BASIC Waterguard SmartBasic är ett mycket avancerat trådlöst system. Passar bäst för bostäder och näringsbyggnader där man vill övervaka flera rum. Systemet kan uppgraderas med det antal trådlösa sensorer du önskar. Smart Basic har möjlighet för trycktestning (systemet kan levereras med ventil och trycksensor för registrering av dolda vattenläckage) och det är tillrättalagt för uppkoppling mot larmanläggning. SIDA 3

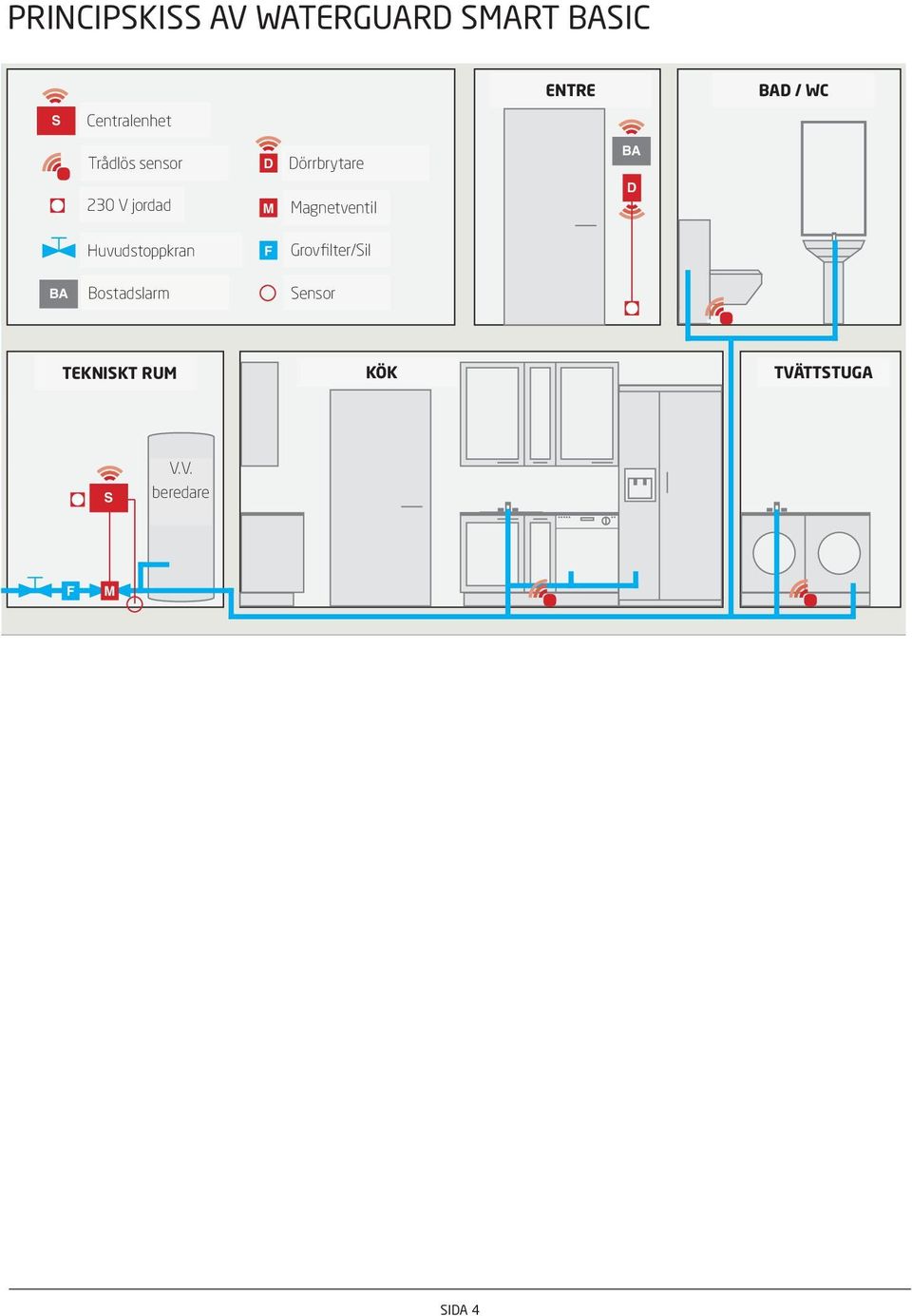

4 Waterguard SmartBasic PRINCIPSKISS AV WATERGUARD SMART BASIC S Centralenhet Sentralenhet Trådløs Trådlös sensor D Dørbryter Dörrbrytare 230 V jordad Jordet M Magnetventil INNGANG ENTRE BA D BAD/WC / Huvudstoppkran Hovedstoppekran F Grovfilter/Sil BA Boligalarm Bostadslarm Føler Sensor TEKNISKT ROM RUM KJØKKEN KÖK VASKEROM TVÄTTSTUGA S V.V. BEREDER beredare F M SIDA 4

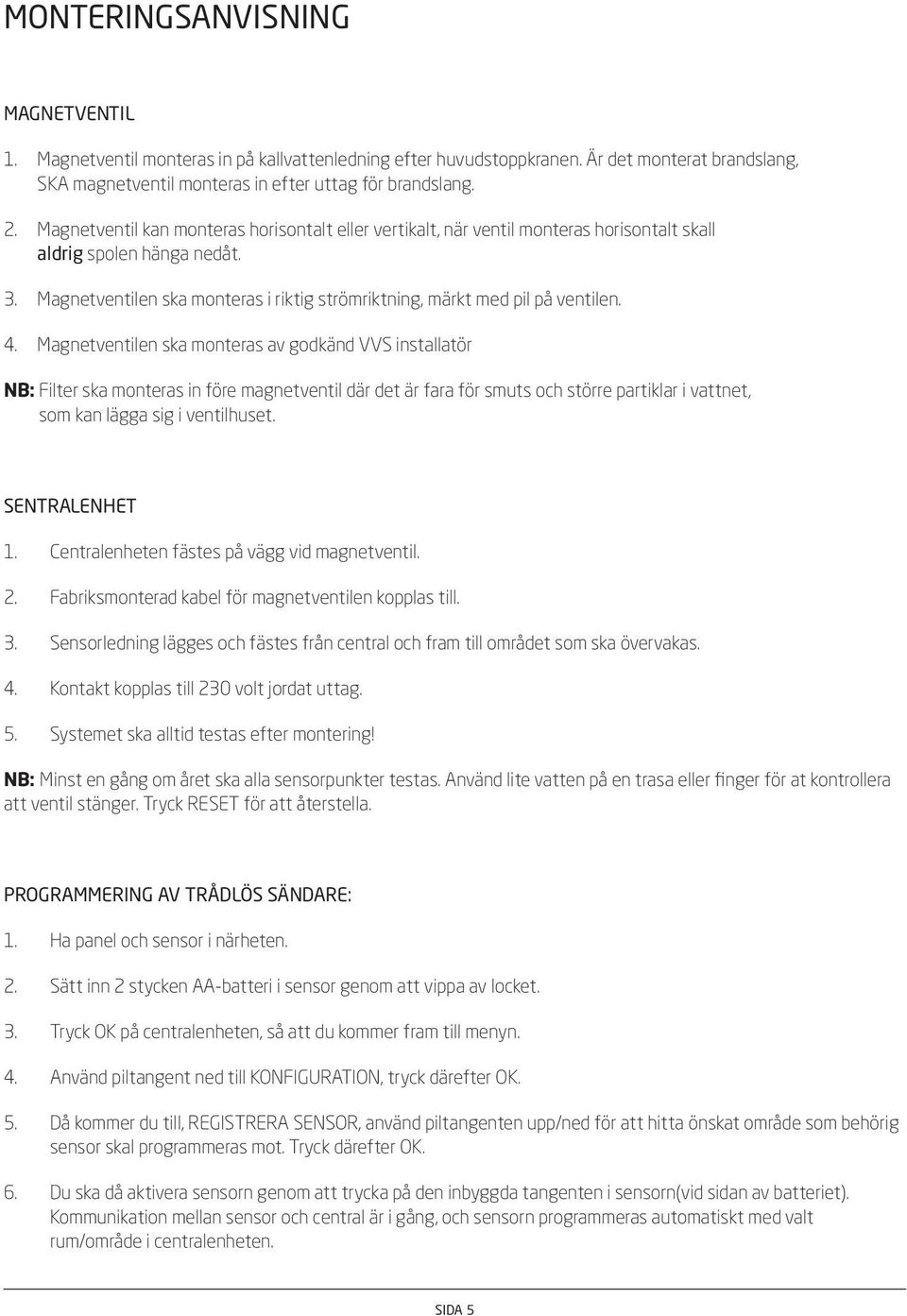

5 MONTERINGSANVISNING MAGNETVENTIL 1. Magnetventil monteras in på kallvattenledning efter huvudstoppkranen. Är det monterat brandslang, SKA magnetventil monteras in efter uttag för brandslang. 2. Magnetventil kan monteras horisontalt eller vertikalt, när ventil monteras horisontalt skall aldrig spolen hänga nedåt. 3. Magnetventilen ska monteras i riktig strömriktning, märkt med pil på ventilen. 4. Magnetventilen ska monteras av godkänd VVS installatör NB: Filter ska monteras in före magnetventil där det är fara för smuts och större partiklar i vattnet, som kan lägga sig i ventilhuset. SENTRALENHET 1. Centralenheten fästes på vägg vid magnetventil. 2. Fabriksmonterad kabel för magnetventilen kopplas till. 3. Sensorledning lägges och fästes från central och fram till området som ska övervakas. 4. Kontakt kopplas till 230 volt jordat uttag. 5. Systemet ska alltid testas efter montering! NB: Minst en gång om året ska alla sensorpunkter testas. Använd lite vatten på en trasa eller finger för at kontrollera att ventil stänger. Tryck RESET för att återstella. PROGRAMMERING AV TRÅDLÖS SÄNDARE: 1. Ha panel och sensor i närheten. 2. Sätt inn 2 stycken AA-batteri i sensor genom att vippa av locket. 3. Tryck OK på centralenheten, så att du kommer fram till menyn. 4. Använd piltangent ned till KONFIGURATION, tryck därefter OK. 5. Då kommer du till, REGISTRERA SENSOR, använd piltangenten upp/ned för att hitta önskat område som behörig sensor skal programmeras mot. Tryck därefter OK. 6. Du ska då aktivera sensorn genom att trycka på den inbyggda tangenten i sensorn(vid sidan av batteriet). Kommunikation mellan sensor och central är i gång, och sensorn programmeras automatiskt med valt rum/område i centralenheten. SIDA 5

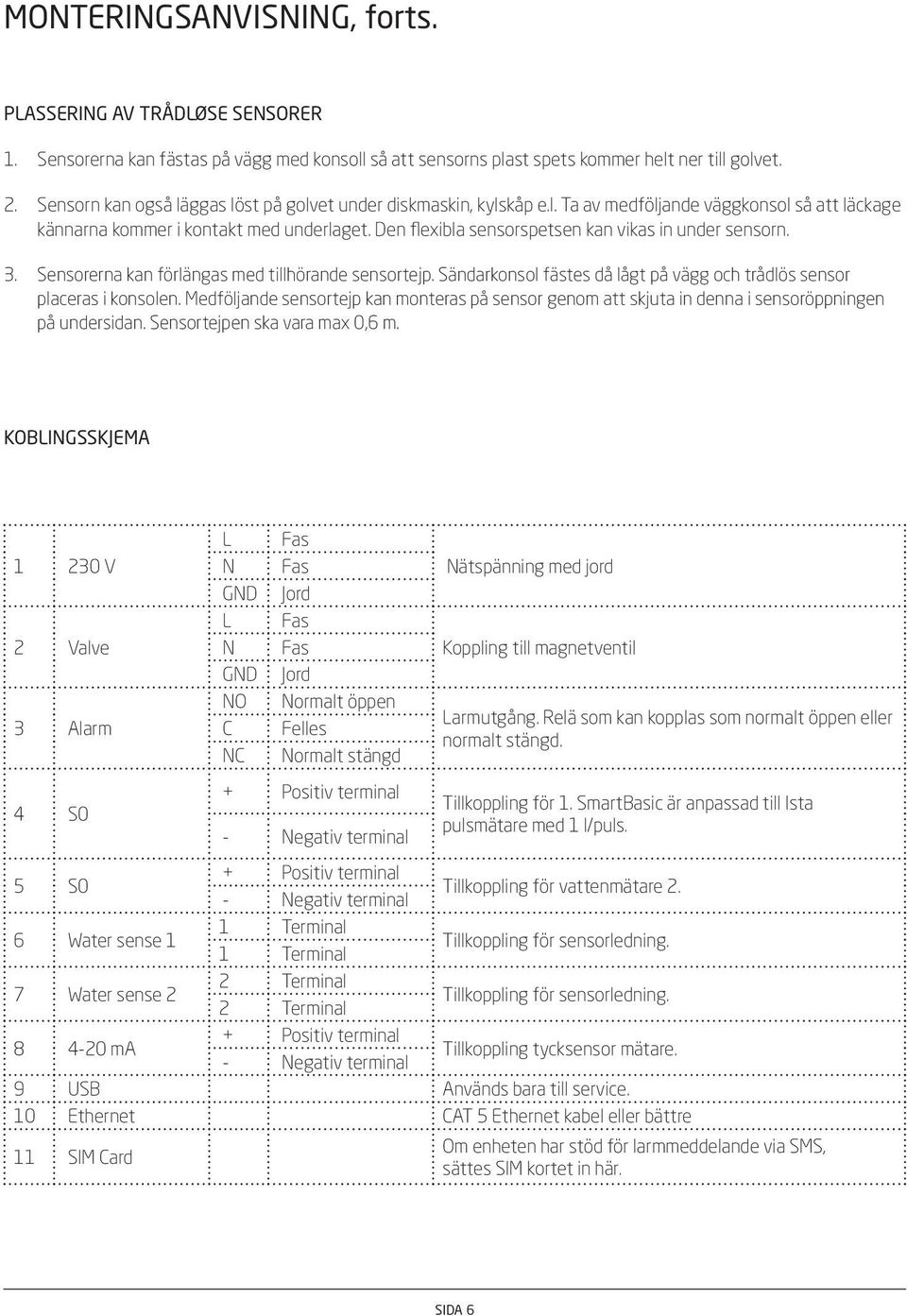

6 MONTERINGSANVISNING, forts. PLASSERING AV TRÅDLØSE SENSORER 1. Sensorerna kan fästas på vägg med konsoll så att sensorns plast spets kommer helt ner till golvet. 2. Sensorn kan også läggas löst på golvet under diskmaskin, kylskåp e.l. Ta av medföljande väggkonsol så att läckage kännarna kommer i kontakt med underlaget. Den flexibla sensorspetsen kan vikas in under sensorn. 3. Sensorerna kan förlängas med tillhörande sensortejp. Sändarkonsol fästes då lågt på vägg och trådlös sensor placeras i konsolen. Medföljande sensortejp kan monteras på sensor genom att skjuta in denna i sensoröppningen på undersidan. Sensortejpen ska vara max 0,6 m. KOBLINGSSKJEMA V 2 Valve 3 Alarm 4 S0 L N GND L N GND NO C NC Fas Fas Jord Fas Fas Jord Normalt öppen Felles Normalt stängd + Positiv terminal - Negativ terminal Nätspänning med jord Koppling till magnetventil Larmutgång. Relä som kan kopplas som normalt öppen eller normalt stängd. Tillkoppling för 1. SmartBasic är anpassad till Ista pulsmätare med 1 l/puls. + Positiv terminal 5 S0 Tillkoppling för vattenmätare 2. - Negativ terminal 1 Terminal 6 Water sense 1 Tillkoppling för sensorledning. 1 Terminal 2 Terminal 7 Water sense 2 Tillkoppling för sensorledning. 2 Terminal + Positiv terminal ma Tillkoppling tycksensor mätare. - Negativ terminal 9 USB Används bara till service. 10 Ethernet CAT 5 Ethernet kabel eller bättre 11 SIM Card Om enheten har stöd för larmmeddelande via SMS, sättes SIM kortet in här. SIDA 6

7 BRUKSANVISNING I normal drift är displayen släckt. För att testa centralen tryck på OK knappen. Displayen visar alternativa val. Tryck CANCEL för att gå tillbaka till normalläge. Om centralen visar läckage på displayen och ljudsignal hörs, har det varit ett vattenläckage, eller det har förekommet aktivering av sensorer ( t.ex. vid rengöring). Torka sensor med torr trasa, kontrollera om det är något fel med vattenrören och ställ därefter tillbaka/reset på centralenheten. Minst en gång om året ska alla sensorpunkter testas, använd lite vatten på en trasa eller finger. HUVUDMENY CENTRALENHET Stäng av vatten Manuell stängning av vatten Vattenförbrukning Läser av vattenförbrukning Trycktest Startar en manuell trycktest. Detta menyval är bara tillgängligt om det är monterat en trycksensor. Konfiguration Går in i konfigurations menyn SMS Funktioner för att konfigurera sändning av SMS Status Läser av systemstatus SMS-MENY SIM PIN Telefonnr Här lägges PIN 1 koden för SIM kortet in Telefonnumret som larmmeddelandet ska skickas till BATTERIBYTE Ca. vart femte år ska batterierna på sensorn bytas. Vippa av locket på sensorn med en skruvmejsel e.l. och ersätt batterierna. Tryck på testknappen och kontrollera att lampan märkt med A blinkar grön. Sätt på höljet och sätt tillbaka sensorn. PLACERING AV SENSORER Trådlös sensor nr 1 är placerad:... Trådlös sensor nr 2 är placerad:... ANLÄGGNINGEN ÄR MONTERAD OCH TESTAD FÖR ANVÄNDNING AV: Namn: Datum : Företag: PRODUKTGARANTI Se vår hemsida för garantivillkor: SIDA 7

8 Waterguard AS Nedre Storgate Drammen TLF
