Bruksanvisning. Passagevakt till Attendo Caresse

Transkript

1 Bruksanvisning assagevakt till Attendo Caresse

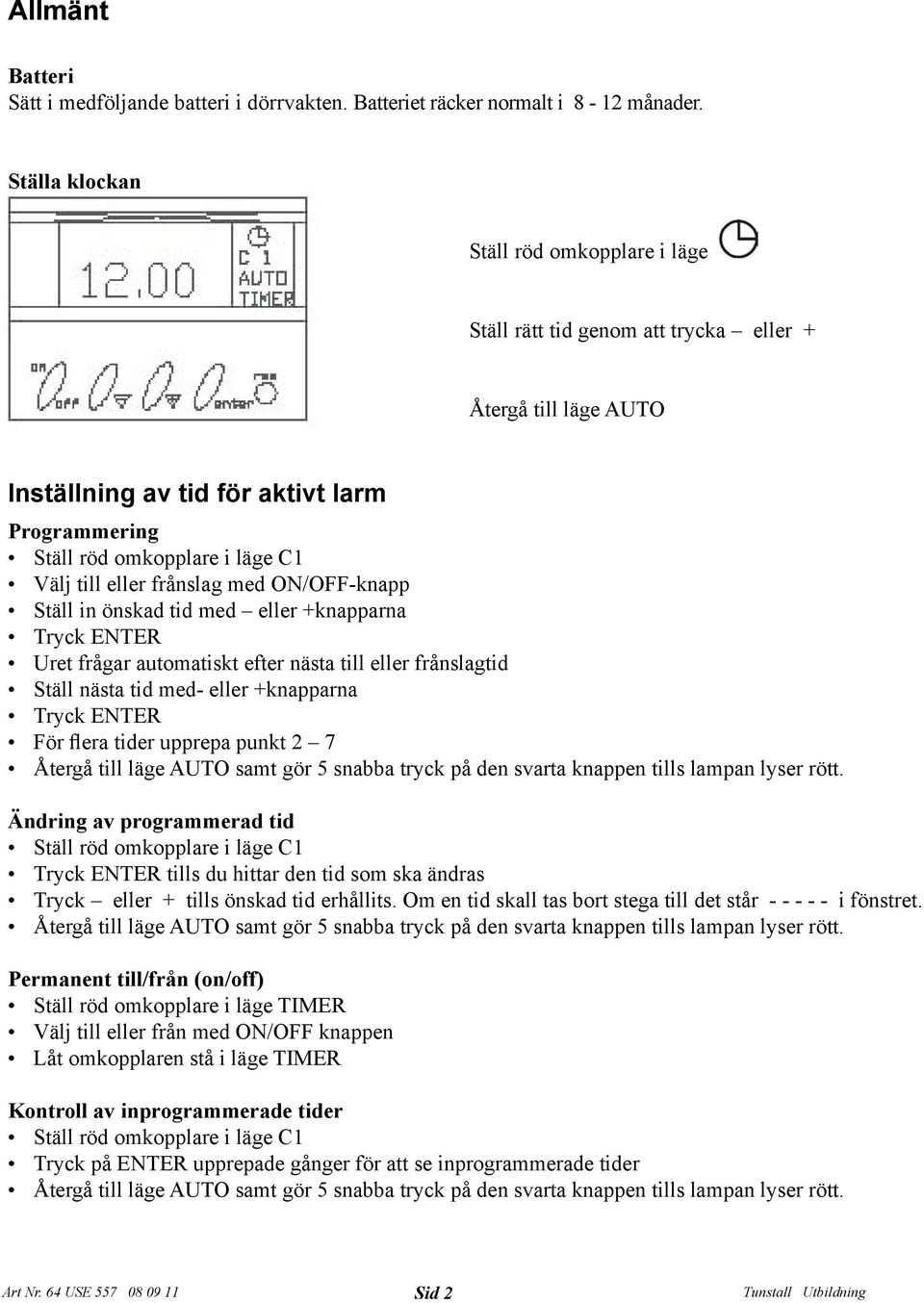

2 Allmänt Batteri Sätt i medföljande batteri i dörrvakten. Batteriet räcker normalt i 8-12 månader. Ställa klockan Ställ röd omkopplare i läge Ställ rätt tid genom att trycka eller + Återgå till läge AUTO Inställning av tid för aktivt larm rogrammering Välj till eller frånslag med ON/OFF-knapp Ställ in önskad tid med eller +knapparna Tryck ENTER Uret frågar automatiskt efter nästa till eller frånslagtid Ställ nästa tid med- eller +knapparna Tryck ENTER För flera tider upprepa punkt 2 7 Ändring av programmerad tid Tryck ENTER tills du hittar den tid som ska ändras Tryck eller + tills önskad tid erhållits. Om en tid skall tas bort stega till det står i fönstret. ermanent till/från (on/off) Ställ röd omkopplare i läge TIMER Välj till eller från med ON/OFF knappen Låt omkopplaren stå i läge TIMER Kontroll av inprogrammerade tider Tryck på ENTER upprepade gånger för att se inprogrammerade tider Sid 2

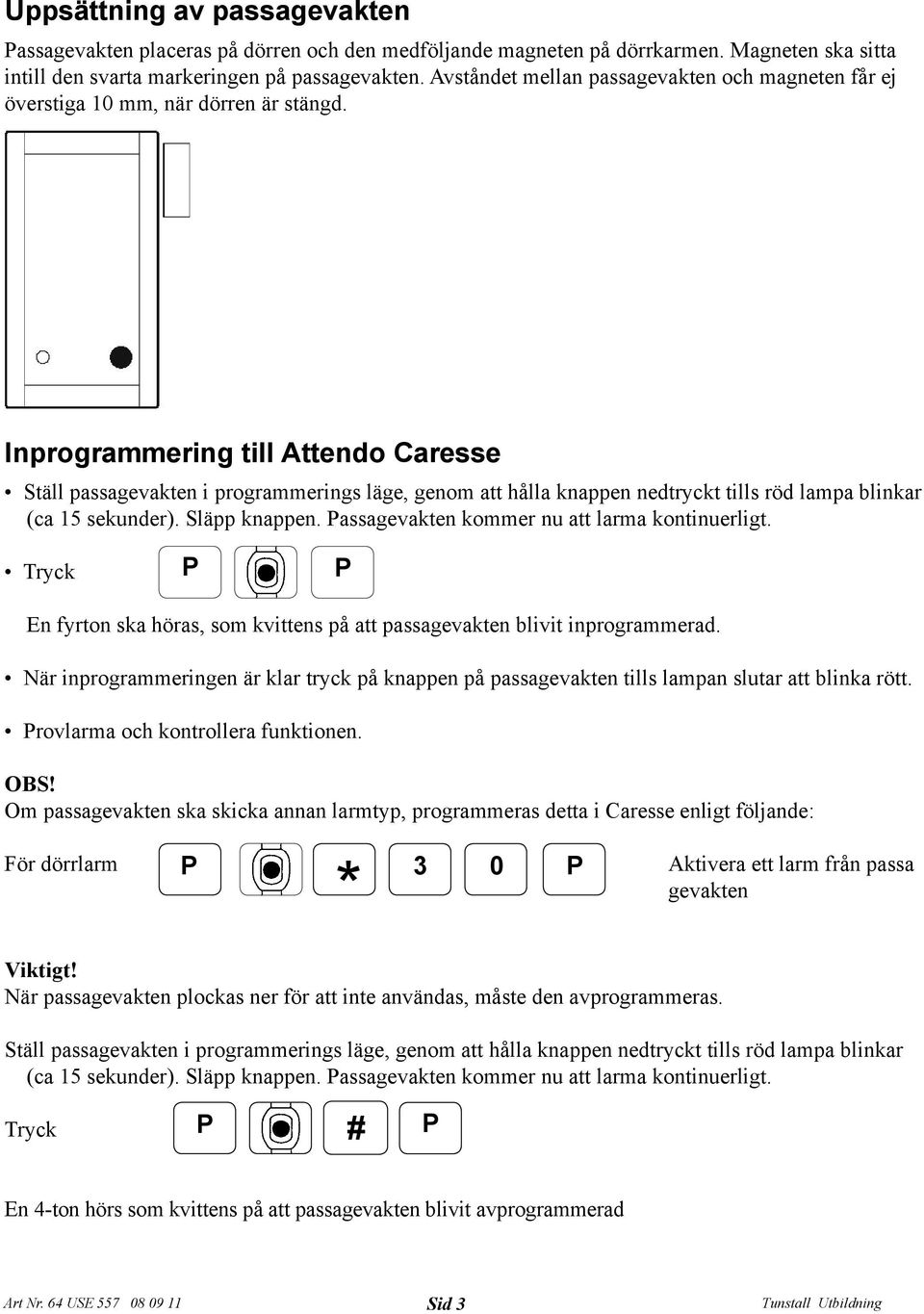

3 Uppsättning av passagevakten assagevakten placeras på dörren och den medföljande magneten på dörrkarmen. Magneten ska sitta intill den svarta markeringen på passagevakten. Avståndet mellan passagevakten och magneten får ej överstiga 10 mm, när dörren är stängd. Inprogrammering till Attendo Caresse Ställ passagevakten i programmerings läge, genom att hålla knappen nedtryckt tills röd lampa blinkar (ca 15 sekunder). Släpp knappen. assagevakten kommer nu att larma kontinuerligt. Tryck En fyrton ska höras, som kvittens på att passagevakten blivit inprogrammerad. När inprogrammeringen är klar tryck på knappen på passagevakten tills lampan slutar att blinka rött. rovlarma och kontrollera funktionen. OBS! Om passagevakten ska skicka annan larmtyp, programmeras detta i Caresse enligt följande: För dörrlarm 3 0 * Aktivera ett larm från passa gevakten Viktigt! När passagevakten plockas ner för att inte användas, måste den avprogrammeras. Ställ passagevakten i programmerings läge, genom att hålla knappen nedtryckt tills röd lampa blinkar (ca 15 sekunder). Släpp knappen. assagevakten kommer nu att larma kontinuerligt. Tryck # En 4-ton hörs som kvittens på att passagevakten blivit avprogrammerad Sid 3

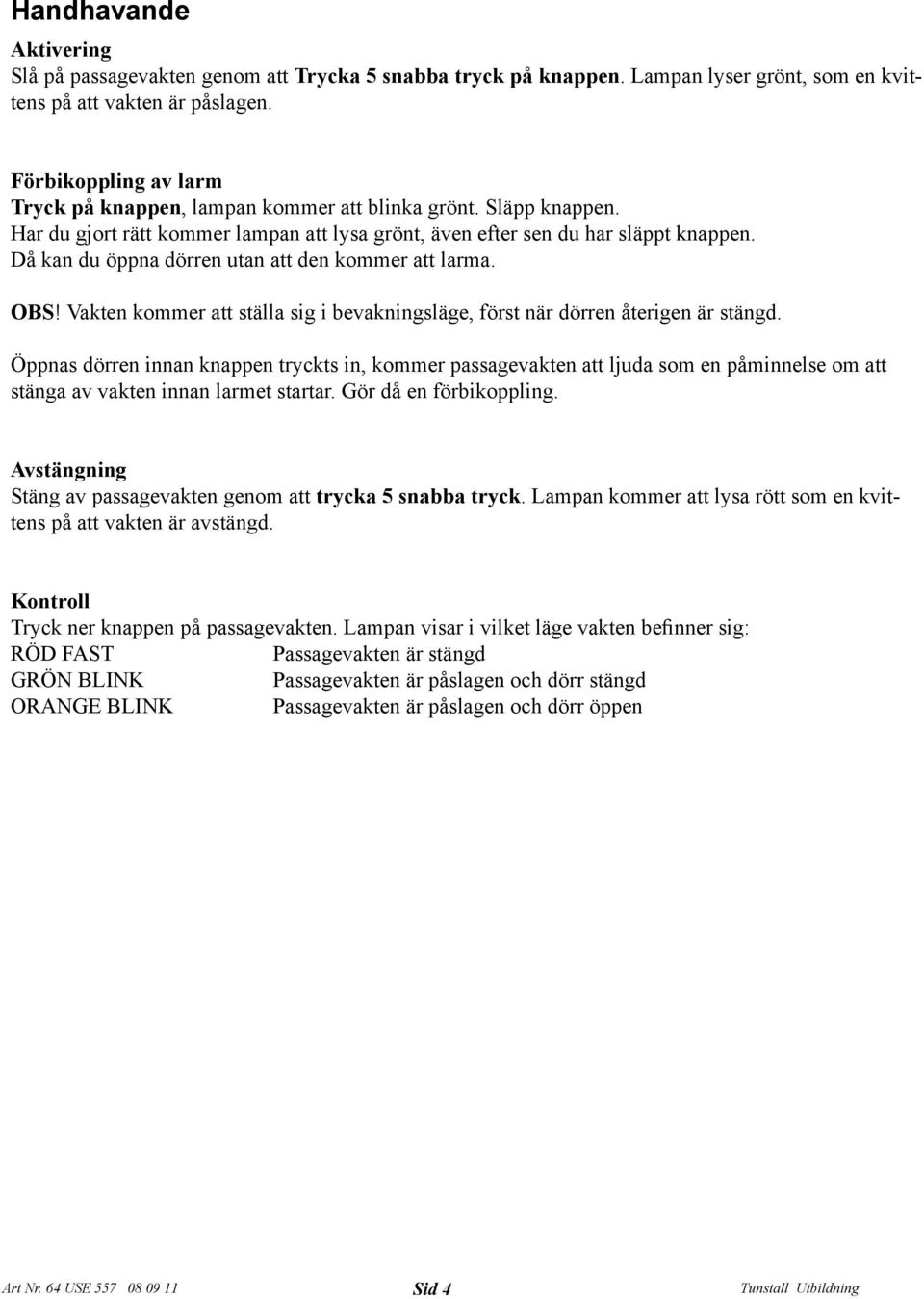

4 Handhavande Aktivering Slå på passagevakten genom att Trycka 5 snabba tryck på knappen. Lampan lyser grönt, som en kvittens på att vakten är påslagen. Förbikoppling av larm Tryck på knappen, lampan kommer att blinka grönt. Släpp knappen. Har du gjort rätt kommer lampan att lysa grönt, även efter sen du har släppt knappen. Då kan du öppna dörren utan att den kommer att larma. OBS! Vakten kommer att ställa sig i bevakningsläge, först när dörren återigen är stängd. Öppnas dörren innan knappen tryckts in, kommer passagevakten att ljuda som en påminnelse om att stänga av vakten innan larmet startar. Gör då en förbikoppling. Avstängning Stäng av passagevakten genom att trycka 5 snabba tryck. Lampan kommer att lysa rött som en kvittens på att vakten är avstängd. Kontroll Tryck ner knappen på passagevakten. Lampan visar i vilket läge vakten befinner sig: RÖD FAST assagevakten är stängd GRÖN BLINK assagevakten är påslagen och dörr stängd ORANGE BLINK assagevakten är påslagen och dörr öppen Sid 4

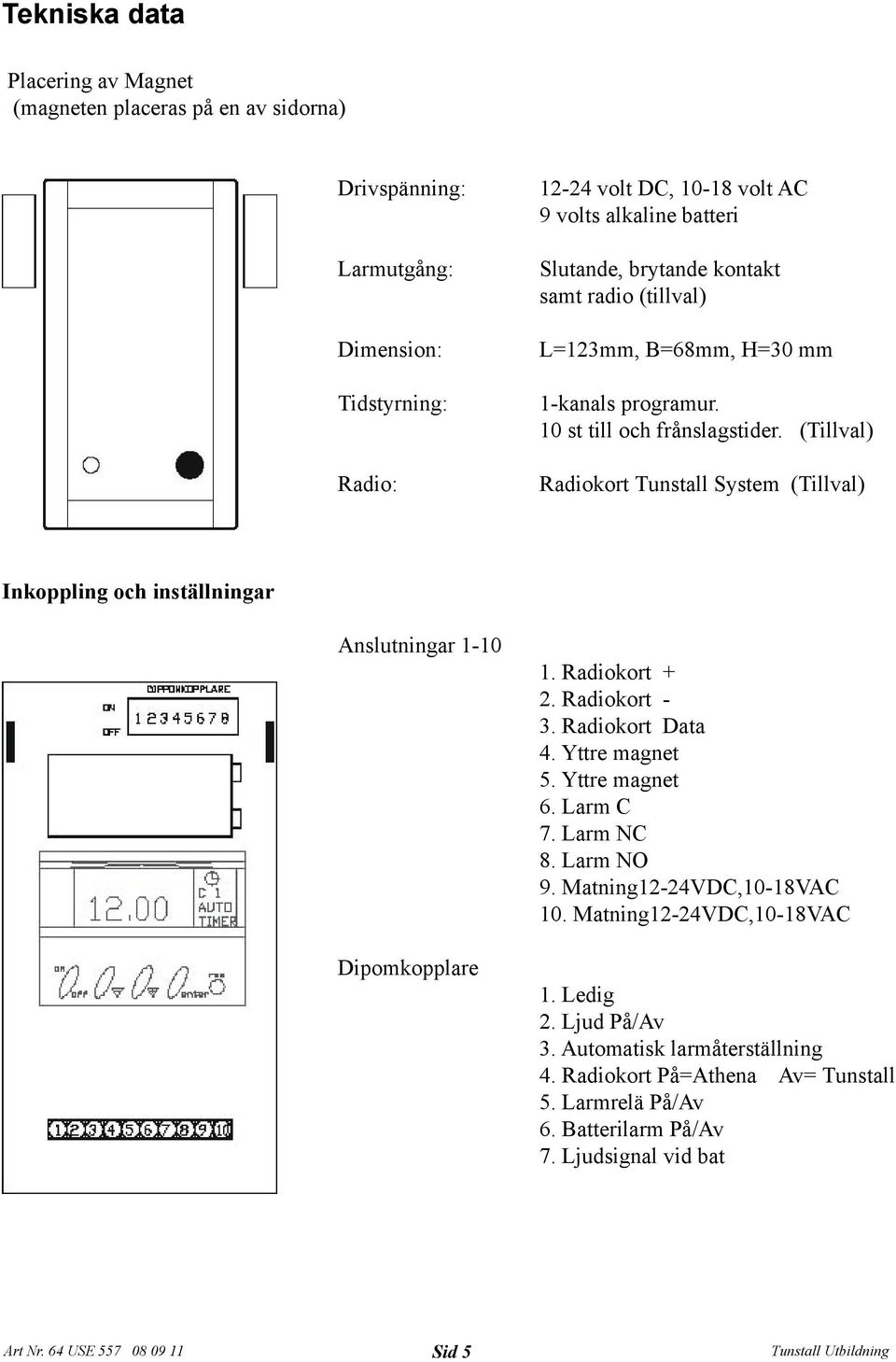

5 Tekniska data lacering av Magnet (magneten placeras på en av sidorna) Drivspänning: Larmutgång: Dimension: Tidstyrning: Radio: volt DC, volt AC 9 volts alkaline batteri Slutande, brytande kontakt samt radio (tillval) L=123mm, B=68mm, H=30 mm 1-kanals programur. 10 st till och frånslagstider. (Tillval) Radiokort Tunstall System (Tillval) Inkoppling och inställningar Anslutningar 1-10 Dipomkopplare 1. Radiokort + 2. Radiokort - 3. Radiokort Data 4. Yttre magnet 5. Yttre magnet 6. Larm C 7. Larm NC 8. Larm NO 9. Matning12-24VDC,10-18VAC 10. Matning12-24VDC,10-18VAC 1. Ledig 2. Ljud å/av 3. Automatisk larmåterställning 4. Radiokort å=athena Av= Tunstall 5. Larmrelä å/av 6. Batterilarm å/av 7. Ljudsignal vid bat Sid 5
