CityKit Audio/Video VDS 4870, 4960 & & Memokey Audio/Video 4982 & Installations och användarmanual

Transkript

1 CityKit Audio/Video VDS 4870, 4960 & & Memokey Audio/Video 4982 & 4984 Installations och användarmanual Se hemsida / support för senaste manualerna. Ver. 2.7 CityKit Audio/Video VDS axema Sida 1

2 Innehåll Montering av transformat och porttelefon Audio / Videomodul... 4 Installation av svarsapparat Audio... 6 Installation av svarsapparat Video... 7 Inkopplingsanvisning Audio... 8 Inkopplingsanvisning Audio 2 portar... 9 Inkopplingsanvisning Video Funktioner Audio Funktioner Video Knappar på svarsapparat audio Knappar på svarsapparat video Teknisk specifikation Ver. 2.7 CityKit Audio/Video VDS axema Sida 2

3 Montering av transformat och porttelefon. Installation på DIN-skena Montering av porttelefon OBS. Glöm ej tätningslister Ver. 2.7 CityKit Audio/Video VDS axema Sida 3

4 Audio / Videomodul A) DL2 Diagnostisk Led. B) JP2 Primär / sekundär porttelefon C) (Dip-switch) Välj spåk för Open door Alt.2 Bygel OBS. Vita fältet visar dippens läge Ver. 2.7 CityKit Audio/Video VDS axema Sida 4

5 D) Justering av ljud Ljudvolym i svarsenhet. Ljudvolym i portpanel. Dörröppningsvolym. E) Justering av kamera, gäller endast med videomodul. F) Kopplingsplint Porttelefon: +,-: Strömförsörjning (18 Vdc). + 12:12 Vdc (Max 0,5A). L: Databus. C, No, Nc: Rele Elslutbläck (Max 4A). BS, -: Öppnarknapp. Ct: Aktivera kamera. (11Vdc när kommunikation är aktiverad). Ändra öppningstiden (Def. Öppningstid är 2 sek.från svarsapp. & 5 sek. på öppnarknapp). 1. Bryt strömmen till portapparaten och sätt en bygel mellan BS och -, Eller finns öppnarknapp håll den intryckt. 2. Slå på strömmen igen och ta bort bygeln. Snabba toner hörs. 3. Den tid som är inprogrammerad när man öppnar från svarsapparaterna kommer att anges via tonstötar. 1 tonstöt = 1 sekund. 4. Tryck ner en av direktvalsknapparna. Det antal gånger du trycker ner knappen anger relätiden i sekunder. 5. Vänta 5 sekunder. En mörk ton hörs. Den tiden som är inprogrammerad när man öppnar via öppnarknappen anges nu via tonstötar. 6. Tryck ner en av direktvalsknapparna. Det antal gånger du trycker ner knappen anger relätiden i sekunder. Max 99 sek. 7. Vänta 5 sekunder. En mörk ton hörs. 8. Klart. Ver. 2.7 CityKit Audio/Video VDS axema Sida 5

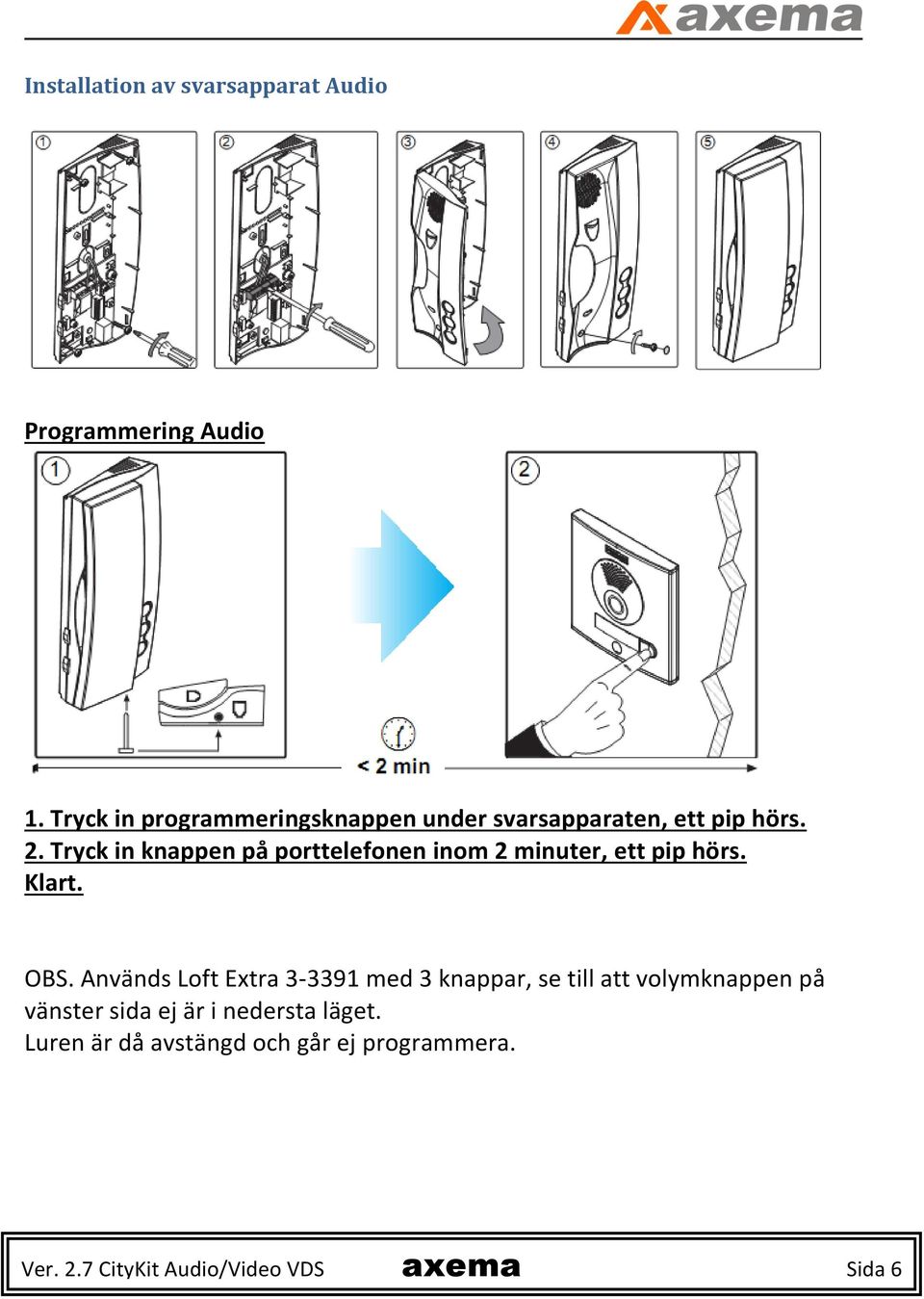

6 Installation av svarsapparat Audio Programmering Audio 1. Tryck in programmeringsknappen under svarsapparaten, ett pip hörs. 2. Tryck in knappen på porttelefonen inom 2 minuter, ett pip hörs. Klart. OBS. Används Loft Extra med 3 knappar, se till att volymknappen på vänster sida ej är i nedersta läget. Luren är då avstängd och går ej programmera. Ver. 2.7 CityKit Audio/Video VDS axema Sida 6

7 Installation av svarsapparat Video Programmering av svarsenhet 1. Tryck in programmeringsknappen. Ett pip hörs. 2. Tryck på anropsknappen på porttelefon inom 2 minuter. Klart Välja ringsignal 1. Tryck in programmeringsknappen. Ett pip hörs. 2. När, du är i programmeringsläge, tryck på knappen och välj ringsignal. Var gång du trycker på hörs ringsignalen. När ringsignalen är vald, vänta 10 sekunder tills programmeringsläge avslutas(automatiskt). OBS. Monitorn fungerar inte förrän den blivit programmerad. Ver. 2.7 CityKit Audio/Video VDS axema Sida 7

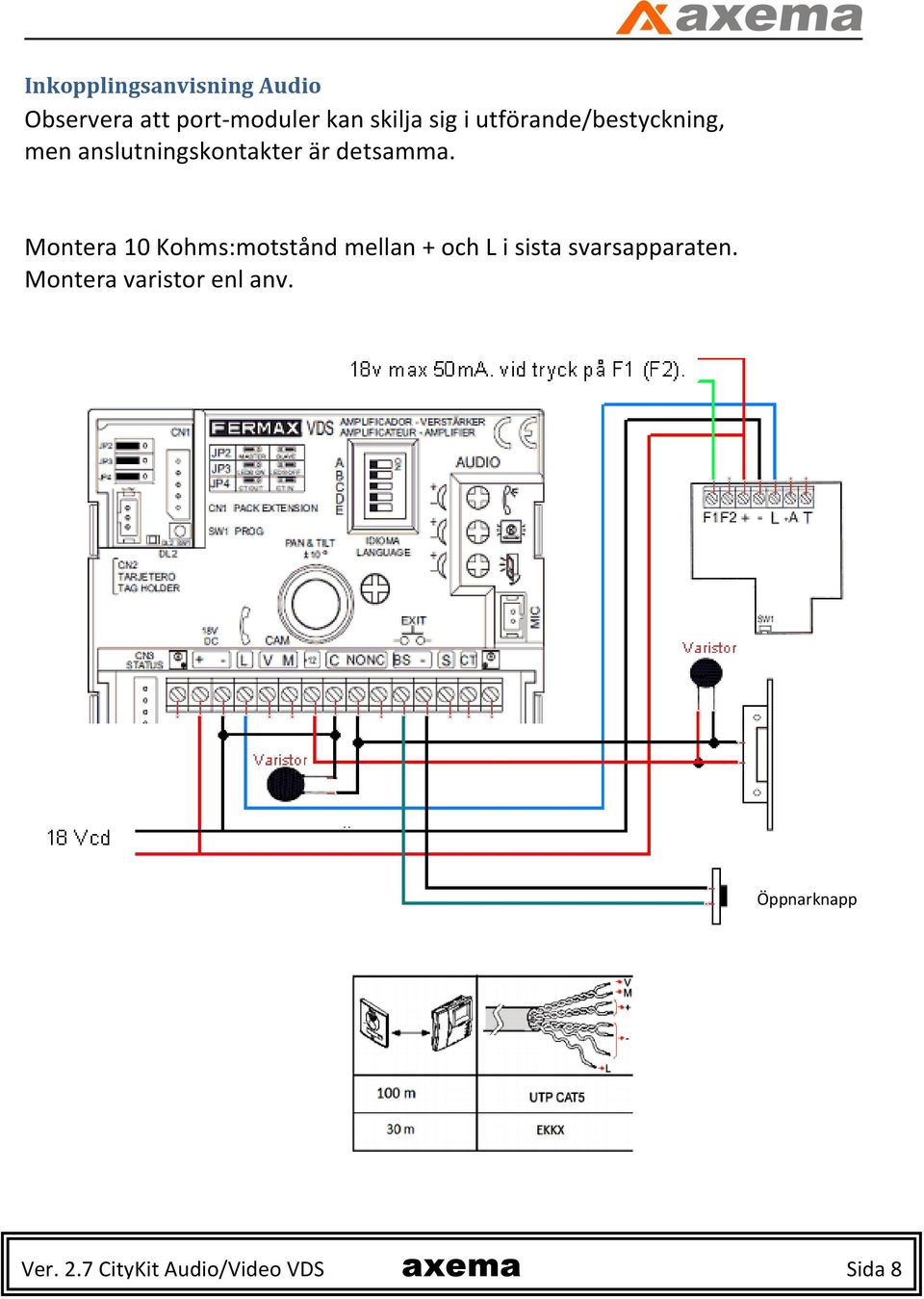

8 Inkopplingsanvisning Audio Observera att port-moduler kan skilja sig i utförande/bestyckning, men anslutningskontakter är detsamma. Montera 10 Kohms:motstånd mellan + och L i sista svarsapparaten. Montera varistor enl anv. Öppnarknapp Ver. 2.7 CityKit Audio/Video VDS axema Sida 8

9 Inkopplingsanvisning Audio 2 portar Vid inkoppling av 2 portar till 1 eller 2 svarsapparater. Svarsapparater kan kopplas i serie eller parallellt. Sätt ena Portapparaten som Master och den andra som Slav. Programmera endast från Master så fungerar den andra likadant. Oavsett vilken port man ringer ifrån kommer båda telefonerna att ringa och den som tar samtalet startar kommunikationen mellan port och svarande telefon. Endast dörren man ringt ifrån kommer öppnas då man trycker för öppning. Sätt som master eller slav. OBS! Vid inkoppling av 2 portpaneler med video krävs även P-switch Se manual Skyline VDS. Ver. 2.7 CityKit Audio/Video VDS axema Sida 9

10 Inkopplingsanvisning Video Montera 10 Kohms:motstånd mellan + och L i sista svarsapparaten. Montera varistor enl anv. på föregående sida. Traf. ref ON diod. Röd = < 300mA Grön = >300mA 18V Ver. 2.7 CityKit Audio/Video VDS axema Sida 10

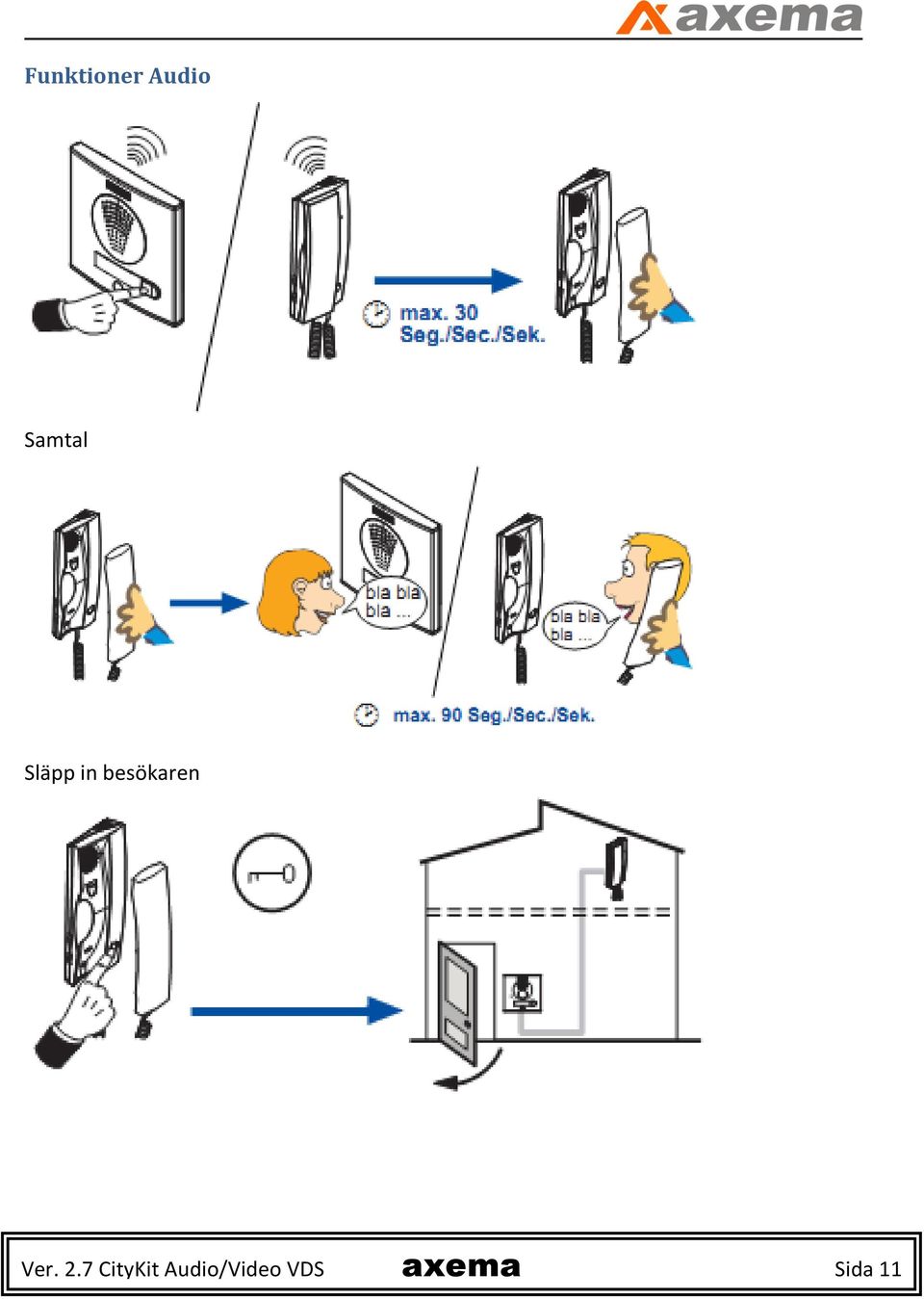

11 Funktioner Audio Samtal Släpp in besökaren Ver. 2.7 CityKit Audio/Video VDS axema Sida 11

12 Funktioner Video Ver. 2.7 CityKit Audio/Video VDS axema Sida 12

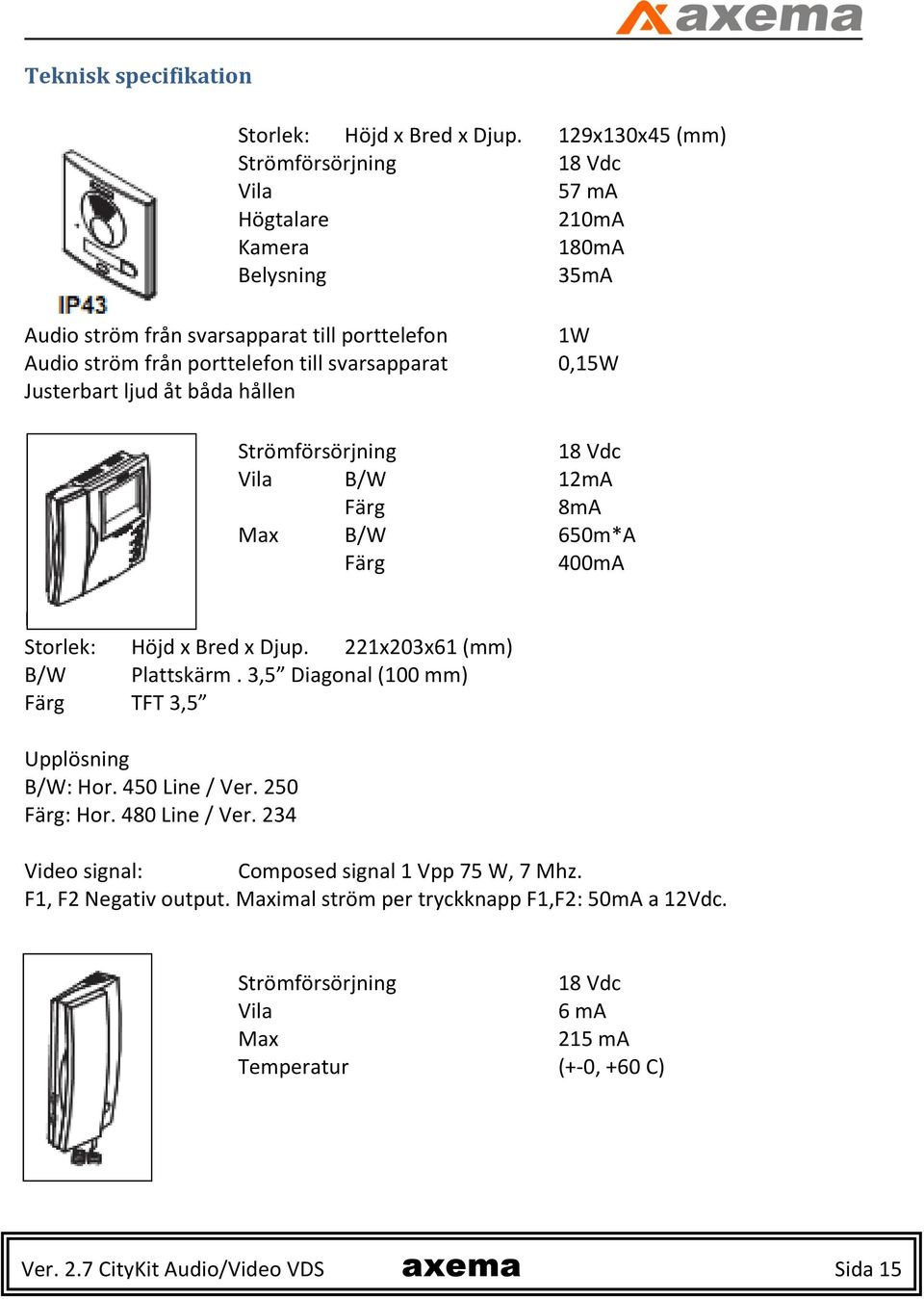

13 Knappar på svarsapparat audio Hög Låg Avstängd 2 olika Ringsignaler F = Funktionsknapp (ej använd). Nyckel = Öppnarknapp. Led lyser om avstängd. Ver. 2.7 CityKit Audio/Video VDS axema Sida 13
