1 Manual artnr. C4202 (infällt) & C4203 (utanpåliggande) ATLAS KODLÅS RUGGAD utanpåliggande Läs instruktionerna noggrant före installation och användande Sida 1

2 Introduktion ATLAS KODLÅS RUGGAD är ett stand-alone kodlås i zink med en bakgrundsupplyst knappssats. Kodlåset hanterar upp till 99 användarkoder med 4-8 siffror. Strömkälla Kodlåset drivs med en växel- eller likströmstransformator som ska ge 12-24V. Öppnaknapp (P.B.) Här kopplas öppnaknapp, med normalt öppet läge, in för att styra låsutgången. Kopplas mellan COM och P.B. Dörrmagnetkontakt (REED) Kopplas till magnetkontakt som är normalt sluten vid stängd dörr. Om dörren öppnas utan korrekt kod eller annan triggersignal (öppnaknapp), alternativt om dörren står öppen längre tid en tillåtet signaleras detta via larmutgången. Kopplas mellan REED och COM. Bygeln (pin1) behöver tas bort för att aktivera denna funktion. Sabotageswitch En normalt sluten switch på kodlåset för att larma vid eventuellt sabotage eller demontering av kodlåset. Aktiveras switchen skickas signal via larmutgången. Larmutgång Märkt med ALARM OUT. Maxbelastning på denna utgång är 12VDC / 500mA. Kopplas förslagsvis till ljuddon (sirén/summer) eller blinkande lampa som kallar på uppmärksamhet. Utgång till elektriskt lås En reläutgång som kopplas med fail-secure (normalt öppet) eller fail-safe (normalt slutet) elektriskt lås (max 24V / 3A). Extra reläutgång (AUX) En reläutgång som kopplas till valfri extrafunktion (door forced, individuell kod, ringklocka, sabotageswitch). Max belastning 24V / 3A, Sida 2

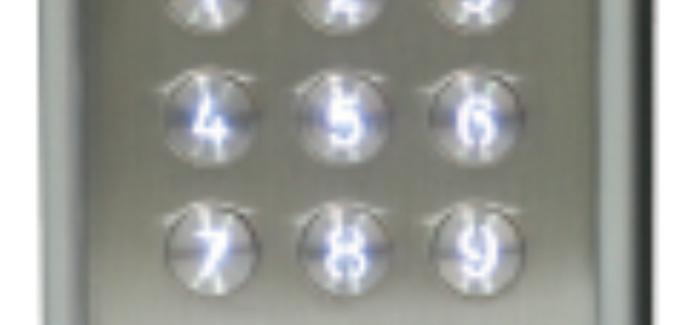

3 LED-indikatorer Ström (Röd / gul) Röd indikerar normalläge. Gul indikerar programmeringsläge. Upplåst Grönt indikerar att utsignal skickas för att låsa upp dörr. Blinkande grönt indikerar att dörrens magnetkontakt är aktiverad eller att det skickas ett larm. Extrautgång Gult indikerar att extrautgången är aktiverad. Framsida Sida 3

4 Programmering Observera att knappsatsen måste vara i normalt viloläge och sabotageswitchen får ej vara aktiverad innan programmering påbörjas. 1. Programmera eller ändra Masterkoden (fabrikskod = 1234): MMMM MMMM *00 kod # MMMM = fabrikskod kod = ny Masterkod 4-8 siffror 2. Programmera eller ändra användarkoder (fabriksinställning: Användare 01 = 3333): MMMM MMMM *XX kod XX = Användare nr kod = ny användarkod 3. Programmera eller ändra ytterligare användarkoder: MMMM MMMM *6YY kod YY = Användare nr kod = ny användarkod Not: Den ursprungliga kodlängden i systemet är fyra siffror. Kodernas längd är alltid samma antal siffror som Masterkoden. Exempel: Är Masterkoden 4 siffror så är övriga koder 4 siffror. Är Masterkoden 8 siffror så är övriga koder 8 siffror. 4. Programmering av öppningstid (fabriksinställning 5 sekunder): MMMM MMMM *20 TT # TT = sekunder TT = 00 on/off läge 5. Programmera eller ändra koden för extrautgången (fabriksinställt: Ingen kod): MMMM MMMM *40 kod # kod = ny kod för extrautgången 6. Ta bort användarkoder: MMMM MMMM *50 XX # XX = användarnummer XX = 00 = tag bort alla användarkoder 7. Aktivera/Inaktivera kodskydd (fabriksinställning = Inaktiverat): MMMM MMMM *51 # Not: Om kodskyddet är aktiverat så spärrar systemet möjligheten att mata in en kod igen i 30 sekunder. Detta sker om man matar in felaktig kod 5 gånger i rad, alternativt när det matats in 20 siffror i rad där den rätta koden inte finns med. Sida 4

5 8. Välj driftläge: MMMM MMMM *52 0# MMMM MMMM *52 1# 0 = Normalläge 1 = Upplåst läge Normalläge innebär normal funktionalitet, det vill säga att när en giltig användarkod matas in låses dörren upp under inställd öppettid (t.ex. 5 sekunder). I Upplåst Läge / Latch Mode: Genom att mata in upplåst läge koden ställs låset upp och förblir olåst tills koden matas in igen, då låses dörren. 9. Ställ in kodskydd (fabriksinställning: 20 felaktiga siffror i rad): MMMM MMMM *53 0# 20 felaktiga siffror i rad MMMM MMMM *53 1# 5 felaktiga koder i rad 10. Programmera Upplåst läge startkod: MMMM MMMM *54 BBBB# BBBB = Upplåst läge startkod 11. Ställ in larmutgångens läge: (Fabriksinställning: Inaktiverad) MMMM MMMM *55 C# C = 0, inaktiverad C = 1, kopplar door forced open till larmutgång C = 2, kopplar sabotagekontakt till larmutgång C = 3, både 1 och 2 enligt ovan 12. Ställ in larmutgångens aktiveringstid: MMMM MMMM *56 TTT# TTT = sekunder TTT = 000,växlande av/på 13. Ställ in extrautgångens funktion (Fabriksinställning: 7 extrautgången styrs av kod för extrautgången): MMMM MMMM *57 C# C = 0, inaktiverad C = 1, aktivera dörrlägesövervakning för extrautgång C = 2, aktivera felaktig kodinmatning för extrautgång C = 3, aktiverar * till extrautgång C = 4, sabotageswitch styr extrautgång C = 5, door forced styr extrautgången C = 6, låsreläet styr extrautgången C = 7, individuell kod för extautgången styr extrautgången Not: Vid aktiverande av funktion 1-5 måste extrautgångens dragtid sättas till mer än 1 Sida 5

6 sekund. SÄTT INTE extrautgångens dragtid till 000, då kommer den att fela. Se punkt 14 nedan. 14. Ställ in extrautgångens dragtid (fabriksinställning = Växlande Läge / Latch Mode) MMMM MMMM *58 TTT# TTT = sekunder TTT = 000, on/off läge 15. Fabriksåterställ systemet 1. Koppla ur strömmen. 2. Flytta bygeln (pin 2) till restore system. 3. Koppla in strömmen, summern kommer att ljuda. 4. Koppla ur strömmen. 5. Flytta tillbaka restore system-bygeln till ursprunglig position. 6. Koppla in strömmen. 7. Allt, inklusive samtliga koder, har nu återgått till fabriksinställning. VARNING: Efter att ha utfört ovanstående operationer (punkt 15) så kommer systemet att ha fabriksinställt alla användarkoder, Masterkoden och extrautgångens kod. Kodlåset kommer att vara fullständigt fabriksinställt, som vid nyleverans. Sida 6

7 Beskrivning av anslutningspunkter Anslutningspunkter Beskrivning Kommentar NC Normally Closed Lock Output Kopplas till lås med omvänd funktion LOCK OUT COM Gemensam anslutning Jordanslutning (-) NO Normally Opened Lock Output Kopplas till lås med rättvänd funktion AC/DC AC/DC strömingång Koppas till AC/DC 12-24V AC/DC AC/DC strömingång strömmatning AL OUT (-) Larmutgång, minus(-) Sirén, blinkande lampa eller dylikt kopplas från + till AL out (-). P.B. Öppnaknapp Kopplas till normalt öppen öppnaknapp COM Gemensam anslutning för magnetkontakt och öppnaknapp Jordanslutning (-) för magnetkontakt och öppnaknapp REED Magnetkontakt Kopplas till magnetkontakt AUX OUT NC COM NO Normally Closed Auxiliary Output Gemensam anslutning Normally Opened Lock Output För att koppla till andra externa system/säkerhetssystem Sida 7

8 Inkopplingsexempel Sida 8
