EVCO Instrumentbeskrivning EVK204 med HACCP-larm och energisparläge
|
|
- Solveig Isaksson
- för 8 år sedan
- Visningar:
Transkript
1 EVCO Instrumentbeskrivning EVK204 med HACCP-larm och energisparläge
2 Generella data *Mått front 75 x 33 mm, djup 73 mm *Spänning 230 VAC *Programmering sker från instrumentets framsida *4 reläer, 1 x 16A@250VAC Kompressor 3 x 8A@250VAC Avfrostning, fläkt, samt fjärde utgång Installation *Mätområde NTC -40,0 till 105,0 C PTC -50,0 till 150,0 C *Seriell port ModBus för anslutning till övervakningssystem eller programmeringsnyckel *Avfrostning kan programmeras i intervall, längd och på förångartemperatur Instrumentet är avsett för infällt montage i panel, håltagning 71x29 mm och monteras med medlevererade snabbsnäppfjädrar. Omgivande temperatur bör ligga mellan 0 och +55 C. Undvik att placera instrumentet där det utsätts för hög fuktighet eller kondens och ordna med viss ventilation runt instrumentet för kylning. Elektrisk inkoppling Så snart spänning kopplas på till instrumentet utförs en självkontroll varvid alla indikatorer blinkar. Härefter startar instrumentet och visar drifttemperaturen. Utgångsreläerna har spänningsfria kontakter. Maximal belastning för det inbyggda kompressorreläet är 10A@250VAC. Vid högre last erfordras extern kontaktor. Sätta på/stänga av manuellt Håll inne i 4 sekunder. Knappsatsen måste vara upplåst. 2
3 Display Vad som skall visas i displayen väljs med parameter P5, enligt nedan. När P5 = 0 visas rumsgivarens värde P5 = 1 visas börvädet P5 = 2 visas förångargivarens värde P5 = 3 visas rumsgivarens värde förångargivarens värde P5 = 4 visas aux-givarens värde (om P4=1 eller 2) Läsa av rumsgivarens värde Knappsatsen måste vara upplåst. Håll in i 2 sekunder. Använd eller för att välja Pb1. Tryck på. För att avsluta, tryck på igen. Använd eller för att bläddra fram normal visning eller vänta i ca 60 sekunder så återgår instrumentet till normal visning. Läsa av förångargivarens värde Knappsatsen måste vara upplåst. Håll in i 2 sekunder. Använd eller för att välja Pb2. Tryck på. För att avsluta, tryck på igen. Använd eller för att bläddra fram normal visning eller vänta i ca 60 sekunder så återgår instrumentet till normal visning. Läsa av aux-givarens värde Knappsatsen måste vara upplåst. Håll in i 2 sekunder. Använd eller för att välja Pb3. Tryck på. För att avsluta, tryck på igen. Använd eller för att bläddra fram normal visning eller vänta i ca 60 sekunder så återgår instrumentet till normal visning. Manuell avfrostning Kontrollera att knappsatsen är upplåst. Aktivera genom att hålla in i ca 4 sekunder. Om funktionen stoppa avfrostning på temperatur är aktiverad (parameter P3 = 1) och förångargivarens temperatur överstiger stopptemperaturen (d2) kan manuell avfrostning inte startas. Tända/släcka belysning manuellt Tryck på. Värmeslinga Endast om parameter u1=1. Håll intryckt i 2 sekunder. Värmeslingan aktiveras i den tid som bestämts med parameter u6. Manuell aktivering av aux-givaren 3
4 Endast om parameter u1=2. Tryck på. Låsa knappsats För att låsa knappsatsen, håll inne och samtidigt under 2 sekunder. Loc visas i displayen. Knappsatsen låses och inga funktioner bortsett från belysning kan aktiveras. För att låsa upp knappsatsen håll inne och samtidigt i 2 sekunder. UnL visas i displayen. Summer Tryck på valfri knapp för att tysta summern. Om parameter u1 = 4 och u4 = 1 så inaktiveras även larmet. Börvärde Kort tryck på, symbolen börjar blinka och aktuellt börvärde visas i displayen. Använd eller för att ändra börvärdet. Tryck eller vänta i 15 sekunder. Instrumentet återgår till normal drift med det nya börvärdet. Parameterinställning För att få tillgång till parameterlistan: Tryck in och samtidigt i ca 4 sekunder. PA visas i displayen. Kort tryck på. Använd eller för att ställa in värdet -19. Tryck in eller vänta 15 sekunder. Tryck in och samtidigt ca 4 sekunder tills SP visas i displayen. För att välja parameter: Tryck in eller för att bläddra i parameterlistan. För att ändra ett värde på en parameter: Kort tryck på. Använd eller för att erhålla önskat värde. För att avsluta programmeringen: Tryck in och samtidigt i ca 4 sekunder eller vänta i ca 60 sekunder. Slå AV/PÅ strömförsörjningen till instrumentet för att verkställa ändringar i parameterlistan. Fabriksinställningar Parameterlistan kan återställas till fabriksinställning. Tryck in och samtidigt i ca 4 sekunder. PA visas i displayen. Kort tryck på. Använd eller för att ställa in värdet 743. Tryck på eller vänta 15 sekunder. Tryck in och samtidigt i ca 4 sekunder. def visas i displayen. Kort tryck på. Använd eller för att ställa in värdet 149. Tryck på eller vänta 15 sekunder. Instrumentet kommer att blinka def i 4 sekunder och sen återgå till normal drift med fabriksinställningar. Denna procedur bör endast göras om man är säker på att fabriksinställningarna stämmer för applikationen. Notera att även inställning för givartyp ändras ifall PTC-givare är monterad. 4
5 HACCP Instrumentet kan lagra up till 3 HACCP-larm och visa följande information: kritiskt värde larmtid (från 1 minut till 99 timmar och 59 minuter) Larmkoder: AL = Lågt temperaturlarm (se A0, A1 och A2) AH = Högt temperaturlarm (se A3, A4 och A5) id = Dörrkontakt (se i0, i1 och i4). Instrumentet kan registrera låglarm och höglarm på rumsgivaren (par A0 och A3=0) eller på auxgivaren förutsatt att det är den givaren som visas i displayen (par P4=1 och A0=2 och A3=1). Instrumentet lagrar bara larminformationen om det kritiska värdet är större än tidigare lagrat värde. Instrumentet registrerar inga larm om det är i stand-by. För att se HACCP-larm i displayen: Tryck på i 2 sekunder. Tryck sedan eller för att välja LS. Kort tryck på. Displayen kommer då att visa en av ovanstående larmkoder. För att välja HACCP-larm tryck eller (för att välja till exempel AH ). Kort tryck på. Följande information visas i rullande ordning i displayen (1 sekund var): 8,0 Kritiska värdet är 8,0ºC. dur Larmtid (hur länge larmet pågick) kommer snart att visas h01 Larmet pågick 1 timme (fortsättning ) n15 och 15 minuter. Alltså totalt 1 timme och 15 minuter. AH Valt larm. För att avsluta, tryck först på. Låt sedan knappsatsen vara i ca 60 sekunder. För att ta bort HACCP-larm: Håll inne i 2 sekunder. Tryck sedan på eller för att välja rls. Kort tryck på. Tryck på eller inom 15 sekunder för att välja 149. Tryck på eller rör inte knappsatsen i 15 sekunder. Displayen kommer att blinka ---- i 4 sekunder och HACCP-symbolen kommer att släckas. Gångtidsräknare kompressor Instrumentet kan registrera 9999 timmar, sedan kommer 9999 blinka i displayen. Visa tidräknare i displayen: Tryck in i 2 sekunder. Tryck sedan på eller för att välja CH. Tryck på. För att avsluta tryck igen eller rör inte instrumentet i ca 60 sekunder. Nollställa tidräknare: Tryck in i 2 sekunder. Tryck sedan på eller för att välja rch. Kort tryck på. Använd eller för att välja 149. Tryck eller rör inte instrumentet i ca 15 sekunder. Displayen kommer att blinka ---- i 4 sekunder och sedan avsluta proceduren. 5
6 Symboler Kompressor. Lyser när kompressorutgången är aktiv. Blinkar vid modifiering av börvärdet eller vid fördröjning, se par C0, C1, C2 och i7. Avfrostning. Lyser när avfrostningsutgången är aktiv. Blinkar vid fördröjning, se par C0, C1, C2, d7 och da. Fläkt. Lyser när fläktutgången är aktiv. Blinkar när fördröjning är aktiverad (avrinning), se par F3. HACCP-larm. Lyser när det finns larminformation. Blinkar om instrumentet lagrat minst ett nytt larm. Underhåll. Lyser när kompressorn behöver underhållas, se par C10. Stand-by. Lyser om instrumentet är i viloläge. Celsius. Lyser när temperaturen mäts i Celsius, se par P2. Blinkar om energisparfunktionen är igång, se par r4 och i5. Fahrenheit. Lyser när temperaturen mäts i Fahrenheit, se par P2. Blinkar om energisparfunktionen är igång, se par r4 och i5. Flerfunktionssymbol. Om u1=0 lyser symbolen då belysningen aktiverats manuellt. Blinkar om belysningen aktiverats från dator, se par i0. Om u1=1,4,5,6 eller 7 lyser symbolen då fjärde utgången är aktiv. Om u1=2 lyser symbolen då aux-givaren aktiverats manuellt. Blinkar om aux-givaren aktiverats från dator, se par i5. Om u1=3 lyser symbolen då kompressor 2 är aktiv. Blinkar vid fördröjning av kompressor 2, se par C9. Larm. Lyser vid aktivt larm. Loc Visas i displayen när knappsatsen är låst, se par r3 och avsnittet om låst knappsats Visas i displayen när värde inte finns att tillgå (t.ex. om en utgång är inaktiverad). 6
7 Larm AL = Lågt temperaturlarm (se A0, A1 och A2) AH = Högt temperaturlarm (se A3, A4 och A5) id = Dörrkontakt (se i0, i1 och i4). ia = Multifunktionsingång (endast om P4=3)(se i5 och i6) Om i5=4 stoppas kompressorn. isd = Låst instrumentlarm (endast om P4=3)(se i5, i7, i8 och i9) COH = Överhettad kondensor (endast om P4=3)(se C6) CSd = Kompressorn låst (endast om P4=3)(se C7) Kompressorn och fläkten stoppas. När orsaken till larmet åtgärdats kommer instrumentet att återgå till normal drift, med undantag för isd och CSd-larm. För att få bort dessa larm, stäng av och sätt på spänningen till instrumentet. Pr1 = fel på rumsgivaren (se par P0). Vad som händer med kompressorn regleras med parametrar C4 och C5. Om u1=5 eller 6 kommer fjärde utgången inaktiveras. Om u1=4 aktiveras larmet. Pr2 = fel på förångargivaren. Om P3=1 och d8=2 kommer instrumentet arbeta som om d8=0. Om F0=3 eller 4 kommer instrumentet arbeta som om F0=2. Om u1=4 aktiveras larmet. Pr3 = fel på aux-givaren (endast om P4=1 eller 2). Om u1=4 aktiveras larmet. När orsaken till larmet åtgärdats kommer instrumentet att återgå till normal drift. 7
8 Parameterinställningar EVK204N9VXBS PA Min Max Enhet Förinställt SP Börvärde r1 r2 C/ F 0,0 GIVARE CA1 Kalibrering rumsgivare -25,0 25,0 C/ F 0,0 CA2 Kalibrering förångargivare -25,0 25,0 C/ F 0,0 CA3 Kalibrering aux-givare (P4=1 eller 2) -25,0 25,0 C/ F 0,0 P0 Typ av givare: 0=PTC, 1=NTC P1 Visa decimalkomma: 0=Nej, 1=Ja P2 Celsius/Fahrenheit: 0= C, 1= F P3 Funktion förångargivare =Ej aktiverad 1=Styr avfrostning och förångarfläkt 2=Styr förångarfläkt P4 Funktion fjärde ingång =Ej aktiverad 1=ingång (aux-givare,rumsgivare) 2=ingång (aux-givare, förångargivare) 3=digital ingång (multifunktionsingång) P5 Visas i display under normal drift =Rumstemperatur 1=Börvärde 2=Förångartemperatur 3=Rumstemp - förångartemp 4=aux-givartemperatur (om P4=1 eller 2) P6 Visas i distansdisplayen under normal drift =Rumstemperatur 1=Börvärde 2=Förångartemperatur 3=Rumstemp - förångartemp 4=aux-givartemperatur (om P4=1 eller 2) REGULATOR r0 Differens börvärde 0,1 15,0 C/ F 2,0 r1 Undre gräns för inställning av börvärde r2 C/ F -50,0 r2 Övre gräns för inställning av börvärde r1 99,0 C/ F 50,0 r3 Lås börvärde: 0=Nej, 1= Ja r4 Temperaturökning vid energisparfunktion (endast om P4=3 och i5=2 eller 3) 0,0 99,0 C/ F 0,0 SKYDD KOMPRESSOR C0 Fördröjning vid spänning på till instrument min 0 C1 Fördröjning mellan 2 cykler (på/på) min 5 C2 Fördröjning mellan av/på kompressor (tryckutjämning) min 3 C3 Fördröjning vid på/av kompressor sek 0 C4 Tid kompressor är av vid givarfel, se även C min 10 C5 Tid kompressor är på vid givarfel, se även C min 10 C6 Börvärde kondensorlarm (endast om P4=2) 0,0 200,0 C/ F 80,0 C7 Börvärde kondensorlarm där kompressorn stoppas (endast om P4=2) 0,0 200,0 C/ F 90,0 C8 Fördröjning kondensorlarm (om P4=2) 0 15 min 1 C9 Fördröjning av kompressor 2 efter start av kompressor 1 (endast om u1=3) sek 5 C10 Antal timmar till service av kompressor 0=Ej aktiverad tim

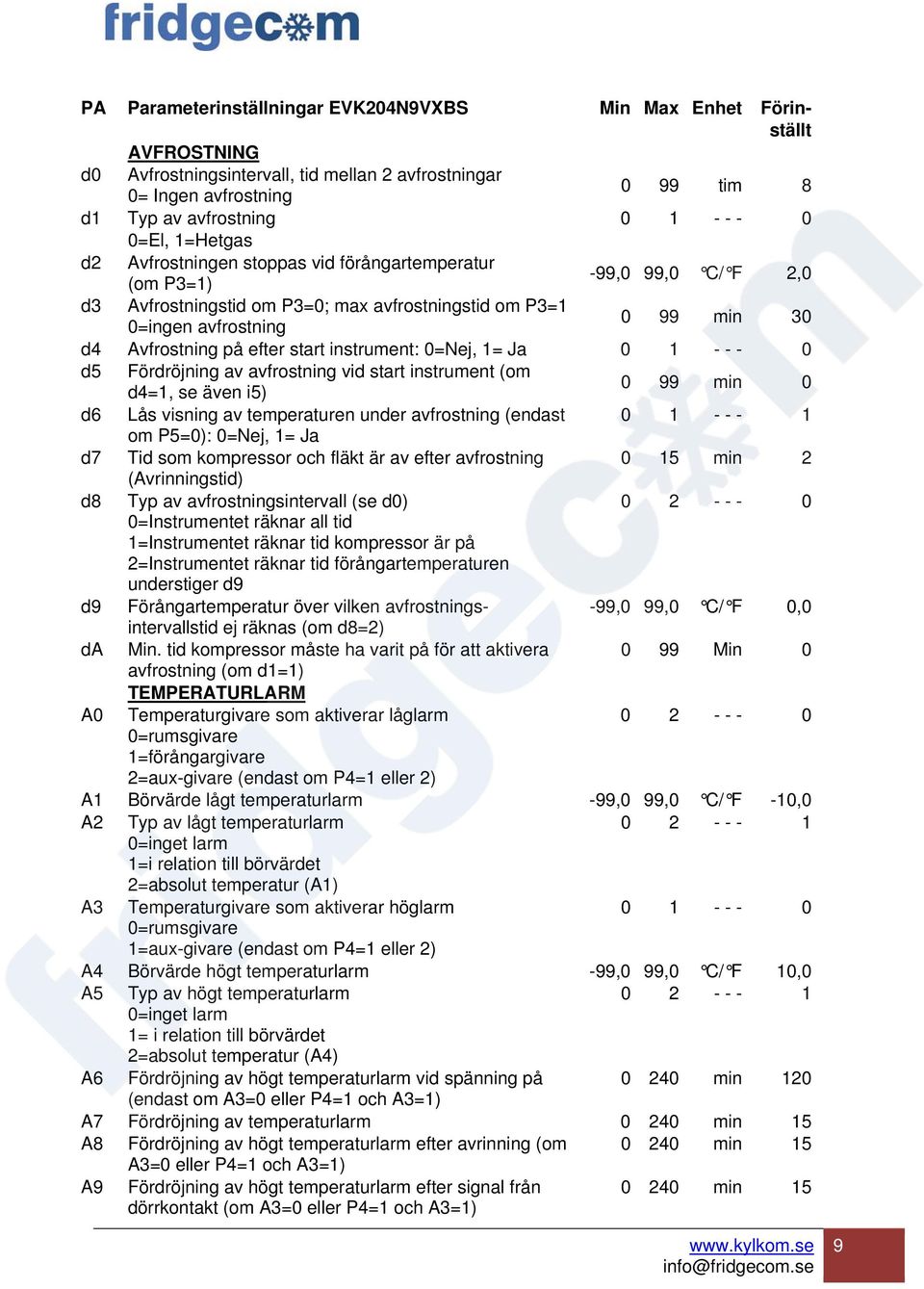

9 PA Parameterinställningar EVK204N9VXBS Min Max Enhet Förinställt AVFROSTNING d0 Avfrostningsintervall, tid mellan 2 avfrostningar 0= Ingen avfrostning 0 99 tim 8 d1 Typ av avfrostning =El, 1=Hetgas d2 Avfrostningen stoppas vid förångartemperatur (om P3=1) -99,0 99,0 C/ F 2,0 d3 Avfrostningstid om P3=0; max avfrostningstid om P3=1 0=ingen avfrostning 0 99 min 30 d4 Avfrostning på efter start instrument: 0=Nej, 1= Ja d5 Fördröjning av avfrostning vid start instrument (om d4=1, se även i5) 0 99 min 0 d6 Lås visning av temperaturen under avfrostning (endast om P5=0): 0=Nej, 1= Ja d7 Tid som kompressor och fläkt är av efter avfrostning 0 15 min 2 (Avrinningstid) d8 Typ av avfrostningsintervall (se d0) =Instrumentet räknar all tid 1=Instrumentet räknar tid kompressor är på 2=Instrumentet räknar tid förångartemperaturen understiger d9 d9 Förångartemperatur över vilken avfrostningsintervallstid -99,0 99,0 C/ F 0,0 ej räknas (om d8=2) da Min. tid kompressor måste ha varit på för att aktivera 0 99 Min 0 avfrostning (om d1=1) TEMPERATURLARM A0 Temperaturgivare som aktiverar låglarm =rumsgivare 1=förångargivare 2=aux-givare (endast om P4=1 eller 2) A1 Börvärde lågt temperaturlarm -99,0 99,0 C/ F -10,0 A2 Typ av lågt temperaturlarm =inget larm 1=i relation till börvärdet 2=absolut temperatur (A1) A3 Temperaturgivare som aktiverar höglarm =rumsgivare 1=aux-givare (endast om P4=1 eller 2) A4 Börvärde högt temperaturlarm -99,0 99,0 C/ F 10,0 A5 Typ av högt temperaturlarm =inget larm 1= i relation till börvärdet 2=absolut temperatur (A4) A6 Fördröjning av högt temperaturlarm vid spänning på min 120 (endast om A3=0 eller P4=1 och A3=1) A7 Fördröjning av temperaturlarm min 15 A8 Fördröjning av högt temperaturlarm efter avrinning (om min 15 A3=0 eller P4=1 och A3=1) A9 Fördröjning av högt temperaturlarm efter signal från dörrkontakt (om A3=0 eller P4=1 och A3=1) min 15 9
10 PA Parameterinställningar EVK204N9VXBS Min Max Enhet Förinställt FLÄKT F0 Fläktaktivitet under normal drift =Av 1=På 2=Följande kompressor 3=Enligt F1 4=Av om kompressorn är av; annars enligt F1 F1 Förångartemperatur över vilken fläkten stängs av -99,0 99,0 C/ F -1,0 (endast om F0=3 eller 4) F2 Fläktaktivitet under avfrostning och avrinning =Av 1=På (vi rekommenderar att d7=0) 2=Enligt F0 F3 Fördröjning av fläkt efter avrinning 0 15 min 2 DIGITALA INGÅNGAR i0 Funktion dörrkontakt, se även i =Ej aktiverad 1=Belysningen aktiveras (om u1=0) 2=Fläkten stängs av (se i3) 3=Kompressor och fläkt stängs av (se i3) 4=Fläkten stängs av och belysningen aktiveras 5=Kompressor och fläkt stängs av och belysningen aktiveras i1 Typ av dörrkontakt =NO (ingång aktiv med stängd dörr) 1=NC (ingång aktiv med öppen dörr) i2 Fördröjning av larm från dörrkontakt min 30-1=Inget larm i3 Maxtid som kompressor och fläkt är påverkade av min 15 dörrkontakt -1=Funktion bortkopplad i4 Larmet lagras: 0=Nej, 1=Ja i5 Funktion multifunktionsingång (endast om P4=3): =Ingen funktion 1=Avfrostning aktiveras efter d5 minuter 2=Energisparläge 3=Dörrstägning belysningen bryts (om u1=0 och har aktiverats manuellt) och energisparläget aktiveras, se även r4 4=Larm efter en viss tid, som regleras med i7, kommer displayen visa ia och summern ljuder 5=Aktivera manostart kompressorn stannar, displayen visar ia och summern ljuder, se även i7, i8 och i9 6=Aktivera aux-utgång (om u1=2) 7=Stäng av instrumentet i6 Typ av kontakt, multifunktionsingång (om P4=3) 0=NO (ingång aktiv med stängd dörr) 1=NC (ingång aktiv med öppen dörr)
11 i7 Fördröjning av multifunktionslarm om i5=4 (endast om min 0 P4=3) Fördröjning av kompressor efter multifunktionslarm om i5=5 (endast om P4=3) i8 Antalet multifunktionslarm för att låsa instrumentet (om P4=3 och i5=5) 0=Inget larm PA Parameterinställningar EVK204N9VXBS Min Max Enhet Förinställt i9 Tid utan larm som måste passera för att nollställa min 240 larmräknaren (om P4=3 och i5=5) DIGITALA UTGÅNGAR u1 Funktion kopplad till fjärde utgången =BELYSNING par i0, i5 och u2 1=VÄRMESLINGA par u6 2=AUX-UTGÅNG par i5 och u2 3=KOMPRESSOR 2 par C9 4=LARMUTGÅNG par u3 och u4 5=DÖRRKONTAKT par u5 6=FÖRÅNGARVENTIL par u7 och u8 7=FÖRDRÖJNING AVFROSTNING par i5 u2 Möjligt att manuellt sätta på/av belysning eller auxutgång när instrumentet är i stand-by (endast om u1=0 eller 2): 0=Nej, 1=Ja u3 Polaritet larmutgång (om u1=4) =inaktiverad vid normal drift och aktiverad vid larm 1=aktiverad vid normal drift och inaktiverad vid larm u4 Avstängning av larm inkl. summer(endast om u1=4): =Nej, 1=Ja u5 Rumstemperatur över vilken värmeslinga stängs av -99,0 99,0 C/ F -1,0 (endast om u1=5) u6 Tid för värmeslinga (om u1=1) min 5 u7 Rumstemperatur under vilken förångarventilen 0,0 99,0 C/ F 2,0 inaktiveras (i relation till börvärdet) (endast om u1=6) u8 Förångarventil kontakttyp (endast om u1=6) =NO (ventil aktiv med stängd kontakt) 1=NC (ventil aktiv med öppen kontakt) ANSLUTNING NÄTVERK (MODBUS) LA Instrumentadress Lb Baud rate (0=2400 baud, 1=4800 baud, 2=9600 baud, =19200 baud) LP Paritet =Ingen paritet 1=Udda 2=Jämna RESERVERAD E9 Reserverad
