1 ph-mätare model 8690 Manual (ver. 2.0)

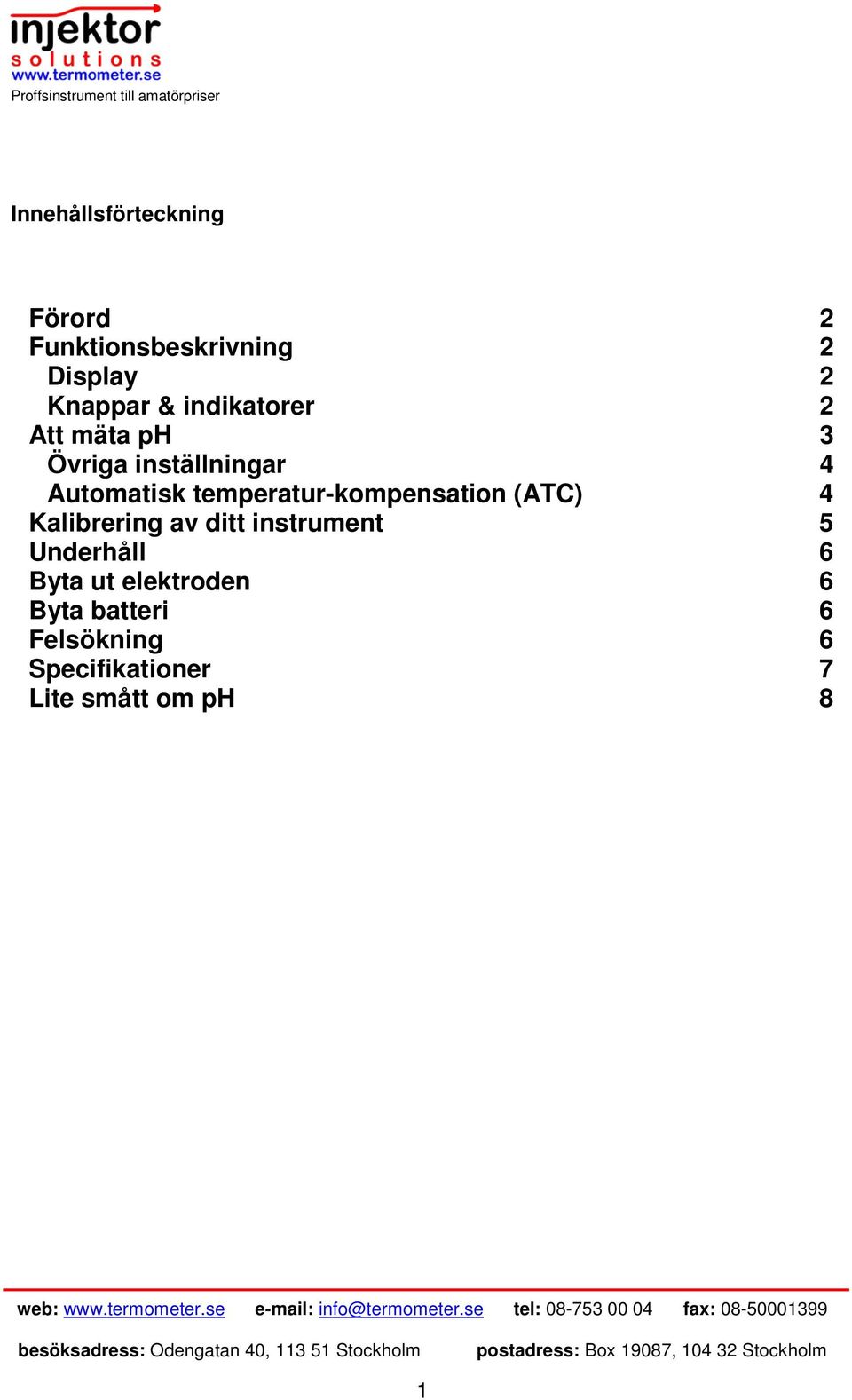

2 Innehållsförteckning Förord 2 Funktionsbeskrivning 2 Display 2 Knappar & indikatorer 2 Att mäta ph 3 Övriga inställningar 4 Automatisk temperatur-kompensation (ATC) 4 Kalibrering av ditt instrument 5 Underhåll 6 Byta ut elektroden 6 Byta batteri 6 Felsökning 6 Specifikationer 7 Lite smått om ph 8 1

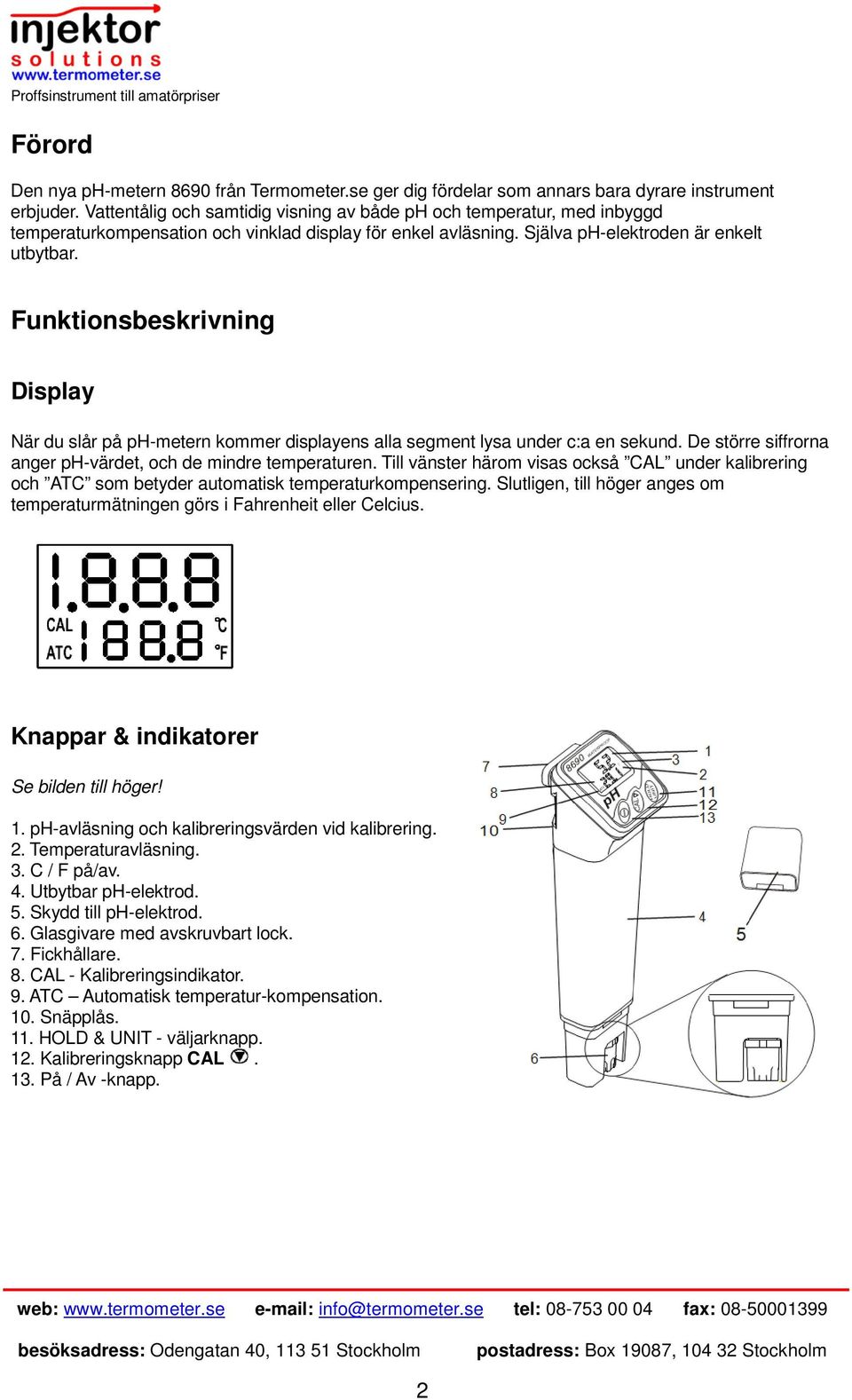

3 Förord Model: 8601A0-Meter Den nya ph-metern 8690 från Termometer.se ger dig fördelar som annars bara dyrare instrument erbjuder. Vattentålig och samtidig visning av både ph och temperatur, med inbyggd temperaturkompensation och vinklad display för enkel avläsning. Själva ph-elektroden är enkelt utbytbar. Funktionsbeskrivning Display När du slår på ph-metern kommer displayens alla segment lysa under c:a en sekund. De större siffrorna anger ph-värdet, och de mindre temperaturen. Till vänster härom visas också CAL under kalibrering och ATC som betyder automatisk temperaturkompensering. Slutligen, till höger anges om temperaturmätningen görs i Fahrenheit eller Celcius. Knappar & indikatorer Se bilden till höger! 1. ph-avläsning och kalibreringsvärden vid kalibrering. 2. Temperaturavläsning. 3. C / F på/av. 4. Utbytbar ph-elektrod. 5. Skydd till ph-elektrod. 6. Glasgivare med avskruvbart lock. 7. Fickhållare. 8. CAL - Kalibreringsindikator. 9. ATC Automatisk temperatur-kompensation. 10. Snäpplås. 11. HOLD & UNIT - väljarknapp. 12. Kalibreringsknapp CAL. 13. På / Av -knapp. 2

4 Att mäta ph Vi rekommenderar att du studerar denna manual innan du sätter igång att mäta med din nya ph-mätare. Börja med att alltid se till att elektrodens givare får stå i kranvatten i 24 timmar innan du använder din nya ph-mätare för första gången. Därefter, skall du se till att ph-givaren aldrig torkar ut. Vi rekommenderar att du förvarar givaren blötlagd - antingen genom att fylla den lilla plastkapseln som skyddar givaren, eller låta hela nederdelen stå i kranvatten. Under alla förhållanden, skall du åtminstone blötlägga givaren minst 30 minuter innan du skall mäta, så att du säkerställer att elektroden inte är uttorkad. 1. Avlägsna elektrodskyddet till ph-elektroden för att exponera den med givarhuvudet. Det är i sin ordning att det finns vit kristallbildning i skyddet eller på elektroden. 2. VIKTIGT! Skruva sedan av det lilla plastlocket som skyddar själva glasgivaren. 3. Doppa nu elektroden i den lösning du önskar mäta och rör om samtidigt för att stabilisera avläsningen. 4. Vid mätning syns en liten markering på displayen, " ", som blinkar medan instrumentet ställer in sig, och displayen visar både ph-värdet och aktuell temperatur på lösningen i C eller F: 5. Tryck på knappen för att låsa mätvärdet. Då slutar " " att blinka. 6. Stäng av instrumentet med - knappen. 7. Sätt tillbaka elektrodskyddet och förvara instrumentet med blötlagd givare som beskrivits ovan.. Sleep mode För att spara på batteriet, kommer ditt instrument automatiskt att stänga av sig efter c:a 20 minuter. Skulla du önska att så inte sker, kan du stänga av sleep mode. När instrumentet är avstängt, tryck på och samtidigt på Hold släpp sedan upp. 3

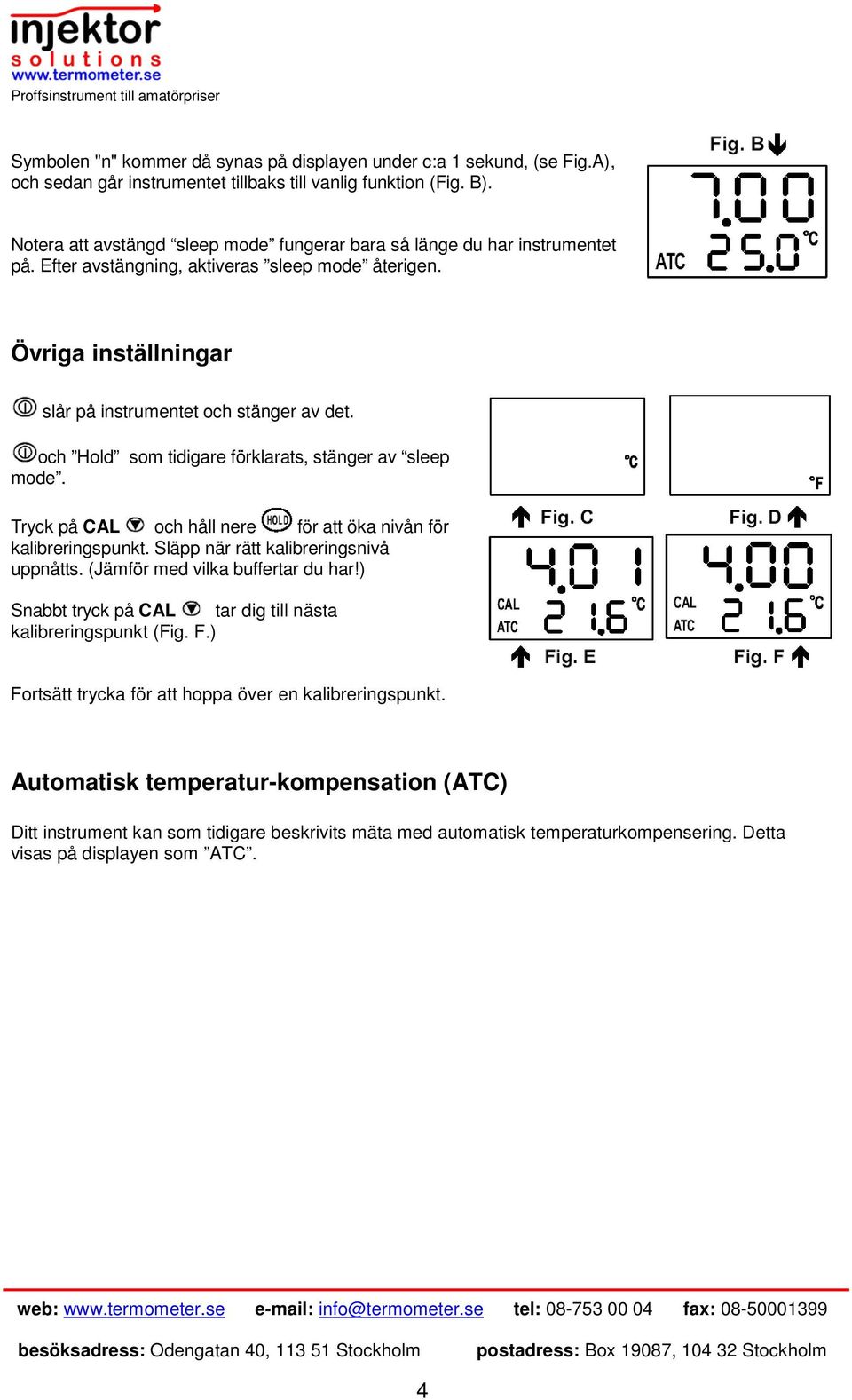

5 Symbolen "n" kommer då synas på displayen under c:a 1 sekund, (se Fig.A), och sedan går instrumentet tillbaks till vanlig funktion (Fig. B). Notera att avstängd sleep mode fungerar bara så länge du har instrumentet på. Efter avstängning, aktiveras sleep mode återigen. Övriga inställningar slår på instrumentet och stänger av det. och Hold som tidigare förklarats, stänger av sleep mode. Tryck på CAL och håll nere för att öka nivån för kalibreringspunkt. Släpp när rätt kalibreringsnivå uppnåtts. (Jämför med vilka buffertar du har!) Snabbt tryck på CAL tar dig till nästa kalibreringspunkt (Fig. F.) Fortsätt trycka för att hoppa över en kalibreringspunkt. Automatisk temperatur-kompensation (ATC) Ditt instrument kan som tidigare beskrivits mäta med automatisk temperaturkompensering. Detta visas på displayen som ATC. 4

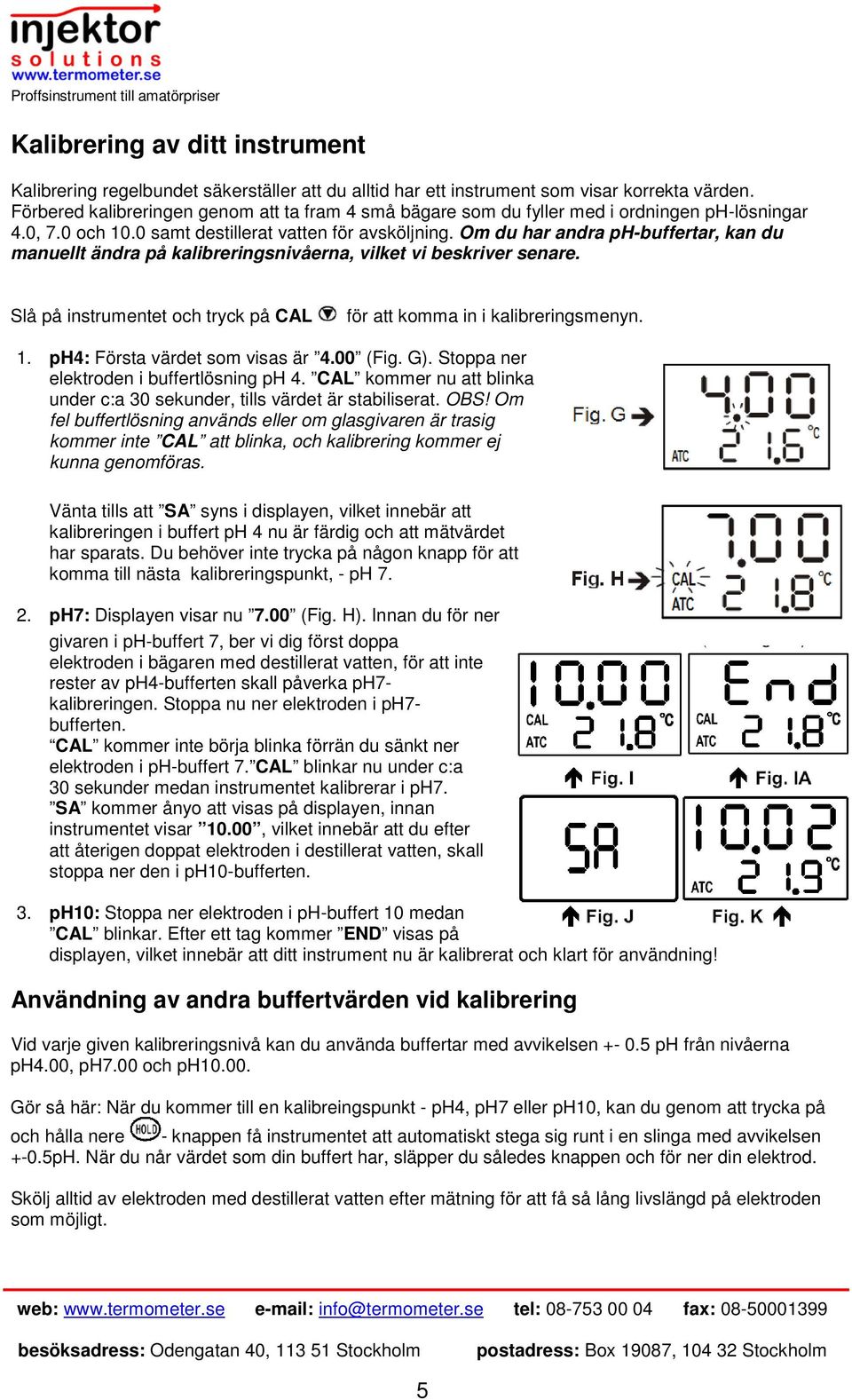

6 Kalibrering av ditt instrument Kalibrering regelbundet säkerställer att du alltid har ett instrument som visar korrekta värden. Förbered kalibreringen genom att ta fram 4 små bägare som du fyller med i ordningen ph-lösningar 4.0, 7.0 och 10.0 samt destillerat vatten för avsköljning. Om du har andra ph-buffertar, kan du manuellt ändra på kalibreringsnivåerna, vilket vi beskriver senare. Slå på instrumentet och tryck på CAL för att komma in i kalibreringsmenyn. 1. ph4: Första värdet som visas är 4.00 (Fig. G). Stoppa ner elektroden i buffertlösning ph 4. CAL kommer nu att blinka under c:a 30 sekunder, tills värdet är stabiliserat. OBS! Om fel buffertlösning används eller om glasgivaren är trasig kommer inte CAL att blinka, och kalibrering kommer ej kunna genomföras. Vänta tills att SA syns i displayen, vilket innebär att kalibreringen i buffert ph 4 nu är färdig och att mätvärdet har sparats. Du behöver inte trycka på någon knapp för att komma till nästa kalibreringspunkt, - ph ph7: Displayen visar nu 7.00 (Fig. H). Innan du för ner givaren i ph-buffert 7, ber vi dig först doppa elektroden i bägaren med destillerat vatten, för att inte rester av ph4-bufferten skall påverka ph7- kalibreringen. Stoppa nu ner elektroden i ph7- bufferten. CAL kommer inte börja blinka förrän du sänkt ner elektroden i ph-buffert 7. CAL blinkar nu under c:a 30 sekunder medan instrumentet kalibrerar i ph7. SA kommer ånyo att visas på displayen, innan instrumentet visar 10.00, vilket innebär att du efter att återigen doppat elektroden i destillerat vatten, skall stoppa ner den i ph10-bufferten. 3. ph10: Stoppa ner elektroden i ph-buffert 10 medan CAL blinkar. Efter ett tag kommer END visas på displayen, vilket innebär att ditt instrument nu är kalibrerat och klart för användning! Användning av andra buffertvärden vid kalibrering Vid varje given kalibreringsnivå kan du använda buffertar med avvikelsen ph från nivåerna ph4.00, ph7.00 och ph Gör så här: När du kommer till en kalibreingspunkt - ph4, ph7 eller ph10, kan du genom att trycka på och hålla nere - knappen få instrumentet att automatiskt stega sig runt i en slinga med avvikelsen +-0.5pH. När du når värdet som din buffert har, släpper du således knappen och för ner din elektrod. Skölj alltid av elektroden med destillerat vatten efter mätning för att få så lång livslängd på elektroden som möjligt. 5

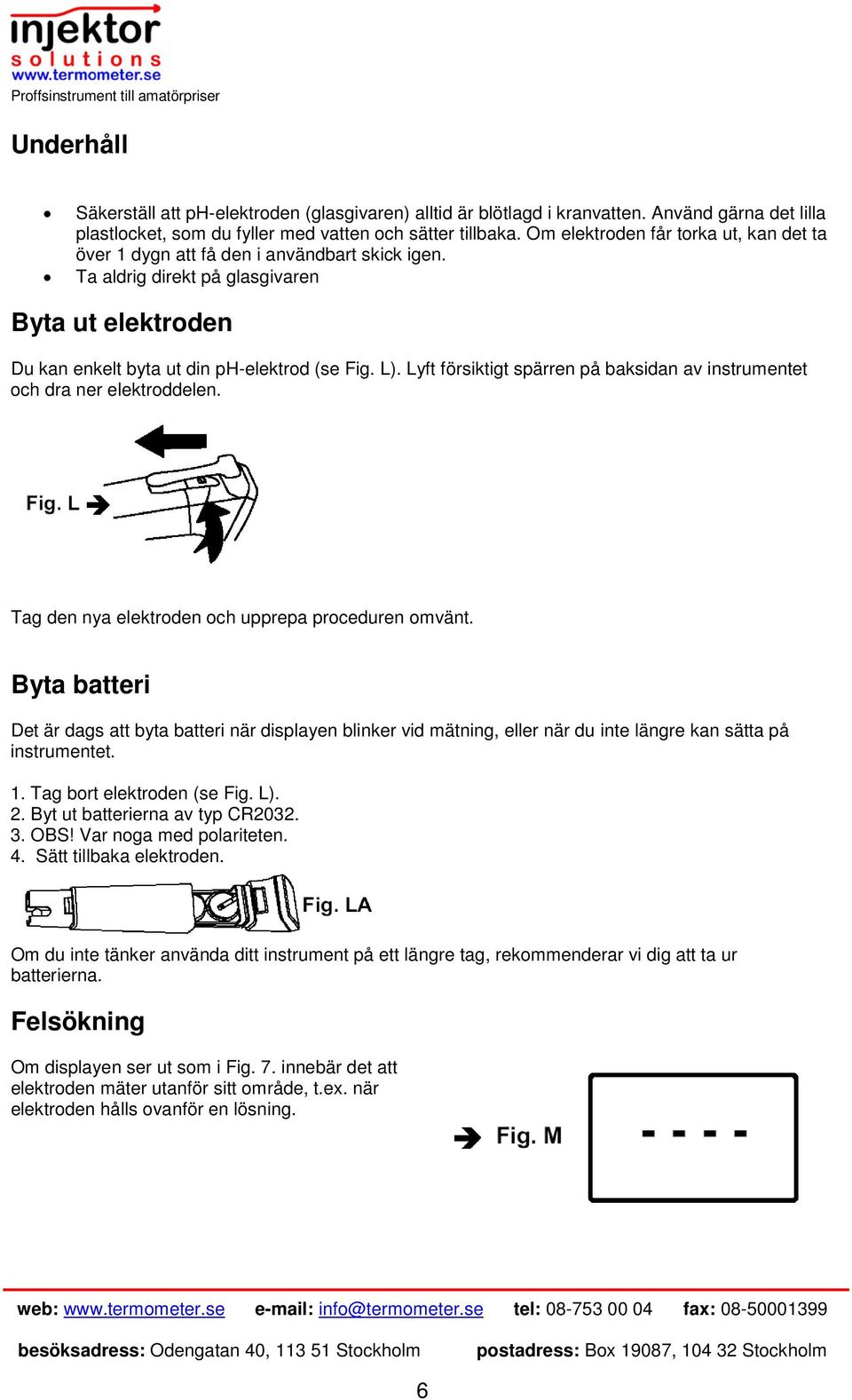

7 Underhåll Säkerställ att ph-elektroden (glasgivaren) alltid är blötlagd i kranvatten. Använd gärna det lilla plastlocket, som du fyller med vatten och sätter tillbaka. Om elektroden får torka ut, kan det ta över 1 dygn att få den i användbart skick igen. Ta aldrig direkt på glasgivaren Byta ut elektroden Du kan enkelt byta ut din ph-elektrod (se Fig. L). Lyft försiktigt spärren på baksidan av instrumentet och dra ner elektroddelen. Tag den nya elektroden och upprepa proceduren omvänt. Byta batteri Det är dags att byta batteri när displayen blinker vid mätning, eller när du inte längre kan sätta på instrumentet. 1. Tag bort elektroden (se Fig. L). 2. Byt ut batterierna av typ CR OBS! Var noga med polariteten. 4. Sätt tillbaka elektroden. Om du inte tänker använda ditt instrument på ett längre tag, rekommenderar vi dig att ta ur batterierna. Felsökning Om displayen ser ut som i Fig. 7. innebär det att elektroden mäter utanför sitt område, t.ex. när elektroden hålls ovanför en lösning. 6

8 Specifikationer Specifikationer Mätområde Upplösning 0.01 ph Noggrannhet +/- 25 C. Mått 42x149x37 mm Display 4 siffror Temperaturkompensering mellan + 5 C och +50 C. Noggrannhet: +/- 0.3 C 7

9 Lite smått om ph För att mäta ph behövs en ph-indikator eller bättre; en ph-mätare. Vad är ph-värde och varför mäter man då ph? ph-talet är ett mått på surhetsgraden i en lösning. Surhetsgraden bestäms i sin tur av vätejonkoncentrationen. ph anges i en s.k. logaritmisk skala, så skillnaden mellan t.ex. ph 3 och ph 4 innebär att vätejonkoncentrationen är 10 gånger högre i ph 3. Några olika ph-värden: Batterisyra ~ ph 0 Magsyra ~ ph 1 Apelsinjuice ~ ph 4 Destillerat vatten ~ ph 7 Kristallsoda ~ ph 13 ph-värdet påverkas också av temperaturen i lösningen. Du skall alltid använda en ph-mätare med inbyggd temperaturkompensation. Allt detta sammantaget gör ph-mätningar beydligt mer komplicerade än t.ex. temperaturmätning. P.g.a. att ph-givare har låg repeterbarhet, d.v.s för en given ph-koncentration kommer de visa olika värden över tiden, MÅSTE en ph-mätningen ALLTID föregås av en kalibrering. Det går till så att man först låter ph-givaren blötläggas ett antal timmar, gärna i vanligt kranvatten, innan du gör en kalibrering. Man skiljer på 1-, 2- och 3-punktskalibreringar. Vi rekommenderar inte 1- punktskalibreringar, då linjäriteten (läs noggrannheten) blir bristfällig. Kalibrering av ph-mätare går till så här; ta fram referensbuffertar, ph 4,00, ph 7,00 och ph 10,00. Du bör dessutom ha en bägare med destillerat (avjoniserat vatten), som du sköljer ph-givaren med innan du använder nästa buffert... Häll upp några cl av varje buffert i 3 olika glas. Följ sedan instruktionerna på ph-mätarens display och för ner ph-givaren i tur och ordning. Kontrollera att kalibreringen godkänts - det bör stå "OK" efter varje moment på displayen. 8
