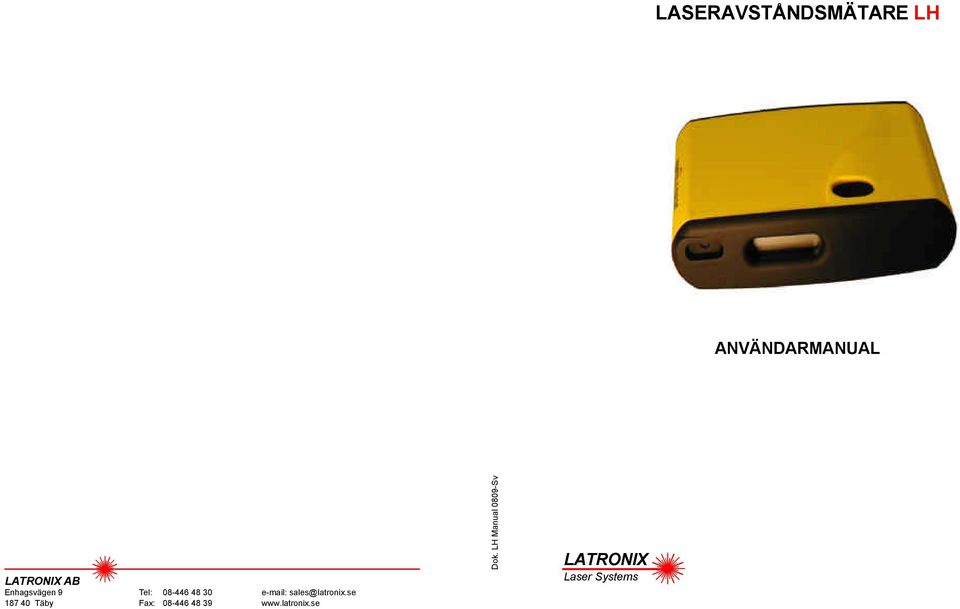

1 LASERAVSTÅNDSMÄTARE LH ANVÄNDARMANUAL LATRONIX AB Enhagsvägen 9 Tel: sales@latronix.se Täby Fax: Dok. LH Manual 0809-Sv LATRONIX Laser Systems

2 Besök gärna vår hemsida på adressen Här finner Ni mer information om vårt företag och våra produkter!

3 Tack för Ert köp av vår avståndsmätare Produktens serienummer är: Garanti Latronix lämnar 12 månaders garanti från leveranstiden för fel på produkten som kan hänföras till konstruktions- eller fabrikationsfel. Garantin gäller under förutsättning att produkten används med normal varsamhet och på avsett sätt. LH SERIEN LASERAVSTÅNDSMÄTARE är de perfekta instrumenten för polis, räddningstjänst, ingenjörer, byggnadsarbetare, kranmontörer, telearbetare, jägare, golfare, idrottare mfl... Användning Den lättanvända ergonomiskt utformade och mycket prisvärda avståndsmätaren eliminerar gissningar och tillåter enkel, snabb och noggrann bestämning av avstånd, höjd och vinklar.

LH SERIEN LASERAVSTÅNDSMÄTARE är de perfekta instrumenten för polis, räddningstjänst, ingenjörer, byggnadsarbetare, kranmontörer, telearbetare, jägare, golfare,

4 1 Produktbeskrivning Objektsökare Titta genom sökaren och rikta in den röda punkten på mätobjektet. Rödpunktssiktet syns endast i sökaren och ej på mätobjektet. Själva mätningen sker med en ofarlig osynlig (IR) laserstråle. Avståndsknapp Tryck ner avståndsknappen för att få fram ett avstånd, höjd eller vinkel beroende på vad instrumentet är inställd på att mäta. Display Modellerna 400LH, 800LH och 1000LH kan programmeras för att kunna mäta i fot, meter eller yard. De har även 5 stycken Mode fuktioner för avståndsmätning, horisontell avståndsmätning, höjdmätning i 2 punkter, höjdmätning i 3 punkter och vinkelmätning i grader eller procent. 7 Allmän skötsel Avståndsmätaren är ett optiskt instrument. Den är byggd för moderat behandling, och behöver samma skötsel som alla andra optiska eller elektroniska instrument såsom kameror, kikare eller teleskop. Genom att hålla linserna rena får man bäst drift och prestanda. Använd en mjuk och ren, icke sträv, fuktad (med rent vatten) trasa vid rengöring. Använd aldrig papper eller andra sträva material. Skrubba aldrig linserna. Använd ALDRIG olja eller andra kemikalier för att rengöra linserna eller andra delar av instrumentet. Samma procedur gäller för rengöring av hela instrumentet. Utsätt aldrig ditt instrument för våld, hög temperatur, skadliga kemikalier eller gas. Kemikalierna kan förstöra plasthöljet och linserna. Om avståndsmätaren inte används under en längre tid, ta ut batteriet och lagra det på en sval och torr plats. Ljudikon Ljudikonen indikerar att ljudsignal är aktiverad för varje uppmätt avstånd. Ljudsignalen kan aktiveras respektive inaktiveras av användaren (OBS! Bara på vissa modeller). Låg batterinivå Byt batteriet när symbolen i sökaren indikerar låg batterinivå. Automatisk avstängning Om avståndsmätaren ej används stängs den automatiskt av efter c:a 7 sekunder. 8 Teknisk support För frågor gällande våra avståndsmätare, användning och tekniska frågor var vänlig kontakta oss. LATRONIX AB Enhagsvägen 9, Täby Tfn: Fax: sales@latronix.se

Avståndsknapp Tryck ner avståndsknappen för att få fram ett avstånd, höjd eller vinkel beroende på vad instrumentet är inställd på att mäta.

5 Om avståndsmätaren ej visar några avstånd i displayen, se till att den röda punkten i sökaren träffar mätobjektet. Försök att sikta in mätaren mot ett närmare och reflekterande objekt som t.ex. en vägskylt eller registreringsskylt på en bil. Om avståndsmätaren visar avståndet 0 träffar den ett objekt som är närmare än minimiavståndet för mätarens mätområde. Försök att träffa ett objekt som ligger längre bort. 6 Teknisk specifikation Modell 400LH 800LH 1000LH Arbetsområde (m) Med reflektor (m) Noggrannhet (m) ±0,5 ±0,5 ±0,5 Mätenheter Fabriksinställd för meter. Det går att ställa om mätenheten till fot, meter eller yard. Display Extern LCD display. InSight modellerna visar det uppmätta avståndet även i kikarsökaren. Batteri (samtliga) 9V batteri. Fungerar för cirka 1000 mätningar. Lasertyp (samtliga) 905nm, osynlig IR-laserstråle, laserklass 1. Temperaturområde 0 C till +40 C 2 MODE beskrivning och funktioner Avståndsmätarna i LH serien erbjuder möjligheten för användaren att ställa in instrumentet för mätning av avstånd, horisontellt avstånd, höjd eller vertikal vinkel även om mätobjektet befinner sig i uppförs- eller nerförsbacke. Man kan även ställa in instrumentet för mätning i meter, fot eller yard, för mätning mot naturliga ytor eller mot reflektor. Vid mätning mot reflektor visas ett R i dislayens underkant. För att aktivera MODE funktionen håll avståndsknappen nertryckt c:a 6-8 sekunder tills ett pip ljud hörs och displayen ändras. Släpp knappen omedelbart och tryck den upprepade gånger (c:a 1 gång per sekund) för att gå genom menyn. Mode 0: Line-of-Sight avstånd. När Mode 0 är aktiverad mäts avståndet från ögat till mätobjektet. Avstånd Mode 1: Horisontellt avstånd (HOR visas i displayen). När Mode 1 är aktiverad mäts avstånd och vinkel samtidigt. Mikroprocessorn i instrumentet räknar ut det horisontella avståndet nedanför (vid mätning i uppförsbacke) eller ovanför (när mätning i nerförsbacke). Avstånd Det uppmätta avståndet visas även i kikarsökaren.

Försök att träffa ett objekt som ligger längre bort.

6 Mode 2: Höjdmätning i 2 punkter. När Mode 2 är aktiverad krävs det två mätningar, mot mätobjektets topp och botten, i den följden. Vid varje mätning mäts avstånd och vinkel samtidigt och höjden räknas ut. Mode 3: Höjdmätning i 3 punkter. När Mode 3 är aktiverad krävs det tre mätningar, mitten, toppen och botten, i den följden. Först mäts avståndet till objektets mitt som kräver klart synfält. Vid mätning av topp och botten mäts bara vinkeln som inte kräver klart synfält. Mode 4: Vertikal vinkelmätning (gradsymbolen visas i displayen). När Mode 4 är aktiverad mäts vinkeln i grader eller procent. Vid procentmätning visas inget i displayen. 3 Att byta batteri a. Tryck låsknappen mot instrumentet (mot linserna). b. Öppna försiktigt batteridörren genom att använda låsknappen. c. Dra i tygremsan för att komma åt batteriet. d. Byt batteri. Rätt pol visas i batterifacket. Sätt tillbaka batteridörren och lås med knappen. 4 Mätenhet Avståndsmätarna 400LH, 800LH och 1000LH tillåter att användaren själv ställer in mätenheterna fot, meter eller yard. För att kunna göra ovanstående val, håll tryckknappen nedtryckt 6-8 sekunder tills en ljudsignal hörs. Efter att ha släppt upp tryckknappen kan de olika enheterna nu väljas genom fortsatta tryckningar på samma knapp (c:a 1 gång per sekund). Här kan alltså olika kombinationer av mätenheter och ljud på/av väljas. Även MODE funktionerna ställs in på samma sätt. Fem sekunder efter önskade inställningar hörs tre ljudsignaler och mätaren återgår till funktionsläge. 5 Felmeddelanden Vid byte av batteri visas en nummerrad från 000 till 999 på displayen som följs av 200 och en ljudsignal. Om displayen skulle visa E01 eller E02 : - ta bort batteriet för några ögonblick och sätt sedan tillbaka det. - se till att batteriet får kontakt med de metallklämmor som ligger i batterifacket. - kontrollera batteriets spänning eller försök med ett annat batteri.

Först mäts avståndet till objektets mitt som kräver klart synfält. Vid mätning av topp och botten mäts bara vinkeln som inte kräver klart synfält.
